功放抗噪四大秘籍功放噪音来由 (1)1、电磁干扰 (1)1.1 电源变压器 (1)1.2 杂散电磁波 (2)1.3电磁干扰主要防治措施 (3)2 地线干扰 (3)2.1 地线干扰原理分析 (3)2.2 解决地线干扰实例说明 (4)2.3 实际的项目PCB板Layout图来详细说明 (5)3 机械噪声 (7)4 热燥声 (7)功放噪音来由常见一些玩家被有源音箱的各种噪音困扰，这里就笔者在实践中总结出的一些经验与大家分享。
顾名思义，有源音箱就是音箱与放大器的组合，因此有源音箱噪音分析与一般放大器噪音与放大器近似，分析、处理时可借鉴HIFI放大器。
噪音与放大器相生相伴，是无可避免的，这里讨论降低噪音，目的是将其降低至可接受的范围，而不是、也无法将其彻底根除，换句话说，信噪比只能尽量提高，但不能无限大。
有源音箱的噪音按来源可粗略分为电磁干扰、地线干扰、机械噪声与热噪声几类，下面来从噪音产生根源与机理方面简要分析一下，并提出一些经实践检验行之有效的解决方案。
1、电磁干扰电磁干扰主要来源是电源变压器和空间杂散电磁波。
1.1 电源变压器电源变压器工作过程是一个“电—磁—电”的转换过程，在电磁转换过程中必然会产生磁泄露，变压器泄磁被放大电路拾取放大，最终表现为由扬声器发出的交流声。
电源变压器常见规格有EI型、环型和R型，无论是从音质角度还是从电磁泄露角度来看，这三种变压器各有优缺点，不能简单判定优劣。
1)EI型变压器是最常见、应用最广的变压器，磁泄露主要来源E与I型铁心之间的气隙以及线圈自身辐射。
EI型变压器磁泄露是有方向性，如图1所示，X、Y、Z轴三个方向上，线圈轴心Y轴方向干扰最强，Z轴方向最弱，X 轴方向的辐射介于Y、Z之间，因此实际使用时尽量不要使Y轴与电路板平行。
图1 EI型变压器2)环型变压器由于不存在气隙、线圈均匀卷绕铁芯，理论上漏磁很小，也不存在线圈辐射。
但环型变压器由于无气隙存在，抗饱和能力差，在市电存在直流成分时容易产生饱和，产生很强的磁泄露。

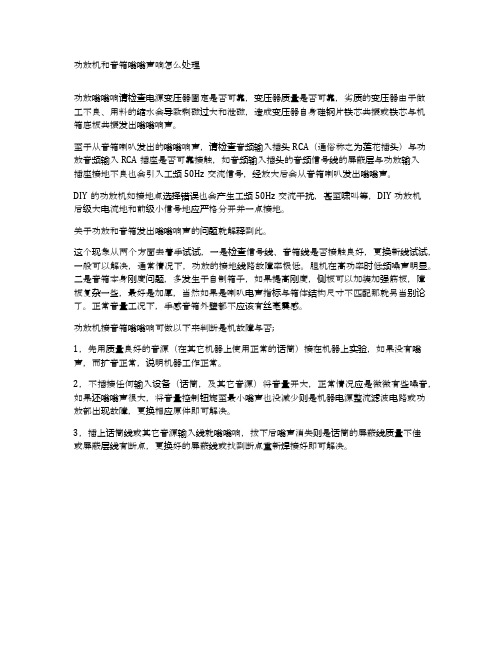

功放机和音箱嗡嗡声响怎么处理功放嗡嗡响请检查电源变压器固定是否可靠，变压器质量是否可靠，劣质的变压器由于做工不良、用料的缩水会导致剩磁过大和泄磁，造成变压器自身硅钢片铁芯共振或铁芯与机箱底板共振发出嗡嗡响声。
至于从音箱喇叭发出的嗡嗡响声，请检查音频输入插头RCA（通俗称之为莲花插头）与功放音频输入RCA插座是否可靠接触，如音频输入插头的音频信号线的屏蔽层与功放输入插座接地不良也会引入工频50Hz交流信号，经放大后会从音箱喇叭发出嗡嗡声。
DIY的功放机如接地点选择错误也会产生工频50Hz交流干扰，甚至啸叫等，DIY功放机后级大电流地和前级小信号地应严格分开并一点接地。
关于功放和音箱发出嗡嗡响声的问题就解释到此。
这个现象从两个方面去着手试试，一是检查信号线、音箱线是否接触良好，更换新线试试，一般可以解决，通常情况下，功放的接地线路故障率极低。
胆机在高功率时低频噪声明显。
二是音箱本身刚度问题，多发生于自制箱子，如果提高刚度，侧板可以加装加强筋板，障板复杂一些，最好是加厚，当然如果是喇叭电声指标与箱体结构尺寸不匹配那就另当别论了。
正常音量工况下，手感音箱外壁都不应该有丝毫震感。
功放机接音箱嗡嗡响可做以下来判断是机故障与否;1，先用质量良好的音源（在其它机器上使用正常的话筒）接在机器上实验，如果没有嗡声，而扩音正常，说明机器工作正常。
2，不插接任何输入设备（话筒，及其它音源）将音量开大，正常情况应是微微有些噪音，如果还嗡嗡声很大，将音量控制钮旋至最小嗡声也没减少则是机器电源整流滤波电路或功放部出现故障，更换相应原件即可解决。
3，插上话筒线或其它音源输入线就嗡嗡响，拔下后嗡声消失则是话筒的屏蔽线质量不佳或屏蔽层线有断点，更换好的屏蔽线或找到断点重新焊接好即可解决。
lm386功放通电会产生噪音的原因及处理方法解析lm386功放通电会产生噪音的原因及处理方法解析lm386功放通电会产生噪音的原因及解决方法1、功率放大器的噪音有两个：一是电源滤波不良出现的交流声；二是输入屏蔽不良而引进的干扰噪声。
2、输入屏蔽不良引起的噪音比较常见，噪音为沙沙声，并且受音量电位器控制，鉴别方法是：在输入端用4.7电容器对地短接，会消失的。
3、由电源滤波不良引起的交流干扰声，可以加大滤波电容即可，LM386的输出功率并不大，一般470电解就可以了。
尽管LM386的应用非常简单，但稍不注意，特别是器件上电、断电瞬间，甚至工作稳定后，一些操作（如插拔音频插头、旋音量调节钮）都会带来的瞬态冲击，在输出喇叭上会产生非常讨厌的噪声。
1、通过接在1脚、8脚间的电容（1脚接电容+极）来改变增益，断开时增益为20。
因此用不到大的增益，电容就不要接了，不光省了成本，还会带来好处--噪音减少，何乐而不为？2、PCB设计时，所有外围元件尽可能靠近LM386；地线尽可能粗一些；输入音频信号通路尽可能平行走线，输出亦如此。
这是死理，不用多说了吧。
3、选好调节音量的电位器。
质量太差的不要，否则受害的是耳朵；阻值不要太大，10K 最合适，太大也会影响音质，转那么多圈圈，不烦那！4、尽可能采用双音频输入/输出。
好处是：+、－输出端可以很好地抵消共模信号，故能有效抑制共模噪声。
5、第7脚（BYPASS）的旁路电容不可少！实际应用时，BYPASS 端必须外接一个电解电容到地，起滤除噪声的作用。
工作稳定后，该管脚电压值约等于电源电压的一半。
增大这个电容的容值，减缓直流基准电压的上升、下降速度，有效抑制噪声。
在器件上电、掉电时的噪声就是由该偏置电压的瞬间跳变所致，这个电容可千万别省啊！6、减少输出耦合电容。
此电容的作用有二：隔直+耦合。
隔断直流电压，直流电压过大有。
功放环牛响声的消除方法
要消除功放环牛响声，我们可以从多个角度来考虑解决方法。
首先，环境因素可能会导致功放环牛响声，因此我们可以考虑以下几种方法来解决这个问题：
1. 接地，确保功放及其连接的音频设备都正确接地。
不良接地可能会导致环牛噪声问题。
检查所有设备的接地线是否连接良好，并确保它们连接到良好的接地点。
2. 信号线路，检查音频信号线路，包括输入和输出连接线。
可能存在损坏或不良连接的线路，这可能导致环牛噪声。
更换或修复有问题的线路可以帮助解决这个问题。
3. 使用平衡连接，如果可能的话，尽量使用平衡连接。
平衡连接可以减少干扰和噪音，从而降低环牛噪声的可能性。
4. 消除干扰源，附近的电源线、电脑、手机等电子设备可能会产生干扰，导致环牛噪声。
尽量将功放远离这些干扰源，或者使用隔离设备来减少干扰。
5. 使用滤波器，安装滤波器可以帮助减少电源干扰，从而减少环牛噪声。
6. 联系专业人士，如果以上方法都无法解决问题，建议联系专业的音频工程师或技术人员，他们可以帮助诊断并解决功放环牛噪声问题。
总的来说，消除功放环牛噪声需要从设备连接、信号线路、环境因素等多个方面进行综合考虑，通过逐步排除可能的问题源来解决这个问题。
希望这些方法能够帮助你解决功放环牛噪声问题。
几种方法教你如何有效根治功放噪音技术专栏功率放大器简称功放，俗称“扩音机”，是音响系统中最基本的设备，它的任务是把来自信号源(专业音响系统中则是来自调音台)的微弱电信号进行放大以驱动扬声器发出声音。
调音过程中，经常碰到不同程序的噪音问题，对于已经制作成形的电路板，以下几种方法可以根治或者降低噪音。
一、后级功放板的电流哼声1、将音箱驳入功放，开启电源，挪动电源变压器位置直至哼声减弱，再用金属罩(可以是铁壳)和住固定。
2、如果变压器次级引出是排线，应将其拆开改作编织绞线。
3、将线路板上喇叭输出引线的负端焊下，在滤波电容之后的大面积接地铜箔处可以找到一噪音最低点焊接。
4、增大或更换滤波电容。
此方法极少用，笔者做过多次试验，证明±25V以上、功放末级电流2～7.5A的电源，滤波3电容值不小于3300μF均不会出现电流哼声。
5、改变功放板的安装位置，将散热器横置于变压器与线路板之间，起磁屏蔽作用，减弱电流哼声。
6、适当改变元件引脚高度特别是反馈电阻和耦合电容。
分立元件组成的电压放大部分也应引起注意，它们的引脚高度离电路板面2～5.5mm最佳。
二、功放后级咝咝声1、取1000pF瓷介电容，在整流电路中的二极管上各并焊一只。
滤波电容之后的正负电源支路与地之间各并入1～3只100μF电解电容和0.1μF的MKT电容。
2、取容量在220～1500pF之间的薄膜电容并入信号输入端与地之间试听，选用咝咝声最小的一只电容;且播放一段熟悉的音乐，凭听感要求以不影响高频特性为准。
以上的防噪方法是在切断前置输入来进行的。
同样可以用于前置放大的降噪处理。
三、功放前级的哼声1、将直流电源线路'+'端断开，串入100～300mH的电感，严禁虚焊。
2、用塑料棒或竹筷子夹住音源输入端至前级放大板的引线，寻找一哼声最小处固定。
3、改变前置与后置放大板的接地点。
若二者是用屏蔽线作连接的，应将屏蔽线一端的屏蔽网焊入后级输入端地，而另一端不接地。
几种方法教你如何有效根治功放噪音
技术专栏功率放大器简称功放，俗称“扩音机”，是音响系统中最基本的设备，它的任务是把来自信号源(专业音响系统中则是来自调音台)的微弱电
信号进行放大以驱动扬声器发出声音。
调音过程中，经常碰到不同程序的噪音问题，对于已经制作成形的电路板，以下几种方法可以根治或者降低噪音。
一、后级功放板的电流哼声
1、将音箱驳入功放，开启电源，挪动电源变压器位置直至哼声减弱，再用金属罩(可以是铁壳)和住固定。
怎样消除音响的滋滋声引言：音响设备是当今社会中越来越受欢迎的娱乐方式之一。
然而，在享受高品质音乐或电影时，常常会遇到令人不安的滋滋声。
这种杂音不仅影响了听觉体验，还可能对音响设备本身造成损害。
在本文中，我将介绍几种有效的方法来消除音响的滋滋声，以确保您的音乐和影音体验更加纯净和愉悦。
一、检查连接线松动音响设备使用的连接线通常是造成滋滋声的主要原因之一。
检查音响和音源设备之间的连接线，确保它们牢固地插入到正确的插孔中。
如果发现任何松动或接触不良的线缆，重新插拔或更换它们。
此外，还可以尝试使用更高质量的连接线，以提高音频传输的稳定性，并减少噪音的发生。
二、消除电源干扰电源干扰是导致音响滋滋声的另一个常见原因。
避免将音响设备的电源线与其他电源线（如电视、电冰箱等）放在一起。
使用功率滤波器或干扰抑制器来解决电源问题，这些设备可以降低电源干扰和噪音。
三、控制音频输入音频输入的音量和质量也会对音响的滋滋声产生影响。
首先，确保音源设备的音量调节合适，不要过高或过低。
较高的音量可能导致音响设备产生过载噪音，而较低的音量可能会使噪音更加显著。
其次，使用高质量的音频源，例如CD或无损音乐文件，以减少传输过程中的失真和噪音。
四、检查扬声器位置音响设备的放置位置也会对音质产生影响。
确保扬声器放置在稳固的表面上，远离可能引起振动的物体或设备，如电视、电脑等。
将扬声器放置在固定而稳定的支架上，可以防止其发生共鸣或震动，从而减少滋滋声的产生。
五、减少房间内的共鸣房间的声学特性对音响效果有着重要影响。
消除或减小房间内的共鸣是消除滋滋声的关键。
可以通过增加家具、地毯、窗帘等布料来消除房间内的回音和共鸣。
此外，可以考虑使用吸音板或声音隔离材料进一步改善音质。
六、定期清洁和维护音响设备定期清洁和维护音响设备是保持其正常运行和减少噪音的重要步骤。
使用干净的软布轻轻擦拭扬声器和音源设备，以清除灰尘和污垢。
同时，定期检查音响设备的各个部件，确保它们没有松动或损坏。
功放得噪声、失真及啸叫故障得检修方法放大器得噪声有交流声、爆裂声、感应噪声与白噪声等。
放大器得噪声有交流声、爆裂声、感应噪声与白噪声等、ﻫ检修时,应先判断噪声来自于前级还就是来自于后级电路。
可把前、后级得信号连接插头取下,若噪声明显变小,说明故障在前级电路;反之,故障在后级电路。
ﻫ交流声就是指听感低沉、单调而稳定得1０0Hz 交流哼声,主要就是电源部分滤波不良所致,应着重检查电源整流、滤波与稳压元件有无损坏。
前、后级放大电路电源端得退耦电容虚焊或失效,也会产生一种类似交流声得低频振荡噪声。
感应噪声就是成分较复杂且刺耳得交流声,主要就是前级电路中得转换开关、电位器接地不良或信号连线屏蔽不良所致。
ﻫ爆裂声就是指间断得“劈啪”、“咔咔”声,在前级电路中,应检查信号输入插头与插座、转换开关、电位器等就是否接触不良,耦合电容有无虚焊、漏电等。
后级放大电路应检查继电器触点就是否氧化、输入耦合电容有无漏电或接触不良。
另外,后级电路中得差分输入管或恒流管软击穿,也会产生类似电火花得“咔咔”噪声。
白噪声就是指无规则得连续“沙沙"声,通常就是由前、后级放大电路中得输入级晶体管、场效应管或运放集成电路得性能不良产生得本底噪声,检修时,可用同规格得元件代换试之、ﻫ第五、失真故障就是某放大级工作点偏移或功放推挽输出级工作不对称所致。
检修时,可根据放大器输出功率与失真得变化情况,来判断具体得故障部位。
ﻫ电子管放大器若失真得同时输出功率变小(音轻),应检查就是否推挽功放中某一放大管衰老、工作点不对或输出变压器局部短路造成其工作不平衡;若失真得同时输出功率变大,多就是负反馈电路中得电阻变值、电容失效或阴极自生偏压得旁路电容短路所致。
晶体管放大器若失真随着音量得增大而明显增大,应检查推动级某只晶体管得工作点就是否偏移(通常发生在无保护电路得功放中)或反馈电路中得电容失真;若无论音量大小均有失真,则故障在前级放大电路,应检查各放大管得工作点有无偏移。
功放有嗡嗡电流声怎么样处理？
消除功放“嗡嗡”交流声的一般方法
很多时候在使用功放机时，会出现莫名其妙“嗡嗡”的电流声，出现这种情况可以采取以下方法试试。
1.判断是否是电磁干扰。
电磁干扰主要分为电源变压器干扰和杂散电磁波干扰。
电源变压器干扰：由于电源漏磁造成的，在条件允许的情况下为变压器加装屏蔽罩的效果非常明显，可以最大程度的将漏磁阻挡，屏蔽罩最好用铁质材料制作（屏蔽罩一定要接地）。
另外，使用外置变压器也是个不错的解决办法。
杂散电磁波干扰：比较常见，音箱导线、分频器、无线设备或者电脑主机都会成为干扰源。
将主音箱在允许条件下尽量远离电脑主机，
并且减少周边无线设备。
2.各种接线是否接触良好。
不能有断线或线跟功放外壳有接触，不要将线都用困扎线绑在一起，要用质量好的线，接线的地方拧紧（或焊接牢固）。
3.不连接音频输入、不插输入插头时是否有交流声，有的话一般是机内的问题。
机内的问题首先检查滤波电路是否有效，可以通过测量滤波电容的容量或者用并联相同容量电容的方法来测试。
换上好的
电容可以解决此问题。
4.还有一点是音频输入插座到功放输入端的屏蔽线的屏蔽层要一端接地，不要使用其屏蔽层作为信号的低端传送音频信号，否则很容易产生交流声。
5.功放机电流声可能是功放输入回路或之前的电路有对“地”接触不良现象。
比如音量电位器接地端松脱、外壳接地不良、前级至后
级之间信号线的公共端断或接触不良等。
当然普通功放电路的末级功放管静态电流过大也会引起电流声。
有源音箱降噪秘笈解决噪音的困扰常见一些玩家被有源音箱的各种噪音困扰，这里就笔者在实践中总结出的一些经验与大家分享。
顾名思义，有源音箱就是音箱与放大器的组合，因此有源音箱噪音分析与一般放大器噪音与放大器近似，分析、处理时可借鉴HIFI放大器。
噪音与放大器相生相伴，是无可避免的，这里讨论降低噪音，目的是将其降低至可接受的范围，而不是、也无法将其彻底根除，换句话说，信噪比只能尽量提高，但不能无限大。
有源音箱的噪音按来源可粗略分为电磁干扰、地线干扰、机械噪声与热噪声几类，下面来从噪音产生根源与机理方面简要分析一下，并提出一些经实践检验行之有效的解决方案，以期能对初学者能所帮助。
一、电磁干扰电磁干扰主要来源是电源变压器和空间杂散电磁波。
有源音箱除极少数特殊产品外，多数是由市电提供电源，因此必然要使用电源变压器。
电源变压器工作过程是一个“电—磁—电”的转换过程，在电磁转换过程中必然会产生磁泄露，变压器泄磁被放大电路拾取放大，最终表现为由扬声器发出的交流声。
电源变压器常见规格有EI型、环型和R型，无论是从音质角度还是从电磁泄露角度来看，这三种变压器各有优缺点，不能简单判定优劣。
EI型变压器是最常见、应用最广的变压器，磁泄露主要来源E与I型铁心之间的气隙以及线圈自身辐射。
EI型变压器磁泄露是有方向性，如下图所示，X、Y、Z轴三个方向上，线圈轴心Y轴方向干扰最强，Z轴方向最弱，X轴方向的辐射介于Y、Z之间，因此实际使用时尽量不要使Y轴与电路板平行。
环型变压器由于不存在气隙、线圈均匀卷绕铁芯，理论上漏磁很小，也不存在线圈辐射。
但环型变压器由于无气隙存在，抗饱和能力差，在市电存在直流成分时容易产生饱和，产生很强的磁泄露。
国内不少地区市电波形畸变严重，因此许多用家使用环型变压器感觉并不比EI型变压器好，甚至更差。
所谓环型变压器绝无泄露，或是因媒介误导，或是因厂商出于商业宣传需要而杜撰，环型变压器磁泄露极低的说法只是在市电波型为严格的正弦波时才成立。
另外，环型变压器还会在引线处出现较强电磁泄露，因此环型变压器的漏磁也是有一定方向性的，实际装机时旋转环型变压器，在某个角度上获得最高信噪比。
R型变压器可简单看做横截面圆型的环型变压器，但在线圈绕制手法上有区别，散热条件远比环型变压器为好，铁芯展开为渐开渐合型，R型变压器电磁泄露情况与环型变压器类似。
由于每匝线长比环型变压器短，能紧贴铁心绕制，因此上述三类变压器中R型变压器的铜损最小。
如条件允许，可考虑为变压器装一只屏蔽罩，并做妥善接地处理，该金属罩只能选用铁性材料，一般金属如铜、铝等只有电屏蔽作用而无磁屏蔽作用，不能作为变压器屏蔽罩。
上述分析是建立在变压器选料、制作精良的基础上，实际多数市售变压器产品由于成本压力和竞争需要，未严格按行业规范设计，甚至偷工减料，分析起来不可预测因素较多。
首先是铁芯材料的品质，很多企业用导磁率较低的H50铁芯、边角料甚至搀杂软铁制作变压器，导致变压器空载电流很高，铁损过大，空载发热严重；这类变压器为降低成本、同时为掩盖铁损偏高带来的电压调整率过大问题，大幅度减少初次级线圈匝数，以降低铜损的方式来降低电压调整率，这种做法更进一步增大了空载电流，而空载电流偏大将直接导致磁泄露加剧。
解决噪音的困扰，有源音箱降噪秘笈 文: 矿泉水环型变压器问题更复杂一些。
正规的环型变压器铁芯是由一条等宽硅钢带紧密卷绕而成。
还是出于成本原因，多数低价环型变压器使用数条甚至数十数条硅钢带拼接，甚至使用边缘参差不齐的边角料卷绕，绕制好后用机床车平，由于环型变压器线圈包绕铁芯，不做破坏性解剖难以发现。
机械加工对硅材料的晶格排列、相邻硅钢带间绝缘都有严重破坏，这样的环型变压器无论性能或漏磁特性均会大幅度降低，即使经过退火处理也无法弥补质量上的严重缺陷。
杂散电磁波主要来自有源音箱的功率输出导线、扬声器及功率分频器、无线发射设备和计算机主机，产生原因在这里不做深入讨论。
杂散电磁波在传输、感应的形式上与电源变压器类似，杂散磁场频率范围很宽，有用家反映有源音箱莫名其妙接收到当地电台广播就是典型的杂散电磁波干扰。
另外一个需引起重视的干扰源为整流电路。
滤波电容在开机进入正常状态后，充电仅集中在交流电峰值时，充电波形是一个宽度较窄的强脉冲，电容量越大，脉冲强度也越大，从电磁干扰角度看，滤波电容并非越大越好，整流管与滤波电容之间走线应尽量缩短，同时尽量远离功放电路，PCB空间不允许则尽量用地线包络。
电磁干扰主要防治措施：1.降低输入阻抗。
电磁波主要被导线及PCB板走线拾取，在一定条件下，导线拾取电磁波基本可视为恒功率。
根据P=U＾U/R推导，感应电压与电阻值的平方成反比，即放大器实现低阻抗化对降低电磁干扰很有利。
例如一个放大器输入阻抗由原20K降低至10K，感应噪声电平将降至1/4的水平。
有源音箱音源主要是电脑声卡、随身听、MP3，这类音源带载能力强，适当降低有源音箱输入阻抗对音质造成的影响非常微弱不易觉察，笔者试验时曾尝试将有源音箱输入阻抗降至2KΩ，未感觉音质变化，长期工作也未见异常。
2.增强高频抗干扰能力针对杂散电磁波多数是中高频信号的特点，在放大器输入端对地增设磁片电容，容值可在47——220P之间选取，数百皮法容值的电容频率转折点比音频范围高两、三个数量级，对有效听音频段内的声压响应和听感的影响可忽略不计。
3.注意电源变压器安装方式采用质量较好的电源变压器，尽量拉开变压器与PCB之间的距离，调整变压器与PCB 之间的方位，将变压器与放大器敏感端远离；EI型电源变压器各方向干扰强度不同，注意尽量避免干扰强度最强的Y轴方向对准PCB。
4.金属外壳须接地对于HIFI独立功放来说，设计规范的产品在机箱上都有一个独立的接地点，该接地点其实是借助机箱的电磁屏蔽作用降低外来干扰；对于常见有源音箱来说，兼做散热器的金属面板也需接地；音量、音调电位器外壳，条件允许的话尽量接地，实践证明，该措施对工作于电磁环境恶劣条件下的PCB十分有效。
二、地线干扰电子产品的地线设计是极其重要的，无论低频电路还是高频电路都必须要个遵照设计规则。
高频、低频电路地线设计要求不同，高频电路地线设计主要考虑分布参数影响，一般为环地，低频电路主要考虑大小信号地电位叠加问题，需独立走线、集中接地。
从提高信噪比、降低噪音角度看，模拟音频电路应划归低频电子电路，严格遵循“独立走线、集中一点接地”原则，可显著提高信噪比。
音频电路地线可简单划分为电源地和信号地，电源地主要是指滤波、退耦电容地线，小信号地是指输入信号、反馈地线。
小信号地与电源地不能混合，否则必将引发很强的交流声：强电地由于滤波和退耦电容充放电电流较大（相对信号地电流），在电路板走线上必然存在一定压降，小信号地与该强电地重合，势必会受此波动电压影响，也就是说，小信号的参考点电压不再为零。
信号输入端与信号地之间的电压变化等效于在放大器输入端注入信号电压，地电位变化将被放大器拾取并放大，产生交流声。
增加地线线宽、背锡处理只能在一定程度上减弱地线干扰，但收效并不明显。
有部分未严格将地线分开的PCB由于地线宽、走线很短，同时放大级数很少、退耦电容容量很小，因此交流声尚在勉强可接受范围内，只是特例，没有参考意义。
需注意的是，变压器电磁干扰引发的交流声频率一般为50HZ左右，而地线布线不当导致的交流声，由于整流电路的倍频作用频率约为100HZ，仔细区分还是可以察觉的。
正确的布线方法是，选择主滤波电容引脚作为集中接地点，强、弱信号地线严格区分开，在总接地点汇总。
下面以最常见的LM1875（TDA2030A）为例，以生产商推荐线路说明一下：图中R1、R2是输入落地电阻，C2是直流反馈电容，接地点是小信号地，标记为蓝色，；C3、C4、C6、C7是退耦电容，接地端标记为红色，属电源地。
正确的接地方式为：三个小信号接地点可混合在一条地线上，四个电源地汇集为另一条地线，电源地与小信号地在总接地点处汇合，除总接地点外，两种地不得有其他连通点！解决噪音的困扰，有源音箱降噪秘笈 文: 矿泉水功放输出端的茹贝尔（zobel）移相网络（R5、C5）接地点处理方法较特殊，该接地点如并入电源地，地线电压扰动将经R4反馈至LM1875反相输入端，引起交流声；而并入小信号地的话，由于信号的相位、强度不一致，将导致音乐信号质量严重下降。
因此，如印刷电路板空间允许，最好能单独走线。
下面结合几张实际的PCB板图来详细说明：1.TDA2030 PCB图：这张PCB图中，存在明显的地线设计错误，小信号地与电源地完全重合，因此该板必然存在交流噪声，且不受音量电位器控制。
图中C2、C3、C4、C5是退耦电容，C7、R2、C6、JP1第一脚、JP2第三脚等五个接地点则属小信号地，大小信号地重叠后通过跳线引至C8、C9的总接地点。
同时，zobel移相网络接地点（C1第二脚）也混杂在一条地线上，必然使实际情况更加复杂。
2.LM4766 PCB图：该图中，C5、C11、C12为OP退耦电容，接地端属电源地，图中用红色细线标记出电流走向；而R5、R6、R7、R9等HPF电路电阻接地端属小信号地，与C5、C11、C12等退耦地共用一条地线走线的话，退耦电容工作电流与地线内阻引起的压降势必会叠加在R5、R6、R7、R9接地端，引发交流声甚至自激。
3.一张地线布线正确的PCB：这张PCB中，大小信号地严格分开，同时采用了一些其他降噪手段，信噪比例很高，输入端开路时，实测输出端残留噪音不高于0.3mV，夜深人静时耳朵贴在扬声器单元上也没有任何噪声。
为看图方便，仅画出一声道的地线做示范。
C9、R1、C10及信号输入插座接地端是小信号地，通过红色地线接至总接地点，左侧地线是扬声器及zobel网络地，右侧地线是退耦电容的电源地，三条地线在主滤波电容C4的1脚汇合，实现真正意义上的“一点接地”。
