信浓57步进电机SST59D5305规格书

信浓步进电机的主要生产基地在东莞信浓马达有限公司，信浓日本工厂生产占比不到10%，信浓日本工厂生产的步进电机是为对应日本市场那些订单批量小、交货期要求急、可以接受比较高的单价的客户需求，其他情况都是在东莞信浓工厂生产，当然步进电机以外的产品还有其他工厂生产。

信浓的产品彩页里一般只有标准步进电机型号，但标准步进电机并不是信浓的主力产品，绝大多数是定制产品，很多标准步进电机型号是没有生产过的，信浓的产品彩页上只有标准电机型号，是因为定制型号不方便公开产品信息，但标准型号可以告诉客户信浓可以生产什么尺寸、什么特性的产品。

具体信浓的标准步进电机的型号哪些是比较通用的？不太通用的标准步进电机型号应该怎么样替代到定制型号呢？维科特机电根据长期代理销售信浓步进电机的经验，给您整理了以下信浓步进电机选型建议，希望对于您的步进电机选型有帮助。

信浓28步进电机信浓28步进电机标准型号有STP-28D100X，STP-28D200X，STP-28D300X，型号其中的字母X是需要进一步明确下来是1、2还是3、4，也就是说如果选定了型号，不应该带“X”，而是下面的标准步进电机型号之一：STP-28D1001，STP-28D1002，STP-28D1003，STP-28D1004，STP-28D2001，STP-28D2002，STP-28D2003，STP-28D2004，STP-28D3001，STP-28D3002，STP-28D3003，STP-28D3004。

信浓标准28步进电机没有SST起头的型号，这些标准电机在日本设计，一般是外销型号，建议选在东莞信浓设计生产的型号来替代：STP-28D1012，STP-28D1012-01，STP-28D2006，STP-28D2006-01，STP-28D3006，STP-28D3006-01，STP-28D3006-03。

信浓35步进电机信浓35步进电机有2套模具，其中1套安装孔间距是26mm，轴径3mm，这个系列扭矩小，电机轴承小，带负载能力差，基本上是外销型号，不推荐选用，选了一般也没有货，具体型号有：SST35D1045，SST35D1065，SST35D1085，SST35D1105，SST35D1125。

信浓(SHINANO)步进电机特制型号
信浓电机型号 STP-28D3006 STH-35D2014 STH-39D0009 STH-39D1142 STH-39D1143 STH-39D1144 STH-39D2008 STP-42D1095 STP-42D1103-01 STP-42D1127 STP-42D2101 STP-42D2101-01 STP-42D2102 STP-42D2188 STP-42D3025 STP-42D4018-01 STP-42D4027 STP-42D4042 STP-42D4042-02 STP-42D4042-03 STP-42D4042-04 STP-43D1079 STP-43D2035 STP-43D2035-01 STP-43D2057 STP-43D2119 STP-43D2119-01 STP-43D2138 STP-43D2138-01 STP-43D2138-02 STP-43D3012 STP-58D4008 STP-58D4008-01 STP-58D4008-02 机身长 保持力矩 引线 额定电流 相电阻 相电感 (mm) (NM) 数 （A） （Ω ） （mH） 长度 51.5 27.5 20 31 31 31 38 31 31 31 38 38 38 38 42.5 49.5 54 49.5 49.5 49.5 49.5 34 40 40 40 40 40 40 40 40 47.5 65 65 65 0.118 0.126 0.0726 0.118 0.129 0.0549 实测0.215 0.157 0.157 0.157 0.275 0.275 0.275 0.259 0.363 0.33 0.411 0.53 0.53 0.53 0.53 0.257 0.272 0.272 0.297 0.373 0.373 0.346 0.346 0.346 0.348 1.32 1.32 1.32 4 4 6 6 6 4 6 6 6 6 6 6 6 4 6 6 6 4 4 4 4 4 6 6 6 4 4 4 4 4 6 8 8 8 1 0.5 0.5 0.4 0.85 0.2 0.8 0.95 0.35 0.35 1.2 1.2 0.4 1.2 1.0 0.5 1.0 2.0 2.0 2.0 2.0 0.85 1.6 1.6 1.2 1.7 1.7 0.85 0.85 0.85 1.2 4.4 4.4 4.4 3.3 19.7 13.3 24 5 8.3 7.5 3.9 30 30 3.1 3.1 30 1.8 5.8 18.4 6.5 1.8 1.8 1.8 1.8 5.75 1.9 1.9 3.3 1.65 1.65 6 6 6 2.8 0.4 0.4 0.4 2.4 20 5.2 14.7 3.6 13 7.5 3.6 21.7 21.7 4.2 4.2 34.3 4.5 7.7 16.5 7.0 4.0 4.0 4.0 4.0 8.10 1.8 1.8 3.6 3.6 3.6 11.8 11.8 11.8 3.1 1.3 1.3 1.3 前出轴 轴径 轴形状 D平台 D平台 D平台 圆轴 圆轴 D平台 圆轴 D平台 D平台 D平台 D平台 园轴 D平台 D平台 D平台 D平台 半D平台 D平台 D平台 D平台 D平台 D平台 D平台 D平台 D平台

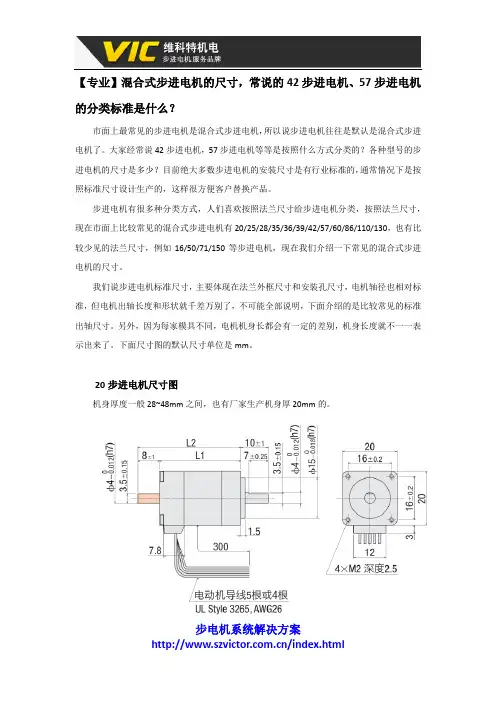

【专业】混合式步进电机的尺寸，常说的42步进电机、57步进电机的分类标准是什么？市面上最常见的步进电机是混合式步进电机，所以说步进电机往往是默认是混合式步进电机了。

大家经常说42步进电机，57步进电机等等是按照什么方式分类的？各种型号的步进电机的尺寸是多少？目前绝大多数步进电机的安装尺寸是有行业标准的，通常情况下是按照标准尺寸设计生产的，这样很方便客户替换产品。

步进电机有很多种分类方式，人们喜欢按照法兰尺寸给步进电机分类，按照法兰尺寸，现在市面上比较常见的混合式步进电机有20/25/28/35/36/39/42/57/60/86/110/130，也有比较少见的法兰尺寸，例如16/50/71/150等步进电机，现在我们介绍一下常见的混合式步进电机的尺寸。

我们说步进电机标准尺寸，主要体现在法兰外框尺寸和安装孔尺寸，电机轴径也相对标准，但电机出轴长度和形状就千差万别了，不可能全部说明，下面介绍的是比较常见的标准出轴尺寸。

另外，因为每家模具不同，电机机身长都会有一定的差别，机身长度就不一一表示出来了。

下面尺寸图的默认尺寸单位是mm。

20步进电机尺寸图机身厚度一般28~48mm之间，也有厂家生产机身厚20mm的。

步电机系统解决方案25步进电机尺寸图25步进电机法兰有两种，其中一种的安装孔尺寸是和28步进电机一样的。

机身厚度23.5~33mm，目前只有美蓓亚等少数厂家生产。

这种25步进电机和28步进电机安装孔尺寸一样步电机系统解决方案28步进电机尺寸图28步进电机机身厚度一般在32~51mm之间。

35步进电机尺寸图孔间距有26和29mm两种，中国国内以26mm为主。

机身厚度一般在22~55mm之间。

步电机系统解决方案步电机系统解决方案这种孔间距29的35步进电机日本东方和信浓都有生产。

36步进电机尺寸图36步进电机特点是机身薄，机身厚度12~20mm ，可以改成和39步进电机一样的法兰。

39步进电机尺寸图39步进电机孔间距和42步进电机一致，39力矩不够的话可以换42步进电机试试。

信浓步进电机常用型号信浓之前主要是为施乐、理光、佳能等大客户定制步进电机等产品，通过经销商渠道在中国推广信浓步进电机之后才开始生产销售信浓标准步进电机，信浓的产品彩页一般只有标准步进电机型号，但标准步进电机在信浓步进电机的产销量占比比较低，主要为客户定制产品，很多标准型号步进电机是从来没有生产的，信浓产品彩页上只有标准电机型号，是因为定制型号不方便公开产品信息，但标准型号可以告诉客户信浓能够生产什么尺寸、什么特性的产品。

当然，定制产品就不能够采购批量太小，选型步进电机就希望选市面上比较通用的，走货量大的型号，这样货期比较快，也容易拿到比较好的价格。

哪些是信浓步进电机常用型号呢？维科特机电根据我们代理销售信浓步进电机十几年的经验，给您整理了以下常用信浓步进电机清单，希望对于您的步进电机选型有帮助。

STP-28D1012，STP-28D1012-01，STP-28D2006，STP-28D2006-01，STP-28D3006，STP-28D3006-01，STP-28D3006-03STH-35D2013-01，STH-35D2014SST36C0030，SST36C1030，SST36C1080，STH-36C1074STH-39D0009，STH-39D0019，STH-39D1143，STH-39D1144，STH-39D2008SST42C1065，SST42C2040，SST42C2080，SST42C1024，SST42C2003，SST42C2013 SST42D1040，SST42D2120，STP-42D0024，STP-42D1091，STP-42D1095，STP-42D1103-01，STP-42D1127，STP-42D2101，STP-42D2101-01，STP-42D2188，STP-42D3025，STP-42D4042，STP-42D4042-01，STP-42D4042-02，STP-42D4042-03，STP-42D4042-04SST43D1065，SST43D1066，SST43D1100，SST43D1125，SST43D1155，SST43D2040，STP-43D1079，STP-43D1090，STP-43D2035，STP-43D2035-01，STP-43D2119，STP-43D2119-01，STP-43D2138-01，STP-43D2138-02，STP-43D3012，STP-43D3069-01，STP-43D3090SST45D2030，STP-45D0011，STP-45D1021SST56C3200，SST56C5300，STP-56C3002SST58D4830，STP-58D4008，STP-58D4008-01，STP-58D4008-02，STP-58D5010，STP-58D5011SST59D1105，SST59D1305，SST59D1300，SST59D1301，SST59D3100，SST59D3105，SST59D3200，SST59D3300，SST59D3301，SST59D3305，SST59D3306，SST59D5200，SST59D5255，SST59D5300，SST59D5305，STP-59D1060，STP-59D1080，STP-59D2011，STP-59D2036，STP-59D2046，STP-59D3005，STP-59D3005-01，STP-59D3030，STP-59D3039，STP-59D3039-01，STP-59D3044，STP-59D3046，STP-59D3074，STP-59D3074-01，STP-59D3074-02，STP-59D3074-03，STP-59D3074-04，STP-59D3075，STP-59D3090，STP-59D3090-01，STP-59D3153，STP-59D3174，STP-59D3179，STP-59D3196，STP-59D5005，STP-59D5005-01，STP-59D5007，STP-59D5007-01，STP-59D5011，STP-59D5011-01，STP-59D5011-02，STP-59D5025，STP-59D5026，STP-59D5026-01，STP-59D5026-02，STP-58D5058，STP-58D5058-01，STP-59D5062，STP-59D5091，STP-59D5109STP-60D4200，SST60D5300，STP-60D3026，STP-60D5011，STP-60D5012SST86D0605，SST86D1300，SST86D1405，SST86D1605，SST86D3605，SST86D5605，STP-86D1009，STP-86D1014，STP-86D3007，STP-86D3016，STP-86D5007 带编码器步进电机型号：STP-28D1013，STP-28D1013-01，STP-43D3083，STP-59D5122，STP-86D2001，STP-86D4001减速步进电机型号：S42D110A-MA3R6，S42D110A-MA7R2，S42D110A-MA009，S42D110A-MA010，S42D110A-MA018，S42D110A-MA036，S42D110A-MA050，S42D110A-MA100 S60D120A-MA3R6，S60D120A-MA7R2，S60D120A-MA009，S60D120A-MA010，S60D120A-MA018，S60D120A-MA036，S60D120A-MA050，S60D120A-MA100 S90D130A-MA3R6，S90D130A-MA7R2，S90D130A-MA009，S90D130A-MA010，S90D130A-MA018，S90D130A-MA036驱动器型号：XNFDR4，XNFDR6，XNFDR9维科特机电十几年来专注于步进电机产品及其配套产品的供应及服务，信浓步进电机的具体选型及咨询服务请访问公司官网。

0 50 100 200 300 400 600 800 1000 1500 2000
0.9° φ36mm
NEMA16
双极
36C0 36C1
规格
型号 步进角 deg. 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 电压 V 5.0 3.2 2.6 2.0 8.2 5.2 4.1 3.3 电流 A/φ 0.3 0.5 0.6 0.8 0.3 0.5 0.6 0.8 电阻 Ω/φ 16.80 6.40 4.30 2.53 27.20 11.50 6.90 4.10 电感 mH/φ 8.50 3.16 2.23 1.24 20.70 9.00 5.35 3.16 保持力矩 mN-m 41.2 41.2 41.2 41.2 100 100 100 100 转动惯量 g-cm2 7.3 7.3 7.3 7.3 19.6 19.6 19.6 19.6 引线数 Lead 4 4 4 4 4 4 4 4 重量 g 50 50 50 50 90 90 90 90 机身长 mm 12.35 12.35 12.35 12.35 19.7 19.7 19.7 19.7
2200 4950 6000 6000 *1:1520 /*2:1800 850 6500 6500 5330 1000 7700
* * * *
1
□39mm
NEMA16
单极
39C1 40C1 40C2
*
2
*
□56mm
NEMA23
单极
56C1 56C3 ５6C5
* * * * * *
1.8° □28mm
单极
42H0 42H1 42H2 42H3
力矩 （mN-m）
1500 2000 3000 4000 5000 6000 7000 8000 9000 10000 11000

57步进电机的产销量仅次于42步进电机，是常用的步进电机尺寸，是性价比比较高，推荐优先选用。

我们整理了常见的一些疑问，希望对于您的工作有帮助。

Q.57步进电机是什么意思？为什么也称为NEMA23步进电机？A．57步进电机是指混合式步进电机的法兰外框尺寸是□56.4mm，习惯称为57步进电机。

一般57步进电机机身是方形，少数57步进电机机身是圆形，圆形机身的57步进电机转动惯量小，适合快速启停的工况，常见于打印机行业，现在很少生产这种圆形的57步进电机了。

NEMA23是美标尺寸，以英寸为单位是23，换算成mm为单位就差不多是56.4mm，所以NEMA23就是57步进电机。

Q．57步进电机的速度跑多快？A.这得看您的负载有多大，步进电机推荐速度工作速度范围一般是90~900rpm，但并不是说高速不能够跑，而是高速时候的扭矩太小了，实用性不大，另外，驱动电压越高，高速力矩衰减越慢。

57步进电机的驱动电压一般是DC24V，机身比较长的57步进电机为了高速力矩大可能用DC36V或者48V等。

下面的距频图是信浓57步进电机的一些型号在DC24V驱动电压下测试的，可以参考了解到一些57步进电机在什么速度情况下可以带多大负载，X轴是不细分时候的脉冲频率，脉冲频率*0.3=转速rpm，可以看到57步进电机在9000pps，也就是2700rpm也是可以跑的，就是力矩比较小了。

Q.57步进电机的功率多大？A．步进电机选型不是根据功率来选型，而是根据转速和扭矩来选型，虽然功率就是转速*扭矩，但同样功率的电机在高速可以带动一种负载，而不一定能够带动同样功率的低速负载，但为了给出一个功率数据概念，我们根据上图的DC24V电压下距频图计算一下SST59D5305信浓步进电机在不细分驱动2000pps，也就是600rpm转速时的功率是56W左右。

Q.57步进电机的尺寸多大？57步进电机扭矩多大？A.57步进电机法兰尺寸是□56.4*56.4mm，标准轴径6.35和8mm，出轴长短可以根据客户需要定制，但最常见的出轴长度是30mm和20.6mm，57步进电机带同步轮的时候一般常用30mm轴长的。

SST59D1300是信浓公司一款标准57步进电机型号，在目前市面上比较常用，特别是在体外诊断医疗设备行业比较常用。

这款步进电机的主要特性参数为：单级驱动时的距频图：SST59D1300外形尺寸和接线图如下：看外形图知道，这款步进电机出轴是园轴，因为国内大部分用户还是用螺钉固定同步轮使用，园轴就很不方便，需要将步进电机圆轴铣出扁位，这种二次加工费力费时费钱，关键是因为二次加工容易造成质量隐患，二次加工环境是不是能够保证满足RoHS等环保要求也很难说，所以强烈推荐替代的定制型号STP-59D1060。

这款定制型号和SST59D1300特性参数一样，改变之处是轴铣V形槽了，轴长度增加到26mm，比一般轴铣扁的固定方式更可靠，这样电机出轴不用再二次加工了。

STP-59D1060和SST59D1300不同之处的出轴尺寸图如下：但如果是配抱死结构固定的联轴器使用，可以还是使用圆轴SST59D1300合适。

现在主流驱动器或者步进电机驱动芯片都是选用双极驱动，这款6线单极驱动的步进电机并不是最合适的，一般医疗设备上步进电机的转速都不高，客户常用串联接线使用来获得低速大力矩，串联接线时的额度电流变成0.7倍也就是2.1A，保持力矩是1.4倍，但电机工作速度上升到一定程度后（和驱动电压有关），串联接线的力矩反而不及半绕接线的力矩，但有些医疗设备厂家的设备种类多，各种设备的工作速度要求是不一样的，这样根据需要使用要求分别用半绕接线使用或者串联接线使用，可以只使用一款步进电机就可以对应了，提高电机的通用性。

如果不是这种考虑，建议还是直接选用4线双极驱动电机更合适，具体请和我们沟通使用要求来选型。

SST59D1300串联接线的距频图可以参考SST59D1155距频图：配套驱动器推荐选用DM9045，电压范围DC18~90V，电流峰值1.0~4.5A，最大细分128细分，带自检和连续自运行、受控自运行等功能，支持单双脉冲信号，运行噪声低。

SST59D5300是信浓公司一款标准57步进电机型号，在目前市面上比较常用，特别是在体外诊断医疗设备行业比较常用。

这款步进电机的主要特性参数为：单级驱动时的距频图：SST59D5300外形尺寸和接线图如下：看外形图知道，这款步进电机出轴是园轴，因为国内大部分用户还是用螺钉固定同步轮使用，园轴就很不方便，需要将步进电机圆轴铣出扁位，这种二次加工费力费时费钱，关键是因为二次加工容易造成质量隐患，二次加工环境是不是能够保证满足RoHS等环保要求也很难说，所以强烈推荐替代的定制型号STP-59D5058。

这款定制型号和SST59D5300特性参数一样，改变之处是轴铣V形槽了，比一般轴铣扁的固定方式更可靠，这样电机出轴不用再二次加工了。

STP-59D5058和SST59D5300不同之处的出轴尺寸图如下：但如果是配抱死结构固定的联轴器使用，可以还是使用圆轴SST59D5300。

现在主流驱动器或者步进电机驱动芯片都是选用双极驱动，这款6线单极驱动的步进电机并不是最合适的，一般医疗设备上步进电机的转速都不高，客户常用串联接线使用来获得低速大力矩，串联接线时的额度电流变成0.7倍也就是2.1A，保持力矩是1.4倍。

SST59D5300在DC24V驱动电压下，串联接线2.1A额度电流使用时，超过250rpm左右的转速后，串联接线的力矩反而不及半绕接线的力矩，但有些医疗设备厂家的设备种类多，各种设备的工作速度要求是不一样的，这样根据需要使用要求分别用半绕接线使用或者串联接线使用，可以只使用一款步进电机就可以对应了，提高电机的通用性。

如果不是这种考虑，建议还是直接选用4线双极驱动电机更合适，具体请和我们沟通使用要求来选型。

SST59D5300串联接线的距频图可以参考SST59D5155距频图：在自动化设备行业，如果不是从早期开始一直使用单极驱动，而是使用双极驱动的话，推荐使用双极驱动特性的定制型号STP-59D5026，这款步进电机的详细选型及使用说明，可以搜百度文库文章《STP-59D5026选型及使用说明》。
