IEC 61000-4 是一系列的电磁兼容性（EMC）标准，旨在定义不同类型的电力和电子设备在电磁环境中应满足的要求，以确保设备在正常操作期间的稳定性、互操作性和安全性。
IEC 61000-4共分为15个部分，下面是IEC 61000-4的全部标准列表：
1. IEC 61000-4-1: 波形和标准信号的耐受性测试
2. IEC 61000-4-2: ESD测试
3. IEC 61000-4-3: 放射性场的抗扰度试验
4. IEC 61000-4-4: 传导性场的抗扰度试验
5. IEC 61000-4-5: 瞬态浪涌传播的抗扰度试验
6. IEC 61000-4-6: 无线电频率的抗扰度试验
7. IEC 61000-4-7: 波形兼容性测试和测量
8. IEC 61000-4-8: 磁场的抗扰度试验
9. IEC 61000-4-9: 低频磁场的抗扰度试验
10. IEC 61000-4-10: 复杂波浪形的耐受性测试
11. IEC 61000-4-11: 瞬时变压器浪涌的抗扰度试验
12. IEC 61000-4-12: 高级测试方法
13. IEC 61000-4-13: 频率约束浸入测试方法
14. IEC 61000-4-14: 模拟Mains压缩机上的失真，并示出其相应的电抗和电感
15. IEC 61000-4-15: 集成回应测试方法
请注意，上述标准列表仅供参考，以帮助您快速了解IEC 61000-4的概述。
具体的技术细节和标准要求需要结合具体产品或设备进行分析和实施。
版本修订记录*变化状态：C——创建，A——增加，M——修改，D——删除静电放电（ESD）测试一、被测对象所有有静电要求的整机设备，对于裸板不执行该用例。
二、测试目的模拟操作人员或物体在接触设备时产生的放电以及人或物体对临近设备的放电，以检测被测设备抵抗静电放电的干扰能力三、执行标准参照《国际标准IEC61000-4-2，欧盟标准:EN61000-4-2，国内标准:GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验》执行四、测试工具静电放电发生器五、测试条件1、气候条件受试设备应在预期的气候条件下工作。
在空气放电试验的情况下，气候条件应在下述范围内：——环境温度：15℃~35℃；——相对湿度：30%~60%；——大气压力：86kPa~106kPa。
2、电磁环境条件实验室的电磁环境应保证受试设备的正确运行，不应影响试验结果。
六、试验拓扑图针对我司产品具体使用特性，参照执行标准，试验都按台式设备试验场景布置，对于不接地设备按不接地台式设备试验场景布置七、试验等级试验等级的选择取决于待测设备的产品类的试验等级要求。
八、测试步骤及方法1、将待测设备放置于专业的测试台上，做好设备的接地措施后对设备进行上电，使设备处于正常工作状态；2、对待测设备的测试点位进行选取，静电放电仅施加在操作人员使用设备时可能接触的点或表面上；3、对待测点位选择放电方式，针对金属端子、可导电屏幕、螺钉等位置使用接触放电方式，使用尖端点的电极头；针对绝缘面使用空气放电方式，使用圆形头的电极头；4、静电放电发生器的电极头通常应垂直于被测设备的表面，测试分为正、负极性，测试次数至少各放电10次，测试间隔时间不小于1s,为了确定故障的临界值，试验电压应从最小值到选定的试验电压值逐渐增加，最后的试验值不应超过产品的规范值，以避免损坏设备；5、试验静电放电测试前后要同时监测待测设备功能是否正常，以此来判定产品是否合格。
注意事项：不接地设备不像其他设备能够自己放电测试中，若下一个静电放电施加之前电荷未消除，被测设备上的电荷累积能够使电压为预期试验电压的两倍，通过电容的不断累积，可能造成高能量在绝缘击穿处放电。
IEC 61000-4是一个电磁兼容性标准，它是一个系列标准，包括多个部分，每个部分针对不同的方面和设备类型进行电磁兼容性测试和评估。
IEC 61000-4系列标准包括多个部分，例如：
IEC 61000-4-1：一般试验条件和试验程序
IEC 61000-4-2：辐射骚扰试验
IEC 61000-4-3：传导骚扰试验
IEC 61000-4-4：静电放电抗扰度试验
IEC 61000-4-5：射频电磁场辐射抗扰度试验
IEC 61000-4-6：电快速瞬变脉冲群抗扰度试验
IEC 61000-4-7：雷击和浪涌抗扰度试验
IEC 61000-4-8：射频场感应的传导骚扰抗扰度
这些部分针对不同的设备和系统类型进行电磁兼容性测试和评估，以确保它们在电磁环境中能够正常工作，并且不会对其他设备或系统产生干扰。
需要注意的是，IEC 61000-4标准是一个国际标准，不同国家和地区可能会有不同的标准和要求。
因此，在使用IEC 61000-4标准时，需要根据当地的标准和要求进行测试和评估。

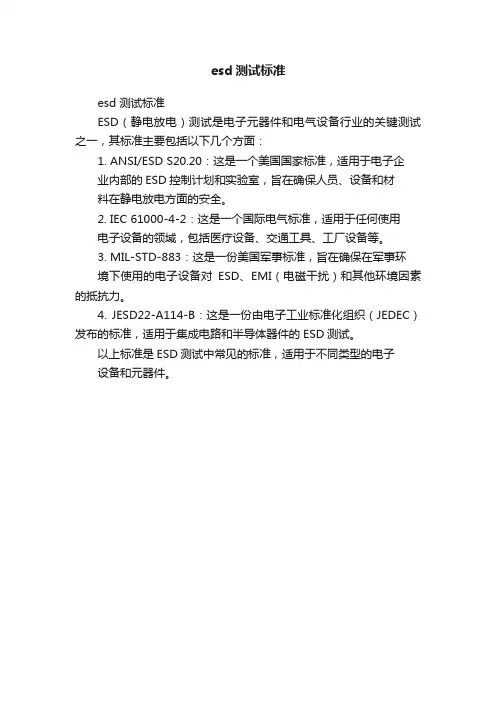

esd测试标准
esd 测试标准
ESD（静电放电）测试是电子元器件和电气设备行业的关键测试之一，其标准主要包括以下几个方面：
1. ANSI/ESD S20.20：这是一个美国国家标准，适用于电子企
业内部的ESD控制计划和实验室，旨在确保人员、设备和材
料在静电放电方面的安全。
2. IEC 61000-4-2：这是一个国际电气标准，适用于任何使用
电子设备的领域，包括医疗设备、交通工具、工厂设备等。
3. MIL-STD-883：这是一份美国军事标准，旨在确保在军事环
境下使用的电子设备对ESD、EMI（电磁干扰）和其他环境因素的抵抗力。
4. JESD22-A114-B：这是一份由电子工业标准化组织（JEDEC）发布的标准，适用于集成电路和半导体器件的ESD测试。
以上标准是ESD测试中常见的标准，适用于不同类型的电子
设备和元器件。
iec 61000-4-2标准
IEC 61000-4-2标准是电磁兼容性（EMC）标准之一，主要涉及到静电放电（ESD）的测试和评估。
该标准规定了电子设备在工业和家庭环境中应该具备的抗静电放电能力。
静电放电是指人体或物体与其他物体之间发生的电荷传递或电荷释放的现象，可能会对电子设备的正常运行造成干扰或损坏。
该标准针对被试设备安装与环境条件，将考核要求分成不同的严酷度等级，从而满足不同条件下电气与电子设备的电磁兼容性测试要求。
等级高的设备可以用在等级低的场合，反之则不可以。
此外，IEC 61000-4-2标准对静电抗扰度测试仪的主要性能也有要求，包括储能电容（Cs+Cd）、放电电阻（Rd）、充电电阻（Rc）、输出电压等参数。
总之，IEC 61000-4-2标准是一个广泛应用于电子设备电磁兼容性测试的标准，旨在确保电子设备在各种环境条件下能够正常工作。
静电放电抗扰度测试IEC 61000-4-2标准IEC 61000-4-2 是模拟由于人为地介入产生静电放电，该静电导致电子设备发生误动作的静电放电抗扰度试验的国际标准法规（基本法规）。
不仅是欧洲，世界各国都制定了采用了此规格的法规，进行了规定。
在无人为干扰的情况下，设备间发生的静电放电现象所导致电子设备的误动作不在IEC61000-4-2 规格范围内。
ISO10605标准ISO10605针对汽车用的电子模块和实际的车辆，评估静电放电导致的电子设备误动作和耐破坏性的静电放电抗扰度试验的国际标准法规。
车辆内或上下车辆时产生的静电放电，是导致安装在汽车上的电子设备产生误动作的主要原因，随着安装的电子设备的数量的增加，静电放电越来越受到重视。
此法规规定，假想带电的人体放电到电子设备发生静电现象，为了再现当时产生的电流波形，要使用电路进行试验。
此外，除了在行驶中假定电子设备被使用时的耐性的评估步骤外，对包装和维护等操作时，评估各模块的静电耐性的试验步骤也进行了规定。
静电标准简述1、ISO 参考了IEC 的经验和网络，完善其网络；2、ISO 增加考虑了人体的放电电阻；如IEC 61000-4-2：2008里描述：A storage capacitance shall be used which is representative of the capacitance of thehuman body. A typical value of 150 pF has been determined suitable for thispurpose.A resistance of 330 Ω has been chosen to represent the source resistance of a human body holding a metallic object such as a key or tool. It has been shown thatthis metal discharge situation is sufficiently severe to represent allhuman discharges in the field.330ohm 虽然是代表人体手持金属物体的模型，但是已经足够严酷了，因为其他情况下，阻值会更大一些，而我们知道，阻值增加，能量减小，严酷性随之降低。
静电放电抗扰度测试IEC 61000-4-2标准IEC 61000-4-2 是模拟由于人为地介入产生静电放电，该静电导致电子设备发生误动作的静电放电抗扰度试验的国际标准法规（基本法规）。
不仅是欧洲，世界各国都制定了采用了此规格的法规，进行了规定。
在无人为干扰的情况下，设备间发生的静电放电现象所导致电子设备的误动作不在IEC61000-4-2 规格范围内。
ISO10605标准ISO10605针对汽车用的电子模块和实际的车辆，评估静电放电导致的电子设备误动作和耐破坏性的静电放电抗扰度试验的国际标准法规。
车辆内或上下车辆时产生的静电放电，是导致安装在汽车上的电子设备产生误动作的主要原因，随着安装的电子设备的数量的增加，静电放电越来越受到重视。
此法规规定，假想带电的人体放电到电子设备发生静电现象，为了再现当时产生的电流波形，要使用电路进行试验。
此外，除了在行驶中假定电子设备被使用时的耐性的评估步骤外，对包装和维护等操作时，评估各模块的静电耐性的试验步骤也进行了规定。
静电标准简述1、ISO 参考了IEC 的经验和网络，完善其网络；2、ISO 增加考虑了人体的放电电阻；如IEC 61000-4-2：2008里描述：A storage capacitance shall be used which is representative of the capacitance of thehuman body. A typical value of 150 pF has been determined suitable for thispurpose.A resistance of 330 Ω has been chosen to represent the source resistance of a human body holding a metallic object such as a key or tool. It has been shown thatthis metal discharge situation is sufficiently severe to represent allhuman discharges in the field.330ohm 虽然是代表人体手持金属物体的模型，但是已经足够严酷了，因为其他情况下，阻值会更大一些，而我们知道，阻值增加，能量减小，严酷性随之降低。
