esd静电放电抗扰度检测方法与检测标准

实用标准文档整机静电放电抗扰度（ESD）试验评价方法整机静电放电抗扰度（ESD）试验评价方法1 范围本标准规定了家用空调器、商用空调器、除湿机产品的整机、遥控器的电磁兼容（EMC）试验方法。

本标准适用于美的家用空调国内事业部。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB 4343.2-1999 电磁兼容家用电器、电动工具和类似器具的要求第2部分：抗扰度——产品类标准GB/T 4365-2003 电磁兼容术语GB/T 17626.2-1999 电磁兼容试验和测量技术静电放电抗扰度试验3 术语和定义下列术语和定义适用于本标准。

3.1EUT equipment under test受试设备。

3.2ESD electrostatic discharge静电放电，具有不同静电电位的物体相互靠近或直接接触引起的电荷转移。

3.3耦合板coupling plane一块金属片或金属板，对其放电用来模拟对受试设备附近物体的放电。

HCP:水平耦合板；VCP:垂直耦合板。

3.4直接放电direct application直接对受试设备实施放电。

3.5间接放电indirect application在与受试线路没有任何电连接的情况下，以共模形式将干扰信号耦合到受试线路的、具有规定尺寸和特性的一种装置。

3.6接地（参考）平面ground (reference) plane一块导电平面，其电位用作公共参考电位。

3.7接触放电contact discharge method试验发生器的电极保持与受试设备的接触并由发生器内的放电开关激励放电的一种试验方法。

3.8空气放电air discharge method将试验发生器的充电电极靠近受试设备并由火花对受试设备激励放电的一种方法。

ESD是代表英文ElectroStatic Discharge即"静电放电"的意思。

近年来随着科学技术的飞速发展、微电子技术的广泛应用及电磁环境越来越复杂，对静电放电的电磁场效应如电磁干扰(EMI)及电磁兼容性(EMC)问题越来越重视。

每年因为静电危害所造成的经济损失高达上亿元，静电已经成为了人类的一个天敌。

现如今很多企业都开始关注静电危害问题，对产品进行静电测试，做好防静电保护。

静电测试是为了判断场所静电带电水平，检测防静电器材的抗静电性能，评价产品的抗静电能力，防静电工程验收，事故分析等。

静电测试(ESD)测试环境：温度15~35℃，湿度30%~60%测试目的：测试样机抗静电干扰性能参考标准：GB/T 17626.2-1998 IEC 61000-4-2:2001测试设备：静电枪、综测仪静电测试(ESD)等级：(1)接触放电： +/-4KV(国标)、 +/-6KV、 +/-8KV、 +/-10KV(2)空气放电： +/-8KV(国标)、 +/-10KV、 +/-12KV、 +/-15KV静电测试(ESD)方法：(1)接触放电：静电枪垂直单次放电，每个点打10次，从+/-4K ，+/-6K ，+/-8K 、 +/-10K。

(2)空气放电：静电枪垂直连续放电，每个点打10次，从 +/-6K ，+/-8K ， +/-10K，+/-12K。

注意：测试前要将样品放入高温箱内24小时后再测试。

以上就是博瑞思给大家分享静电测试ESD测试级别及方法相关信息，如果您还想了解更多的ESD防护的事项可以拨打我们的热线电话，可以点击我们的官网在线实时咨询我们，或者关注我们的官方微信公众号，我们会有专业的工作人员为您解答。

深圳市博瑞思咨询服务有限公司，iNARTE 授权ESD中国区考试中心、上海防静电工业协会副会长单位、美国ESDA公开课合作单位，是专注于ESD(静电放电)防控技术研究和推广的机构。

esd测试标准ESD测试标准。

ESD（Electrostatic Discharge，静电放电）是指当两个物体之间或物体与地之间的电位差达到一定数值时，会产生静电放电现象。

在现代电子设备制造和使用过程中，ESD对电子元器件和系统的损坏是一个严重的问题。

为了保障电子设备的可靠性和稳定性，制定了一系列的ESD测试标准。

首先，ESD测试标准需要明确测试的对象和测试的目的。

测试的对象可以是整个电子设备，也可以是其中的某个部件或元器件。

测试的目的是为了评估电子设备在静电放电环境下的抗干扰能力，以及确定其是否符合相关的安全标准和规定。

其次，ESD测试标准需要包括测试方法和测试条件。

测试方法可以是人工放电、机器放电或者模拟放电等，不同的测试方法适用于不同的测试对象和测试环境。

测试条件包括测试的温度、湿度、大气压等环境因素，这些条件会对测试结果产生影响，需要在测试标准中进行明确规定。

另外，ESD测试标准还需要包括测试的参数和测试的要求。

测试的参数包括放电电压、放电电流、放电波形等，这些参数是评估电子设备抗干扰能力的重要指标。

测试的要求包括测试的合格标准和不合格标准，以及测试结果的评定方法，这些要求是保证测试结果准确可靠的基础。

最后，ESD测试标准还需要包括测试结果的记录和报告。

测试结果的记录需要包括测试的时间、地点、人员、设备、环境等信息，以及测试过程中产生的数据和图表等。

测试报告需要对测试结果进行分析和评定，明确测试对象的抗干扰能力是否符合要求，并提出改进措施和建议。

总之，ESD测试标准是保障电子设备可靠性和稳定性的重要措施，制定合理的测试标准对于提高电子设备的抗干扰能力和减少故障率具有重要意义。

希望通过不断的研究和实践，能够进一步完善ESD测试标准，为电子设备的可靠性和稳定性提供更好的保障。

1 试验对象：该标准所涉及的是处于静电放电环境中和安装条件下的装置、系统、子系统和外部设备2 试验内容静电放电的起因有多种，但该标准主要描述在低湿度情况下，通过摩擦等因素，使操作者积累了静电，电子和电气设备遭受直接来自操作者的静电放电和对临近物体的静电放电时的抗扰度要求和试验方法。

对电子产品而言，因操作者的静电放电造成受设备干扰或损坏的几率相对其他静电放电起因大得多。

若电子产品能提高针对因操作者的静电放电的抗扰性，则针对因其他因素的静电放电的抗扰性也会有相应的提高。

3 试验目的试验单个设备或系统的抗静电干扰的能力。

它模拟：（1）操作人员或物体在接触设备时的放电。

（2）人或物体对邻近物体的放电。

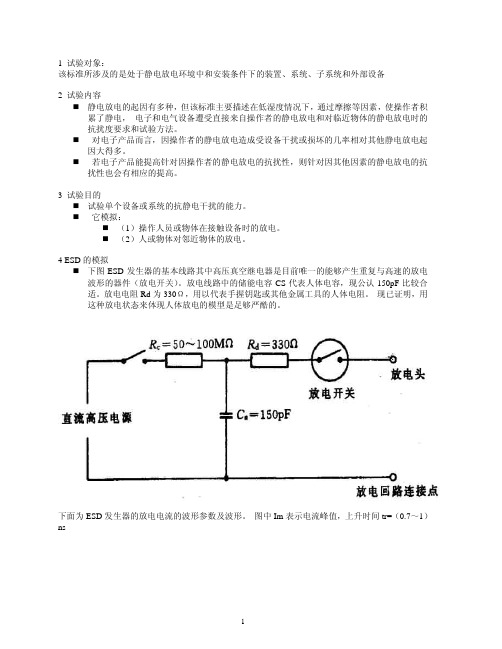

4 ESD的模拟下图ESD发生器的基本线路其中高压真空继电器是目前唯一的能够产生重复与高速的放电波形的器件（放电开关）。

放电线路中的储能电容CS代表人体电容，现公认150pF比较合适。

放电电阻Rd为330Ω，用以代表手握钥匙或其他金属工具的人体电阻。

现已证明，用这种放电状态来体现人体放电的模型是足够严酷的。

下面为ESD发生器的放电电流的波形参数及波形。

图中Im表示电流峰值，上升时间tr=（0.7～1）ns5 试验方法该标准规定的试验方法有两种：接触放电法和空气放电法。

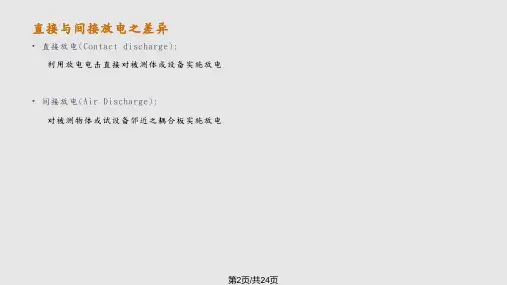

接触放电法：试验发生器的电极保持与受试设备的接触并由发生器内的放电开关激励放电的一种试验方法。

空气放电法：将试验发生器的充电电极靠近受试设备并由火花对受试设备激励放电的一种试验方法。

接触放电是优先选择的试验方法，空气放电则用在不能使用接触放电的场合中。

6 试验等级及其选择试验电平以最切合实际的安装环境和条件来选择，表2提供了一个指导原则。

表2同时也给出了静电放电试验等级的优先选择范围，试验应满足该表所列的较低等级。

标准中接触放电之所以可以用比较低的试验电压来进行试验，是因为接触放电有着极其陡峭的上升时间，其谐波成分更丰富，对设备的考核也更严格。

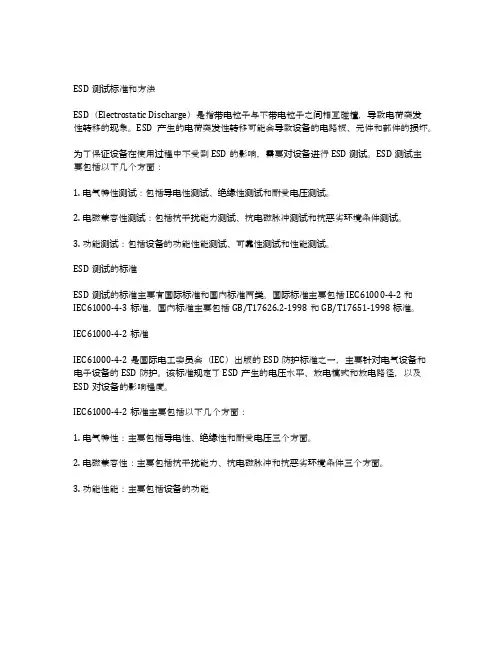

esd测试方法及标准
ESD（静电放电）测试是一种评估电子设备抵抗静电能力的方法，其标准为GB/T17626.2（等同于国际标准IEC61000-4-2）。

在ESD测试中，根据不同的情况，有多种测试模式。

1. I/O引脚对电源和地引脚的应力测试：对于每一个I/O引脚而言，其相对于正电源或者负电源都可能存在正向静电应力和负向静电应力。

因此，I/O引脚有四种测试模式，PS模式（positive to VSS）、NS模式（negative to VSS）、PD模式（Positive to VDD）、ND模式（negative to VDD）。

当某一引脚对电源进行应力测试时，其他引脚需处于悬浮状态。

2. I/O引脚到I/O引脚应力测试：不同I/O引脚之间也存在正、负两种应力情况。

在实际静电放电过程中，通常是其中某一个I/O引脚遭受ESD应力而另一个或多个I/O引脚接地形成ESD路径。

为了节约时间并更全面地模拟现实情况，通常对某一I/O引脚进行I/0引脚到I/O引脚的应力测试时，要将其他所有I/O 引脚全部接地。

电源VDD引脚和VSS引脚处于悬空状态。

3. VDD引脚到VSS引脚应力测试：电源引脚之间也存在正、负两种应力情况。

在进行正电源VDD引脚到负电源VSS引脚的应力测试时，所有I/O引脚需处于悬浮状态。

以上信息仅供参考，如有需要，建议咨询专业技术人员。

实用标准文档整机静电放电抗扰度（ESD）试验评价方法整机静电放电抗扰度（ESD）试验评价方法1 范围本标准规定了家用空调器、商用空调器、除湿机产品的整机、遥控器的电磁兼容（EMC）试验方法。

本标准适用于美的家用空调国内事业部。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB 4343.2-1999 电磁兼容家用电器、电动工具和类似器具的要求第2部分：抗扰度——产品类标准GB/T 4365-2003 电磁兼容术语GB/T 17626.2-1999 电磁兼容试验和测量技术静电放电抗扰度试验3 术语和定义下列术语和定义适用于本标准。

3.1EUT equipment under test受试设备。

3.2ESD electrostatic discharge静电放电，具有不同静电电位的物体相互靠近或直接接触引起的电荷转移。

3.3耦合板coupling plane一块金属片或金属板，对其放电用来模拟对受试设备附近物体的放电。

HCP:水平耦合板；VCP:垂直耦合板。

3.4直接放电direct application直接对受试设备实施放电。

3.5间接放电indirect application在与受试线路没有任何电连接的情况下，以共模形式将干扰信号耦合到受试线路的、具有规定尺寸和特性的一种装置。

3.6接地（参考）平面ground (reference) plane一块导电平面，其电位用作公共参考电位。

3.7接触放电contact discharge method试验发生器的电极保持与受试设备的接触并由发生器内的放电开关激励放电的一种试验方法。

3.8空气放电air discharge method将试验发生器的充电电极靠近受试设备并由火花对受试设备激励放电的一种方法。

静电放电抗扰度测试静电放电抗扰度测试Testing and measurment techniques---Electrostatic discharge immunity test1.静电放电抗扰度测试范围:本标准规定电气和电子设备遭受直接来自操作者和对邻近物体的静电放电的抗扰度要求和试验方法,还规定了不同环境和安装条件下试验等级的范围和试验程序.2.静电放电抗扰度测试引用标准:GB/T4365-1995 电磁兼容术语IEC 68-1:1998 环境试验 第一部分:总则及导则3.静电放电抗扰度测试概述本标准所涉及的是处于静电放电环境中和安装条件下的装置．系统．子系统和外部设备。

例如，低相对湿度，使用低导电率（人造纤维）地毯．乙烯基服装等。

4.静电放电抗扰度测试定义:4.1 降低degradation(of performance)装置 设备或系统的工作性能与正常性能的非期望偏离4.2 电磁兼容性(EMC) electromagnetic compatibility设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁 骚扰的能力4.3 抗静电材料 antistatic discharge在同种材料或与类似材料相互磨擦或分离时,具有产生电荷量最小的材料4.4 储能电容器 energy storage capacitor静电放电发生器中的电容器,用以代表人体充电至试验电压值时的电容量,它可以分立元件或分布电容4.5 ESD electrostatic discharge静电放电4.6 EUT equipment under test受试设备4.7 接地参考平面(GRP)ground reference plane一块导电平面,其电位用作公共参考电位4.8 耦合板 coupling plane一块金属片或金属板,对其放电用来模拟对受试设备附近物体的静电放电HCP: 水平耦合板; VCP :垂直耦合板4.9 保持时间 holding time放电之前,由于泄漏而使试验电压下降不大于10%的时间间隔4.10 静电放电 electrostatic discharge ;ESD具有不同静电电位的物体相互靠近或直接接触引起的电荷转移4.11 抗扰度 immunity (of disturbance)装置 设备或系统面临电磁骚扰不降低运行性能的能力4.12 接触放电方法 contact discharge method试验发生器的电极保持与受试设备的接触并由发生器内的放电开关激励放电的一种试验方法4.13 空气放电方法 air discharge method将试验发生器的充电电极靠近受试设备,并由火花对受试设备受试设备激励放电的一种试验方法4.14直接放电 direct application直接对受试设备实施放电4.15间接放电 indirect application对受试设备附近的耦合板实施放电,以模拟人员对受试设备附近的物体的放电5.静电放电抗扰度试验等级:接触放电是优先选择的试验方法,空气放电则用在不能使用接触放电的场合,每种试验方法的电压列于表1中,由于试验方法的差别,每种方法所示的电压是不同的.两种试验方法的严酷程度并不表示相等的1a接触放电 1b空气放电等级 试验电压KV 等级 试验电压KV1 2 1 22 4 2 43 6 3 84 8 4 15* 特殊 * 特殊6.静电放电抗扰度试验发生器:试验发生器主要包括:充电电阻R;储能电容器Cs;分布电容Cd;放电电阻Rd;电压指示器;放电开头;可更换的放电电极头;放电回路电缆;电源装置6.1 静电放电发生器的特性规范:--------储能电容 (Cs+Cd) 150pF±10%--------放电电阻(Rd) 330ohm;±10%-------充电电阻(Rc) 50Mohm;与100Mohm;之间-------输出电压 接触放电 8KV ;空气放电 15KV-------输出电压示值的容许偏差 ±5%-------输邮电压极性 正和负性-------保持时间 至少5S-------放电,操作方式 单次放电试验发生器中放电回路的电缆一般长为2m,其构成应使发生器满足波形的要求,它应有足够的绝缘以防止在静电放电电流不通过其端口而流向人员或导电表面6.2 静电放电发生器特性的校验波形参数 :等级 1 2 3 4指示电压KV 2 4 6 8放电的第一个峰值电流(±10%)A 7.5 15 22.5 30放电开头操作时的上升时间tr ns 0.7~1 0.7~1 0.7~1 0.7~1在30ns时的电流 (±10%) A 4 8 12 16在60ns时的电流 (±30%) A 2 4 6 87.静电放电抗扰度测试配置A) 对导电表面和对耦合平面的接触放电;B) 在绝缘表面上空气放电.7.1 实验室试验的配置实验室的地面应设置接地参考平面,它应是一种最小厚度为0.25mm铜或铝的金属薄板,其他金属虽可使用但它们至少有0.65mm的厚度.接地参考平面的最小尺寸为1*1m,实际尺寸取决于受试设备的尺寸,而且每边至少应伸出受试设备或耦合板之外0.5m,并将它与保护接地系统相连.耦合板应采用和接地参考平面相同的金属和厚度,而且经过每端设置一个470Ω的电阻电缆与接地参考平面连接,当电缆置于接地参考平面上时,这些电阻器应能耐受住放电电压且具有良好的绝缘,以避免对接地参考平面的短路.7.1.1 台式设备试验配置包括一个放在接地参考平面上的0.8m高的木桌放在水平耦合板(HCP)面积为1.6m*0.8m,并用一个厚0.5mm的绝缘衬垫将受试设备和电缆与耦合板隔离.若EUT过大而不能保持与水平耦合板各边的最小距离为0.1m,则应使用另一块相同的水平耦合板,并与第一块短边侧距离0.3m.但此时必须将桌子扩大或使用二个桌子,这些水平耦合板必焊在一起,而经过另一根带电阻电缆接到接地参考平面上7.1.2落地式设备受试设备与电缆用厚度约0.1m的绝缘支架与接地参考平面隔开.8.静电放电抗扰度试验程序8.1 气候条件:-------环境温度: 15℃~35℃-------相对湿度: 30%~60%-------大气压力: 86Kpa~106Kpa8.2 受试设备的考核8.3试验的实施8.3.1对受试设备直接施加的放电静电放电仅施加于操作人员正常使用受试设备时可能接触的点和表面上.为了确定故障的临界值,试验电压应从最小值到选定的试验电压值逐渐增加,最后的试验值不应 超过产品的规范值,以避免损坏设备.试验应以单次放电的方式进行.在预选点上,至少施加十次单次放电(最敏感极性)连续单次放电之间的时间间隔建议至少1S,但为了确定系统是否会发生故障,可能需要较长的间隔.静电放电发生器应保持与实施放电的表面垂直,以改善试验结果的可重复性在实施放电的时候,发生器的放电回路电缆与受试设备的距离至少为0.2m.在接触放电的情况下,放电电极的顶端应在操作放电开头之前接触受试设备.对于表面涂漆的情况,应采用以下的操作程序:如设备制造厂家未说明漆膜为绝缘层,则发生器的电极头应穿入漆膜,以便与导电层接触,如厂家指明漆膜是绝缘层,则应只进行空气放电.这类表面不应进行接触放电试验.在空气放电的情况下,放电电极的圆形放电头应尽可能地接近并重新触及受试设备,每次放电之后,应将静电放电发生器的放电电极从受试设备移开,然后重新触发发生器,进行新的单次放电,这个程序应当重复至放电完成为止,在空气放电试验的试验情况下,用作接触放电的放电开头应当闭合.8.3.2 间接施加的放电8.3.2.1 在受试设备下面的水平耦合板在受试设备每侧的一些点上,至少对水平耦合板施加10次单次放电在放电电极触及耦合板的情况下,应将静电放电发生器垂直地置于与受试设备为0.1m处.8.3.2.2 垂直耦合板对耦合板的一个垂直边的中心至少施加十次单次放电,应将尺寸为0.5m*0.5m的耦合板平行于受试设备放置且与其保持0.1m的距离.放电应施加在耦合板上,通过调整耦合板位置,使受试设备四面不同的位置都受到放电试验.。
