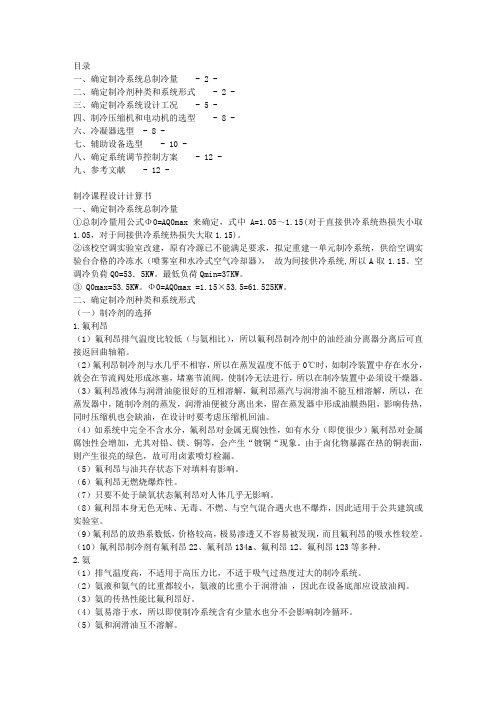

目录一、确定制冷系统总制冷量- 2 -二、确定制冷剂种类和系统形式- 2 -三、确定制冷系统设计工况- 5 -四、制冷压缩机和电动机的选型- 8 -六、冷凝器选型- 8 -七、辅助设备选型- 10 -八、确定系统调节控制方案- 12 -九、参考文献- 12 -制冷课程设计计算书一、确定制冷系统总制冷量①总制冷量用公式Φ0=AQ0max来确定，式中A=1.05～1.15(对于直接供冷系统热损失小取1.05，对于间接供冷系统热损失大取1.15)。
②该校空调实验室改建，原有冷源已不能满足要求，拟定重建一单元制冷系统，供给空调实验台合格的冷冻水（喷雾室和水冷式空气冷却器），故为间接供冷系统,所以A取1.15。
空调冷负荷Q0=53．5KW。
最低负荷Qmin=37KW。
③ Q0max=53.5KW。
Φ0=AQ0max =1.15×53.5=61.525KW。
二、确定制冷剂种类和系统形式（一）制冷剂的选择1.氟利昂（1）氟利昂排气温度比较低（与氨相比），所以氟利昂制冷剂中的油经油分离器分离后可直接返回曲轴箱。
（2）氟利昂制冷剂与水几乎不相容，所以在蒸发温度不低于0℃时，如制冷装置中存在水分，就会在节流阀处形成冰塞，堵塞节流阀，使制冷无法进行，所以在制冷装置中必须设干燥器。
（3）氟利昂液体与润滑油能很好的互相溶解，氟利昂蒸汽与润滑油不能互相溶解，所以，在蒸发器中，随制冷剂的蒸发，润滑油便被分离出来，留在蒸发器中形成油膜热阻，影响传热，同时压缩机也会缺油，在设计时要考虑压缩机回油。
（4）如系统中完全不含水分，氟利昂对金属无腐蚀性，如有水分（即使很少）氟利昂对金属腐蚀性会增加，尤其对铅、镁、铜等，会产生“镀铜“现象。
由于卤化物暴露在热的铜表面，则产生很亮的绿色，故可用卤素喷灯检漏。
（5）氟利昂与油共存状态下对填料有影响。
（6）氟利昂无燃烧爆炸性。
（7）只要不处于缺氧状态氟利昂对人体几乎无影响。
（8）氟利昂本身无色无味、无毒、不燃、与空气混合遇火也不爆炸，因此适用于公共建筑或实验室。
制冷原理及设备课程设计一、课程目标知识目标：1. 了解制冷原理的基本概念，掌握制冷循环的基本过程。
2. 学习制冷设备的主要组成部分及其功能，理解不同设备的工作原理。
3. 掌握制冷剂的选择原则，理解其对制冷效果的影响。
技能目标：1. 能够分析制冷循环中各个组件的作用，绘制简单的制冷循环图。
2. 能够运用所学知识，解释实际制冷设备中的常见问题，并提出解决方案。
3. 能够运用制冷剂的特性表，选择合适的制冷剂应用于特定制冷设备。
情感态度价值观目标：1. 培养学生对制冷技术领域的兴趣，激发其探索科学技术的热情。
2. 增强学生的环保意识，理解制冷剂对环境的影响，培养其选择环保制冷剂的责任感。
3. 培养学生的团队协作精神，通过小组讨论和实验，学会与他人合作共同解决问题。
课程性质：本课程为应用科学课程，结合理论教学和实践操作，旨在使学生掌握制冷原理及设备的基本知识。
学生特点：学生处于好奇心强、动手能力逐渐增强的阶段，对实际应用有较高的兴趣。
教学要求：注重理论与实践相结合，提供丰富的实例和实验操作，使学生在实际情境中理解和应用制冷原理。
教学过程中，鼓励学生提问、讨论，培养其独立思考和解决问题的能力。
通过课程目标的分解与实现，为学生提供明确的学习方向和成果评估标准。
二、教学内容1. 制冷原理概述- 制冷的基本概念与制冷循环- 制冷剂的物性与选择原则2. 制冷设备结构与工作原理- 压缩机、冷凝器、膨胀阀、蒸发器等主要组件的结构与功能- 不同类型制冷设备的优缺点及应用场景3. 制冷循环的实际应用- 热泵原理及其在空调、热水器等设备中的应用- 冷链设备中的制冷技术，如冷藏、冷冻等4. 制冷设备的维护与故障处理- 制冷设备常见故障分析及解决方案- 制冷设备的日常维护方法与注意事项5. 环保制冷剂的应用与发展趋势- 环保制冷剂的种类及其特性- 制冷剂替代技术的发展趋势与环保要求教学内容安排与进度：第一周：制冷原理概述，制冷剂的基本概念第二周：制冷设备结构与工作原理，分析主要组件的功能第三周：制冷循环的实际应用，探讨热泵技术及其应用第四周：制冷设备的维护与故障处理，分析常见问题及解决方法第五周：环保制冷剂的应用与发展趋势，关注制冷行业的发展动态教学内容与教材关联性：本教学内容基于教材中关于制冷原理及设备的相关章节，结合实际应用和环保要求，对教材内容进行梳理和拓展，确保学生掌握制冷技术的基本知识和实际应用能力。

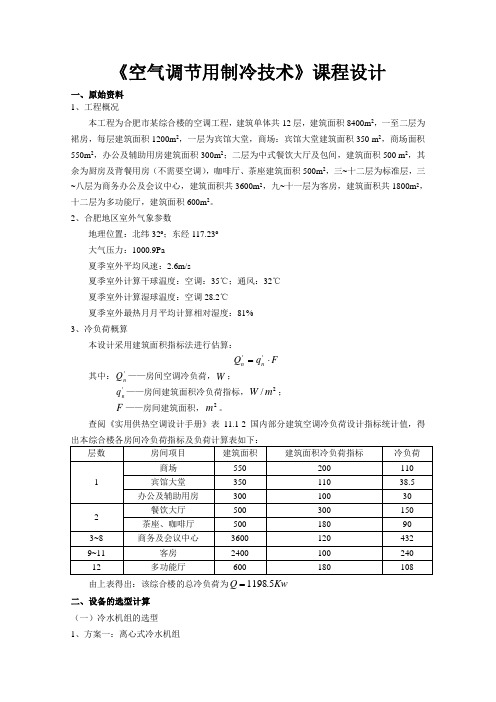

《空气调节用制冷技术》课程设计一、原始资料 1、工程概况本工程为合肥市某综合楼的空调工程，建筑单体共12层，建筑面积8400m 2，一至二层为裙房，每层建筑面积1200m 2，一层为宾馆大堂，商场：宾馆大堂建筑面积350 m 2，商场面积550m 2，办公及辅助用房建筑面积300m 2；二层为中式餐饮大厅及包间，建筑面积500 m 2，其余为厨房及背餐用房（不需要空调），咖啡厅、茶座建筑面积500m 2，三~十二层为标准层，三~八层为商务办公及会议中心，建筑面积共3600m 2，九~十一层为客房，建筑面积共1800m 2，十二层为多功能厅，建筑面积600m 2。
2、合肥地区室外气象参数地理位置：北纬32º；东经117.23º 大气压力：1000.9Pa 夏季室外平均风速：2.6m/s夏季室外计算干球温度：空调：35℃；通风：32℃ 夏季室外计算湿球温度：空调28.2℃ 夏季室外最热月月平均计算相对湿度：81% 3、冷负荷概算本设计采用建筑面积指标法进行估算：F q Q n n ⋅=''其中：'n Q ——房间空调冷负荷，W ；'n q ——房间建筑面积冷负荷指标，2/m W ； F ——房间建筑面积，2m 。
查阅《实用供热空调设计手册》表11.1-2国内部分建筑空调冷负荷设计指标统计值，得由上表得出：该综合楼的总冷负荷为Kw Q 5.1198= 二、设备的选型计算 （一）冷水机组的选型 1、方案一：离心式冷水机组离心式冷水机组将离心式压缩机、冷凝器、蒸发器和节流装置等设备组成。
电动机通过增速器带动压缩机的叶轮就爱那个来自蒸发器的低压气态制冷剂压缩成为高压蒸汽，送入冷凝器。
被冷凝后的液态制冷剂经浮球式膨胀阀节流后送到蒸发器中吸热，冷却冷冻水。
离心式制冷机组的优点是叶轮转速高，输气量大，单机容量大；结构紧凑，噪音低；机组能效比高，单位制冷量量指标小。
安徽建筑大学热能与动力工程系《制冷原理及设备》课程设计计算说明书学院：环境与能源工程学院专业班级：11热动（2）班组员:王桂生罗亮亮卯俊峰戈豹杨关指导老师：***实施周期：2013.12.19 至2013.1.2 共 2 周2013年12月前言本课程设计是对《制冷原理及设备》课程的进一步实际地了解和掌握，本次设计主要是通过对一给定的设计条件来设计合适的冷冻站。
制冷压缩机型号与台数的选择，包括确定制冷系统的总制冷量，确定制冷剂种类和系统型式，确定制冷系统的设计工况。
冷凝器的选择，计算出冷凝器的热负荷，根据所选用的制冷剂种类和压缩机运行工况、冷却介质的种类、负荷变化情况等确定冷凝器的型式，然后进行冷凝器的选择计算，确定其传热面积，从而选定冷凝器的型号及台数。
蒸发器的选择，根据制冷量、制冷剂种类及载冷剂的种类、冷冻系统的型式等，确定蒸发器的型式，计算出蒸发器的传热系数、换热面积以及蒸发器的台数。
其它辅助设备的选择，有油分离器，贮液器，集油器，紧急泄氨器，空气分离器，过滤器。
冷冻站布置包括如下内容：制冷设备布置，制冷工艺管路布置，管路上各种阀件及自控部件的布置，绘出平面布置及必要的系统原理。
制冷工艺管路及阀件的选择，根据平面布置及制冷系统图估算各段工艺管路的总长度（包括直线长度和当量长度）以及不同的制冷剂、不同工艺管路的允许流速或允许压力降、蒸发温度、冷凝温度、再冷温度、制冷剂流量等确定工艺管路管经。
根据制冷量、制冷剂流量、流速或管径等选择截止阀手动膨胀阀、浮球阀、热力膨胀阀及电磁阀等。
编写设计说明书，说明书应按设计程序编写，它应包括设计任务、原始资料、工况确定、负荷计算、设备选择、冷冻站布置方案的确定及说明、管路计算和有关设计草图等内容。
课程设计画图2张，它包括制冷工艺热力系统平面布置图和制冷工艺热力系统原理图。
通过此次的课程设计要求对空调用冷冻站有一个全面系统的了解。
本次课程设计中任务分布如下：计算说明书：王桂生制冷系统原理图：罗亮亮制冷系统平面布置图：戈豹卯俊峰杨关目录一、课程设计任务1二、原始资料1三、设计内容1（一）制冷压缩机的型号与台数的选择11、冷冻站的冷负荷的确定12、制冷工况的确定13、制冷压缩机的型号及台数的确定2（二）冷凝器的选择3（三）蒸发器的选择5（四）其它辅助设备的选择61、油分离器的选择计算62、贮液器的选择计算73、集油器的选择74、空气分离器的选择85、急泄氨器的选择86、氨液分离器8六、制冷管道设计8（一）吸气管段8（二）排气管段10（三）冷凝器到贮液器管段11（四）贮液器到蒸发器管段14设计参考资料15一、课程设计任务已知某厂空调系统所需总耗冷量为1360 kw （1,000,000kcal/h ），以喷淋室为末端装置，要求冷冻水温为6℃，空调回水温度为13℃，制冷系统以氨为制冷剂。
1制冷循环系统热力计算条件：制冷量：75kW ；制冷剂：R22 蒸发温度：2℃；冷凝温度：50℃冷冻水进水温度：12℃；冷冻水出水温度：7℃ 进口空气温度：35℃；出口空气温度：43℃ 过冷度：5℃；过热度：5℃根据条件，查R22各状态点参数，压焓图如以下图。
〔1〕压力比：77.353.000.20===P P K π〔2〕单位质量制冷量：kg kJ h h /152258410'410=-=-=q 〔3〕单位体积制冷量：31/35.3304046.0152m kJ q ===νv q 〔4〕理论比功：kg kJ h h /37410447120=-=-=w 〔5〕制冷系数：11.43715200===w q COP 〔6〕单位质量冷凝热：kg kJ h h /189********=-=-=K q 〔7〕工质流量：s kg q Q /49.01527500===r M 〔9〕冷凝热负荷：kW q M K 26.9318949.0=⨯=⋅=r K Q〔10〕实际输气量：h s m M /71.81/0227.0046.049.0313r r m V ==⨯=⋅=υ 〔11〕压缩机理论功率：kW M 26.183749.00=⨯=⋅=w N r 〔12〕压缩机指示功率：kW 01.2573.026.18===ii N N η根据压缩比取指示效率73.0=i η 〔13〕压缩机轴功率：kW 08.2986.001.25===mib N N η 根据压缩比取指示效率86.0=m η 〔14〕压缩机配用电机功率：kW 99.31108.2910.110.1=⨯=⨯=dbe N N η 压缩机与电机直接连接时取传动效率1=d η〔15〕电机输入功率：kW e21.3485.0108.29=⨯==ηηd b in N N根据轴功率取电动机效率85.0=e η1.1压缩机选型计算由于本设计工况不是标准工况，需根据压缩机样本提供的名义工况对本设计的工况进展换算。
一、制冷方案的设计第四教学楼的机房制冷系统为四管制系统，即冷却水供（回）水管、冷冻水供（回）水管。
经冷水机组制冷后的7℃的冷冻水通过冷冻水供水管送往教学楼的各层，经过风机盘管后的12℃的冷冻水回水经由冷冻水回水管返回冷水机组，通过冷水机组中的蒸发器与制冷剂换热实现降温过程。
从冷水机组出来的37℃的冷却水经由冷却水供水管到达冷却塔，经冷却塔冷却后的32℃冷却水再返回冷水机组冷却制冷剂，如此循环往复。
考虑到系统的稳定安全运行，系统中还配备补水系统，软化水系统，水处理系统等辅助系统。
二、冷水机组的选择第四教学楼总耗冷量为1500kw，宜选取两台冷水机组，而且两台冷水机组的容量相同。
因此，每台机组的制冷量Q=1500/2=750kw选择螺杆式水冷冷水机组，其规格及主要参数如下三、水力计算1、冷却水循环系统水力计算冷却水循环系统中的冷凝器侧水阻力为60KPa，冷却塔盛水池到喷嘴的高差为2.5m，水处理器的阻力为20KPa。
冷却水系统的循环水量G=Φ/(cΔt)=1.2×0.86×785×2/5=324m3/h对于管段1，选用管径为公称直径DN250mm的钢管，管道流速为v=4G/(πd2)=4×324/(3.14×0.252)=1.85m/s查表得比摩阻R=131Pa/m，管长为2.5m，沿程压力损失为ΔP y=Rl=131×2.5=327.5Pa，弯头、止回阀、闸阀等管件的局部阻力系数总和Σζ=0，则总阻力ΔP j=0各管段各部件的局部阻力系数表和水力计算表分别如下：冷却水管水力计算表最不利环路为管段1-2-4-5-6-7-8构成的环路，则最不利环路的总阻力为327.5+62.7×103 +31980.2+13150.76+1986.86+66×103+4538.76=180.68×103 KPa=18.55m H2O冷却塔的喷嘴压力为4.2mH2O,冷却塔中水被提升的高度为2.5m，因此，冷却水泵的扬程为H=18.55+2.5+4.2=25.25m H2O,考虑到10%的余量，则H=25.25×1.1=27.7 m H2O冷却水泵流量G=G=0.5Φ/(cΔt)=0.5×1.2×0.86×785×2/5=162m3/h查相关手册选择的冷却水泵参数如下冷冻水循环系统中，系统末端阻力为0.18MPa，蒸发器侧水阻力为80KPa。
空调用制冷技术课程设计目录前言 (1)1 设计目的 (2)2 设计任务 (2)3 设计原始资料 (2)4 冷水机组的选择 (3)4.1 负荷计算 (3)4.2 机组的选择 (3)5方案设计 (4)6水力计算 (4)7设备选择 (6)7.1冷却塔的选择 (6)7.2 分水器和集水器的选择 (6)7.3水泵的选择 (7)7.3.1冷冻水泵选型 (8)7.3.2冷却水泵选型 (9)8 小结 (11)参考文献 (13)前言制冷课程设计是建筑环境与能源应用工程专业大学本科教育的一个重要教学环节，是全面检验和巩固课程学习效果的一个有效方式。
通过本次课程设计，可以使学生进一步加深对所学课程的理解和巩固；可以综合所学的制冷与空调的相关知识，解决实际问题；可以使学生的得到工程实践的实际训练，提高其应用能力和动手能力。
1 设计目的课程设计是《空气调节用制冷技术》教学中一个重要的实践环节，综合运用所学的有关知识，在设计中掌握解决实际工程问题的能力，进一步巩固和提高理论知识。
通过课程设计，了解工程设计的容、方法及步骤，培养确定空调冷冻站的设计方案、进行设计计算、绘制工程图、使用技术资料、编写设计说明书的能力。
2 设计任务（一）负荷计算（二）机组选择（三）方案设计（四）水力计算1、冷冻水循环系统水力计算2、冷却水循环系统水力计算（五）设备选择1、冷却塔的选择2、分水器及集水器的选择3、水泵的选择（六）机房布置1、设备与管道布置平面图2、机房系统图3 设计原始资料（一）建筑物概况：层高4.6米, 层数6层，总空调建筑面积：为15990m2。
（二）参数条件：空调冷冻水参数：供水7℃，回水12℃；冷却水参数：进水32℃，出水37℃。
（三）空调负荷指标：q=120~180 W/m2。
（四）土建资料：机房建筑平面图（见附图），选择其中部分作为制冷机房（以满足用途为原则，不要占用过大面积）。
4 冷水机组的选择4.1 负荷计算空调负荷指标取q=150W/m2，所以空调负荷为：Q=q×A=15990×150=2398.5kW。
制冷工艺课程设计任务根据《冷库建筑》课程设计中所设计的平面图的基础上，进行制冷工艺设计。
一、设计目的：、培养理论联系实际的正确设计思想，训练综合运用已经学过的理论和实践知识去分析和解决工程实际问题的能力；、学习制冷工艺设计的一般方法，了解和掌握食品冷藏库的设计过程和进行方式；、进行基本技能训练，例如设计计算，绘制施工图纸，编制工程文件，运用设计资料、手册、标准和规范以及使用经验数据，进行经验估算和数据处理等。
二、设计程序：、设计准备。
认真研究设计任务书，明确设计要求、条件、内容和步骤；通过阅读专业资料、图纸、参观实习等，以了解设计对象；复习课程有关内容，以熟悉有关的设计方法和设计过程；准备好设计需要的图书、资料和用具；拟定设计计划等。
、制冷系统的方案设计。
决定制冷系统的方案，包括蒸发系统的划分、冷却方式、供液方式、冷凝方式、运转方式、组合方式等的选择。
、制冷工艺设计计算。
制冷负荷计算，制冷压缩机的选型计算，辅助设备的选型计算，管径选择计算等、绘制制冷工艺设计图纸。
制冷系统原理图。
、整理和编写设计计算书及其它工程文件。
、设计总结三、库址及水文条件：、库址：合肥、冷凝器进水温度≤30℃四、生产能力：、冻结能力：吨日、预冷能力：吨日、制冰能力：吨日、冷藏容量：吨次、贮冰能力：吨次五、冷间温度要求：、冻结间：-23℃、冷藏间：-18℃、预冷间：-4℃、贮冰间：-4℃六、制冷方式及制冷剂：冷却方式、供液方式、冷凝方式、蒸发系统划分等由设计者自定，采用氨制冷剂。
七、冷库围护结构隔热构造：、屋盖（上→下）（）厚预制混凝土板（）厚空气间层（）二毡三油（）冷底子油一道（）厚水泥沙浆抹面（）厚钢筋混凝土屋盖（）厚空气间层（）聚氯乙烯农用薄膜（）厚聚氯苯乙烯泡沫塑料（）二毡三油（）冷底子油一道（）厚水泥沙浆抹面（）厚预制钢筋混凝土板、外墙（）厚水泥沙浆抹面（）厚砖墙（）厚水泥沙浆抹面（）冷底子油一道（）隔汽层冻结间：二毡三油预冷间：一毡二油储冰间：一毡二油冷藏间：一毡二油（）隔热层冻结间：厚聚苯乙烯泡沫塑料预冷间：厚聚苯乙烯泡沫塑料储冰间：厚聚苯乙烯泡沫塑料冷藏间：厚聚苯乙烯泡沫塑料（）防潮层冻结间：二毡三油预冷间：一毡二油储冰间：一毡二油冷藏间：一毡二油（）厚预制混凝土砖墙（）厚水泥沙浆抹面、内墙（）厚水泥沙浆抹面（）厚预制混凝土砖墙（）厚水泥沙浆抹面（）冷底子油一道（）一毡二油（）隔热层冻结间：厚聚苯乙烯泡沫塑料储冰间：厚聚苯乙烯泡沫塑料冷藏间：厚聚苯乙烯泡沫塑料（）一毡二油（）厚预制混凝土砖墙（）厚水泥沙浆抹面、地坪（上→下）厚钢筋混凝土面层厚水泥沙浆抹面一毡二油（）隔热层冻结间：厚软木预冷间：厚软木储冰间：厚软木冷藏间：厚软木（）二毡三油（）冷底子油一道（）厚水泥沙浆抹面（）厚预制钢筋混凝土板（）架空层（）厚号混凝土垫层（）素土夯实八、设计要求：、编制制冷工艺设计计算书和设计说明书、编制主要制冷工艺设计图纸、制冷系统原理图、编制设备材料明细表九、设计参考资料：、教材、冷库制冷技术（商业部冷藏加工管理局编）、冷藏库设计（湖北工业建筑设计院编）、冷藏库制冷设计手册（商业部设计院编）、制冷设备手册（国防工业出版社）、吨冷库图纸（商业部设计院）、制冷设备产品样本（机械工业出版社）十、说明：、各冷间净高取米。
河北建筑工程学院课程设计计算说明书题目名称：空气调节用制冷技术系别：城建系专业：建筑环境与设备工程班级：热专1学号： 2011学生姓名：指导教师：曲职称：副教授2013年 1月10日一设计对象 (1)二原始资料 (1)三设计内容及要求 (1)Ⅰ确定制冷系统总制冷量……………………………………………………１Ⅱ．确定制冷剂种类和系统形式………………………………………………１Ⅲ．确定制冷系统设计工况 (3)Ⅳ选择压缩机和电机功率 (5)Ⅴ选择蒸发器 (8)Ⅵ选择冷凝器 (8)Ⅶ选择系统辅助设备并计算制冷剂充灌量 (9)Ⅷ确定系统调节控制方案 (12)四附录 (13)五参考文献 (17)制冷课程设计一．设计对象：某校空调实验室改建，原有冷源已不能满足要求，拟定重建一单元制冷系统，供给空调实验台合格的冷冻水（喷雾室和水冷式空气冷却器）。
二．原始资料：1．本制冷系统主要为供给实验室教学和科研用冷冻水，冷冻水温度t=5～7℃。
空调设计工况冷冻水温度t=5℃，空调回水t=11℃。
2．空调冷负荷Q0=53．5KW。
最低负荷Qmin=37KW。
3．实验室水源为本校自来水网供给的16℃深井水。
4．室外气象参数：夏季通风室外干球温度30℃，湿球温度26．5℃，风速1．9米/秒，大气压P=751mmHg；5．实验室现有设备规格：（1）4F-10氟利昂制冷压缩-冷凝机组一台，标准制冷量为28000千卡/时，空调制冷量60000千卡/时，配用压缩机4F10；转数960转/分；配用电机型号JO2-72-6，功率22KW，电压380V，转数970转/分;配冷凝器，卧式壳管式，面积14．4m2（武冷产品）。
（2）FW-30型满液式壳管式蒸发器一台，冷却面积30m2,筒外径Φ=400mm; 管板间长度1800mm,冷却管径Φ18×2.5mm，管根数138；水通程10；进液管38mm，回气管Dg50mm。
（3）玻璃钢逆流式冷却塔一台，型号BNL-20型，冷却水量M W在水温降Δt=5℃时为19．3m3/h,M W 在水温降Δt=6℃时为15．9m3/h，风机风量变11400m3/h，转速n=930转/分，功率P=0．8KW，塔高2030mm，直径1350mm,进水直径65mm，出水直径80mm，最大直径为1470mm填料高720mm.三．设计内容和要求：Ⅰ．确定制冷系统总制冷量制冷系统总制冷量包括空调冷负荷和制冷系统的冷量损失，其中空调冷负荷Q0max=53.5KW制冷系统总制冷量可表示为空调冷负荷乘以一个系数Φ0=A·Q0max式中A=1.05～1.15，直接连接时系统冷损失小，A可取小值1.05；间接连接时系统冷失大，A应取大值1.15。
安徽建筑大学热能与动力工程系《制冷原理及设备》课程设计计算说明书学院：环境与能源工程学院专业班级：11热动（2）班组员:王桂生罗亮亮卯俊峰戈豹杨关指导老师：***实施周期：2013.12.19 至2013.1.2 共 2 周2013年12月前言本课程设计是对《制冷原理及设备》课程的进一步实际地了解和掌握，本次设计主要是通过对一给定的设计条件来设计合适的冷冻站。
制冷压缩机型号与台数的选择，包括确定制冷系统的总制冷量，确定制冷剂种类和系统型式，确定制冷系统的设计工况。
冷凝器的选择，计算出冷凝器的热负荷，根据所选用的制冷剂种类和压缩机运行工况、冷却介质的种类、负荷变化情况等确定冷凝器的型式，然后进行冷凝器的选择计算，确定其传热面积，从而选定冷凝器的型号及台数。
蒸发器的选择，根据制冷量、制冷剂种类及载冷剂的种类、冷冻系统的型式等，确定蒸发器的型式，计算出蒸发器的传热系数、换热面积以及蒸发器的台数。
其它辅助设备的选择，有油分离器，贮液器，集油器，紧急泄氨器，空气分离器，过滤器。
冷冻站布置包括如下内容：制冷设备布置，制冷工艺管路布置，管路上各种阀件及自控部件的布置，绘出平面布置及必要的系统原理。
制冷工艺管路及阀件的选择，根据平面布置及制冷系统图估算各段工艺管路的总长度（包括直线长度和当量长度）以及不同的制冷剂、不同工艺管路的允许流速或允许压力降、蒸发温度、冷凝温度、再冷温度、制冷剂流量等确定工艺管路管经。
根据制冷量、制冷剂流量、流速或管径等选择截止阀手动膨胀阀、浮球阀、热力膨胀阀及电磁阀等。
编写设计说明书，说明书应按设计程序编写，它应包括设计任务、原始资料、工况确定、负荷计算、设备选择、冷冻站布置方案的确定及说明、管路计算和有关设计草图等内容。
课程设计画图2张，它包括制冷工艺热力系统平面布置图和制冷工艺热力系统原理图。
通过此次的课程设计要求对空调用冷冻站有一个全面系统的了解。
本次课程设计中任务分布如下：计算说明书：王桂生制冷系统原理图：罗亮亮制冷系统平面布置图：戈豹卯俊峰杨关目录一、课程设计任务1二、原始资料1三、设计内容1（一）制冷压缩机的型号与台数的选择11、冷冻站的冷负荷的确定12、制冷工况的确定13、制冷压缩机的型号及台数的确定2（二）冷凝器的选择3（三）蒸发器的选择5（四）其它辅助设备的选择61、油分离器的选择计算62、贮液器的选择计算73、集油器的选择74、空气分离器的选择85、急泄氨器的选择86、氨液分离器8六、制冷管道设计8（一）吸气管段8（二）排气管段10（三）冷凝器到贮液器管段11（四）贮液器到蒸发器管段14设计参考资料15一、课程设计任务已知某厂空调系统所需总耗冷量为1360 kw （1,000,000kcal/h ），以喷淋室为末端装置，要求冷冻水温为6℃，空调回水温度为13℃，制冷系统以氨为制冷剂。
二、原始资料1、水源：呼和浩特是我国北方大城市，水源较紧张，所以冷却水考虑选用冷却塔使用循环水。
2、室外气象资料：室外空调干球温度29.9℃，湿球温度20.8℃。
3、呼和浩特海拔1063米，大气压力冬季676mmHg ，夏季667mmHg 。
三、设计内容（一）制冷压缩机的型号与台数的选择1、冷冻站的冷负荷的确定对于间接式制冷系统，A ＝0.1～0.15。
本课程设计属于此类，取A ＝0.125 T y Q (1A)Q 10.1251360kw 1530 kw =+=+=（）2、制冷工况的确定（1）蒸发温度当采用喷淋室处理空气，即冷冻水喷淋室使用时，宜采用水箱式蒸发器（包括直立管式蒸发器和螺旋管式蒸发器）。
对于直立管式和螺旋管式蒸发器，蒸发温度宜比冷冻水出口干球温度低4～6℃。
0t 6462==℃-（～℃）℃（2）冷凝温度采用水冷式冷凝器时，冷凝温度可用下式计算：s1s2K t t t (5~7)2+=+℃ 式中——冷却水进冷凝器的温度，℃；——冷却水出冷凝器的温度，℃。
对于使用冷却塔的循环水系统，冷却水进水温度可按下式计算：s1s s t t t =20.83~4=20.8 3.2=24=+∆++℃（）℃℃℃℃式中——当地夏季室外平均每年不保证50小时的湿球温度，℃——安全值。
呼和浩特，选用机械通风冷却塔，s t 3~4∆=℃。
（3）压缩机的吸汽温度s2s1t t (24)27=+=～℃℃s1s2K t t 2427t (5~7)=(5~7)3122++=++=℃ 压缩机的吸汽温度一般与压缩机吸汽管的长短和保温情况有关，通常以氨为制冷剂时，吸汽温度与蒸发温度的差值不大于5～8℃。
但本设计考虑仅理论循环，不考虑过热，即10t =t =2℃（4）再冷温度t r.c对于立式壳管式冷凝器，均不考虑再冷。
以上工况确定以后，就可在lgP ——h 图上确定整个制冷的理论循环；并进行 循环的理论计算。
3、制冷压缩机的型号及台数的确定考虑到厂房的大小，设备初投资，维护及管理，压缩机台数不应取太多，现取3台。
则每台压缩机在设计工况下的制冷量至少为T Q Q /31530/3510kw ===查《实用制冷工程设计手册》北京：中国建筑工业出版社，1994年。
郭庆堂P166 查压缩机性能曲线，可用压缩机型号为8AS12.5（开启式，单级，960r/min ）。
每台压缩机在设计工况下的满负荷制冷量0Q =520kw 。
稍大于510kw 每台压缩机在设计工况下的轴功率Pe=86kw 。
配用电机功率P 1.05~1.10e 1.05~1.1086kw 90kw ==⨯=（）P （）（二）冷凝器的选择1、冷凝器型式的选择应根据制冷剂和冷却介质（水或空气）的种类及冷却介质的品质优劣而定。
在冷却水质较差、水温较高和水量充足的地区，宜采用立式壳管式冷凝器，因为冷却水使用循环水，故采用立式壳管式冷凝器。
冷凝器的台数参考压缩机的台数，暂取三台。
查查《实用制冷工程设计手册》Ｐ160 取ηm =0.882 则i m 0.8829079.38 kw η==⨯=Ｐ总共的冷凝负荷为k 0i Q =Q P 3=793.38=kw +⨯+⨯（）（520）31798.14 2、传热温差21k 1k 2t t 2724t 5.366t t 3124ln ln 3127t t --===----Δ℃ 式中：t 1、t 2----冷却剂进、出口温度；t k ----冷凝温度。
冷凝水的流量为：()k 21Q 1798.14M 143.187kg /s Cp t t 4.186(2724)===-⨯- 3、冷凝器型号的确定及其传热系数的计算（1）选择冷凝器型号查常用冷凝器的传热系数表，由于采用立式冷凝器假定2t1q =3700kcal /m h ⋅ 则对每台冷凝器2k 1t1Q 1798.14F 417.881m q 4.303=== 每台2417.881F 139.294m 3==查《制冷与空调设备手册》P441（苏--冷）立式冷凝器规格示例表，取冷凝器型号为LN-150（其传热面积F=148.5 m ,通筒体直径D=1080mm ，高度H=4800mm ，管道211根）， 则2k t Q q 1798.14/1503 3.996kw / m F==⨯=（）； (2)计算冷凝器制冷剂侧放热系数 喷淋密度3n M*3600143.187********.154Kg /m.h d (5132)102113N -⨯Γ===-⨯⨯⨯⨯ππ 冷凝器的水侧放热系数1/32w =5139197.521w /m .k αΓ=(3)计算冷凝器制冷剂侧放热系数；由《制冷原理及设备》主编：吴正业西安交通大学出版社 2010出版 P212： 对垂直面呈波形流动时=1.18，物性系数3232315-3g 0.461583.2649.8071099.41910 2.7793100.129310λργβμ⨯⨯⨯⨯===⨯⨯冷凝器制冷剂侧放热系数113153c t 2 2.779310C' 1.18?q 1000l 3.9961000 4.86197.81W /m .k α⎛⎫⎛⎫⨯==⨯ ⎪ ⎪⨯⨯⨯⨯⎝⎭⎝⎭=β （4）计算冷凝器传热系数由冷凝器型号知：管外径d=51mm 。
水垢的热阻查《传热学》P492得42f R =5.2810m .k /w -⨯。
取金属管壁的导热系数λ=43.2w/m 2.k ，油膜热阻=0.0006m 2.k/w1p i i 2c oil f C 0p w 1422A A 11W K R R m .k A A 1450.0035511W 0.0006 5.2810m .k 6197.815143.2489197.525W 719.425m .k---⎡⎤⎛⎫=++++⎢⎥ ⎪⎢⎥⎝⎭⎣⎦⎡⎤⎛⎫=+⨯+⨯++⨯ ⎪⎢⎥⎝⎭⎣⎦=δαλα（） 此时热流密度*2t c q K .t 719.425 5.366 3.861kw / m =∆=⨯=；（为冷凝器对数传热平均温差）（5）比较相对误差 相对误差*t t*t q q 3.996 3.861 3.265q 3.861--==％＜％，说明假定合理，即所选择的冷凝器型号合适。
（三）蒸发器的选择在前确定蒸发温度时，已确定使用直立管式或螺旋管式蒸发器。
则每台蒸发器的制冷量即为一台压缩机的制冷量=520kww 2w1m w 20w10t t 136t == 6.917t t 132ln ln 62t t --=----Δ℃ 假设=520 (kcal/m ·h ·℃)2t m q t 520 6.9173596.84 kcal /m ?h 4.183kw =K ⨯=⨯==Δ蒸发面积2t 0t F Q /q 520/4.183124.312 m ===查《制冷与空调设备手册》P499 （上冷）SR-144（蒸发面积为=144 m ）。
此时单位热负荷*2t 0Q Q /F 5203/3144 3.611kw / m.3104.97kcal /m h ==⨯⨯==⋅属于直螺旋管式单位热负荷（2500~3500 kcal/ m ）范围之内，符合要求。
