数字信号处理中的调制与解调技术数字信号处理技术在现代通信中扮演着至关重要的角色。
它可以对信号进行调制与解调，使得信号可以在不同的载体(比如无线电波、光纤等)传输和传递。
本文将介绍数字信号处理中的调制与解调技术。
一、调制技术调制技术是将基带信号(即未调制的信号)转换为能够在载体中传输的信号的过程。
它可以用来改变信号的频率、幅度和相位等属性。
常见的调制技术包括幅度调制(AM)、频率调制(FM)和相位调制(PM)等。
1. 幅度调制(AM)幅度调制是最简单的调制技术之一，它通过将基带信号和一个高频载波信号进行乘法运算，来改变信号的幅度。
结果可以用下式表示:s(t) = Ac[1 + m(t)]cos(2πfct)其中，Ac是载波的幅度，f是载波频率，m(t)是基带信号，s(t)为调制后的信号。
可以看出，载波信号的幅度随着基带信号而变化，从而实现了对信号幅度的调制。
2. 频率调制(FM)频率调制是一种常见的调制方式，在广播电台、卫星通信等领域得到广泛应用。
它是通过改变载波频率的大小，来反映出基带信号的变化。
这个过程可以用下式表示:s(t) = Ac cos[2πfc t + kf∫m(τ)dτ]其中，kf是调制指数，m(t)是基带信号，∫m(τ)dτ是对基带信号的积分。
这里，频率调制实质是将基带信号的斜率值转化为频率的变化，从而体现了基带信号的变化。
3. 相位调制(PM)相位调制是另一种常见的调制方式，它通过改变相位来反映出基带信号的变化。
相位调制可以用下式表示:s(t) = Ac cos[2πfct + βm(t)]其中，β是调制指数，m(t)是基带信号。
可以看出，相位调制实质上是将基带信号的变化转化为相位的变化。
二、解调技术解调技术是将调制后的信号还原为原始基带信号的过程。
它在通信中起着至关重要的作用，可以保证信息的正确传递。
1. 相干解调相干解调是最常见的解调方式，它是通过连续时间信号的乘法运算来分离出基带信号的。
电路基础原理数字信号的调制与解调数字信号的调制与解调是电路基础原理中的重要概念。
调制是将数字信号转化为模拟信号的过程，解调则是将模拟信号还原为数字信号的过程。
本文将介绍数字信号的调制与解调原理及其应用。
一、调制的基本原理调制是为了将数字信号传输到远距离时，能够克服传输噪声、提高信号质量而进行的一种技术。
数字信号经过调制后，会转化为模拟信号，其特点是连续的波形。
1.频移键控调制(FSK)FSK是一种基本的数字信号调制方式，它通过改变信号的频率来表示不同的数字。
在FSK中，使用两个频率来分别代表二进制的0和1。
2.相移键控调制(PSK)PSK是一种通过改变信号的相位来表示不同的数字的调制方式。
在PSK中，使用不同的相位来表示二进制的0和1。
3.正交幅度调制(QAM)QAM是一种通过改变信号的振幅和相位来表示不同的数字的调制方式。
在QAM中，通过改变信号的振幅和相位的组合来表示多个二进制数字。
二、解调的基本原理解调是将模拟信号还原为数字信号的过程，其目的是还原接收到的信号，以便后续的数字信号处理。
1.频移解调频移解调是将经过FSK调制的信号还原回数字信号的过程。
解调器需要检测接收到的信号的频率，并根据频率的不同判断出二进制的0和1。
2.相移解调相移解调是将经过PSK调制的信号还原为数字信号的过程。
解调器需要检测接收到信号的相位，并根据相位的变化来判断出二进制的0和1。
3.幅度解调幅度解调是将经过QAM调制的信号还原为数字信号的过程。
解调器需要测量接收到信号的振幅和相位，并根据这些信息来判断出二进制的0和1。
三、调制与解调的应用调制与解调技术广泛应用于通信领域，特别是在无线通信中。
1.无线电广播无线电广播使用调制技术将音频信号转化为无线电信号，并通过无线电波传输到接收器中，然后通过解调技术将无线电信号还原为音频信号。
2.移动通信移动通信中的调制与解调技术被用于将数字信号通过无线电信道传输，以实现声音、图像和数据的无线传输。

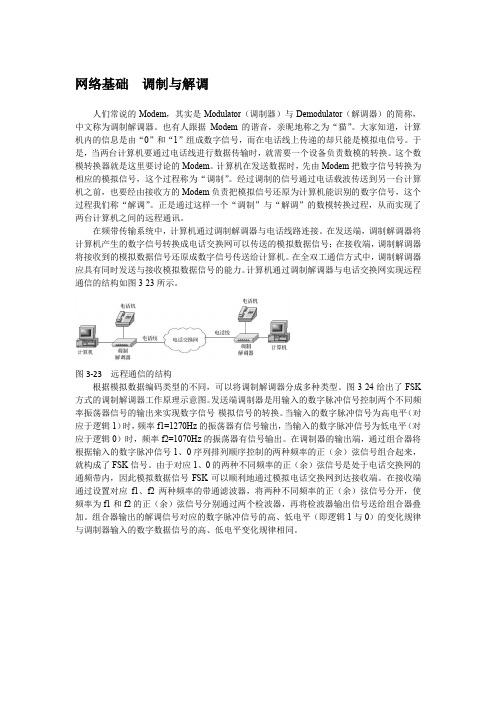

网络基础调制与解调人们常说的Modem，其实是Modulator（调制器）与Demodulator（解调器）的简称，中文称为调制解调器。
也有人跟据Modem的谐音，亲昵地称之为“猫”。
大家知道，计算机内的信息是由“0”和“1”组成数字信号，而在电话线上传递的却只能是模拟电信号。
于是，当两台计算机要通过电话线进行数据传输时，就需要一个设备负责数模的转换。
这个数模转换器就是这里要讨论的Modem。
计算机在发送数据时，先由Modem把数字信号转换为相应的模拟信号，这个过程称为“调制”。
经过调制的信号通过电话载波传送到另一台计算机之前，也要经由接收方的Modem负责把模拟信号还原为计算机能识别的数字信号，这个过程我们称“解调”。
正是通过这样一个“调制”与“解调”的数模转换过程，从而实现了两台计算机之间的远程通讯。
在频带传输系统中，计算机通过调制解调器与电话线路连接。
在发送端，调制解调器将计算机产生的数字信号转换成电话交换网可以传送的模拟数据信号；在接收端，调制解调器将接收到的模拟数据信号还原成数字信号传送给计算机。
在全双工通信方式中，调制解调器应具有同时发送与接收模拟数据信号的能力。
计算机通过调制解调器与电话交换网实现远程通信的结构如图3-23所示。
图3-23 远程通信的结构根据模拟数据编码类型的不同，可以将调制解调器分成多种类型。
图3-24给出了FSK 方式的调制解调器工作原理示意图。
发送端调制器是用输入的数字脉冲信号控制两个不同频率振荡器信号的输出来实现数字信号-模拟信号的转换。
当输入的数字脉冲信号为高电平（对应于逻辑1）时，频率f1=1270Hz的振荡器有信号输出，当输入的数字脉冲信号为低电平（对应于逻辑0）时，频率f2=1070Hz的振荡器有信号输出。
在调制器的输出端，通过组合器将根据输入的数字脉冲信号1、0序列排列顺序控制的两种频率的正（余）弦信号组合起来，就构成了FSK信号。
由于对应1、0的两种不同频率的正（余）弦信号是处于电话交换网的通频带内，因此模拟数据信号FSK可以顺利地通过模拟电话交换网到达接收端。
第二章数字信号地调制与解调主要讲述地内容：信息传递方式一般分为基带传输与频带传输两种。
基带传输是指无需进行基带频谱搬移就能以基带信号形式传输地方式。
频带传输若将基带信号地频谱搬移到某个载波频带内进行传输地方式。
预备知识2.0微波与卫星通信中地调制, 解调技术地特点与种类2.1时分复用与数字信号地调制与解调2.3相干解调地载波跟踪技术2.4频分复用与模拟信号地调制2.22.0 预备知识2.0.1为什么要调制？1．无线电通信使用空间辐射方式,把信号从发射端传送到接收端。
根据电磁波理论,发射天线尺寸为被发射信号波长地十分之一或更大些,信号才能有效地被发射出去（λ=c/f）。
假如要发射一个300Hz地音频信号（其波长为106m）,则就必须要用100km长地天线,这是无法实现地。
2．另外,大气层对基带信号迅速衰减,对较高频率范围地信号则能传播很远地距离,因此,要通过大气层远距离传送基带信号,就需要极高频率地载波信号来携带被传送地基带信号,这就是调制。
2.0.2调制定理1．调制地概念所谓调制是指用基带信号对载波（通常为余弦或正弦）波形地某些参数（如幅度,相位与频率）进行控制,使这些参数随基带信号地变化而变化。
通常是将调制信号调制到中频（70MHz或140MHz）,然后在频谱搬移到射频（此时不调制）。
2．调制地分类根据调制信号地性质,调制又可分为模拟信号调制与数字信号调制。
模拟信号调制：所调制地基带信号为模拟信号时地调制就是模拟信号调制。
数字信号调制：所调制地基带信号为数字信号时地调制就是数字信号调制。
模拟调制与数字调制地基本区别就在于其基带信号地形式不同。
但是都采用余弦波作为载波信号,由于余弦信号有幅度,相位与频率三种基本参量,因此可以构成调幅,调相与调频三种基本调制方式3．调制定理在通信系统中,常常会遇到基带信号f(t)与余弦信号相乘地情况。
信号地频谱由一个频率位置搬移到另一个频率位置上。
概念：上边带：位于ωc之上地部分下边带：位于ωc之下地部分4．解调原理解调也叫检波,其作用就是从接收到地已调波中无失真地恢复出调制信号。
信息对抗大作业一、实验目的。
使用MATLAB构成一个加性高斯白噪声情况下的2psk调制解系统，仿真分析使用信道编码纠错和不使用信道编码时，不同信道噪声比情况下的系统误码率。
二、实验原理。
数字信号的传输方式分为基带传输和带通传输，在实际应用中，大多数信道具有带通特性而不能直接传输基带信号。
为了使数字信号在带通信道中传输，必须使用数字基带信号对载波进行调制，以使信号与信道的特性相匹配。
这种用数字基带信号控制载波，把数字基带信号变换为数字带通信号的过程称为数字调制。
数字调制技术的两种方法：①利用模拟调制的方法去实现数字式调制，即把数字调制看成是模拟调制的一个特例，把数字基带信号当做模拟信号的特殊情况处理；②利用数字信号的离散取值特点通过开关键控载波，从而实现数字调制。
这种方法通常称为键控法，比如对载波的相位进行键控，便可获得相移键控（PSK）基本的调制方式。
图1 相应的信号波形的示例1 0 1数字调相：如果两个频率相同的载波同时开始振荡，这两个频率同时达到正最大值，同时达到零值，同时达到负最大值，它们应处于"同相"状态；如果其中一个开始得迟了一点，就可能不相同了。
如果一个达到正最大值时，另一个达到负最大值，则称为"反相"。
一般把信号振荡一次（一周）作为360度。
如果一个波比另一个波相差半个周期，我们说两个波的相位差180度，也就是反相。
当传输数字信号时，"1"码控制发0度相位，"0"码控制发180度相位。
载波的初始相位就有了移动，也就带上了信息。
相移键控是利用载波的相位变化来传递数字信息，而振幅和频率保持不变。
在2PSK中，通常用初始相位0和π分别表示二进制“1”和“0”。
因此，2PSK信号的时域表达式为(t)=Acos t+)其中，表示第n个符号的绝对相位：=因此，上式可以改写为图2 2PSK信号波形解调原理2PSK信号的解调方法是相干解调法。
无线通信网络中的信号调制与解调技术随着科技的不断进步和发展，无线通信网络已经成为我们生活中不可或缺的一部分。
而在无线通信网络中，信号调制与解调技术则是实现信息传输的核心。
本文将探讨无线通信网络中的信号调制与解调技术的原理和应用。
一、信号调制技术信号调制是将数字信号转换为模拟信号的过程，主要包括调幅（AM）、调频（FM）和调相（PM）三种调制方式。
调幅是将数字信号的振幅变化应用到载波信号上，使得载波信号的振幅随着数字信号的变化而变化。
调幅技术在无线电广播和电视传输中得到广泛应用，它具有传输距离远、抗干扰能力强的优点。
调频是将数字信号的频率变化应用到载波信号上，使得载波信号的频率随着数字信号的变化而变化。
调频技术在无线电通信中应用广泛，如调频广播、无线电对讲机等，它具有传输质量高、抗噪声能力强的特点。
调相是将数字信号的相位变化应用到载波信号上，使得载波信号的相位随着数字信号的变化而变化。
调相技术在无线通信中应用广泛，如调制解调器、无线局域网等。
调相技术具有传输效率高、抗多径衰落能力强的优势。
二、信号解调技术信号解调是将调制信号还原为原始信号的过程，主要包括包络检测、频率解调和相位解调三种解调方式。
包络检测是通过检测调制信号的振幅变化来还原原始信号。
包络检测技术在调幅信号的解调中应用广泛，如无线电广播接收机等。
它的原理简单，但抗干扰能力较差。
频率解调是通过检测调制信号的频率变化来还原原始信号。
频率解调技术在调频信号的解调中得到广泛应用，如调频广播接收机、无线电对讲机等。
它具有抗噪声能力强、传输质量高的特点。
相位解调是通过检测调制信号的相位变化来还原原始信号。
相位解调技术在调相信号的解调中应用广泛，如调制解调器、无线局域网等。
相位解调技术具有传输效率高、抗多径衰落能力强的优势。
三、信号调制与解调技术的应用信号调制与解调技术在现代无线通信网络中得到广泛应用，如移动通信、卫星通信、无线局域网等。
在移动通信中，调幅技术主要应用于2G网络，如GSM网络；调频技术主要应用于3G网络，如CDMA网络；而调相技术主要应用于4G网络，如LTE网络。
数字信号处理课程设计——调制与解调调制和解调是数字信号处理中的重要概念和技术，广泛应用于无线通信、数据传输、图像处理等领域。
调制是将数字信号转换为模拟信号，以便在模拟传输介质中传输，而解调则是将模拟信号转化为数字信号，以便在数字系统中处理和分析。
调制的基本原理是通过改变信号的某种特性，将数字信号转换为模拟信号。
最常见的调制方式包括频移键控（FSK）、相移键控（PSK）、振幅调制（AM）和频率调制（FM）等。
其中，FSK调制是通过改变信号的频率来表示数字信号的0和1；PSK调制是通过改变信号的相位来表示数字信号的0和1；AM调制则是通过改变信号的振幅来表示数字信号的0和1；FM调制则是通过改变信号的频率来表示数字信号的0和1。
调制技术的主要目标是将数字信号变换为适合模拟传输的信号，以便在传输过程中能够有效地传输和保持信号的完整性。
在调制过程中，需要考虑信号的带宽、抗干扰能力、传输距离和功耗等因素。
因此，选择合适的调制方式对系统性能至关重要。
不同的调制方式具有不同的特点和应用范围，需要根据具体情况进行选择。
解调是调制的逆过程，即将模拟信号转换为数字信号。
解调技术的主要目标是恢复数字信号的原始信息，并进行后续的处理和分析。
常见的解调方式包括包络检测、相位检测和频率检测等。
其中，包络检测是通过监测信号的振幅变化来恢复数字信号的0和1；相位检测是通过监测信号的相位变化来恢复数字信号的0和1；频率检测则是通过监测信号的频率变化来恢复数字信号的0和1。
解调技术的选择和设计主要取决于调制方式和传输环境。
在实际应用中，解调技术通常与调制技术相匹配，以实现信号的准确解码和信息的可靠传输。
解调过程中需要考虑信号的噪声、干扰、衰减和失真等因素，以提高解调精度和系统性能。
总之，调制和解调是数字信号处理中的重要环节。
通过合适的调制和解调技术，可以实现数字信号在模拟传输介质和数字系统中的可靠传输和处理。
对于不同的应用场景和要求，需要综合考虑信号特性、传输环境和系统性能等因素，选择合适的调制和解调方式，以实现更好的信号传输和处理效果。
1第1章 PSK 调制和解调的基本原理回顾我们这里设计的课题（PSK 调制与解调）涉及到两种：2PSK 和2DPSK 1.1 三种数字调制的比较数字调制就是用载波信号的某些离散状态来表征所传送的信号，在接收端也对载波信号的离散调制参量进行检测。
和模拟信号一样，数字调制也有调幅、调频和调相三种基本形式，即有振幅键控（ASK ）、移频键控（FSK ）和移相键控（PSK ）三种基本形式。
如下图所示：图1-1 三种调制方式图各种调制方式的对比分析。
由于噪声干扰的影响最终表现在收方恢复信码时的误码率性能上，所以系统的抗噪声性能可以用系统平均的误码率来表征。
即用各自系统的平均误码率P e 对广义信噪比ε的曲线来表示系统的抗噪声性能。
ε为输入信号每个码元的平均能量与输入噪声的单边功率谱（双边谱的二倍）密度之比，即称广义信噪比。
在此种条件下，可以用相同ε值或相同P e 去比较误码率P e 或ε的大小，从而合理地比较各种键控方式。
（1）ASK 相干解调 P e =1/2erfc[2ε]ε=A 2T/n 0（2）ASK 非相干解调P e ≈[1+πε21].e-ε/2（3）FSK 相干解调P e =1/2erfc[2ε](4)FSK(5)PSK(6)DPSK的意义.令2PSKe0（t）特性为：a也就是说，在一个码元持续时间T s内，e0（t）为：2cosωc t ，概率为Pe0（t）=-cosωc t ，概率为（1-P）即发送二进制0时（a n取+1）e0（t）取0相位；发送二进制符号1时（a n取-1）e0（t）取π相位。
调制可以采用模拟调制的方式产生2PSK，即2PSK信号可通过乘法器来得到。
也可以采用数字键控的方式产生。
调制原理见下：（a）模拟调制(b) 数字键控调制1-3 2PSK调制原理图1.3 2DPSK调制原理相对移相，就是利用载波相位的相对值来传递信息，也就是利用前后码元载波相位的相对变化来传递信息，所以也称为“差分移相”。
电路基础原理数字信号的调相与解调相电路基础原理：数字信号的调相与解调相在现代电子通信中，我们经常听到调制和解调这两个词。
它们是数字通信中起重要作用的一对技术。
调制是将数字信号转换为模拟信号的过程，而解调则是将模拟信号重新转换回数字信号的过程。
在这篇文章中，我们将探索数字信号的调相和解调相的基础原理。
调相是指将数字信号转换为模拟信号的过程。
它的主要目的是通过改变波形的相位来将数字信号嵌入到模拟信号中。
这种技术的应用非常广泛，例如在调频广播、手机通信和无线局域网等领域都广泛使用。
调相技术有很多方法，其中最常见的是相移键控调制（PSK）。
PSK将数字信号转换为模拟信号，并通过改变信号的相位来表示不同的数字。
例如，二进制数字“0”可以表示为0°的相位，而二进制数字“1”可以表示为180°的相位。
这样，接收方就可以根据信号的相位来恢复原始的数字信号。
解调相与调相相反，是指将模拟信号转换回数字信号的过程。
解调的主要目的是从模拟信号中提取出原始的数字信号，以便接收方能够正确解读和处理这些信号。
解调相技术也有很多种方法，其中一种常见的方法是采用相干解调。
相干解调是利用已知的参考信号与接收到的模拟信号进行比较，以恢复数字信号。
这需要在发送方和接收方之间进行同步，以确保参考信号与接收到的信号之间的相位关系是一致的。
通过相位比较，接收方可以确定模拟信号在不同时间间隔内的相位变化，并将其转换回对应的数字。
除了相干解调外，还有一种常见的解调相技术叫作非相干解调。
非相干解调不依赖于参考信号，而是通过观察模拟信号的特征来进行解调。
例如，频率解调就是一种非相干解调技术，它通过监测模拟信号的频率变化来恢复数字信号。
总的来说，电路基础原理中数字信号的调相和解调相对于现代通信非常重要。
调相使得数字信号能够以模拟形式传输，解调则恢复了模拟信号到数字信号的转换过程。
这两种技术广泛应用于各种通信系统，为人们提供了高效、可靠的通信方式。
