数字调制与解调

电视的实现，不仅扩大和延伸了人们的视野，而且以其形象、生动、及时的优点提高了信息传播的质量和效率。

在当今社会，信息与电视是不可分割的。

多媒体的概念虽然与电视的概念不同，但在其综合文、图、声、像等作为信息传播媒体这一点上是完全相同的。

随着社会的不断进步，数字技术、数字视频技术、计算机技术等的发展也是日新月异，早已引起了世界各国的极大关注和巨大的投入，我国已做过多次数字电视的试播试验，有线数字电视已正式播岀。

世界上主要发达国家将在2010年前后全部播出数字电视，甚至停播传统的模拟电视。

我国预计在2015年实现这一目标，提前的可能性也很大。

字调制与解调众所周知，数字信号（基带信号）未经调制是很难有效地进行无线传输或者远距离的有线传输。

因此，在数字电视等数字视频技术中，其发送端需要对基带信号做数字信号的调制处理；在接受端，需要对做数字信号解调处理。

三种基本调制方式数字幅度调制又称幅移键控(ASK) o(amplitude shift keying) 数字频率调制又称频移键控(FSK)。

(frequency shift keying) 数字相位调制又称相移键控(PSK) o(phase shift keying)此外，还有改进型的和复合的数字调制方式(QAM,MQAM, QPSK等)。

幅移键控（ASK）多进制幅移键控（MASK）正交幅度调制（QAM）多电平正交调幅（MQAM）幅移键控（ASK ）幅移键控（ASK ）:是一种以数字信号对载频 幅度进行控制的一种调制。

幅移键控（ASK ）的调制框图如下图所示:cos cate (t)e (疋)=* cos幅移键控（ASK ）有二种基本的解调方式：非相干解调（包络检波法）和相干解调（同步检测法 ）,其基本框图如下：幅移键控（ASK ）的解调•带通滤波器 /氐通滤波器-> 抽样判决器->半波或全波整流器 非相干解调定时脉冲进制幅移键控二进制幅移键控是出现得最早的一种调制方式，二进制数字调幅有二种情况：一种是数字基带信号为0, 1的单极性调制；一种是数字基带信号为T，1的双极性调制o（5）双极性不归零码已调幅信号: e2（ t） = -§2（t）COSO>0^（b） ASK凋制的有关波形多进制幅移键控（MASK）多进制（电平）幅移键控（SASK）则是以多个电平的矩形脉冲去对正弦（或余弦）载波进行的调幅，它的主要特点是频带利用率高。

FSK调制及解调实验报告
实验背景和目的：
FSK调制及解调是一种常用的数字调制和解调技术。

FSK调制和解调
主要用于数字通信系统中，通过改变载波频率来表示数字信号的不同符号。

本实验旨在通过对FSK调制和解调技术的实际操作，加深对该技术原理和
应用的理解和掌握。

实验原理：
实验步骤：
1.搭建FSK调制电路：根据实验要求，搭建FSK调制电路，包括信号源、载波发生器、混频器等组成部分。

2.设置调制参数：根据实验要求，设置信号源的频率、调制信号的频
率等参数。

3.进行调制实验：将调制信号通过混频器与频率稳定的载波信号相乘，得到FSK调制信号。

4.搭建FSK解调电路：根据实验要求，搭建FSK解调电路，包括滤波器、频率判决电路等组成部分。

5.进行解调实验：将接收到的FSK信号输入解调电路，通过滤波器滤
除不需要的频率成分，再经过频率判决电路，判断接收到的信号是低频率
还是高频率，从而还原原始数字信号。

6.记录实验结果：记录调制信号和解调信号的波形图，并进行分析。

实验结果和分析：
经过实验操作和数据记录，得到了调制信号和解调信号的波形图。

通
过对比波形图可以看出，解调信号与调制信号基本一致，表明调制和解调
过程基本无误。

实验结果验证了FSK调制和解调技术的可行性和有效性。

结论：
通过本次实验，我们深入了解了FSK调制和解调技术的原理和应用。

通过实际操作和数据记录，我们掌握了FSK调制和解调的实验步骤和方法。

实验结果验证了FSK调制和解调技术的可行性和有效性，对今后的数字通
信系统的设计和实现具有重要的参考价值。

第二章数字信号地调制与解调主要讲述地内容：信息传递方式一般分为基带传输与频带传输两种。

基带传输是指无需进行基带频谱搬移就能以基带信号形式传输地方式。

频带传输若将基带信号地频谱搬移到某个载波频带内进行传输地方式。

预备知识2.0微波与卫星通信中地调制, 解调技术地特点与种类2.1时分复用与数字信号地调制与解调2.3相干解调地载波跟踪技术2.4频分复用与模拟信号地调制2.22.0 预备知识2.0.1为什么要调制？1．无线电通信使用空间辐射方式,把信号从发射端传送到接收端。

根据电磁波理论,发射天线尺寸为被发射信号波长地十分之一或更大些,信号才能有效地被发射出去（λ=c/f）。

假如要发射一个300Hz地音频信号（其波长为106m）,则就必须要用100km长地天线,这是无法实现地。

2．另外,大气层对基带信号迅速衰减,对较高频率范围地信号则能传播很远地距离,因此,要通过大气层远距离传送基带信号,就需要极高频率地载波信号来携带被传送地基带信号,这就是调制。

2.0.2调制定理1．调制地概念所谓调制是指用基带信号对载波（通常为余弦或正弦）波形地某些参数（如幅度,相位与频率）进行控制,使这些参数随基带信号地变化而变化。

通常是将调制信号调制到中频（70MHz或140MHz）,然后在频谱搬移到射频（此时不调制）。

2．调制地分类根据调制信号地性质,调制又可分为模拟信号调制与数字信号调制。

模拟信号调制：所调制地基带信号为模拟信号时地调制就是模拟信号调制。

数字信号调制：所调制地基带信号为数字信号时地调制就是数字信号调制。

模拟调制与数字调制地基本区别就在于其基带信号地形式不同。

但是都采用余弦波作为载波信号,由于余弦信号有幅度,相位与频率三种基本参量,因此可以构成调幅,调相与调频三种基本调制方式3．调制定理在通信系统中,常常会遇到基带信号f(t)与余弦信号相乘地情况。

信号地频谱由一个频率位置搬移到另一个频率位置上。

概念：上边带：位于ωc之上地部分下边带：位于ωc之下地部分4．解调原理解调也叫检波,其作用就是从接收到地已调波中无失真地恢复出调制信号。

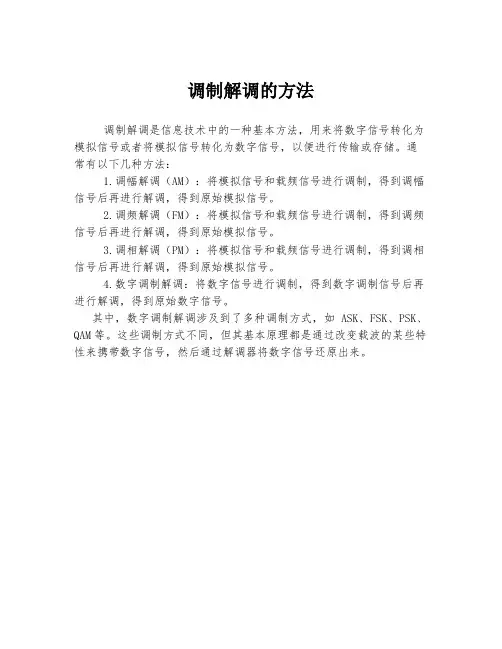

调制解调的方法
调制解调是信息技术中的一种基本方法，用来将数字信号转化为模拟信号或者将模拟信号转化为数字信号，以便进行传输或存储。

通常有以下几种方法：
1.调幅解调（AM）：将模拟信号和载频信号进行调制，得到调幅信号后再进行解调，得到原始模拟信号。

2.调频解调（FM）：将模拟信号和载频信号进行调制，得到调频信号后再进行解调，得到原始模拟信号。

3.调相解调（PM）：将模拟信号和载频信号进行调制，得到调相信号后再进行解调，得到原始模拟信号。

4.数字调制解调：将数字信号进行调制，得到数字调制信号后再进行解调，得到原始数字信号。

其中，数字调制解调涉及到了多种调制方式，如ASK、FSK、PSK、QAM等。

这些调制方式不同，但其基本原理都是通过改变载波的某些特性来携带数字信号，然后通过解调器将数字信号还原出来。

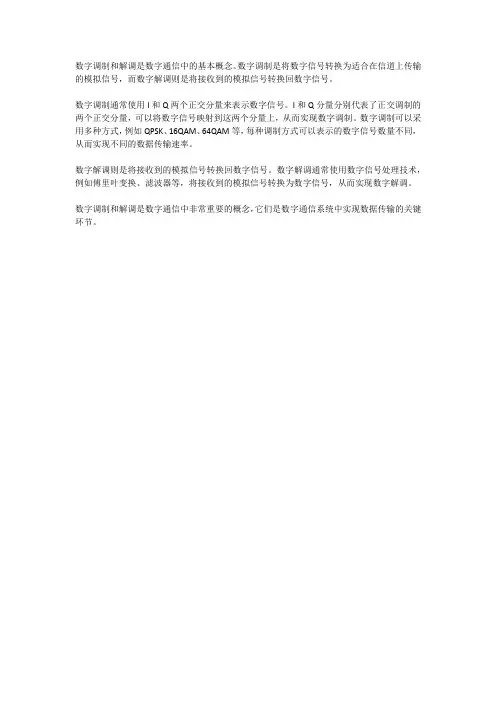

数字调制和解调是数字通信中的基本概念。

数字调制是将数字信号转换为适合在信道上传输的模拟信号，而数字解调则是将接收到的模拟信号转换回数字信号。

数字调制通常使用I和Q两个正交分量来表示数字信号。

I和Q分量分别代表了正交调制的两个正交分量，可以将数字信号映射到这两个分量上，从而实现数字调制。

数字调制可以采用多种方式，例如QPSK、16QAM、64QAM等，每种调制方式可以表示的数字信号数量不同，从而实现不同的数据传输速率。

数字解调则是将接收到的模拟信号转换回数字信号。

数字解调通常使用数字信号处理技术，例如傅里叶变换、滤波器等，将接收到的模拟信号转换为数字信号，从而实现数字解调。

数字调制和解调是数字通信中非常重要的概念，它们是数字通信系统中实现数据传输的关键环节。

通信技术中的信号调制与解调技术信号调制与解调技术是现代通信系统中不可或缺的关键技术之一。

它负责将要传输的信息信号转换为适合传输的载波信号，并在接收端将收到的信号还原为原始的信息信号。

本文将介绍信号调制与解调技术的基本原理、常见调制解调方法以及其在通信系统中的应用。

一、信号调制的基本原理信号调制是指将要传输的信息信号和高频载波信号相结合，以便在传输过程中提高信号的抗干扰能力和传输效率。

调制技术的基本原理可以归纳为将低频的信息信号调制到高频的载波信号上，产生调制后的信号。

二、常见调制解调方法1. 幅度调制（Amplitude Modulation，AM）幅度调制是最简单的一种调制方法，它是通过改变载波信号的振幅来传输信息。

在AM调制中，原始信号的幅度变化会导致载波信号的幅度随之变化。

接收端通过解调将幅度变化还原为原始信号。

2. 频率调制（Frequency Modulation，FM）频率调制是一种通过改变载波信号的频率来传输信息的调制方法。

FM调制中，原始信号的振幅不变，而是通过改变载波信号的频率来传输信息。

接收端通过解调将频率变化还原为原始信号。

3. 相位调制（Phase Modulation，PM）相位调制是一种通过改变载波信号的相位来传输信息的调制方法。

PM调制中，原始信号的振幅和频率不变，而是通过改变载波信号的相位来传输信息。

接收端通过解调将相位变化还原为原始信号。

三、调制解调技术的应用1. 无线通信系统中的调制解调技术调制解调技术广泛应用于无线通信系统中，如移动通信、卫星通信、无线局域网等。

在这些系统中，调制技术能够提高信号的传输距离和抗干扰能力，使得移动设备能够稳定地进行通信。

2. 数字通信系统中的调制解调技术调制解调技术在数字通信系统中也具有重要作用。

在数字通信中，信息信号经过模数转换器转换为数字信号后，需要通过调制技术将其转换为模拟信号进行传输。

在接收端，通过解调技术将模拟信号转换为数字信号进行处理和解码。
