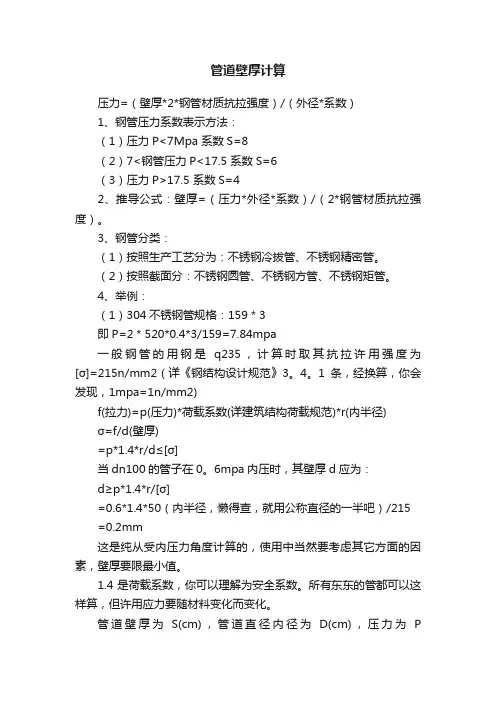

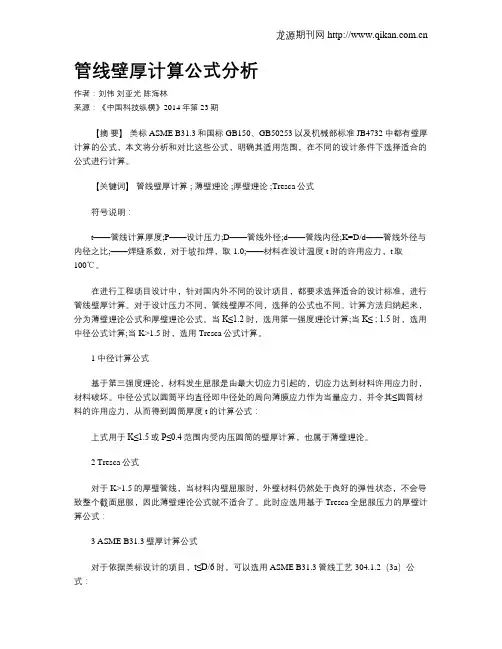

管线壁厚计算公式及其步骤

管道壁厚计算压力=（壁厚*2*钢管材质抗拉强度）/（外径*系数）1、钢管压力系数表示方法：（1）压力P<7Mpa 系数S=8（2）7<钢管压力P<17.5 系数S=6（3）压力P>17.5 系数S=42、推导公式：壁厚=（压力*外径*系数）/（2*钢管材质抗拉强度）。

3、钢管分类：（1）按照生产工艺分为：不锈钢冷拔管、不锈钢精密管。

（2）按照截面分：不锈钢圆管、不锈钢方管、不锈钢矩管。

4、举例：（1）304不锈钢管规格：159＊3即P=2＊520*0.4*3/159=7.84mpa一般钢管的用钢是q235，计算时取其抗拉许用强度为[σ]=215n/mm2（详《钢结构设计规范》3。

4。

1条，经换算，你会发现，1mpa=1n/mm2)f(拉力)=p(压力)*荷载系数(详建筑结构荷载规范)*r(内半径)σ=f/d(壁厚)=p*1.4*r/d≤[σ]当dn100的管子在0。

6mpa内压时，其壁厚d应为：d≥p*1.4*r/[σ]=0.6*1.4*50（内半径，懒得查，就用公称直径的一半吧）/215 =0.2mm这是纯从受内压力角度计算的，使用中当然要考虑其它方面的因素，壁厚要限最小值。

1.4是荷载系数，你可以理解为安全系数。

所有东东的管都可以这样算，但许用应力要随材料变化而变化。

管道壁厚为S(cm)，管道直径内径为D(cm)，压力为P（Kgf/cm^2) ，钢管的许允应力取1550（Kgf/cm^2) ，则S＝P×D÷（2×1550）。

但我要告诉你，这样求出来的壁厚是很小的，钢管主要的受力是钢管自重、外力、钢管内液体（水要试压）、热胀冷缩产生的力等不确定因素的力产生的弯矩引起的应力。

另外有钢管自身的制造误差、钢管的腐蚀等余量是壁厚的主要因素，请按国家标准去选较可靠。

钢管壁厚计算
钢管壁厚计算一、钢管承受内压壁厚计算
1、理论壁厚计算
对于D/ D?1.7(或者直管计算壁厚小于管子外径的1/6时)，承受内压的0i 直管道理论计算壁厚应按照下式计算:
pD0
δ,
2,,σφ，2pγt
上式中:---------管道计算厚度(mm) δ
p----------设计压力(MPa)
D--------管道外径(mm)529mm 0
D---------管道内径(mm)513mm I
,σ,------管道再设计温度t下的许用应力(MPa)取值235 MPa t
φ--------焊接接头系数查表得取0.6
γ-------系数，取0.4
D/ D=529/513=1.03,1.7可用上式计算 0i
则=529*3.0/(2*235*0.6+2*3.0*0.4)=1587/284.4=5.58mm δ
2、管道设计壁厚
公式:δ=δ+C C=C+Cs12
上式中:δ-------管道设计壁厚(mm) s
C-------管道壁厚附加量(mm)取0.8mm
C------管道壁厚负偏差附加量(mm)取0.8mm 1
C------管道壁厚腐蚀附加量(mm)0.05*30=1.5mm 2
δ----管道计算壁厚(mm)
则δ=5.58+0.8+1.5=7.88mm s
所以管材采用钢管进行经济比较时壁厚采用8.0mm。

二、钢管承受外压壁厚计算
钢管在不输水状态下或者施工状态下管道内为空的，外应力仅为土压力，管顶以上回填土埋深1.5m。

2土压力P=Y*H*B=1.8*1.5*1.0* 1000*9.8=26460N/m=0.026MPa。

钢管壁厚标准值计算钢管壁厚是指钢管壁的厚度，是钢管质量的重要指标之一。

在工程建设和制造领域中，钢管壁厚的标准值计算是非常重要的，它直接关系到钢管的使用性能和安全性。

因此，正确计算钢管壁厚的标准值对于保障工程质量和安全具有重要意义。

首先，我们需要了解钢管壁厚标准值的计算公式。

一般来说，钢管壁厚标准值的计算公式为，t = (P D) / (2 S E)，其中t为钢管壁厚标准值，P为设计内压力，D为钢管外径，S为允许应力，E为焊接系数。

根据这个公式，我们可以通过计算得到钢管壁厚的标准值。

其次，需要明确计算钢管壁厚标准值时需要考虑的几个关键因素。

首先是设计内压力，设计内压力是指在设计工况下钢管内的压力，它是计算钢管壁厚标准值的重要参数。

其次是钢管外径，钢管外径的大小直接影响到钢管壁厚标准值的计算结果。

再次是允许应力，允许应力是指钢管在工作时所能承受的最大应力，它也是计算钢管壁厚标准值的重要参数。

最后是焊接系数，焊接系数是指钢管焊接接头的质量系数，也是计算钢管壁厚标准值时需要考虑的重要因素。

在实际计算中，我们需要根据具体的工程要求和钢管的使用条件来确定设计内压力、钢管外径、允许应力和焊接系数的数值，然后代入计算公式进行计算，得到钢管壁厚的标准值。

需要注意的是，在计算过程中要保证数据的准确性和可靠性，避免出现错误的计算结果。

除了计算公式和关键因素，我们还需要了解钢管壁厚标准值计算的相关标准和规范。

在国家标准和行业规范中都有对钢管壁厚标准值的计算方法和要求进行了明确的规定，我们在进行钢管壁厚标准值计算时需要严格遵守这些标准和规范的要求，确保计算结果符合国家和行业的相关标准和规范。

总的来说，钢管壁厚标准值的计算是一个复杂而又重要的工作，它直接关系到工程质量和安全。

在进行计算时，我们需要深入理解计算公式、关键因素和相关标准规范，确保计算过程准确可靠，计算结果符合要求。

只有这样，我们才能保证钢管的使用性能和安全性，为工程建设和制造提供可靠的支持。

管道壁厚计算公式
1.内压力：
管道内部的流体压力是计算管道壁厚的主要因素之一、一般情况下，管道壁厚的计算公式如下：
t=(P*D)/(2*S*E-0.8*P)
其中，t为管道的壁厚（单位为mm），P为管道内部的设计压力（单位为MPa），D为管道的外径（单位为mm），S为管道材料的允许应力（单位为MPa），E为管道材料的弹性模量（单位为MPa）。

2.外压力：
管道外部的环境压力也会对管道壁厚的计算产生影响。

通常情况下，管道外部的设计压力会小于内部的设计压力，因此可采用以下公式计算管道的壁厚：
t=(P*D)/(2*S*E+0.4*P)
其中的符号意义同上。

3.弯曲应力和压力脉动：
管道在运行过程中可能会受到弯曲应力和压力脉动的影响，这些因素也需要考虑到管道壁厚的计算中。

一般而言，管道壁厚的计算公式会根据具体的弯曲应力和压力脉动的情况来确定。

4.温度应力：
管道在不同温度下会发生膨胀和收缩，从而产生应力，也需要考虑到管道壁厚的计算中。

一般而言，计算管道壁厚时需要根据具体的温度条件来确定。

5.其他因素：
除了以上几个主要因素外，还有一些其他因素也需要考虑到管道壁厚的计算中。

例如，管道的使用年限、使用环境等因素也会对管道壁厚的计算产生影响。

综上所述，管道壁厚的计算公式是一个复杂的问题，需要考虑到多个因素的综合影响。

在实际工程中，一般会根据具体的设计条件和材料特性来确定最合适的计算公式，以保证管道的安全性和可靠性。

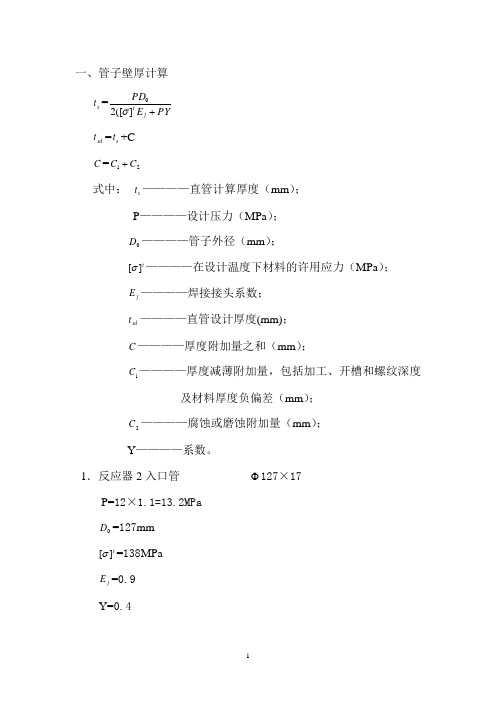

一、管子壁厚计算s t =PYE PD j t +]([20σ sd t =s t +CC =21C C +式中： s t ————直管计算厚度（mm ）；P ————设计压力（MPa ）；0D ————管子外径（mm ）；t ][σ————在设计温度下材料的许用应力（MPa ）； j E ————焊接接头系数；sd t ————直管设计厚度(mm)；C ————厚度附加量之和（mm ）；1C ————厚度减薄附加量，包括加工、开槽和螺纹深度及材料厚度负偏差（mm ）；2C ————腐蚀或磨蚀附加量（mm ）；Y ————系数。

1．反应器2入口管 Φ127×17P=12×1.1=13.2MPa0D =127mmt ][σ=138MPaj E =0.9Y=0.4s t =PYE PD j t +]([20σ =)4.055.119.0138(21272.13⨯+⨯⨯⨯ =64.2574.1676 =6.5mm ≈7mmsd t =s t +C=7+7×20%+0=8.4mm ≈9mm所以选Φ127×17的管合格。

2．反应器2出口 Φ57×9P=12×1.1=13.2MPa0D =57mmt ][σ=138MPaj E =0.9Y=0.4s t =PYE PD j t +]([20σ =)4.055.119.0138(2572.13⨯+⨯⨯⨯ =64.2574.752 =2.9mm ≈3mmsd t =s t +C=3+3×15%+0=2.45mm ≈4mm所以选Φ57×9的管合格。

3．氨水泵出口 Φ35×6P=12×1.1=13.2MPa0D =35mmt ][σ=138MPaj E =0.9Y=0.4s t =PYE PD j t +]([20σ =)4.055.119.0138(2352.13⨯+⨯⨯⨯ =64.257462=1.79mm ≈2mmsd t =s t +C=2+2×15%+0=2.3≈3mm所以选Φ35×6的管合格。

钢管壁厚计算公式
钢管壁厚计算公式是用来计算按照一定的使用要求，在给定的工况条件下，采用某种特定类型的钢管所能达到的最小壁厚。

这种方法可以帮助用户根据工况参数、使用要求等，选择出合适的钢管壁厚，从而保证钢管的安全使用。

钢管壁厚计算公式主要包括三个部分，即承压计算公式、焊缝系数和外径系数。

1.承压计算公式：
钢管壁厚计算所需要的承压计算公式如下：
t=P/2σK
其中，t为钢管壁厚，单位是mm；P为钢管受压的工作压力，单位是MPa；σ是钢管的材料应力，单位也是MPa；K是壁厚系数，用于表示钢管的不同外径、材料和工况对于壁厚的影响，正常情况下，K的取值范围为
0.72~0.85。

2.焊缝系数：
由于钢管的焊接性能会影响钢管的承压能力，因此，在计算钢管壁厚时，需要考虑到焊缝系数这一因素。

焊缝系数指的是对于焊接钢管而言，其壁厚要比对应焊接前壁厚增加的比例。

一般情况下，焊缝系数取值为1.1。

3.外径系数：
外径系数是用来表示不同外径钢管的壁厚的，其计算公式为：
K = 0.5 + 2.25 (d/D)^2
其中，d为钢管内径，单位是mm；D为钢管外径，单位也是mm。

以上就是钢管壁厚计算公式的详细说明，它通过计算不同工况条件下采用某种特定钢管所能达到的最小壁厚，从而帮助用户根据工况参数和使用要求，选择出合适的钢管壁厚，从而保证钢管的安全使用。

一、核算管道壁厚：根据《输气管道工程设计规范》GB50251-94第5.1.2.11、DN300的管线δ=PD/(2σsφFt)(5.1.2)式中δ------钢管计算壁厚（cm）；P ------设计压力（MPa）； P=7.5MPaD -----钢管外径（cm）； D=32.385cmσs-----钢管的最小屈服强度（MPa）；F ------强度设计系数，按表4.2.3和表4.2.4选取φ------焊缝系数；φ=1t ------温度折减系数。

当温度小于120℃时， t 值取1.0。

t =1选用API B,σs=240MPa,(《天然气长输管道工程设计》P203，表3-7-8)管线按一级地区考虑：F=0.72δ=PD/(2σsφFt)=0.70279948cm取δn=7.1mm2、DN200的管线δ=PD/(2σsφFt)(5.1.2)式中δ------钢管计算壁厚（cm）；P ------设计压力（MPa）； P=7.5MPaD -----钢管外径（cm）； D=219.1cmσs-----钢管的最小屈服强度（MPa）；F ------强度设计系数，按表4.2.3和表4.2.4选取φ------焊缝系数；φ=1t ------温度折减系数。

当温度小于120℃时， t 值取1.0。

t =1选用API B,σs=240MPa,(《天然气长输管道工程设计》P203，表3-7-8)管线按一级地区考虑：F=0.72δ=PD/(2σsφFt)= 4.75477431cm取δn=4.8mm3、DN150的管线δ=PD/(2σsφFt)(5.1.2)式中δ------钢管计算壁厚（cm）；P ------设计压力（MPa）； P=7.5MPaD -----钢管外径（cm）； D=168.3cmσs-----钢管的最小屈服强度（MPa）；F ------强度设计系数，按表4.2.3和表4.2.4选取φ------焊缝系数；φ=1t ------温度折减系数。

管道承压压和壁厚计算公式管道的承压压力和壁厚计算是设计和制造管道时必不可少的步骤，对于管道的安全运行和使用至关重要。

下面将详细介绍管道承压压力和壁厚计算的公式和原理。

一、管道承压压力计算公式管道的承压压力计算主要基于薄壁容器的理论。

在设计和计算管道的承压压力时，需要考虑以下因素：1.材料的抗拉强度和屈服强度；2.外层环境压力；3.温度变化引起的内外压力差。

薄壁容器承压应力可由下列公式计算得出：σ = pd / (2t)其中，σ为承压应力（Pa），p为压力（Pa），d为管道内径（m），t为管道壁厚（m）。

根据公式可得，计算承压压力时，需要已知管道的内径和壁厚，以及设计中的压力要求。

管道壁厚计算主要考虑以下几个因素：1.材料的抗拉强度和屈服强度；2.管道内压力；3.管道外压力；4.温度变化引起的内外压力差。

根据ASME B31.3标准，管道的最小壁厚（tm）应满足以下公式：tm = (P * d) / (2 * S * E + 0.8 * P)其中，P为压力（MPa），d为管道内径（m），S为材料抗拉强度亿（MPa），E为焊接后的效率。

根据公式可以得知，管道的壁厚计算主要依据管道材料的强度和设计中的压力要求，同时需要考虑管道的焊接效率。

三、其他注意事项1.以上公式适用于常见的管道材料，如钢、铜、铝等。

对于一些特殊材料，需要参考专门的计算方法；2.在实际设计和制造过程中，还需要考虑管道的几何形状、材料的腐蚀性、加工和制造的工艺等因素；3.管道承压压力和壁厚计算仅作为设计和制造的基础参考，还需要考虑其他因素，如管道的连接方式、支撑和固定等。

在进行管道承压压力和壁厚计算时，需要综合考虑多种因素，确保管道设计和制造的安全可靠。

同时，还需遵守相关的标准和规范，如ASMEB31.3、GB150等，以确保管道的设计和制造符合要求，并能满足实际使用需求。
