dsp复习习题库
- 格式:doc
- 大小:97.50 KB
- 文档页数:18
dsp试题及答案一、选择题1. 数字信号处理(DSP)中,离散傅里叶变换(DFT)的基本周期是:A. 1B. 2πC. ND. 2N答案:C2. 在DSP中,快速傅里叶变换(FFT)的主要优点是:A. 提高了计算精度B. 减少了计算量C. 增加了数据的实时性D. 增强了信号的稳定性答案:B3. 下列哪个不是数字滤波器的设计方法?A. 窗函数法B. 脉冲响应不变法C. 频率采样法D. 相位锁定环法答案:D二、填空题4. 数字信号处理中,_______是一种将模拟信号转换为数字信号的过程。
答案:采样5. 离散时间信号的傅里叶变换(DTFT)的频率范围是_______。
答案:[0, π]6. 一个数字滤波器的频率响应函数H(z)可以用来描述滤波器对不同频率信号的_______。
答案:响应三、简答题7. 简述数字信号处理中的频域分析方法的主要特点。
答案:频域分析方法通过将时域信号转换到频域,利用频域的特性来分析和处理信号。
主要特点包括:能够直观地观察信号的频率成分;便于进行信号的滤波和调制;可以简化某些数学运算。
8. 解释什么是数字信号处理中的过采样,并说明其在实际应用中的优势。
答案:过采样是指采样频率远高于信号最高频率的两倍。
在实际应用中,过采样可以提高信号的分辨率,降低噪声的影响,并且有助于信号的重建和处理。
四、计算题9. 给定一个离散时间信号x[n] = {1, 2, 3, 4},计算其离散傅里叶变换(DFT)的前四个值。
答案:根据DFT的定义,x[n]的DFT X[k]为:X[0] = 1 + 2 + 3 + 4X[1] = 1 - 2 + 3 - 4X[2] = 1 + 2 - 3 - 4X[3] = 1 - 2 - 3 + 410. 已知一个低通滤波器的冲激响应h[n] = {1, 1/2, 1/4},计算其频率响应H(ω)。
答案:根据傅里叶变换的定义,H(ω)可以通过h[n]的傅里叶变换得到。
DSP技术及应用选择题题库100道及答案解析1. 在DSP 系统中,用于存储程序和常量数据的存储器通常是()A. 数据存储器B. 程序存储器C. 双端口存储器D. 堆栈存储器答案:B解析:程序存储器用于存储程序和常量数据。
2. 以下哪种DSP 指令可以实现乘法运算()A. ADDB. SUBC. MULD. DIV答案:C解析:MUL 指令用于乘法运算。
3. DSP 芯片的哈佛结构的特点是()A. 程序和数据共用存储空间B. 程序和数据分开存储C. 只有数据存储空间D. 只有程序存储空间答案:B解析:哈佛结构的特点是程序和数据分开存储。
4. 以下哪种寻址方式可以提高DSP 程序的执行效率()A. 直接寻址B. 间接寻址C. 立即寻址D. 寄存器寻址答案:D解析:寄存器寻址速度最快,能提高执行效率。
5. 在DSP 中,用于快速中断处理的机制是()A. 硬件中断B. 软件中断C. 陷阱D. 异常答案:A解析:硬件中断响应速度快,用于快速中断处理。
6. 以下哪个是DSP 芯片的主要性能指标()A. 工作频率B. 存储容量C. 指令集D. 以上都是答案:D解析:工作频率、存储容量和指令集都是DSP 芯片的重要性能指标。
7. DSP 系统中,A/D 转换器的作用是()A. 数字信号转模拟信号B. 模拟信号转数字信号C. 放大信号D. 滤波信号答案:B解析:A/D 转换器将模拟信号转换为数字信号。
8. 下面哪种算法在DSP 中常用于数字滤波()A. FFTB. DFTC. IIRD. 以上都是答案:D解析:FFT、DFT 和IIR 算法都常用于数字滤波。
9. DSP 芯片的流水线操作是为了()A. 提高处理速度B. 降低功耗C. 减少存储空间D. 增加指令数量答案:A解析:流水线操作可显著提高处理速度。
10. 以下哪种接口常用于DSP 与外部设备的数据传输()A. SPIB. I2CC. USBD. 以上都是答案:D解析:SPI、I2C 和USB 都是常见的数据传输接口。
一、 TI公司DSP分类及代表产品简介TI的DSP经过完善的测试出厂时,都是以 TMS320为前缀。
在众多款型DSP中,TI把市场销量好和前景看好的DSP归为三大系列而大力推广,TI也称之为三个平台。
TMS320C6000平台,包含定点C62x和C64x以及浮点C67x。
其追求的是至高性能,最近新推出的芯片速度高达1GHZ,适合宽带网络、图像、影像、雷达等处理应用。
TMS320C5000 平台,包含代码兼容的定点C54x和C55x。
其提供性能、外围设备、小型封装和电源效率的优化组合,适合便携式上网、语音处理及对功耗有严格要求的地方。
DSP的传统设计往往是采取主从式结构:在一块电路板上,DSP做从机,负责数字信号处理运算;外加一块嵌入式微处理器做主机,来完成输入、控制、显示等其他功能。
为此,TI专门推出了一款双核处理器OMAP,包含有一个ARM和一个C5000系列DSP,OMAP处理器把主从式设计在芯片级上合二为一,一个典型的应用实例为诺基亚手机。
TMS320C2000 平台,包含16位C24xx和32位C28xx的定点DSP。
C24xx系列市场销量很好,而对C28xx系列, TI认为很有市场潜力而大力推广。
C2000针对控制领域做了优化配置,集成了了众多的外设,适合逆变器、马达、机器人、数控机床、电力等应用领域。
另外,OMAP 系列:OMAP 处理器集成ARM 的命令及控制功能,另外还提供DSP 的低功耗,实时信号处理能力,最适合移动上网设备和多媒体家电。
其他系列的DSP 曾经有过风光,但现在都非TI 主推产品了,除了C3X 系列外,其他基本处于淘汰阶段,如:C3X 的浮点系列:C30,C31,C32 C2X 和C5X 系列:C20,C25,C50, 每个系列的DSP 都有其主要应用领域。
二、简述实时信号处理的含义。
要求在限定的时间内将采集的数据在现场处理完成并得到一定的结果,即信号处理的时间要小于或者等于下一批数据输入时间,有时甚至要求在特定的时间、地点来完成信号处理。
:新DSP考试试题集合外加复习资料(后)一、填空(每空1分,共30分)1.程序计数器的值可以通过复位操作、顺序执行指令、分支转移,累加器转移,块重复,子程序调用,从累加器调用子程序,中断等操作改变。
2.’C54xDSP芯片采用了6级流水线的工作方式,即一条指令分为预取指、取指、译码、寻址、读数和执行6个阶段。
3.解决MMR写操作的流水线冲突时,一般可用采用推荐指令和插入空操作指令的方法。
4.TI公司的定点DSP产品主要有TMS320C2000系列、TMS320C5000系列和TMS320C6000 系列。
5.’C54x DSP中传送执行指令所需的地址需要用到PAB 、CAB、DAB和EAB 4条地址总线。
6.在’C54x DSP寻址和指令系统中,Xmem和Ymem表示16位双寻址操作数’ Dmad为16位立即数,表示数据存储器地址,Pmad为16位立即数,表示程序存储器地址。
7.DSP的内部存储器类型可分为随机存取存储器(RAM)和只读存储器(ROM)。
其屮RAM又可以分为两种类型:单寻址RAM (SARAM)和双寻址RAM (DARAM)。
8.8.’C54x DSP的内部总存储空间为192K字,分成3个可选择的存储空间:64K 字的程序存储空间、64K字的数椐存储空问和64K字的I/O空间。
9.从功能结构上,’C54X DSP的CPU可以划分成运算部件和控制部件两大部分。
10.’C54xDSP的寻址方式有七种,分别为立即寻址、绝对寻址、累加器寻址、直接寻址、间接寻址、存储器映象寄存器寻址、堆栈寻址。
12. ’C54x DSP定时器由3个16位存储器映射寄存器组成:定时器寄存器(TIM)、定时器周期寄存器(PRD )和定时器控制寄存器(TCR )。
13.主机接口(HPI ,Host Port Interface )是TMS320C54x 系列定点芯片内部 具有的一种接口部件,主要用于DSP 与其他总线或CPU 进行通信。
《DSP 复习题》一题名词解释20哈佛结构,流水线,MIPS,MAC,MOPS,MFLOPS,DARAM(双访问存储器)二题填空题25●DSP的选择应从数据格式,数据宽度,运算速度,存储器的安排,开发的难易程度,支持多处理器,功耗和电源管理以及器件的封装几个方面来考虑。
●CAN的通信距离最远可达10KM(传输速度为5Kbps);最高通信速度可达1Mbps(传输距离40m)。
●TMS320F2812中串行外设接口SPI是一个高速的同步串行输入输出接口,其可编程的传输数据长度为 1~16位,工作于全双工时需要4个引脚参与数据传送,它们分别是 SPISIMO,SPISOMI,SPISTE,SPICLK ,并且具有两种工作方式,分别为主模式和从模式●串行总线与并行总线相比,具有较少的控制和数据线的优点,因而得到广泛应用。
串行接口可分为三种,分别为单总线、双总线和多总线接口。
SPI属于多总线接口。
●哈佛结构可以获得更高的数据处理速度。
TMS320F2812 采用了增强哈佛结构总线数目一共有6条,它们分别是PAB,DRAB,DWAB,PRDB,DRDB,DWDB三题简答题251、TMS320F2812的片内外设中,比如SCI,SPI和McBSP,大量采用FIFO用于串行数据传输。
试述什么是FIFO,其又有什么特点?(见笔记)2、试画出基本DSP系统的构成图,并加以说明。
(P2页)3、试画出DSP应用系统的设计流程图,并加以说明(P3页)4、简述什么是DSP(数字信号处理器),其有什么特点?(P5)5、试说明TI公司DSP芯片分类及其各自的特点和应用范围。
(P6)6、简述TMS320F2812 的SCI通信接口的特点;7、简述TMS320F2812 的SPI通信接口的特点;接受和发送可同时操作(可通过软件屏蔽调发送功能)通过中断(Interrupt)或查询方式(Poll Algorithms)实现发送和接收操作12个SPI模块控制寄存器(其中3个是FIFO,每个寄存器16位,低字节有效,高字16X16发送/接受FIFO,同时可延时发送(0~256个SPICLK 时钟)9、结合图说明TMS320F2812 锁相环工作原理。
DSP课后复习题及答案1、DSP应⽤系统模型包括哪些主要部分?抗混叠滤波、A/D转换、DSP芯⽚、平滑滤波DSP系统特点:精度⾼、可靠性强、集成度⾼、接⼝⽅便、灵活性好、保密性好、时分复⽤选择DSP芯⽚的依据:考虑成本、供货能⼒、技术⽀持、开发系统、体积、功耗、⼯作环境温度。
DSP为了降低功耗采取了哪些措施?双电压供电、多种⼯作模式2、DSP芯⽚在提⾼芯⽚运算速度⽅⾯采⽤了哪些措施1.针对DSP运算多采⽤乘加运算的特点,⼤多采⽤了单个指令周期实现乘加运算的处理技术2.单周期实现多个运算单元并⾏处理3.各种数据搬运的⼯作可交由DMA处理,⽆需CPU⼲涉4.提供针对⾼级数学运算(指数、开⽅、FFT等)的库函数3、TSM320c54x芯⽚存储器采⽤什么结构?有何特点?TSM320c54x芯⽚存储器采⽤哈弗结构特点:将程序和数据存储在不同的存储空间,即程序存储器和数据存储器是两个相互独⽴的存储器,每个存储器独⽴编址,独⽴访问4、TSM320C54x芯⽚的总线有哪些?他们各⾃的作⽤和区别是什么?1)程序总线(PB)C54x⽤1条程序总线传送取⾃程序存储器的指令代码和⽴即数操作数2)数据总线(CB、DB和EB)C54x⽤3条数据总线将内部各单元连接在⼀起3)地址总线(PAB、CAB、DAB和EAB)C54x⽤4条地址总线传送执⾏指令所需的地址5、累加器A和B的作⽤是什么?他们有何区别?累加器A和B都可以配置成乘法器/加法器或ALU的⽬的寄存器。
区别:累加器A的31~16位能被⽤作乘法—累加单元中的乘法器输⼊,⽽累加器B不能6、TSM320C45x的总储存空间为多少?可分为哪三类?他们的⼤⼩是多少?TSM320C45x的总储存空间为192K 可分为64Kd的程序存储空间 64K的数据存储空间和64K的I/O空间7、试述三种存储空间的各⾃作⽤是什么?程序存储空间⽤于存放要执⾏的指令和指令执⾏中所⽤的系数表数据存储空间存放执⾏指令所要⽤的数据I/O空间与存储器映象外围设备相连接,也可以作为附加的数据存储空间所⽤8、定时器由哪些寄存器组成?它们是如何⼯作的?定时器由定时器寄存器(TIM) 、定时器周期寄存器(PRD)和定时器控制器寄存器(TCR)TIM是⼀减1计数器 PRD中存放时间常数 TCR中包含有定时器的控制位和状态位9、C45x有哪⼏种串⾏⼝?标准同步串⼝有哪些部分组成?它们是如何⼯作的?标准同步串⾏⼝(SP)、缓冲同步串⾏⼝(BSP)、多路缓冲串⼝(McB-SP)时分多路串⾏⼝(TDM)。

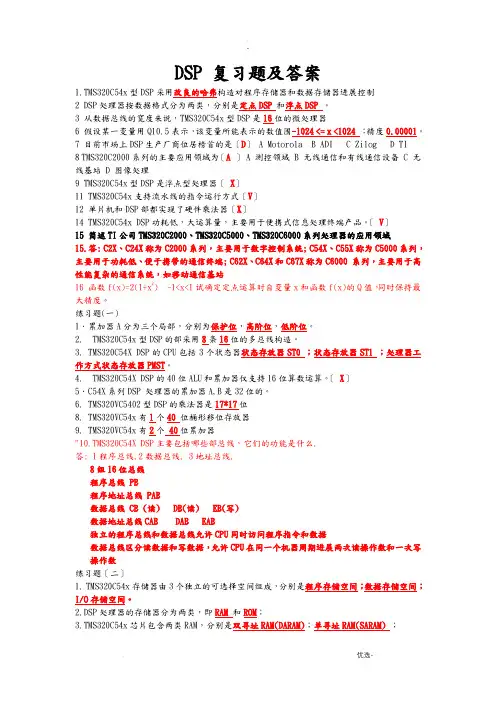

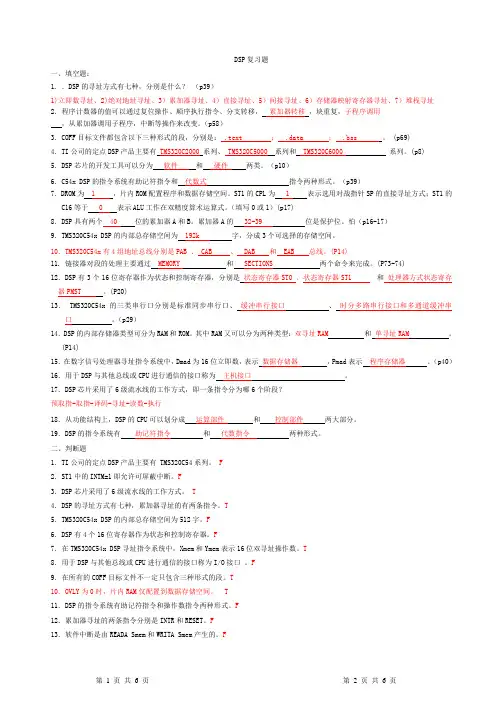

DSP复习题一、填空题:1. .DSP的寻址方式有七种,分别是什么?(p39)1)立即数寻址、2)绝对地址寻址、3)累加器寻址、4)直接寻址、5)间接寻址、6)存储器映射寄存器寻址、7)堆栈寻址2.程序计数器的值可以通过复位操作、顺序执行指令、分支转移,累加器转移,块重复,子程序调用,从累加器调用子程序,中断等操作来改变。
(p58)3.COFF目标文件都包含以下三种形式的段,分别是: .text ; .data ; .bss 。
(p69)4.TI公司的定点DSP产品主要有TMS320C2000系列、 TMS320C5000系列和 TMS320C6000 系列。
(p8) 5.DSP芯片的开发工具可以分为软件和硬件两类。
(p10)6.C54x DSP的指令系统有助记符指令和代数式指令两种形式。
(p39)7.DROM为 1 ,片内ROM配置程序和数据存储空间。
ST1的CPL为 1 表示选用对战指针SP的直接寻址方式;ST1的C16等于0 表示ALU工作在双精度算术运算式。
(填写0或1)(p17)8.DSP具有两个 40 位的累加器A和B。
累加器A的32-39 位是保护位。
怕(p16-17)9.TMS320C54x DSP的内部总存储空间为192k 字,分成3个可选择的存储空间。
10.TMS320C54x有4组地址总线分别是PAB 、 CAB 、 DAB 和 EAB 总线。
(P14)11. 链接器对段的处理主要通过MEMORY 和SECTIONS两个命令来完成。
(P73-74)12.DSP有3个16位寄存器作为状态和控制寄存器,分别是状态寄存器ST0 、状态寄存器ST1 和处理器方式状态寄存器PMST 。
(P20)13. TMS320C54x的三类串行口分别是标准同步串行口、缓冲串行接口、时分多路串行接口和多通道缓冲串口。
(p29)14.DSP的内部存储器类型可分为RAM和ROM。
其中RAM又可以分为两种类型:双寻址RAM和单寻址RAM。
dsp原理与应用期末复习题一、选择题1. 数字信号处理(DSP)中的数字指的是什么?A. 信号的采样值B. 信号的模拟值C. 信号的模拟时间D. 信号的模拟频率2. 在DSP中,离散傅里叶变换(DFT)的主要作用是什么?A. 将模拟信号转换为数字信号B. 将数字信号转换为模拟信号C. 将时域信号转换为频域信号D. 将频域信号转换为时域信号3. 快速傅里叶变换(FFT)相比于DFT的主要优势是什么?A. 更高的精确度B. 更快的计算速度C. 更低的计算复杂度D. 更好的信号稳定性4. 下列哪个算法不是用于数字滤波器设计?A. 窗函数法B. 巴特沃斯法C. 卡尔曼滤波D. 切比雪夫法5. 在数字信号处理中,什么是卷积?A. 一种信号的加法运算B. 一种信号的乘法运算C. 一种信号的乘积运算D. 一种信号的时间延迟运算二、简答题1. 解释什么是数字信号处理,并简述其在现代通信系统中的应用。
2. 描述离散傅里叶变换(DFT)和快速傅里叶变换(FFT)的区别和联系。
3. 数字滤波器有哪些类型?请列举至少三种,并简要说明它们的特点。
4. 解释什么是傅里叶变换的时移性质,并给出一个具体的例子。
5. 在数字信号处理中,什么是过采样和欠采样?它们各自的优缺点是什么?三、计算题1. 给定一个离散时间信号 \( x[n] = \{3, 5, 2, 7, 4, 6\} \),请计算其DFT \( X[k] \)。
2. 假设有一个低通滤波器,其理想频率响应为 \( H(\omega) =\begin{cases} 1 & \text{for } 0 \leq \omega \leq \pi/2 \\ 0 & \text{for } \pi/2 < \omega \leq \pi \end{cases} \),请设计一个简单的数字滤波器来近似这个理想频率响应。
3. 给定两个离散信号 \( x[n] = \{1, 2, 3\} \) 和 \( y[n] = \{4, 5, 6\} \),请计算它们的线性卷积 \( z[n] = x[n] * y[n] \)。

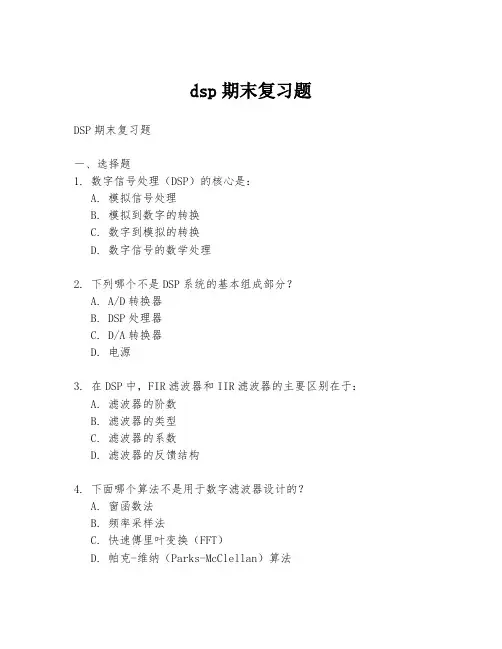

dsp期末复习题DSP期末复习题一、选择题1. 数字信号处理(DSP)的核心是:A. 模拟信号处理B. 模拟到数字的转换C. 数字到模拟的转换D. 数字信号的数学处理2. 下列哪个不是DSP系统的基本组成部分?A. A/D转换器B. DSP处理器C. D/A转换器D. 电源3. 在DSP中,FIR滤波器和IIR滤波器的主要区别在于:A. 滤波器的阶数B. 滤波器的类型C. 滤波器的系数D. 滤波器的反馈结构4. 下面哪个算法不是用于数字滤波器设计的?A. 窗函数法B. 频率采样法C. 快速傅里叶变换(FFT)D. 帕克-维纳(Parks-McClellan)算法5. FFT算法的主要优点是:A. 计算复杂度低B. 实现简单C. 适用于所有类型的信号D. 可以实时处理信号二、简答题1. 解释数字信号处理中的“过采样”和“欠采样”概念,并简述它们在实际应用中的意义。
2. 描述FIR滤波器和IIR滤波器的设计方法及其主要区别。
3. 简述快速傅里叶变换(FFT)的基本原理,并说明它在数字信号处理中的重要性。
4. 阐述数字信号处理在现代通信系统中的应用。
三、计算题1. 给定一个信号x[n] = {1, 2, 3, 4, 5, 6},求其DFT X[k]。
2. 设计一个FIR滤波器,其脉冲响应满足h[n] = {1, 0.5, 0.25},求其频率响应H(ω)。
3. 利用帕克-维纳算法设计一个带通滤波器,其通带频率为[0.2π, 0.4π],阻带频率为[0.1π, 0.15π]和[0.45π,0.5π],要求最小阶数。
四、论述题1. 论述数字信号处理在音频处理领域的应用,并举例说明。
2. 讨论数字信号处理技术在图像处理中的应用,以及它如何改善图像质量。
五、综合应用题1. 假设你正在开发一个实时音频处理系统,描述你将如何使用DSP技术来实现噪声抑制和回声消除。
2. 设计一个用于视频压缩的DSP算法,简述其基本原理,并讨论可能遇到的挑战。
dsp原理及应用试题及答案一、选择题(每题2分,共20分)1. DSP的全称是()。
A. Digital Signal ProcessorB. Digital Sound ProcessorC. Digital System ProcessorD. Digital Storage Processor答案:A2. 在DSP系统中,用于实现数字信号处理的处理器是()。
A. CPUB. GPUC. DSPD. MCU答案:C3. 下列哪个不是DSP的特点?()A. 高速度B. 低功耗C. 高成本D. 可编程答案:C4. DSP芯片中,用于存储程序和数据的存储器是()。
A. ROMB. RAMC. SRAMD. DRAM答案:C5. 在DSP应用中,通常使用哪种类型的算法来处理信号?()A. 线性算法B. 非线性算法C. 离散算法D. 连续算法答案:C6. DSP在音频处理中的主要应用不包括()。
A. 音频压缩B. 音频去噪C. 视频编码D. 音频增强答案:C7. 下列哪个是DSP编程语言?()A. CB. C++C. JavaD. Python答案:A8. DSP的指令周期通常比通用微处理器的指令周期()。
A. 长B. 短C. 相等D. 不可比较答案:B9. 在数字信号处理中,FFT算法主要用于()。
A. 信号滤波B. 信号压缩C. 信号变换D. 信号增强答案:C10. DSP系统设计中,通常不包括以下哪个步骤?()A. 系统建模B. 算法实现C. 硬件选择D. 软件测试答案:D二、填空题(每题2分,共20分)1. DSP的内部结构通常由_____、_____、_____和_____组成。
答案:CPU,存储器,输入/输出接口,总线2. 在DSP系统中,_____用于控制数据的流动。
答案:总线3. DSP的编程通常使用_____语言,因为它具有高效的执行速度。
答案:汇编4. DSP在图像处理中,常用于实现_____和_____等操作。
欢迎共阅一、选择题1.’C54x 进行32位长数据读操作时使用的数据总线是()。
A)CB 和EBB)EB 和DBC)CB 和DBD)CB 、DB 和EB2.以下哪种方法不能清除中断标志寄存器IFR 中的中断标志位。
()A)硬件复位B)软件复位C)3A)每个B)每个C)片内4.A)B)C)D)5BCsub,AOVC) BCsub,AGTD)BCsub,AGT,ANOVBCsub,ANOV6.执行指令PSHMAR5之前SP=03FEH ,则指令执行后SP=()A)03FDHB)03FFHC)03FCHD)0400H7.以下控制位中哪一位用来决定程序存储空间是否使用内部RAM 。
() A)MP/MC B)OVLYC)DROMD)SXM8.下列指令中,哪条指令的写法是错误的。
()A)ADD#99,BB)LD@AR3,BC)LD@x,AD)LD*AR3,B9.用下列伪指令定义的数据段中,哪一个通常为未初始化变量保留存储空间。
()A).textB).dataC).sect段D).bss10.当硬件复位后,CPU将从下列哪个地址开始执行程序。
()A)0FF80HB)0000H C)0080HD)0FF00H1.TMS320C54XDSP软硬件复位时,中断向量为________。
A、FF00HB2.A、32B、A、8,16B4.A、INTRB、A、6B、5C6.A2,40B、1A、8.下列A、9.A、RSAB、BRCC、READ、RBC10、可编程数字信号处理器简称________。
A、CPU?????????????B、DSP?????????????C、MCS?????????D、MCU11、TMS320C54XDSP片内由______组_______位总线构成。
()A、816B、1616C、832D、8812.下列不是TMS320C54X中的3个状态控制寄存器的是………………()A、ST0B、ST1C、TD、PMST13.下面对TMS320C54xDSP的堆栈操作说法,正确的是()(A)出栈操作时,数据先出栈,然后SP增加(B)出栈操作时,SP先增加,然后数据出栈(C)当进栈操作时,SP先增加,然后数据进入堆栈(D)当进栈操作时,数据先进入堆栈,然后SP减小。
14、执行指令PSHMAR5之前SP=03FEH,则指令执行后SP=___………()A、03FDHB、03FFHC、03FCHD、0400H15、TMS320C54XDSP具有多种不同的节电工作方式,其中______不仅使DSP片上的CPU和外设暂停工作,还停止片上的PLL,显着降低功耗。
…………()A、HOLDB1617.A、2,A19.A20A1、对于A、8位2、A、816B3A、B、QC、D、A5.A、ALB、AGC、AHD、AM6.TMS320C54XDSP汇编指令的操作数域中,前缀表示的操作数为间接数寻址的地址。
…………………………………………………………………()A、*B、#C、@D、&7、TMS320C54XDSP主机接口HPI是________位并行口。
A、32??????????????B、16????????????????C、8???????????????D、28.下列段定义伪指令中,用于为堆栈保留一块存储空间的段的是:。
…………………………………………………………………()A、.bssB、.dataC、.usectD、.text9、TMS320C54XDSP的中断标志寄存器是________。
……………………()A、IFRB、TCRC、PRDD、TIM10.输出文件用________扩展名表示。
………………()A、.objB、.cmdC、.outD、.asm11、TMS320C54XDSP微处理器采用的是________结构。
…………()A、哈佛结构B、冯?诺依曼结构C、矩阵结构D、以上都不是12、TMS320C54XDSP软硬件复位时,中断向量为________。
…………()A、0000HB、0080HC、FF80HD、FF00H13、以下控制位中哪一位用来决定数据存储空间是否使用内部ROM。
……()A、MP/MCB、OVLYC、DROMD、SXM14MEMORY{}A、C15是A、C、16A、C、17.A、2,32B18.A、19A、20、下列说法中错误的是()。
A、每个DARAM块在单周期内能被访问2次。
B、每个SARAM块在单周期内只能被访问1次。
C、片内ROM主要存放固化程序和系数表,只能作为程序存储空间。
D、DARAM和SARAM既可以被映射到数据存储空间用来存储数据,也可以映射到程序空间用来存储程序代码。
21、在采用双操作数的间接寻址方式时,要使用到一些辅助寄存器,在此种寻址方式下,下面的那些辅助寄存器如果使用到了是非法的()A、AR2B、AR4C、AR5D、AR622.下列中断源是定时器中断的是______……………………………()A、TINTB、NMIC、RINT0D、INT023.TMS320C54XDSP定时器周期寄存器是________。
()A、IFRB、IMRC、PRDD、SWWWSR24、在块循环中用于确定一块代码所需要循环次数的寄存器是()A、RSAB、BRCC、READ、RBC25、下列指令中哪条表示“将紧跟RPT指令后的那条指令重复执行18次”()A、PRT#18hB、RPT#18C、RPT#12hD、RPT#1726、C54x的间接寻址方式中选项,“*ARx-0”代表访问后ARx()A、增1B、减1C、加上AR0D、减去AR027.汇编语言文件用________扩展名表示。
A、.objB、.cmdC、.outD、.asm28、A、.defB、.refC、.sectD、.usect29、下面对A、B、C、D、30、ABCD2.A、.textB3.A、4、在块循环中用于确定一块代码所需要循环次数的寄存器是()A、RSAB、BRCC、READ、RBC5、下列指令中哪条表示“将紧跟RPT指令后的那条指令重复执行18次”()A、PRT#18hB、RPT#18C、RPT#12hD、RPT#176、C54x的间接寻址方式中选项,“*ARx-0”代表访问后ARx()A、增1B、循环增1C、加上AR0D、减去AR07.链接器命令文件用________扩展名表示。
A、.objB、.cmdC、.outD、.asm8、下面对TMS320C54xDSP的堆栈操作说法,正确的是()(A)出栈操作时,数据先出栈,然后SP增加(B)出栈操作时,SP先增加,然后数据出栈(C)当进栈操作时,SP先增加,然后数据进入堆栈(D)当进栈操作时,数据先进入堆栈,然后SP减小9、要使DSP能够响应某个可屏蔽中断,下面的说法正确的是()A.需要把状态寄存器ST1的INTM位置1,且中断屏蔽寄存器IMR相应位置0B.需要把状态寄存器ST1的INTM位置1,且中断屏蔽寄存器IMR相应位置1C.需要把状态寄存器ST1的INTM位置0,且中断屏蔽寄存器IMR相应位置0 D.需要把状态寄存器ST1的INTM位置0,且中断屏蔽寄存器IMR相应位置1 10、若要累加器A大于0或溢出时,程序转移至sub,可以实现此功能的指令是………………………………………………………………………………()。
A、BCsub,AGTB、BCsub,AGT,AOVBCsub,AOVC、11.A、12A、13、A、IFRB、14A、15、要使D.E.F.G.二、填空题1.累加器A1.2.2.8,163.3.哈佛4.4.8个5.DSP处理器TMS320VC5402中DARAM的容量是()字。
5.16K字6.TI公司的DSP处理器TMS320VC5402PGE100有()个定时器。
6.27.在链接器命令文件中,PAGE1通常指()存储空间。
7.数据8.C54x的中断系统的中断源分为()中断和()中断。
8.硬件、软件1.TI公司DSP处理器的软件开发环境是()。
1.答:CCS(CodeComposerStudio)2.DSP处理器TMS320VC5402外部有()根地址线。
2.答:20根3.直接寻址中从页指针的位置可以偏移寻址()个单元。
3.答:1284.在链接器命令文件中,PAGE0通常指()存储空间。
4.答:程序5.C54x56.6.答:7.7.答:28.DSP89.910.10.答:81.在C54X1.3.C54x3.4.4.答:16位7.答:9.TMS320C5402系列DSP处理器最大的数据存储空间为()字。
9.答:64K10.在链接器命令文件中,PAGE0通常指()存储空间。
10.答:程序1.DSP技术是利用专用或通用数字信号处理芯片,通过()运算的方法对信号进行处理。
1.答:数值运算2.C54x的程序中,“.text”段是()段,主要包含()。
2.答:文本段,可执行文本3.C54x系列DSP上电复位后的工作频率是由片外3个管脚();();()来决定的。
3.答:CLKMD1、CLKMD2、CLKMD34.DSP处理器TMS320C5402最大的程序存储空间为()字。
4.答:1M5.从应用领域来说,MCU(单片机)主要用于();DSP处理器主要应用于()。
5.答:控制领域;信号处理6.TMS320C54XDSP提供一个用16位堆栈指针(SP)寻址的软件堆栈。
当向堆栈中压入数据时,堆栈是从()地址向()地址方向填入。
6.答:高低7.答:4.答:PRD5.DSP5.答7.DSP7.答:3.3v8.C54x8.10.DSP10.答:1.1.402.2.4.4.55.直接寻址6.TMS320VC5402型DSP的ST1寄存器中,CPL位的功能是指示()。
6.直接寻址采用何种指针8.解释汇编语句“READA*AR1”的功能:()。
8.以累加器A的内容作为地址读取程序存储单元,将读取的数据存入以AR1的内容作为地址的数据存储单元中10.TMS320C54X具有两个通用I/O口,()用于输入外设的状态;()用于输出外设的控制信号。
10.BIO,XF1、TMS320C54x是TI公司为实现低功耗、高速实时信号处理而专门设计的()位定点数字信号处理器,采用改进的()结构,具有高度的操作灵活性和运行速度。
2.TMS320C54XDSP具有()个()位的累加器3.TMS320C54X中ST1中的INTM=1,表示(),C16=0表示()。
4.在’C54x的数据存储空间中,数据页0包含有CPU寄存器、片内外设寄存器和暂存器,这些寄存器全部映射到数据存储空间,称作()寄存器,即MMR。
5、使用指令MVPDTABLE,*AR2,可以实现将程序存储器TABLE地址单元中的内容复制到AR2寄存器所指向的数据存储单元中,此指令中源操作数的寻址方式是()寻址,目的操作数的寻址方式是()寻址。
