压力表安装工艺标准1适用范围本工艺标准适用管道或设备上压力表的安装。
2施工准备2.1施工条件的准备2.1.1熟悉图纸和工艺要求，确定安装位置。
2.1.2 施工机具材料已经到场并经验收合格，施工人员已经到位并进行了现场安全、技术、操作规程、文明施工等方面的教育。
3安装工艺3.1 操作步骤：3.1.1 压力表安装以取压方式分为顶部取压以及侧面取压，见图1和图2。
图1 压力表安装图（顶部取压）注：本图适用于钢管、钢制容器上的取压孔，安装弹簧管压力表、电接点压力表等。
凝液管（缓冲管）的长度考虑到保温结构厚度不会大于120mm而设计的，如果确切知道该取压点处保温层的厚度较小，可根据条件经设计者同意，作相应的改动图2 压力表安装图（侧面取压）注：本图适用于钢管、钢制容器上的取压孔，安装弹簧管压力表，电接点压力表等。
凝液管（缓冲管）的长度考虑到保温结构厚度不会大于120mm 而设计的，如果确切知道该取压点处保温层的厚度较小，可根据条件经设计者同意，作相应的改动3.2安装要点调压站内的弹簧压力表应装在燃气进气口水平管上，表面应垂直安装，并易于观察和维护。
不论测量正压还是负压，压力表都应安装在介质流束呈直线的管道上，安装时使压力表管内端面与管道或设备连接处的内壁保持齐平，如有毛刺或其他凸出物，应剔除，以保证管道运行时能精确地测出管内压力值。
在管道上开孔安装压力表时，须在试压和吹洗前进行。
开孔尽量用钻头钻孔；如用气割开孔时，开孔后必须将毛刺剔掉。
为了避免介质波动对所测压力值的影响，在压力表下应装凝液管。
压力表与管道（设备）连接见图1和图2。
压力表（公制螺纹）与凝液管（英制管螺纹）的连接可用连接头，如图3。
图3 压力表用连接头注：螺纹退刀槽槽部尺寸过渡角。
碳钢件表面发蓝或发黑。
打印位置上刻印公称压力数字。
压力表用连接螺母材料；钢Q235，数量：1 个3.3“U”形压力计安装（1）必须垂直安装在便于观察和维护的地方。
（2）安装地点应力求避免振动和高温的影响。
关于上报瓦斯河龙洞水电站安全监测仪器埋设施工措施的报告致：西江肇庆水电有限公司监理部根据龙洞水电站工程进展需求，现将安全监测仪器（测压管、渗压计、温度计、锚杆应力计、多点位移计、遥测水位计、绕渗孔管、双标倒垂校测系统、真空激光准直系统）埋设施工措施上报贵部，请审批。
附：1.测压管埋设施工措施2.渗压计埋设施工措施3.温度计埋设施工措施4.锚杆应力计埋设施工措施5.多点位移计埋设施工措施6.遥测水位计埋设施工措施7.绕渗孔管埋设施工措施8.双标倒垂校测系统埋设施工措施9.真空激光准直系统埋设施工措施瓦斯河龙洞水电站安全监测项目部项目经理：年月日1、钻孔：按设计深度钻孔，孔径76mm，深度10～10.5m。
2、测压管钻孔完成后进行灵敏性检验。
检验采用压水试验法，水压力为0.1～0.2MPa。
如漏水量极小或不漏水时，要加深钻孔或重新钻孔。
3、准备好导管，导管底部1.0m为钻有小孔的花管段，并用土工布包裹。
导管采用Φ76mm的PVC管。
4、将导管放入孔内，下管过程中，必须连接严密，吊系牢固，保持管身顺直。
5、导管周围先填入5～10mm砾石1.5m，上部再填入5～10mm砾石0.2m,在上面填2～5mm的小砾石0.2m，上部填入普通水泥混凝土，最上面为0.5m水泥砂浆。
6、将包有无纺土工布的渗压计放入导管内。
7、孔口保护装置力求简单、牢靠，操作方便，适应于无压、有压的情况，并具有自动化监测的功能。
拟采用定型产品，具有渗压计电缆出口，可连接压力表有水嘴显示孔内是否有压等功能。
测压管的安装方法如图所示。
1、在钻孔中的安装对于钻孔埋设的孔隙水压力计，钻孔孔径Φ76mm 、孔深约10.0~10.5m ，在钻孔完成及仪器安装埋设前均需将孔内清洗干净。
在孔隙水压力计检测合格后，仪器安装埋设前，取下透水石，在钢膜片上涂—层防锈油，将其放入去气水中浸泡2小时以上，使透水石充分饱和，排除透水石中的气泡，然后将其放入预制无纺布袋中，用中细砂包裹测头并充满布袋，再浸泡到水中待用。

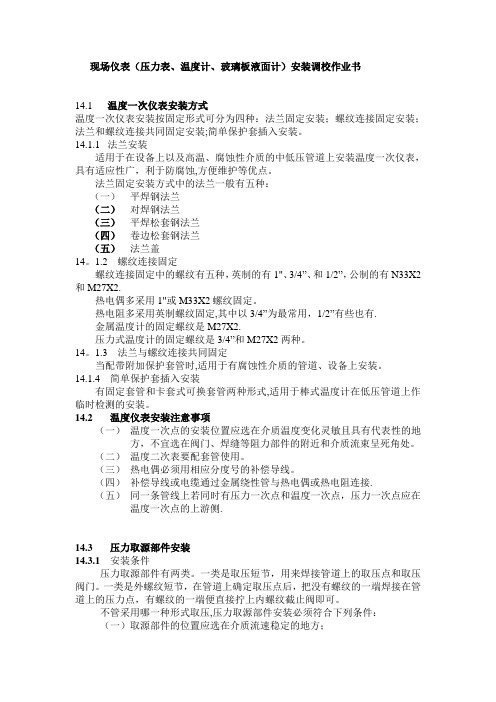

现场仪表（压力表、温度计、玻璃板液面计）安装调校作业书14.1温度一次仪表安装方式温度一次仪表安装按固定形式可分为四种：法兰固定安装；螺纹连接固定安装；法兰和螺纹连接共同固定安装;简单保护套插入安装。
14.1.1法兰安装适用于在设备上以及高温、腐蚀性介质的中低压管道上安装温度一次仪表，具有适应性广，利于防腐蚀,方便维护等优点。
法兰固定安装方式中的法兰一般有五种：（一）平焊钢法兰（二）对焊钢法兰（三）平焊松套钢法兰（四）卷边松套钢法兰（五）法兰盖14。
1.2 螺纹连接固定螺纹连接固定中的螺纹有五种，英制的有1"、3/4”、和1/2”，公制的有N33X2和M27X2.热电偶多采用1"或M33X2螺纹固定。
热电阻多采用英制螺纹固定,其中以3/4”为最常用，1/2”有些也有.金属温度计的固定螺纹是M27X2.压力式温度计的固定螺纹是3/4”和M27X2两种。
14。
1.3 法兰与螺纹连接共同固定当配带附加保护套管时,适用于有腐蚀性介质的管道、设备上安装。
14.1.4简单保护套插入安装有固定套管和卡套式可换套管两种形式,适用于棒式温度计在低压管道上作临时检测的安装。
14.2温度仪表安装注意事项（一）温度一次点的安装位置应选在介质温度变化灵敏且具有代表性的地方，不宜选在阀门、焊缝等阻力部件的附近和介质流束呈死角处。
（二）温度二次表要配套管使用。
（三）热电偶必须用相应分度号的补偿导线。
（四）补偿导线或电缆通过金属绕性管与热电偶或热电阻连接.（五）同一条管线上若同时有压力一次点和温度一次点，压力一次点应在温度一次点的上游侧.14.3压力取源部件安装14.3.1安装条件压力取源部件有两类。
一类是取压短节，用来焊接管道上的取压点和取压阀门。
一类是外螺纹短节，在管道上确定取压点后，把没有螺纹的一端焊接在管道上的压力点，有螺纹的一端便直接拧上内螺纹截止阀即可。

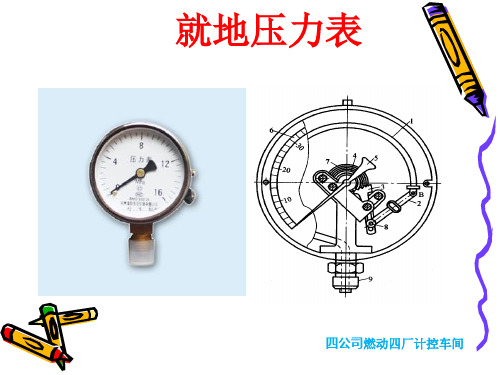

不管采用哪一种形式取压,压力取源部件安装必须符合下列条件：（一）取源部件的位置应选在介质流速稳定的地方；（二）压力取源部件与温度取源部件在同一管段上时，压力取源部件应在温度取源部件的上游侧；（三）压力取源部件在施焊时要注意端部不能超出工艺设备或工艺管道的内壁；（四）测量带有粉尘、固体颗粒等浑浊介质的压力时，取源部件应倾斜向上安装.在水平工艺管道上应顺流束成锐角安装.（五）当测量温度高于60℃的液体、蒸汽或可凝性气体的压力时，就地安装压力表的取源部件应加装环形弯或U性冷凝弯.14.3.2就地安装压力表水平管道上的取压口一般从顶部或侧面引出,以便于安装。
