电气接地电阻测试记录2.

路灯保护接地（防雷接地）电阻的检验测试记录
说明：1、配电柜（箱）、灯杆应全部测试。

2、必须严格如实填写测试数据。

为做好接地保护并有效地设置接地电阻，必须正确计算和测量接地电阻。

理论上，接地电阻越小，接触电压和跨步电压就越低，对人身越安全。

但要求接地电阻越小，则人工接地装置的投资也就越大，而且在土壤电阻率较高的地区不易做到。

在实践中，可利用埋设在地下的各种金属管道（易燃体管道除外）和电缆金属外皮以及建筑物的地下金属结构等作为自然接地体。

由于人工接地装置与自然接地体是并联关系，从而可减小人工接地装置的接地电阻，减少工程投资。

一、接地电阻值的规定在１０００Ｖ以下中性点直接接地系统中，接地电阻Ｒd应小于或等于４Ω，重复接地电阻应小于或等于１０Ω。

而电压１０００Ｖ以下的中性点不接地系统中，一般规定接地电阻Ｒ为４Ω。

因此，根据实际安装经验，在路灯照明系统中接地电阻Ｒd应小于或等于４Ω。

二、人工接地装置接地电阻的计算人工接地装置常用的有垂直埋设的接地体、水平埋设的接地体以及复合接地体等。

此外，接地电阻大小还与接地体形状有关，在路灯施工应用中，通常使用垂直、水平接地体，这里只简要介绍上述两种接地电阻的计算。

１、垂直埋设接地体的散流电阻垂直埋设的接地体多用直径为５０ｍｍ，长度２－２．５ｍ的铁管或圆钢，其每根接地电阻可按下式求得：Ｒgo＝[ρＬn(4L/d)]/2π配电箱处,馈电未端重复接地,接电电阻可以控制在4欧以内.
2、接地极彩用镀锌角钢50*50*5长2.5米,跨接线40*4扁钢，接电电阻亦控制在4欧以内。

接地电阻测试记录表填
写方法
公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
接地电阻测试记录表填写方法
一、接地电阻测试记录表填写先要注意的地方：
1、测试结果=实测阻值x季节系数；
可参考：接地电阻季节换算系数表
测试月2、3月/4、9月/5、6月/7、8月/10、11月/1、12月
系数 1.0 1.6 1.95 2.4 1.55 1.2
2、接地电阻应定期（至少每季度一次）进行测试；
3、测试人为电工，监测人可以是施工员、安全员等施工管理人员。

二、接地电阻测试记录表怎么填：
1、名称：填写被测对象名称。

即产品名称或零部件名称；
2、型号：填写被测对象的型号或规格。

即产品或零部件型号、规格；
3、
4、测试日期：填写测试的详细日期；
5、
4、气候：填写测试试样周边环境的详细温度和湿度；
5、电阻：采用接地电阻测试仪直接读出来的接地电阻值或原始测试方法通过电流和电压计算出来的接地电阻值。

1
至
/
/
根据配电箱系统图(一）DS-03、配电箱系统图（二）DS-04，首层电气平面图DS-05，将金属管与总配电箱的接地线
连接，经测试，接地电阻小于设计值，满足设计要求。

施工单位
检测调试负责人签名：测试员或施工员专业工长（施工员）签名：综合评价结论/备注：
监理(建设)
单位项目专业监理工程师
（建设单位项目专业负责人）签名：
专业质检
员签名：
检测调试说明：
29-AL1电箱/照明回路
首层
保护接地
0.8
＜1
%/其他：
测试计量器具（仪表、仪器）及其附属设备（器具）的名称/型号、规格/量程/分辨精度/出厂编号/制造厂商/其他要素：
测试点名称/编号所在的施工部位
测试点接 地类别实测值 （Ω）规范（或设计）要求
值≤（Ω）
测试时的环境：
/温度：
℃/相对湿度：
施工依据文件名称及编号
建筑电气施工方案
质量验收依据文件名称及编号《建筑电气工程施工质量验收规范》GB50303-2002测试日期：2019年8月31日2019年8月 31 日最小/实际 抽样数量
全/24回路分部/子分部/分项 （或系统/子系统）建筑电气/室外电气/导管敷设
检验批
编号
GD-C5-71235

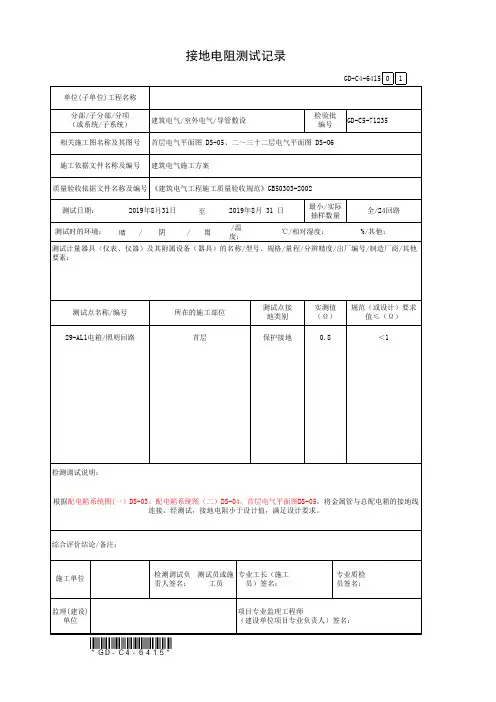

相关施工图名称及其图号首层电气平面图 DS-05、二～三十二层电气平面图 DS-06接地电阻测试记录
GD-C4-6415单位(子单位)工程名称。

临时用电检查验收记录日期：XXX年XX月XX日检查人员：1. 姓名：XXX职务：XXX2. 姓名：XXX职务：XXX被检查单位：单位名称：XXX地址：XXX现场安全措施检查：1. 临时用电箱（编号：XXX）的安装位置是否符合规定，有无安全隐患。

2. 临时用电线路的敷设是否合理，有无过度拉伸、挤压等损坏情况。

3. 临时用电箱、插座等设备是否完好、无磨损、漏电等情况。

4. 临时用电设备是否与非临时用电设备分开，有无混杂现象。

5. 现场人员是否佩戴个人防护用品，是否存在安全隐患。

临时用电施工质量检查：1. 临时用电箱的标识是否齐全、清晰可见。

2. 临时用电线路的接头是否牢固，有无松动、短路等情况。

3. 临时用电线缆的线径是否满足负荷要求，线芯是否损坏。

4. 临时用电线路的绝缘是否良好，有无漏电现象。

5. 临时用电插座是否安装正确，连接是否可靠。

6. 临时用电设备是否按照规定的电气特性使用。

验收情况记录：1. 经过现场检查，发现被检单位的临时用电安全措施符合要求，无安全隐患。

2. 经过现场检查，发现被检单位的临时用电施工质量符合要求，无明显质量问题。

3. 现场人员佩戴个人防护用品，符合相关规定。

4. 临时用电设备的标识清晰可见，线路接头牢固，插座连接可靠。

5. 临时用电线缆线径满足负荷要求，绝缘良好，没有漏电现象。

6. 临时用电设备按照规定的电气特性使用。

发现的问题及整改要求：1. 尽快清理临时用电线路周围的杂物，确保安全通道畅通。

2. 修复临时用电箱的磨损部分，确保设备完好。

3. 加强管理，确保临时用电设备与非临时用电设备分开，避免混杂。

评价：经过本次临时用电检查验收，被检单位的临时用电安全措施和施工质量符合要求，未发现明显问题。

但仍存在一些小问题需要整改。

希望被检单位能够重视电气安全工作，加强管理，确保临时用电设备的安全可靠性。

检查人员：1. 姓名：XXX职务：XXX日期：XXX年XX月XX日2. 姓名：XXX职务：XXX日期：XXX年XX月XX日临时用电检查验收记录（二）1. 引言本次临时用电检查验收记录旨在对临时用电进行全面检查和验收，确保其符合相关安全标准和规范。

精心整理

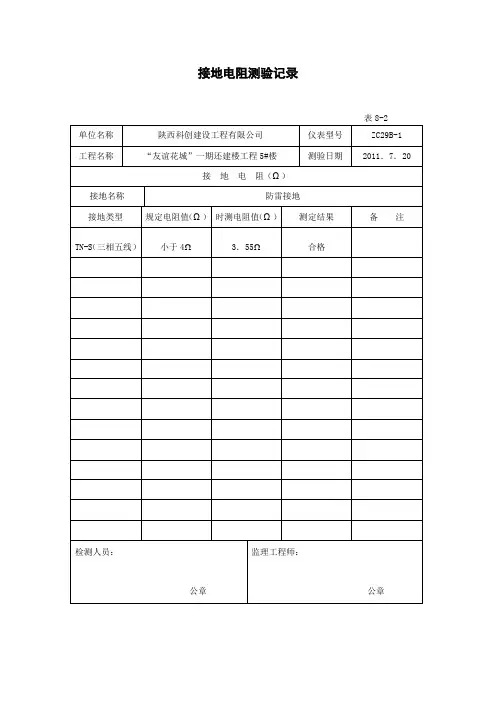

（一）、接地电阻测试记录表
表 3-15
单位名称工程名称
测试类别
测试仪表接地电阻
（防雷接测试对象测试人 / 存在问题及
（接地电阻值
地或重复所在位置测试日期处理方法
测试仪）型号（Ω）
接地）
（二）用电设备、电线电缆绝缘电阻测试记录表
表 3-16
单位名称工程名称
测试对象名测试对测试类别
绝缘测试绕组 - 测试仪表
称象电阻人存在问题及
绕组 / 外壳（兆欧
（设备名称所在位值（ M / 测试处理方法
相线 - 表）型号
或电线电缆）置Ω）日期
相线 / 零线
（三）电工巡视维修工作记录卡
表 3-17
班组名
单位名称
称
工程名称编号
维修内容
序
维修项目及部位设备名称维修人验收人维修日期号
（四）漏电保护装置试跳记录表
施工单位：工程名称：表 3-18
检查安装所在位动作动作试跳
处理方
型号是否动试跳人日期置电流时间式
作。

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*接地电阻测试记录表注：1. 测试结果＝实测电阻×季度系数；2. 接地电阻定期（至少每季度一次）进行测试；3. 测试人为电工，监测人可以是施工员、安全员等施工管理人员。

4. 季节系数参照值：2、3月1.0，4、9月1.5，6月1.9，7、8月2.4，10、11月1.55，1、12月1.2。

接地电阻测试记录表填写方法接地电阻测试记录表填写先要注意的地方：1、测试结果=实测阻值x季节系数；2、接地电阻应定期（至少每季度一次）进行测试；3、测试人为电工，监测人可以是施工员、安全员等施工管理人员。

接地电阻测试记录表怎么填：1、名称：填写被测对象名称。

即产品名称或零部件名称；2、型号：填写被测对象的型号或规格。

即产品或零部件型号、规格；3、测试日期：填写测试的详细日期；4、气候：填写测试试样周边环境的详细温度和湿度；5、电阻：采用接地电阻测试仪直接读出来的接地电阻值或原始测试方法通过电流和电压计算出来的接地电阻值。

工作接地。

在正常或事故情况下，为了保证电气设备可靠运行，而必须在电力系统中某一点进行接地，称为工作接地。

此种接地可采取直接接地或经特殊装置接地。

如变压器中性点的直接接地或经消弧线圈接地。

保护接地。

为防止因绝缘损坏而遭受触电的危险，将与电气设备带电部分相绝缘的金属外壳或构架，同接地体之间做良好的连接，称为保护接地。

如变压器底座和外壳接地、配电盘的框架接地、互感器的二次绕组接地，将与带电部分相绝缘的电气设备的金属外壳或构架，与中性点直接接地系统中的保护中性线相连接等。

重复接地。

将中性线上的一点或多点与大地再次做金属连接，称为重复接地。

如在三相四线制的中性线首端、分支点及沿线每1千米处和接户线处做的接地、与高压线路同杆架设的低压线路的中性线在共敷段首末段接地等。

防雷接地。

为了防止人、畜、建筑物、架空线路等遭受雷击而做的接地，称为防雷接地。
