电气绝缘电阻、接地电阻测试记录表模板

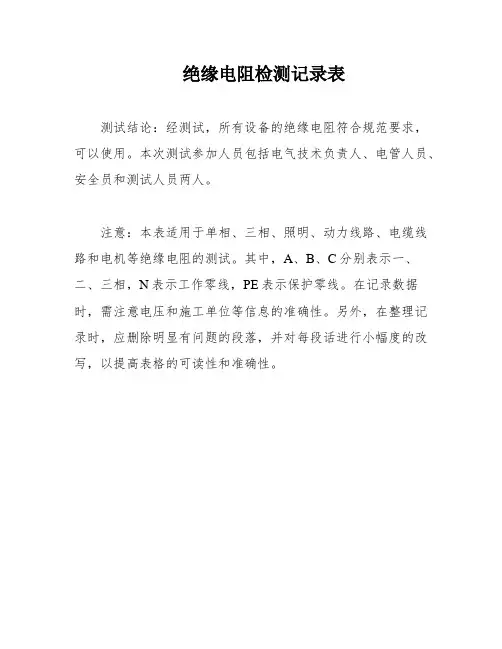

绝缘电阻检测记录表
测试结论：经测试，所有设备的绝缘电阻符合规范要求，可以使用。

本次测试参加人员包括电气技术负责人、电管人员、安全员和测试人员两人。

注意：本表适用于单相、三相、照明、动力线路、电缆线路和电机等绝缘电阻的测试。

其中，A、B、C分别表示一、二、三相，N表示工作零线，PE表示保护零线。

在记录数据时，需注意电压和施工单位等信息的准确性。

另外，在整理记录时，应删除明显有问题的段落，并对每段话进行小幅度的改写，以提高表格的可读性和准确性。

电气绝缘电阻测试记录
注:1、每月实测一次，并填写该表格；2、电缆相间的绝缘电阻值不应小于0.5 MΩ。

电气接地电阻测试记录
注: 1、每月实测一次，并填写该表格；2、√位置应如实填写。

注：1、总配房或箱内漏保额定漏电动作时间与额定漏电动作电流的乘积不应大于30mA.Ｓ；
开关箱内漏保额定漏电动作时间不应大于0.1s,额定漏电动作电流不应大于30 mA;
使用于潮湿或有腐蚀介质场所漏保额定漏电动作电流不应大于15mA。

2、漏电保护器测试按照说明书要求进行，一般情况下测试每月至少一次；。

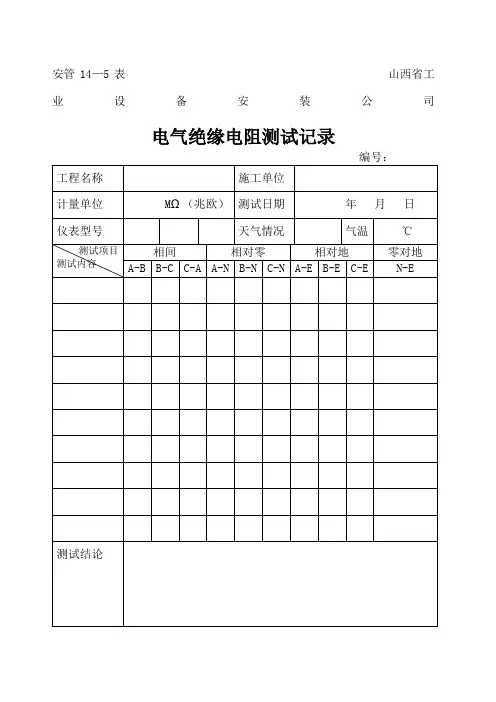

安管14—5表山西省工业设备安装公司
电气绝缘电阻测试记录
缆线路、电机等绝缘电阻的测试；
2、表中A代表第一相、B代表第二相、C代表第三相、N代表零线、（中性线）、
NE代表接地线。

安管14—6表山西省工业设备安装公司
电气接地电阻测试记录
注：本表适用于各种类型接地电阻测试。

填表说明：
1、施工现场专用的中性点直接接地的电力线路中必须采用TN-S接零保护系统。

当施工现场与外电线路共用同一供电系统时，电力线路采用TT系统，不得一部分设备作保护接零，另一部分设备作保护接地。

2、变压器（发电机）总容量不超过100KVA，工作接地电阻、保护接地电阻不大于10Ω,重复接地电阻每一处不大于30Ω,但重复接地不少于三处，所有重复接地电阻的并联等效电阻不大于10Ω。

3、变压器（发电机）总容量在100KVA以上，工作接地电阻、保护接地电阻不大于4Ω，重复接地电阻不大于10Ω，但重复接地不少于三处。

绝缘电阻测试记录报验申请表
工程名称:XXXXXXXX
编号：
绝缘电阻测试记录（一）
注：1、本表适用于单相、三相的动力电气设备、动力与照明线路以及电力电缆、插座等绝缘电阻测试；
2、电线电缆穿钢导管时，尚应测试其相线、零线对地“E”的绝缘电阻。

绝缘电阻测试记录（一）
注：1、本表适用于单相、三相的动力电气设备、动力与照明线路以及电力电缆、插座等绝缘电阻测试；
注：1、本表适用于单相、三相的动力电气设备、动力与照明线路以及电力电缆、插座等绝缘电阻测试；
注：1、本表适用于单相、三相的动力电气设备、动力与照明线路以及电力电缆、插座等绝缘电阻测试；
注：1、本表适用于单相、三相的动力电气设备、动力与照明线路以及电力电缆、插座等绝缘电阻测试；
注：1、本表适用于单相、三相的动力电气设备、动力与照明线路以及电力电缆、插座等绝缘电阻测试；
注：1、本表适用于单相、三相的动力电气设备、动力与照明线路以及电力电缆、插座等绝缘电阻测试；
注：1、本表适用于单相、三相的动力电气设备、动力与照明线路以及电力电缆、插座等绝缘电阻测试；
注：1、本表适用于单相、三相的动力电气设备、动力与照明线路以及电力电缆、插座等绝缘电阻测试；
绝缘电阻测试记录（一）
注：1、本表适用于单相、三相的动力电气设备、动力与照明线路以及电力电缆、插座等绝缘电阻测试；
注：1、本表适用于单相、三相的动力电气设备、动力与照明线路以及电力电缆、插座等绝缘电阻测试；
注：1、本表适用于单相、三相的动力电气设备、动力与照明线路以及电力电缆、插座等绝缘电阻测试；。

接地电阻测试记录表 E5-1编号：工程名称1#楼仪表型号ZC-8测试日期年月日计量单位Ω（欧姆）天气情况晴气温25℃□防雷接地□计算机接地□工作接地接地□保护接地□防静电接地□逻辑接地类型重复接地√综合接地□医疗设备接地□设计□≤10Ω□≤4Ω√≤ 1Ω要求□≤Ω?□≤Ω测试结论：经测试计算，接地电阻为Ω，符合设计要求和《建筑电气工程施工质量验收规范》（GB50303-2002）规定。

参施工单位加监理（建设）单位人技术负责人质检员施工员员签字本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

电气绝缘电阻测试记录表 E5-2工程名称计量单位仪表型号试验内容一层层数1AL3-1、路支路 1别、支路 2名称支路 3、支路 4编号支路 5测试结论：编号：1# 楼测试日期2015 年月日Ω( 欧姆 )天气状况晴ZC-7电压220V气温25℃相间相对零相对地零对地L 1-L 2L 2-L 3L 3-L 1L 1-N L 2-N L 3-N L1-PE L2 -PE L 3-PE N-PE750700700700 600650700700 700750750700 700700700700 750600650700经测试：线路绝缘良好，符合设计要求和（建筑电气工程质量验收规范）（GB50303-2002）的规定参施工单位加监理（建设）单位人技术负责人质检员施工员员签字本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

配电箱、插座、开关、灯具接线（接地）通电检查记录表 E5-3编号：工程名称1#楼施工单位系统名称（编号）检查时间年月日或层段序号检查项目型号安装数量检查数量检查情况或编号住宅总配电+2+B1-AL01 2 台 2 台配箱1电箱配电箱AL,ALa182 台182 台AP86KSGY110N520 个520 个照明器具开关KG31/1/2BY40 个40 个2空调控制开关单相二极KG426/10uS66 个66 个插单相三极3座三相四极或三相五极灯吸顶灯、442 盏442 盏YJD356-1X224安全出口270 盏270 盏具YJD201-1X8W标准灯检查结论参施工单位加监理（建设）单位人技术负责人质检员施工员员签字本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

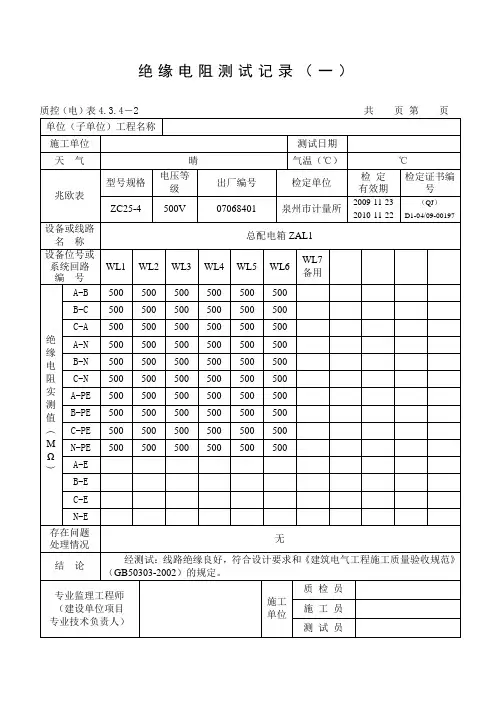

绝缘电阻测试记录（一）质控（电）表 4.3.4 －2单位（子单位）工程名称施工单位测试日期天气晴气温（℃）型号规格电压等出厂编号检定单位级兆欧表ZC25-4 500V 07068401 泉州市计量所设备或线路总配电箱 ZAL1 名称设备位号或WL7 系统回路WL1 WL2 WL3 WL4 WL5 WL6备用编号A-B 500 500 500 500 500 500B-C 500 500 500 500 500 500C-A 500 500 500 500 500 500绝A-N 500 500 500 500 500 500缘B-N 500 500 500 500 500 500电阻C-N 500 500 500 500 500 500实A-PE 500 500 500 500 500 500测B-PE 500 500 500 500 500 500值︵C-PE 500 500 500 500 500 500M N-PE 500 500 500 500 500 500Ω︶A-EB-EC-EN-E共页第页℃检定检定证书编有效期号2009-11-23（QJ）2010-11-22D1-04/09-00197存在问题无处理情况结论经测试：线路绝缘良好，符合设计要求和《建筑电气工程施工质量验收规范》（GB50303-2002）的规定。

专业监理工程师质检员施工（建设单位项目施工员单位专业技术负责人）测试员质控（电）表 4.3.4 －2 共页第页单位（子单位）工程名称施工单位测试日期天气晴气温（℃）℃型号规格电压等出厂编号检定单位检定检定证书编级有效期号兆欧表2009-11-23 （ QJ）ZC25-4 500V 07068401 泉州市计量所2010-11-22 D1-04/09-00197 设备或线路配电箱 1AL1名称设备位号或系统回路W1 W2 W3 W4 W5 W6 W7 W8 W9 W10 W11 编号A-B 500 500 500B-C 500 500 500C-A 500 500 500绝A-N 500 500 200 500缘B-N 500 500 500 500电阻C-N 500 500 500 80 100 500 500 200 200实A-PE 500 500 500 500测B-PE 500 500 200 500值︵C-PE 500 500 500 200 500 500 200 100 200 MN-PE 500 500 500 500 500 500 500 500 200 500 100 ΩA-E︶B-EC-EN-E存在问题无处理情况结论经测试：线路绝缘良好，符合设计要求和《建筑电气工程施工质量验收规范》（GB50303-2002）的规定。

电气绝缘电阻测试记录
注:1、每月实测一次，并填写该表格；2、电缆相间的绝缘电阻值不应小于0.5 MΩ。

电气接地电阻测试记录
注: 1、每月实测一次，并填写该表格；2、√位置应如实填写。

注：1、总配房或箱内漏保额定漏电动作时间与额定漏电动作电流的乘积不应大于30mA.Ｓ；
开关箱内漏保额定漏电动作时间不应大于0.1s,额定漏电动作电流不应大于30 mA;
使用于潮湿或有腐蚀介质场所漏保额定漏电动作电流不应大于15mA。

2、漏电保护器测试按照说明书要求进行，一般情况下测试每月至少一次；。
