电气接地电阻测试记录------试验表50

电气试验报告Revised by Liu Jing on January 12, 2021电气试验报告地点：邵东县仙槎桥界峰钢铁丿实验性质：交接审核：实验：2017年10 月8号配电变压器实验报告实验结论：合格审核:测试员:柱上真空开关实验报告1、铭牌2、柱上开关绝缘电阻测量使用仪器：3、主回路直流电阻测量使用仪器：QJ44 仪器编号:4＞交流耐压试验使用仪器：仪器编号:5、接地电阻测试使用仪器：ZC-8 仪器编号:6、开关电流比：200/5 400/5 600/57、实验结论：合格复审：初审: 测试变压器进线电缆交接试验记录一、铭牌参数天气：晴实验日期：年月、主绝缘电阻测量：温度：湿度：、外护套、内衬层绝缘电阻测量：温度：湿度：、交流耐压试验:4、电阻测试实验结论：合格审核：________________________ 实验人员：10KV进线电缆交接实验记录一、铭牌参数天气：晴实验日期：年月、主绝缘电阻测量：温度：湿度：、外护套、内衬层绝缘电阻测量：温度：湿度：、交流耐压试验:、电阻测试实验结论：合格审核： ________________________ 实验人员:柜内（真空）开关实验报告、开关绝缘电阻测量使用仪器：ZC11D-5 仪器编号：610011、主回路直流电阻测量交流耐压试验使用仪器：仪器编号:实验结论：合格复审： 测试员:柜内(真空)开关实验报告、铭牌、开关绝缘电阻测量使用仪器：仪器编号:、主回路直流电阻测量、交流耐压试验、机械动作特性实验(电操机构需要时)实验结论：合格复审：测试员：柜内(真空)开关实验报告、铭牌、开关绝缘电阻测量、主回路直流电阻测量、交流耐压试验使用仪器：仪器编号:、机械动作特性实验(电操机构需要时)实验结论：合格复审：测试员:计量柜电压互感器实验报告2、开关绝缘电阻测量使用仪器：仪器编号:3、接地电阻测试使用仪器：ZC-8 仪器编号:4、电压变比及误差测量56实验结论：合格复审：初审：测试员:避雷器实验报告审核:、铭牌、绝缘电阻测量使用仪器：仪器编号: 、直流下的参考电压测量及直流参考电压下的泄漏电流使用仪器：仪器编号:实验结论：合格测试员:接地电阻实验报告7、铭牌8、接地电阻测试台式变实验结论：合格审核:测试员:安全工器具实验报告委托单位：邵东县仙槎桥界峰钢铁厂实验口期：2017年10月审核:。

表B.0.7
地下室1-5~1-12轴交1-A~1-D轴基础隐蔽水电安装工程报审、报验表
工程名称：森马电商物流项目（温州市瓯海中心区横屿单元B-29地块工程）地下
室编号：
本表一式三份，经监理单位审批后，建设单位、监理单位、承包单位各存一份。

接地电阻试验记录
接地装置安装现场检查原始记录表
共 1 页第 1 页
监理校核：检查：记录：验收日期：
地下室1-5~1-12轴交1-A~1-D轴基础接地装置安装工程隐蔽工程检查验收记录
编号:
建筑物等电位连接现场检查原始记录表
共 1 页第 1 页
收日期
地下室1-5~1-12轴交1-A~1-D轴基础等电位连接隐蔽工程检查验收记录
编号:
防雷引下线现场检查原始记录表
共 1 页第 1 页
监理校核：检查：记录：验收日期：
地下室1-5~1-12轴交1-A~1-D轴基础防雷引下线隐蔽工程检查验收记录
编号:
地下室1-5~1-12轴交1-A~1-D轴底板
排水管道隐蔽工程验收记录
编号:
导管敷设检验批质量验收记录
导管敷设导管敷设现场检查原始记录表
共 1 页第 1 页
监理校核：检查：记录：验收日期：
地下室1-5~1-12轴交1-A~1-D轴底板导管敷设隐蔽工程验收记录
编号:。

电气试验1-501、断电灭火紧急切断带电线路导线时，剪断的位置应选择在电源方向的支持物附近。

[单选题] *对(正确答案)错2、能维持稳定电晕放电的不均匀电场，一般可称为稍不均匀电场。

[判断题] *对错(正确答案)3、电气试验中，防止误试验就是要防止搞错试验项目和试验标准执行错误。

[判断题] *对(正确答案)错4、直流电阻测量的方法中，电流、电压表法又称直流压降法。

[判断题] *对(正确答案)错5、线圈匝数越多，线圈电感越大。

[判断题] *对(正确答案)错6、为确保安全，户外变电装置的围墙高度一般应不低于3米。

[判断题] *对错(正确答案)7、断电灭火紧急切断带电线路导线时，剪断的位置应选择在电源方向的支持物附近。

[判断题] *对(正确答案)错8、电火花、电弧的温度很高，不仅能引起可燃物燃烧，还能使金属熔化、飞溅，构成危险的火源。

[判断题] *对(正确答案)错9、绝缘介质在交流电压作用下，其中电容性的电流的大小与被试品的电容量大小有关。

[判断题] *对(正确答案)错10、当固体绝缘受到较大的应力或振动而因此出现裂缝时，其击穿电压将显著下降。

[判断题] *对(正确答案)错11、工作票是准许在电气设备上工作的书面命令，是执行保证安全技术措施的书面依据，一般有三种格式。

[判断题] *对错(正确答案)12、在变电所进行电气设备试验，当试验结束后，试验负责人在撤离现场前，应向变电所负责人详细交代试验结果是否合格。

[判断题] *对(正确答案)错13、在进行直流高压试验时，应采用负极性接线。

[判断题] *对(正确答案)错14、判断导体内的感应电动势的方向时，应使用右手定则。

[判断题] *对(正确答案)错15、对运行中可能产生电火花、电弧和高温危险的电气设备和装置，不应放置在易燃的危险场所。

[判断题] *对(正确答案)错16、根据冲击耐压试验的冲击波的不同波形，可分为雷电冲击波试验、操作冲击波试验、全波试验及截波试验。

附件：工程施工现场应急预案及安全保证措施一、编制原则1、以人为本,安全第一原则。

把保障人民群众生命财产安全,最大限度地预防和减少突发事件所造成的损失作为首要任务。

2、统一领导,分级负责原则。

在本项目部领导统一组织下,发挥各职能部门作用,逐级落实安全生产责任,建立完善的突发事件应急管理机制。

3、依靠科学,依法规范原则。

科学技术是第一生产力,利用现代科学技术,发挥专业技术人员作用,依照行业安全生产法规,规范应急救援工作。

4、预防为主,防止结合原则。

认真贯彻安全第一,预防为主,综合治理的基本方针,坚持突发事件应急与预防工作相结合,重点做好预防、预测、预警、预报和常态下风险评估、应急准备、应急队伍建设、应急演练等项工作。

确保应急预案的科学性、权威性、规范性和可操作性。

二、编制目的1、应急预案应针对那些可能造成企业、系统人员死亡或严重伤害、设备和环境受到严重破坏的突发性灾害,如触电事故、泥石流灾害、火灾、环境破坏等。

2、应急预案是对日常安全管理工作的必要补充,应急预案应以完善的预防措施为基础,体现“安全第一、预防为主”的方针。

3、应急预案应以努力保护人身安全、防止人员伤害为第一目的,同时兼顾设备和环境的防护,尽量减少灾害的损失程度。

4、应急预案应结合实际,措施明确具体,具有很强的可操作性。

5、应急预案应经常检查修订,以保证先进科学的防灾、减灾设备和措施被采用。

三、应急组织机构及职责1、应急组织机构为加强安全领导,进行系统化、网络化管理,项目部成立应急预案管理领导小组,项目经理任组长,项目总工程师、常务副经理、安全总监、项目副经理为副组长,各职能部门负责人、安全环保部安全员、各施工队专职安全员、施工队队长为组员,负责日常的安全管理工作。

2、应急领导小组职责负责重、特大事故的现场应急抢险救援指挥,对施工现场突发性情况进行技术、资金和设备支持,在施工现场发生重特大事故时以最快的时间达到现场,分析紧急状态和确定风险事故级别,负责分部和有关地方管理部门、组织、机构联络和报告事故情况,制定抢险救援的方案措施,领导现场应急抢险救援工作,确定紧急状态的解除,协助事故原因的调查和处理工作。

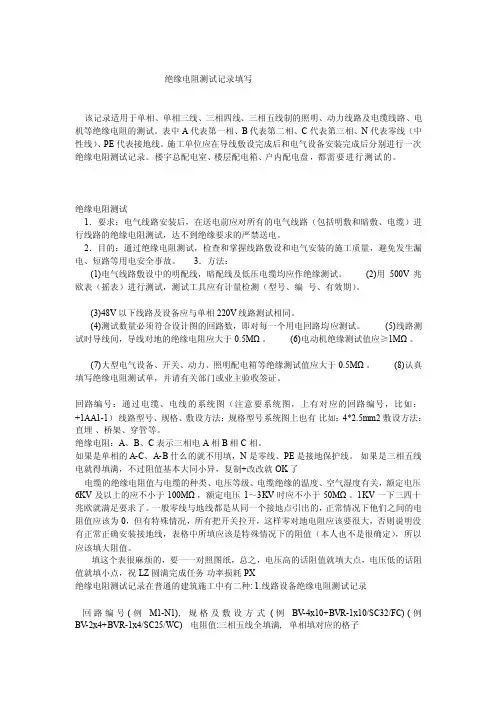

绝缘电阻测试记录填写该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

表中 A 代表第一相、 B 代表第二相、 C 代表第三相、 N 代表零线(中性线、 PE 代表接地线。

施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。

楼宇总配电室、楼层配电箱、户内配电盘,都需要进行测试的。

绝缘电阻测试1.要求:电气线路安装后,在送电前应对所有的电气线路(包括明敷和暗敷、电缆进行线路的绝缘电阻测试,达不到绝缘要求的严禁送电。

2.目的:通过绝缘电阻测试,检查和掌握线路敷设和电气安装的施工质量,避免发生漏电、短路等用电安全事故。

3.方法:(1电气线路敷设中的明配线,暗配线及低压电缆均应作绝缘测试。

(2用 500V 兆欧表(摇表进行测试,测试工具应有计量检测(型号、编号、有效期。

(348V以下线路及设备应与单相 220V 线路测试相同。

(4测试数量必须符合设计图的回路数,即对每一个用电回路均应测试。

(5线路测试时导线间,导线对地的绝缘电阻应大于0.5M Ω。

(6电动机绝缘测试值应≥ 1M Ω。

(7大型电气设备、开关、动力、照明配电箱等绝缘测试值应大于0.5M Ω。

(8认真填写绝缘电阻测试单,并请有关部门或业主验收签证。

回路编号:通过电缆、电线的系统图(注意要系统图,上有对应的回路编号,比如: +1AA1-1 线路型号、规格、敷设方法:规格型号系统图上也有比如:4*2.5mm2 敷设方法:直埋、桥架、穿管等。

绝缘电阻:A 、 B 、 C 表示三相电 A 相 B 相 C 相。

如果是单相的 A-C、 A-B 什么的就不用填, N 是零线、 PE 是接地保护线。

如果是三相五线电就得填满,不过阻值基本大同小异,复制 +改改就 OK 了电缆的绝缘电阻值与电缆的种类、电压等级、电缆绝缘的温度、空气湿度有关, 额定电压 6KV 及以上的应不小于100M Ω,额定电压 1~3KV 时应不小于 50M Ω。

接地电阻测试记录表最新→ 线路测试记
录表最新
测试日期：_________
测试人员：_________
测试概述
本次测试旨在验证线路的接地电阻情况，请参考以下测试记录。

测试记录
测试评估
根据测试结果，对每条线路的接地电阻进行评估，并判断是否合格。

请填写以下评估结果。

结论
根据测试结果及评估，以下为本次测试的结论。

1. 对于未合格的线路，请提出相应的改善方案，并尽快处理。

2. 对于合格的线路，请定期进行接地电阻测试，以确保其维持合格状态。

备注
请在此处填写任何额外的备注或建议。

绝缘电阻测试记录填写该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

表中A代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。

施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。

楼宇总配电室、楼层配电箱、户内配电盘，都需要进行测试的。

绝缘电阻测试1．要求：电气线路安装后，在送电前应对所有的电气线路（包括明敷和暗敷、电缆）进行线路的绝缘电阻测试，达不到绝缘要求的严禁送电。

2．目的：通过绝缘电阻测试，检查和掌握线路敷设和电气安装的施工质量，避免发生漏电、短路等用电安全事故。

3．方法：(1)电气线路敷设中的明配线，暗配线及低压电缆均应作绝缘测试。

(2)用500V兆欧表（摇表）进行测试，测试工具应有计量检测（型号、编号、有效期）。

(3)48V以下线路及设备应与单相220V线路测试相同。

(4)测试数量必须符合设计图的回路数，即对每一个用电回路均应测试。

(5)线路测试时导线间，导线对地的绝缘电阻应大于0.5MΩ。

(6)电动机绝缘测试值应≥1MΩ。

(7)大型电气设备、开关、动力、照明配电箱等绝缘测试值应大于0.5MΩ。

(8)认真填写绝缘电阻测试单，并请有关部门或业主验收签证。

回路编号：通过电缆、电线的系统图（注意要系统图，上有对应的回路编号，比如：+1AA1-1）线路型号、规格、敷设方法：规格型号系统图上也有比如：4*2.5mm2 敷设方法：直埋、桥架、穿管等。

绝缘电阻：A、B、C表示三相电A相B相C相。

如果是单相的 A-C、A-B什么的就不用填，N是零线、PE是接地保护线。

如果是三相五线电就得填满，不过阻值基本大同小异，复制+改改就OK了电缆的绝缘电阻值与电缆的种类、电压等级、电缆绝缘的温度、空气湿度有关，额定电压6KV及以上的应不小于100MΩ，额定电压1～3KV时应不小于50MΩ。

1KV一下三四十兆欧就满足要求了。

如何填写电气接地电阻测试记录和电气绝缘电阻测试记录电气测试记录：电气绝缘电阻测试：A、B、C是三根(即火线)N为零线，PE为例:A-N是指相线A与零线N之间的绝缘电阻;C-PE是指相线C与PE 之间绝缘电阻；AL-1-1箱插-1其中AL是指照明配电箱，第一个-1是指一层，第二个-1是指1号箱插是指插座手哪；AL-1-1箱插-1综合意思为一层1号照明配电箱插座埋型1回路。

为了使交流电有很方便的动力转换功能，通常工业用电采用三相且电流相位（反映电流的方向大小）相互相差120度。

通常我们将每一根这样的导线称为相线（火线）。

接地电阻一般是4Ω以下，防雷接地电阻10Ω以下，绝缘电阻国标是相对相0.38MΩ相对地0.22MΩ，新安装的都是要0.5MΩ以上，表格填写一般是50～100左右，就是测量了有500的，一般也不要填高。

注意：《安全规程》规定是接地网任何一点接地电阻不能大于2Ω，防雷接地电阻10Ω以下。

绝缘电阻表格填写绝缘性能不能小于11KΩ就不会有错的。

《安全规程规定9KΩ》。

扩展资料：测试仪器很多厂家普通用高阻计，在工作时，仪弯薯猜器自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。

使用前，首先要做好以下各种准备：（1）测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。

（2）对可能感应出的设备，必须消除这种可能性后，才能进行测量。

（3）被测物表面要清洁，减少，确保测量结果的正确性。

（4）测量前要检查仪器是否处于正常工作状态，主要检查其“0”和“∞”两点。

兆欧表即摇动手柄，使电机达到额定转速，兆欧表在短路时应指在“0”位置，开路时应指在“∞”位置。

（5）仪器应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。

做好上述准备工作后就可以进行测量了，在测量时，还要注意正确接线，否则将引起不必要的误差甚至错误。

建筑施工临时用电规范》XXX发布了关于施工现场临时用电安全技术规范的标准46-88，该标准旨在贯彻国家安全生产的方针政策和法规，保障施工现场用电安全，防止触电事故发生，促进建设事业发展。

该规范适用于全民、集体、个体单位的工业与民用建筑施工现场临时用电工程中的中性点直接接地的380/220V三相四线制的低压电力系统。

对于1KV及以上的高压变配电工程，应按照国家有关标准、规范执行。

其他有技术问题的建筑施工现场临时用电应遵守现行国家标准、规范。

在用电管理方面，施工组织设计是重要的一环。

对于临时用电设备在5台及以上或设备总容量在50KW及以上者，应编制临时用电施工组织设计。

对于临时用电设备在5台以下各设备总容量在5KW以下者，应制定安全用电技术措施和电气防火措施。

临时用电施工组织设计的内容各步骤应包括现场院勘探、确定电源进线变电所、配电室、总配电箱、分配电箱等的位置及线路走向、进行负荷计算、选择变压器容量、异线截面和电器的类型、规格、绘制电气平面图、立面图和接线系统图、制定安全用电技术措施和电气防火措施。

临时用电工程图纸必须单独绘制，并作为临时用电施工的依据。

临时用电施工组织设计必须由电气工程技术人员编制，技术负责人审核，经主管部门批准后实施。

变更临时用电施工组织设计时必须履行规定手续，并补充有关图纸资料。

在专业人员方面，安装、维修或拆除临时用电工程必须由电工完成，电工等级应同工程的难易程度和技术复杂性相适应。

各类用电人员应掌握安全用电基本知识和所用设备的性能，使用设备前必须按规定穿戴和配备好相应的防护用品，并检查电气装置和保护设施是否完好，严禁设备带“病”运转。

停用的设备必须拉闸断电，锁好开关箱，负责保护所用设备的负荷线、保护零线和开关箱，发现问题及时报告解决，搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。

安全技术档案也是非常重要的，施工现场临时用电必须建立安全技术档案，其内容包括：临时用电施工组织设计、用电设备的安装、运行、维护、检查、维修记录、电气防火措施的实施情况和安全事故的处理等。

接地电阻测试方法（图解）一、接地电阻测试要求：a.交流工作接地，接地电阻不应大于4Ω；b.安全工作接地，接地电阻不应大于4Ω；c.直流工作接地，接地电阻应按计算机系统具体要求确定；d.防雷保护地的接地电阻不应大于10Ω；e.对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。

二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。

亦可测量低电阻导体的电阻值和土壤电阻率。

三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳，外有皮壳便于携带。

附件有辅助探棒导线等，装于附件袋。

其工作原理采用基准电压比较式。

四、使用前检查测试仪是否完整，测试仪包括如下器件。

1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。

1.2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。

2、操作步骤2.1、仪表端所有接线应正确无误。

2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。

2.3、仪表放置水平后，调整检流计的机械零位，归零。

2.4、将“倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。

当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。

此时刻度盘上读数乘上倍率档即为被测电阻值。

2.5、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。

2.6、如果发现仪表检流计指针有抖动现象，可变化摇柄转速，以消除抖动现象。

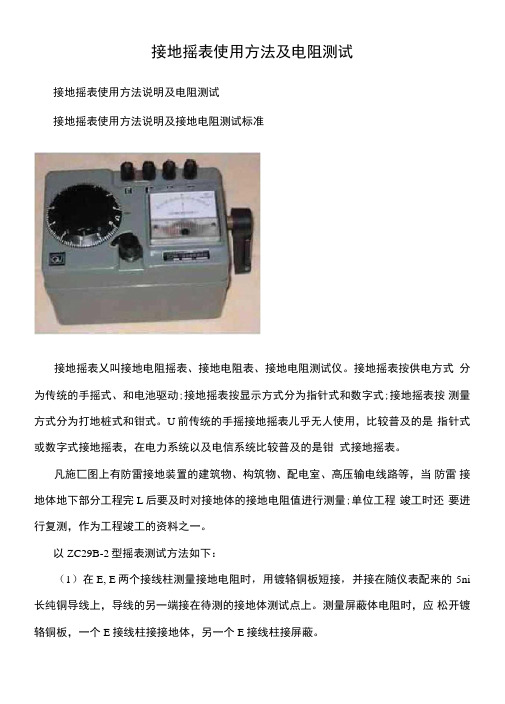

接地摇表使用方法及电阻测试接地摇表使用方法说明及电阻测试接地摇表使用方法说明及接地电阻测试标准接地摇表乂叫接地电阻摇表、接地电阻表、接地电阻测试仪。

接地摇表按供电方式分为传统的手摇式、和电池驱动;接地摇表按显示方式分为指针式和数字式;接地摇表按测量方式分为打地桩式和钳式。

U前传统的手摇接地摇表儿乎无人使用，比较普及的是指针式或数字式接地摇表，在电力系统以及电信系统比较普及的是钳式接地摇表。

凡施匸图上有防雷接地装置的建筑物、构筑物、配电室、高压输电线路等，当防雷接地体地下部分工程完L后要及时对接地体的接地电阻值进行测量;单位工程竣工时还要进行复测，作为工程竣工的资料之一。

以ZC29B-2型摇表测试方法如下：（1）在E, E两个接线柱测量接地电阻时，用镀辂铜板短接，并接在随仪表配来的5ni 长纯铜导线上，导线的另一端接在待测的接地体测试点上。

测量屏蔽体电阻时，应松开镀辂铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。

（2）P柱接随仪表配来的20m纯铜导线，导线另一端接插针。

（3）C柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。

2接地电阻测试仪设置的技术要求（1）接地电阻测试仪应放置在离测试点1, 3m处，放置应平稳，便于操作。

（2）每个接线头的接线柱都必须接触良好，连接牢固。

（3）两个接地极插针应设置在离待测接地体左右分别为20m和40m的位置;如果用一直线将两插针连接，待测接地体应基本在这一直线上。

（4）不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。

（5）如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120?,更不可同方向设置。

（6）两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置。

（7）雨后连续7个晴天后才能进行接地电阻的测试。

（8）待测接地体应先进行除锈等处理，以保证可靠的电气连接。

3接地电阻测试仪的操作要领（1）测试仪设置符合规范后才开始接地电阻值的测量。

精心整理接地装置测试-、概述接地装置的特性参数接地装置的电气完整性、接地阻抗、场区地表电位梯度、接触电位差、跨步电位差、转移电位等参数或指标。

除了电气完整性，其他参数为工频特性参在GB50150-2006中规定电气设备和防雷设施的接地装置的试验项目应包括下列内容：K接地网电气完整性测试；2、接地阻抗；在DLT475-2006接地装置特性参数测量导则中规定：大型接地装置的特性参数测试应该包含以下内容：电气完整性测试，接地阻抗测试，场区地表电位梯度测试，接触电位差.跨步电位差及转移电位的测试。

在其他接地装置的特性参数测试中应尽量包含以上内容。

柳树额要求测量场区地表电位梯度。

在此重点介绍电气完整性测试、接地阻抗测试及场区地表电位梯度测试，其他内容简要介绍。

二、名词解释接地极埋入地中并直接与大地接触的金属导体。

接地线电力设备应接地的部位与地下接地极之间的金属导体，也称为接地引下线。

接地装置接地极与接地线的总和。

大型接地装置精心整理HOkV及以上电压等级变电所的接地装置，装机容量在200MW以上的火电厂和水电厂的接地装置，或者等效面积在5000m2以上的接地装置。

接地网由垂直和水平接地极组成的，供发电厂、变电所使用的，兼有泄流和均压作用的水平网状接地装置。

接地装置的电气完整性接地装置中应该接地的各种电气设备之间，接地装置的各部分及与各设备之间的电气连接性，即直流电阻值，也称为电气导通性。

在GB50150-2006中规定，直流电阻值不应大于0.2Q。

接地阻抗接地装置对远方电位零点的阻抗-数值上为接地装置与远方电位零点间的电位差，与通过接地装置流入地中的电流的比值。

按冲击电流求得的接地阻抗称为冲击接地阻抗；按工频电流求得的接地阻抗称为工频接地阻抗。

场区地表电位梯度当接地短路电流或试验电流流过接地装置时，被试接地装置所在的场区地表面形成的电位梯度。

跨步电位差当接地短路电流流过接地装置时，地面上水平距离为1.0m的两点间的电位差。

该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

表中A代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）接地线。

施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。

楼宇总配电室、楼层配电箱、户内配电盘，都需要进行测试的。

绝缘电阻测试1．要求：电气线路安装后，在送电前应对所有的电气线路（包括明敷和暗敷、电缆）进行线路的绝缘电阻测试，达不到绝缘要求的严禁送电。

2．目的：通过绝缘电阻测试，检查和掌握线路敷设和电气安装的施工质量，避免发生漏电、短路等用电安全事故。

3．方法：(1)电气线路敷设中的明配线，暗配线及低压电缆均应作绝缘测试。

(2)用500V兆欧表（摇表）进行测试，测试工具应有计量检测（型号、编号、有效期）。

(3)48V以下线路及设备应与单相220V线路测试相同。

(4)测试数量必须符合设计图的回路数，即对每一个用电回路均应测试。

(5)线路测试时导线间，导线对地的绝缘电阻应大于0.5MΩ。

(6)电动机绝缘测试值应≥1MΩ。

(7)大型电气设备、开关、动力、照明配电箱等绝缘测试值应大于0.5MΩ。

(8)认真填写绝缘电阻测试单，并请有关部门或业主验收签证。

回路编号：通过电缆、电线的系统图（注意要系统图，上有对应的回路编号，比如：+1AA1-1）线路型号、规格、敷设方法：规格型号系统图上也有比如：4*2.5mm2 敷设方法：直埋、桥架、穿管等。

绝缘电阻：A、B、C表示三相电A相B相C相。

如果是单相的A-C、A-B什么的就不用填，N是零线、PE是接地保护线。

如果是三相五线电就得填满，不过阻值基本大同小异，复制+改改就OK了电缆的绝缘电阻值与电缆的种类、电压等级、电缆绝缘的温度、空气湿度有关，额定电压6KV 及以上的应不小于100MΩ，额定电压1～3KV时应不小于50MΩ。

1KV一下三四十兆欧就满足要求了。

一般零线与地线都是从同一个接地点引出的，正常情况下他们之间的电阻值应该为0，但有特殊情况，所有把开关拉开，这样零对地电阻应该要很大，否则说明没有正常正确安装接地线，表格中所填应该是特殊情况下的阻值（本人也不是很确定），所以应该填大阻值。

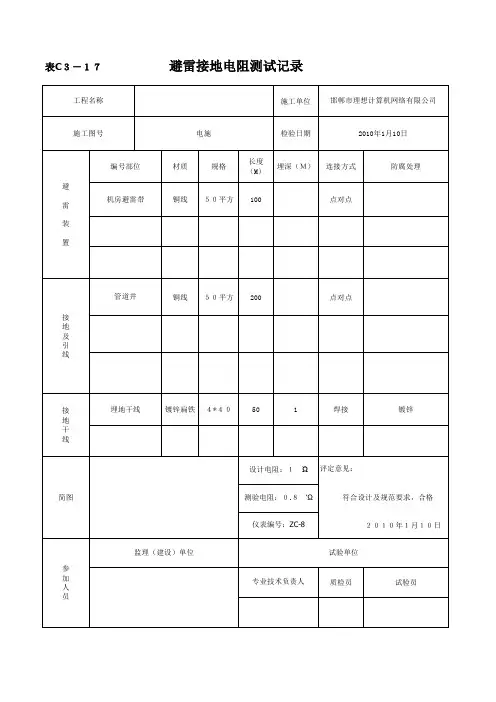

接地电阻测试记录范本1.接地电阻测试记录表单填写工程名称**建设项目编号*******测试日期*年*月*日仪表型号（就是你检测时所用的仪器型号）如仪器名称：防雷元件测试仪仪器型号：F-2仪器号：HC06天气情况气温接地电阻就你所检测的这块的就打钩如：防雷接地，就钩防雷接地设计要求就看建筑电器设计总说明图的防雷接地块（防雷接地的），哪里是几就钩几。

如：小于10，就钩小于10的。

测试部位，检测哪块，就如实填写测试结论符合要求或不符合要求**********-***2.电气接地电阻测试记录电气接地电阻测试记录试验表50工程名称施工单位仪表型号测试日期年月日计量单位Ω（欧姆）天气情况气温℃接地类型防雷接地保护接地重复接地接地接地组别及实测数据12345678910设计要求≤Ω≤≤Ω≤Ω≤Ω测试结论参加单位及人员建设单位监理单位设计单位施工员质检员测试（二人）①本表适用于各种类型接地电阻的测试。

②非重点及设计无特殊要求的工程，设计单位可不参加签字。

③参加人员第一栏凡是委托监理的工程均由监理代表签字。

补充：接地的作用总的步说可以分为有两个：保护人员和设备不受损害叫保护接地；保障设备的正常运行的叫工作接地。

1、保护接地：（1）防雷接地是防止受到雷电袭击；（2）机壳安全接地是将系统中平时不带电的金属部分（机柜外壳，操作台外壳等）与地之间形成良好的导电连接，以保护设备和人身安全。

保护接地还可以防止静电的积聚。

2、工作接地：工作接地是为了使系统以及与之相连的仪表均能可靠运行并保证测量和控制精度而设的接地。

它分为机器逻辑地、信号回路接地、屏蔽接地，在石化和其它防爆系统中还有本安接地。

3.接地电阻测试记录.表c2c2-24-1表填相关信息：凡设计和施工质量验收规范规定要求电气接地的项目安装完毕后均应进行接地电阻测试并用该表记录。

接地电阻实测值与季节系数乘积不得大于所规定的接地电阻。

其主要内容包括：避雷系统接地装置及其引下线、接伞器；设计要求接地的金属门窗、幕墙等；电源入户的重复接地及其变压器中心点接地；设备、系统、的保护接地（分类、分系统进行）和缆线金属导管、槽架、电气设备可接近裸露导体等；以及输送含有易燃、易爆气体或安装在易燃、易爆环境的风管系统；燃油系统的设备和管道等。
