材料力学习题(1)2-6章

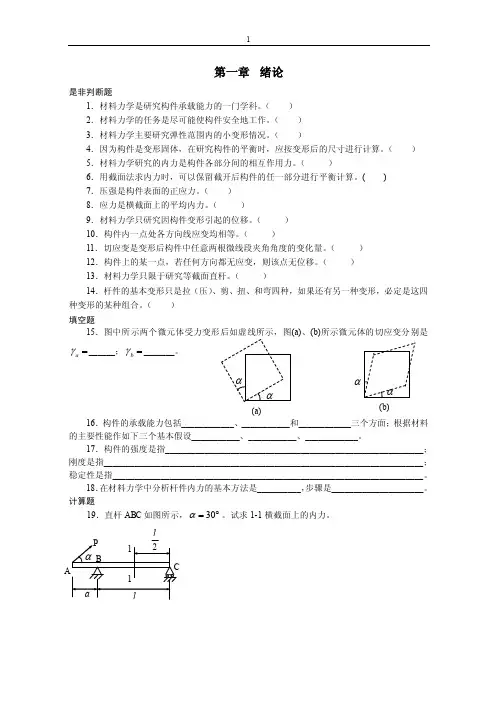

αα(a)αα(b) 第一章 绪论是非判断题1．材料力学是研究构件承载能力的一门学科。

（ ） 2．材料力学的任务是尽可能使构件安全地工作。

（ ） 3．材料力学主要研究弹性范围内的小变形情况。

（ ）4．因为构件是变形固体，在研究构件的平衡时，应按变形后的尺寸进行计算。

（ ） 5．材料力学研究的内力是构件各部分间的相互作用力。

（ ）6．用截面法求内力时，可以保留截开后构件的任一部分进行平衡计算。

( ) 7．压强是构件表面的正应力。

（ ） 8．应力是横截面上的平均内力。

（ ）9．材料力学只研究因构件变形引起的位移。

（ ） 10．构件内一点处各方向线应变均相等。

（ ）11．切应变是变形后构件中任意两根微线段夹角角度的变化量。

（ ） 12．构件上的某一点，若任何方向都无应变，则该点无位移。

（ ） 13．材料力学只限于研究等截面直杆。

（ ）14．杆件的基本变形只是拉（压）、剪、扭、和弯四种，如果还有另一种变形，必定是这四种变形的某种组合。

（ ）填空题15．图中所示两个微元体受力变形后如虚线所示，图(a)、(b)所示微元体的切应变分别是=a γ______；=b γ_______。

16．构件的承载能力包括____________、___________和____________三个方面；根据材料的主要性能作如下三个基本假设___________、___________、____________。

17．构件的强度是指___________________________________________________________；刚度是指_________________________________________________________________________；稳定性是指_______________________________________________________________________。

工程力学作业（材料力学）第一、二章 拉伸、压缩与剪切一、填空题1、铸铁压缩试件，破坏是在 截面发生剪切错动，是由于引起的。

2、a 、b 、c 三种材料的应力－应变曲线如图所示。

其中强度最高的材料 是 ，弹性模量最小的材料是 ，塑性最好的材料是 。

3、图示结构中杆1和杆2的截面面积和拉压许用应力均相同，设载荷P 可在刚性梁AD 上移动。

结构的许可载荷[ P ]是根据P 作用于 点处确定的。

aa1 2 PCDBAOσεa bc4、五根抗拉刚度EA 相同的直杆铰接成如图所示之边长为a 的正方形结构，A 、B 两处受力 P 作用。

若各杆均为小变形，则A 、B 两点的相对位移∆AB ＝ 。

5、图示结构中。

若1、2两杆的EA 相同，则节点A 的竖向位移∆Ay ＝ ，水平位移为∆Ax ＝ 。

6、铆接头的连接板厚度t ＝ d ，则铆钉的切应力τ为 ， 挤压应力σ bs 为 。

P / 2 P / 2二、选择题1、当低碳钢试件的试验应力σ＝σs时，试件将：(A) 完全失去承载能力； (B) 破断；(C) 发生局部颈缩现象； (D) 产生很大的塑性变形。

正确答案是。

2、图示木接头，水平杆与斜杆成α角，其挤压面积为A bs为：（A）b h；（B）b h tan α；（C）b h/ cos α；（D）b h /（cos α sin α）。

3、图示铆钉联接，铆钉的挤压应力为：（A）2 P / ( π d2 )；（B）P / (2 d t )；（C）P/ (2 b t )；（D）4 P/ ( π d2 )。

正确答案是。

4、等截面直杆受轴向拉力P 作用而产生弹性伸长，已知杆长为l ，截面积为A ，材料弹性模量为E ，泊松比为ν，拉伸理论告诉我们，影响该杆横截面上应力的因素是：（A ）E 、ν、P ； （B ）l 、A 、P ； （C ）l 、A 、E 、ν、P ； （D ）A 、P 。

正确答案是 。

5、等截面直杆受轴向拉力P 作用而产生弹性伸长，已知杆长为截面积为A ，则横截面上的正应力和45º斜截面上的正应力分别为：（A ）P / A ，P / ( 2 A )； （B ）P / A ，P / ( 21/ 2A )；（C ）P / ( 2 A )，P / ( 2 A )； （D ）P / A ，2 1 / 2P/ A 。

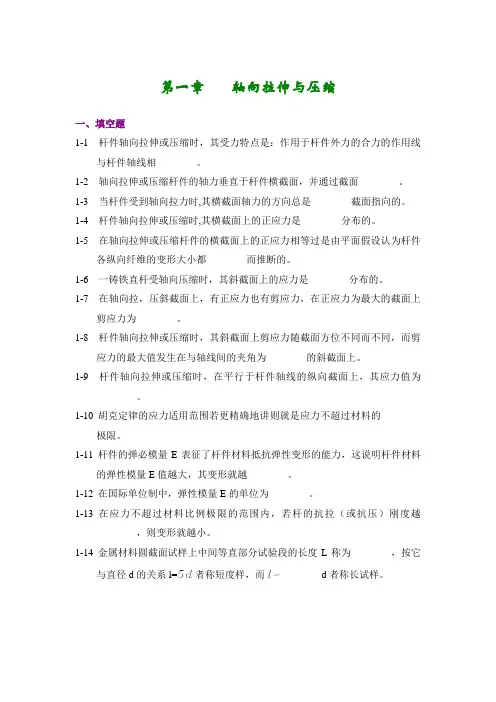

第一章轴向拉伸与压缩一、填空题1-1杆件轴向拉伸或压缩时，其受力特点是：作用于杆件外力的合力的作用线与杆件轴线相________。

1-2轴向拉伸或压缩杆件的轴力垂直于杆件横截面，并通过截面________。

1-3当杆件受到轴向拉力时,其横截面轴力的方向总是________截面指向的。

1-4杆件轴向拉伸或压缩时,其横截面上的正应力是________分布的。

1-5在轴向拉伸或压缩杆件的横截面上的正应力相等过是由平面假设认为杆件各纵向纤维的变形大小都________而推断的。

1-6一铸铁直杆受轴向压缩时，其斜截面上的应力是________分布的。

1-7在轴向拉，压斜截面上，有正应力也有剪应力，在正应力为最大的截面上剪应力为________。

1-8杆件轴向拉伸或压缩时，其斜截面上剪应力随截面方位不同而不同，而剪应力的最大值发生在与轴线间的夹角为________的斜截面上。

1-9杆件轴向拉伸或压缩时，在平行于杆件轴线的纵向截面上，其应力值为________。

1-10胡克定律的应力适用范围若更精确地讲则就是应力不超过材料的________极限。

1-11杆件的弹必模量E表征了杆件材料抵抗弹性变形的能力，这说明杆件材料的弹性模量E值越大，其变形就越________。

1-12在国际单位制中，弹性模量E的单位为________。

1-13在应力不超过材料比例极限的范围内，若杆的抗拉（或抗压）刚度越________，则变形就越小。

1-14金属材料圆截面试样上中间等直部分试验段的长度L称为________，按它与直径d的关系l=5d者称短度样，而l=________d者称长试样。

1-15低碳钢试样据拉伸时，在初始阶段应力和应变成________关系，变形是弹性的，而这种弹性变形在卸载后能完全消失的特征一直要维持到应力为________极限的时候。

1-16在低碳钢的应力—应变图上，开始的一段直线与横坐标夹角为α，由此可知其正切tgα在数值上相当于低碳钢________的值。

材料力学性能课后习题第一章1.解释下列名词①滞弹性：金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。

②弹性比功：金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。

③循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。

④包申格效应：金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。

⑤塑性：金属材料断裂前发生不可逆永久（塑性）变形的能力。

⑥韧性：指金属材料断裂前吸收塑性变形功和断裂功的能力。

⑦加工硬化：金属材料在再结晶温度以下塑性变形时,由于晶粒发生滑移,出现位错的缠结,使晶粒拉长、破碎和纤维化,使金属的强度和硬度升高,塑性和韧性降低的现象。

⑧解理断裂：解理断裂是在正应力达到一定的数值后沿一定的晶体学平面产生的晶体学断裂。

2.解释下列力学性能指标的意义（1）E( 弹性模量）；（2）σp（规定非比例伸长应力）、σe（弹性极限）、σs（屈服强度）、σ0.2（规定残余伸长率为0.2%的应力）；（3）σb（抗拉强度）；（4）n（加工硬化指数）;（5）δ（断后伸长率）、ψ（断面收缩率）3.金属的弹性模量取决于什么？为什么说他是一个对结构不敏感的力学性能？取决于金属原子本性和晶格类型。

因为合金化、热处理、冷塑性变形对弹性模量的影响较小。

4.常用的标准试样有5倍和10倍，其延伸率分别用δ5和δ10表示，说明为什么δ5>δ10。

答：对于韧性金属材料，它的塑性变形量大于均匀塑性变形量，所以对于它的式样的比例，尺寸越短，它的断后伸长率越大。

5.某汽车弹簧，在未装满时已变形到最大位置，卸载后可完全恢复到原来状态；另一汽车弹簧，使用一段时间后，发现弹簧弓形越来越小，即产生了塑性变形，而且塑性变形量越来越大。

试分析这两种故障的本质及改变措施。

第一章 绪论一、是非判断题1.1 内力只作用在杆件截面的形心处。

( ) 1.2 杆件某截面上的内力是该截面上应力的代数和。

( ) 1.3 材料力学的研究方法与理论力学的研究方法完全相同。

( )1.4 确定截面内力的截面法，适用于不论等截面或变截面、直杆或曲杆、基本变形或组合变形、横截面或任意截面的普遍情况。

( ) 1.5 同一截面上各点的切应力τ必相互平行。

( ) 1.6 根据各向同性假设，可认为材料的弹性常数在各方向都相同。

( ) 1.7 同一截面上正应力σ与切应力τ必相互垂直。

( ) 1.8 同一截面上各点的正应力σ必定大小相等，方向相同。

( ) 1.9 根据均匀性假设，可认为构件的弹性常数在各点处都相同。

( ) 1.10 应变分为正应变ε和切应变γ。

( ) 1.11 应变为无量纲量。

( ) 1.12 若物体各部分均无变形，则物体内各点的应变均为零。

( ) 1.13 平衡状态弹性体的任意部分的内力都与外力保持平衡。

( ) 1.14 若物体内各点的应变均为零，则物体无位移。

( )1.15 题1.15图所示结构中，AD 杆发生的变形为弯曲与压缩的组合变形。

( ) 1.16 题1.16图所示结构中，AB 杆将发生弯曲与压缩的组合变形。

( )二、填空题1.1 拉伸或压缩的受力特征是 ，变形特征是 。

1.2 材料力学主要研究 受力后发生的 ，以及由此产生的 。

1.3 剪切的受力特征是 ，变形特征是 。

B题1.15图题1.16图1.4 扭转的受力特征是 ，变形特征是 。

1.5 构件的承载能力包括 ， 和 三个方面。

1.6 弯曲的受力特征是 ，变形特征是 。

1.7 组合受力与变形是指 。

1.8 所谓 ，是指材料或构件抵抗破坏的能力。

所谓 ，是指构件抵抗变形的能力。

所谓 ，是指材料或构件保持其原有平衡形式的能力。

1.9 根据固体材料的性能作如下三个基本假设 ， ， 。

第二章 轴向拉伸和压缩2-1一圆截面直杆，其直径d ＝20mm,长L =40m ，材料的弹性模量E =200GPa ，容重γ＝80kN/m 3,杆的上端固定，下端作用有拉力F =4KN ，试求此杆的：⑴最大正应力； ⑵最大线应变； ⑶最大切应力；⑷下端处横截面的位移∆。

解：首先作直杆的轴力图⑴最大的轴向拉力为232N,max 80100.024*********.8N 44d F V F L F ππγγ=+=+=⨯⨯⨯⨯+= 故最大正应力为：N,maxN,maxN,maxmax 222445004.8=15.94MPa 3.140.024F F F Addσππ⨯====⨯⑵最大线应变为:64maxmax915.94100.7971020010E σε-⨯===⨯⨯ ⑶当α（α为杆内斜截面与横截面的夹角）为45︒时，maxmax 7.97MPa 2ασττ===⑷取A 点为x 轴起点，2N (25.124000)N 4d F Vx F x F x πγγ=+=+=+故下端处横截面的位移为：240N 0025.1240001d d (12.564000)2.87mm LL F x x x x x EA EA EA+∆===⋅+=⎰⎰2-2试求垂直悬挂且仅受自重作用的等截面直杆的总伸长△L 。

已知杆横截面面积为A ，长度为L ,材料的容重为γ。

解：距离A 为x 处的轴力为 所以总伸长2N 00()L d d 2LL F x Ax L x x EA EA Eγγ∆===⎰⎰ 2-3图示结构，已知两杆的横截面面积均为A =200mm 2,材料的弹性模量E =200GPa 。

在结点A 处受荷载F 作用，今通过试验测得两杆的纵向线应变分别为ε1＝4×10－4，ε2＝2×10－4，试确定荷载P 及其方位角θ的大小。

解:由胡克定律得 相应杆上的轴力为取A 节点为研究对象，由力的平衡方程得解上述方程组得2-4图示杆受轴向荷载F 1、F 2作用，且F 1＝F 2＝F ，已知杆的横截面面积为A ，材料的应力－应变关系为ε＝c σn，其中c 、n 为由试验测定的常数。

材料力学第一章复习题1，下列结论中正确的是（）A,内力是应力的代数和B,应力是内力的平均值C应力是内力的集度D内力必大于应力2. 一对自平衡的外载产生杆件的哪种基本变形只对杆件的某一局部存在影响。

( )A 拉伸与压缩B 剪切C扭转D弯曲3，已设计好的构件，若制造时仅对其材料进行更换通常不会影响其( )A稳定性 B 强度C几何尺寸D刚度4. 根据均匀性假设，可认为构件的下列各量中的( )在各点处都相同A屈服极限B材料的弹性常数C应力D应变第二章轴向拉伸压缩与剪切挤压的实用计算1.塑性材料的极限应力是A屈服极限B强度极限c比例极限D弹性极限2.脆性材料的极限应力是。

A屈服极限B比例极限C强度极限D弹性极限3.受轴向拉压的杆件内最大切应力为80 Mpa，则杆内最大正应力等于A160Mpa B 80Mpa C40Mpa D20Mpa4.在低碳钢Q235的拉伸试验中，材料暂时失去了抵抗变形能力是发生在哪个阶段A弹性B屈服C强化D缩颈断裂5材料进入强化阶段卸载，在室温中放置几天再重新加载可以获得更高的()。

A比例极限B强度极限C弹性变形D塑性变形6直径为d的圆截面钢杆受轴向拉力作用，已知其纵向线应变为e，弹性模量为E，杆轴力大小为()。

填空题(5.0分)7.在连接件上，剪切面和挤压面分别（)于外力方向8.连接件剪切强度的实用计算中去，许用切应力是由( )9.插销穿过水平放置的平板上的圆孔，在其下端受拉力F作用。

该插销的剪切面面积和挤压面面积分别等于( a)。

填空题(5.0分)10.低碳钢拉伸试验中滑移线是( )造成的。

11.外力消失后，变形也消失,这种变形为( )12.当延伸率小于( )时为脆性材料，当延伸率大于( )时为塑性材料13.一个结构中有三根拉压杆，设由这三根杆的强度条件确定的结构许用载荷分别为F1、F2、F3，且F1<F2<F3，则该结构的实际许可载荷[F]为判断题(5.0分)14低碳钢的抗拉能力小于抗剪能力（）A对 B 错15. 试求图中1-1，2-2，3-3截面上的轴力，并作轴力图。

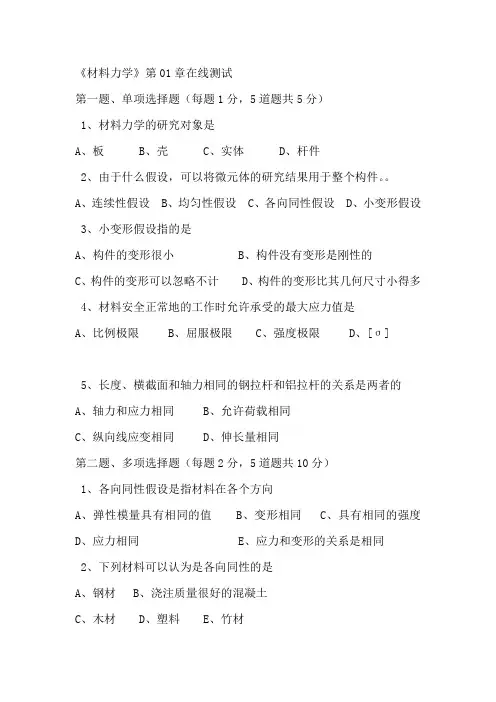

《材料力学》第01章在线测试第一题、单项选择题（每题1分，5道题共5分）1、材料力学的研究对象是A、板B、壳C、实体D、杆件2、由于什么假设，可以将微元体的研究结果用于整个构件。

A、连续性假设B、均匀性假设C、各向同性假设D、小变形假设3、小变形假设指的是A、构件的变形很小B、构件没有变形是刚性的C、构件的变形可以忽略不计D、构件的变形比其几何尺寸小得多4、材料安全正常地的工作时允许承受的最大应力值是A、比例极限B、屈服极限C、强度极限D、[σ]5、长度、横截面和轴力相同的钢拉杆和铝拉杆的关系是两者的A、轴力和应力相同B、允许荷载相同C、纵向线应变相同D、伸长量相同第二题、多项选择题（每题2分，5道题共10分）1、各向同性假设是指材料在各个方向A、弹性模量具有相同的值B、变形相同C、具有相同的强度D、应力相同E、应力和变形的关系是相同2、下列材料可以认为是各向同性的是A、钢材B、浇注质量很好的混凝土C、木材D、塑料E、竹材3、下列哪些变形属于基本变形？A、轴向拉伸B、轴向压缩C、扭转D、偏心压缩E、剪切4、杆件的几何特征是A、长度远远大于截面的宽度B、长度远远大于截面的高度C、杆件三个方向的尺寸几乎一样大D、后度远远小于表面尺寸E、细长的构件5、下列哪些因素与材料的力学性质有关？A、构件的强度B、构件的刚度C、构件的稳定性D、静定构件的内力E、静定构件的反力第三题、判断题（每题1分，5道题共5分）1、同时受有多个外力作用的而引起的变形叫组合变形。

2、构件的刚度是指构件抵抗变形的能力。

3、杆件的轴线使其横截面形心的连线。

4、混凝土不能作为各向同性材料。

5、自然界中有一类物体，当外力解除后不留下任何残余变形，这类物体称为理想弹性体。

《材料力学》第02章在线测试第一题、单项选择题（每题1分，5道题共5分）1、拉压杆的受力特点是外力的合力作用线与杆的轴线A、平行B、相交C、垂直D、重合2、轴向压杆的变形特点是A、轴向伸长横向收缩B、轴向伸长横向伸长C、轴向收缩横向收缩D、轴向收缩横向伸长3、工程上常把延伸率大于多少的材料成为塑性材料？A、10％B、15％C、3％D、5％4、两根长度、容重相同的悬挂杆横截面面积分别为A2和A1，设N1、N2、σ1、σ2分别为两杆中的最大轴力和应力，则A、N1＝N2、σ1＝σ2B、N1≠N2、σ1＝σ2C、N1＝N2、σ1≠σ2D、N1≠N2、σ1≠σ25、一圆截面直杆，两端受的拉力相同，若将长度增大一倍其他条件不变，则下列结论错误的是A、轴力不变B、应力不变C、应变不变D、伸长量不变第二题、多项选择题（每题2分，5道题共10分）1、下列结果正确的是A、1MPa＝1000000PaB、1MPa＝1000000N/m2C、1MPa＝1N/mm2D、1MPa＝1N/m2E、1MPa＝1000000N/mm22、低碳钢的拉伸图有哪四个阶段？A、弹性阶段B、比例阶段C、屈服阶段D、强化阶段E、颈缩阶段3、材料的极限应力是A、低碳钢是屈服极限B、其他塑性材料是名义屈服极限C、脆性材料是强度极限D、低碳钢是比例极限E、低碳钢是强度极限4、衡量材料强度的两个重要的指标是A、屈服极限B、强度极限C、比例极限D、弹性极限E、最大应力5、若两等直杆的横截面面积相同、长度不相同、两端受到的拉力相同，材料相同，那么两者A、轴力相同B、应力相同C、纵向线应变相同D、伸长量相同E、抗拉刚度相同第三题、判断题（每题1分，5道题共5分）1、应力分两种，即正应力和剪应力。

第一章绪论一、是非题材料力学主要研究杆件受力后变形与破坏的规律。

（）内力只能是力。

（）若物体各点均无位移，则该物体必定无变形。

（）截面法是分析应力的基本方法。

（）二、选择题构件的强度是指（），刚度是指（），稳定性是指（）。

A. 在外力作用下构件抵抗变形的能力B. 在外力作用下构件保持其原有的平衡状态的能力C. 在外力作用下构件抵抗破坏的能力根据均匀性假设，可认为构件的（）在各点处相同。

A. 应力B. 应变C. 材料的弹性常数D. 位移下列结论中正确的是（）A. 内力是应力的代数和B. 应力是内力的平均值C. 应力是内力的集度D. 内力必大于应力三、计算题试求图示结构m-m 和n-n 两截面上的内力，并指出AB 和BC 两杆的变形属于何类基本变形。

图示三角形薄板因受外力作用而变形，角点 B 垂直向上的位移为，但AB 和BC 仍保持为直线。

试求沿OB 的平均应变，并求AB ，BC 两边在 B 点的角度改变。

答案第一章√ × √ × C,A,B C C一、是非题使杆件产生轴向拉压变形的外力必须是一对沿杆件轴线的集中力。

（）轴力越大，杆件越容易被拉断，因此轴力的大小可以用来判断杆件的强度。

（）内力是指物体受力后其内部产生的相互作用力。

（）同一截面上，σ 必定大小相等，方向相同。

（）杆件某个横截面上，若轴力不为零，则各点的正应力均不为零。

（）δ、y 值越大，说明材料的塑性越大。

（）研究杆件的应力与变形时，力可按力线平移定理进行移动。

（）杆件伸长后，横向会缩短，这是因为杆有横向应力存在。

（）线应变e 的单位是长度。

（）轴向拉伸时，横截面上正应力与纵向线应变成正比。

（）只有静不定结构才可能有温度应力和装配应力。

（）在工程中，通常取截面上的平均剪应力作为联接件的名义剪应力。

（）剪切工程计算中，剪切强度极限是真实应力。

（）二、选择题变形与位移关系描述正确的是（）A. 变形是绝对的，位移是相对的B. 变形是相对的，位移是绝对的C. 两者都是绝对的D. 两者都是相对的轴向拉压中的平面假设适用于（）A. 整根杆件长度的各处B. 除杆件两端外的各处C. 距杆件加力端稍远的各处长度和横截面面积均相同的两杆，一为钢杆，一为铝杆，在相同的拉力作用下（）A. 铝杆的应力和钢杆相同，而变形大于钢杆B. 铝杆的应力和钢杆相同，而变形小于钢杆C. 铝杆的应力和变形都大于钢杆D. 铝杆的应力和变形都小于钢杆一般情况下，剪切面与外力的关系是（）。

材料力学-学习指导及习题答案第一章绪论1-1 图示圆截面杆，两端承受一对方向相反、力偶矩矢量沿轴线且大小均为M的力偶作用。

试问在杆件的任一横截面m-m上存在何种内力分量，并确定其大小。

解：从横截面m-m将杆切开，横截面上存在沿轴线的内力偶矩分量M x，即扭矩，其大小等于M。

1-2 如图所示，在杆件的斜截面m-m上，任一点A处的应力p=120 MPa，其方位角θ=20°，试求该点处的正应力σ与切应力τ。

解：应力p与斜截面m-m的法线的夹角α=10°，故σ＝p cosα=120×cos10°=118.2MPaτ＝p sinα=120×sin10°=20.8MPa1-3 图示矩形截面杆，横截面上的正应力沿截面高度线性分布，截面顶边各点处的正应力均为σmax=100 MPa，底边各点处的正应力均为零。

试问杆件横截面上存在何种内力分量，并确定其大小。

图中之C点为截面形心。

解：将横截面上的正应力向截面形心C简化，得一合力和一合力偶，其力即为轴力F N=100×106×0.04×0.1/2=200×103 N =200 kN其力偶即为弯矩M z=200×(50-33.33)×10-3 =3.33 kN·m1-4 板件的变形如图中虚线所示。

试求棱边AB与AD的平均正应变及A点处直角BAD的切应变。

解：第二章轴向拉压应力2-1试计算图示各杆的轴力，并指出其最大值。

解：(a) F N AB=F, F N BC=0, F N，max=F(b) F N AB=F, F N BC=－F, F N，max=F(c) F N AB=－2 kN, F N2BC=1 kN, F N CD=3 kN, F N，max=3 kN(d) F N AB=1 kN, F N BC=－1 kN, F N，max=1 kN2-2 图示阶梯形截面杆AC，承受轴向载荷F1=200 kN与F2=100 kN，AB段的直径d1=40 mm。

材料力学习题(1)2-6章材料力学习题第2章2-1 试求出图示各杆Ⅰ—Ⅰ截面上的内力。

2-2图示矩形截面杆，横截面上正应力沿截面高度线性分布，截面顶边各点处的正应力均为MPa100max=σ，底边各点处的正应力均为零。

杆件横截面上存在何种内力分量，并确定其大小（C点为截面形心）。

2-3 试指出图示各单元体表示哪种应力状态。

2-4 已知应力状态如图所示（应力单位为MPa），试用解析法计算图中指定截面的应力。

2-5 试作应力圆来确定习题2-4图中指定截面的应力。

2-6已知应力状态如图所示（应力单位为MPa ），试用解析法求：（1）主应力及主方向；（2）主切应力及主切平面；（3）最大切应力。

2-7 已知应力状态如习题2-6图所示，试作应力圆来确定：（1）主应力及主方向； （2）主切应力及主切平面；（3）最大切应力。

2-8已知构件内某点处的应力状态为两种应力状态的叠加结果，试求叠加后所得 应力状态的主应力、主切应力。

2-9图示双向拉应力状态，σσσ==y x 。

试证明任一斜截面上的正应力均等于σ，而切应力为零。

2-10 已知K 点处为二向应力状态，过K 点两个截面上的应力如图所示（应力单位为MPa ）。

试分别用解析法与图解法确定该点的主应力。

2-11 一点处的应力状态在两种坐标系中的表示方法分别如图 a)和b)所示。

试确定未知的应力分量y y x xy '''σττ、、的大小与方向。

2-12 图示受力板件，试证明尖角A 处各截面的正应力与切应力均为零。

2-13 已知应力状态如图所示（单位为MPa ），试求其主应力及第一、第二、第三不变量321I I I 、、。

2-14 已知应力状态如图所示（单位为MPa ），试画三向应力圆，并求主应力、最大正应力与最大切应力。

第3章3-1 已知某点的位移分量u = A ， v = Bx +Cy +Dz ， w = Ex 2+Fy 2+Gz 2+Ixy +Jyz +Kzx 。

习题2-1图 习题2-2图习题2-3图 习题2-4图习题2-5图 习题2-6图材料力学习题大全及答案第1章 引 论1－1 图示矩形截面直杆，右端固定，左端在杆的对称平面内作用有集中力偶，数值为M 。

关于固定端处横截面A －A 上的内力分布，有四种答案，根据弹性体的特点，试分析哪一种答案比较合理。

正确答案是 C 。

1－2 图示带缺口的直杆在两端承受拉力F P 作用。

关于A －A 截面上的内力分布，有四种答案，根据弹性体的特点，试判断哪一种答案是合理的。

正确答案是 D 。

1－3 图示直杆ACB 在两端A 、B 处固定。

关于其两端的约束力有四种答案。

试分析哪一种答案最合理。

正确答案是 D 。

1－4 等截面直杆在两端承受沿杆轴线的拉力F P 。

关于杆中点处截面A －A 在杆变形后的位置（图中虚线所示），有四种答案，根据弹性体的特点，试判断哪一种答案是正确的。

正确答案是 D 。

1－5 图示等截面直杆在两端作用有力偶，数值为M ，力偶作用面与杆的对称面一致。

关于杆中点处截面A －A 在杆变形后的位置（对于左端，由A A '→；对于右端，由A A ''→），有四种答案，试判断哪一种答案是正确的。

正确答案是 C 。

习题2-1图习题2-2图习题2-3图习题2-4图1－6 等截面直杆，其支承和受力如图所示。

关于其轴线在变形后的位置（图中虚线所示），有四种答案，根据弹性体的特点，试分析哪一种是合理的。

正确答案是 C 。

第2章 杆件的内力分析2－1 平衡微分方程中的正负号由哪些因素所确定？简支梁受力及Ox 坐标取向如图所示。

试分析下列平衡微分方程中哪一个是正确的。

（A ）d d Q x F d M（B ）d d Q x F （C ）d d Q x F （D ）d d Q xF 2－2 对于图示承受均布载荷q 的简支梁，其弯矩图凸凹性与哪些因素相关？试判断下列四种答案中哪几种是正确的。

第一章 绪论1-1矩形平板变形后为平行四边形，水平轴线在四边形AC 边保持不变。

求(1)沿AB边的平均线应变； (2)平板A 点的剪应变。

（答案：εAB =7.93×10-3 γXY =-1.21×10-2rad ）第二章 拉伸、压缩与剪切2-1 试画图示各杆的轴力图，并指出轴力的最大值。

2-2 一空心圆截面杆，内径d=30mm ，外径D=40mm ，承受轴向拉力F=KN 作用，试求横截面上的正应力。

（答案：MPa 7.72=σ）2-3 题2－1 c 所示杆，若该杆的横截面面积A=502mm ，试计算杆内的最大拉应力与最大压应力（答案：MPa t 60max ,=σ MPa c 40max ,=σ）2.4图示轴向受拉等截面杆，横截面面积A=5002mm ，载荷F=50KN 。

试求图示截面m-m 上的正应力与切应力，以及杆内的最大正应力与最大切应力。

（答案：MPa MPa MPa MPa 50 ; 100 ; 24.49 ; 32.41max max ==-==τστσαα）2.5如图所示，杆件受轴向载荷F 作用。

该杆由两根木杆粘接而成，若欲使粘接面上的正应力为其切应力的二倍，则粘接面的方位角θ应为何值（答案： 6.26=θ）2.6 等直杆受力如图所示，试求各杆段中截面上的轴力，并绘出轴力图。

2.7某材料的应力－应变曲线如图所示，图中还同时画出了低应变去区的详图，试确定材料的弹性模量E 、屈服极限s σ、强度极限b σ、与伸长率δ，并判断该材料属于何种类型（塑性或脆性材料）。

2.8某材料的应力－应变曲线如图所示，试根据该曲线确定： （1）材料的弹性模量E 、比例极限P σ与屈服极限2.0σ; （2）当应力增加到MPa 350=σ时，材料的正应变ε， 以及相应的弹性应变e ε与塑性应变p ε2.9图示桁架，杆1与杆2的横截面均为圆形，直径分别为d1=30mm 与d2＝20mm ，两杆材料相同，许用应力[]σ＝160MPa ，该桁架在节点A 处承受铅垂方向的载荷F=80KN 作用。

第一章绪论1. 试求图示结构m-m和n-n两截面上的内力，并指出AB和BC两杆的变形属于何类基本变形。

2. 拉伸试样上A，B两点的距离l称为标距。

受拉力作用后，用变形仪量出两点距离的增量为mml2105-⨯=∆。

若l的原长为l＝100mm，试求A与B两点间的平均应变mε。

第二章轴向拉伸和压缩与剪切一、选择题１.等直杆受力如图，其横截面面积Ａ＝１００2mm，则横截面ｍｋ上的正应力为（）。

（Ａ）５０ＭＰａ（压应力）；（Ｂ）４０ＭＰａ（压应力）；（Ｃ）９０ＭＰａ（压应力）；（Ｄ）９０ＭＰａ（拉应力）。

2.低碳钢拉伸经过冷作硬化后，以下四种指标中哪种得到提高( )：（Ａ）强度极限；（Ｂ）比例极限；（Ｃ）断面收缩率；（Ｄ）3.图示等直杆，杆长为3a，材料的抗拉刚度为EA，受力如图。

杆中点横截面的铅垂位移为（）。

（Ａ）0；（Ｂ）Pa/(EA); （Ｃ）2 Pa/(EA);（Ｄ）3 Pa/(EA)。

4.图示铆钉联接，铆钉的挤压应力bsσ是（）。

（A ）2P/（2d π）； （B ）P/2dt; (C)P/2bt; (D)4p/(2d π)。

5.铆钉受力如图，其压力的计算有（ ）（A ）bs σ=p/(td);(B)bs σ=p/(dt/2);(C)bs σ=p/(πdt/2);(D)bs σ=p/(πdt/4)。

6.图示A 和B 的直径都为d,则两面三刀者中最大剪应力为（ ） (A)4bp/(2d απ); (B)4(αb +)P/(2d απ); (C)4(a b +)P/(2b d π); (D)4αP/(2b d π).7.图示两木杆（I 和II ）连接接头，承受轴向拉力作用，错误的是( ).（A ）1-1截面偏心受拉； （B ）2-2为受剪面；（C ）3-3为挤压面； （D ）4-4为挤压面。

二、填空题1.低碳钢的应力一应变曲线如图所示。

试在图中标出Ｄ点的弹性应变e ε、塑性应变p ε及材料的伸长率（延伸率）δ。

工程力学作业（材料力学）v1.0 可编辑可修改第一、二章 拉伸、压缩与剪切一、填空题1、铸铁压缩试件，破坏是在 截面发生剪切错动，是由于引起的。

2、a 、b 、c 三种材料的应力－应变曲线如图所示。

其中强度最高的材料 是 ，弹性模量最小的材料是 ，塑性最好的材料是 。

3、图示结构中杆1和杆2的截面面积和拉压许用应力均相同，设载荷P 可在刚性梁AD 上移动。

结构的许可载荷[ P ]是根据P 作用于 点处确定的。

aa1 2 PCDBAOσεa bc4、五根抗拉刚度EA 相同的直杆铰接成如图所示之边长为a 的正方形结构，A 、B 两处受力 P 作用。

若各杆均为小变形，则A 、B 两点的相对位移∆AB ＝ 。

5、图示结构中。

若1、2两杆的EA 相同，则节点A 的竖向位移∆Ay ＝ ，水平位移为∆Ax ＝ 。

6、铆接头的连接板厚度t ＝ d ，则铆钉的切应力τ为 ， 挤压应力σ bs 为 。

P / 2 P / 2二、选择题1、当低碳钢试件的试验应力σ＝σs时，试件将：(A) 完全失去承载能力； (B) 破断；(C) 发生局部颈缩现象； (D) 产生很大的塑性变形。

正确答案是。

2、图示木接头，水平杆与斜杆成α角，其挤压面积为A bs为：（A）b h；（B）b h tan α；（C）b h/ cos α；（D）b h /（cos α sin α）。

3、图示铆钉联接，铆钉的挤压应力为：（A）2 P / ( π d2 )；（B）P / (2 d t )；（C）P/ (2 b t )；（D）4 P/ ( π d2 )。

正确答案是。

4、等截面直杆受轴向拉力P 作用而产生弹性伸长，已知杆长为l ，截面积为A ，材料弹性模量为E ，泊松比为ν，拉伸理论告诉我们，影响该杆横截面上应力的因素是：（A ）E 、ν、P ； （B ）l 、A 、P ； （C ）l 、A 、E 、ν、P ； （D ）A 、P 。

正确答案是 。

5、等截面直杆受轴向拉力P 作用而产生弹性伸长，已知杆长为截面积为A ，则横截面上的正应力和45º斜截面上的正应力分别为：（A ）P / A ，P / ( 2 A )； （B ）P / A ，P / ( 21/ 2A )；（C ）P / ( 2 A )，P / ( 2 A )； （D ）P / A ，2 1 / 2P/ A 。

第二章 轴向拉伸与压缩1、试求图示各杆1—1和2—2横截面上的轴力，并做轴力图。

（1) （2）2、图示拉杆承受轴向拉力F =10kN ，杆的横截面面积A =100mm 2.如以α表示斜截面与横截面的夹角，试求当α=10°,30°，45°，60°，90°时各斜截面上的正应力和切应力,并用图表示其方向。

3、一木桩受力如图所示。

柱的横截面为边长200mm 的正方形,材料可认为符合胡克定律,其弹性模量E =10GPa 。

如不计柱的自重，试求:（1）作轴力图；（2）各段柱横截面上的应力; （3)各段柱的纵向线应变；(4)柱的总变形。

4、（1）试证明受轴向拉伸(压缩）的圆截面杆横截面沿圆周方向的线应变d ε，等于直径方向的线应变d ε。

(2)一根直径为d =10mm 的圆截面杆,在轴向拉力F 作用下,直径减小0。

0025mm 。

如材料的弹性摸量E =210GPa ，泊松比ν=0.3,试求轴向拉力F 。

（3）空心圆截面钢杆，外直径D =120mm ，内直径d =60mm,材料的泊松比ν=0.3。

当其受轴向拉伸时, 已知纵向线应变ε=0.001,试求其变形后的壁厚δ。

5、图示A和B两点之间原有水平方向的一根直径d=1mm的钢丝，在钢丝的中点C加一竖直荷载F.已知钢丝产生的线应变为ε=0。

0035,其材料的弹性模量E=210GPa，钢丝的自重不计.试求：(1) 钢丝横截面上的应力(假设钢丝经过冷拉，在断裂前可认为符合胡克定律）；(2) 钢丝在C点下降的距离∆;（3）荷载F的值。

6、简易起重设备的计算简图如图所示。

一直斜杆AB应用两根63mm×40mm×4mm不等边角钢组[σ=170MPa。

试问在提起重量为P=15kN的重物时,斜杆AB是否满足强成，钢的许用应力]度条件?7、一结构受力如图所示,杆件AB，AD均由两根等边角钢组成。

已知材料的许用应力[σ=170MPa，试选择杆AB，AD的角钢型号。
