材料力学习题册-参考答案(1-9章)

材料力学第3版习题答案第一章：应力分析1. 某材料在单轴拉伸下的应力-应变曲线显示，当应力达到200 MPa 时，材料发生屈服。

若材料在该应力水平下继续加载，其应力将不再增加，但应变继续增加。

请解释这一现象，并说明材料的屈服强度是多少？答案：这种现象表明材料进入了塑性变形阶段。

在单轴拉伸试验中，当应力达到材料的屈服强度时，材料的晶格结构开始发生滑移，导致材料的变形不再需要额外的应力增加。

因此，即使继续加载，应力保持不变，但应变会因为材料内部结构的重新排列而继续增加。

在本例中，材料的屈服强度是200 MPa。

第二章：材料的弹性行为2. 弹性模量是描述材料弹性行为的重要参数。

若一块材料的弹性模量为210 GPa，当施加的应力为30 MPa时，其应变是多少？答案：弹性模量（E）与应力（σ）和应变（ε）之间的关系由胡克定律描述，即σ = Eε。

要计算应变，我们可以使用公式ε =σ/E。

将给定的数值代入，得到ε = 30 MPa / 210 GPa =1.43×10^-4。

第三章：材料的塑性行为3. 塑性变形是指材料在达到屈服点后发生的永久变形。

如果一块材料在单轴拉伸试验中，其屈服应力为150 MPa，当应力超过这个值时，材料将发生塑性变形。

请解释塑性变形与弹性变形的区别。

答案：塑性变形与弹性变形的主要区别在于材料在去除外力后是否能够恢复原状。

弹性变形是指材料在应力作用下发生的形状改变，在应力移除后能够完全恢复到原始状态，不留下永久变形。

而塑性变形是指材料在应力超过屈服点后发生的不可逆的永久变形，即使应力被移除，材料的形状也不会恢复到原始状态。

第四章：断裂力学4. 断裂韧性是衡量材料抵抗裂纹扩展的能力。

如果一块材料的断裂韧性为50 MPa√m，试样的尺寸为100 mm×100 mm×50 mm，试样中存在一个长度为10 mm的初始裂纹。

请计算在单轴拉伸下，材料达到断裂的临界应力。

材料力学习题册参考答案材料力学习题册参考答案（无计算题）第1章：轴向拉伸与压缩一：1（ABE ）2（ABD ）3（DE ）4（AEB ）5（C ）6（ＣＥ）７（ABD ）8（C ）9（BD ）10（ADE ）11（ACE ）12（D ）13（CE ）14（D ）15（ＡＢ）１６（BE ）17（D ）二：1对2错3错4错5对6对7错8错9错10错11错12错13对14错15错三：1：钢铸铁 2：比例极限p σ 弹性极限e σ 屈服极限s σ 强度极限b σ3.横截面 45度斜截面4. εσE =， EAFl l =5.强度，刚度，稳定性；6.轴向拉伸（或压缩）；7. llb b ?μ?=8. 1MPa=106 N/m 2 =1012 N/mm 2 9. 抵抗伸缩弹性变形，加载方式 10. 正正、剪 11.极限应力 12. >5% <5% 13. 破坏s σ b σ 14.强度校核截面设计荷载设计15. 线弹性变形弹性变形 16.拉应力 45度 17.无明显屈服阶段的塑性材料力学性能参考答案：1. A 2. C 3. C 4. C 5. C 6. 5d ; 10d 7. 弹塑8. s2s 9. 0.1 10. 压缩11. b 0.4σ 12. <；< 剪切挤压答案：一：1.（C ），2.（B ），3.（A ），二：1. 2bh db 2. b(d+a) bc 3. 4a δ a 2 4. F第2章：扭转一：1.（B ） 2.（C D ） 3.（C D ） 4. （C ） 5. （A E ） 6. （A ）7. （D ）8. （B D ） 9.（C ） 10. （B ） 11.（D ） 12.（C ）13.（B ）14.（A ） 15.（A E ）二：1错 2对 3对 4错 5错 6 对三：1. 垂直 2. 扭矩剪应力 3.最外缘为零4. p ττ< 抗扭刚度材料抵抗扭转变形的能力5. 不变不变增大一倍6. 1.5879τ7.实心空心圆8. 3241)(α- 9. m ax m in αττ= 10. 长边的中点中心角点 11.形成回路（剪力流）第3章：平面图形的几何性质一：1.（C ），2.（A ），3.（C ），4.（C ），5.（A ），6.（C ），7.（C ），8.（A ），9.（D ）二：1）. 1；无穷多；2）4)4/5(a ； 3），84p R I π=p 4z y I 16R I I ===π4）12/312bh I I z z ==；5）)/(/H 6bh 6BH W 32z -= 6）12/)(2211h b bh I I I I z y z y +=+=+；7）各分部图形对同一轴静矩8）两轴交点的极惯性矩；9）距形心最近的；10）惯性主轴；11）图形对其惯性积为零三：1：64/πd 114； 2.（0 , 14.09cm ）(a 22，a 62)3： 4447.9cm 4， 4：0.00686d 4 ，5: 77500 mm 4 ;6: 64640039.110 23.410C C C C y y z z I I mm I I mm ==?==?第4章：弯曲内力一：1.（A B ）2.（D ）3.（B ）4.（A B E ）5.（A B D ）6.（ACE ） 7.（ABDE ） 8.（ABE ）9. （D ） 10. （D ） 11.（ACBE ） 12.（D ） 13.（ABCDE ）二：1错 2错 3错 4对 5错 6对 7对三：1. 以弯曲变形 2.集中力 3. KNm 2512M .max =4. m KN 2q = 向下 KN 9P = 向上5.中性轴6.荷载支撑力7. 小8. 悬臂简支外伸9. 零第5章：弯曲应力一：1（ＡＢＤ）２．（C ）3.（BE ）4.（A ）5.（C ）6.（C ）7.（B ）8.（C ）9.（BC ）二：1对 2错 3错 4 对 5 错 6错 7 对三：1.满足强度要求更经济、更省料2. 变成曲面，既不伸长也不缩短3.中性轴4.形心主轴5.最大正应力6.剪力方向7.相等8.平面弯曲发生在最大弯矩处9.平面弯曲第6章：弯曲变形一：1（B ），2（B ），3（A ），4（D ），5（C ），6（A ），7（C ），8（B ），9（A ）10（B ），11（A ）二：1对2错3错4错5错6对7错8错9错10对11错12对三：1.（转角小量:θθtan ≈）（未考虑高阶小量对曲率的影响）2. 挠曲线采用近似微分方程导致的。

第一章绪论之迟辟智美创作一、是非判断题1.1 资料力学的研究方法与理论力学的研究方法完全相同.( ×)1.2 内力只作用在杆件截面的形心处. ( × )1.3 杆件某截面上的内力是该截面上应力的代数和.( × )1.4 确定截面内力的截面法，适用于不论等截面或变截面、直杆或曲杆、基本变形或组合变形、横截面或任意截面的普遍情况. ( ∨)1.5 根据各向同性假设，可认为资料的弹性常数在各方向都相同. ( ∨ )1.6 根据均匀性假设，可认为构件的弹性常数在各点处都相同. ( ∨ )1.7 同一截面上正应力σ与切应力τ必相互垂直. ( ∨)1.8 同一截面上各点的正应力σ肯定年夜小相等，方向相同. (×)1.9 同一截面上各点的切应力τ必相互平行.(×)1.10 应变分为正应变ε和切应变γ. ( ∨)1.11 应酿成无量纲量. ( ∨)1.12 若物体各部份均无变形，则物体内各点的应变均为零.( ∨)1.13 若物体内各点的应变均为零，则物体无位移.(×)1.14 平衡状态弹性体的任意部份的内力都与外力坚持平衡. ( ∨ )1.15 题1.15图所示结构中，AD 杆发生的变形为弯曲与压缩的组合变形.( ∨)1.16 题1.16图所示结构中，AB 杆将发生弯曲与压缩的组合变形.(×)二、. 1.2 1.3 剪切的受力特征是，变形特征是.1.4 扭转的受力特征是，变形特征是. 1.5 弯曲的受力特征是，变形特征是. 1.6 组合受力与变形是指. 1.7 构件的承载能力包括，和三个方面. 所谓，是指资料或构件抵当破坏的能力.所谓，是指构件抵当变形的能力.所谓，是指资料或构件坚持其原有平衡形B题5图 题6图 外力的合力作用线通过杆轴线 杆件 应力应变 沿杆轴线伸长或缩短 受一对等值，反向，作用线距离很近的力的作用 沿剪切面发生相对错动外力偶作用面垂直杆轴线 任意二横截面发生绕杆轴线的相对转动 外力作用线垂直杆轴线，外力偶作用面通过杆轴线 梁轴线由直线酿成曲线 包括两种或两种以上基本变形的组合 强度 刚度 稳定性强度 刚度 稳定性式的能力.1.9 根据固体资料的性能作如下三个基本假设，，.认为固体在其整个几何空间内无间隙地布满了组成该物体的物质，这样的假设称为.根据这一假设构件的、和就可以用坐标的连续函数来暗示.填题 1.11图所示结构中，杆1发生变形，杆2发生变形，杆3发生变形. 1.12 下图 (a)、(b)、(c)分别为构件内某点处取出的单位体，变形后情况如虚线所示，则单位体(a)的切应变γ＝；单位体(b)的切应变γ＝；单位体(c)的切应变γ＝.三、选择题 ABC ，作用力P 后移至AB ’C ’，但右半段BCDE 的形状不发生变动.试分析哪一种谜底正确.1、AB 、BC 两段都发生位移.2、AB 、BC 两段都发生变形. α＞βα αα α α β (a)(b)(c) 填题1.11图 ’ 连续性 均匀性 各向同性连续性假设 应力 应变 变形拉伸 压缩 弯曲2α α-β 0正确谜底是1.1.2 选题1.2图所示等截面直杆在两端作用有力偶，数值为M，力偶作用面与杆的对称面一致.关于杆中点处截面A —A在杆变形后的位置（对左端，由 A’—A’暗示；对右端，由A”—A”暗示），有四种谜底，试判断哪一种谜底是正确的.正确谜底是C.1.3 等截面直杆其支承和受力如图所示.关于其轴线在变形后的位置（图中虚线所示），有四种谜底，根据弹性体的特点，试分析哪一种是合理的.正确谜底是C .第二章拉伸、压缩与剪切一、是非判断题因为轴力要按平衡条件求出，所以轴力的正负与坐标轴的指向一致. (×)2.2 轴向拉压杆的任意截面上都只有均匀分布的正应力.( × ) 2.3 强度条件是针对杆的危险截面而建立的.( ×)2.4. 位移是变形的量度.( × )2.5 甲、乙两杆几何尺寸相同，轴向拉力相同，资料分歧，2.6 空心圆杆受轴向拉伸时，在弹性范围内，其外径与壁厚的变形关系是外径增年夜且壁厚也同时增年夜. ( × )已知低碳钢的σp ＝200MPa ，E =200GPa ，现测得试件上的应变ε＝0.002，则其应力能用胡克定律计算为：σ＝Eε=200×103×0.002=400MPa. ( × )2.9 图示三种情况下的轴力图是不相同的. ( × )的三个等分点.在杆件变形过程中，此三点的位移相等. ( × )2.11考虑. （ × ）连接件发生的挤压应力与轴向压杆发生的压应力是不相同的.（ ∨ ）二、填空题2.1 轴力的正负规定为.2.2 受轴向拉伸或压缩的直杆，其最年夜正应力位于横截面，计算公式为，最年夜切应力位于450截面，计算公式拉力为正，压力为负 maxmax )(A F N =σmax max max )(A F N 22==στ为.2.3 拉压杆强度条件中的不等号的物理意义是最年夜工作应力σmax不超越许用应力[σ]，强度条件主要解决三个方面的问题是（1）强度校核；（2）截面设计；（3）确定许可载荷.2.4 轴向拉压胡克定理的暗示形式有2种，其应用条件是σmax≤σp.2.5 由于平安系数是一个__年夜于1_____数，因此许用应力总是比极限应力要___小___.2.6 两拉杆中，A1=A2=A；E1＝2E2；υ1＝2υ2；若ε1′＝ε2′（横向应变），则二杆轴力F N1_=__F N2.2.7 低碳钢在拉伸过程中依次暗示为弹性、屈服、强化、局部变形四个阶段，其特征点分别是σp，σe，σs，σb.衡量资料的塑性性质的主要指标是延伸率δ、断面收缩率ψ.2.9 延伸率δ＝（L1－L）/L×100％中L1指的是拉断后试件的标距长度.2.10 塑性资料与脆性资料的判别标准是塑性资料：δ≥5%，脆性资料：δ<5%.图示销钉连接中，2t2>t1，销钉的切应力τ＝2F/πd2，销钉的最年夜挤压应力σbs =F/dt1.螺栓受拉力F 作用，尺寸如图.若螺栓资料的拉伸许用应力为[σ]，许用切应力为[τ]，按拉伸与剪切等强度设计，螺栓杆直径d 与螺栓头高度h 的比值应取d/h =4[τ]/[σ].木榫接头尺寸如图示，受轴向拉力F 作用.接头的剪切面积A =hb ，切应力τ＝F/hb ；挤压面积A bs =cb ，挤压应力σbs =F/cb .两矩形截面木杆通过钢连接器连接(如图示)，在轴向力F 作用下，木杆上下两侧的剪切面积A =2lb ，切应力τ＝F/2lb ；挤压面积A bs =2δb ，挤压应力σbs =F/2δb . 挤压应力作用在构件的外概况，一般不是均匀分布；压杆中的压应力作用在杆的横截面上且均匀分布.2.16图示两钢板钢号相同，通过铆钉连接，钉与板的钢号分歧.对铆接头的强度计算应包括：铆钉的剪切、挤压计算；钢板的挤压和拉伸强度计算. 若将钉的排列由（a ）改为（b ），上述计算中发生改变的是.对（a ）、（b ）两种排列，铆接头能接受较年夜拉力的是（a ）.（建议画板的轴力图分析）三、选择题钢板的拉伸强度计算为提高某种钢制拉（压）杆件的刚度，有以下四种办法：(A) 将杆件资料改为高强度合金钢； (B) 将杆件的概况进行强化处置（如淬火等）；(C) 增年夜杆件的横截面面积； (D) 将杆件横截面改为合理的形状.正确谜底是C甲、乙两杆，几何尺寸相同，轴向拉力F 相同，资料分歧，它们的应力和变形有四种可能：（Al 都相同；(B) l 相同；（C l 分歧；(D) △l 分歧.正确谜底是C长度和横截面面积均相同的两杆，一为钢杆，另一为铝杆，在相同的轴向拉力作用下，两杆的应力与变形有四种情况；（A ）铝杆的应力和钢杆相同，变形年夜于钢杆； (B) 铝杆的应力和钢杆相同，变形小于钢杆；（C ）铝杆的应力和变形均年夜于钢杆； (D) 铝杆的应力和变形均小于钢杆.正确谜底是A∵ E s > E a在弹性范围内尺寸相同的低碳钢和铸铁拉伸试件，在同样载（A；（B（C（D）不能确定.正确谜底是B2.5 等直杆在轴向拉伸或压缩时，横截面上正应力均匀分布是根据何种条件得出的.（A）静力平衡条件；（B）连续条件；（C）小变形假设；（D平面假设及资料均匀连续性假设.正确谜底是D第三章扭转一、是非判断题3.1 单位体上同时存在正应力和切应力时，切应力互等定理不成立. （×）3.2 空心圆轴的外径为D、内径为d，其极惯性矩和扭转截面系数分别为×）∵E ms > E ci3.3 资料分歧而截面和长度相同的二圆轴，在相同外力偶作用下，其扭矩图、切应力及相对扭转角都是相同的. （ ×）3.4 连接件接受剪切时发生的切应力与杆接受轴向拉伸时在斜截面上发生的切应力是相同的. （ ×）二、填空题3.1 图示微元体，已知右侧截面上存在与z 方向成θ 角的切应力τ，试根据切应力互等定理画出另外五个面上的切应力.3.2 试绘出圆轴横截面和纵截面上的扭转切应力分布图.3.3 坚持扭矩不变，长度不变，圆轴的直径增年夜一倍，则最年夜切应力τmax 是原来的1/ 8倍，单位长度扭转角是原来的1/ 16倍.两根分歧资料制成的圆轴直径和长度均相同，所受扭矩也相同，两者的最年夜切应力_________相等 __，单位长度扭转_分歧___ _______. 3.5 的适用范围是等直圆轴； τmax ≤τp .y对实心轴和空心轴，如果二者的资料、长度及横截面的面积相同，则它们的抗扭能力空心轴年夜于实心轴；抗拉（压）能力相同.3.7 当轴传递的功率一按时，轴的转速愈小，则轴受到的外力偶距愈__年夜__，当外力偶距一按时，传递的功率愈年夜，则轴的转速愈 年夜.3.8两根圆轴，一根为实心轴，直径为D 1，另一根为空心轴，内径为d 2，外径为D 2，.3.9 等截面圆轴上装有四个皮带轮，合理安插应为D 、C 轮位置对换.3.10 图中T3.1145º螺旋面断裂；图（c ），发生非常年夜的扭角后沿横截面断开；图（d ），概况呈现纵向裂纹.据此判断试件的资840134.-=α料为，图（b ）：灰铸铁；图（c ）：低碳钢，图（d ）：木材.若将一支粉笔扭断，其断口形式应同图（b ）.三、选择题3.1 图示圆轴，已知GI p ，当m 为何值时，自由真个扭转角为零. （B ）A. 30 N ·m ；B. 20 N ·m ；C. 15 N ·m ；D. 10 N ·m .3.2 三根圆轴受扭，已知资料、直径、扭矩均相同，而长度分别为L ；2L ；4L ，则单位扭转角θ必为 D .A.第一根最年夜；B.第三根最年夜；C.第二根为第一和第三之和的一半； D.相同.3.3 实心圆轴和空心圆轴，它们的横截面面积均相同，受相同扭转作用，则其最年夜切应力 是 C .AD. 无法比力.α= d /D 的空心圆轴，扭转时横截面上的最年夜切应力为τ，则内圆周处的切应力为 B .实空）（）（t t W W >A. τ；B. ατ；C. （1－α3）τ；D. （1－α4）τ；3.5 满足平衡条件，但切应力超越比例极限时，下列说法正确的是D.A B C D切应力互等定理：成立不成立不成立成立剪切虎克定律：成立不成立成立不成立3.6 在圆轴扭转横截面的应力分析中，资料力学研究横截面变形几何关系时作出的假设是C.A．资料均匀性假设； B．应力与应酿成线性关系假设；C．平面假设.3.7 图示受扭圆轴，若直径d不变；长度l不变，所受外力偶矩M不变，仅将资料由钢酿成铝，则轴的最年夜切应力（E），轴的强度（B），轴的扭转角（C），轴的刚度（B）.A．提高 B．降低 C．增年夜 D．减小 E．不变第四章弯曲内力一、是非判断题4.1 杆件整体平衡时局部纷歧定平衡. （×）4.2 不论梁上作用的载荷如何，其上的内力都按同一规律变动. （×）4.3 任意横截面上的剪力在数值上即是其右侧梁段上所有荷载的代数和，向上的荷载在该截面发生正剪力，向下的荷载在该截面发生负剪力. （×）4.4 若梁在某一段内无载荷作用，则该段内的弯矩图肯定是一直线段. （∨）简支梁及其载荷如图所示，假想沿截面 m－m将梁截分为二，若取梁的左段为研究对象，则该截面上的剪力和弯矩与q、M无关；若取梁的右段为研究对象，则该截面上的剪力和弯矩与F无关.（×）二、填空题4.1 外伸梁ABC接受一可移动的载荷如图所示.设F、l均为已知，为减小梁的最年夜弯矩值则外伸段的合理长度∵Fa = F(l - a) / 4a=l/5.4.2 图示三个简支梁接受的总载荷相同，但载荷的分布情况分歧.在这些梁中，最年夜剪力F Qmax=F/2；发生在三个梁的支座截面处；最年夜弯矩M max=F l/4；发生在(a)梁的C 截面处.三、选择题4.1 梁受力如图，在B 截面处D .A. F s 图有突变，M 图连续光滑； B . F s 图有折角（或尖角），M 图连续光滑；C . F s 图有折角，M 图有尖角；D . F s 图有突变，M 图有尖角.4.2 图示梁，剪力即是零截面位置的x 之值为D .A. 5a /6；B. 5a /6；C. 6a /7；D. 7a /6.在图示四种情况中，截面上弯矩 M 为正，剪力F s 为负的是(B).在图示梁中，集中力F 作用在固定于截面B 的倒 L 刚臂上.梁上最年夜弯矩 M max 与 C 截面上弯矩M C 之间的关系是B .题图 BFCAqxqa BaC3a 题图qAF sMF sMF sF s M(A)(B) (C) (D)4.5 在上题图中，如果使力 F 直接作用在梁的C 截面上，则梁上maxM与max s F 为C .A ．前者不变，后者改变B ．两者都改变C ．前者改变，后者不变D ．两者都不变附录I 平面图形的几何性质一、是非判断题 I.1静矩即是零的轴为对称轴.（× ）I.2 在正交坐标系中，设平面图形对y 轴和z 轴的惯性矩分别为I y 和I z ，则图形对坐标原点的极惯性矩为I p = I y 2+ I z 2. （ × ）I.3 若一对正交坐标轴中，其中有一轴为图形的对称轴，则图形对这对轴的惯性积一定为零.∵M C =F D a = 2 a F/ 3 M max = F D 2a = 4 a F/32F /3F /3（∨）二、填空题I.1 任意横截面对形心轴的静矩即是___0________.I.2 在一组相互平行的轴中，图形对__形心_____轴的惯性矩最小.三、选择题I.1 矩形截面，C 为形心，阴影面积对z C其余部份面积对z C 轴的静矩为(S z )B ，(S z )间的关系正确的是D .A. (S z )A >(S z )B ；B. (S z )A <(S z )B ；C.(S z )A =(S z )B ；D. (S z )A =－(S z )B .I.2 图示截面对形心轴z C 的W Zc A. bH 2/6-bh 2/6；B. （bH 2/6）〔1-（h /H ）3〕；C. （bh 2/6）〔1-（H /h ）3〕；D. （bh 2/6）〔1-（H /h ）4〕.I.3 已知平面图形的形心为C ，面积为 A ，对z 轴的 惯性矩为I z ，则图形对在z 1轴的惯性矩正确的是D .选题图C选题图yA. I z+b2A；B. I z+(a+b)2A；C. I z+(a2-b2) A；D. I z+( b2-a2) A.第五章弯曲应力一、是非判断题5.1 平面弯曲变形的特征是，梁在弯曲变形后的轴线与载荷作用面同在一个平面内. （∨）5.2 在等截面梁中，正应力绝对值的最年夜值│σ│max必呈现在弯矩值│M│ma最年x夜的截面上.（∨）静定对称截面梁，无论何种约束形式，其弯曲正应力均与资料的性质无关. （∨）二、填空题5.1 直径为d 的钢丝绕在直径为D 的圆筒上，若钢丝仍处于弹性范围内，此时钢丝的最年夜弯曲正应力σmax ＝；为了减小弯曲正应力，应减小___钢丝___的直径或增年夜 圆筒的直径.5.2 圆截面梁，坚持弯矩不变，若直径增加一倍，则其最年夜正应力是原来的1/8倍.5.3 横力弯曲时，梁横截面上的最年夜正应力发生在截面的上下边缘处，梁横截面上的最年夜切应力发生在中性轴处.矩形截面的最年夜切应力是平均切应力的3/2倍.5.4 矩形截面梁，若高度增年夜一倍（宽度不变），其抗弯能力为原来的4倍；若宽度增年夜一倍（高度不变），其抗弯能力为原来的2倍；若截面面积增年夜一倍（高宽比不变），其抗弯能力为原来的倍.5.5 从弯曲正应力强度的角度考虑，梁的合理截面应使其资料分布远离中性轴.5.6 两梁的几何尺寸和资料相同，按正应力强度条件，（B ）AB（a ）dD Ed dD E +=⨯+12222(b)第六章 弯曲变形一、是非判断题6.1正弯矩发生正转角，负弯矩发生负转角. ( ×)6.2 弯矩最年夜的截面转角最年夜，弯矩为零的截面上转角为零. ( × )6.3 弯矩突变的处所转角也有突变. ( × )6.4 弯矩为零处，挠曲线曲率必为零. ( ∨ )6.5 梁的最年夜挠度必发生于最年夜弯矩处. ( × )二、填空题6.1 梁的转角和挠度之间的关系是 .6.2 梁的挠曲线近似微分方程的应用条件是 等直梁、线弹性范围内和小变形.6.3 画出挠曲线的年夜致形状的根据是 约束和弯矩图.判断挠曲线的凹凸性与拐点位置的根据是 弯矩的正负；正负弯矩的分界处.6.4 用积分法求梁的变形时，梁的位移鸿沟条件及连续性条)()(,x w x =θ件起确定积分常数的作用.6.5 梁在纯弯时的挠曲线是圆弧曲线，但用积分法求得的挠曲线却是抛物线，其原因是用积分法求挠曲线时，用的是挠曲线近似方程.6.6 两悬臂梁，其横截面和资料均相同，在梁的自由端作用有年夜小相等的集中力，但一梁的长度为另一梁的2倍，则长梁自由真个挠度是短梁的8倍，转角又是短梁的4倍.6.7 应用叠加原理的条件是线弹性范围内和小变形.6.8 试根据填题6.8图所示载荷及支座情况，写出由积分法求解时，积分常数的数目及确定积分常数的条件.积分常数6个；支承条件w A = 0，θA = 0，w B = 0.连续条件是w CL = w CR ，w BL = w BR，θBL = θBR.6.9试根据填题6.9图用积分法求图示挠曲线方程时，需应用的支承条件是w A = 0，w B = 0，w D = 0；连续条件是w CL = w CR ，w BL = w BR，θBL = θBR.填题图填题图一、是非判断题7.1纯剪应力状态是二向应力状态. （∨）7.2 一点的应力状态是指物体内一点沿某个方向的应力情况.（×）轴向拉（压）杆内各点均为单向应力状态. （∨）7.4单位体最年夜正应力面上的切应力恒即是零. （∨）7.5 单位体最年夜切应力面上的正应力恒即是零. （×）7.6 等圆截面杆受扭转时，杆内任一点处沿任意方向只有切应力，无正应力. （×）7.7 单位体切应力为零的截面上，正应力必有最年夜值或最小值. （×）7.8 主方向是主应力所在截面的法线方向. （∨）7.9 单位体最年夜和最小切应力所在截面上的正应力，总是年夜小相等，正负号相反.（×）一点沿某方向的正应力为零，则该点在该方向上线应变也必为零. （×） 二、填空题7.1 一点的应力状态是指过一点所有截面上的应力集合，一点的应力状态可以用单位体和应力圆暗示，研究一点应力状态的目的是解释构件的破坏现象；建立复杂应力状态的强度条件.7.2 主应力是指主平面上的正应力；主平面是指τ=0的平面三对相互垂直的平面上τ= 0的单位体.7.3 对任意单位体的应力，那时是单向应力状态；当时是二向应力状态；那时是三向应力状态；那时是纯剪切应力状态.7.4 在二个主应力相等的情况下，平面应力状态下的应力圆退化为一个点圆；在纯剪切情况下，平面应力状态下的应力圆的圆心位于原点；在单向应力状态情况下，平面应力状态下的应力圆与τ轴相切.7.5 应力单位体与应力圆的对应关系是：点面对应；转向相同；转角二倍.三个主应力中有二个不为0三个主应力都不为0单位体各正面上只有切应力7.6 对图示受力构件，试画出暗示A 点应力状态的单位体.C .A. 15 MPaB. 65 MPaC. 40 MPaD. 25 MPa图示各单位体中（d ）为单向应力状态， （a ）为纯剪应力状态.(a) (b) (c) (d)7.3 单位体斜截面上的正应力与切应力的关系中A . A. 正应力最小的面上切应力必为零； B. 最年夜切应力面上的正应力必为零； C. 正应力最年夜的面上切应力也最年夜； D. 最年夜切应力面上的正应力却最小.第八章组合变形一、是非判断题8.1 资料在静荷作用下的失效形式主要有脆性断裂和塑性屈服两种. （∨）8.2 砖、石等脆性资料的试样在压缩时沿横截面断裂.（×）8.3 在近乎等值的三向拉应力作用下，钢等塑性资料只可能发生断裂. （∨）8.4 分歧的强度理论适用于分歧的资料和分歧的应力状态.（∨）8.5 矩形截面杆接受拉弯组合变形时，因其危险点的应力状态是单向应力，所以不用根据强度理论建立相应的强度条件. ( ∨ )8.6 圆形截面杆接受拉弯组合变形时，其上任一点的应力状态都是单向拉伸应力状态.( ×)8.7拉（压）弯组合变形的杆件，横截面上有正应力，其中性轴过形心. （×）8.8设计受弯扭组合变形的圆轴时，应采纳分别按弯曲正应力强度条件及扭转切应力强度条件进行轴径设计计算，然后取二者中较年夜的计算结果值为设计轴的直径.（×）8.9 弯扭组合圆轴的危险点为二向应力状态.（∨）8.10立柱接受纵向压力作用时，横截面上只有压应力.偏心压缩呢？(×）二、填空题8.1铸铁制的水管在冬季常有冻裂现象，这是因为σ1>0且远远年夜于σ2,σ3；σbt 较小.8.2 将沸水倒入厚玻璃杯中，如果发生破坏，则必是先从外侧开裂，这是因为外侧有较年夜拉应力发生且σbt 较小.8.3 弯扭组合构件杆件资料应为8.4塑性资料制的圆截面折杆及其受力如图所示，杆的横截面面积为A ，抗弯截面模量为W ，则图(a)的危险点在A (b)的危险点在AB 段内任意截面的后边缘点，对应的强度条件为；试分别画出两图危险点的应力状态.所有受（ × ）[]σ≤+Z W Fa Fl 22)()([]σ≤Z[]σ≤ F(b)(a)C上下在临界载荷作用下，压杆既可以在直线状态坚持平衡，也可引起压杆失稳的主要原因是外界的干扰力. （×）所有两端受集中轴向力作用的压杆都可以采纳欧拉公式计算其临界压力. （ × ）两根压杆，只要其资料和柔度都相同，则他们的临界力和临界应力也相同. （ × ）临界压力是压杆丧失稳定平衡时的最小压力值.（ ∨ ）用同一资料制成的压杆，其柔度（长细比）愈年夜，就愈容易失稳.（ ∨ ）9.8 只有在压杆横截面上的工作应力不超越资料比例极限的前提下，才华用欧拉公式计算其临界压力. （ × ）9.9 满足强度条件的压杆纷歧定满足稳定性条件；满足稳定性条件的压杆也纷歧定满足强度条件.（ ∨ ）低碳钢经过冷作硬化能提高其屈服极限，因而用同样的方法也可以提高用低碳钢制成的细长压杆的临界压力. （ ×）二、填空题 压杆的柔度λ综合地反映了压杆的对临界应力的影响. 柔度越年夜的压杆，其临界应力越小，越容易失稳.长度(l )，约束(μ)，横截面的形状和年夜小（i ）有应力集中时22)(l EI F cr μπ=影响细长压杆临界力年夜小的主要因素有E ，I ，μ，l . 如果以柔度λ的年夜小对压杆进行分类，则当λ≥λ1的杆称为年夜柔度杆，当λ2 <λ<λ1的杆称为中柔度杆，当λ≤λ2的杆称为短粗杆.年夜柔度杆的临界应力用欧拉公式计算，中柔度杆的临界应力用经验公式计算，短粗杆的临界应力用强度公式计算.两端为球铰支承的压杆，其横截面形状分别如图所示，试画出压杆失稳时横截面绕其转动的轴. 两根细长压杆的资料、长度、横截面面积、杆端约束均相同，一杆的截面形状为正方（矩）形，另一杆的为圆形，则先丧失稳定的是圆截面的杆. 三、选择题9.1 图示a ，b ，c,d 四桁架的几何尺寸、圆杆的横截面直径、资料、加力点及加力方向均相同.关于四行架所能接受的最年夜外力F Pmax 有如下四种结论，则正确谜底是A .(a)(c)(e)22λπσE cr =λσb a cr -=)(cr σσσ=I min 的轴34144126412222244πππππ=⨯⨯⨯⨯==d d a a d a I I R S / RS I I >∴（A（B（C（D9.2同样资料、同样截面尺寸和长度的两根管状细长压杆两端由球铰链支承，接受轴向压缩载荷，其中，管a内无内压作用，管b内有内压作用.关于二者横截面上的真实应力σ（a）与σ（b）、临界应力σcr（a）与σcr（b）之间的关系，有如下结论.则正确结论是.（A）σ（a）>σ（b）,σcr（a）=σcr（b）;（B）σ（a）=σ（b）,σcr（a）<σcr（b）（C）σ（a）<σ（b）,σcr（a）<σcr（b）; （D）σ（a）<σ（b）,σcr（a）=σcr（b）9.3 提高钢制细长压杆承载能力有如下方法.试判断哪一种是最正确的.（A）减小杆长，减小长度系数，使压杆沿横截面两形心主轴方向的长细比相等；（B）增加横截面面积，减小杆长；（C）增加惯性矩，减小杆长；（D）采纳高强度钢.A正确谜底是A .9.4 圆截面细长压杆的资料及支领情况坚持不变，将其横向及轴向尺寸同时增年夜1倍，压杆的A .（A ）临界应力不变，临界力增年夜；（B ）临界应力增年夜，临界力不变；（C ）临界应力和临界力都增年夜； （D ）临界应力和临界力都不变.第十章 动载荷一、是非题只要应力不超越比例极限，冲击时的应力和应变仍满足虎克定律. (∨)凡是运动的构件都存在动载荷问题. (×) 能量法是种分析冲击问题的精确方法. (× ) 不论是否满足强度条件，只要能增加杆件的静位移，就能提高其抵当冲击的能力.(×) 二、填空题10.1 图示各梁的资料和尺寸相同，但支承分歧，受相同的冲击载荷，则梁内最年夜冲击应力由年夜到小的排列顺序是(a)、(c)、(b).应在弹性范围内22λπσE cr =dlil ⋅=⋅=μμλ4夜一倍时，梁内的最年夜动应力增年夜倍？当H 增年夜一倍时，梁内的最年夜动应力增年夜倍？当L 增年夜一倍时，梁内的最年夜动应力增年夜倍？当b 增年夜一倍时，梁内的最年夜动应力增年夜倍？11.1 构件在交变应力下的疲劳破坏与静应力下的失效实质是相同的. （ ×）11.2 通常将资料的耐久极限与条件疲劳极限统称为资料的疲劳极限. （ ∨）11.3 资料的疲劳极限与强度极限相同. （ × ）11.4 资料的疲劳极限与构件的疲劳极限相同. （ ×）(a)(b)(c)P121-lHEPb b Pl Pl HEb WPl EI Pl H H K st stst d d 32343223343===∆==max max max σσσ 1）P 增年夜一倍时： 2）H 增年夜一倍时：3）l 增年夜一倍时：4）b 增年夜一倍时： maxmax'd d σσ21=。

材料力学习题及答案材料力学-学习指导及习题答案第一章绪论1-1图示圆截面杆，两端承受一对方向相反、力偶矩矢量沿轴线且大小均为 M 的力偶作用。

试问在杆件的任一横截面 m-mxx 存在何种内力分量，并确定其大小。

解：从横截面m-m 将杆切开，横截面上存在沿轴线的内力偶矩分量 Mx 即扭矩，其大小等于M1- 2如图所示，在杆件的斜截面m-mxx 任一点A 处的应力p=120 MPa 其方位角0 =20°,试求该点处的正应力（T 与切应力T 。

解：应力p 与斜截面m-m 的法线的夹角a =10°,故（T = pcos a =120x cos10 ° =118.2MPaT = psin a =120X sin10 ° =20.8MPa1- 3图示矩形截面杆，横截面上的正应力沿截面高度线性分布，截面顶边各点处的正应力均为（T max=100MPa底边各点处的正应力均为零。

试问杆件横截面上存在何种内力分量，并确定其大小。

图中之 C 点为截面形心。

解：将横截面上的正应力向截面形心C 简化，得一合力和一合力偶，其力即为轴力FN=10(X 106X 0.04 X 0.1/2=200 X 103 N =200 kN其力偶即为弯矩Mz=20(X (50 - 33.33) X 10-3 =3.33 kN ?m1- 4板件的变形如图中虚线所示。

试求棱边AB 与AD 的平均正应变及A 点处直角BAD 的切应变。

解:第二章轴向拉压应力2-1试计算图示各杆的轴力，并指出其最大值(d) FNAB=1 kN, FNBC — 1 kN,2- 2图示阶梯形截面杆 AC 承受轴向载荷F1=200 kN 与F2=100 kN , AB 段的直径d 仁40 mm 如欲使BC 与 AB 段的正应力相同，试求BC 段的直径。

‘N1 二上耳即2L —耳+ Z ￡ 4 44 4由此求得- 49 0 mm 解：因BC 与AB 段的正应力相同，故=即 _气 -巩+% 兀甲忧占；兀申兀刀： ~4~ 4 ~~ 4由此■求潯=49 0 mm2- 3图示轴向受拉等截面杆，横截面面积 A=500 mm2载荷F=50 kN 。

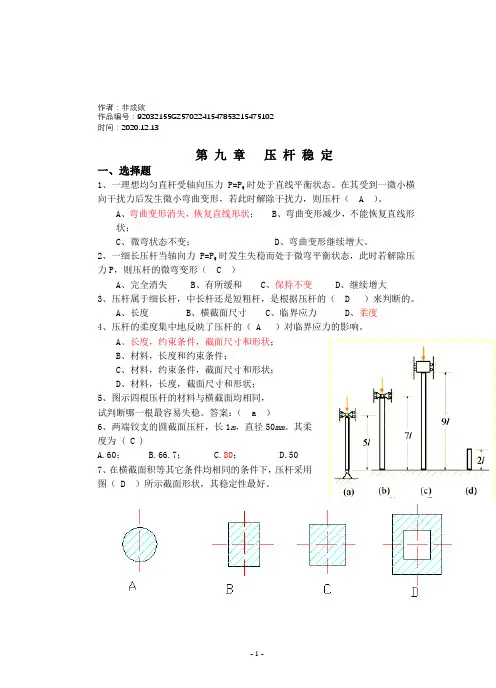

作者：非成败作品编号：92032155GZ5702241547853215475102时间：2020.12.13第九章压杆稳定一、选择题1、一理想均匀直杆受轴向压力P=P Q时处于直线平衡状态。

在其受到一微小横向干扰力后发生微小弯曲变形，若此时解除干扰力，则压杆（ A ）。

A、弯曲变形消失，恢复直线形状；B、弯曲变形减少，不能恢复直线形状；C、微弯状态不变；D、弯曲变形继续增大。

2、一细长压杆当轴向力P=P Q时发生失稳而处于微弯平衡状态，此时若解除压力P，则压杆的微弯变形（ C ）A、完全消失B、有所缓和C、保持不变D、继续增大3、压杆属于细长杆，中长杆还是短粗杆，是根据压杆的（ D ）来判断的。

A、长度B、横截面尺寸C、临界应力D、柔度4、压杆的柔度集中地反映了压杆的（ A ）对临界应力的影响。

A、长度，约束条件，截面尺寸和形状；B、材料，长度和约束条件；C、材料，约束条件，截面尺寸和形状；D、材料，长度，截面尺寸和形状；5、图示四根压杆的材料与横截面均相同，试判断哪一根最容易失稳。

答案：（ a ）6、两端铰支的圆截面压杆，长1m，直径50mm。

其柔度为 ( C )A.60；B.66.7；C.80；D.507、在横截面积等其它条件均相同的条件下，压杆采用图（ D ）所示截面形状，其稳定性最好。

8、细长压杆的（ A ），则其临界应力σ越大。

A 、弹性模量E 越大或柔度λ越小；B 、弹性模量E 越大或柔度λ越大；C 、弹性模量E 越小或柔度λ越大；D 、弹性模量E 越小或柔度λ越小； 9、欧拉公式适用的条件是，压杆的柔度（ C ）A 、λ≤、λ≤C 、λ≥π D、λ≥10、在材料相同的条件下，随着柔度的增大（ C ）A 、细长杆的临界应力是减小的，中长杆不是；B 、中长杆的临界应力是减小的，细长杆不是；C 、细长杆和中长杆的临界应力均是减小的；D 、细长杆和中长杆的临界应力均不是减小的； 11、两根材料和柔度都相同的压杆（ A ）A. 临界应力一定相等，临界压力不一定相等；B. 临界应力不一定相等，临界压力一定相等；C. 临界应力和临界压力一定相等；D. 临界应力和临界压力不一定相等；12、在下列有关压杆临界应力σe 的结论中，（ D ）是正确的。

习题2-1图 习题2-2图习题2-3图 习题2-4图 习题2-5图 习题2-6图 材料力学习题集第1章 引 论1－1 图示矩形截面直杆，右端固定，左端在杆的对称平面内作用有集中力偶，数值为M 。

关于固定端处横截面A －A 上的内力分布，有四种答案，根据弹性体的特点，试分析哪一种答案比较合理。

正确答案是 C 。

1－2 图示带缺口的直杆在两端承受拉力F P 作用。

关于A －A 截面上的内力分布，有四种答案，根据弹性体的特点，试判断哪一种答案是合理的。

正确答案是 D 。

1－3 图示直杆ACB 在两端A 、B 处固定。

关于其两端的约束力有四种答案。

试分析哪一种答案最合理。

正确答案是 D 。

1－4 等截面直杆在两端承受沿杆轴线的拉力F P 。

关于杆中点处截面A －A 在杆变形后的位置（图中虚线所示），有四种答案，根据弹性体的特点，试判断哪一种答案是正确的。

正确答案是 D 。

1－5 图示等截面直杆在两端作用有力偶，数值为M ，力偶作用面与杆的对称面一致。

关于杆中点处截面A －A 在杆变形后的位置（对于左端，由A A '→；对于右端，由A A ''→），有四种答案，试判断哪一种答案是正确的。

正确答案是 C 。

1－6 等截面直杆，其支承和受力如图所示。

关于其轴线在变形后的位置（图中虚线所示），有四种答案，根据弹性体的特点，试分析哪一种是合理的。

正确答案是 C 。

第2章 杆件的内力分析习题2-1图习题2-2图习题2-3图习题2-4图2－1 平衡微分方程中的正负号由哪些因素所确定？简支梁受力及Ox 坐标取向如图所示。

试分析下列平衡微分方程中哪一个是正确的。

（A d Q F d M（B （C （D 2－2 对于图示承受均布载荷q 的简支梁，其弯矩图凸凹性与哪些因素相关？试判断下列四种答案中。

2－3 已知梁的剪力图以及a 、e 截面上的弯矩M a 和M e ，如图所示。

为确定b M 、M ，现有下列四种答案，试分析哪一种 （A （B （C （D 之间剪力图的面积，以此类推。

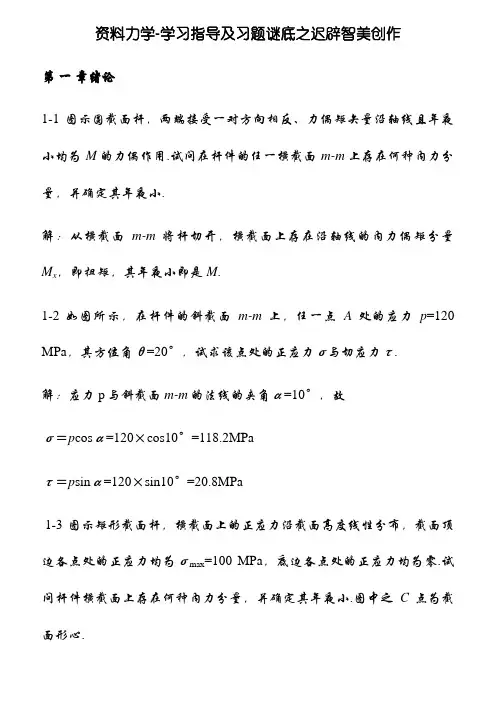

资料力学-学习指导及习题谜底之迟辟智美创作第一章绪论1-1 图示圆截面杆，两端接受一对方向相反、力偶矩矢量沿轴线且年夜小均为M的力偶作用.试问在杆件的任一横截面m-m上存在何种内力分量，并确定其年夜小.解：从横截面m-m将杆切开，横截面上存在沿轴线的内力偶矩分量M x，即扭矩，其年夜小即是M.1-2 如图所示，在杆件的斜截面m-m上，任一点A处的应力p=120 MPa，其方位角θ=20°，试求该点处的正应力σ与切应力τ.解：应力p与斜截面m-m的法线的夹角α=10°，故σ＝p cosα=120×cos10°=118.2MPaτ＝p sinα=120×sin10°=20.8MPa1-3 图示矩形截面杆，横截面上的正应力沿截面高度线性分布，截面顶边各点处的正应力均为σmax=100 MPa，底边各点处的正应力均为零.试问杆件横截面上存在何种内力分量，并确定其年夜小.图中之C点为截面形心.解：将横截面上的正应力向截面形心C简化，得一合力和一合力偶，其力即为轴力F N=100×106×××103 N =200 kN其力偶即为弯矩M z=200×(50-33.33)×10-3 =3.33 kN·m1-4 板件的变形如图中虚线所示.试求棱边AB与AD的平均正应变及A 点处直角BAD的切应变.解：第二章轴向拉压应力2-1试计算图示各杆的轴力，并指出其最年夜值.解：(a) F N AB=F,F N BC=0,F N，max=F=F(b) F N AB=F,F N BC=－F,F N，max(c) F N AB=－2 kN, F N2BC=1 kN,F N CD=3 kN,F N=3 kN，max(d) F N AB=1 kN,F N BC=－1 kN,F N=1 kN，max2-2 图示阶梯形截面杆AC，接受轴向载荷F1=200 kN与F2=100 kN，AB段的直径d1=40 mm.如欲使BC与AB段的正应力相同，试求BC段的直径.解：因BC与AB段的正应力相同，故2-3 图示轴向受拉等截面杆，横截面面积A=500 mm2，载荷F=50 kN.试求图示斜截面m-m上的正应力与切应力，以及杆内的最年夜正应力与最年夜切应力.解：2－4（2-11）图示桁架，由圆截面杆1与杆2组成，并在节点A接受载荷F=80kN作用.杆1、杆2的直径分别为d1=30mm和d2=20mm，两杆的资料相同，屈服极限σ=320MPa，平安因数n s.试校核桁架的强度.s解：由A点的平衡方程可求得1、2两杆的轴力分别为由此可见，桁架满足强度条件.2－5（2-14）图示桁架，接受载荷F作用.试计算该载荷的许用值[F].设各杆的横截面面积均为A，许用应力均为[σ].解：由C点的平衡条件由B点的平衡条件1杆轴力为最年夜，由其强度条件2－6（2-17）图示圆截面杆件,接受轴向拉力F作用.设拉杆的直径为d，端部墩头的直径为D，高度为h，试从强度方面考虑，建立三者间的合理比值.已知许用应力[σ]=120MPa，许用切应力[τ]=90MPa，许用挤压应力[σbs]=240MPa.解：由正应力强度条件由切应力强度条件由挤压强度条件式(1)：式(3)得式(1)：式(2)得故D：h：d：：12－7（2-18）图示摇臂，接受载荷F1与F2作用.试确定轴销B的直径d.已知载荷F1=50kN，F2，许用切应力[τ]=100MPa，许用挤压应力[σ]=240MPa.bs解：摇臂ABC受F1、F2及B点支座反力F B三力作用，根据三力平衡汇交定理知F B的方向如图（b）所示.由平衡条件由切应力强度条件由挤压强度条件故轴销B的直径第三章轴向拉压变形3-1 图示硬铝试样，厚度δ=2mm，试验段板宽b=20mm，标距l=70mm.在轴向拉F=6kN的作用下，测得试验段伸长Δl，板宽缩短Δb.试计算硬铝的弹性模量E与泊松比μ.解：由胡克定律3-2(3-5) 图示桁架，在节点A处接受载荷F作用.从试验中测得杆1与杆2的纵向正应变分别为ε1×10-4与ε2×10-4.试确定载荷F及其方位角θ之值.已知杆1与杆2的横截面面积A1=A2=200mm2，弹性模量E1=E2=200GPa.解：杆1与杆2的轴力（拉力）分别为由A点的平衡条件(1)2+(2)2并开根，便得式(1)：式(2)得3-3(3-6) 图示变宽度平板，接受轴向载荷F作用.试计算板的轴向变形.已知板的厚度为δ，长为l，左、右真个宽度分别为b1与b2，弹性模量为E.解：3-4(3-11) 图示刚性横梁AB，由钢丝绳并经无摩擦滑轮所支持.设钢丝绳的轴向刚度（即发生单位轴向变形所需之力）为k，试求当载荷F作用时端点B的铅垂位移.解：设钢丝绳的拉力为T，则由横梁AB的平衡条件钢丝绳伸长量由图（b）可以看出，C点铅垂位移为Δl/3，D点铅垂位移为2Δl/3，则B点铅垂位移为Δl，即 3-5(3-12) 试计算图示桁架节点A的水平与铅垂位移.设各杆各截面的拉压刚度均为EA.解：(a) 各杆轴力及伸长（缩短量）分别为因为3杆不变形，故A点水平位移为零，铅垂位移即是B点铅垂位移加2杆的伸长量，即(b)点的水平与铅垂位移分别为(注意AC杆轴力虽然为零，但对A位移有约束)3-6(3-14) 图a所示桁架，资料的应力-应变关系可用方程σn=Bε暗示（图b），其中n和B为由实验测定的已知常数.试求节点C的铅垂位移.设各杆的横截面面积均为A.(a) (b)解：2根杆的轴力都为2根杆的伸长量都为则节点C的铅垂位移3-7(3-16) 图示结构，梁BD为刚体，杆1、杆2与杆3的横截面面积与资料均相同.在梁的中点C接受集中载荷F作用.试计算该点的水平与铅垂位移.已知载荷F=20kN，各杆的横截面面积均为A=100mm2，弹性模量E=200GPa，梁长l=1000mm.解：各杆轴力及变形分别为梁BD作刚体平动，其上B、C、D三点位移相等3-8(3-17) 图示桁架，在节点B和C作用一对年夜小相等、方向相反的载荷F.设各杆各截面的拉压刚度均为EA，试计算节点B和C间的相对位移ΔB/C.解：根据能量守恒定律，有3-9(3-21) 由铝镁合金杆与钢质套管组成一复合杆，杆、管各载面的刚度分别为E1A1与E2A2.复合杆接受轴向载荷F作用，试计算铝镁合金杆与钢管横载面上的正应力以及杆的轴向变形.解：设杆、管接受的压力分别为F N1、F N2，则F N1+F N2=F (1)变形协调条件为杆、管伸长量相同，即联立求解方程(1)、(2)，得杆、管横截面上的正应力分别为杆的轴向变形3-10(3-23) 图示结构，杆1与杆2的弹性模量均为E，横截面面积均为A，梁BC为刚体，载荷F=20kN，许用拉应力[σt]=160MPa，许用压应力[σc]=110MPa.试确定各杆的横截面面积.解：设杆1所受压力为F N1，杆2所受拉力为F N2，则由梁BC的平衡条件得变形协调条件为杆1缩短量即是杆2伸长量，即联立求解方程(1)、(2)得因为杆1、杆2的轴力相等，而许用压应力小于许用拉应力，故由杆1的压应力强度条件得3-11(3-25) 图示桁架，杆1、杆2与杆3分别用铸铁、铜和钢制成，许用应力分别为[σ1]=40MPa，[σ2]=60MPa，[σ3]=120MPa，弹性模量分别为E1=160GPa，E2=100GPa，E3=200GPa.若载荷F=160kN，A1=A2=2A3，试确定各杆的横截面面积.解：设杆1、杆2、杆3的轴力分别为F N1(压)、F N2(拉)、F N3(拉)，则由C点的平衡条件杆1、杆2的变形图如图(b)所示，变形协调条件为C点的垂直位移即是杆3的伸长，即联立求解式(1)、(2)、(3)得由三杆的强度条件注意到条件 A1=A2=2A3，取A1=A2=2A3=2448mm2.3-12(3-30) 图示组合杆，由直径为30mm的钢杆套以外径为50mm、内径为30mm的铜管组成，二者由两个直径为10mm的铆钉连接在一起.铆接后，温度升高40°，试计算铆钉剪切面上的切应力.钢与铜的弹性模量分别为E s=200GPa与E c=100GPa，线膨胀系数分别为αl s×10－６℃－１与αl c=16×10－６℃－１.解：钢杆受拉、铜管受压，其轴力相等，设为F N，变形协调条件为钢杆和铜管的伸长量相等，即铆钉剪切面上的切应力3-13(3-32) 图示桁架，三杆的横截面面积、弹性模量与许用应力均相同，并分别为A、E与[σ]，试确定该桁架的许用载荷[F].为了提高许用载荷之值，现将杆3的设计长度l酿成l+Δ.试问当Δ为何值时许用载荷最年夜，其值[F max]为何.解：静力平衡条件为变形协调条件为联立求解式(1)、(2)、(3)得杆3的轴力比杆1、杆2年夜，由杆3的强度条件若将杆3的设计长度l酿成l+Δ，要使许用载荷最年夜，只有三杆的应力都到达[σ]，此时变形协调条件为第四章扭转4-1(4-3) 图示空心圆截面轴，外径D=40mm，内径d=20mm，扭矩T=1kN•m.试计算横截面上的最年夜、最小扭转切应力，以及A点处（ρA=15mm）的扭转切应力.解：因为τ与ρ成正比，所以4-2(4-10) 实心圆轴与空心圆轴通过牙嵌离合器连接.已知轴的转速n=100 r/min，传递功率P=10 kW，许用切应力[τ]=80MPa，d1/d2.试确定实心轴的直径d，空心轴的内、外径d1和d2.解：扭矩由实心轴的切应力强度条件由空心轴的切应力强度条件4-3(4-12) 某传动轴，转速n=300 r/min，轮1为主动轮，输入功率P1=50kW，轮2、轮3与轮4为从动轮，输出功率分别为P2=10kW，P3=P4=20kW.(1) 试求轴内的最年夜扭矩；(2) 若将轮1与轮3的位置对换，试分析对轴的受力是否有利.解：(1) 轮1、2、3、4作用在轴上扭力矩分别为轴内的最年夜扭矩若将轮1与轮3的位置对换，则最年夜扭矩酿成最年夜扭矩变小，固然对轴的受力有利.4-4(4-21) 图示两端固定的圆截面轴，接受扭力矩作用.试求支反力偶矩.设扭转刚度为已知常数.解：(a) 由对称性可看出，M A=M B，再由平衡可看出M A=M B=M(b)显然M A=M B，变形协调条件为解得(c)(d)由静力平衡方程得变形协调条件为联立求解式(1)、(2)得4-5(4-25) 图示组合轴，由套管与芯轴并借两端刚性平板牢固地连接在一起.设作用在刚性平板上的扭力矩为M=2kN·m，套管与芯轴的切变模量分别为G1=40GPa与G2=80GPa.试求套管与芯轴的扭矩及最年夜扭转切应力.解：设套管与芯轴的扭矩分别为T1、T2，则T1+T2 =M=2kN·m (1)变形协调条件为套管与芯轴的扭转角相等，即联立求解式(1)、(2)，得套管与芯轴的最年夜扭转切应力分别为4-6(4-28) 将截面尺寸分别为φ100mm×90mm 与φ90mm×80mm的两钢管相套合，并在内管两端施加扭力矩M0=2kN·m后，将其两端与外管相焊接.试问在去失落扭力矩M0后，内、外管横截面上的最年夜扭转切应力.解：去失落扭力矩M0后，两钢管相互扭，其扭矩相等，设为T，设施加M0后内管扭转角为φ0.去失落M0后，内管带动外管回退扭转角φ1（此即外管扭转角），剩下的扭转角(φ0-φ1)即为内管扭转角，变形协调条件为内、外管横截面上的最年夜扭转切应力分别为4-7(4-29) 图示二轴，用突缘与螺栓相连接，各螺栓的资料、直径相同，并均匀地排列在直径为D=100mm的圆周上，突缘的厚度为δ=10mm，轴所接受的扭力矩为M=5.0 kN·m，螺栓的许用切应力[τ]=100MPa，许用挤压应力 [σbs]=300MPa.试确定螺栓的直径d.解：设每个螺栓接受的剪力为F S，则由切应力强度条件由挤压强度条件故螺栓的直径第五章弯曲应力1(5－1)、平衡微分方程中的正负号由哪些因素所确定?简支梁受力及Ox坐标取向如图所示.试分析下列平衡微分方程中哪一个是正确的.解：B正确.平衡微分方程中的正负号由该梁Ox坐标取向及分布载荷q(x)的方向决定.截面弯矩和剪力的方向是不随坐标变动的，我们在处置这类问题时都按正方向画出.可是剪力和弯矩的增量面和坐标轴的取向有关，这样在对梁的微段列平衡方程式时就有所分歧，参考下图.当Ox坐标取向相反，向右时，相应(b)，A是正确的.但无论A、B弯矩的二阶导数在q向上时，均为正，反之，为负.2(5－2)、对接受均布载荷q的简支梁，其弯矩图凸凹性与哪些因素相关?试判断下列四种谜底中哪一种是毛病的.解：A是毛病的.梁截面上的弯矩的正负号，与梁的坐标系无关，该梁上的弯矩为正，因此A是毛病的.弯矩曲线和一般曲线的凸凹相同，和y轴的方向有关，弯矩二阶导数为正时，曲线开口向着y轴的正向.q(x)向下时，无论x轴的方向如何，弯矩二阶导数均为负，曲线开口向着y轴的负向，因此B、C、D都是正确的.3(5－3)、应用平衡微分方程画出下列各梁的剪力图和弯矩图，并确定|F Q|max和|M|max.（本题和下题内力图中，内力年夜小只标注相应的系数.）解：4(5－4)、试作下列刚架的弯矩图，并确定|M|max.解：5(5－5)、静定梁接受平面载荷，但无集中力偶作用，其剪力图如图所示.若已知A端弯矩M(0)=0，试确定梁上的载荷(包括支座反力)及梁的弯矩图.解：6(5－6)、已知静定梁的剪力图和弯矩图，试确定梁上的载荷(包括支座反力).解：7(5－7)、静定梁接受平面载荷，但无集中力偶作用，其剪力图如图所示.若已知E端弯矩为零.请：（1）在Ox坐标中写出弯矩的表达式；（2）试确定梁上的载荷及梁的弯矩图.解：8(5-10) 在图示梁上，作用有集度为m=m(x)的分布力偶.试建立力偶矩集度、剪力及弯矩间的微分关系.解：用坐标分别为x与x+d x的横截面，从梁中切取一微段，如图(b).平衡方程为9(5-11) 对图示杆件，试建立载荷集度（轴向载荷集度q或扭力矩集度m）与相应内力（轴力或扭矩）间的微分关系.解：(a) 用坐标分别为x与x+d x的横截面，从杆中切取一微段，如图(c).平衡方程为(b) 用坐标分别为x与x+d x的横截面，从杆中切取一微段，如图(d).平衡方程为10(5-18) 直径为d的金属丝，环绕在直径为D的轮缘上.试求金属丝内的最年夜正应变与最年夜正应力.已知资料的弹性模量为E.解：11(5-23) 图示直径为d的圆木，现需从中切取一矩形截面梁.试问：(1) 如欲使所切矩形梁的弯曲强度最高，h和b应分别为何值；(2) 如欲使所切矩形梁的弯曲刚度最高，h和b应分别为何值；解：(1) 欲使梁的弯曲强度最高，只要抗弯截面系数取极年夜值，为此令(2) 欲使梁的弯曲刚度最高，只要惯性矩取极年夜值，为此令12(5-24) 图示简支梁，由№18工字钢制成，在外载荷作用下，测得横截面A底边的纵向正应变ε×10-4，试计算梁内的最年夜弯曲正应力.已知钢的弹性模量E=200GPa，a=1m.解：梁的剪力图及弯矩图如图所示，从弯矩图可见：13(5-32) 图示槽形截面铸铁梁，F=10kN，M e=70kN·m，许用拉应力[σt]=35MPa，许用压应力[σc]=120MPa.试校核梁的强度. 解：先求形心坐标，将图示截面看成一年夜矩形减去一小矩形惯性矩弯矩图如图所示，C 截面的左、右截面为危险截面. 在 C 左截面，其最年夜拉、压应力分别为夜拉、压应力分别为在 C 右截面，其最年 故14(5-35) 图示简支梁，由四块尺寸相同的木板胶接而成，试校核其强度. 已 知 载 荷 F=4kN ， 梁 跨 度 l=400mm ， 截 面 宽 度 b=50mm ， 高 度 h=80mm，木板的许用应力[σ]=7MPa，胶缝的许用切应力[τ]=5MPa.解：从内力图可见木板的最年夜正应力由剪应力互等定理知：胶缝的最年夜切应力即是横截面上的最年夜切 应力 可见，该梁满足强度条件.15(5-41) 图示简支梁，接受偏斜的集中载荷 F 作用，试计算梁内的最年 夜弯曲正应力.已知 F=10kN，l=1m，b=90mm，h=180mm.解： 16(5-42) 图示悬臂梁，接受载荷 F1 与 F2 作用，已知 F1=800N，F2，l=1m，许用应力[σ]=160MPa.试分别按下列要求确定截面尺寸： (1) 截面为矩形，h=2b； (2) 截面为圆形.解：(1) 危险截面位于固定端(2)17(5-45) 一铸铁梁，其截面如图所示，已知许用压应力为许用拉应力 的 4 倍，即[σc]=4 [σt].试从强度方面考虑，宽度 b 为何值最佳. 解： 又因 y1+y2=400 mm，故 y1=80 mm，y2=320 mm.将截面对形心轴 z 取静 矩，得18(5-54) 图示直径为 d 的圆截面铸铁杆，接受偏心距为 e 的载荷 F 作用. 试证明：当 e≤d/8 时，横截面上不存在拉应力，即截面核心为 R=d/8 的圆形区域. 解： 19(5-55) 图示杆件，同时接受横向力与偏心压力作用，试确定 F 的许用 值.已知许用拉应力[σt]=30MPa，许用压应力[σc]=90MPa. 解：故 F 的许用值为.第 七 章 应力、应变状态分析7-1(7-1b) 已知应力状态如图所示（应力单位为 ），试用解析法计算 图中指定截面的正应力与切应力.解： 与 截面的应力分别为：；；；MPa7-2(7-2b)已知应力状态如图所示（应力单位为 ），试用解析法计算 图中指定截面的正应力与切应力.解： 与 截面的应力分别为：；；；7-3(7-2d)已知应力状态如图所示（应力单位为 ），试用图解法计算 图中指定截面的正应力与切应力.解：如图，得： 指定截面的正应力 切应力7-4(7-7) 已知某点 A 处截面 AB 与 AC 的应力如图所示（应力单位为 ），试用图解法求主应力的年夜小及所在截面的方位.解：由图，根据比例尺，可以获得：，，最年夜切应力.7-5(7态如图 向应力 力、最10c)已知应力状 所示，试画三 圆，并求主应 年夜正应力与解：对图示应力状态， 是主应力状态，其它两个主应力由 、 、 确定.在 平面内，由坐标( , )与( , )分别确定 和 点，以 为直径画 圆与 轴相交于 和 .再以 及 为直径作圆，即得三向应力圆.由上面的作图可知，主应力为，，，7-6(7-12)已知应力状态如图所示（应力单位为 ），试求主应力的年 夜小.解： 与 截面的应力分别为：；；；在 截面上没有切应力，所以是主应力之一.；；；7-7(7-13)已知构件概况某点处的正应变，，切应变，试求该概况处 方位的正应变 与最年夜应变 及其所在方位.解：得：7-8(7-20)图示矩形截面杆，接受轴向载荷 F 作用，试计算线段 AB 的正 应变.设截面尺寸 b 和 h 与资料的弹性常数 E 和μ均为已知.解：，，，AB 的正应酿成7-9(7-21)在构件概况某点 O 处，沿 ， 与 方位，粘贴三个应变片，测得该三方位的正应变分别为，与，该概况处于平面应力状态，试求该点处的应力 ， 与 .已知资料的弹性模量，泊松比解：显然，，并令，于是得切应变：7-10(7-6)图示受力板件，试证明 A 点处各截面的正应力与切应力均为零.证明：若在尖点 A 处沿自由鸿沟取三角形单位体如图所示，设单位体 、 面上的应力分量为 、 和 、 ，自由鸿沟上的应力分量为 ，则有由于、，因此，必有 、 、.这时，代表 A 点应力状态的应力圆缩为 坐标的原点，所以 A 点为零应力状态.7-11(7-15)构件概况某点 处，沿 ， ， 与 方位粘贴四个应变片，并测得相应正应变依次为，，与，试判断上述测试结果是否可靠.解：很明显，，得：又得：根据实验数据计算获得的两个 结果纷歧致，所以，上述丈量结果不 成靠.第 八 章应力状态与强度理论 1、 (8-4)试比力图示正方形棱柱体在下列两中情况下的相当应力 ， 弹性常数 E 和μ均为已知. （a） 棱柱体轴向受压； （b） 棱柱体在刚性方模中轴向受压.解：对图（a）中的情况，应力状态如图（c） 对图（b）中的情况，应力状态如图（d）所以，，2、 (8-6)图示钢质拐轴，接受集中载荷 F 作用.试根据第三强度理论确 定轴 AB 的直径.已知载荷 F=1kN，许用应力[σ]=160Mpa. 解：扭矩弯矩 由 得：所以，3、 (8-10)图示齿轮传动轴，用钢制成.在齿轮Ⅰ上，作用有径向力、切向力；在齿轮Ⅱ上，作用有切向力、径向力.若许用应力[σ]=100Mpa，试根据第四强度理论确定轴径.解：计算简图如图所示，作 、 、 图.从图中可以看出，危险截面为 B 截面.其内力分量为： 由第四强度理论 得：4、8-4 圆截面轴的危险面上受有弯矩Ｍy、扭矩Ｍx 和轴力ＦNx 作 用，关于危险点的应力状态有下列四种.试判断哪一种是正确的. 请选择正确谜底. （图中微元上平行于纸平面的面对应着轴的横截面） 答：B5、 （8-13)图示圆截面钢杆，接受载荷 ， 与扭力矩 作用.试根据第三强度理论校核杆的强度.已知载荷N，，扭力矩，许用应力[σ]=160Mpa.解：弯矩满足强度条件.6、 (8-25)图示铸铁构件，中段为一内径 D=200mm、壁厚δ=10mm 的圆筒，圆筒内的压力p=1Mpa，两真个轴向压力F=300kN，资料的泊松比μ，许用拉应力[σt]=30Mpa.试校核圆筒部份的强度.解：，，由第二强度理论：满足强度条件.7、(8-27)图薄壁圆筒，同时接受内压p与扭力矩M作用，由实验测得筒壁沿轴向及与轴线成方位的正应变分别为和.试求内压p与扭力矩M之值.筒的内径为D、壁厚δ、资料的弹性模量E与泊松比μ均为已知.解：，，，很显然，8、(8-22)图示油管，内径D=11mm，壁厚δ，内压p，许用应力[σ]=100Mpa.试校核油管的强度.解：，，由第三强度理论，满足强度条件.9、(8-11)图示圆截面杆，直径为d，接受轴向力F与扭矩M作用，杆用塑性资料制成，许用应力为[σ].试画出危险点处微体的应力状态图，并根据第四强度理论建立杆的强度条件.解：危险点的应力状态如图所示.，由第四强度理论，，可以获得杆的强度条件：10、(8-17)图示圆截面圆环，缺口处接受一对相距极近的载荷作用.已知圆环轴线的半径为，截面的直径为，资料的许用应力为，试根据第三强度理论确定的许用值.解：危险截面在A或B截面A：，，截面B：，由第三强度理论可见，危险截面为A截面.，得：即的许用值为：11、(8-16)图示等截面刚架，接受载荷与作用，且.试根据第三强度理论确定的许用值.已知许用应力为，截面为正方形，边长为，且.解：危险截面在A截面或C、D截面，C截面与D截面的应力状态一样. C截面：由第三强度理论，得：A截面：由第三强度理论，得：比力两个结果，可得：的许用值：12、(8-25)球形薄壁容器，其内径为，壁厚为，接受压强为p之内压.试证明壁内任一点处的主应力为，.证明：取球坐标，对球闭各点，以球心为原点.，，由于结构和受力均对称于球心，故球壁各点的应力状态相同.且由于球壁很薄.，对球壁上的任一点，取通过该点的直径平面（如图），由平衡条件对球壁内的任一点，因此，球壁内的任一点的应力状态为：，证毕.。

材料力学-学习指导及习题答案第一章绪论1-1 图示圆截面杆，两端承受一对方向相反、力偶矩矢量沿轴线且大小均为M的力偶作用。

试问在杆件的任一横截面m-m上存在何种内力分量，并确定其大小。

解：从横截面m-m将杆切开，横截面上存在沿轴线的内力偶矩分量M x，即扭矩，其大小等于M。

1-2 如图所示，在杆件的斜截面m-m上，任一点A处的应力p=120 MPa，其方位角θ=20°，试求该点处的正应力σ与切应力τ。

解：应力p与斜截面m-m的法线的夹角α=10°，故σ＝p cosα=120×cos10°=118.2MPaτ＝p sinα=120×sin10°=20.8MPa1-3 图示矩形截面杆，横截面上的正应力沿截面高度线性分布，截面顶边各点处的正应力均为σmax=100 MPa，底边各点处的正应力均为零。

试问杆件横截面上存在何种内力分量，并确定其大小。

图中之C点为截面形心。

解：将横截面上的正应力向截面形心C简化，得一合力和一合力偶，其力即为轴力F N=100×106×0.04×0.1/2=200×103 N =200 kN其力偶即为弯矩M z=200×(50-33.33)×10-3 =3.33 kN·m1-4 板件的变形如图中虚线所示。

试求棱边AB与AD的平均正应变及A点处直角BAD的切应变。

解：第二章轴向拉压应力2-1试计算图示各杆的轴力，并指出其最大值。

解：(a) F N AB=F, F N BC=0, F N，max=F(b) F N AB=F, F N BC=－F, F N，max=F(c) F N AB=－2 kN, F N2BC=1 kN, F N CD=3 kN, F N，max=3 kN(d) F N AB=1 kN, F N BC=－1 kN, F N，max=1 kN2-2 图示阶梯形截面杆AC，承受轴向载荷F1=200 kN与F2=100 kN，AB段的直径d1=40 mm。

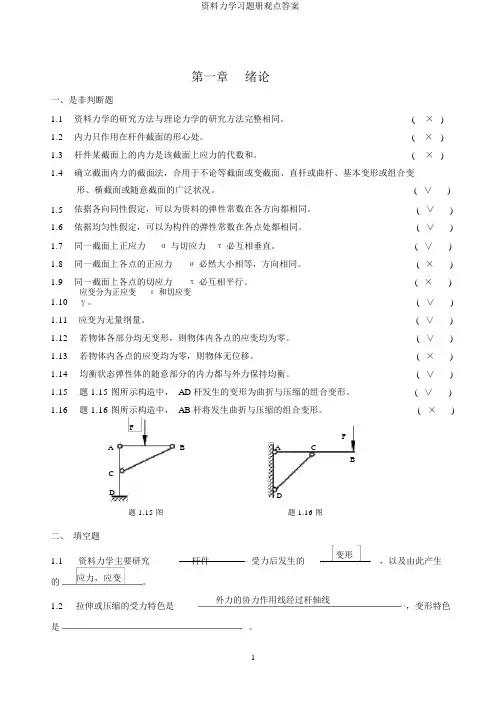

第一章绪论一、是非判断题1.1资料力学的研究方法与理论力学的研究方法完整相同。

(×) 1.2内力只作用在杆件截面的形心处。

(×) 1.3杆件某截面上的内力是该截面上应力的代数和。

(×) 1.4确立截面内力的截面法，合用于不论等截面或变截面、直杆或曲杆、基本变形或组合变形、横截面或随意截面的广泛状况。

(∨) 1.5依据各向同性假定，可以为资料的弹性常数在各方向都相同。

(∨) 1.6依据均匀性假定，可以为构件的弹性常数在各点处都相同。

(∨) 1.7同一截面上正应力σ与切应力τ必互相垂直。

(∨) 1.8同一截面上各点的正应力σ必然大小相等，方向相同。

(×) 1.9同一截面上各点的切应力τ必互相平行。

(×)1.10应变分为正应变ε和切应变γ。

(∨)1.11应变为无量纲量。

(∨) 1.12若物体各部分均无变形，则物体内各点的应变均为零。

(∨) 1.13若物体内各点的应变均为零，则物体无位移。

(×) 1.14均衡状态弹性体的随意部分的内力都与外力保持均衡。

(∨) 1.15题 1.15 图所示构造中， AD 杆发生的变形为曲折与压缩的组合变形。

(∨) 1.16题 1.16 图所示构造中， AB 杆将发生曲折与压缩的组合变形。

(×)FFA A CBBCD D题 1.15 图题 1.16 图二、填空题1.1资料力学主要研究杆件受力后发生的变形，以及由此产生的应力，应变。

1.2拉伸或压缩的受力特色是外力的协力作用线经过杆轴线，变形特色是。

1沿杆轴线伸长或缩短1.3剪切的受力特色是受一平等值，反向，作用线距离很近的力的作用，变形特色是沿剪切面发生相对错动。

1.4扭转的受力特征是外力偶作用面垂直杆轴线，变形特色是随意二横截面发生绕杆轴线的相对转动。

1.5曲折的受力特色是外力作用线垂直杆轴线，外力偶作用面经过杆轴线，变形特征是梁轴线由直线变为曲线。

1.6组合受力与变形是指包含两种或两种以上基本变形的组合。

第九 章 压 杆 稳 定一、选择题1、一理想均匀直杆受轴向压力P=P Q 时处于直线平衡状态。

在其受到一微小横向干扰力后发生微小弯曲变形，若此时解除干扰力，则压杆（ A ）。

A 、弯曲变形消失，恢复直线形状；B 、弯曲变形减少，不能恢复直线形状；C 、微弯状态不变；D 、弯曲变形继续增大。

2、一细长压杆当轴向力P=P Q 时发生失稳而处于微弯平衡状态，此时若解除压力P ，则压杆的微弯变形（ C ）A 、完全消失B 、有所缓和C 、保持不变D 、继续增大 3、压杆属于细长杆，中长杆还是短粗杆，是根据压杆的（ D ）来判断的。

A 、长度B 、横截面尺寸C 、临界应力D 、柔度 4、压杆的柔度集中地反映了压杆的（ A ）对临界应力的影响。

A 、长度，约束条件，截面尺寸和形状；B 、材料，长度和约束条件；C 、材料，约束条件，截面尺寸和形状；D 、材料，长度，截面尺寸和形状； 5、图示四根压杆的材料与横截面均相同， 试判断哪一根最容易失稳。

答案：（ a ）6、两端铰支的圆截面压杆，长1m ，直径50mm 。

其柔度为 ( C )A.60；B.66.7； C .80； D.50 7、在横截面积等其它条件均相同的条件下，压杆采用图（ D ）所示截面形状，其稳定性最好。

8、细长压杆的（ A ），则其临界应力σ越大。

A 、弹性模量E 越大或柔度λ越小；B 、弹性模量E 越大或柔度λ越大；C 、弹性模量E 越小或柔度λ越大；D 、弹性模量E 越小或柔度λ越小； 9、欧拉公式适用的条件是，压杆的柔度（ C ）A 、λ≤ PEπσ B 、λ≤sEπσC 、λ≥ P Eπσ D 、λ≥sEπσ- 2 -10、在材料相同的条件下，随着柔度的增大（ C ）A 、细长杆的临界应力是减小的，中长杆不是；B 、中长杆的临界应力是减小的，细长杆不是；C 、细长杆和中长杆的临界应力均是减小的；D 、细长杆和中长杆的临界应力均不是减小的； 11、两根材料和柔度都相同的压杆（ A ）A. 临界应力一定相等，临界压力不一定相等；B. 临界应力不一定相等，临界压力一定相等；C. 临界应力和临界压力一定相等；D. 临界应力和临界压力不一定相等；12、在下列有关压杆临界应力σe 的结论中，（ D ）是正确的。

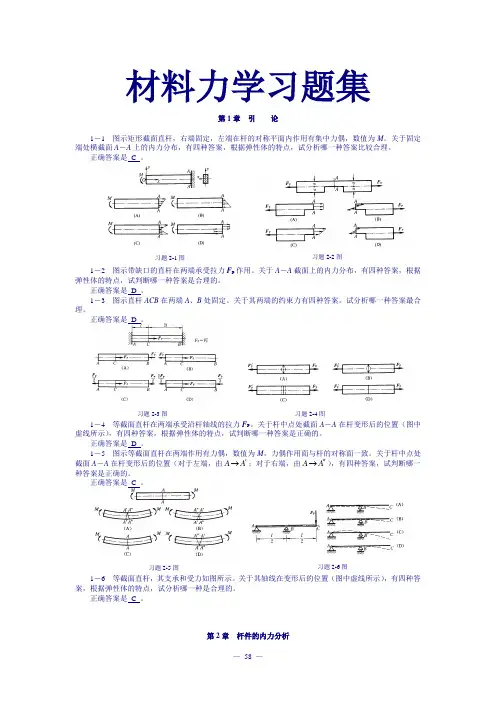

高教范钦珊材料力学习题集有答案HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】习题1-2图习题1-4图材料力学习题集第1章 引 论1－1 图示矩形截面直杆，右端固定，左端在杆的对称平面内作用有集中力偶，数值为M 。

关于固定端处横截面A －A 上的内力分布，有四种答案，根据弹性体的特点，试分析哪一种答案比较合理。

图示带缺口的直杆在两端承受拉力F P 作用。

关于A －A 截面上的内力分布，有四种答案，根据弹性体的特点，试判断哪一种答案是合理的。

正确答案是 D 。

B 处固定。

关于其两端的约束力有四种答案。

试分析等截面直杆在两端承受沿杆轴线的拉力F P 。

关于杆中点处截面A －A 在杆变形后的位置（图中虚线所示），有四种答案，根据弹性体的特点，试判断哪一种答案是正确的。

正确答案是 D 。

1－5 图示等截面直杆在两端作用有力偶，数值为M ，力偶作用面与杆的对称面一致。

关于杆中点处截面A －A 在杆变形后的位置（对于左端，由A A '→；对于右端，由A A ''→），有四种答案，试判断哪一种答案是正确的。

习题2-1图第2章 杆件的内力分析2－1 平衡微分方程中的正负号由哪些因素所确定？简支梁受力及Ox 坐标取向如图所示。

试分析下列平衡微分方程中哪一个是正确的。

（A ）)(d d Q x q x F =；Q d d F xM=； （B ）)(d d Q x q x F -=，Q d d F xM-=； （C ）)(d d Q x q x F -=，Q d d F xM=； （D ）)(d d Q x q xF =，Q d d F xM-=。

正确答案是 B 。

2－2 对于图示承受均布载荷q 的简支梁，其弯矩图凸凹性与哪些因素相关？试判断下列四种答案中哪几种是正确的。

习题2-3图习题2-4图 (a-1) (b-1)(a-2) (b-2)2－3 已知梁的剪力图以及a 、e 截面上的弯矩M a 和M e ，如图所示。

练习1 绪论及基本概念1-1 是非题（1）材料力学是研究构件承载能力的一门学科。

（ 是 ）（2）可变形固体的变形必须满足几何相容条件，即变形后的固体既不可以引起“空隙”，也不产生“挤入”现象。

（是 ）（3）构件在载荷作用下发生的变形，包括构件尺寸的改变和形状的改变。

（ 是 ） （4）应力是内力分布集度。

（是 ）（5）材料力学主要研究构件弹性范围内的小变形问题。

（是 ） （6）若物体产生位移，则必定同时产生变形。

（非 ） （7）各向同性假设认为，材料沿各个方向具有相同的变形。

（F ）（8）均匀性假设认为，材料内部各点的力学性质是相同的。

（是）（9）根据连续性假设，杆件截面上的内力是连续分布的，分布内力系的合力必定是一个力。

（非） （10）因为构件是变形固体，在研究构件的平衡时，应按变形后的尺寸进行计算。

（非 ）1-2 填空题（1）根据材料的主要性质对材料作如下三个基本假设：连续性假设 、均匀性假设 、 各向同性假设 。

（2）工程中的 强度 ，是指构件抵抗破坏的能力； 刚度 ，是指构件抵抗变形的能力。

（3）保证构件正常或安全工作的基本要求包括 强度 ， 刚度 ，和 稳定性 三个方面。

（4）图示构件中，杆1发生 拉伸 变形，杆2发生 压缩 变形， 杆3发生 弯曲 变形。

（5）认为固体在其整个几何空间内无间隙地充满了物质，这样的假设称为 连续性假设 。

根据这一假设构件的应力，应变和位移就可以用坐标的 连续 函数来表示。

（6）图示结构中，杆1发生 弯曲 变形，构件2发生 剪切 变形，杆件3发生 弯曲与轴向压缩组合。

变形。

（7）解除外力后，能完全消失的变形称为 弹性变形 ，不能消失而残余的的那部分变形称为 塑性变形 。

（8）根据 小变形 条件，可以认为构件的变形远 小于 其原始尺寸。

1-3 选择题（1）材料力学中对构件的受力和变形等问题可用连续函数来描述；通过试件所测得的材料的力学性能，可用于构件内部的任何部位。
