项目三固定床反应器的计算

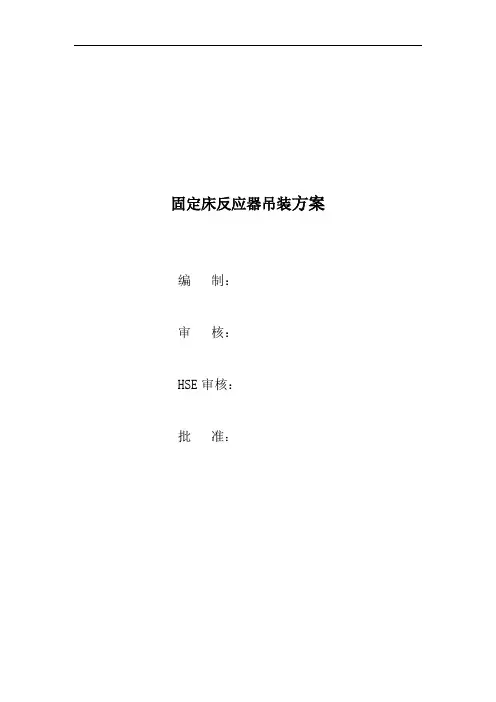

固定床反应器吊装方案编制：审核：HSE审核：批准：目录1、工程概况 12、编制依据 13、施工工序 14、吊装方案 25、吊车行走及吊装区域的道路处理76、吊盖设计77、有关力学计算98、吊盖及溜尾吊耳计算109、施工组织计划1411、机械机具及材料计划1412、职业健康安全保证体系、管理职责及措施1513、安全保证措施1614、事故应急预案及吊装中断应急措施191、工程概况VCC装置中的固定床反应重628t，高43.1m，是VCC装置中的重要设备之一，根据目前掌握的相关资料和现场实际情况，现编制固定床反应器吊装方案。

固定床反应器三段到货，现场组焊，整体吊装。

序号位号设备名称外形尺寸（mm）设备重量就位标高吊装机械主吊溜尾1 R-0104 固定床反应器立式φ3240*43100 628t 0m 1250t 400t2、编制依据2.1、总包方提供设备装配图及初步设计的装置平面布置图；2.2、规范及标准GB 50798-2012《石油化工大型设备吊装工程规范》；SH/T3536-2011 《石油化工工程起重施工规范》；SH/T3515-2003《大型设备吊装工程施工工艺标准》；SH 3505-1999 《石油化工施工安全技术规程》；SY6279-2008《大型设备吊装安全规程》；HG/T21574-2008《化工设备吊耳及工程技术要求》2.3、大型履带吊性能表3、施工工序：4、吊装方案针对本工程工期及现场情况拟采用大型履带式起重机进行大型设备吊装，具体采用1250t履带吊主吊及400t履带吊溜尾递送。

4.1、吊装方法固定床反应器吊装采用双机抬吊递送法吊装就位，即用CC6800型1250吨履带式起重机吊设备的上部顶盖式法兰吊耳，FWX2400型400吨履带式起重机溜尾吊设备的下部。

两台吊车先将设备抬起，主吊车负责提升设备，溜尾吊车负责送递，来实现设备由平卧状态逐渐过渡到接近垂直状态，400吨履带式起重机递送行驶35m，完成设备的直立。

固定床反应器的设计计算固定床反应器是一种广泛应用于化工工业中的反应器。

它由一个固定的反应床和气体或液体通过床体流动的装置组成。

固定床反应器通常用于进行催化反应，例如催化剂的制备、氢气的生成以及石油炼制过程中的裂化反应等。

在设计固定床反应器时，需要考虑反应床的尺寸、催化剂的选择、反应温度和压力等因素。

下面将介绍固定床反应器的设计计算流程。

首先，设计固定床反应器时需要确定反应物的种类和摩尔比。

通过摩尔比可以计算出反应物的总流量以及各个组分的摩尔流量。

接下来，需要考虑反应床的尺寸和形状。

反应床通常为一根或多根管子，可以是圆柱形、方形或其他形状。

根据反应床的形状和尺寸，可以计算出反应床的体积。

在确定了反应床的尺寸后，需要选择合适的催化剂。

催化剂的选择应考虑反应的速率和选择性。

常见的催化剂有金属催化剂、氧化物催化剂和酸碱催化剂等。

选择催化剂后，需要计算催化剂的质量和体积。

在反应过程中，需要控制反应温度和压力。

反应温度对于反应速率和选择性具有重要影响。

根据反应的热力学数据和催化剂的性质，可以计算出反应的热效应和放热量。

根据反应的放热量和反应床的热传导性能，可以计算出反应床的冷却要求。

在设计固定床反应器时，还需要考虑反应物和产物的流动情况。

根据流动特性可以计算出反应床的压降和流速。

压降对于反应过程有重要影响，它影响着反应物在床体中的停留时间和反应速率。

最后，需要考虑反应物的进料方式和产物的排放方式。

进料和排放方式应选择合适的装置，以保证反应物的均匀分布和产物的高效排放。

在设计固定床反应器时，需要综合考虑以上因素，并进行相应的计算。

通过计算可以确定反应床的尺寸和形状、催化剂的选择、反应温度和压力以及进料和排放方式。

这些计算可以保证固定床反应器的高效运行和最佳性能。

总结起来，设计固定床反应器需要考虑反应物的种类和摩尔比、反应床的尺寸和形状、催化剂的选择、反应温度和压力、反应床的冷却要求、反应物和产物的流动情况以及进料和排放方式等因素。

化工过程开发3固定床反应器的设计固定床反应器是一种广泛应用于化工过程中的反应设备。

它主要用于催化反应，其中床层通常由固定的催化剂颗粒组成。

本文将探讨化工过程开发中固定床反应器的设计。

固定床反应器的设计主要涉及以下几个方面：床层形状和尺寸、催化剂选择、床层温度控制、床层压降控制以及反应器的运行和维护。

首先，床层形状和尺寸的选择非常重要。

床层的形状可以是圆柱形、长方形等，根据不同的反应系统和操作条件选择合适的形状。

床层的尺寸需要根据反应物料的物理性质、反应速率等因素综合考虑。

如果床层尺寸过小，会增加反应物料在床层中的流动阻力，导致催化剂效果降低；如果床层尺寸过大，会增加反应器的体积和成本。

其次，催化剂选择是固定床反应器设计中的关键因素之一、催化剂的选择应根据反应的特性和要求进行，例如选择具有高活性和选择性的催化剂，同时考虑催化剂的稳定性和寿命。

此外，催化剂的粒径和形状也需要根据床层形状和流体动力学要求来选择，以保证催化剂的颗粒间距合适，流体能够均匀地通过床层。

床层温度控制是固定床反应器设计中一个重要的方面。

反应器的温度对反应速率和产物选择性都有很大影响。

因此，需要对反应器进行良好的温度控制。

常见的温度控制方法包括在反应器中使用换热器或加热器来控制床层的温度，同时结合温度传感器和控制系统对温度进行实时监测和调节。

床层压降控制也是固定床反应器设计中的一个关键问题。

床层压降是指反应物料通过床层时所产生的阻力和压力损失。

过高的床层压降会影响反应器的运行效果和经济效益。

因此，需要通过合理的床层设计和压降控制手段来降低床层压降，例如选择合适的床层颗粒尺寸和形状、优化床层结构等。

最后，反应器的运行和维护也是固定床反应器设计中需要考虑的因素。

在反应器运行期间，需要定期检查床层的催化剂活性和物理状态，并根据需要进行催化剂的再生或更换。

此外，反应器还需要定期清洗和维护，以保证其正常运行和延长其使用寿命。

综上所述，固定床反应器的设计需要综合考虑床层形状和尺寸、催化剂选择、床层温度控制、床层压降控制以及反应器的运行和维护等方面。

固定床反应器的设计计算
首先，确定反应器尺寸是固定床反应器设计的首要任务。

反应器的大
小取决于所需的反应物流量、反应速率以及反应物在催化剂上的接触效果等。

一般来说，如果催化剂的活性较高，可以选择较小的反应器尺寸，以
便增加接触效果和提高反应速率。

其次，确定催化剂床层数也是设计中的一个关键步骤。

催化剂床层数
的选择与反应物的转化率和选择性有关。

催化剂床层数较大时，反应物的
转化率和选择性可能会提高，但也会增加反应器的装填材料和能量损失。

因此，需要根据具体情况进行综合考虑，确定合适的床层数。

然后，确定反应条件是固定床反应器设计的重要因素之一、反应条件
包括反应温度、反应压力和反应物的进料浓度等。

这些参数的选择应根据
反应物的特性、反应速率常数以及副反应的发生情况等因素进行综合判断。

另外，反应温度还会对反应热平衡和反应速率等方面产生影响，需要通过
热力学计算和实验验证来确定。

最后，热力学参数也是固定床反应器设计中必须考虑的因素。

热力学
参数包括反应热和化学平衡等。

反应热的计算可以通过热力学数据以及反
应物的物化性质进行估算。

而化学平衡的考虑可以通过化学平衡常数和反
应物浓度的估计来确定。

综上所述，固定床反应器的设计计算涉及的内容较为复杂，需要综合
考虑反应器尺寸、催化剂床层数、反应条件和热力学参数等因素。

设计计
算的目标是确定合适的反应器尺寸和操作条件，以实现高效的反应产率和
选择性。

同时，还需要关注反应器的稳定性和运行寿命，对反应器进行适
当的改进和优化。

§２－４固定床反应器的计算Calculation of fixed bed计算内容：①催化剂用量；②床层高度和直径；③传热面积；④床层压力降。

计算基础：反应动力学方程；物料衡算；热量衡算。

固定床反应器的经验计算法：利用实验室；中间试验装置；工厂现有装置最佳条件测得数据。

一．催化剂用量的计算 Calculation of catalyst use level1.空间速度：Space velocity[]1-=h V V S RONV ~ON V 原料气体积（标）流量~R V 催化剂填充体积意义：单位体积催化剂在单位时间内通过原料标准体积流量２.接触时间：Contact timeV V R ετ= ~0V 反应条件下，反应物体积流量~ε床层空隙率00,nRT V p nRT PV ON ==pT Tp S p T Tp V V p T TpV V VR ON ON 0000000εετ===∴代入a p p K T 300103.101273⨯==，3.空时收率：Space time yield(STY)SGW W W S =意义：反应物流经床层时，单位质量（或体积）催化剂在单位时间内所获得的目的产物量。

４.催化剂负荷 Catalyst load[]h Kg W W /~原料 [][]3~m Kg cat W S 或 单位质量催化剂在单位时间内通过反应所消耗的原料５.床层线速度与空床速度 Linear velocity and superficial velocity 线速度：εR A V u 0= 反应体积在反应下，通过催化剂床层自由截面积的速率。

空床速度：R A V u 00=在反应条件下，反应气体通过床层截面积时的气速。

使用条件：所设计的反应器与提供数据的装置具有相同的操作条件等）、、、、原料、、（P T u cat μ只能估算。

不可能完全相同∴二．反应器床层高度及直径的计算 Calculation of reactor体积一定：床层高度↑→H 床层截面积↓→A 气速↑↑→∆P ↑动力消耗流动阻力,u ；床层高度↓↑→A ↓→u H ，对传热不利，另：H 太小，气体易产生短路。

固定床反应器设计计算固定床反应器是化工领域中常见的一种反应器类型，特点是固定催化剂床，反应物通过固定床的床层进行反应，反应产物从固定床的出口处得到。

固定床反应器设计是化工生产中的重要环节，涉及反应器的尺寸、催化剂的选择、操作条件的确定等方面。

下面将介绍固定床反应器设计的基本原理和计算方法。

1.催化剂床的选择：催化剂床的选择应根据反应物的性质和反应条件来确定。

常见的固定床催化剂床有球形、多孔材料和填料等，催化剂床的选择应考虑到活性、稳定性和成本等因素。

2.反应器尺寸的确定：反应器尺寸的确定与催化剂床的选择等因素有关。

反应器的长度、直径、催化剂床的高度等参数需要根据反应物的流量、反应速率和传质传热等条件进行计算。

3.操作条件的确定：反应器的操作条件包括温度、压力和流量等参数，这些参数的确定与反应物的性质、反应速率和反应体系等因素有关。

操作条件的设计需要尽可能提高反应速率和产物的选择性。

1.传质和传热计算：传质和传热是固定床反应器中重要的过程，需要考虑到传质和传热的速率以及催化剂床的吸附和扩散等因素。

传质和传热计算可以通过质量传递和能量传递方程进行，根据质量传递和能量传递方程可以计算出反应器中流体的温度和浓度分布。

2.反应动力学计算：反应动力学是固定床反应器设计中的关键环节，可以通过实验和理论模型来确定反应物的反应速率和产物的选择性。

反应物的反应速率可以通过实验测定得到，也可以通过理论模型进行计算。

反应物的选择性可以通过反应速率常数和转化率来计算。

3.负载平衡计算：固定床反应器的负载平衡是指催化剂床的催化剂负载均匀性和催化剂的失活过程。

负载平衡计算需要考虑到催化剂床的催化剂负载情况和催化剂的失活速率。

催化剂的负载均匀性可以通过实验和模拟计算得到，催化剂的失活过程可以根据反应动力学和传质传热过程进行计算。

以上是固定床反应器设计的基本原理和计算方法的介绍，固定床反应器设计是化工生产中的一个重要环节，需要充分考虑到传质和传热、反应动力学和负载平衡等方面的因素来确定反应器的尺寸和操作条件。

催化剂停留时间计算公式
对于固定床反应器，催化剂停留时间（θ）可以用以下公式计算：
θ = (催化剂床的体积) / (进料流量)。

对于液相反应器，催化剂停留时间可以用以下公式计算：
θ = (催化剂床的体积) / (液体进料流量)。

对于气相反应器，催化剂停留时间可以用以下公式计算：
θ = (催化剂床的体积) / (气体进料流量)。

在这些公式中，催化剂床的体积通常以立方米或立方英尺为单位，进料流量可以是液体或气体的流量，通常以立方米/小时或立方英尺/小时为单位。

催化剂停留时间的计算对于优化反应器设计和操作至关重要，可以帮助确定适当的催化剂装载量和流体流动速度，以实现所需的反应效果。

除了上述的基本公式外，还需要考虑反应器内部的流体动力学特性、反应物的性质以及反应条件的变化等因素，以获得更精确的催化剂停留时间。

在实际工程中，通常需要进行实验和模拟来验证和优化催化剂停留时间的计算公式。

周波主编.反应过程与技术.高等教育出版社,2006年6月.四、固定床反应器的设计计算固定床反应器的设计方法主要有两种：经验法和数学模型法。

经验法的设计依据主要来自于实验室、中间试验装置或工厂实际生产装置的数据。

对中间试验和实验室研究阶段提供的主要工艺参数如温度、压力、转化率、选择性、催化剂空时收率、催化剂负荷和催化剂用量等进行分析，找出其变化规律，从而可预测出工业化生产装置工艺参数和催化剂用量等。

固定床反应器的主要计算任务包括催化剂用量、床层高度和直径、床层压降和传热面积等。

(一)催化剂用量的计算经验法比较简单，常取实验或实际生产中催化剂或床层的重要操作参数作为设计依据直接计算得到。

1．空间速度空间速度Sv指单位时间内通过单位体积催化剂的原料处理量，单位为s-1。

它是衡量固定床反应器生产能力的一个重要指标。

(2-36)式中：2．停留时间停留时间r指在规定的反应条件下，气体反应物在反应器内停留的时间，单位为s。

式中：；停留时间与空间速度的关系为。

(二)反应器床层高度及直径的计算催化剂的用量确定后，催化剂床层的有效体积也就确定。

很明显，床层高度增高，床层截面积将变小，操作气速、流体阻力(动力)将增大；反之，床层高度降低必然引起截面积(直径)增大，对传热不利或易产生短路等现象。

因此，床层高度与直径应通过操作流速、压降(即动力消耗)、传热、床层均匀性等影响因素作综合评价来确定。

通常，床层高度或直径的计算是根据固定床反应器某一重要操作参数范围或经验选取，然后校验其他操作参数是否合理，如床层压降不超过总压力的15％。

床层高度与直径的计算步骤如下。

蒋文举主编.大气污染控制工程.高等教育出版社,2006.11.第四节影响催化转化的因素影响催化净化气态污染物的因素很多，但主要有反应温度、床层气速、操作压力和废气的初始组成。

一、温度催化反应是在催化剂的参与下进行的，反应的快慢与催化剂的活性有关。

催化剂活性又与反应温度密切相关，因而对于伴有热效应的催化反应，温度的调节和控制对净化设备的生产能力、净化效果均有很大影响。

反应过程与技术固定床反应器的计算固定床反应器是一种广泛应用于化学工业中的反应装置。

它的设计和计算涉及到多种因素，包括反应过程的动力学、传质过程、热力学等等。

下面将详细介绍固定床反应器的计算方法。

固定床反应器是通过固体催化剂催化气体或液体相中的化学反应进行的。

在固定床反应器中，催化剂被放置在反应器中，反应物经过催化剂层与之接触，催化剂可以提供活性位点，从而促进反应的进行。

反应物在通过催化剂层时与催化剂发生反应，生成产物。

固定床反应器的设计和计算就是为了达到最佳的反应效果和产物质量。

固定床反应器的计算主要涉及到以下几个方面：反应动力学、传质过程、热力学和传递过程。

首先，反应动力学是固定床反应器设计和计算的基础。

反应动力学研究反应速率与反应条件之间的关系。

在固定床反应器中，反应速率与反应物浓度、反应温度等因素有关。

通过实验方法或者数学模型可以获得反应动力学的参数，进而计算出在不同反应条件下的反应速率。

其次，传质过程也很重要。

在固定床反应器中，反应物通过催化剂层时会发生质量传递过程，包括物质的传递和能量的传递。

传质过程的研究可以帮助优化反应物在催化剂层中的传递效率，提高反应速率和产物质量。

然后，热力学也是固定床反应器设计和计算的重要一环。

在反应过程中，热量的产生或吸收会影响反应物的浓度、速率和产物的选择性。

通过热力学计算可以确保反应器内部的温度控制在一定范围内，提高反应的稳定性和效果。

最后，传递过程也需要考虑。

固定床反应器中，反应物通过催化剂层时会发生动量传递和能量传递。

传递过程的计算可以帮助优化反应物在催化剂层中的分布和流动状态，进一步提高反应的效率。

综上所述，固定床反应器的计算主要包括反应动力学、传质过程、热力学和传递过程等方面。

通过合理的设计和计算，可以提高固定床反应器的反应效率和产物质量，实现化学工业过程的优化和提升。

固定床反应器的工艺计算固定床反应器是化工工业中常见的反应器之一，广泛应用于催化反应、气体-液体反应、气体-固体反应等领域。

本文将详细介绍固定床反应器的工艺计算，包括反应器设计、反应物的计算和反应的热力学计算等内容，以期为读者提供一些有关固定床反应器的基本知识和实际操作的指导。

固定床反应器设计是反应器工艺计算的核心内容之一、在固定床反应器设计时，要考虑多种因素，包括催化剂的选择、反应床的材料、反应器的尺寸和体积等。

首先，催化剂的选择至关重要，不同的反应需要选择适合的催化剂，催化剂的性能将直接影响反应的效果。

其次，反应床的材料需要具备一定的耐高温、耐腐蚀性能，以保证反应床的稳定性和寿命。

最后，反应器的尺寸和体积需要根据反应物料的量和反应条件进行合理的设计，以实现高效、稳定的反应过程。

反应物的计算是固定床反应器工艺计算的重要步骤之一、为了实现良好的反应效果，需要确保反应物的投入量与设计值相符。

反应物的计算要考虑多种因素，包括反应物的化学物质性质、反应物的摩尔量以及反应物的纯度等。

在进行反应物计算时，可以根据反应物的物质性质和反应条件确定反应物的摩尔量，并根据反应物的纯度计算出实际需要投入的反应物量。

反应的热力学计算是固定床反应器工艺计算的另一个重要部分。

在反应过程中，热量的释放或吸收会对反应速率和反应的平衡产生重要影响。

热力学计算主要包括反应焓变的计算和反应热平衡的计算两个方面。

在进行反应焓变的计算时，可以利用热力学数据和反应物的化学物质计算反应的焓变。

反应热平衡的计算则是根据反应物的摩尔比例和反应焓变计算出反应的热平衡常数，以预测反应的方向和平衡状态。

总之，固定床反应器的工艺计算是一项复杂的任务，需要考虑多种因素，包括反应器的设计、反应物的计算和反应的热力学计算等。

通过合理的工艺计算，可以实现反应器的高效、稳定运行，提高反应的产率和选择性，为工业生产提供有力支持。
