变频器主要元件

变频器的基本组成与工作原理简介变频器（Inverter）是一种电力电子设备，用于调节电源频率并将直流电源转换为交流电源。

它在各个领域广泛应用，如工业生产、交通运输和家庭电器等。

本文将介绍变频器的基本组成和工作原理。

一、基本组成1. 整流器：变频器的第一部分是整流器，用于将交流电源转换为直流电源。

整流器通常由整流桥和滤波电路组成，整流桥使用四个或六个二极管来将输入的交流电转换为直流电，并通过滤波电路去除电流中的脉动。

2. 逆变器：逆变器是变频器的核心组成部分，用于将直流电源转换为交流电源。

逆变器通常由IGBT（绝缘栅双极性晶体管）或MOSFET （金属氧化物半导体场效应晶体管）等开关元件控制。

逆变器通过高频脉冲宽度调制（PWM）技术，将直流电源转换为可调节频率和电压的交流电源。

3. 控制电路：控制电路是变频器的智能控制中心，负责监测和调节逆变器的工作状态。

控制电路通常使用微处理器或DSP（数字信号处理器），可以根据实时反馈信号调整逆变器的输出频率和电压。

4. 过载保护：为了保护变频器和被控制设备，变频器还配备了过载保护功能。

当负载过大或电流异常时，变频器会自动切断电源，以避免设备损坏或事故发生。

二、工作原理变频器的工作原理可以分为三个主要阶段：整流、逆变和调节。

首先，在整流阶段，交流电源通过整流器转换为直流电源。

整流器将输入的交流电通过整流桥和滤波电路转换为平稳的直流电，供给逆变器使用。

然后，在逆变阶段，逆变器将直流电源转换为可调频率和电压的交流电源。

逆变器中的开关元件根据控制电路的指令，以高频脉冲的方式控制电流的通断，从而形成模拟正弦波的输出信号。

通过调整开关元件的通断时间和脉冲宽度，逆变器可以产生不同频率和电压的交流电源。

最后，在调节阶段，控制电路对逆变器的输出进行实时监测和调节。

根据输入的指令和反馈信号，控制电路可以自动调整逆变器的输出频率和电压，以满足不同的工作需求。

总结：变频器是电力电子设备中一种常见的装置，可将直流电源转换为可调节频率和电压的交流电源。

变频器基本组成和原理变频器，也称为变频电源，是一种将固定频率的电源输入转换为可调频率、可调电压的电源输出的电器设备。

其基本组成包括整流器、中间电路、逆变器和控制器等部分。

1.整流器：整流器是变频器的输入部分，用于将交流电源转换为直流电源。

常见的整流器包括单相整流桥和三相整流桥。

整流器可以通过控制开关元件的导通和截止来调节输出电压大小。

2.中间电路：中间电路是变频器的储能元件，用于平滑整流器输出的直流电压。

常见的中间电路元件有电容和电感等。

电容可以储存电荷并提供电流平滑，而电感则可以储存电能。

3.逆变器：逆变器是变频器的核心部分，用于将中间电路的直流电压转换为可调的交流电压输出。

逆变器通过控制开关元件的开关频率和开关比例来调节输出电压的频率和幅值。

常见的逆变器拓扑有单相全桥逆变器、三相桥臂逆变器等。

4.控制器：控制器是变频器的智能部分，用于对整个变频器系统进行控制。

控制器通过采集反馈信号和计算实时数据来调节变频器的输出参数，如频率、电压和电流等。

控制器可以采用单片机、DSP或FPGA等智能芯片来实现。

变频器的工作原理如下所示：1.输入电源经过整流器转换为直流电源，并经过中间电路进行储能。

2.控制器根据设定参数采集反馈信号，通过计算实时数据得出输出参数的控制值。

3.控制器控制逆变器中的开关元件，根据设定的控制值来调节开关频率和开关比例。

4.逆变器将储存在中间电路中的直流电压转换为可调的交流电压输出。

5.交流电压经过输出滤波器进行滤波，减小谐波和噪声等干扰。

6.最终输出的交流电压根据设定参数调节频率和电压大小，可以用于驱动各种负载，如电动机、压缩机、水泵等。

总结起来，变频器通过以可调频率的交流电源驱动电动机等负载设备，可以实现电机的无级调速，提高能源利用率和控制精度。

其基本组成包括整流器、中间电路、逆变器和控制器等部分，通过控制器对逆变器的开关元件进行控制来实现输出电压的调节。

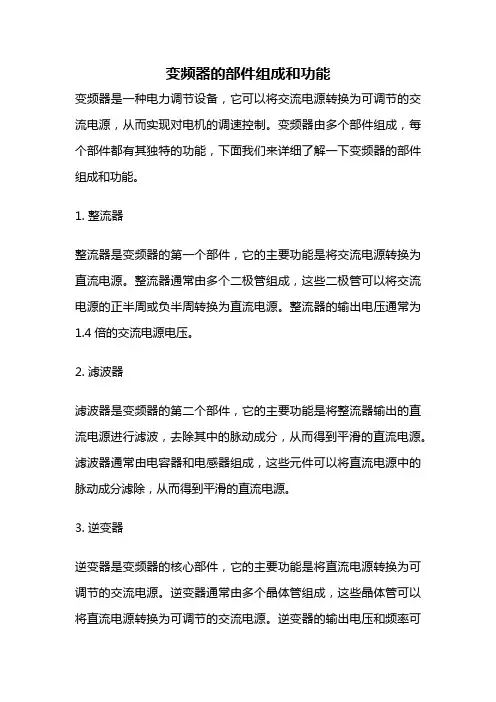

变频器的部件组成和功能变频器是一种电力调节设备，它可以将交流电源转换为可调节的交流电源，从而实现对电机的调速控制。

变频器由多个部件组成，每个部件都有其独特的功能，下面我们来详细了解一下变频器的部件组成和功能。

1. 整流器整流器是变频器的第一个部件，它的主要功能是将交流电源转换为直流电源。

整流器通常由多个二极管组成，这些二极管可以将交流电源的正半周或负半周转换为直流电源。

整流器的输出电压通常为1.4倍的交流电源电压。

2. 滤波器滤波器是变频器的第二个部件，它的主要功能是将整流器输出的直流电源进行滤波，去除其中的脉动成分，从而得到平滑的直流电源。

滤波器通常由电容器和电感器组成，这些元件可以将直流电源中的脉动成分滤除，从而得到平滑的直流电源。

3. 逆变器逆变器是变频器的核心部件，它的主要功能是将直流电源转换为可调节的交流电源。

逆变器通常由多个晶体管组成，这些晶体管可以将直流电源转换为可调节的交流电源。

逆变器的输出电压和频率可以通过调节晶体管的开关时间和频率来实现。

4. 控制电路控制电路是变频器的控制部件，它的主要功能是控制逆变器的输出电压和频率。

控制电路通常由微处理器和控制电路组成，这些元件可以根据用户的需求来控制逆变器的输出电压和频率。

控制电路还可以实现对电机的保护和故障诊断等功能。

5. 电源电路电源电路是变频器的供电部件，它的主要功能是为整个变频器提供电源。

电源电路通常由变压器、整流器和滤波器组成，这些元件可以将交流电源转换为变频器所需的直流电源。

电源电路还可以实现对变频器的过压、欠压和短路等故障的保护。

6. 散热器散热器是变频器的散热部件，它的主要功能是散热逆变器中产生的热量。

散热器通常由散热片和风扇组成，这些元件可以将逆变器中产生的热量散发出去，从而保证变频器的正常工作。

7. 显示器显示器是变频器的显示部件，它的主要功能是显示变频器的工作状态和参数。

显示器通常由液晶显示屏和控制电路组成，这些元件可以显示变频器的输出电压、输出频率、电流、功率等参数，以及变频器的故障信息和保护状态等信息。

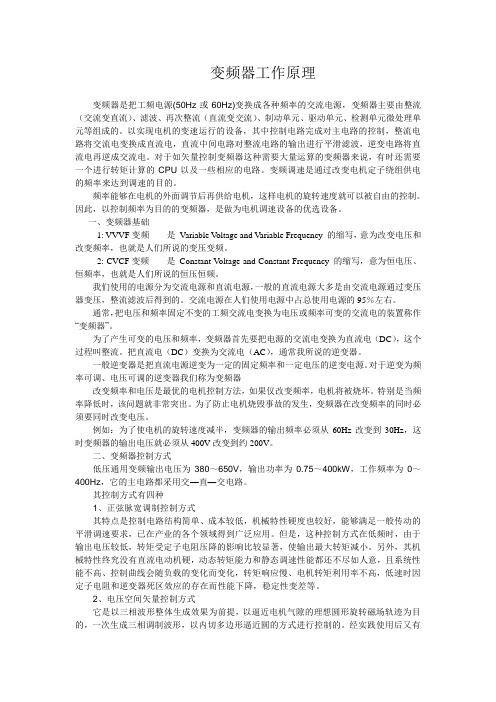

变频器工作原理变频器是把工频电源(50Hz或60Hz)变换成各种频率的交流电源，变频器主要由整流（交流变直流）、滤波、再次整流（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成的。

以实现电机的变速运行的设备，其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆成交流电。

对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个进行转矩计算的CPU以及一些相应的电路。

变频调速是通过改变电机定子绕组供电的频率来达到调速的目的。

频率能够在电机的外面调节后再供给电机，这样电机的旋转速度就可以被自由的控制。

因此，以控制频率为目的的变频器，是做为电机调速设备的优选设备。

一、变频器基础1: VVVF变频是Variable V oltage and Variable Frequency 的缩写，意为改变电压和改变频率，也就是人们所说的变压变频。

2: CVCF变频是Constant V oltage and Constant Frequency 的缩写，意为恒电压、恒频率，也就是人们所说的恒压恒频。

我们使用的电源分为交流电源和直流电源，一般的直流电源大多是由交流电源通过变压器变压，整流滤波后得到的。

交流电源在人们使用电源中占总使用电源的95％左右。

通常，把电压和频率固定不变的工频交流电变换为电压或频率可变的交流电的装置称作“变频器”。

为了产生可变的电压和频率，变频器首先要把电源的交流电变换为直流电（DC），这个过程叫整流。

把直流电（DC）变换为交流电（AC），通常我所说的逆变器。

一般逆变器是把直流电源逆变为一定的固定频率和一定电压的逆变电源。

对于逆变为频率可调、电压可调的逆变器我们称为变频器改变频率和电压是最优的电机控制方法，如果仅改变频率，电机将被烧坏。

特别是当频率降低时，该问题就非常突出。

为了防止电机烧毁事故的发生，变频器在改变频率的同时必须要同时改变电压。

变频器组成结构变频器是一种用于改变电机转速和控制电机运行的装置。

它通过变换电源频率和电压，以实现对电机的调速和保护。

变频器由多个组件组成，包括整流器、滤波器、逆变器、控制电路以及保护和监控装置。

1. 整流器整流器是变频器的第一个组成部分，主要用于将交流电源的电流转换为直流电流。

这一过程通常通过整流桥电路实现，其中包括多个二极管或可控硅元件。

整流器的作用是将输入电压稳定在一个合适的水平，并为后续的电路提供直流供电。

2. 滤波器滤波器位于整流器之后，用于过滤掉直流电源中的脉动成分。

这些脉动成分可能会对后续的逆变器和控制电路产生干扰。

滤波器通常采用电感和电容组成的结构，可以消除电源中的高频噪声，使输出电压更加稳定。

3. 逆变器逆变器是变频器的核心部分，负责将直流电源转换为可变频率和可变电压的交流电源。

这一步骤通常通过PWM（脉宽调制）技术来实现，通过控制开关元件的导通和断开时间，来调整输出电压和频率。

逆变器还可以根据控制信号调整电机的转速和扭矩，实现对电机的精确控制。

4. 控制电路控制电路是变频器的灵魂，它接收并处理来自用户的输入信号，通过PWM控制逆变器和电机的运行状态。

控制电路通常包括微处理器和各种传感器，用于检测电机的转速、温度和工作状态，从而实现对电机的精确控制和保护。

5. 保护和监控装置保护和监控装置是变频器中不可或缺的组成部分，它可以监测电机的运行状态，并在发生故障或异常时采取相应的保护措施。

保护和监控装置通常包括过流保护、过压保护、欠压保护、过载保护等功能，以确保电机和变频器的安全运行。

在实际应用中，变频器还可以根据具体需求添加其他辅助电路和功能模块，如电磁兼容滤波器、电容补偿装置、数字通信接口等。

这些组成部分的结合和协调，使得变频器能够在工业和家庭领域广泛应用，实现对电机转速和运行状态的精确控制。

变频器应用之元器件随着电子技术的告诉发展，目前变频器行业应用的主要功率器件有IGBT单管、IGBT模块、PIM模块、IPM模块四种。

1、IGBT单管：IGBT，封装较模块小，电流通常在100A以下，通常用于小功率场合，在功率较大的场合使用IGBT单个单元模块，单个封装，使用更加灵活，散热好，维修成本低、方便；由于是单个封装在变频器等逆变场合对驱动电路要求较高，若驱动技术不过关，则不稳定性概率增加，常见有TO247 等封装,变频器行业应用英飞凌比较多；2、IGBT单模块：是IGBT单管的放大版，以陶瓷作为基板，一般应用于功率较大的场合，通常在15KW以上，最大功率目前可以做到1MW，大功率变频器基本上都是应用IGBT单个模块，成本高；3、IGBT集成模块：模块化封装就是将多个IGBT集成封装在一起，集体封装能够使整体结构设计变得更为简单，可以降低对驱动电路要求；不过集体封装对封装技术和散热等方面要求也随之增加，同时维修成本也增加，一般在功率较大的场合很少使用集体封装模块，变频器行业集体封装最大在15KW以内；4、PIM模块：集成整流桥+制动单元（PFC）+三相逆变（IGBT桥），在IGBT模块基础上加入整流和制动部分，通常情况电路结构和IGBT 集成模块区别不大，材料也比较便宜，同时集整流和逆变两大主要功率部分于一体，封装比IGBT集成模块要求更高，一般主流变频器很少使用；5、IPM模块：集成门级驱动及众多保护功能（过热保护，过压，过流，欠压保护等）的IGBT模块，80年代初发展起来，属于第三代电子技术器件，机构紧凑，价格低，可以简化整体电路，目前通常有六合一、七合一封装两种，维修方便，但成本也高，坏一处则换整个模块，目前IPM模块在性能稳定性和工作可靠性方面做得并不是很好，主要原因就是集成东西越多，故障率越高，目前变频器行业只在7.5KW以下使用较多。

综述：各厂家在选用器材各有考量，要实现变频功能，各部功能缺一不可，集成无非就是将原有电路中的一部分集中封装于一个电子器件当中，达到简化外部PCB板件（PCB板是直接与环境接触）电路的目的，从而降低故障概率，但是同时集体封装也增加了对封装的要求，增加了集成模块发生故障的概率。

变频器工作原理与结构图文详解—变频器的功能作用分析变频器变频器（Variable-frequency Drive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。

变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。

变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。

随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。

变频器基本组成变频器通常分为4部分：整流单元、高容量电容、逆变器和控制器。

整流单元：将工作频率固定的交流电转换为直流电。

高容量电容：存储转换后的电能。

逆变器：由大功率开关晶体管阵列组成电子开关，将直流电转化成不同频率、宽度、幅度的方波。

控制器：按设定的程序工作，控制输出方波的幅度与脉宽，使叠加为近似正弦波的交流电，驱动交流电动机。

变频器的结构与原理图解变频器的发展也同样要经历一个徐徐渐进的过程，最初的变频器并不是采用这种交直交：交流变直流而后再变交流这种拓扑，而是直接交交，无中间直流环节。

这种变频器叫交交变频器，目前这种变频器在超大功率、低速调速有应用。

其输出频率范围为：0-17（1/2－1/3 输入电压频率），所以不能满足许多应用的要求，而且当时没有IGBT，只有SCR，所以应用范围有限。

变频器其工作原理是将三相工频电源经过几组相控开关控制直接产生所需要变压变频电源，其优点是效率高，能量可以方便返回电网，其最大的缺点输出的最高频率必须小于输入电源频率1/3或1/2，否则输出波形太差，电机产生抖动，不能工作。

故交交变频器至今局限低转速调速场合，因而大大限制了它的使用范围。

变频器电路结构框架图矩阵式变频器是一种交交直接变频器，由9个直接接于三相输入和输出之间的开关阵组成。
