热处理工艺和热处理后的硬度检测

cr12热处理工艺及硬度CR12热处理工艺及硬度CR12是一种具有优异耐磨性能和高硬度的冷作模具钢，常用于制造模具、刀具等耐磨零件。

而热处理是一种通过加热和冷却过程来改变材料的结构和性能的工艺方法。

本文将介绍CR12的热处理工艺流程以及不同工艺对其硬度的影响。

CR12热处理工艺一般分为四个步骤：预热、加热、淬火和回火。

具体工艺参数如下：1. 预热：将CR12加热至500℃左右，保持一定时间，主要是为了减少热应力和均匀加热。

2. 加热：将预热后的CR12继续加热至淬火温度，通常在980℃-1040℃之间。

加热时间与截面厚度有关，一般为30分钟至1小时。

3. 淬火：将加热至淬火温度的CR12迅速冷却至室温，一般采用油淬或空气淬火。

淬火速度快可以增加材料的硬度和强度。

4. 回火：在淬火后的CR12上进行回火处理，目的是降低材料的脆性并提高延展性。

回火温度通常在150℃-600℃之间，持续时间为1小时至数小时。

不同热处理工艺对CR12的硬度有不同的影响。

一般而言，淬火温度越高，冷却速度越快，CR12的硬度就越高。

然而，过高的淬火温度和过快的冷却速度会引起内部应力和裂纹，降低材料的韧性和抗冲击性。

在实际应用中，CR12的硬度要根据具体需求进行选择。

过高的硬度可能导致材料易于产生裂纹，而过低的硬度则会影响其使用寿命和耐磨性能。

一般来说，CR12的硬度范围在58-64HRC之间，可以根据不同的工艺要求进行调整。

除了热处理工艺外，CR12的硬度还受其他因素的影响，如冷加工变形、化学成分、元素分布等。

因此，在进行CR12的热处理过程中，需要综合考虑工艺参数、材料性能和应用要求等因素，以获得最佳的硬度和性能组合。

总而言之，CR12的热处理工艺是一项关键的工艺，可以通过合理的预热、加热、淬火和回火过程来获得所需的硬度和性能。

通过不同的工艺参数和工艺控制，可以满足不同应用对CR12硬度的需求，提高材料的耐磨性能和使用寿命。

热处理硬度检测标准热处理是一种常见的金属材料加工工艺，通过对金属材料进行加热和冷却的过程，可以改变其组织结构和性能，从而达到一定的硬度和强度要求。

而硬度检测则是评定材料是否符合热处理标准的重要手段之一。

本文将介绍热处理硬度检测的相关标准和方法。

1. 硬度检测的标准。

热处理后的材料硬度检测需要遵循一定的标准，以确保检测结果的准确性和可靠性。

常见的硬度检测标准包括国际上广泛应用的洛氏硬度（Rockwell Hardness）标准、巴氏硬度（Brinell Hardness）标准和维氏硬度（Vickers Hardness）标准等。

这些标准都有相应的检测方法和设备，用于评定材料的硬度值。

2. 硬度检测的方法。

硬度检测的方法根据不同的标准和要求而有所不同。

洛氏硬度检测主要通过在材料表面施加一定载荷，然后测量材料表面的残留印痕深度来确定硬度值。

巴氏硬度检测则是通过在材料表面施加一定载荷，然后测量压痕的直径来计算硬度值。

而维氏硬度检测则是通过在材料表面施加一定载荷，然后测量压痕的对角线长度来计算硬度值。

这些方法都有各自的优缺点，需要根据具体的情况选择合适的方法进行硬度检测。

3. 硬度检测的设备。

进行硬度检测需要使用相应的硬度检测设备。

常见的硬度检测设备包括硬度计、洛氏硬度计、巴氏硬度计和维氏硬度计等。

这些设备根据不同的检测方法和标准，具有不同的测量范围和精度。

在进行硬度检测时，需要根据具体的要求选择合适的设备，并严格按照设备操作说明进行操作，以确保检测结果的准确性。

4. 硬度检测的注意事项。

在进行硬度检测时，需要注意一些细节和注意事项，以确保检测结果的准确性。

首先，需要保证待测材料表面的平整度和清洁度，以免影响硬度检测的准确性。

其次，在进行硬度检测时，需要根据具体的标准和方法选择合适的载荷和时间，以确保检测结果的可靠性。

最后，需要对硬度检测设备进行定期的校准和维护，以确保设备的正常工作和检测结果的准确性。

总之，热处理硬度检测是热处理工艺中的重要环节，对材料的性能和质量有着重要的影响。

实验三钢的热处理及其硬度测定一、实验目的1、巩固热处理工作原理、工艺特点及应用范围；2、了解热处理炉和温度控制仪表的使用方法；3、加深认识热处理工艺对钢组织与性能的影响；4、理解加热温度、冷却速度、回火温度对碳钢性能的影响。

二、实验原理1、钢的淬火所谓淬火就是将钢加热到Ac3（亚共析钢）或Ac1(过共析钢)以上30～50℃，保温后放入各种不同的冷却介质中（ V冷应大V临），以获得马氏体组织。

碳钢经淬火后的组织由马氏体及一定数量的残余奥氏体所组成。

为了正确地进行钢的淬火，必须考虑下列三个重要因素：淬火加热的温度、保温时间和冷却速度。

2、钢的回火钢经淬火后得到的马氏体组织硬而脆，并且工件内部存在很大的内应力，如果直接进行磨削加工往往会出现龟裂。

因此钢淬火后必须进行回火处理。

不同的回火工艺可以使钢获得所需的性能。

三、实验内容1、掌握热处理的工艺操作；2、测定热处理工艺处理后的硬度，与热处理前进行比较；四、实验步骤1、每组领取一种热处理规范的试样，全部测定其硬度；2、将试样放入箱式电阻炉中加热，保温一段时间后，进行冷却；3、分别测定各种热处理后的试样的硬度五、实验数据的记录试样热处理规范及数据统计表牌号加热温度（℃）冷却方式回火温度（℃）硬度值组织热处理前热处理后回火后45 830 水冷200 170HBS 55-58HRC57～54HRC45 830 水冷550 170HBS 55-58HRC24～30HRC牌号加热温度（℃）冷却方式回火温度（℃）硬度值组织热处理前热处理后回火后T10 760 水冷200 190HBS 65～68HRC63～66HRCT10 760 水冷550 190HBS 65～68HRC30～36HRC六、思考题1、回火温度对淬火钢的硬度有何影响？2、过共析钢淬火加热温度为什么不能超过Accm以上？而亚共析钢淬火加热则必须超过Ac3以上？。

热处理工艺和热处理后的硬度检测热处理是把金属材料在固态范围内通过一定的加热，保温和冷却以改变其组织和性能的一种工艺。

热处理分为整体热处理和表面热处理。

整体热处理整体热处理是对工件整体加热，然后以适当的速度冷却，以改变其整体力学性能的金属热处理工艺。

钢铁整体热处理大致有退火、正火、淬火、回火、真空热处理和调质处理等基本工艺。

A．退火：将金属或合金的材料或制件加热到相变或部分相变温度，保温一段时间，然后缓慢冷却的一种热处理工艺。

B．正火：将钢加热到完全相变以上的某一温度，保温一定的时间后，在空气中冷却的一种热处理工艺。

C．淬火：将钢加热到相变或部分相变温度，保温一段时间后，快速冷却的一种热处理工艺。

D．回火：将经过淬火的钢，重新加热到一定温度（相变温度以下），保温一段时间，然后进行冷却的一种热处理工艺。

E．调质处理：将钢件淬火，随之进行高温回火，这种复合的热处理工艺称为调质处理。

F．真空热处理（又称为光亮淬火）：真空热处理是真空技术与热处理技术相结合的新型热处理技术。

与常规热处理相比，真空热处理可实现无氧化、无脱碳、无渗碳，可去掉工件表面的磷屑，并有脱脂除气等作用，从而达到表面光亮净化的效果。

表面热处理表面热处理是只加热工件表层，以改变其表层力学性能的金属热处理工艺。

表面热处理又可以分为两大类，一类是表面（淬火回火）热处理，一类是化学热处理。

A．表面淬火回火热处理，只加热工件表层而不使过多的热量传入工件内部，使用的热源须具有高的能量密度，即在单位面积的工件上给予较大的热能，使工件表层或局部能短时或瞬时达到高温。

表面热处理的主要方法，有激光热处理、火焰淬火和感应加热热处理，常用的热源有氧乙炔或氧丙烷等火焰、感应电流、激光和电子束等。

B．化学热处理，是通过改变工件表层化学成分、组织和性能的金属热处理工艺。

化学热处理与表面热处理不同之处是后者改变了工件表层的化学成分。

化学热处理是将工件放在含碳、氮或其它合金元素的介质（气体、液体、固体）中加热，保温较长时间，从而使工件表层渗入碳、氮、硼和铬等元素。

钢的热处理及硬度测定一、实验目的1.了解钢的基本热处理工艺。

2.了解布氏和洛氏硬度计的主要原理、结构及操作方法。

3.了解不同的热处理工艺对钢的性能的影响。

二、实验原理热处理是充分发挥金属材料性能潜力的重要方法之一。

其工艺特点是把钢加热到一定温度，保温一段时间后，以某种速度冷却下来，通过改变钢的内部组织来改善钢的性能，其基本工艺包括退火、正火、淬火和回火等。

金属的硬度是材料表面抵抗硬物压入而引起塑性变形的能力。

硬度越大，表明金属抵抗塑性变形的能力越大，材料产生塑性变形就越困难。

硬度是金属材料一项重要的力学性能指标。

硬度的试验方法很多，其中常用的有布氏法、洛氏法和维氏法三种硬度试验方法。

1.钢的退火、正火、淬火和回火钢的退火通常是将钢加热到临界温度1Ac 或3Ac 线以上，保温后缓慢地随炉冷却的一种热处理工艺。

钢经退火处理后，其组织比较接近平衡状态，硬度较低（约180~22OHBS ），有利于进行切削加工。

钢的正火是将钢加热到3Ac 或cm Ac 线以上30~50℃，保温后在空气中冷却的一种热处理工艺。

由于冷却速度稍快，与退火组织相比，所形成的珠光体片层细密，故硬度有所提高。

对低碳钢来说，正火后提高硬度可改善其切削加工性能，降低加工表面的粗糙度；对高碳钢来说，正火可以消除网状渗碳体，为球化退火和淬火作准备。

钢的淬火就是将钢加热到3Ac 或1Ac 线以上30~50℃，保温后在不同的冷却介质中快速冷却，从而获得马氏体和（或）贝氏体组织的一种热处理工艺。

马氏体的硬度和强度都很高，特别适用于有较高耐磨性能要求的工模具材料。

淬火工艺包括三个重要参数，淬火加热温度、保温时间和冷却速度。

淬火加热温度过高时晶粒容易长大，而且还会产生氧化脱碳等缺陷，加热温度过低则会因组织中存在铁素体或珠光体而导致材料硬度不足。

保温时间与钢的成分、工件的形状、尺寸及加热介质等因素有关，一般可按照经验公式加以估算，保温时间过长或过短都会对钢的组织及性能造成不利的影响。

材料热处理梯度硬度测量
1. 样品准备，首先，需要从经过热处理的材料中取样。

这些样
品可能来自不同的部位，以便在整个材料中观察硬度的梯度变化。

样品的准备可能包括切割、打磨和抛光，以确保表面光滑、无损伤，并且能够准确地进行硬度测试。

2. 硬度测试，接下来，使用适当的硬度测试设备（如洛氏硬度计、布氏硬度计或维氏硬度计）对样品进行测试。

在整个热处理梯
度中，可能需要在不同的深度或位置进行测试，以获取全面的硬度
数据。

3. 数据分析，收集到的硬度数据需要进行分析，以确定在材料
中存在的梯度变化。

这可能涉及绘制硬度梯度曲线，以直观地展示
不同部位的硬度变化情况。

4. 结果解释，最后，根据硬度测量结果，对材料的性能变化进
行解释。

这可能包括确定热处理过程中的温度梯度对硬度的影响，
以及材料内部组织的变化对硬度梯度的贡献。

需要注意的是，材料热处理梯度硬度测量是一个复杂的过程，
需要严格的实验操作和准确的数据分析。

同时，还需要考虑到可能存在的误差来源，如样品制备不当、测试设备校准不准确等因素，以确保得到可靠的结果。

skd11的热处理工艺及硬度参数摘要：一、SKD11钢的基本特性二、SKD11钢的热处理工艺1.软性退火2.淬火处理3.回火处理4.深冷处理三、SKD11钢的硬度参数1.常规热处理硬度2.深冷处理后的硬度正文：SKD11是一种高耐磨性、高韧性的通用冷作模具钢，日本JIS标准钢号，日立金属Hitachi牌号（SLD）。

SKD11钢质纯净，具有淬透性好、淬火变形量小的良好淬硬性。

该钢经球化退火软化处理，可加工性良好，碳化物颗粒细小均匀。

因为有化元素钼、钒的特殊加入，无须担心淬火开裂。

SKD11钢的热处理工艺主要包括软性退火、淬火处理、回火处理和深冷处理。

1.软性退火：目的是降低钢的硬度，提高塑性，改善加工性能。

软性退火温度一般控制在Ac1以下，保温时间根据实际需要调整。

2.淬火处理：将软化处理后的SKD11钢加热至淬火温度（一般为1020-1060℃），保温一段时间后，迅速冷却至室温，以获得高硬度的马氏体组织。

3.回火处理：淬火后，将SKD11钢重新加热至适当温度（一般为500-600℃），保温一段时间，然后冷却至室温。

回火处理的目的是消除淬火应力，稳定尺寸，提高钢的韧性。

4.深冷处理：为了获得更高的硬度和尺寸稳定性，模具在淬火后立即进行深冷处理，将温度降至-70至-80℃，保持3-4小时，然后再进行回火处理。

SKD11钢的热处理后硬度一般在50-60HRC之间。

需要注意的是，形状复杂和尺寸变化较大的零件，在深冷处理过程中有开裂的危险。

总之，SKD11钢经过合适的热处理工艺后，具有良好的耐磨性和韧性，广泛应用于制作高精度、长寿命的冷作模具和热固成型塑料模具。

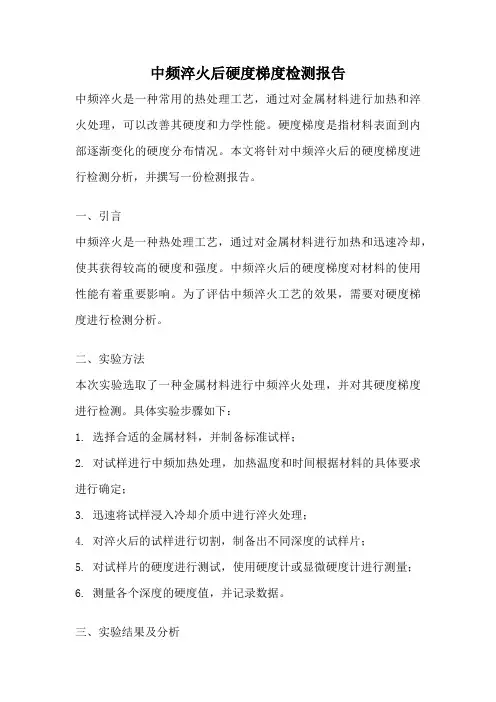

中频淬火后硬度梯度检测报告中频淬火是一种常用的热处理工艺，通过对金属材料进行加热和淬火处理，可以改善其硬度和力学性能。

硬度梯度是指材料表面到内部逐渐变化的硬度分布情况。

本文将针对中频淬火后的硬度梯度进行检测分析，并撰写一份检测报告。

一、引言中频淬火是一种热处理工艺，通过对金属材料进行加热和迅速冷却，使其获得较高的硬度和强度。

中频淬火后的硬度梯度对材料的使用性能有着重要影响。

为了评估中频淬火工艺的效果，需要对硬度梯度进行检测分析。

二、实验方法本次实验选取了一种金属材料进行中频淬火处理，并对其硬度梯度进行检测。

具体实验步骤如下：1. 选择合适的金属材料，并制备标准试样；2. 对试样进行中频加热处理，加热温度和时间根据材料的具体要求进行确定；3. 迅速将试样浸入冷却介质中进行淬火处理；4. 对淬火后的试样进行切割，制备出不同深度的试样片；5. 对试样片的硬度进行测试，使用硬度计或显微硬度计进行测量；6. 测量各个深度的硬度值，并记录数据。

三、实验结果及分析根据实验方法，我们得到了中频淬火后不同深度试样片的硬度数据。

通过对数据的分析，可以得出以下结论：1. 在中频淬火处理过程中，试样表面的硬度明显高于内部的硬度。

这是由于淬火过程中，试样表面的冷却速度较快，形成了较硬的组织结构，而内部的冷却速度较慢，组织结构相对较软；2. 随着深度的增加，试样的硬度逐渐降低。

由于内部冷却速度较慢，组织结构较软，在淬火过程中没有完全获得较高的硬度；3. 在一定深度范围内，试样的硬度基本保持稳定。

这是由于淬火过程中，试样表面的组织结构已经形成，而内部的冷却速度相对稳定，形成了较为一致的硬度梯度。

四、结论通过对中频淬火后的硬度梯度进行检测分析，我们得出了以下结论：1. 中频淬火处理可以使金属材料获得较高的硬度和强度；2. 中频淬火后，试样的硬度在表面到内部逐渐降低，形成硬度梯度；3. 在一定深度范围内，试样的硬度基本保持稳定。

焊后热处理硬度检测要求1.引言1.1 概述焊后热处理硬度检测是指对焊后经过热处理的金属材料进行硬度测量的一种方法。

在现代制造业中，焊接是一种常见的连接技术，但焊接过程会导致金属材料的组织结构和性能发生变化。

为了确保焊接后材料的质量和可靠性，需要对焊接过程进行热处理。

热处理可以改变焊缝区域的组织结构，提高材料的硬度和强度。

焊后热处理硬度检测的重要性不容忽视。

首先，硬度是评估金属材料性能的重要指标之一。

通过硬度测试，可以了解材料的硬度值，从而推断其强度和耐用性。

其次，焊后热处理硬度检测可以提供关于焊接和热处理工艺的有效信息。

通过监测焊接材料的硬度变化，可以判断热处理过程是否达到预期效果，进而指导焊接工艺的调整和改进。

此外，在一些特殊应用领域，如航空航天和核能工业，焊后热处理硬度检测更是必不可少的，因为这些领域对材料的强度和可靠性要求非常高。

综上所述，焊后热处理硬度检测是对焊接后材料进行质量评估和性能控制的重要手段。

通过对焊接材料的硬度进行检测和分析，可以评估焊接工艺的合理性，指导热处理工艺的优化，并最终确保焊接结构的强度和可靠性。

在未来的研究中，还需要进一步深入探索焊后热处理硬度检测的方法和技术，以满足不断发展的焊接工艺和材料需求。

1.2 文章结构本文将按照以下结构进行叙述和讨论焊后热处理硬度检测要求的相关内容：第一部分为引言，包括概述、文章结构和目的。

在引言部分，将简要介绍焊后热处理硬度检测问题的背景和重要性，并提出本文的研究目的。

第二部分为正文，主要分为两个小节。

第一个小节将详细阐述焊后热处理的概念和作用，介绍焊后热处理在材料加工中的重要性。

第二个小节将重点探讨焊后热处理硬度检测的重要性及相关要求，包括对硬度测试方法的介绍、检测流程和必要的设备要求等。

第三部分为结论，将总结焊后热处理硬度检测的要求，对焊后热处理进行全面的回顾和概括，并强调其在实际应用中的意义。

同时，还将展望未来的研究方向，探讨焊后热处理硬度检测可能存在的问题和需要进一步研究的方向。

钢的热处理操作和硬度测试实验一、实验目的：1、熟悉钢的几种基本的热处理操作（退火、正火、淬火、回火）2、了解加热温度、冷却速度、回火温度等主要因素对45钢热处理后性能（硬度）的影响3、了解热处理工艺对钢组织和性能的影响二、实验原理：1、钢的热处理是指将钢在固态范围内加热、保温和冷却，以改变其内部组织，从而获得所需要的使用性能和工艺性能的一种操作工艺。

2、退火：加热温度——亚共析钢加热至Ac3+(20-30)°C（完全退火），共析钢和过共析钢加热至Ac1+(20-30)°C（球化退火）；冷却方式——炉冷；得到组织——接近平衡状态的珠光体组织。

3、正火：加热温度——亚共析钢加热至Ac3+(30-50)°C，共析钢加热至Ac1+(30-50)°C，过共析钢加热至Accm+(30-50)°C，即加热到奥氏体单相区；冷却方式——空冷；得到组织——细片状珠光体，即索氏体（冷却速度慢不会有马氏体，看双C曲线，空冷经过珠光体区，转变完全，不能发生贝氏体转变）。

4、淬火：亚共析钢加热至Ac3+(30-50)°C，共析钢和过共析钢加热至Ac1+(30-50)°C；冷却方式——水冷，以大于淬火临界冷却速度快冷；得到组织——马氏体及残余奥氏体。

5、回火：淬火后的钢重新加热到Ac1以下某一温度，保温，冷却到室温。

45钢低温回火——150°C -250°C （选200°C），组织回火马氏体，硬度约54-60HRC；中温回火——350°C -500°C （选400°C），组织回火屈氏体，硬度约40-48HRC；高温回火——500°C -650°C （选600°C），组织回火索氏体，硬度约25-35HRC。

冷却方式——空冷到50、60°C后用水冲一下。

6、20钢Ac1-735°C，Ac3-855°C，45钢Ac1-724°C，Ac3-780°C，T10 Ac1-730°C，Accm-800°C，T12 Ac1-730°C，Accm-820°C。

热处理工件硬度的检测方法表面热处理分为两大类，一类是表面淬火回火热处理，另一类是化学热处理，其硬度检验方法如下：1、表面淬火回火热处理表面淬火回火热处理通常用感应加热或火焰加热的方式进行。

主要技术参数是表面硬度、局部硬度和有效硬化层深度。

硬度检测可采用维氏硬度计，也可采用洛氏或表面洛氏硬度计。

试验力（标尺）的选择与有效硬化层深度和工件表面硬度有关。

维氏硬度计、表面洛氏硬度计和洛氏硬度计试验的选择可参照表1、表2和表3。

表1 维氏试验力的选择表2 表面洛氏硬度标尺的选择表3洛氏硬度标尺的选择表1~表3分别是采用维氏硬度计、表面洛氏硬度计和洛氏硬度计时，对应于不同的热处理工件表面硬化层深度和热处理工件表面硬度值维氏硬度试验力和洛氏、表面洛氏硬度标尺的选择表。

由表1~表3可知：1.1维氏硬度计是测试热处理工件表面硬度的重要手段，它可选用0.5~100kg的试验力，测试薄至0.05mm厚的表面硬化层，它的精度是最高的，可分辨出热处理工件表面硬度的微小差别。

另外，有效硬化层浓度也要由维氏硬度计来检测，所以，对于进行表面热处理加工或大量使用表面热处理工件的单位，配备一台维氏硬度计是有必要的。

1.2表面洛氏硬度计也是十分适于测试表面淬火工件硬度的，表面洛氏硬度计有三种标尺可以选择。

可以测试有效硬化深度超过0.1mm的各种表面硬化工件。

尽管表面洛氏硬度计的精度没有维氏硬度计高，但是作为热处理工厂质量管理和合格检查的检测手段，已经能够满足要求。

况且它还具有操作简单、使用方便、价格较低，测量迅速、可直接读取硬度值等特点，利用表面洛氏硬度计可对成批的表面热处理工件进行快速无损的逐件检测。

这一点对于金属加工和机械制造工厂具有重要意义。

1.3当表面热处理硬化层较厚时，也可采用洛氏硬度计。

当热处理硬化层厚度在0.4~0.8mm时，可采用HRA标尺，当硬化层厚度超过0.8mm时，可采用HRC标尺。

1.4维氏、洛氏和表面洛氏三种硬度值可以方便地进行相互换算，转换成标准、图纸或用户需要的硬度值。

42crmo齿轮热处理工艺及硬度下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!42CrMo齿轮热处理工艺及硬度分析引言42CrMo是一种常用的工程结构钢，广泛应用于制造齿轮等机械零件。

热处理质量的检验的方法热处理是指对金属、合金和其他材料在一定的时间和温度下进行加热和冷却，以改变其物理和化学性质的一种工艺。

在热处理过程中，为了保证产品的质量，需要进行质量检验。

这篇文章将介绍热处理的质量检验方法。

1. 硬度测试硬度是热处理过程中评价金属材料各种性能的一个重要指标，硬度测试是一种常用的检验方法。

硬度测试方法有很多种，通常使用洛氏硬度计、布氏硬度计、维氏硬度计等。

测试时需选择相应的试验方法，测量试样的硬度值，根据硬度值判断试样的材料性质是否符合规定要求。

2. 金相检测金相检测主要是对试样中组织结构、晶粒大小、晶界形态等进行观察和分析。

金相检测是对热处理过程中是否出现组织缺陷、杂质以及合金成分是否符合要求进行判断的重要方法。

金相检测的方法比较多，可以采用光学显微镜、扫描电镜、透射电镜等工具进行观察。

相变温度是金属材料热处理时很重要的中间过程，各种热处理工艺中，相变温度的选取非常关键。

相变温度检测是通过测量材料的开始相变温度和结束相变温度，来判断热处理效果是否达到要求。

常用的相变温度检测方法有X-射线衍射法、热差法、TG-DTA法和热电偶法。

4. 化学成分分析化学成分分析是对材料合金成分进行检验的方法。

对于合金材料来说，合金成分对热处理后的组织结构和性能有很大影响。

因此，在热处理过程中需要对材料的化学成分进行检验，确保其符合要求。

化学成分分析的方法有化学分析、光谱分析、电子探针分析等。

5. 残余应力检测残余应力是热处理过程中不可避免的一个问题，其大小和分布情况直接影响材料的力学性能。

因此，需要对热处理过程中的残余应力进行检测。

常用的残余应力检测方法有X-射线衍射法、中子衍射法和频谱分析法等。

综上所述，以上五种方法是热处理过程中常用的质量检验方法。

对于不同的热处理工艺和材料，应选择合适的检测方法，确保产品质量符合要求。

热处理后焊缝硬度检测方法
热处理后焊缝硬度检测方法主要包括以下步骤：
1. 准备工具和材料：硬度计、焊缝试样、热处理工艺记录等。

2. 清理试样：用砂纸或磨床将焊缝试样表面打磨平整，去除氧化皮和杂质。

3. 确定检测位置：在焊缝上选择合适的检测点，一般选择焊缝的顶部或侧面，避开焊接缺陷和不规则区域。

4. 检测硬度：将硬度计放置在焊缝上，按照规定的试验力、加载时间和卸载时间进行操作，读取硬度值。

5. 记录数据：将检测到的硬度值记录在热处理工艺记录中，以便后续分析和评估。

6. 比较标准：将检测到的硬度值与相应的硬度标准进行比较，判断是否符合要求。

需要注意的是，硬度检测应该在热处理后尽快进行，以免试样表面氧化或出现其他变化。

同时，检测人员应该具备相应的技能和经验，以确保检测结果的准确性和可靠性。
