常用电子元器件及其应用电路

常用电子元器件的图解和作用在电子制作中，要使用到许多不同的电子元件。

在这一节中，将简单地介绍常用的电子元件。

同学们应认识它们，了解它们的作用，记住它们的符号，以便于今后应用这些元件组装出各种实用的、有趣的电子制品。

一、电阻器和电容器（一）电阻器我们将电池、开关和灯泡用导线连接成图3-1电路。

开关闭合后，电流由电池正极流出，经开关和小灯泡流入电池负极，小灯泡发光。

导线和小灯泡都能导电，它们称为导体。

在一般情况下金属都是导体。

导体在电流通过时，对电流有一定的阻碍作用，这种阻碍作用称为电阻。

电阻的文字符号是R。

电阻大小的基本单位是欧姆（符号Ω），还有较大的单位千欧（KΩ），和兆欧（MΩ）。

它们的换算关系是：1MΩ＝103KΩ1KΩ＝103Ω图3-1 照明灯电路常用的电阻分两大类。

阻值固定的电阻器称为固定电阻器。

阻值连续可变的电阻器称为可变电阻器（包括徽调电阻器和电位器）。

它们的外形和图形符号见表3一1。

由于制作的材料不同，电阻器也可分为碳膜电阻、金属膜电阻或线绕电阻等等。

电阻器在电路中起什么作用呢？表一常用电阻器固定电阻器微调电阻器电位器RRR我们将图3-1电路中的开关换为1个470欧姆的电位器（如图3一2（A））。

旋转电位器的转柄，小灯泡的亮度要随着电阻值的大小而改变。

电阻值越大，小灯泡越暗。

这说明电阻器在电路中可以控制电流的强弱。

我们可以参考这个电路制成一个可以调光的玩具小台灯。

图3-2 电阻器和电容器在电路中的作用电阻器的主要参数有两个：1．标称阻值和允许误差。

在电阻上标注的电阻数值叫作标称阻值。

如1.5K，5.1Ω……。

它的实际阻值允许有一定的误差，叫允许误差，分为Ⅰ级（±5％），Ⅱ级（±10％），Ⅲ级（±20％）。

如电阻器上标“3KΩⅠ”，则表示这个电阻的阻值是3KΩ，误差为士5％。

电阻的标称值和误差也可以用色环来表示。

在电阻上印有四条色彩鲜艳的园环，紧靠电阻左端的三条色环表示电阻值，最后一条色环表示允许误差。

常用电子元器件的原理与使用电子元器件是电子设备的核心组成部分，常用的电子元器件包括电阻、电容、电感、二极管、三极管、场效应管、集成电路等。

本文将介绍这些常用电子元器件的原理和使用。

1.电阻：电阻是电子电路中最基础的元件之一，用来控制电流，限制电流大小。

电阻的单位是欧姆(Ω)，根据电阻值的不同，电阻可以分为固定电阻和变阻器。

固定电阻通常用来限制电流，变阻器可以随时调节电流，常用于调节电路的增益或放大系数。

2.电容：电容是一种存储电荷的元件，由两个导体之间的绝缘层隔开。

电容的单位是法拉(F)，根据电容量的大小，电容可以分为固定电容和变容器。

电容可以储存电能，并且具有频率选择性，常用于滤波器、积分器和振荡器等电路中。

3.电感：电感是一种存储能量的元件，由绕在铁芯上的线圈组成。

电感的单位是亨利(H)，根据电感值的不同，电感可以分为固定电感和可调电感。

电感可以阻碍电流变化的速度，常用于滤波器、振荡器和变压器等电路中。

4.二极管：二极管是一种具有单向导电性的元件，由PN结构组成。

二极管有正向导通和反向截止两种工作状态，常用于整流器、开关电源和光电传感器等电路中。

还有一种特殊的二极管是发光二极管(LED)，可以发光，并用于指示灯和显示屏等应用。

5.三极管：三极管是一种具有放大和开关功能的元件，由PNP或NPN结构组成。

三极管的工作原理是通过控制少量的输入电流，控制输出电流的放大倍数。

三极管常用于放大器、振荡器和开关电路等应用。

6.场效应管：场效应管是一种具有高输入阻抗和低输出阻抗的元件，由MOS结构组成。

场效应管的原理是通过控制栅极-源极电压来控制漏极电流。

场效应管常用于放大器、开关和模拟电路等应用。

7.集成电路：集成电路是一种将多个电子元件和电路结构集成到一个芯片上的元件。

根据集成度的不同，集成电路可以分为小规模集成电路、中等规模集成电路和大规模集成电路。

集成电路具有体积小、功耗低、性能稳定等特点，广泛应用于计算机、通信、控制和嵌入式系统等领域。

常用电子元器件大全电子元器件指的是电子设备中所使用的各种电子部件，也是电子产品的核心组成部分。

随着科技的不断发展，电子元器件的种类也日益增多，覆盖了各个领域。

本文将介绍一些常见的电子元器件，以帮助读者更好地了解和应用电子技术。

一、半导体器件1. 二极管（Diode）：具有单向导电性质的半导体器件，广泛应用于整流、开关、稳压等电路中。

2. 晶体三极管（Transistor）：是一种具有放大、开关等功能的半导体器件，被广泛用于集成电路、放大电路等领域。

3. 场效应晶体管（FET）：也是一种常见的半导体器件，适用于高频放大、开关等电路。

4. 可变电容二极管（Varactor Diode）：具有可变电容的二极管，常用于无线电频率调谐电路。

二、电容器1. 固定电容器：用于存储电荷和稳定电压的电子元件，常见的有电解电容器、陶瓷电容器等。

2. 可变电容器：具有可调节电容值的电子元件，可用于调谐电路、滤波电路等。

3. 互感器：由两个或多个线圈绕制而成，能够在不同线圈之间传递电能和信号。

三、电阻器1. 固定电阻器：具有恒定电阻值的电子元件，被广泛应用于电路中的限流、限压、分压等功能。

2. 可变电阻器：通常由可调节的滑动活塞或转轴来改变电阻值，用于调节电路中的信号或电流。

四、集成电路集成电路（Integrated Circuit，IC）是在一块半导体材料上集成了数百至数百万个电子元件的微小电路。

常见的集成电路有以下几种类型：1. 数字集成电路（Digital IC）：用于数字信号处理和逻辑运算等。

2. 模拟集成电路（Analog IC）：用于处理模拟信号，如放大、滤波、调制等。

3. 混合集成电路（Mixed Signal IC）：结合数字和模拟电路的功能，常用于通信、控制等应用。

五、传感器传感器是将感知信号（如光、温度、压力等）转换为可用电信号的装置。

常见传感器有以下几种：1. 温度传感器：用于测量温度变化的元件，广泛应用于工业自动化、环境监测等领域。

电子元器件的原理及应用1. 什么是电子元器件电子元器件是指用于控制电子信号流动和变化，以实现电子设备功能的基本器件。

它是电子电路中不可或缺的组成部分，广泛应用于通信、计算机、家用电器、医疗器械等各个领域。

电子元器件主要包括半导体器件、电阻器、电容器、电感器、变压器等。

2. 常见的电子元器件及其原理2.1 半导体器件半导体器件是电子元器件中最重要的一类。

常见的半导体器件有二极管、晶体管和集成电路等。

它们的原理基于半导体材料的特性，通过控制电流和电压来实现对电子信号的控制和放大。

半导体器件广泛应用于放大器、开关、逻辑门等电路中。

2.2 电阻器电阻器是电子元器件中最常见的一类。

它的原理是利用电阻材料的电阻特性来限制电流的流动。

电阻器的作用包括限流、分压和稳压等。

根据电阻值的不同，电阻器又分为固定电阻器和可变电阻器两种。

固定电阻器一般用于稳定电路的电阻值，而可变电阻器常用于调节电路中的电阻值。

2.3 电容器电容器是一种能够存储电能的电子元器件。

它的原理基于电场的存储特性，通过两个带电板之间的电介质来储存电荷。

电容器的作用包括储能、滤波、耦合和相移等。

根据电容值的大小，电容器又可以分为固定电容器和可变电容器两种。

2.4 电感器电感器是利用电磁感应原理来存储能量的电子元器件。

它由线圈和磁介质构成，通过电流在线圈中的变化来产生磁场能量的存储。

电感器的作用包括储能、滤波、耦合和振荡等。

根据电感值的大小，电感器又可以分为固定电感器和可变电感器两种。

2.5 变压器变压器是一种能够变换交流电压的电子元器件。

它由两个或多个线圈组成，通过磁耦合的方式将输入电压变换成输出电压。

变压器广泛应用于电力系统、电子设备和通信设备等领域，用于提供合适的电压和电流。

3. 电子元器件的应用3.1 通信设备电子元器件在通信设备中起着重要的作用。

例如，在手机中，半导体器件用于产生和放大电子信号；电容器和电阻器用于滤波和稳压；变压器用于变换电压等。

各种电子元器件的用途电子元器件是电子设备中不可缺少的组成部分，它们用于控制、调节和转换电信号。

下面是各种常见的电子元器件及其用途的简要介绍。

1. 电阻器：电阻器用于阻碍电流，消耗电能，稳定电压和电流。

它们通常用于电流限制、分压和电压调节。

2. 电容器：电容器储存电荷，能够在不同的频率上通过电流。

它们通常用于储存能量、平滑电压和过滤电流。

3. 电感器：电感器用于储存磁场能量，抵抗电流变化。

它们通常用于滤波、调理电流和储存能量。

4. 二极管：二极管只允许电流在一个方向上通过，它们通常用于整流（将交流电转换为直流电）、保护电路和信号调制。

5. 三极管：三极管是一种放大器和开关，能够控制电流流动。

它们广泛应用于放大信号、开关控制和逻辑电路中。

6. 可变电阻器：可变电阻器是一种电阻值可调节的电阻器，它们通常用于电压调节、微调电路和传感器电路。

7. 可变电容器：可变电容器是一种电容值可调节的电容器，它们通常用于调制频率、调节振荡电路和电子电路的容量变化。

8. 可控硅：可控硅是一种带有控制端的半导体器件，可以控制电流的导通和截止。

它们通常用于电源开关、控制电机和照明调光。

9. 功率放大器：功率放大器是一种用于增强电信号功率的电子装置。

它们被广泛应用于音频放大器、射频发射器和激光器。

10. 操作放大器：操作放大器是一种电压放大器，用于放大电压信号。

它们被广泛应用于信号放大、信号滤波和仪器测量。

11. 逻辑门：逻辑门是一种用于执行逻辑运算的电子设备。

它们通常用于数字电路、计算机逻辑和控制系统。

12. 传感器：传感器是一种将物理量转换为电信号的装置。

它们通常用于测量、监测和控制应用，如温度传感、压力传感和光传感。

13. 继电器：继电器是一种用电信号控制电流的电器开关。

它们通常用于电路切换、保护和自动控制。

14. 集成电路：集成电路是大量电子元件集成在一个芯片上的电子装置。

它们通常用于计算机、通信、存储和控制设备中。

电子行业常用电子元器件大全简介在电子行业中，使用各种各样的电子元器件是非常常见的。

这些电子元器件可以说是电子设备的基石，起到了连接、调节和控制的重要作用。

本文将介绍一些电子行业中常见的电子元器件，帮助读者对电子元器件有更深入的了解。

一、电阻器（Resistor）电阻器是电子电路中最基本的被动元件之一，它的主要作用是限制电流的流动。

电阻器的阻值可以根据实际需求来选择，常见的有固定电阻器和可变电阻器两种。

1. 固定电阻器固定电阻器是最常见的电子元器件之一，通常由炭陶瓷等材料制成。

它的阻值是固定的，不可调节，用于限制电路中的电流和分压。

2. 可变电阻器可变电阻器也被称为电阻器，其阻值可以根据需要进行调节。

常见的可变电阻器有旋钮式和拉线式两种，用于调节电路中的电阻值，以实现对电流的调节。

二、电容器（Capacitor）电容器是一种以两个不导电材料之间的电介质为媒介的元器件。

电容器主要用于储存和释放电荷，并在电路中充当电流的分配器。

1. 电解电容器电解电容器是常见的极性电容器，根据极性连接正负极。

电解电容器具有大容量和较高的电压稳定性，常用于电源滤波和能量存储电路。

2. 陶瓷电容器陶瓷电容器是一种非极性电容器，通常由瓷土制成。

它具有体积小、频率特性好等特点，常见于振荡电路和调谐电路中。

三、二极管（Diode）二极管是一种电子元器件，它具有单向导电性。

二极管通常由半导体材料制成，在电路中常用于整流和开关电路。

1. 整流二极管整流二极管也被称为二极管，主要用于将交流电信号转换为直流电信号。

它具有低压降和高反向击穿电压，适用于高频电路和电源供电电路。

2. 射频二极管射频二极管是一种特殊用途的二极管，主要用于射频和微波电路中。

它具有较高的频率特性和快速开关速度，适用于高频放大器和调制解调器等设备。

四、晶体管（Transistor）晶体管是一种半导体器件，可以放大和控制电流。

它是现代电子器件中最重要的组成部分之一，常用于放大、开关和振荡电路中。

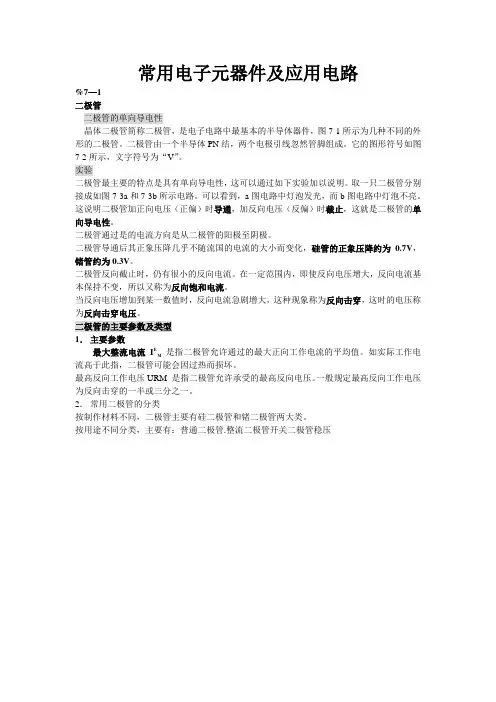

常用电子元器件及应用电路
%7—1
二极管
二极管的单向导电性
晶体二极管简称二极管，是电子电路中最基本的半导体器件，图7-1所示为几种不同的外形的二极管。

二极管由一个半导体PN结，两个电极引线忽然管脚组成。

它的图形符号如图7-2所示，文字符号为“V”。

实验
二极管最主要的特点是具有单向导电性，这可以通过如下实验加以说明。

取一只二极管分别接成如图7-3a和7-3b所示电路。

可以看到，a图电路中灯泡发光，而b图电路中灯泡不亮。

这说明二极管加正向电压（正偏）时导通，加反向电压（反偏）时截止，这就是二极管的单向导电性。

二极管通过是的电流方向是从二极管的阳极至阴极。

二极管导通后其正象压降几乎不随流国的电流的大小而变化，硅管的正象压降约为0.7V，锗管约为0.3V。

二极管反向截止时，仍有很小的反向电流。

在一定范围内，即使反向电压增大，反向电流基本保持不变，所以又称为反向饱和电流。

当反向电压增加到某一数值时，反向电流急剧增大，这种现象称为反向击穿，这时的电压称为反向击穿电压。

二极管的主要参数及类型
1．主要参数
是指二极管允许通过的最大正向工作电流的平均值。

如实际工作电最大整流电流I E
M
流高于此指，二极管可能会因过热而损坏。

最高反向工作电压URM 是指二极管允许承受的最高反向电压。

一般规定最高反向工作电压为反向击穿的一半或三分之一。

2．常用二极管的分类
按制作材料不同，二极管主要有硅二极管和锗二极管两大类。

按用途不同分类，主要有：普通二极管.整流二极管开关二极管稳压。

五种常见的电子元器件及其在电子行业中的应用原理电子元器件是构成电子产品的基本组成部分，它们在电子行业中起着至关重要的作用。

本文将介绍五种常见的电子元器件及其在电子行业中的应用原理。

一、电阻器电阻器是电子行业中最基本的元器件之一，其主要作用是控制电流的流动。

根据材料和结构的不同，电阻器可以分为固定电阻器和可变电阻器。

固定电阻器用于限制电流的大小，可变电阻器则可以根据需要调节电流的大小。

电阻器常用于电路中的电流稳定、分压、限流等方面。

二、电容器电容器是储存电荷的元器件，其原理基于电场的存储。

电容器由两个导体板和介质组成，当两个导体板之间施加电压时，介质中的电荷被吸引并储存在两个板之间。

电容器的主要作用是储存电能和调节电压。

在电子行业中，电容器常用于滤波、耦合、信号处理等方面。

三、电感器电感器是一种储存磁能的元器件，其原理基于电场产生的磁场。

电感器由导线绕成线圈状，当通过该线圈的电流发生变化时，会产生磁场。

电感器的主要作用是储存和调节电能，同时具有滤波和延迟信号的功能。

电感器广泛应用于电子行业中的滤波器、调谐电路、能量转换等领域。

四、二极管二极管是一种具有导电能力的元器件，其由两种不同材料构成的PN结组成。

二极管具有单向导电性，即电流只能从P区流向N区，反向传导很小。

基于这个特性，二极管常用于电路中的整流、变换和保护等方面。

二极管还可以作为发光二极管（LED）等照明元器件的基础。

五、场效应管场效应管也称为晶体管，是一种基于半导体材料的电子器件。

它根据控制电压的大小来控制电流的流动。

场效应管由源极、漏极和栅极组成，通过在栅极施加电压来改变漏极和源极之间的导电能力。

场效应管常用于放大信号、开关电路、数字逻辑和模拟运算等方面，是现代电子产品中不可或缺的元器件之一。

总结：本文介绍了五种常见的电子元器件及其在电子行业中的应用原理。

电阻器用于控制电流，电容器用于储存电能，电感器用于储存磁能，二极管用于整流和保护，场效应管用于放大和开关。
