塑壳断路器选型标准塑壳断路器适用于交流50Hz，额定工作电压690V及以下，额定工作电流至1600A的电路中作不频繁转换及电动机不频繁起动之用。
断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏。
类型型号额定电流(A) 分断能力(Icu)kA400V价格2P 3P 4P经济型NF30-CS 3,5,10,15,20,30 1.5 114 168 - NF63-CW 3,4,6,10,16,20,25,32,40,50,63 5 241 344 -NF125-CW 50,63,80,100,125 10 430 614 -NF250-CW 125,150,175,200,225,250 18 850 1215 -NF400-CW 250,300,350,400 36 2194 3131 -NF630-CW 500,600,630 36 3265 4666 -NF800-CEW 400-800可调36 - 7426 -标准型NF32-SW 3,4,6,10,16,20,25,32 5 250 358 - NF63-SW 3,4,6,10,16,20,25,32,40,50,63 7.5 266 376 491NF125-SW 16,20,32,40,50,63,80,100,125 30 527 755 1061NF125-SGW RT 16-25,25-40,40-63,63-100,80-125可36 1087 1185 1576NF125-SGW RE 16-32,32-63,63-100,75-125可调36 - 3729 4831NF160-SW 125,150,160 30 1102 1566 2039NF160-SGW RT 125-160可调36 1318 1875 2451NF160-SGW RE 80-160可调36 - 3935 5099NF250-SW 125,150,175,200,225,250 30 1267 1803 2348NF250-SGW RT 125-160,160-250可调36 1576 2153 2812NF250-SGW RE 125-250可调36 - 4130 5366NF400-SW 250,300,350,400 45 2596 3708 4810NF400-SEW 200-400可调50 - 5644 7344NF630-SW 500,600,630 50 3636 5202 6798NF630-SEW 300-630可调50 - 7426 9641NF800-SEW 400-800可调50 - 8786 11433 NF1000-SEW 500-1000可调85 - 16171 21630 NF1250-SEW 600-1250可调85 - 19570 25441 NF1600-SEW 800-1600可调85 - 22969 29849 高性能型NF63-HW 10,16,20,25,32,40,50,63 10 286 408 531 NF125-HW 16,20,32,40,50,63,80,100 50 958 1370 1782NF125-HGW RT 16-25,25-40,40-63,63-100,80-125可75 1154 1638 2142NF125-HGW RE 16-32,32-63,63-100,75-125可调75 - 4099 5315NF160-HW 125,150,160 50 1288 1833 2379NF160-HGW RT 125-160可调75 1545 2318 2853NF160-HGW RE 80-160可调75 - 4316 5614NF250-HW 125,150,175,200,225,250 50 1411 2019 2616NF250-HGW RT 125-160,160-250可调75 1689 2421 3142NF250-HGW RE 125-250可调75 - 4553 512NF400-HEW 200-400可调70 - -6046 7849NF630-HEW 300-630可调70 - 7962 10156 NF800-HEW 400-800可调70 - 9414 12257。

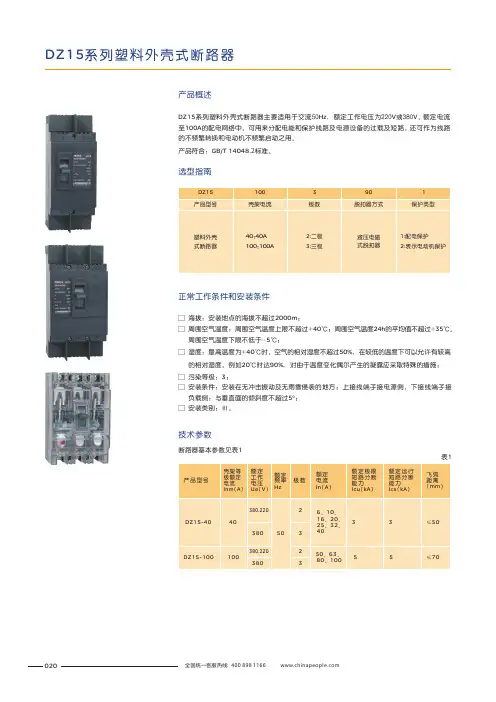

产品概述DZ15系列塑料外壳式断路器主要适用于交流50Hz ，额定工作电压为220V 或380V ，额定电流至100A 的配电网络中，可用来分配电能和保护线路及电源设备的过载及短路，还可作为线路的不频繁转换和电动机不频繁启动之用。
产品符合：GB/T 14048.2。
标准选型指南技术参数断路器基本参数见表1表1正常工作条件和安装条件□ 海拔：安装地点的海拔不超过2000m ；□ 周围空气温度：周围空气温度上限不超过+40℃；周围空气温度24h 的平均值不超过+35℃。
周围空气温度下限不低于-5℃；□ 湿度：最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高 的相对湿度，例如20℃时达90%，对由于温度变化偶尔产生的凝露应采取特殊的措施；□ 污染等级：3；□ 安装条件：安装在无冲击振动及无雨雪侵袭的地方；上接线端子接电源侧，下接线端子接 负载侧；与垂直面的倾斜度不超过5°；□ 安装类别：Ⅲ。
DZ15系列塑料外壳式断路器020021操作循环次数与试验参数应符合表的规定2表2断路器过电流脱扣器反时限断开动作特性a ) 配电保护用断路器反时限断开动作特性见表4过电流脱扣器的保护特性短路保护特性断路器短路保护电流整定值见表3表3表4表5b) 电动机保护用断路器断开动作特性见表5外形及安装尺寸本系列漏电断路器的外形尺寸(含防护罩)和安装尺寸符合表6及图12要求~表6图1 二极断路器外形尺寸和安装尺寸图2 三极断路器外形尺寸和安装尺寸订货须知用户订货时必须说明：□ 断路器的名称及型号;□ 断路器的额定电流(A );□ 断路器的保护种类;□ 数量:例如：订购DZ15-100断路器,三极,电动机保护用,额定电流100A ,数量50台 可写为：DZ15-100/3902 100A 50台。
022DZ15系列塑料外壳式断路器。
塑壳断路器选型方法及注意事项一说到塑壳断路器，我想，大家应该非常熟悉了，现在我们的日常生活中，有很多人都选择用这种断路器。
断路器的类型多种多样，但是为什么很多人更倾向于选择塑壳断路器呢?那什么又是塑壳断路器呢?塑壳断路器，顾名思义，一种由塑料为主原料的断电器。
那我们究竟该如何选型?以及我们我们选型时应该注意哪些事项呢?带着这些问题，我们共同来探讨探讨。
一、塑壳断路器的适用范围及用处塑壳断路器广泛适用于额外电压690V，频率50/60Hz，额外电流16至1600A的配电体系或做变压器，电动机，电容器等的维护设备用。
塑壳断路器首要起到分配电能，做各支路及用电设备的过载，短路，漏点及欠电压维护，也可用于线路及用电设备的不频频转换用。
二、塑壳断路器的选型办法依据负荷的类型：首要分为配电体系及电动机维护用。
依据负荷的容量：挑选塑壳断路器额外电流大于负荷作业电流。
依据短路电流挑选：塑壳断路器额外运转短路分断才能大于线路预期短路电流值。
塑壳断路器的短路分断才能决议了断路器的可靠性，但在确保线路安全性的状况，不用一味寻求高分断性，以形成糟蹋。
塑壳断路器的选型注意事项1、分断才能的不一样塑壳断路器分断才能有两个重要目标：额外运转短路分断才能Ics(按规则的试验程序所规则的条件，包含断路器持续承载其额外电流才能的分断才能)和额外极限短路分断才能Icu(按规则的试验程序所规则的条件，包含断路器持续承载其额外电流才能的分断才能)。
两者的差异在于额外极限短路分断才能是指断路器在分断了出线端三相短路电流后还能够再运转并再分断这一短路电流一次，至于今后是否能正常接通和分断，不予以确保。
而额外运转短路分断才能则需在以上状况下仍能屡次正常分断。
2、断路器间的合作运用单一断路器的挑选直接影响全体配件线路及导线截面的挑选。
需依据体系的全体组成挑选断路器。
以做到线路任一点发生毛病可由相邻上一级断路器消除毛病。
以上便是我要为大家介绍的塑壳断路器的选型方法，以及在选型时应该注意的一些节本事项了，可能不尽详尽，甚至有些小漏洞，但这些都是我的经验之谈，希望以上为大家提供的这些信息都能对大家起到实质性的作用。
摘要：介绍了用户在使用塑壳断路器时容易出现的问题，及怎样正确选择和使用断路器。
关键词：断路器；选择；合理使用；问题1概述塑壳断路器广泛应用于工农业、交通、矿山、民用建筑和国防等部门，对电力的传输和分配、电路的控制与保护起很大作用，是一种使用量大，面广的产品。
由于使用者对塑壳断路器的特性和技术要求了解不深或不全面，有些概念容易互相混淆，在实际应用中就经常出现一些偏失和误解。
本文对用户在选择和使用塑壳断路器时容易出现的问题做一介绍，以帮助用户合理选择使用塑壳断路器。
2断路器壳架等级断路器壳架等级额定电流是指基本尺寸相同的框架和塑料外壳中能装的最大脱扣器的额定电流。
断路器额定电流是指断路器中的脱扣器能长期通过的电流，又称断路器脱扣器额定电流。
同一系列中有多种壳架等级额定电流，同一壳架等级额定电流中又有多种额定电流。
例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流，而100壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A 额定电流。
DZ20—100和DZ20—225两种壳架等级中都有100A额定电流，但断路器体积外形和分断能力不相同，因此在选用时要把型号填写完整即具体的壳架等级额定电流内的断路器额定电流。
额定电流分级是按(1.25)优先系数来选择的：一方面是符合和满足最大线路和电器元件额定电流的需要；另一方面是为了标准化，以取得最佳的使用导线及加工的效益。
因此它所规定的级别是：3(6)、8、10、12.5、16，20、25、32、40、50、63、80，100、125、160、200、250、315、400A等。
由于此规定，当线路计算负载为90A时，则只能选100A规格，因此在一定程度上影响它的保护性能。
脱扣器电流整定值是指脱扣器调整到动作电流值。
塑壳断路器选型标准塑壳断路器是一种常见的电气设备，广泛应用于家庭、工业和商业领域。
正确选择适合的塑壳断路器对于电气系统的安全和稳定运行至关重要。
在选择塑壳断路器时，需要考虑诸多因素，包括额定电流、额定电压、短路保护能力、使用环境等。
本文将就塑壳断路器的选型标准进行详细介绍，以帮助读者正确选择适合的塑壳断路器。
首先，额定电流是选择塑壳断路器的关键因素之一。
额定电流是指断路器在额定工作条件下能够正常运行的最大电流值。
在选择塑壳断路器时，需要根据实际负载电流大小来确定断路器的额定电流。
一般来说，额定电流应略大于实际负载电流，以确保断路器能够正常工作并具有一定的过载能力。
其次，额定电压也是选择塑壳断路器的重要考量因素。
额定电压是指断路器能够正常工作的最大电压值。
在选择塑壳断路器时，需要根据电气系统的额定电压来确定断路器的额定电压。
断路器的额定电压应与电气系统的额定电压相匹配，以确保断路器能够正常工作并具有一定的耐压能力。
此外，短路保护能力也是选择塑壳断路器的重要考量因素之一。
短路是电气系统中常见的故障之一，能够迅速准确地切断短路故障电流对于保护电气设备和人身安全至关重要。
在选择塑壳断路器时，需要考虑其短路保护能力，确保其能够在短路故障发生时迅速切断电路，以保护电气设备和人身安全。
最后，使用环境也是选择塑壳断路器的重要考量因素之一。
不同的使用环境对于塑壳断路器的要求也不同。
例如，在潮湿、腐蚀或高温环境中，需要选择具有防水防潮、防腐蚀或耐高温性能的塑壳断路器，以确保其能够在恶劣环境中正常工作。
综上所述，正确选择适合的塑壳断路器对于电气系统的安全和稳定运行至关重要。
在选择塑壳断路器时，需要考虑诸多因素，包括额定电流、额定电压、短路保护能力、使用环境等。
希望本文所述的塑壳断路器选型标准能够帮助读者正确选择适合的塑壳断路器，确保电气系统的安全和稳定运行。
低压断路器的选型和整定低压断路器的选用，应根据具体使用条件选择使用类别，选择额定工作电压、额定电流、脱扣器的整定电流等参数，参照产品样本提供的保护特性曲线选用保护特性，并需对短路特性和灵敏系数进行校验。
断路器的分类（1）框架式断路器（ACB）框架断路器也称为万能式断路器，其所有零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为方便，多用在电源端总开关。
过电流脱扣器有电磁式，电子式和智能式脱扣器等几种。
断路器具有长延时、短延时、瞬时及接地故障四段保护，每种保护整定值均根据其壳架等级在一定范围内调整。
框架断路器适用交流50Hz，额定电压380V、660V，额定电流为200A-6300A的配电网络中,主要用来分配电能和保护线路及电源设备免受过载、欠电压、短路，单相接地等故障的危害，该断路器具有多种智能保护功能，可做到选择性保护。
在正常的条件下，可作为线路的不频繁转换之用。
1250A以下的断路器在交流50Hz电压380V 的网络中可用作保护电动机的过载和短路。
框架式断路器还经常应用于变压器400V侧出线总开关、母线联络开关、大容量馈线开关和大型电动机控制开关。
（2）塑壳式断路器（MCCB）塑壳式断路器也被称为装置式断路器，其接地线端子外触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内。
辅助触点，欠电压脱扣器以及分励脱扣器等多采用模块化，结构非常紧凑，一般不考虑维修，适用于作支路的保护开关。
塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。
塑壳式断路器过电流脱扣器有电磁式和电子式两种，一般电磁式塑壳断路器为非选择性断路器，仅有长延时及瞬时两种保护方式；电子式塑壳断路器有长延时、短延时、瞬时和接地故障四种保护功能。
部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。
塑壳式断路器一般用于配电馈线控制和保护，小型配电变压器的低压侧出线总开关，动力配电终端控制，也可用于各种生产机械的电源开关。
塑壳断路器的选用1.引言塑料外壳式断路器以下简称MCCB，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。
随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品如常熟开关厂的CMl、天津低压开关厂TM30等。
这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。
实现了MCCB所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。
然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。
选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。
为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。
2.断路器的常用基本相关符号其合义及相互之间的关系Inm——断路器壳架等级电流A，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。
In——断路器的额定电流A，它所指的含义是该断路器内选用的额定热动型脱扣器电流值，在不可调固定式热脱扣器中In=Ir1。
Ir1——断路器的长延时整定电流A，它所指的含义是该断路器的过载保护脱扣器所整定的电流值。
选择塑壳断路器的十大方法塑壳式低压断路器为低压三相四线制220/380V 电路的过载、短路保护电器，由于它的分断能力一般比万能式断路器低，故宜作为低压电路和电动机的第二、三、四级保护装置；又因其辅助触头对数较少，不宜做自动操作保护电器，或只能做一次性远方开断电路。
低压断路器做保护电器，从主断路器至末端不宜超过四级，否则失去选择性。
额定电流In电流等级一般不可调节，每一个壳架额定电流Inm有固定级差的断路器额定电流In与之配套，以DZ20Y 型Inm=100A 为例，In有16A、20A、32A、40A、50A、63A、80A、100A 8 个等级，但也必须Inm>In>Ib。
低压侧第二、三级断路器设计选型，还应注重该配电系统的短路电流Id；断路器分断能力；配电线路或电动机可能的超载运行；大功率重负载电动机的频繁启动及反接制动；断路器工作环境温度等诸多不利于安全可靠运行的因素。
一般断路器壳架额定电流Inm确定后，In宜比线路计算电流选大一级的，还应考虑上下级断路器额定电流In的过电流保护脱扣器时间/电流特性及选择性，在塑壳式低压断路器设计选型时，应考核的技术指标有：①额定电压：AC240V、AC400V、AC415V、AC500V、AC690V,DC250V。
②断路器壳架额定电流Inm：各种品牌系列的额定电流等级不同，必须详细阅读欲选品牌的技术资料后再选用。
③断路器额定电流In：各种品牌系列的额定电流等级不同，必须按所设计的配电线路负载电流或电动机功率及欲选产品的技术资料对应选定。
④额定运行分断能力Ics：一般断路器产品档次高即分断能力大，需根据供电负荷级别和建筑物类别及资金承受能力选定，以分断能力大者为优质品。
⑤额定极限分断能力Icu：Icu等于Ics的0.5～1 倍，即经过极限值分断后不再重复使用。
⑥额定短时耐受电流Icw：在1s 时间内耐受的过载电流，不影响断路器继续使用。
⑦极数：各系列产品的极数不一样，一般为2～4 极。
