Φ4.0x60m回转窑技术参数

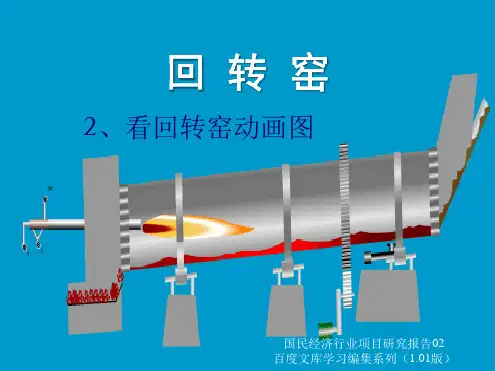

Φ4×60m回转窑说明书回转窑说明书一、技术性能筒体内径：4m筒体长度：60m斜度：（sinΦ） 3.5%支承数：3档生产能力：（配窑外分解预热系统）2500t/d转速：用主传动：0.396~3.96r/min用辅助传动：8.56r/h（一）传动电机(单传动)：1、主传动辅助传动型号：ZSN4-355-092功率：315（KW）转速：1000(r/min)2、辅助传动型号：Y200L-4功率：30(KW)转速：1470(r/min)（二）减速器：1、主传动辅助传动型号：ZSY630-35.5（ZBJ19004-88）速比：34.6012、辅助传动型号：ZL65-16-II速比：40.85二、结构及工作原理概述回转窑的筒体由钢板卷制而成，筒体内镶砌耐火衬，且与水平成规定的斜度，由3个轮带支承装置上，在入料端轮带附件的跨内筒体上用切向弹簧固定一个大齿圈，其中有一小齿轮与其齿合。

正常运转时，由主传动电动机经主减速器向该开式齿轮装置传递动力，驱动回转窑。

物料从窑尾（筒体的高端）进入窑内煅烧。

由于筒体的倾斜和缓慢的回转窑作用，物料既沿圆周方向滚动又沿轴向（从高端向低端）移动，继续完成分解和烧成的工艺过程，最后，生成熟料经窑头罩进入冷却机冷却。

燃料由窑头喷入窑内，燃烧产生的废气与物料进行热交换后，由窑尾导出，本设计不含燃料的燃烧器。

该窑在结构方面有以下主要特点：1、筒体采用保证五项机械性能（σs、σb ＆%、αk和冷弯实验）的镇静钢Q235-C 钢板卷制，通常采用制动焊接。

筒体壁厚：一般为22mm，烧成带为25mm，轮带下为60mm、由轮带下到跨间有32mm、28mm厚的过渡段节，从而使筒体的设计更为合理，既保证横截面的钢性又改善了支承装置的受力状态。

在筒体进、出料端都装有耐高温、耐磨损的窑口护板。

其中窑头护板与冷风套组成环行分格的套筒空间，从喇叭口向筒体吹冷风冷却窑头护板的非工作面，以有利该部分的长期安全工作，当窑正常运转时，轮带能适度套在筒体上，以减少筒体径向变形。

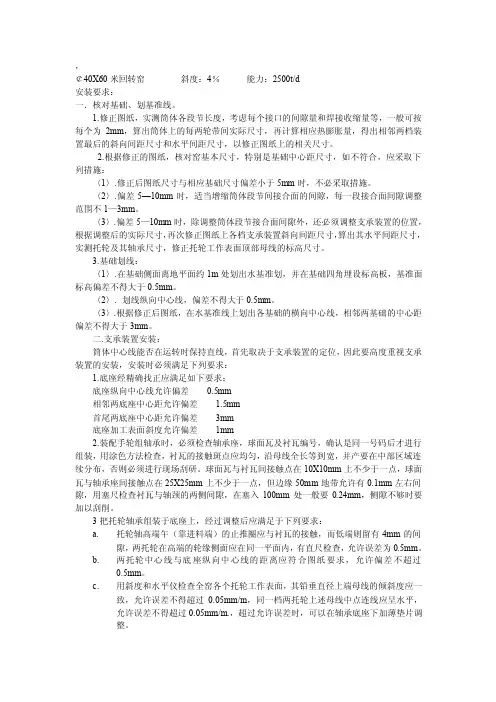

，￠40X60米回转窑斜度：4％能力：2500t/d安装要求：一．核对基础、划基准线。

1.修正图纸，实测筒体各段节长度，考虑每个接口的间隙量和焊接收缩量等，一般可按每个为2mm，算出筒体上的每两轮带间实际尺寸，再计算相应热膨胀量，得出相邻两档装置最后的斜向间距尺寸和水平间距尺寸，以修正图纸上的相关尺寸。

2.根据修正的图纸，核对窑基本尺寸，特别是基础中心距尺寸，如不符合，应采取下列措施：〈1〉.修正后图纸尺寸与相应基础尺寸偏差小于5mm时，不必采取措施。

〈2〉.偏差5—10mm时，适当增缩筒体段节间接合面的间隙，每一段接合面间隙调整范围不1—3mm。

〈3〉.偏差5—10mm时，除调整筒体段节接合面间隙外，还必须调整支承装置的位置，根据调整后的实际尺寸，再次修正图纸上各档支承装置斜向间距尺寸，算出其水平间距尺寸，实测托轮及其轴承尺寸，修正托轮工作表面顶部母线的标高尺寸。

3.基础划线：〈1〉.在基础侧面离地平面约1m处划出水基准划，并在基础四角埋设标高板，基准面标高偏差不得大于0.5mm。

〈2〉. 划线纵向中心线，偏差不得大于0.5mm。

〈3〉.根据修正后图纸，在水基准线上划出各基础的横向中心线，相邻两基础的中心距偏差不得大于3mm。

二.支承装置安装：筒体中心线能否在运转时保持直线，首先取决于支承装置的定位，因此要高度重视支承装置的安装，安装时必须满足下列要求：1.底座经精确找正应满足如下要求：底座纵向中心线允许偏差0.5mm相邻两底座中心距允许偏差 1.5mm首尾两底座中心距允许偏差3mm底座加工表面斜度允许偏差1mm2.装配手轮组轴承时，必须检查轴承座，球面瓦及衬瓦编号，确认是同一号码后才进行组装，用涂色方法检查，衬瓦的接触斑点应均匀，沿母线全长等到宽，并产要在中部区域连续分布，否则必须进行现场刮研。

球面瓦与衬瓦间接触点在10X10mm上不少于一点，球面瓦与轴承座间接触点在25X25mm上不少于一点，但边缘50mm地带允许有0.1mm左右间隙，用塞尺检查衬瓦与轴颈的两侧间隙，在塞入100mm处一般要0.24mm，侧隙不够时要加以刮削。

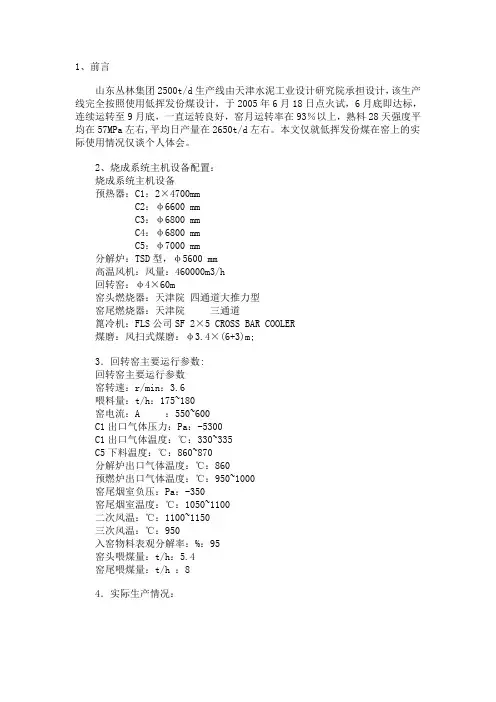

1、前言山东丛林集团2500t/d生产线由天津水泥工业设计研究院承担设计，该生产线完全按照使用低挥发份煤设计，于2005年6月18日点火试，6月底即达标，连续运转至9月底，一直运转良好，窑月运转率在93％以上，熟料28天强度平均在57MPa左右,平均日产量在2650t/d左右。

本文仅就低挥发份煤在窑上的实际使用情况仅谈个人体会。

2、烧成系统主机设备配置：烧成系统主机设备预热器：C1：2×4700mmC2：φ6600 mmC3：φ6800 mmC4：φ6800 mmC5：φ7000 mm分解炉：TSD型，φ5600 mm高温风机：风量：460000m3/h回转窑：φ4×60m窑头燃烧器：天津院四通道大推力型窑尾燃烧器：天津院三通道篦冷机：FLS公司SF 2×5 CROSS BAR COOLER煤磨：风扫式煤磨：φ3.4×(6+3)m;3．回转窑主要运行参数:回转窑主要运行参数窑转速：r/min：3.6喂料量：t/h：175~180窑电流：A ：550~600C1出口气体压力：Pa：-5300C1出口气体温度：℃：330~335C5下料温度：℃：860~870分解炉出口气体温度：℃：860预燃炉出口气体温度：℃：950~1000窑尾烟室负压：Pa：-350窑尾烟室温度：℃：1050~1100二次风温：℃：1100~1150三次风温：℃：950入窑物料表观分解率：%：95窑头喂煤量：t/h：5.4窑尾喂煤量：t/h ：84．实际生产情况：4．1 试生产开始时，考虑到第一次点火烘窑，对低挥发份煤点火燃烧情况实际操作不太了解，为了保证顺利点火烘窑及投料，刚开始使用混煤即低挥发份煤与烟煤进行搭配，控制挥发份在17~18％之间，混煤的工业分析结果：混煤的工业分析：Mad:% Aad:% Vad:% Qnet:ad KJ／kg3.17 18.76 17.17 60 84×4.18当混煤点火投料后，与烟煤并无太大差别，随后逐渐使用低挥发份煤进行替代生产。

Φ4×60m回转窑施工组织与技术方案●施工组织机构●施工技术方案●施工质量控制点1、施工组织机构2.施工技术方案2.1概述回转窑是水泥厂生产工艺线中最关键的设备，其安装质量的优劣，直接关系到全厂工艺线能否正常运行和企业经济效益的好坏；因此，施工中采用先进的施工方法和检测手段，严格控制每一道工序的施工质量，是确保回转窑安装质量的关键。

回转窑主要由支撑装置、筒体、传动装置、液压挡轮装置、窑尾密封装置、窑头罩及润滑液压系统等几个部分组成。

2.2施工工序2.3施工前准备a 、施工前应编制施工方案，并向班组进行技术交底和安全技术交底。

b 参加施工的人员应熟悉图纸及技术说明书、标准规范、施工方案。

c 、施工现场已达到四通一平，基础强度已达设计强度的70%以上，施工用水、电、气等齐全、到位。

d 、施工中所用机具、手段用料及计量器具应准备齐全。

计量器具均应经检测部门校验合格并在校验周期内。

2.4基础验收及划线 2.4.1 基础验收a 、基础验收必须认真进行，安排专人进行此项工作，会同厂方、土建等有关部门，根据有关资料（工艺图、基础图、安装图、验收标准等）认真测量、记录，验收合格后，方可进行安装施工。

b 、设备基础各部分的偏差应符合如下要求：基础验收及划线施工准备砂墩制作与垫铁设置设备检验及处理托轮底座安装托轮组安装筒体及轮带吊装找正传动装置安装附属装置安装筒体焊接轴瓦刮研挡轮安装空负荷试运转2.4.2基础划线及注意事项a、在基础上面预埋中心标板和标高点，中心标板采用200×100×10mm钢板。

图一标板埋设示意图图二标高基准点埋设示意图b、用精密经纬仪根据定位基准点放出纵向中轴线（即窑体中心线）其精确度误差不超过±0.5mm。

c、根据图纸尺寸放出各条横向中心线，相邻两个基础横向中心距偏差不得大于±1.5mm，首尾两个基础中心距偏差不得大于±6mm。

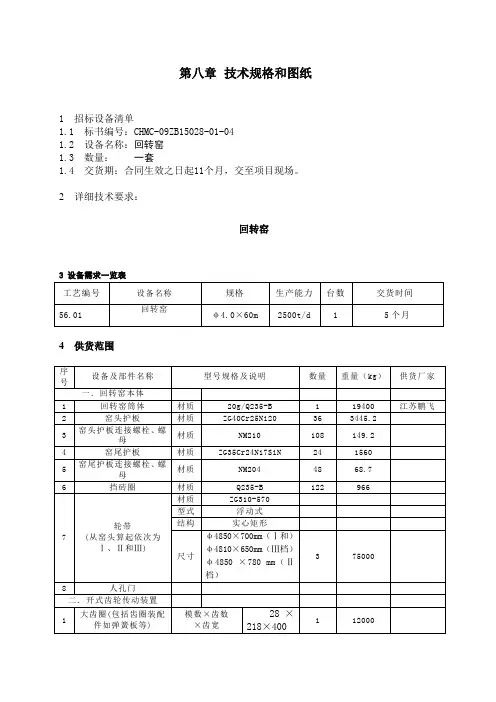

第八章技术规格和图纸1 招标设备清单1.1 标书编号：CHMC-09ZB15028-01-041.2 设备名称：回转窑1.3 数量：一套1.4 交货期：合同生效之日起11个月，交至项目现场。

2 详细技术要求：回转窑3 设备需求一览表4供货范围注：窑主减速机要求强制润滑，其润滑油站业主单独订货,供货商必须提出其详细技术参数供业主采购参考。

5主要技术性能参数要求（用于锻烧水泥熟料）5．1回转窑同时要求：1、三挡支撑瓦的测温点要求2支/块瓦，一个测油温度，一个测瓦温度；2、液压挡轮的三套轴承采用SKF轴承，并增加一个PT100测温点，轴承润滑采用手动干油泵润滑，油泵型号为型号：SGZ－8工作压力：7MPa 容积：8kg，挡轮液压油站由业主自行采购，供货商必须提出其详细技术参数供业主采购参考。

4、主电机选用上海南洋电机厂产品，轴承选用SKF轴承；5、随机备件清单：窑头护板2块，窑尾护板2块，窑头护板螺栓、螺母3套，窑尾护板螺栓、螺母3套。

5．2 技术要求5．2．1机械规范5.2.1.1制造样图中未注明的技术要求按JC333-91标准执行。

5.2.1.2机械加工部位线性尺寸的未注公差按GB/T1804-m级。

5.2.1.2窑筒体开检修口必须采用冷加工，检修口周围必须100%进行超声波探伤。

5.2.1.3制造中焊接件应符合建材机械焊接的有关规定。

5.2.1.4铸钢件应符合JC401.1-401.4的有关规定。

5.2.2电气规范5.2.2.1为了适应水泥厂的实际情况及对电器控制的要求,电气控制箱的控制应采用A-B小型的PLC(可编程序控制器)的控制，以确保设备的可靠运行。

控制电源220VAC,主传动电机直流调速。

5.2.2.2控制箱应具有两种控制方式集中控制由中央控制计算机（DCS）进行远程控制。

机旁控制在控制箱上可单机开停每台设备（如电机、加热器等），也可以按程序以机旁自动方式开停设备5.2.2.3控制箱应能输入的信号DCS驱动接通启动，断开停止。

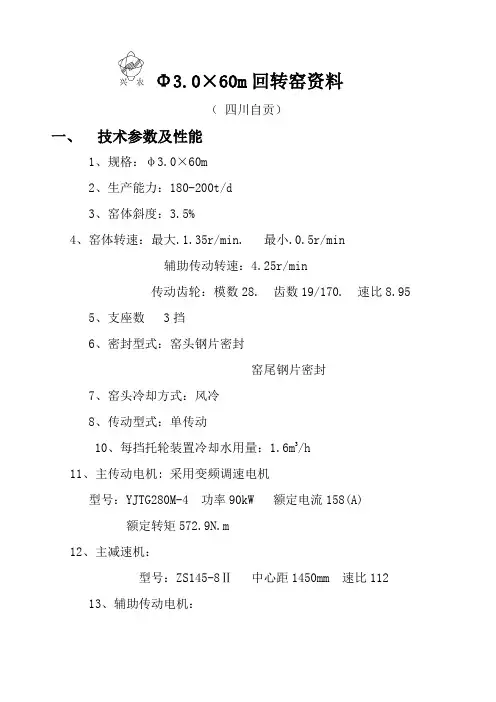

Φ3.0×60m回转窑资料（四川自贡）一、技术参数及性能1、规格：φ3.0×60m2、生产能力：180-200t/d3、窑体斜度：3.5%4、窑体转速：最大.1.35r/min. 最小.0.5r/min辅助传动转速：4.25r/min传动齿轮：模数28. 齿数19/170. 速比8.955、支座数 3挡6、密封型式：窑头钢片密封窑尾钢片密封7、窑头冷却方式：风冷8、传动型式：单传动10、每挡托轮装置冷却水用量：1.6m3/h11、主传动电机: 采用变频调速电机型号：YJTG280M-4 功率90kW 额定电流158(A)额定转矩572.9N.m12、主减速机：型号：ZS145-8Ⅱ中心距1450mm 速比11213、辅助传动电机：型号：Y132M-6 功率5.5kW 转速：960r/min 电压380V液压推杆制动器 YWZ3-250／4514、辅助传动减速机：型号：ZL35-7-1 中心距350mm 传动比1415、设备重量268t（不含耐火砖）二、供货范围及部件材质A主机（一）回转部分 (配图)1、筒体材质Q235-B 支承带含窑头冷却段40mm.其余25mm2、轮带材质ZG310-270 HB>180 3只3、大齿圈材质ZG45# HB=200 1只（二）窑头密封装置 1套配旋风除尘器φ600.功率5.5Kw一套.（三）窑尾密封装置 1套（四）支承装置（三档）1、托轮支承部分（二组）托轮 ZG340-640 HB>190 2只×2托轮轴45# HRC45-48 2根×2托轮轴承座组合件 2件×2CB/T288-1994.调心滚子轴承 230602、挡托轮支承部分（一组）托轮 ZG340-640 HB>190 2只托轮轴45# HRC45-48 2根挡轮 ZG340-640 HB>190 1只挡托轮轴承座组合件 1件CB/T288-1994.调心滚子轴承 23068 （五）小齿轮部分1、小齿轮 35SiMn HB>207-269 1只2、小齿轮轴 35CrMo HB>217-265 1根3、小齿轮轴承座组合件 1套（六）、传动装置1、主电机 YCT355-4B 1台2、主减速机 ZS145-8Ⅱ 1台3、辅助电机 Y160M-6 1台4、辅助减速机 ZL35-7-1 1台5、联轴器组合件 1套6、传动装置底座组合件 1件（七）大齿轮罩组合件 1件（八）电机控制箱 1件（九）摇头窑尾设置固定测温点.配热电偶2根中段利用红外测温仪控制. 配红外测温仪1套B 冷却机1、型号：φ2000×20000mm2、电机：Y200L2-6 22Kw3、减速机：ZQ500 i=31.54、筒体厚度：16mm 支撑带32mm5、扬料板：耐热锰板。

Φ4×60m回转窑说明书一、技术性能筒体内径： 4m筒体长度： 60m斜度：（sinΦ） 3.5%支承数： 3档生产能力：（配窑外分解预热系统）2500t/d转速：用主传动：0.396~3.96r/min用辅助传动：8.56r/h（一）传动电机(单传动)：1、主传动辅助传动型号：ZSN4-355-092功率：315（KW）转速：1000(r/min)2、辅助传动型号：Y200L-4功率：30(KW)转速：1470(r/min)（二）减速器：1、主传动辅助传动型号：ZSY630-35.5（ZBJ19004-88）速比：34.6012、辅助传动型号：ZL65-16-II速比：40.85二、结构及工作原理概述回转窑的筒体由钢板卷制而成，筒体内镶砌耐火衬，且与水平成规定的斜度，由3个轮带支承装置上，在入料端轮带附件的跨内筒体上用切向弹簧固定一个大齿圈，其中有一小齿轮与其齿合。

正常运转时，由主传动电动机经主减速器向该开式齿轮装置传递动力，驱动回转窑。

物料从窑尾（筒体的高端）进入窑内煅烧。

由于筒体的倾斜和缓慢的回转窑作用，物料既沿圆周方向滚动又沿轴向（从高端向低端）移动，继续完成分解和烧成的工艺过程，最后，生成熟料经窑头罩进入冷却机冷却。

燃料由窑头喷入窑内，燃烧产生的废气与物料进行热交换后，由窑尾导出，本设计不含燃料的燃烧器。

该窑在结构方面有以下主要特点：1、筒体采用保证五项机械性能（σs、σb＆%、αk和冷弯实验）的镇静钢Q235-C钢板卷制，通常采用制动焊接。

筒体壁厚：一般为22mm，烧成带为25mm，轮带下为60mm、由轮带下到跨间有32mm、28mm厚的过渡段节，从而使筒体的设计更为合理，既保证横截面的钢性又改善了支承装置的受力状态。

在筒体进、出料端都装有耐高温、耐磨损的窑口护板。

其中窑头护板与冷风套组成环行分格的套筒空间，从喇叭口向筒体吹冷风冷却窑头护板的非工作面，以有利该部分的长期安全工作，当窑正常运转时，轮带能适度套在筒体上，以减少筒体径向变形。

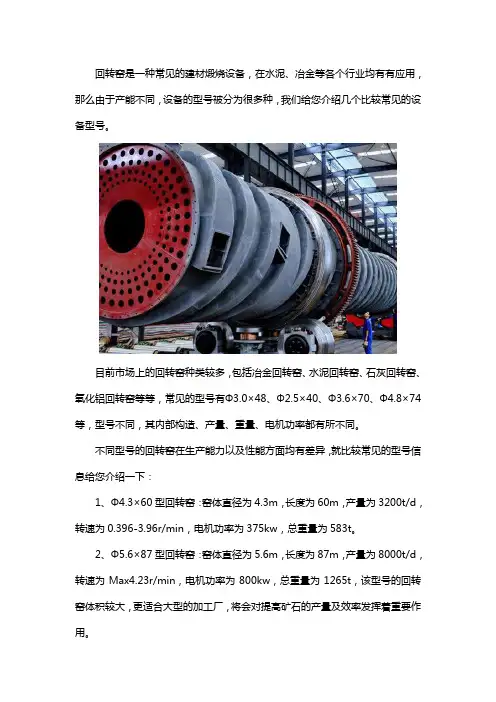

回转窑是一种常见的建材煅烧设备，在水泥、冶金等各个行业均有有应用，那么由于产能不同，设备的型号被分为很多种，我们给您介绍几个比较常见的设备型号。

目前市场上的回转窑种类较多，包括冶金回转窑、水泥回转窑、石灰回转窑、氧化铝回转窑等等，常见的型号有Φ3.0×48、Φ2.5×40、Φ3.6×70、Φ4.8×74等，型号不同，其内部构造、产量、重量、电机功率都有所不同。

不同型号的回转窑在生产能力以及性能方面均有差异，就比较常见的型号信息给您介绍一下：1、Φ4.3×60型回转窑：窑体直径为4.3m，长度为60m，产量为3200t/d，转速为0.396-3.96r/min，电机功率为375kw，总重量为583t。

2、Φ5.6×87型回转窑：窑体直径为5.6m，长度为87m，产量为8000t/d，转速为Max4.23r/min，电机功率为800kw，总重量为1265t，该型号的回转窑体积较大，更适合大型的加工厂，将会对提高矿石的产量及效率发挥着重要作用。

3、Φ4.2×60型：该设备直径为4.2m，长度为60m，斜度为4%，电机功率为375Kw，总重量为633t，产量达到2750t/d4、Φ4.7×74型：该设备直径为4.7m，长度为74m，斜度为4%，电机功率为630Kw，总重量为849t，产量达到45000t/d；5、Φ5.0×74型：该设备直径为5m，长度为74m，斜度为4%，电机功率为710Kw，总重量为944t，产量达到6000t/d；6、Φ6.0×95型：该设备直径为6m，长度为95m，斜度为4%，电机功率为950x2Kw，总重量为1659t，产量达到10000t/d。

对于有回转窑需求的朋友，提前了解一些型号信息是很有必要的，我们会继续为大家分享更多的相关信息。

回转窑序号规格产量转速支座数减速机电动机功率备注型号1 Φ1.6×32m2 0.58-2.853 ZQ75-50 YCT250-4A 18.52 Φ1.6/1.9×36m 2.5-3 0.53-1.59 3 ZQ110-7 YCT250-4B 223 Φ1.9×39m3-3.4 0.53-1.59 3 ZQ125-7 YCT315-4A 374 Φ2.2×45m4-5 0.214-1.64 3 主ZS125-5 辅ZQ40-40主YCT315-4B辅Y112M-44545 Φ2.5×40m 6.3 0.62-1.5 3 主ZS165-5辅ZS50-1主YCT355-4A辅Y160M-6557.5预热器窑6 Φ2.5×50m5-6 0.62-1.5 3 主ZS165-5辅ZS50-1主YCT355-4A辅Y160M-6557.57 Φ2.5×55m5-6 0.62-1.5 3 主ZS165-5辅ZS50-1主YCT355-4A辅Y160M-6557.58 φ2.7×42m13 0.6-2.3 3 主ZS145-3-Ⅰ辅ZL50-16-Ⅱ主YCT355-4A辅XH195柴油机5511预热器窑9 φ2.7×44m13 0.74-2.21 3 主ZSY355-50-Ⅰ辅ZSY160-40-Ⅱ主YCT355-4A辅XH195柴油机5511预热器窑1 0 φ2.8×42m14 0.5-2.503 3主ZSY355-50-Ⅰ辅ZSY160-40-Ⅱ主Z2-101TH辅Y160M-6557.5预热器窑1 1 φ2.8×43m8.3 0.62-1.5 3主ZS165-6辅ZS50-1主YCT355-4B辅Y160L-67511预热器窑1 2 Φ2.8×55m6-7 0.62-1.5 3主ZS165-6辅ZS50-1主YCT355-4B辅Y160L-675111 3 φ3×48m700 0.67-3.76 3主NZZL130-15-I辅ZL50-10-Ⅱ主ZSN4-280-091B辅YCT250-4A11018.5窑外分解窑1 4 φ3.0×50m9.2 0.5-1.5 3主ZS165-3辅ZS50-1主ZSN4-280-11B辅Y160L-612511预热器窑1 5 φ3×60m7-9 0.5-1.5 4主ZS165-3辅ZS50-1主ZSN-280-11B辅Y160L-6125111 6 φ3×88m12.50.444-1.3455主 ZS199-5-Ⅳ辅ZL50-8- Ⅱ主 ZSN4-280-091B辅Y160L-611011湿法窑1 7 φ3×100m11-13.50.47-1.48 5主ZSY500-56-AL辅ZL50-14-Ⅱ主 ZSN4-250-21B辅Y160M-49011湿法窑1 8 φ3.2×48m1000 0.788-3.88 3主NZS995-40VIBL辅NZS352-40IL主ZSN-280-11B辅Y160L-612511窑外分解窑1 9 φ3.2×50m12.5 0.4-1.5 3主ZL130-16辅ZL50-10主ZSN4-280-11B辅Y180L-412522预热器窑2 0 φ3.2×50m10000.788-3.9383主NZS995-28VBR辅ZL50-9-Ⅱ主ZSN4-280-21B辅Y180L-616015窑外分解窑2 1 φ3.2×64m8-10 0.4-1.5 4主ZL130-16辅ZL50-10主ZSN-280-11B辅Y180L-4190222 2 φ3.2×118m170.292-1.4596主JH500C-SW-71辅ZL50-8-Ⅰ主Z4-250-31辅Y160L-611011湿法窑2 3 φ3.3×50m1000 0.36-3.57 3主NZS995-40-VBL辅NZS352-31.5主ZSN4-280-21B辅Y160M-416011窑外分解窑2φ3.3×50m1000 0.36-3.57 3 主主160 预4 ZSY450-40-VI辅ZL50-14-I ZSN4-280-091B辅Y160M-411 热器窑2 5 φ3.3×52m1000 0.67-3.43 3主NZS995-45VBL辅ZL50-10-I主ZSN4-280-21B辅Y160L-6(1100)16011(15HP)窑外分解窑2 6 φ3.3×54m25 0.92-2.74 3主NZS995-45VBL辅ZL42.5-10-Ⅱ主ZSN4-280-11B辅Y160L-612511预热器窑2 7 φ3.5×54m1500 0.55-3.5 3主ZSY500-40-V辅ZSY180-31.5-Ⅱ主ZSN4-315-092辅Y200L-622018.5窑外分解窑2 8 φ3.5/3×60m14-16 0.39-1.95 4主JH500C-SW-56辅ZL50-10-Ⅱ主YTSP315M2-6辅Y160L-611011中空余热发电窑2 9 φ3.5×70m12-14 0.4-1.5 4主ZSY500-40辅ZL50-14主ZSN-315-082辅Y180L-4280223 0 φ3.5×125m21.80.281-1.4065主ZS165-4-Ⅰ/Ⅱ辅ZL50-8-Ⅰ/Ⅱ主ZSN4-250-21B辅Y160L-62×902×11湿法双传动3 1 φ3.5×130m220.439-1.3795主ZS165-3-Ⅰ/Ⅱ辅ZL35-14-Ⅰ/Ⅱ主Z2-102辅Y132S-42×902×5.5湿法双传动3 2 φ3.5×145m250.345-1.3796主ZS165-3-Ⅰ/Ⅱ辅ZL35-14-Ⅰ/Ⅱ主ZSN4-250-21B辅Y132S-42×902×5.5湿法双传动3 3 φ3.6×55m16.7 0.4-1.5 3主ZSY500-40辅ZSY180-31.5主ZSN-315-072辅Y180L-425022预热器窑3 4 φ3.6×74m20.50.222-1.6664主JH560C-SW-90辅ZL50-17-Ⅰ主YTSP315M1-4辅Y160M-413211中空余热发电窑3 5 φ3.8×58m20.8 0.4-1.5 3主ZSY500-40辅ZL50-14主ZSN-315-072辅Y180L-425022预热器窑3 6 φ3.95×56m2000 0.6-3.3 3主ZSY500-40VI辅ZL50-14-I主ZSN4-315-072辅Y160L-425015窑外分解窑3 7 Φ4.0×60m25 0.4-1.5 3主ZSY630-35.5辅ZL65-16主ZSN4-355-092辅Y200L-431530预热器窑3 8 φ4×60m2000 0.58-3.459 3主JH560-SW-56辅ZL50-15主YTSP355-4辅Y160L-425015窑外分解窑3 9 φ4×80m16-20 0.4-1.5 4主ZSY630-35.5辅ZSY280-35.5主ZSN-315-12辅Y200L-4355304 0 φ4×80m29.17 0316-1.582 4主JH560C-SW-71辅ZL50-9-Ⅰ主ZSN4-280-21B辅Y180L-616015中空余热发电窑4φ4/3.5/4×15030.42 0.343-1.71 6 主主ZSN4-280-11B 2×125 湿1 m 4 JH560C-SW-56-Ⅰ/Ⅱ辅ZL50-10-Ⅰ/Ⅱ辅Y160L-6 2×11 法双传动4 2 φ4×150m33.30.509-1.5286主JH560C-SW-63-Ⅰ/Ⅱ辅ZL60-12-Ⅰ/Ⅱ主ZSN4-280-11B辅Y160L-62×1252×11湿法双传动4 3 φ4×150m30-340.402-1.5876主JH800C-SW-90辅JH280-SW-40主ZSN4-355-092辅Y200L-428030湿法单传动4 4 φ4.7×72m4000 0.35-3.5 3主ZSY710-28-V辅ZL60-7-Ⅱ主Z4-400-32辅Y200L-455030窑外分解窑序号规格产量转速支座数减速机电动机型号功率备注1 Φ1.6×32m2 0.58-2.853 ZQ75-50 YCT250-4A 18.52 Φ1.6/1.9×36m 2.5-3 0.53-1.59 3 ZQ110-7 YCT250-4B 223 Φ1.9×39m3-3.4 0.53-1.59 3 ZQ125-7 YCT315-4A 374 Φ2.2×45m4-5 0.214-1.64 3 主ZS125-5 辅ZQ40-40主YCT315-4B辅Y112M-44545 Φ2.5×40m 6.3 0.62-1.5 3 主ZS165-5辅ZS50-1主YCT355-4A辅Y160M-6557.5预热器窑6 Φ2.5×50m5-6 0.62-1.5 3 主ZS165-5辅ZS50-1主YCT355-4A辅Y160M-6557.57 Φ2.5×55m5-6 0.62-1.5 3 主ZS165-5辅ZS50-1主YCT355-4A辅Y160M-6557.58 φ2.7×42m13 0.6-2.3 3 主ZS145-3-Ⅰ辅ZL50-16-Ⅱ主YCT355-4A辅XH195柴油机5511预热器窑9 φ2.7×44m13 0.74-2.21 3 主ZSY355-50-主YCT355-4A 55 预Ⅰ辅ZSY160-40-Ⅱ辅XH195柴油机11 热器窑10 φ2.8×42m14 0.5-2.503 3 主ZSY355-50-Ⅰ辅ZSY160-40-Ⅱ主Z2-101TH辅Y160M-6557.5预热器窑11 φ2.8×43m8.3 0.62-1.5 3 主ZS165-6辅ZS50-1主YCT355-4B辅Y160L-67511预热器窑12 Φ2.8×55m6-7 0.62-1.5 3 主ZS165-6辅ZS50-1主YCT355-4B辅Y160L-6751113 φ3×48m700 0.67-3.76 3 主NZZL130-15-I辅ZL50-10-Ⅱ主ZSN4-280-091B辅YCT250-4A11018.5窑外分解窑14 φ3.0×50m9.2 0.5-1.5 3 主ZS165-3辅ZS50-1主ZSN4-280-11B辅Y160L-612511预热器窑15 φ3×60m7-9 0.5-1.5 4 主ZS165-3辅ZS50-1主ZSN-280-11B辅Y160L-61251116 φ3×88m12.5 0.444-1.345 5 主 ZS199-5-Ⅳ辅ZL50-8- Ⅱ主 ZSN4-280-091B辅Y160L-611011湿法窑17 φ3×100m11-13.5 0.47-1.48 5 主ZSY500-56-AL辅ZL50-14- Ⅱ主 ZSN4-250-21B辅Y160M-49011湿法窑18 φ3.2×48m1000 0.788-3.88 3 主NZS995-40VIBL辅NZS352-40IL主ZSN-280-11B辅Y160L-612511窑外分解窑19 φ3.2×50m12.5 0.4-1.5 3 主ZL130-16辅ZL50-10主ZSN4-280-11B辅Y180L-412522预热器窑20 φ3.2×50m1000 0.788-3.938 3 主NZS995-28VBR辅ZL50-9-Ⅱ主ZSN4-280-21B辅Y180L-616015窑外分解窑21 φ3.2×64m8-10 0.4-1.5 4 主ZL130-16辅ZL50-10主ZSN-280-11B辅Y180L-41902222 φ3.2×118m17 0.292-1.459 6 主JH500C-SW-71辅ZL50-8-Ⅰ主Z4-250-31辅Y160L-611011湿法窑23 φ3.3×50m1000 0.36-3.57 3 主NZS995-40-VBL辅NZS352-31.5主ZSN4-280-21B辅Y160M-416011窑外分解窑24 φ3.3×50m1000 0.36-3.57 3 主ZSY450-40-VI辅ZL50-14-I主ZSN4-280-091B辅Y160M-416011预热器窑25 φ3.3×52m1000 0.67-3.43 3 主NZS995-45VBL辅ZL50-10-I主ZSN4-280-21B辅Y160L-6(1100)16011(15HP)窑外分解窑26 φ3.3×54m25 0.92-2.74 3 主NZS995-45VBL辅ZL42.5-10-Ⅱ主ZSN4-280-11B辅Y160L-612511预热器窑27 φ3.5×54m1500 0.55-3.5 3 主ZSY500-40-V辅ZSY180-31.5-Ⅱ主ZSN4-315-092辅Y200L-622018.5窑外分解窑28 φ3.5/3×60m14-16 0.39-1.95 4 主JH500C-SW-56辅ZL50-10-Ⅱ主YTSP315M2-6辅Y160L-611011中空余热发电窑29 φ3.5×70m12-14 0.4-1.5 4 主ZSY500-40辅ZL50-14主ZSN-315-082辅Y180L-42802230 φ3.5×125m21.8 0.281-1.406 5 主ZS165-4-Ⅰ/Ⅱ辅ZL50-8-Ⅰ/Ⅱ主ZSN4-250-21B辅Y160L-62×902×11湿法双传动31 φ3.5×130m22 0.439-1.379 5 主ZS165-3-Ⅰ/Ⅱ主Z2-102辅Y132S-42×902×5.5湿法辅ZL35-14-Ⅰ/Ⅱ双传动32 φ3.5×145m25 0.345-1.379 6 主ZS165-3-Ⅰ/Ⅱ辅ZL35-14-Ⅰ/Ⅱ主ZSN4-250-21B辅Y132S-42×902×5.5湿法双传动33 φ3.6×55m16.7 0.4-1.5 3 主ZSY500-40辅ZSY180-31.5主ZSN-315-072辅Y180L-425022预热器窑34 φ3.6×74m20.5 0.222-1.666 4 主JH560C-SW-90辅ZL50-17-Ⅰ主YTSP315M1-4辅Y160M-413211中空余热发电窑35 φ3.8×58m20.8 0.4-1.5 3 主ZSY500-40辅ZL50-14主ZSN-315-072辅Y180L-425022预热器窑36 φ3.95×56m2000 0.6-3.3 3 主ZSY500-40VI辅ZL50-14-I主ZSN4-315-072辅Y160L-425015窑外分解窑37 Φ4.0×60m25 0.4-1.5 3 主ZSY630-35.5辅ZL65-16主ZSN4-355-092辅Y200L-431530预热器窑38 φ4×60m2000 0.58-3.459 3 主JH560-SW-56辅ZL50-15主YTSP355-4辅Y160L-425015窑外分解窑39 φ4×80m16-20 0.4-1.5 4 主ZSY630-35.5辅ZSY280-35.5主ZSN-315-12辅Y200L-43553040 φ4×80m29.17 0316-1.582 4 主JH560C-SW-71辅ZL50-9-Ⅰ主ZSN4-280-21B辅Y180L-616015中空余热发电窑41 φ4/3.5/4×150m30.42 0.343-1.714 6 主JH560C-SW-56-Ⅰ/Ⅱ辅ZL50-10-Ⅰ/Ⅱ主ZSN4-280-11B辅Y160L-62×1252×11湿法双传动42 φ4×150m33.3 0.509-1.528 6 主JH560C-SW-63-Ⅰ/Ⅱ辅ZL60-12-Ⅰ/Ⅱ主ZSN4-280-11B辅Y160L-62×1252×11湿法双传动43 φ4×150m30-34 0.402-1.587 6 主JH800C-SW-90辅JH280-SW-40主ZSN4-355-092辅Y200L-428030湿法单传动44 φ4.7×72m4000 0.35-3.5 3 主ZSY710-28-V辅ZL60-7-Ⅱ主Z4-400-32辅Y200L-455030窑外分解窑。

日产700吨活性石灰项目工艺技术方案Φ4.2×60m回转窑技术文本一、技术参数设备名称：回转窑数量：1台生产能力：石灰700t／d规格：Φ4.2×60m型式：单传动、单液压挡轮窑墩数：3个(2个)斜度：3.5％(正弦)转速：主传动时0.198～1.98r／min辅助传动时1.42r／h总重：553t。

(包括辅助传动、制动器、液压站、减速机和油站、窑头罩、窑头、窑尾密封装置、冷风装置等)。

二、主要零部件规格1-主传动装置1)主电机数量：1台型号：ZSN4-315-12功率：250kW电压：440调速范围：100-1000防护等级：IP44绝缘等级：F级冷却方式：起动转矩：2.5倍生产厂家：西门子2)主减速器数量：1台型号：ZSY630-71-1速比：713)入轴联轴器数量：l台4)出轴联轴器型式：胶块联轴器数量：l套2．开式齿轮传动装置数量：l套型式：单传动速比：7.21)大齿圈数量：1件(两半组合)规格：模数×齿数×齿宽28×180×450 材质：ZG35SiMn2)小齿轮数量：1个规格：模数×齿数×齿宽28×25×500 材质：3)小齿轮轴数量：1个材质：45#4．筒体部分：其中包括：1)筒体材质：Q235-C2)窑头护板材质：ZG3Cr25Ni20Si23)窑头护板联接螺栓、螺母材质：l Cr25Ni20Si24)窑尾护板材质：ZG3Cr25Ni20Si25)窑尾护板联接螺栓、螺母材质：．A2-50,A2-706)挡砖圈材质：Q2357)轮带，数量：轮带I、II各1件。

材质：：ZG35SiMn型式：浮动式结构：实心矩形尺寸：直径×宽度I、ⅡΦ5000×520 ⅢΦ5000X520 (一侧带锥面)5．支承装置(I、II档)数量：其中包括：1)托轮数量：4个材质：ZG42CrMo尺寸：Φ1650×6502)托轮轴数量：2件材质：45#6．带挡轮的支承装置(Ⅲ档)数量：1套其中包括：1）托轮数量：2个材质：ZG42CrMo尺寸：Φ1650×6502）托轮轴数量：2个材质：45#3）挡轮数量：2个材质：ZG35CrMo 4)挡轮轴数量：2件材质：45#7．测温装置名称：装配式热电阻数量：8件8．挡轮液压站数量：l套9．安装工具数量：l组其中包括：(1)大齿轮安装工具数量：4件(2)筒体支撑(Φ4200) 数量：11件(3)大段节连接工具数量：24件10．窑头罩数量：l套11．窑头密封装置数量：l套型式：弹簧片叠压型12．窑尾密封装置数量：1套型式：弹簧片叠压型13．冷风套装置数量：2套四、制造标准和主要的技术要求1．按设计单位提供的Φ4．2×60m回转窑的总图、分总图及相关的配套部件图制造。

一．概述回转窑是水泥厂主要设备，筒体焊接好坏，直接影响其使用寿命，东亚公司φ4.0*60m回转窑采用埋弧自动焊。

二．埋弧自动焊焊接设备2．1一台直流埋弧自动焊机（M2-1-1000型埋弧焊机），2 台具有陡降特性的直流电焊机（AXT-500型）用于反面清根用；2．2辅助机具（如图）2．3辅助工具（如图）2．4在焊接前焊接设备和辅助工机具应准备好，焊把线、地线、气刨枪都应接好，各设备都应性能完好。

三．焊丝和焊剂回转窑埋弧自动焊采用高锰硅型HJ431焊剂，H08A焊丝，焊剂在使用前必须在2500烘干1小时，焊丝在使用前还必须除去铁锈和油污等杂质；第一层焊接用J507焊条，焊前必须在3500（烘干1小时）。
