天加风冷螺杆式冷（热）水机组是一种常用于空调和制冷系统的机械设备，具有高效、节能的特点。
下面是对天加风冷螺杆式冷（热）水机组的一些基本介绍：
工作原理：
天加风冷螺杆式冷（热）水机组通过螺杆压缩机进行制冷或供热。
制冷时，机组通过螺杆压缩机将制冷剂压缩，使其温度升高并进入冷凝器，通过冷却和凝结释放热量，然后通过膨胀阀控制制冷剂的压力，实现制冷效果。
供热时，机组通过逆向工作，将外界的低温热源通过螺杆压缩机进行压缩，提高温度，并通过换热器将热量传递到需要供热的系统中。
特点和优势：
高效节能：螺杆压缩机具有高效的制冷（热）能力，能够提供稳定且高效的制冷或供热效果。
多功能：天加风冷螺杆式冷（热）水机组可根据实际需要进行制冷或供热操作，具有较强的适应性。
环保低噪音：采用环保制冷剂，操作时噪音较低，对环境影响较小。
控制智能化：配备先进的控制系统，可实现精确的温度控制和智能化运行管理。
应用领域：
天加风冷螺杆式冷（热）水机组广泛应用于商业建筑、工业厂房、医疗机构、酒店、购物中心、办公楼等各类建筑和场所的空调和制冷系统中。
可用于中央空调系统、热泵系统、地源热泵系统等应用。
需要注意的是，具体的天加风冷螺杆式冷（热）水机组的规格、技术参数和操作细节可能因不同的厂商和型号而有所差异。
在选择和使用机组时，请参考相关的产品手册、技术说明和厂商提供的信息，确保选择和操作的合理性和安全性。
螺杆式全热回收冷水机组的工作原理稿子一：嘿，亲爱的朋友们！今天咱们来聊聊螺杆式全热回收冷水机组的工作原理，这可有趣啦！你知道吗，这螺杆式全热回收冷水机组就像是一个超级厉害的魔法师。
它的核心部件螺杆压缩机，那可是大功臣！这压缩机就像个大力士，不断地把制冷剂气体吸进来，然后用力压缩。
冷凝器呢，就像个冷静的小伙伴，把制冷剂的热量给带走，让它们慢慢冷静下来，变成液体。
然后呀，制冷剂液体经过节流阀，就像通过一个小小的关卡，压力降低，温度也降低了。
这低温的制冷剂液体就欢快地跑到蒸发器里啦，在蒸发器里，它们就像快乐的小精灵，吸收周围的热量，让周围的空气或者水变冷，这就是我们需要的冷水啦！最神奇的是，这全热回收的部分哟！在机组运行过程中，产生的热量不是白白浪费掉，而是被巧妙地收集起来，再次利用，是不是超级棒！怎么样，朋友们，是不是觉得这螺杆式全热回收冷水机组很厉害呀！稿子二：亲爱的小伙伴们，今天咱们来唠唠螺杆式全热回收冷水机组的工作原理，保证让你大开眼界！想象一下，这螺杆式全热回收冷水机组就像一个勤劳的小蜜蜂，不停地工作着。
先来说说它的心脏——螺杆压缩机。
这小家伙可努力啦，不停地把制冷剂气体吸进来，然后拼命挤压，就像在给气体做“瘦身运动”，让它们变得又热又有压力。
接着，被压缩的制冷剂热气呼呼地跑到冷凝器里。
冷凝器就像一个大空调，把热气的温度降下来，让它们变成凉凉的液体。
然后呢，这些液体通过节流阀，就像是从一个狭窄的通道挤过去，压力变小，温度也更低了。
到了蒸发器，哇哦，这里可热闹啦！低温的制冷剂液体开始大口大口地吸收周围的热量，把周围变得冰冰凉，冷水就这样产生啦。
但这还不是最牛的，重点来啦！全热回收这部分简直太妙啦！机组工作时产生的那些多余的热量，都被聪明地收集起来，一点儿都不浪费。
就好像是在变废为宝，把原本可能跑掉的能量都抓回来，为我们服务。
是不是觉得很神奇，很不可思议？好啦，这就是螺杆式全热回收冷水机组的工作原理，是不是很有趣呀？。
初投资(6~10％)空调水系统解决方案——节约系统初投资或运行费用业主的电费帐单取决于整个冷水系统的能耗。
在过去的30年里，冷水机组效率提高很快，使其占整个系统能耗的比例已降低了20%，故冷却塔和水泵能耗已受重视。
系统应用下列节约系统初投资或运行费用的方案，深受空调专家的推崇，代表了空调水系统设计的主流发展方向。
RTHD 冷水机组使用先进的CH530控制器，显示卓越的性能和高效可靠的品质。
若了解详细的空调水系统解决方案，请垂询特灵公司当地销售办事处。
一次泵变流量系统一次泵变流量系统是使变频水泵的流量随空调负荷的减少而相应减少，从而节约水泵能耗。
与其他空调水系统方案相比，水泵能耗节约最多，见下表：省冷冻机房面积。
其原理图如下：变流量冷水泵流量调节阀旁通管系统盘管二通阀冷水机组P 冷水机组P冷源侧水流量变化必然引起冷水机组的出水温度波动，甚至导致冷水机组运行不稳定。
因此冷水机组的流量许可变化范围和流量许可变化率是衡量冷水机组性能的标志。
RTHD 冷水机组使用CH530控制器，新增了前馈控制功能，变流量自动补偿功能等，完全满足一次泵变流量系统的要求。
大温差小流量系统大温差小流量系统既可节约初投资(水管直径、水阀、水泵尺寸减小)又可节省系统运行费用。
若冷冻水进出水温差从5˚C 温差(12˚C-7˚C)变到8˚C 温差(13.6˚C-5.6˚C)，则冷冻水流量可减少37.5%，水泵功率减小约75.5%。
下图表明：随着冷冻水/冷却水的水流量从2.4/3.0gpm/ton 逐渐减小，整个系统的总能耗也相应减小，虽然冷水机组的能耗略增。
由于冷冻水供回水温差增大，冷水机组的出水温度降低，按5˚C 温差设计的常规冷水机组的效率衰减大，性能不稳定。
RTHD 冷水机组使用CH530控制器，能够在大温差条件下保持较高的效率和稳定性，使大温差冷水系统更节能。
冰蓄冷系统冰蓄冷系统利用峰谷电价差别，通过“夜间制冰，白天融冰”方式，把不能储存的电能转化为冷量储存起来，满足空调制冷需求，同时实现电力需求削峰填谷的目的。

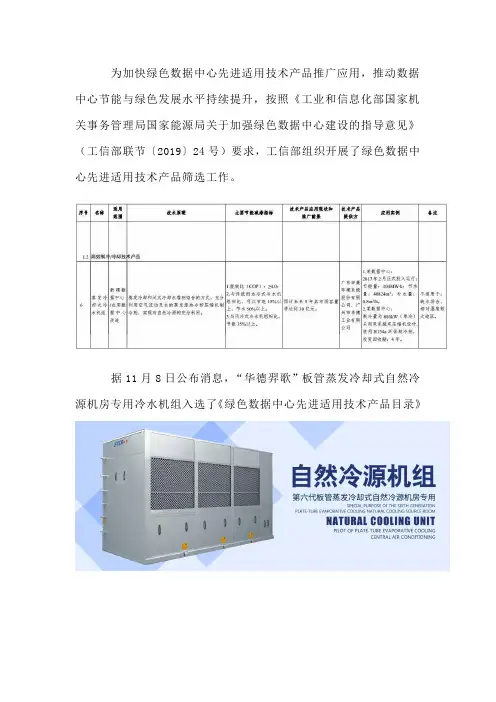

为加快绿色数据中心先进适用技术产品推广应用，推动数据中心节能与绿色发展水平持续提升，按照《工业和信息化部国家机关事务管理局国家能源局关于加强绿色数据中心建设的指导意见》（工信部联节〔2019〕24号）要求，工信部组织开展了绿色数据中心先进适用技术产品筛选工作。
据11月8日公布消息，“华德羿歌”板管蒸发冷却式自然冷源机房专用冷水机组入选了《绿色数据中心先进适用技术产品目录》板管蒸发冷却式自然冷源(Free Cooling)机房专用冷水机组是以空气作为冷源，以水作为传热介质，并在冬季利用室外冷空气自然冷源进行节能运行的制冷机组。
案例一：广州南翔云数据中心广州南翔云数据中心是华南地区首个采用板管蒸发冷却式自然冷源技术的高等级云数据中心。
该数据中心总规划建设3,000个机柜，按照GB50174-A级标准，关键指标参照Uptime Tier IV等级要求设计建设。
一期项目于2018年投入使用，冷源系统选用5台华德羿歌板管蒸发冷却式自然冷源机组，单机组制冷能力1280kW，采用N+1冗余配备，采用大温差高温双级冷源技术，在广州地区气候环境条件下，充分利用室外自然冷源，全年自然冷源利用效率可提高15%。
该项目压缩机制冷SCOP为7.01，自然冷源模式制冷SCOP为36.4，全年平均制冷SCOP为8.26，碳排放削减量：180万吨/年。
“华德羿歌”板管蒸发冷却式自然冷源机房专用冷水机组，为数据中心提供了卓越的节能运行方案。
通过充分利用室外自然环境存在的丰富冷源，“华德羿歌”为各地数据中心提供了持续稳定、成本低廉的冷却能力，在保障数据中心内部设备运行的同时，大大降低了数据中心的电力消耗以及电费支出。
案例二：西咸新区沣西新城智慧沣西机房楼（西部云谷）建设项目该项目位于西咸新区沣西新城，本机房建筑面积7982m2，本期先建设地下一层及一、二层的机房。
数据机房均按照模块化数据中心布局，机架362个，按照A级数据中心建设标准设计，采用冷通道封闭形式，恒温恒湿空调风柜和行级空调为机柜提供冷量。
1、特灵螺杆式冷水机组技术优势(一) 环保型冷媒采用R134a冷媒，既环保又高效，可为用户节约大量费用；(二) 先进的半封压缩机效率高、可靠性高、噪音低TRANE公司具有行业内最大技术最先进的技术开发中心，所有的机组包括压缩机均有TRANE公司自行设计生产，虽然生产成本有所上升，但技术及产品可靠性都有保障。
半封式压缩机及电机在一个壳体内，电机与叶轮的连接只需要二套轴承，不需要齿轮、连轴器，运转部件少，效率高，运行性能稳定且不易泄漏。
※直接传动，效率高、故障率低整个压缩机只有三个运动元件:阴阳转子,滑阀。
大大减少了机组故障的发生率。
机组可靠性达99.7％。
电动机直接驱动，减少了齿轮箱、传动轴等中间环节。
直接传动简单、可靠、效率高，没有齿轮传动损失，既降低了噪音，又减少了故障发生的可能性。
开启式齿轮传动※高加工精度具有高效率以制作核潜艇螺旋桨的多钻头车床制作的螺杆式压缩机精度达0.0127mm，转子间隙配合紧密，阴阳转子两端高低压之间的泄漏很小，保证机组能以较高的效率运行，部分负荷时效率更高。
※最新的阳阴转子比数为5比7的螺杆齿形先进的第四代螺杆齿形，运转更平稳，效率更高，噪声更低；独特转子形状，具备更宽广的容量调节范围。
※高级别的航空轴承5级航空轴承(与波音飞机轴承同级)，在机组寿命期内不需更换；※可靠高效的制冷剂冷却方式原装进口电机，内有专利设计的保护涂层，电动机转子和定子浸在制冷剂中，电机一直在稳定的温度和清洁的环境下工作，并且电机本身的三相绕组温度可监测，可靠冷媒冷却风冷开启式性、效率和寿命大为提高。
(三) 电子膨胀阀效率高、可靠◆反应灵敏, 控制精确, 自适应的调节系统冷媒流量;◆由步进电机带动, 精确到位, 可以在30秒实现全开或全闭; 电子膨胀阀热力膨胀阀◆具有良好的密封性, 全关时能封死管路, 不需要另外的电子膨胀阀隔断管路, 减少了机组零部件;◆具有自我诊断功能. 开机时, 膨胀阀首先进行一系列的自我测试,保证运行期间安全可靠；（四）节能平稳的无级调节机组容量由油压控制的滑块调节。

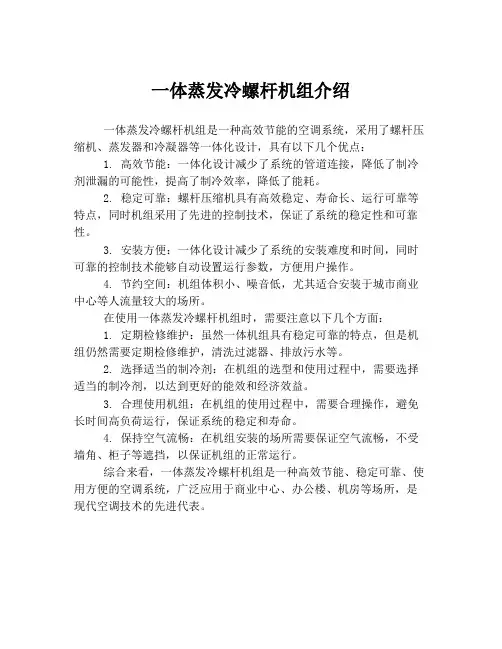

一体蒸发冷螺杆机组介绍
一体蒸发冷螺杆机组是一种高效节能的空调系统，采用了螺杆压缩机、蒸发器和冷凝器等一体化设计，具有以下几个优点：
1. 高效节能：一体化设计减少了系统的管道连接，降低了制冷剂泄漏的可能性，提高了制冷效率，降低了能耗。
2. 稳定可靠：螺杆压缩机具有高效稳定、寿命长、运行可靠等特点，同时机组采用了先进的控制技术，保证了系统的稳定性和可靠性。
3. 安装方便：一体化设计减少了系统的安装难度和时间，同时可靠的控制技术能够自动设置运行参数，方便用户操作。
4. 节约空间：机组体积小、噪音低，尤其适合安装于城市商业中心等人流量较大的场所。
在使用一体蒸发冷螺杆机组时，需要注意以下几个方面：
1. 定期检修维护：虽然一体机组具有稳定可靠的特点，但是机组仍然需要定期检修维护，清洗过滤器、排放污水等。
2. 选择适当的制冷剂：在机组的选型和使用过程中，需要选择适当的制冷剂，以达到更好的能效和经济效益。
3. 合理使用机组：在机组的使用过程中，需要合理操作，避免长时间高负荷运行，保证系统的稳定和寿命。
4. 保持空气流畅：在机组安装的场所需要保证空气流畅，不受墙角、柜子等遮挡，以保证机组的正常运行。
综合来看，一体蒸发冷螺杆机组是一种高效节能、稳定可靠、使用方便的空调系统，广泛应用于商业中心、办公楼、机房等场所，是现代空调技术的先进代表。
一、ek螺杆式风冷冷水热泵机组制热工作原理ek螺杆式风冷冷水热泵机组是一种高效节能的制热设备，它通过螺杆压缩机、冷凝器、膨胀阀和蒸发器等主要部件，利用工作物质在不同压力下的相变过程，吸收外界低温热量，进行能量转化，最终实现制热的过程。
在了解ek螺杆式风冷冷水热泵机组制热工作原理之前，我们先来了解一下其组成和工作原理。
1. 螺杆压缩机ek螺杆式风冷冷水热泵机组的核心部件是螺杆压缩机。
螺杆压缩机是通过两个螺旋旋转的螺杆形成容积不断改变的密闭腔室，通过挤压和挤出的操作，使气体压力和温度不断提高，实现对制热工质的加热和压缩。
2. 冷凝器接下来是冷凝器，冷凝器是将高温高压的蒸汽冷却成液体的部件。
在ek螺杆式风冷冷水热泵机组中，冷凝器接收螺杆压缩机排出的高温高压蒸汽，通过外部空气的冷却作用，使蒸汽冷却凝结成液体。
3. 膨胀阀膨胀阀是控制制冷剂流向蒸发器的关键部件，它能够将高压液体制冷剂通过节流装置迅速膨胀，使其压力和温度迅速下降，从而实现对蒸发器内部的降温。
4. 蒸发器蒸发器是ek螺杆式风冷冷水热泵机组制热过程中的能量吸收部件。
在蒸发器内部，经过膨胀阀调节的低压低温制冷剂迅速蒸发吸热，从而吸收外界的低温热量，实现制冷剂的再次循环利用。
了解了ek螺杆式风冷冷水热泵机组的组成部分和工作原理之后，下面我们来探讨一下其制热工作原理。
二、制热工作原理ek螺杆式风冷冷水热泵机组在制热工作过程中，首先通过螺杆压缩机对工作物质进行加压，使其温度和压力显著升高，然后将高温高压的工作物质输送至冷凝器中，通过外部风冷的方式，将其冷却凝结成高温高压的液体。
接下来，高温高压的液体通过膨胀阀节流后，压力和温度骤降，进入蒸发器内部，开始蒸发吸热的过程。
在蒸发器内部，低压低温的制冷剂迅速蒸发，并吸收外界的低温热量，从而实现热能的转化和输送。
经过蒸发器的蒸发吸热后的低压低温制冷剂被螺杆压缩机再次抽吸、压缩和加热，循环往复，以实现对整个建筑空间的供暖和制热。
水冷螺杆式冷水机组性能及特点介绍LEADER系列水冷螺杆满液式冷水机组是我公司主要产品之一。
它的制冷量从24万大卡/时至280万大卡/时。
COP值可达5.6以上。
该系列水冷螺杆满液式冷水机组综合了很多其他产品的特点，采用进口原装半封闭螺杆压缩机，辅之以高效率的换热器，采用微电脑控制器，使机组具有外观紧凑，布局合理，使用维护方便等特点。
用户只要接上水系统的管路和所要求的供电电源，即可投入运行。
本系列水冷螺杆满液式冷水机组用途广泛：可为宾馆、医院、体育馆、饭店、娱乐中心、商业大厦、写字楼等场所的中央空调系统提供冷水或为纺织、化工、石油等工矿企业提供工艺冷冻水，该产品制造工艺技术成熟、运行稳定可靠。
水冷螺杆满液式冷水机组以水作为冷却介质，通过一定的方法为空调或工业设备提供冷冻水。
产品标准依据GB/T18430.1-2001《蒸汽压缩式冷水(热泵)机组工商业用和类似用途的冷水(热泵)机组》。
在设计上特别注意改善部分负荷性能及其能量自动调节装置的应用，以节约运行费用。
一、水冷螺杆满液式冷水机组性能特点：▴可靠的回油系统专门针对满液式冷水机组系统，设置低油位保护控制，杜绝了压缩机缺油运行的可能性；机械分离和吸附分离相结合的一次及二次油分离器，保证了油的高效分离；保证换热管无油膜热阻，提高了换热效率；高效精确的高压液体引射回油技术，在部份负荷和满负荷时都能保证压缩机的可靠回油。
▴满液式蒸发器高效的满液式蒸发器结构特殊，可以形成大量稳定的汽化核心，并转变成效率极高的液膜蒸发，传热效率大为提升；蒸发器中的制冷剂分布更均匀，温度场优化换热效率更高；蒸发器采用新型热交换模式，蒸发温度可提高3-4℃，蒸发器能力大为提升。
多机并联技术：满液式多机并联技术，既可多机并联运行，也可单独立运行，部份负荷运行时效率更高，IPLV值可高达7.5。
▴新型节流方式自动计算最佳能效比值，实现零进程控制，并快速调节实际值，进一步优化控制逻辑；电子膨胀阀可精确地调节制冷剂量及蒸发器的液位。
格力满液式水冷螺杆式冷水机组产品产品介绍和说明
一、产品特点：
1.高效节能：格力满液式水冷螺杆式冷水机组采用高效节能的满液式设计，水蒸发冷却器在冷却水系统中起到降温的作用，提高制冷效率，节约能源。
2.环保节能：机组采用无CFC制冷剂，具有零直排制冷剂的特点，符合环保要求。
3.控制精确：机组采用先进的PLC控制系统，可以精确控制制冷剂的流量、温度和压力，实现高效稳定的制冷效果。
4.操作简便：机组配有液晶触摸屏，操作界面简洁明了，可以设置温度、湿度等参数，还可实现远程控制和实时监测。
5.可靠耐用：机组采用进口的高效螺杆压缩机和优质的传热设备，寿命长、运行可靠。
6.安全保障：机组具备多重保护功能，如高低压报警、过载保护等，确保设备正常运行，保护系统安全。
二、工作原理：
机组的基本组成部分包括压缩机、冷凝器、蒸发器、膨胀阀和冷却水系统。
制冷剂在蒸发器中通过与冷却水接触而蒸发，吸收热量，然后被压缩机抽回，压缩，提高温度和压力，接着被送至冷凝器，在冷却水的散热作用下，制冷剂冷凝释放出的热量，使得制冷剂重新成为液体状态，循环往复实现制冷。
三、应用领域：
总结起来，格力满液式水冷螺杆式冷水机组是一种高效、节能、环保的冷却设备，具有多重特点，如高效节能、环保节能、控制精确、操作简便、可靠耐用、安全保障等，适用于各种大型场所的空调系统，提供稳定的制冷效果，帮助用户降低能耗，实现节能减排的目标。
第二章 LH系列螺杆式水冷冷水机组(R22)之南宫帮珍创作一、二、产物概述1、产物特点：在水冷冷水机市场上, 效率和运行本钱越来越为人们所关注, 格力螺杆式水冷冷水机组高效节能, 运行稳定可靠, 还可以选择附加热回收功能, 在制冷运行的同时, 可免费提供最高55℃的生活热水, 不附加消耗能源.在名义工况下的制冷量范围为：190～1700KW, 可广泛适用于各类办公楼宇、医院、学校、商场, 也可应用于生产工艺流程的降温.◆采纳满液式蒸发方式A、蒸发器中的制冷剂分布更均匀,温度场优化换热效率更高.B、满液式蒸发器, 年夜幅度地提高了机组的蒸发温度, 提升了机组的换热效率.C、通过与高性能高可靠性的专用螺杆压缩机的搭配, 年夜年夜提升了机组的制冷量和能效比.D、热回收时利用制冷发生的余热制取热水, 能源利用效率更高, 减少了能源消耗和对环境的热污染.E、热回收器内置于壳管冷凝器中,不附加占用空间, 外形简洁美观.F、热回收器内采纳高效换热铜管,抗腐蚀性能强, 保证生活热水的清洁卫生.满液式蒸发方式效果图◆新型节流A、自动计算最佳能效比值, 并快速调节实际值, 按需输出进一步优化控制逻辑.B、电子膨胀阀更精确地调节制冷流量及蒸发器液位的变动.C、机组的部份负荷效率始终坚持最高, 运行范围更宽.◆多机并联、部份负荷效率更高A、由于年夜部份运行时间处于非设计工况, 在选择冷水机组时应注意：它不单要满足满负荷的设计要求, 而且在较低负荷时, 以及冷却塔水温较低时也能高效运行, 相同满负荷能效比的冷水机组, 在部份负荷运行费用有时会相差10%以上.B、部份负荷综合值（IPLV）真实有效反映部份负荷的性能指标.C、格力满液式多机并联技术, 可设置双机并联运行, 也可设置单机自力运行, 部份负荷运行时效率更高, IPLV值可高达7.5.部份负荷效果图◆容量调节与机组负荷匹配A、可根据用户需求进行有级或无级容量调节.B、压缩机在最小负荷位置启动, 可对制冷量进行无级调节.C、无级滑阀调节强制输气, 与实际负荷完全匹配.2）高可靠性◆严格实验流程A、螺杆机组在线检测时, 通过具有业内最先进的在线检测系统（合肥机械研究所研制的, 具有条形码管理系统以及采纳电脑全自动检测及判定的超年夜型在线检测系统）.B、严格依照国标GB/T10870、GB/T18430等的要求执行.测试图◆可靠的回油系统A、专门针对满液式冷水机组系统, 设置低油位呵护控制, 完全根绝了压缩机少油损坏的可能性.B、机械分离和吸附分离相结合的一次及二次油分, 保证了油的高效分离.3）黑色图象显示控制中心◆黑色显示中心（用户选配项）A、年夜屏幕的全中文液晶显示（具有模式、时间、温度、状态、曲线、调试参数、故障信息等显示、设置、查询功能）.B、机组电源、运行、故障显示.C、冷冻水、冷却水进、出水温度显示.D、压缩机、蒸发器、冷凝器运行状态显示界面.黑色显示界面◆功能控制中心A、低卸载启动功能、压缩机无级容量调节功能.B、最短运转时间限制功能、按时开关机功能、压缩机油加热器控制功能.C、记忆功能、自动控制冷冻水泵、冷却水泵、冷却塔风机运行功能.4) 远程控制与集中控制中心（用户选配项）◆远程控制中心A、图形静态方式显示运行数据, 界面友好、直观.B、多机远程控制, 可同时控制8台螺杆式冷水机组主机.C、可通过MODBUS将螺杆机主机嵌入楼宇智能年夜厦BAS系统.D、可接入楼宇自动化管理系统.◆集中控制中心A、集中控制中心可对冷水机组、冷水机组电动碟阀、冷却水泵、冷冻水泵、冷却塔电动蝶阀、冷冻水主管供/回水温度, 冷却水主管供/回水温度, 膨胀水箱液位、压差旁通阀等进行智能控制, 根据末端设备负荷的变动自动控制水泵、冷却塔及冷水机组的启停和运行台数, 并尽可能让整个机房系统运行在高效节能状态,实现无人机房.B、集中控制中心能全面监控机房设备的运行状态, 具有自诊断和现场诊断功能, 能显示系统的相关运行状况及告警信息.C、集中控制中心：具有良好的中文人机把持界面, 能提供各项警报和文字显示.D、集中控制中心能自动启动和停机, 在设备有损坏时自动启动备用设备, 采用呵护办法, 保证整个系统的平安运行.E、集中控制中心能即时读取冷水机组的运行负荷、温度等参数；能够通过编程实现特定的把持法式, 可设置分歧权限级另外把持密码, 具有自动存储档案数据及设备记录的功能.F、智能化控制系统接口, 可与国际名牌厂家BAS智能化系统通讯（具RS485接口）.2、产物命名规则型号示例：LSBLG430HR暗示名义制冷量为430kW的满液式半封闭双螺杆带热回收功能水冷冷水机组.三、产物的性能与规格1、产物外形图(触摸屏需独自定购)LSBLG190H LSBLG290H LSBLG325H LSBLG430HLSBLG480H LSBLG550H LSBLG650HLSBLG780HLSBLG850HLSBLG960H LSBLG1160H LSBLG1360HLSBLG1560H LSBLG1700H2、产物性能参数表1）螺杆式水冷冷水机组说明：①机组按GB/T18430.1-2007标准设计、制造、检验.②主机提供冷冻水泵﹑冷却水泵﹑冷却塔的控制输出接口, 其交流接触器由用户自备.③具体的机组参数以产物铭牌为准.④如有特殊要求, 可联系格力本地销售公司.名义制冷工况工作范围2）螺杆式水冷冷水热回收机组热回收技术就是将冷水机组向年夜气中排放的冷凝废热收集起来, 制成热水, 从而在某些应用场所到达节能的目的.热回收一般有两种模式：一种是部份热回收, 也称显热回收, 其特点是热回收量比例较小, 回收温度不高, 对机组性能（COP）有增进作用；另一种是全热回收, 也称潜热回收, 其特点是热回收量比例高, 回收温度可根据需求选择, 热水温度要求高时会对机组性能（COP）有负面影响, 但综合考虑系统整体性能仍有节能优势.说明：①以上数据基于部份热回收, 热水温度进/出水温40/45℃.②格力也可提供全热回收或热水温度更高要求机组, 具体参数请联系本地销售公司.③机组按GB/T18430.1-2007标准设计、制造、检验.④主机提供冷冻水泵﹑冷却水泵﹑冷却塔的控制输出接口, 其交流接触器由用户自备.⑤具体的机组参数以产物铭牌为准.3、产物能力修正三、产物的装置1、装置基础与环境：1) 装置基础◆机组的装置基础必需是水泥或钢制结构, 应能接受机器的运行重量, 且上平面是水平的.机组的装置基础最好能预留排水槽.◆参考机组的装置基础示意图, 在基础上准确地安排◆钢板及防振胶垫, 待机组与地脚螺栓一起装置就位后再二次灌浆.地脚螺栓的装置一般露出装置平面约100mm.机组装置基础示意图元：mm2、外形尺寸与连接尺寸：机组外形及连接尺寸图----单压缩机（LSBLG190H～LSBLG850H）机组外形及连接尺寸图------双压缩机（LSBLG960H～LSBLG1700H）格力螺杆式水冷冷水机组尺寸：单元：mm3、装置及维修空间①留出机组装置、把持、维修所需空间.②机组装置处应能确保机器免受曝晒和雨淋；应尽量免受火、易燃物、腐蚀性气体或废气的影响；应预留通风空间；应采用适当的办法, 尽可能减小噪音和振动.尺寸及运行空间示意图单元：mm4、产物电气装置：机组电源线及断路器的选择说明：①电源线规格是指电缆架空敷设且使用环境温度为40℃时所选用的规格, 断路器为温度40℃时所使用, 断路器为“D”型.如果现场实际装置条件有所改变, 请依照厂家提供的电源线、断路器规格书,酌情考虑降容量使用.②电源线及断路器的选型和本地气候、土壤特性、电缆敷设方式等均有密切关系, 此类机组工程项目通常由设计院进行设计, 最终以设计院按机组最年夜功率（电流）进行计算选型结果为准.5、产物外部接线示意图机组主电源及外接线示意图----LSBLG1160H(含)以下机组机组主电源及外接线示意图----LSBLG1360H(含)以上机组四、供货范围S=标准配置件 O=用户自备件 P=用户选购件。
