螺杆式(水冷)制冷机组工作原理

螺杆制冷机工作原理
螺杆制冷机是一种常用的制冷设备，主要用于低温环境下的制冷和空调系统。

它的工作原理可以简单地描述为以下几个步骤：压缩、冷却、膨胀和蒸发。

首先，液体制冷剂通过一个液体供应系统进入螺杆制冷机的压缩腔室。

在这个腔室中，由两个螺杆旋转运动，使得制冷剂被压缩成高压高温气体。

这是由于螺杆的设计和运动，使得工作压力逐渐增加，同时制冷剂也被压缩成较高的温度。

接下来，高温高压的制冷剂进入冷却腔室，与冷却剂进行传热交换。

冷却剂可以是空气或水，通过冷却制冷剂，使其降温并且转变为高压低温的气体。

然后，制冷剂进入膨胀阀，由于阀门的作用，高压气体会被迫通过一个缩小的通道流动，造成一定的压力下降。

这个过程叫做膨胀，制冷剂的压力会降低，温度也会随之降低。

最后，制冷剂进入蒸发器，与待制冷的物体或空气进行热交换。

在这个过程中，制冷剂会吸收物体或空气周围的热量，从而降低其温度。

制冷剂被加热并蒸发，变成低压低温的气体，继续循环。

整个过程中，制冷剂在压缩腔室和膨胀阀之间的循环，通过压缩和膨胀的过程完成对制冷剂的加热和冷却，从而实现了制冷的效果。

螺杆制冷机通过高效的螺杆压缩结构和热交换系统，能够提供稳定的制冷效果，广泛应用于各个领域。

水冷螺杆式冷水机组工作原理
水冷螺杆式冷水机组是一种常用的制冷设备，主要由压缩机、冷凝器、蒸发器和控制系统等组成。

其工作原理如下：
1. 压缩机：水冷螺杆式冷水机组采用螺杆压缩机作为主要工作设备。

压缩机通过两个螺杆的旋转，将低温低压的气体冷媒吸入，然后通过螺杆的压缩作用使其温度和压力提高，输出高温高压的气体冷媒。

2. 冷凝器：高温高压的气体冷媒经过管道进入冷凝器。

在冷凝器中，冷却水从外部流过管道，与冷媒进行热交换。

冷却水的温度升高，而冷媒的温度下降，逐渐转变为高压液体冷媒。

3. 膨胀阀：高压液体冷媒通过膨胀阀进入蒸发器。

膨胀阀控制冷媒的流量，将其从高压转变为低压，并由此引起冷媒压力和温度的降低。

4. 蒸发器：低压低温的冷媒进入蒸发器，在蒸发器中与待冷却的水进行热交换。

水从外部进入蒸发器的管道，与冷媒的低温状态下接触，从而使水的温度逐渐下降，并达到理想的冷却效果。

5. 控制系统：水冷螺杆式冷水机组配备有控制系统，用于自动控制机组的运行。

控制系统可以监测和调整机组的温度、压力和流量等参数，以确保机组的正常运行并满足制冷需求。

通过以上工作原理，水冷螺杆式冷水机组可以将热量从待冷却
的水中吸收，通过压缩和膨胀过程，将热量传递给冷却水，从而实现水的冷却。

这种冷却方式广泛应用于工业、商业和住宅等领域中，为各种设备和建筑提供制冷服务。

风冷模块系统风冷螺杆系统与水冷螺杆机组系统对比表风冷模块系统风冷螺杆系统与水冷螺杆机组系统对比表在暖通行业，冷却系统是不可或缺的一部分。

本文将对比分析三种常见的冷却系统：风冷模块系统、风冷螺杆系统和水冷螺杆机组系统。

通过对它们的结构、工作原理、性能和应用场景的阐述，为读者提供一个全面、客观的对比表格。

一、基本结构与工作原理1、风冷模块系统风冷模块系统主要由压缩机、冷凝器、蒸发器和控制系统组成。

压缩机吸入低压制冷剂蒸气，压缩后排出高压制冷剂蒸气。

高压制冷剂蒸气在冷凝器中放出热量，凝结成液体。

液体经过节流装置，压力降低，变成低压蒸气。

低压蒸气在蒸发器中吸收热量，完成吸热降温过程。

控制系统负责整个系统的启动、运行和停机控制。

2、风冷螺杆系统风冷螺杆系统主要由压缩机、冷凝器、螺杆式制冷机和控制系统组成。

压缩机吸入低压制冷剂蒸气，压缩后排出高压制冷剂蒸气。

高压制冷剂蒸气在冷凝器中放出热量，凝结成液体。

液体经过节流装置，压力降低，进入螺杆式制冷机。

在制冷机中，液体制冷剂经过膨胀阀节流，进入制冷机中的蒸发器完成吸热降温过程。

控制系统负责整个系统的启动、运行和停机控制。

3、水冷螺杆机组系统水冷螺杆机组系统主要由压缩机、冷凝器、水冷换热器和控制系统组成。

压缩机吸入低压制冷剂蒸气，压缩后排出高压制冷剂蒸气。

高压制冷剂蒸气在冷凝器中放出热量，凝结成液体。

液体经过节流装置，压力降低，进入水冷换热器。

在换热器中，液体制冷剂与冷却水进行热交换，吸收热量，完成吸热降温过程。

控制系统负责整个系统的启动、运行和停机控制。

二、性能比较1、制冷量风冷模块系统的制冷量通常在数千瓦到数百千瓦之间，适用于中小型空调系统。

风冷螺杆系统的制冷量较大，可达数百千瓦到数兆瓦，适用于大型工业制冷和商业制冷领域。

水冷螺杆机组系统的制冷量也较大，可覆盖数十千瓦到数百千瓦的范围，适用于中大型空调和工业制冷领域。

2、能耗风冷模块系统和风冷螺杆系统的能效较高，能达到较高的COP（能效比）值。

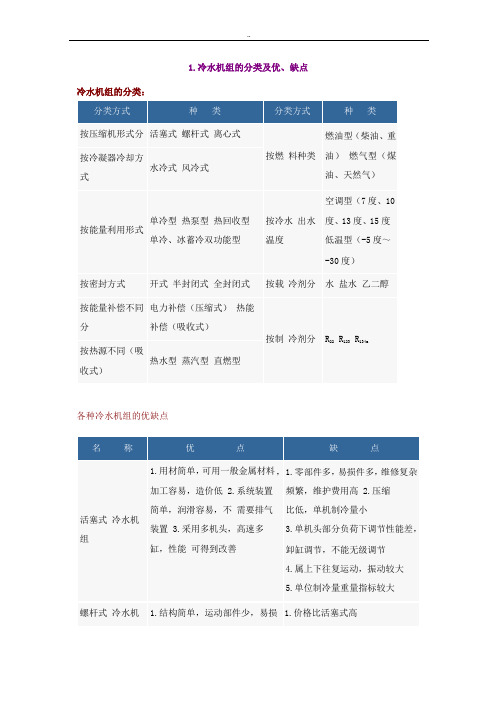

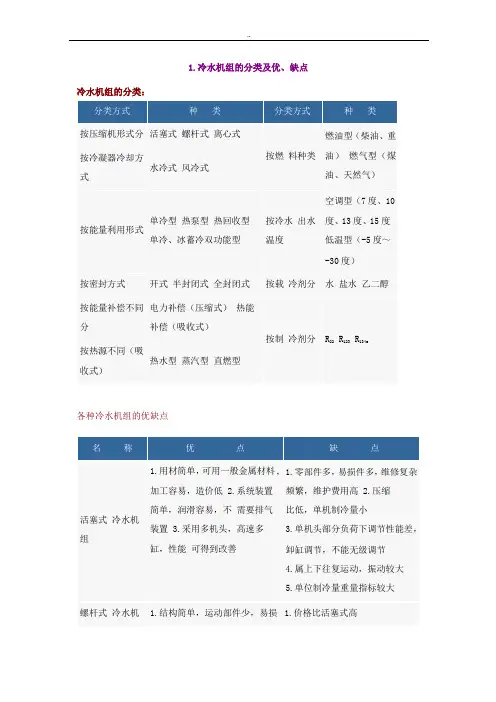

1.冷水机组的分类及优、缺点冷水机组的分类：）各种冷水机组的优缺点1.用材简单，可用一般金属材料 加工容易，造价低2.系统装置简单，润滑容易，不 需要排气装置 3.采用多机头，高速多缸，性能 可得到改善名称优点缺点，1.零部件多，易损件多，维修复杂 频繁，维护费用高 2.压缩比低，单机制冷量小活塞式 冷水机3.单机头部分负荷下调节性能差，组卸缸调节，不能无级调节 4.属上下往复运动，振动较大 5.单位制冷量重量指标较大螺杆式 冷水机 1.结构简单，运动部件少，易损 1.价格比活塞式高分类方式 种 类分类方式 种 类按压缩机形式分 活塞式 螺杆式 离心式按燃 料种类 燃油型（柴油、重油） 燃气型（煤油、天然气）按冷凝器冷却方 式水冷式 风冷式按能量利用形式单冷型 热泵型 热回收型 单冷、冰蓄冷双功能型 按冷水 出水 温度 空调型（7 度、10 度、13 度、15 度 低温型（-5 度～ -30 度）按密封方式开式 半封闭式 全封闭式按载 冷剂分 水 盐水 乙二醇按能量补偿不同 分 电力补偿（压缩式） 热能 补偿（吸收式）按制 冷剂分R 22 R 123 R 134a按热源不同（吸 收式）热水型 蒸汽型 直燃型组 件少，仅是活塞式的 1/10，故障 率低，寿命长 2.圆周运动平稳，低负荷运转时 无“喘振”现象，噪音低，振动 小3.压缩比可高达 20，EER 值高4.调节方便，可在 10%~100%范围 内无级调节，部分负荷时效率高， 节电显著5.体积小，重量轻，可做成立式 全封闭大容量机组6.对湿冲程不敏感7.属正压运行，不存在外气侵入 腐蚀问题2.单机容量比离心式小，转速比离 心式低3.润滑油系统较复杂，耗油量大4.大容量机组噪声比离心式高5.要求加工精度和装配精度高1.叶轮转速高，输气量大，单机 容量大2.易损件少，工作可靠，结构紧 凑，运转平稳，振动小，噪声低1.单级压缩机在低负荷时会出现 “喘振”现象，在满负荷运转平稳2.对材料强度，加工精度和制造质 量要求严格离心式 冷水机 组3.单位制冷量重量指标小4.制冷剂中不混有润滑油，蒸发 器和冷凝器的传热性能好5.EER 值高，理论值可达6.996.调节方便，在 10%~100%内可无 级调节3.当运行工况偏离设计工况时效率下降较快，制冷量随蒸发温度降 低而减少幅度比活塞式快 4.离心负压系统，外气易侵入，有 产生化学变化腐蚀管路的危险1. 系活塞式和螺杆式的改良型， 1.价格较贵模块化 冷水机 组它是由多个冷水单元组合而成 2. 机组体积小，重量轻，高度低， 占地小2.模块片数一般不宜超过 8 片3. 安装简单，无需预留安装孔洞，现场组合方便，特别适用于改造工程1.节约能源，在冬季运行时，可回收热量2.无需冷冻机房，不要大的通风1.在过度季节不能最大限度利用新风2.机组噪声较大水源热泵机组管道和循环水管，可不保温，降低造价3.便于计量4.安装便利，维修费低5.应用灵活，调节方便3.机组多数暗装于吊顶内，给维修带来一定难度1.运动部件少，故障率低，运动平稳，振动小，噪声低2.加工简单，操作方便，可实现1.使用寿命比压缩式短2.节电不节能，耗汽量大，热效率低3.机组长期在真空下运行，外溴化锂吸收式冷水机组（蒸汽，热水和直燃型）10%~100%无级调节3.溴化锂溶液无毒，对臭氧层无破坏作用 4.可利用余热。

螺杆制冷机的部件及流程图Prepared on 22 November 2020螺杆制冷机的部件及流程图螺杆式制冷压缩机组由螺杆压缩机、电动机、联轴器、气路系统（包括吸气止回式截止阀和吸气过滤器）、油路系统（包括油分离器、油冷却器、油过滤器、油泵、油压调节阀和油分配管路）、控制系统（包括操作仪表箱、控制器箱、电控柜等）和设备、系统间的连接管路等组成。

螺杆制冷机的工作原理制冷循环螺杆制冷机组的制冷循环在原理上与其他循环相同，同样包括压缩机、蒸发器、冷凝器、节流装置四大部件。

制冷剂循环过程如下图所示：螺杆制冷压缩机结构特征螺杆制冷压缩机主机是螺杆压缩机组最核心的部分，是压缩机输入功以及压缩输送气体的部位，是制冷系统的心脏。

主要有机体部件、转子部件、滑阀部件、轴封部件、联轴器部件、内容机比测定机构部件、吸气过滤器部件组成。

（见下图）压缩机半封闭喷油螺杆式压缩机属于正位移压缩机，由三部分组成：电机、转子和一次油分离器。

半封闭电机转速为3000RPM，由吸气冷却。

单机头制冷量为209～709kw,双机头制冷量为791～1419kw。

双机头机组的两台压缩机可同可异。

压缩机仅有三个运动部件：阴、阳转子和一个滑阀。

阳转子由电机直接驱动，并带动阴转子，转子两边各有各自的轴承。

调节滑阀位于阴、阳螺杆齿和部位上部，通过改变滑阀位置可以调节压缩机容量。

油压驱动活塞带动滑阀，沿着螺杆顶部平行于螺杆转子移动。

滑阀完全盖住转子时，压缩机满载。

滑阀向排气口侧运动，压缩机便卸载，这时压缩机螺杆的有效工作长度便减少，制冷量便随之下降。

螺杆式压缩机的工作原理n螺杆式制冷压缩机属于容积型回转式制冷压缩机，它利用一对相互啮合的阴阳转子在机体内作回转运动，周期性地改变转子每对齿槽间的容积来完成吸气、压缩、排气过程。

（如下图）排气过程吸气过程气体压缩过程内容积比可调--“武冷”螺杆制冷压缩机差异化特征内容积比自动调节,可以避免过压缩及欠压缩过程;可以根据系统工况要求使机组始终能在最节能,最高效率容积比上运行.进而为用户节约大量的运行费用。

螺杆式制冷机组工作原理
螺杆式制冷机组是一种常用于中大型空调系统中的制冷设备，其工作
原理如下：
1. 螺杆压缩机
螺杆式制冷机组的核心部件是螺杆压缩机，它是由两个旋转的螺杆构成，分别是主螺杆和从螺杆。

当主螺杆与从螺杆旋转时，它们之间的
螺旋线就会形成密闭的螺旋型腔室，这个腔室可以不断地向前推进空
气或制冷剂。

2. 制冷剂循环
当螺杆压缩机开始工作时，制冷剂会被吸入主螺杆中，随着螺杆的转动，制冷剂被压缩并且进入从螺杆内。

在从螺杆内，制冷剂再次被压缩，直到其达到高压状态。

然后，高压制冷剂进入冷凝器，通过散热
器中的水或者空气释放热量，将其冷却并变成液态。

3. 低压系统
接下来，制冷剂通过干燥器和膨胀阀进入低压系统，从而使其压力降低，同时也使其温度降低。

然后，制冷剂再次被吸入螺杆压缩机中，
开始一个新的循环。

这样的循环不断重复，以实现制冷效果。

螺杆式制冷机组的工作原理相对简单，但是其优点很多，比如高效能、低噪音、低振动等等。

因此，在制冷系统中经常使用螺杆式制冷机组。

螺杆冷水机组工作原理
螺杆冷水机组是一种常见的制冷设备，其工作原理是通过压缩机和冷凝器、蒸发器等组件的相互作用，将热能从室内空气中吸收，并释放到室外空气中，从而实现降温的效果。

螺杆冷水机组的核心部件是螺杆压缩机。

当机组开始工作时，压缩机中的螺杆开始旋转，通过压缩气体的方式提高气体的压力和温度。

然后，高温高压气体通过冷凝器，与外界的空气进行热交换，冷却下来，变成高压液体。

接着，高压液体经过节流阀进入蒸发器。

在蒸发器中，高压液体通过节流阀的作用，压力迅速降低，从而使液体变成低温低压的蒸发介质。

蒸发器内部的风扇将室内的热空气吹过蒸发器，使得热空气与低温低压的蒸发介质进行热交换。

这样一来，蒸发介质会吸收空气中的热量，同时自身发生汽化，变成低温低压的气体。

最后，低温低压的气体重新进入到螺杆压缩机中，经过螺杆的旋转，气体再次被压缩升温，然后排出到冷凝器进行热交换，循环往复。

通过这个循环过程，螺杆冷水机组不断从室内吸收热能，将热能转移到室外，从而实现制冷的目的。

同时，机组内部的循环泵将冷冻水通过蒸发器循环输送到冷风机或者空调末端，使得室内空气温度降低。

这样，螺杆冷水机组就能够为建筑物或者工业设备提供制冷服务。

水冷螺杆式冷水机组工作原理水冷螺杆式冷水机组是一种常见的制冷设备，它通过循环利用水来降低环境温度，广泛应用于工业生产和商业场所。

下面我们将介绍水冷螺杆式冷水机组的工作原理。

首先，水冷螺杆式冷水机组的工作原理是基于蒸发冷却的物理原理。

当水冷螺杆式冷水机组开始运行时，其中的制冷剂会吸收热量并蒸发，从而降低周围环境的温度。

这种制冷剂通常是氟利昂或氨气等物质，具有较高的蒸发热和冷却效果。

其次，水冷螺杆式冷水机组通过循环水来传递冷量。

在机组内部，制冷剂通过蒸发器吸收热量并蒸发，同时循环水经过冷凝器被冷却，然后通过冷水管路输送到需要降温的设备或场所。

这样，循环水就能够带走热量，实现降温的效果。

另外，水冷螺杆式冷水机组还通过压缩机来提高制冷剂的压缩比，从而提高制冷效率。

当制冷剂被压缩后，其温度和压力都会升高，然后通过冷凝器散热并冷却，重新变成液态，为下一个循环做好准备。

此外，水冷螺杆式冷水机组还需要配备冷却塔来散热。

冷却塔通过将循环水喷洒到塔顶，并利用自然风或风机的辅助作用，使水与空气进行充分接触，从而带走水中的热量，降低水的温度，为循环水再次输送到设备或场所提供冷量。

最后，水冷螺杆式冷水机组还需要配备控制系统来实现自动化运行。

通过传感器监测循环水的温度和压力，控制系统可以根据设定的参数自动调节制冷剂的流量和压缩机的运行状态，以保证整个系统的稳定运行和高效节能。

总的来说，水冷螺杆式冷水机组的工作原理是基于蒸发冷却和循环水传递冷量的物理原理，通过压缩机和冷却塔的配合，并借助控制系统的自动化调节，实现对环境温度的降低。

这种制冷设备在工业和商业领域有着广泛的应用，为生产和生活提供了便利和舒适的环境。
