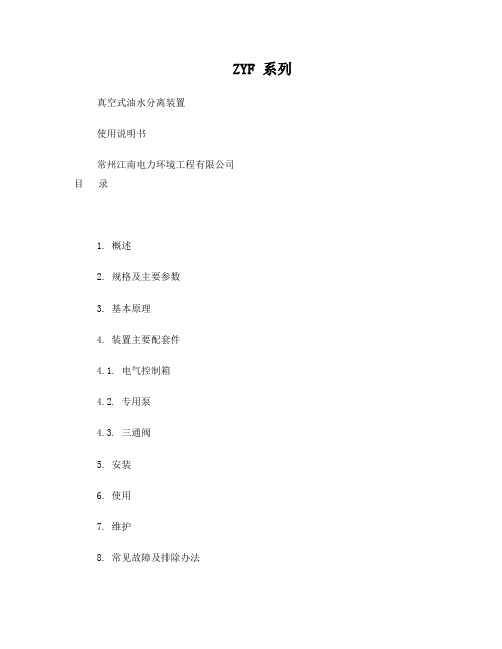

ZYF 系列真空式油水分离装置使用说明书常州江南电力环境工程有限公司目录1. 概述2. 规格及主要参数3. 基本原理4. 装置主要配套件4.1. 电气控制箱4.2. 专用泵4.3. 三通阀5. 安装6. 使用7. 维护8. 常见故障及排除办法9. 船用产品附带资料及备件1. 概述ZYF真空式油水分离装置是在积累多年研制经验及吸取国外先进技术的基础上研制成功的产品。
可用于处理船舶舱底油污水，也适用于工矿企业、油库等一般油污水处理，性能符合国际海事组织(IMO)规定的船舶含油污水排放标准及我国政府规定的船舶、工矿企业油污水排放标准，并符合国际海上环境保护委员会MEPC 60 (33) 决议规范要求。
图1 ZYF 真空式油水分离装置原理及系统图1. 温度控制表2. 真空压力表3. 油位检测器4. 观察旋塞5. 电加热器6. 上排污阀7. 下排污阀8. 气动三通阀9. 气动三通阀10. 气动三通阀11. 取水样旋塞12. 安全阀13. 单螺杆泵组*14. 吸入止回阀*15. 反冲洗管截止阀*16. 排油截止阀17. 气源电磁阀18. 调压滤水器19. 气源截止阀20. 电气控制箱*21. 清水管截止阀22. 吸入过滤器*23. 截止止回阀*24. 压力表25. 聚结元件* 用户安装时自备件本装置有下列特点：(1) 配套泵不直接吸入含油污水，因此避免了原污水的乳化，保证分离装置有较高的分离效果。
(2) 分离装置中的聚结分离元件能自动反冲洗，不会堵塞，长期使用不需要更换。
(3) 有良好的排油自动控制及安全保护措施，操作简便，可靠性高，符合无人值班机舱要求。
(4) 装置由单筒油水分离器、螺杆泵、电气控制箱、三通阀等组装在公共基座上，必要时也可以根据机舱位置将油水分离器螺杆泵及电气控制箱分散独立安装。
2. 规格及主要参数：注：ZYF-0.25 另见说明书3. 基本工作原理（见图1）配套泵在分离装置排出口处抽吸处理后的排水过程中，使分离装置内产生真空，舱底水经过滤器和上部三通阀进入分离器内部扩散喷口，进行初步油水分离，大油滴浮至顶部，含有小颗粒油滴的污水向下进入特制的聚结器，在内部进行聚结分离，形成较大油滴，再上浮至顶部集油室。
国产机械柴油滤芯型号
近年来，随着我国发展和进步，机械柴油车辆的数量也在不断增加。
而机械柴油车辆的滤芯作为车辆中非常重要的部件，也受到了越来越多的关注。
下面就为大家介绍一些国产机械柴油滤芯型号。
1. ZLQ4500-27-2-1型滤芯
该型号滤芯是由国内知名滤芯生产商研发并生产的一种高效滤芯，适用于柴油机的空气滤清系统。
该滤芯能够有效地去除进入柴油机的空气中的杂质和微粒，保证机器正常运行。
2. HH800-32010型滤芯
该型号滤芯是另一家国内知名滤芯生产商生产的一种高效滤芯，适用于柴油机的机油滤清系统。
该滤芯能够有效地去除机油中的杂质和微粒，保证机器正常运行。
3. JX0819型滤芯
该型号滤芯是适用于柴油机的燃油滤清系统的一种高效滤芯，我们可以看到这种滤芯被广泛应用于各种机械柴油车辆中。
该滤芯能够有效地去除燃油中的杂质和微粒，保证机器正常运行。
总之，随着国内滤芯生产技术的不断发展和提高，越来越多的高效滤芯被推向市场。
我们作为车辆使用者，应该认真选择适合自己车辆的滤芯，确保车辆的正常运行和使用寿命。
