工业锅炉手册

采用轻型链条炉排实现机械加煤，配有鼓风机、引风机进行机械通风，并装有刮板式出渣机实现自动出渣。

该炉前后拱采用新型的节能技术炉拱。

燃料自煤斗落到炉排上，进入炉膛燃烧后，火焰经过后拱折射向上通过本体两侧燃烬室折向转到前烟箱，再由前烟箱折回锅内管束，通过后烟箱进入省煤器，然后由引风机抽引通过烟道至烟囱排向大气。

性能特点：1、锅炉热效率在77%以上，高于《工业锅炉通用技术条件》标准。

2、操作实现了机械化，减轻了司炉工的劳动强度。

3、快装出厂，到使用现场后，装接阀门仪表，鼓、引风机、烟风管道、省煤器、除尘器、出渣机。

上煤机及水电路等即可运行，且具有起动生火快等特点。

4、安装、移动方便能节约大量的基建投资。

5、燃烧煤种，低位发热值≥17750J/Kg，挥发物＞38.5%，含灰量≤32.4%的二类烟煤。

二、出厂简况：CDZL2.8-95/70-AⅡ型链条炉排卧式快装锅炉出厂时，分件包装如下：1.锅炉大件是包括锅炉本体，链条炉排煤斗、看火孔、拨火门、前后烟箱、炉墙、保温层的组合件。

2.调速箱传动装置，包括电动机等。

3.鼓风机：包括电动机、鼓风机座和进风接管等。

4.引风机：包括电动机、轴承座及烟道连接管等。

5.刮板出渣机：包括电动机。

6.平台扶梯和栏杆。

7.除尘器：包括除尘器支架、集灰斗、地脚螺栓等。

8.烟囱。

9.给水设备及阀门仪表、管道零件。

10.电控柜。

11.上煤机：（用户自选）。

12.有二台或二台以上锅炉同时安装时应注意鼓风机（包括鼓风机座和接口）引风机（包括进风管）省煤器等组件的记号（锅炉出厂编号）与锅炉上的记号相同。

13.随炉文件：有总图、安装图、仪表阀门、地基图、及安装使用说明书、资料清单各一份。

安装说明：三.安装前的准备工作：当锅炉运到使用现场后，为了保证能迅速运行，安装前必须做好以下准备工作：1.确定安装公司，核实资质证明。

组织及人员配备：锅炉安装单位必须有上级主管部门颁发的符合安装范围的锅炉安装资格证书，负责与当地锅炉监督机构取得联系，填写安装告知书，并接受当地锅炉检验检测单位的安装监检。

4430热力生产和供应行业（包括工业锅炉）本《手册》由国家环境保护总局环境标准研究所编制，联系人：武雪芳，联系电话：1 适用范围本手册给出了《统计上使用的产品分类目录》中热力生产及供热业中蒸汽、热水等产品生产过程的产污系数和排污系数，可用于第一次全国污染源普查工业锅炉污染源污染物产生量和排放量的核算。

涉及的污染物包括：工业废水量、化学需氧量、工业废气量、烟尘、二氧化硫、氮氧化物、工业固体废物(粉煤灰)、工业固体废物(炉渣)等。

2 注意事项2.1 “产品名称”是指蒸汽、热水、其他如导热油等；原料名称”是指锅炉燃烧的燃料，如烟煤、无烟煤、轻油等；“工艺名称”是指锅炉的燃烧方式，如层燃炉、抛煤机炉、室燃炉等；热风炉和导热油炉的燃烧方式可按其燃烧装置的具体类型选择。

“规模等级”是指锅炉容量；“工业废气量”是指锅炉产生和排放的烟气量；“工业固体废物(粉煤灰)”是指经过末端除尘装置收集获得的灰尘。

；“工业废水量”是指锅炉运行过程中所产生的废水量。

2.2 燃煤锅炉产排污系数表使用说明1）燃煤锅炉是指以煤为燃料的锅炉，燃煤种类包括烟煤、褐煤、无烟煤和型煤，锅炉燃烧方式包括层燃炉、抛煤机炉、循环流化床炉、煤粉炉和水煤浆炉。

2）污染物治理技术说明用于控制燃煤锅炉二氧化硫产生与排放的治理技术如下表所示。

用于控制燃煤锅炉烟尘产生与排放的治理技术如下表所示。

3）没有在系数表中列出的燃煤锅炉的产排污系数均参照烟煤的产排污系数。

2.3 燃油锅炉产排污系数表使用说明1）燃油锅炉是指以燃油为燃料的锅炉。

本手册中，燃油分为轻油和重油，燃油锅炉的燃烧方式均为室燃炉。

其产品、原料、工艺、规模等级组合，分为蒸汽/热水/其他+轻油+室燃炉+所有规模、蒸汽/热水/其他+重油+室燃炉+所有规模，共计2种。

2）污染物治理技术说明用于控制燃油锅炉二氧化硫产生与排放的治理技术包括湿法除尘法（效率取值15％）和湿式除尘脱硫（钙法/镁法/其它脱硫剂）（效率取值70％）两种。

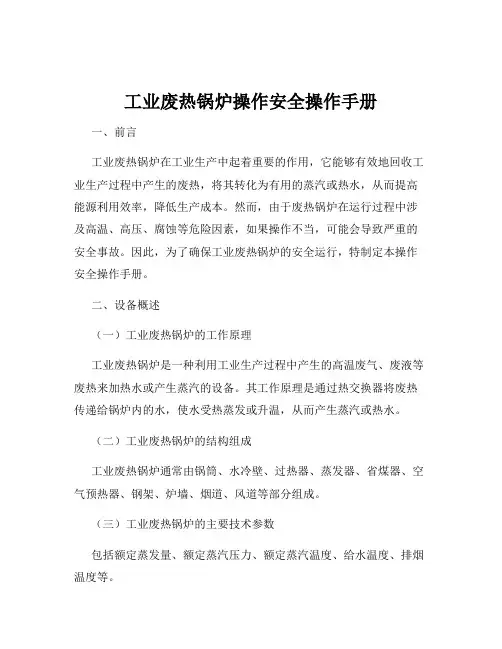

工业废热锅炉操作安全操作手册一、前言工业废热锅炉在工业生产中起着重要的作用，它能够有效地回收工业生产过程中产生的废热，将其转化为有用的蒸汽或热水，从而提高能源利用效率，降低生产成本。

然而，由于废热锅炉在运行过程中涉及高温、高压、腐蚀等危险因素，如果操作不当，可能会导致严重的安全事故。

因此，为了确保工业废热锅炉的安全运行，特制定本操作安全操作手册。

二、设备概述（一）工业废热锅炉的工作原理工业废热锅炉是一种利用工业生产过程中产生的高温废气、废液等废热来加热水或产生蒸汽的设备。

其工作原理是通过热交换器将废热传递给锅炉内的水，使水受热蒸发或升温，从而产生蒸汽或热水。

（二）工业废热锅炉的结构组成工业废热锅炉通常由锅筒、水冷壁、过热器、蒸发器、省煤器、空气预热器、钢架、炉墙、烟道、风道等部分组成。

（三）工业废热锅炉的主要技术参数包括额定蒸发量、额定蒸汽压力、额定蒸汽温度、给水温度、排烟温度等。

三、操作前准备（一）人员要求操作人员应经过专业培训，熟悉工业废热锅炉的结构、原理、性能和操作方法，取得相应的操作资格证书，并严格遵守操作规程。

（二）检查设备1、检查锅炉本体、附属设备、管道、阀门等是否完好，有无泄漏、变形、腐蚀等情况。

2、检查仪表、安全阀、水位计、压力表等是否正常，指示是否准确。

3、检查燃料供应系统、给水系统、通风系统等是否畅通，有无堵塞、泄漏等情况。

（三）准备工具和防护用品准备好必要的工具，如扳手、螺丝刀、钳子等，以及防护用品，如安全帽、工作服、手套、防护眼镜等。

四、启动操作（一）上水1、打开给水阀门，向锅炉内缓慢上水，上水速度不宜过快，以免引起水冲击。

2、观察水位计，当水位上升到正常水位时，停止上水。

（二）点火升温1、按照操作规程点燃燃料，逐渐升温。

2、升温过程中应控制升温速度，避免过快或过慢，防止锅炉受热不均而产生变形或损坏。

（三）升压1、随着温度的升高，锅炉内压力逐渐上升。

2、当压力上升到一定值时，应进行安全阀的校验，确保安全阀正常工作。

锅炉操作作业指导书标题：锅炉操作作业指导书引言概述：锅炉是工业生产中常用的热能设备，正确的操作和维护对于保障生产安全和提高效率至关重要。

本文将详细介绍锅炉操作作业指导书的内容，匡助操作人员正确操作和维护锅炉，确保其安全稳定运行。

一、锅炉操作前的准备工作1.1 清理锅炉周围环境，确保通风良好，无易燃易爆物品。

1.2 检查锅炉水位、压力、燃料供应等指示器是否正常。

1.3 检查锅炉各部件是否完好，如阀门、管道、燃烧器等。

二、启动锅炉2.1 打开锅炉给水阀，注入适量的水，确保水位正常。

2.2 打开燃烧器，点火，调节燃烧器的气流和燃料供给。

2.3 监控锅炉的水位、压力、燃烧状态等参数，确保正常运行。

三、锅炉运行中的操作3.1 定期检查锅炉的水位、压力、燃料供给等参数，保持在正常范围内。

3.2 定期清洗锅炉的水垢和沉积物，防止影响热传导效率。

3.3 定期检查锅炉的安全阀、压力表等安全装置，确保其可靠性。

四、住手锅炉4.1 关闭燃烧器，住手供给燃料。

4.2 关闭给水阀，住手注水。

4.3 等待锅炉冷却至安全温度后，关闭所有阀门，进行检查和维护。

五、锅炉维护保养5.1 定期清洗锅炉的各部件，检查是否有损坏或者老化现象。

5.2 定期更换锅炉的滤网、密封圈等易损件，确保设备的正常运行。

5.3 定期进行锅炉的检修和保养，延长设备的使用寿命，提高运行效率。

结语：锅炉操作作业指导书是保障锅炉安全运行的重要工具，操作人员应严格按照指导书的要求进行操作和维护，确保锅炉的安全稳定运行，为生产提供可靠的热能支持。

希翼本文能为锅炉操作人员提供一些匡助和指导，保障生产安全和效率。

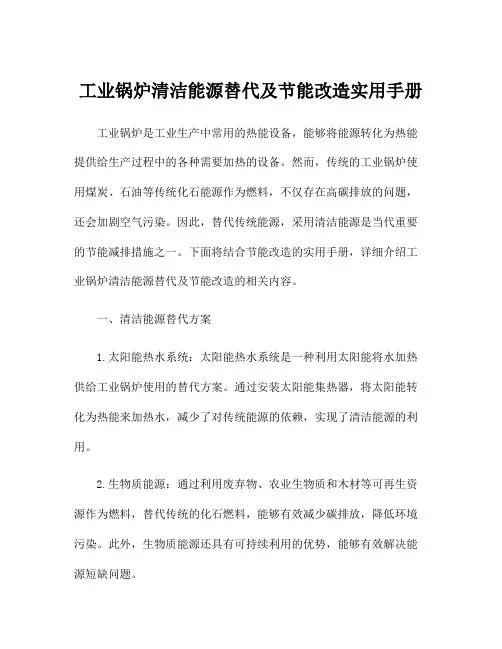

工业锅炉清洁能源替代及节能改造实用手册工业锅炉是工业生产中常用的热能设备，能够将能源转化为热能提供给生产过程中的各种需要加热的设备。

然而，传统的工业锅炉使用煤炭、石油等传统化石能源作为燃料，不仅存在高碳排放的问题，还会加剧空气污染。

因此，替代传统能源，采用清洁能源是当代重要的节能减排措施之一。

下面将结合节能改造的实用手册，详细介绍工业锅炉清洁能源替代及节能改造的相关内容。

一、清洁能源替代方案1.太阳能热水系统：太阳能热水系统是一种利用太阳能将水加热供给工业锅炉使用的替代方案。

通过安装太阳能集热器，将太阳能转化为热能来加热水，减少了对传统能源的依赖，实现了清洁能源的利用。

2.生物质能源：通过利用废弃物、农业生物质和木材等可再生资源作为燃料，替代传统的化石燃料，能够有效减少碳排放，降低环境污染。

此外，生物质能源还具有可持续利用的优势，能够有效解决能源短缺问题。

3.氢能源：氢能源是一种清洁能源，燃烧产生的唯一废物是水蒸气，无污染物排放，对环境友好。

工业锅炉可以通过改造利用氢能源进行燃烧，实现清洁能源的替代。

二、节能改造措施1.燃烧控制优化：通过安装燃烧控制系统，对工业锅炉的燃烧过程进行优化调节，确保燃烧效率的最大化，减少能源的浪费。

2.换热系统改造：对工业锅炉的换热系统进行改造，增加换热面积，提高热效率，减少能源的消耗。

3.烟气余热回收：通过安装烟气余热回收装置，将燃烧产生的余热回收利用，用于供暖或其他生产过程中的热能需求，提高能源利用效率。

4.锅炉设备节能改造：优化锅炉设备的结构设计，采用先进的锅炉技术，例如采用分级燃烧技术、燃煤热电联产等技术手段，提高设备的热效率，减少能源消耗。

5.节能监测系统：安装节能监测系统，实时监测工业锅炉的能耗情况，及时发现问题，并采取相应措施进行调整和改进，提高能源利用效率。

三、注意事项1.技术选择：在选择清洁能源替代方案和节能改造措施时，要根据企业自身的实际情况，充分考虑技术成熟度、经济可行性和操作便利性等因素。

锅炉设计实⽤⼿册设计⼿册锅炉设计实⽤⼿册（内部资料）xxxxxxxx有限公司总师室标准组前⾔锅炉制造是公司⽀柱产业之⼀。

在保证锅炉额定参数和各项性能指标满⾜⽤户（标准）要求的前提下，实现低成本、⾼质量、⾼效益和外形美观，是公司⼀贯的⽬标。

为利于公司锅炉产品设计，提⾼⼯作效率，降低产品⽣产成本，根据公司现有⽣产能⼒并考虑适当的前瞻性，特编辑本“锅炉设计实⽤⼿册”（以下简称⼿册）。

在使⽤本“⼿册”的过程中，设计⼈员及各部门对本“⼿册”的使⽤意见和要求，请及时反映给总师室标准级，以便修订和补充。

⽬录第⼀章压⼒……………………………………………1. 额定蒸汽压⼒Pe（表压）……………………2. ⼯作压⼒Pg和⽔压试验压⼒Ps（表压） ……3. 计算压⼒P（表压）……………………………第⼆章温度……………………………………………2. 给⽔温度 tgs …………………………………3. 冷空⽓温度 tlk ………………………………4. 热空⽓温度 trk ………………………………第三章燃料……………………………………………1. 固体燃料 ………………………………………2. 液体燃料 ……………………………………3. ⽓体燃料 …………………………………4.其它燃料 …………………………………第四章理论空⽓量和烟⽓量 …………………1. 理论空⽓量……………………………………2. 过量空⽓系数…………………………………3. 烟⽓量 …………………………………第五章流速 …………………………………………1. ⽔和⽔蒸汽流速 …………………………2. 锅内装置中的汽⽔流速………………………3. 对流受热⾯中烟⽓和空⽓的流速……………4. 风、烟管道的流速 ………………第六章管接头 ………………………………………1. 坡⼝ ……………………………………2. 壁厚、⾼度和套管……………………………第七章开孔 ………………………………………1. 胀接管孔、管端伸出长度和试胀板…………2. 焊接管孔………………………………………第⼋章拼接 …………………………………………1. 受压元件的拼接 …………………………2. 锅筒内部装置的拼接 ……………………3. 钢结构件的拼接 …………………………4. 管式空⽓预热器的拼接 …………………第九章锅筒（锅壳）、锅内装置和集箱 ……1. 锅筒（锅壳） ……………………………2. 锅内装置 …………………………………3. 集箱 ………………………………第⼗章膜式壁、蛇形管与管⼦2. 蛇形管 ……………………………………3. 管⼦ ………………………………4. 空间弯管的计算 …………………………5. 由投影⾓计算空间夹⾓ ………………………第⼗⼀章紧固件 …………………1. 螺纹基本尺⼨ …………………………2. 紧固件的机械性能 ……………………3. 常⽤螺纹连接副 …………………第⼗⼆章法兰、阀门和垫⽚ …………1. 法兰 …………………………2. 阀门 ………………………3. 管路法兰⽤垫⽚ …………………………第⼗三章技术⽂件和图样 ………………………1. 锅炉各部件代号 ……………………2. 技术⽂件代号 ……………………3. 供⽤户技术资料 …………………………4. 图样要求 ………………… 附录1 锅炉常⽤法规和标准⽬录附录2 国内外有关标准代号和名称附录3 常⽤计量单位换算 ……附录4 锅炉⽤⽆缝钢管（GB3087-1999，GB531 附录5 锅炉、热交换器⽤不锈钢⽆缝钢管附录6 ⽔煤⽓管（GB/T3091-1993,GB/T3092-1 附录7 热轧扁钢（GB/T704-1988） … 附录8 热轧等边⾓钢（GB/T9787-1988）附录9 热轧不等边⾓钢GB/T9788-1988）附录10 热轧槽钢（GB/T707-1988）附录11 热轧⼯字钢（GB/T706-1988） …… 附录12 热轧圆钢、⽅钢、六⾓钢（GB/T702-19 附录13 锅炉⽤钢板（GB/T713-1997）附录14 花纹钢板（GB/T3277-1991）附录15 重型钢板⽹附录16 铜及铜合⾦拉制管常⽤规格（GB/T1527附录17 常⽤铸造材料附录18 常⽤钢材的线膨胀系数附录19 ⽯棉绳（JC/T222-1994）附录20 通⽤耐⽕砖形状尺⼨（GB/T2992-1998）附录21 普通硅酸铝耐⽕纤维毡的规格与性能（附录22 普通形⼯业⽤热电偶型号规格附录23 直螺旋形双温度计型号规格附录24 弹簧管压⼒表型号规格附录25 常⽤远传压⼒表和压⼒变送器型号规格附录26 ⼯业锅炉热效率附录27 锅炉⼤⽓污染物排放标准（GB13271-20附录28 ⽕电⼚⼤⽓污染物排放标准（GB13223-附录29 垃圾焚烧⼤⽓污染物排放限值附录30 集装箱分类、尺⼨和额定重量（GB/T14附录31 铁路、公路货物运输限界附录32 饱和状态下⽔和⽔蒸⽓的热⼒特性附录33 ⽔和⽔蒸汽的⽐容和焓参考⽂献 …【压⼒】第⼀章压⼒1.额定蒸汽压⼒Pr（表压）本公司蒸汽锅炉的额定蒸汽压⼒系列按表1-1。

实用锅炉手册锅炉是一种广泛应用于工业、商业和家庭中的热力设备，它通过燃烧燃料产生热量，然后将热量传递给水或其他介质，使其达到所需的温度和压力。

锅炉的种类繁多，根据不同的用途和需求，有各种不同类型的锅炉。

一、锅炉的基本原理锅炉的核心原理是能量转换。

燃料在燃烧过程中，化学能被转化为热能。

这些热能通过锅炉的受热面传递给水或其他介质，使其升温并产生蒸汽或热水。

蒸汽或热水可以用于各种用途，如驱动涡轮机、加热建筑物或提供热水等。

二、锅炉的种类1. 蒸汽锅炉：用于产生蒸汽，主要用于驱动涡轮机或进行其他工艺过程。

2. 热水锅炉：用于产生热水，主要用于供暖或加热建筑物。

3. 热油锅炉：用于产生热油，可用于各种工业过程。

4. 余热锅炉：利用废气或废液中的热量产生蒸汽或热水。

三、锅炉的组成部分1. 燃烧器：用于将燃料燃烧成热能。

2. 受热面：由各种金属管组成，用于传递热量给水或其他介质。

3. 汽包：用于产生蒸汽或热水。

4. 安全阀：用于保护锅炉，防止超压。

5. 控制系统：用于控制锅炉的运行，包括燃烧器、安全阀等。

四、锅炉的运行和维护1. 启动：首先启动燃烧器，使其开始燃烧。

然后，向锅炉内加水，使其开始加热。

2. 运行：在锅炉运行过程中，需要定期检查受热面、汽包等部件的完好性，确保没有泄漏或堵塞。

同时，需要定期清洗锅炉，防止水垢的形成。

3. 停运：当不再需要蒸汽或热水时，首先停止向锅炉加水，然后关闭燃烧器。

最后，将锅炉内的水排出，以防止腐蚀。

五、锅炉的安全使用1. 遵守操作规程：使用锅炉时，必须遵守制造商提供的安全操作规程。

2. 定期检查：定期检查锅炉的各个部件，确保其完好无损。

3. 维护保养：定期对锅炉进行维护保养，延长其使用寿命。

4. 安全阀校验：每年至少一次对安全阀进行校验，确保其能在需要时正常工作。

5. 操作人员培训：对操作人员进行专业培训，确保他们熟悉锅炉的操作和维护方法。

六、结语实用锅炉手册提供了关于锅炉的基本原理、种类、组成部分、运行和维护以及安全使用等方面的信息。
