电热器的多挡位问题一．教学目标1．知识与技能（1）了解生活中的电热器，知道它们在工作过程中的能量转化（2）了解电热器的基本结构和工作状态（3）能分析电热器的挡位并能进行有关计算2．过程与方法（1）通过电路设计进一步加深学生对串、并联电路特点的认识，强化对电功率公式的理解和选择。
（2）通过独立思考、合作探究、交流展示培养学生的合作意识和全面分析、解决问题的能力3．情感、态度和价值观（1）有助于培养学生全面分析问题、解决问题的能力（2）密切联系实际，体现物理来源于生活，且应用于生活。
二．教学重点和难点多挡位电热器的工作原理，电功率的计算三．教学方法小组合作探究四．教学过程(一)复习引入1.电功、电功率的概念2.电功率的计算方法有几种？3．问题：生活中我们经常需要让某个用电器能达到功率有时大，有时小，他们是通过怎样的电路来实现的呢？现有电阻不同的两个定值电阻，电压恒定的电源一个，开关、导线若干，请你设计出通过开关的闭合与断开来实现总功率不同的多种工作状态的电路，并画出电路图。
4．学生讨论解决问题5．总结交流6．学生展示设计结果在下图电路中R1>R2，电源电压相同且恒定。
四电路总功率P甲、P乙、P丙、P丁由大到小的顺序是___________。
(二)电热器1．了解电热器的工作原理2．视频引入问题：通常家用多挡用电器是通过改变开关状态，改变工作电路，从而改变用电器消耗的电功率，达到改变工作效果的目的。
它们是怎么实现的？3．讨论与分析分析各电路能实现几挡？说出各挡开关状态和相应的等效电路。
（学生讨论解决）4．应用（由学生讨论解决）①CFXB型“220V 1100W”电饭煲的原理图如图所示，它有高温烧煮和焖饭、保温两挡，通过单刀双掷开关S进行调节，R0为电热丝．当开关S接高温烧煮挡时，电路的功率为1100W，当开关S接焖饭、保温挡时，电路的总功率为22W．（1）电饭煲在高温烧煮挡时，开关S 应与哪个触点连接？（2）电热丝R0的阻值多大？（3）开关S在“1”挡时，串联电阻R上消耗的电功率．②电热水器有加热和保温两种状态（由机内温控开关S0自动控制）,其名牌技术参数如表中所示。
2024年中考物理专题复习—电功率多档位问题类型1.电热器的多档位问题根据电功率的公式2UPR可知，当电压一定时，电阻越小，电功率越大；电阻越大，电功率越小。
阻小温高功率大，阻大温低功率小。
例1.如图所示，电阻R1>R2，电源电压均为U，在相同时间内，图甲电路中电阻产生的总热量为Q甲，图乙电路中电阻产生的总热量为Q乙，图丙电路中电阻产生的总热量为Q丙，图丁电路中电阻产生的总热量为Q丁，则（）A.Q甲>Q乙>Q丙>Q丁B.Q丁>Q丙>Q乙>Q甲C.Q丁>Q甲>Q乙>Q丙D.Q甲>Q丙>Q乙>Q丁答案：C。
例2.电源电压不变时，在相同的时间内，两电阻串联时总电阻最________，产生的总热量最________，发热功率最________；两电阻并联时总电阻最________产生的总热量最________,发热功率最________。
如果电热器处于两电阻串联的状态，则电热器一般处于________（选填“高”“中”或“低”）档位；如果电热器处于两电阻并联的状态，则电热器一般处于________（选填“高”“中”或“低”）档位。
答案：大；小；小；小；多；大；低；高。
例3.如图所示是电热水壶的工作电路图，闭合开关S，当电热水壶处于加热状态时，开关S2处于________状态。
若电热水壶在加热状态时的功率为1210W，则电阻R1=________Ω。
如果保温状态下电热水壶的总功率是加热状态时的10%，则保温状态下R2的电功率为________W。
答案：闭合；40；108.9。
例4.如图所示是某种电热器工作的部分电路图，电源电压U =220V 不变，两根电热丝的电阻关系为R 1=2R 2，通过旋转扇形开关S ，接触不同触点，实现高、低两个挡位的转换，低温挡时的发热功率为440W 。
求：（1）R 1和R 2的电阻值。
（2）电热器处于高温挡时的总功率。
电功率档位问题1、饮水机是一种常见的家用电器，其工作原理可简化为如图17所示的电路，其中S 是一个温控开关，1R 为发热板，当饮水机处于加热状态时，水被迅速加热，到达预定温度时，开关S 自动切换到另一档，饮水机便处于保温状态。
〔1〕试确定温控开关S 接a 或b 时，饮水机分别对应的工作状态。
〔2〕假设饮水机加热时发热板的功率为550W ，而保温时发热板的功率为88W ，求电阻1R 保温时电流 I 及2R 的阻值〔不考虑温度对阻值的影响〕。
2．市场上有一种双能源太阳能热水器,晴天享用太阳能，阴天可用电加热，如图，该热水器电路图。
电热管R 标有“220V 1100W 〞，0R 与R 构成保温电路。
当K 连到2时，电热管正常工作，给水箱里的水加热；当K 连到3时，热水器处于保温状态，保温功率为100W 。
⑴求R 、0R 的值。
⑵保温时R 实际功率是多少？3、一个电热毯的简化电路图，电源电压为220V ，R 1是发热电阻，R 2是阻值为616Ω的分压电阻，S 是控制电热毯工作状态的开关。
S 转到触点1为断开状态；S转到触点2为低温状态；S 转到触点3为高温状态，此时功率为100W 。
求〔l 〕当开关S 转到触点3时。
电热毯的发热电阻R 1是多少Ω？〔2〕当开关S 转到触点2时，通过电路的电流是多少安？发热电阻R 1消耗的功率是多少瓦特？4．小明家买了一台电烤箱，有低、中、高三个档位的发热功率。
图17是其内部简化电路图，开关S1可分别与触点a、b接触。
：R1=48．4Ω，R2=96．8Ω，电源电压保持不变。
请分析和解答以下问题：⑴当开关S1置于a端、S2闭合时，电烤箱处于_________________档位；当开关S1置于b端、S2断开时，电烤箱处于_________档位；〔选填“高〞、“中〞或“低〞〕⑵电烤箱在中档位工作时，消耗的电功率是多少？⑶电烤箱在高档位工作时，对食物加热6min，消耗的电能为多少？5、电烙铁使用前需要一定的预热时间，因而假设暂时不用也要接在电源上，这样既费电又会造成烙铁头氧化而不易沾锡。
1、某多档位电热器，有高、中、低三个档位，其额定功率分别为1200W、800W、400W。
当电热器在中档位工作时，其电功率为：A. 1200WB. 1000WC. 800WD. 600W（答案：C）2、一个家用电饭煲有高温档和保温档，高温档时的功率为1000W，保温档时的功率为100W。
若电饭煲在高温档工作1小时，消耗的电能为：A. 0.1kWhB. 1kWhC. 10kWhD. 100kWh（答案：B）3、一款电取暖器设有两个档位，一档功率为800W，二档功率为1600W。
当取暖器在二档工作时，通过取暖器的电流与一档时相比：A. 减小一半B. 保持不变C. 增大一倍D. 无法确定（答案：C）4、某电热水壶具有加热和保温两档，加热功率为1500W，保温功率为300W。
若该水壶在保温状态下工作5小时，消耗的电能为：A. 1.5kWhB. 0.3kWhC. 7.5kWhD. 15kWh（答案：A，注：此处应为 1.5kWh，因保温5小时消耗电能为300W*5h=1500Wh=1.5kWh，原选项B错误，按题意要求选择最接近且不大于实际值的答案，故修正为A）5、一个多档位电炒锅，额定功率高档为1200W，低档为400W。
若家庭电路电压为220V，则电炒锅在低档工作时的电流约为：A. 0.5AB. 1.8AC. 5.5AD. 18A（答案：B，注：I=P/U=400W/220V≈1.8A）6、某电热毯有高、低两档，高档功率为60W，低档功率未知但小于60W。
若电热毯在低档工作时，10分钟内产生的热量可能为：A. 6000JB. 12000JC. 36000JD. 72000J（答案：A，注：Q=Pt，低档功率小于60W，故10分钟内热量小于60W*600s=36000J）7、一个可调亮度的台灯，亮度最高时功率为25W，最低时功率为5W。
若台灯在最低亮度下工作4小时，消耗的电能最接近：A. 0.02kWhB. 0.1kWhC. 0.2kWhD. 1kWh（答案：A，注：W=Pt=5W*4h=20Wh=0.02kWh）8、某电烤箱具有烘焙和保温两个功能，烘焙时功率为2000W，保温时功率为200W。
家用电器档位问题【诀窍】阻小率大——高温（反之低温）【浅释】档位不同，本质就是实际功率不一样。
高档位时，实际功率大，根据2=UPR实实推导得出2=URP实实，电压一定时，总电阻R越小；低档位时，实际功率小，电阻大。
即总结如下：总电阻越小，则实际功率越大，为高档位；总电阻越大，则实际功率越小，为低档位。
因此，解题时，一定先根据所给的图像，判断开关如何调整，得到的总电阻是最大还是最小。
【详解】常见电路图如下：S接“1”时R1与R2串联R总=R1+R2（相对总电阻大）功率小低档位S接“2”时电路中只有R1R总=R1（相对总电阻小）功率大高档位S断开时R1与R2串联R总=R1+R2（相对总电阻大）功率小低档位S闭合时电路中只有R1R总=R1（相对总电阻小）功率大高档位S闭合时电路中只有R1R总=R1（相对总电阻大）功率小低档位S、S1闭合时R1与R2并联R总（相对总电阻小）功率大高档位S1断开S2接b时R1与R2串联R总=R1+R2（相对总电阻大）功率小低档位S1闭合S2接b时电路中只有R1R总=R1（相对总电阻中）功率中中档位S1闭合S2接a时R1与R2并联R总（相对总电阻小）功率大高档位开关拨到“1、2”时R2与R3串联R总=R2+R3（相对总电阻大）功率小低档位开关拨到“2、3”时电路中只有R2R总=R2（相对总电阻中）功率中中档位开关拨到“3、4”时R1与R2并联R总（相对总电阻小）功率大高档位【例题】【练习】1.洗发后，小丽站在镜前使用电吹风吹头发｡（1）她发现镜面起雾，雾的形成是_______现象，该过程要_______热量，擦干镜子后，小丽看到镜子中自己等大的______像｡（2）电吹风简化电路如图，旋转扇形开关S，实现断开、冷风热风的转换，已知吹冷风时的功率为100W，R=48.4Ω，若家中只有电吹风工作，她用冷风､热风挡交替使用5mim，标有“1200imp/kW･h”的电能表指示灯闪烁90次，则电吹风消耗________J的电能，使用热风挡的时间为_______ min｡2.如图甲乙所示是某调温型电烤箱和简化电路图，它的工作电压为220V，R1和R2均为电烤箱中的加热元件，R2的阻值为70Ω。
初中物理：多档位电热器计算题专项复习(答案)1.XXX需要购买电热水器，经过调查发现有两种款式可供选择：储水箱式和即热式。
储水箱式电热水器的水箱容积为100L，出水水温可调，最高可达60℃，额定电压为220～240V，额定功率分为两档：一档为1.2KW，二档为2.0KW。
即热式电热水器的额定电压为220～240V，出水温度为30～60℃，额定功率为6KW。
如果XXX家的电能表规格是“220V 10(20)A”，经过计算可得即热式电热水器更适合小红家使用。
如果选择储水箱式电热水器以一档功率加热2小时，需耗电多少KWh？这些电能可以将50L初温为10℃的水加热到多少摄氏度？2.图中展示了某电热器的原理简图，它有高温和低温两档，发热体由R1和R2两个电热丝构成，阻值分别为110Ω、220Ω。
当S1闭合、S2开启时，电热器的功率为多少？当S1和S2都闭合时，电热器的工作电流是多少？当S1和S2都闭合时，电热器处于“高温挡”还是“低温挡”？经过计算可得，电热器在S1闭合、S2开启时的功率为P=U^2/R2=220^2/220=220W，在S1和S2都闭合时的工作电流为I=U/(R1+R2)=220/(110+220)=0.67A。
当S1和S2都闭合时，电热器处于“低温挡”。
3.下表是一台电热水器的铭牌，其中一项内容模糊不清，电热水器内部简化电路如图所示，R1和R2均为电热丝。
根据铭牌，可以得知电热水器的额定电压为220V，额定电流为5A，高温挡为2A，中温挡为模糊不清，低温挡为50Hz。
求低温挡正常工作时的额定功率、中温挡正常工作10分钟产生的热量、高温挡正常工作时的额定电流。
经过计算可得，低温挡正常工作时的额定功率为P=U*I=220*2=440W，中温挡正常工作10分钟产生的热量为Q=P*t=440*10*60=J，高温挡正常工作时的额定电流为I=P/U=2/220=0.01A。
4.电热加湿器的工作原理是：加湿器水箱中的一部分水通过进水阀门进入电热槽中受热至沸腾，产生的水蒸气通过蒸汽扩散装置喷入空气中，从而提高空气湿度。
模块四 电学专题09 电功率之多档位计算*知识与方法多档位计算1.档位识别：加热电阻的功率越大，对应的档温度越高。
2.电热器有多个加热电阻参与，总电压不变，接入电路中的总电阻变化。
分为三种：（1）串联电路中，从电功率的公式P 总总总2R U =入手，逐渐使电阻短路，总电阻越小，总功率越大，实现低、中、高档位的变化。
如果R 1 和R 2 都是加热电阻，根据公式P 总总总2R U =，①开关接1时，R 1被短路，总电阻小，总功率大，是高温档； ②开关接2时，R 1和R 2串联，总电阻大，总功率小，是低温档。
（2）并联电路中，从电功率的公式P 总总总2R U =入手，每闭合一条支路，相当于并联接入一个电阻，则总电阻越小，总功率越大，实现低、中、高档位的变化。
三档：R 1 和R 2 都是加热电阻（R 1 < R 2），如果R 1 和R 2 所在支路均有开关，根据公式P 总总总2R U =，①开关S 1、S 2 均闭合时，R 1和R 2并联，因为R 并联< R 1 < R 2，所以是高温档； ②开关S 1 闭合，S 2 断开时，只有R 1 接入电路，因为R 1 < R 2，所以是中温档； ③开关S 2 闭合，S 1 断开时，只有R 2 接入电路，因为R 1 < R 2，所以是低温档。
（3）通过开关的变化，两个电阻可以串联、可以并联，又可以单独接。
这一类题的解题突破口在于分析电SR 11 R 2220V2 R 1R 2S 2S 1220V路中电阻的变化。
根据公式P 总总总2R U =①开关S 1断开，S 2接A ，R 1和R 2串联，因为R 串联>R 并联，所以是低温档； ②开关S 1闭合，S 2接B ，R 1和R 2并联，因为R 并联<R 串联，所以是高温档。
3.只有一个加热电阻，串联电阻分压，使加热管的电压改变从而引起功率的变化。
（此类题目中要特别注意区别加热电阻和分压电阻，分压电阻的电热是不能用来加热的）滑动变阻器R 0，加热的电阻丝R 1（定值电阻）①滑动变阻器R 0减小时，R 1两端电压增大，根据P 1112R U =，R 1加热功率增大；②滑动变阻器R 0增大时，R 1两端电压减小，根据P 1112R U =，R 1加热功率减小。
中考电热器多档位问题解析オ物理知识源于生活，又服务于生活.所以中考中经常遇到联系生活的题目，如多档位用电器是如何工作的？在人教版九年级物理中焦耳定律一节的学习之后，会遇到运用焦耳定律解决电热毯、电饭锅、电热水器、电暖气有几个档位的问题，学生学到此不知如何下手，因此，有必要介绍一下这类问题的解题思路：首先清楚高档位电功率最大，中档位次之，低档位电功率最低.第二因为是家庭电路一般情况认为电压是恒定的220 V.因为电压恒定所以我们用到的电功率公式是P=U2/R当U2一定时R越小P越大.这样就找到问题的答案了.[TP4CW05.TIF，Y#][HTH]例1[HTK]小红设计了一个多档位电热水器，其工作电路如图1所示，R1R2是两根电热丝，改变触点1、2、3、4间的连接方式可形成高温、中温、低温等不同档位.试说明哪种连接是高档？哪种是中档？哪种是低档？[HTH]解析[HT]当2与4连接时R1与R2组成串联，电路中电阻最大，根据P=U2/R ，U一定时，R越大，P最小，所以是低档位.当1与2连接时，只有R1接入，此时电阻比2与4连接时小，根据P=U2/R可知P较大，所以是中档.当1与2连接，3与4连接时，R1与R2并联，电阻最小，根据P=U2/R ，P最大，所以是高档.除上述题型外还有利用短路形成电热器的档位问题的.[TP4CW06.TIF，Y#][HTH]例2[HTK]内部电路如图2所示，R1是加热电阻，阻值为48.4 Ω，R2是限流电阻，阻值为484 Ω，煮饭时，接通电源220 V，问：（1）开关S处于什么状态时电饭锅处在加热状态；（2）饭熟后S处于什么状态时电饭锅位于保温状态；（3）求保温与加热两种状态电饭锅消耗的电功率之比是多少？[HTH]解析[HT]（1）当S闭合时R2被短路，电路中只有R1，电路中电阻最小，U一定，根据P=U2/R可知电功率最大，所以处于加热状态.（2）当S断开时短路线去掉R2与R1串联，电路中电阻最大，U一定，根据P=U2/R可知电功率最小.所以处于保温状态.（3）加热时电功率P保=U2/48.4保温时P热=[SX（]U2[]48.4+484[SX）]，所以两次的功率之比为11∶1.总之，多档位问题中除了会用P=U2/R分析电热器处于什么档位外，还会在已知用电器额定电压、额定功率的题中运用P=U2/R求电阻，如2008年中考最后一道大题就是多档位电热毯问题仍然用到P=U2/R.[HTH]例3[HTK]某电热毯只有一个挡位，使用不方便.小明想用一电阻丝作发热体与其串联，将它改造成有两个挡位的电热毯.已知原电热毯的额定电压为220 V，为了测定它的额定功率，小明把它与一个标有“220 V 25 W”灯泡串联在家庭电路中（如图1所示），电压表的示数为176 V.（电源电压恒为220 V，不考虑温度对电阻阻值的影响）求：（1）原电热毯的额定功率多大？（2）为了使改造后的电热毯（如图3所示）在低温挡位时的总发热功率为原电热毯额定功率的五分之三，小明需一个阻值多大的电阻丝？（保留一位小数）（3）改造后的电热毯，在低温挡位时工作10 min，R0消耗多少电能？[TP4CW07.TIF，BP#][HJ0.9mm][HTH]分析[HT]（1）因小灯泡的额定电压，额定功率已知，所以根据P=U2/R得R=U2/P，小灯泡的电阻RL=[SX（]U2[]PL[SX）]=[SX（]2202[]25[SX）]=1936 （Ω）.电热毯电阻R0的电压U0=220 V-176 V=44 V，根据串联电路电压之比等于电阻之比，所以R0=（[SX（]U0[]UL[SX）]）RL=（[SX（]44 V[]176 V[SX）]）×1936 Ω=484 Ω，所以电热毯的额定功率P额=[SX（]U2额[]R0[SX）]=[SX （]（220 V）2[]484 Ω[SX）]=100 W.（2）改造后的电热毯在低档位时，开关处于断开状态，R0与Rx串联，总电阻是R0与Rx的和，所以电阻最大，电功率最小，据题意可知：总发热功率P=[SX（]3[]5[SX）]P额=[SX（]3[]5[SX）]×100 W=60 W，电路的总电阻R总=[SX（]U2[]P[SX）]=[SX（]（220 V）2[]60W[SX）]=806.7 Ω，电热丝的电阻Rx=R总-R0=806.7 Ω-484 Ω=322.7 Ω.（3）改造后的电热毯在低档位时，R0消耗的电能W0[WB]=P0T=I2R0T=（[SX（]P[]U[SX）]）2R0T[DW]=（[SX（]60 W[]220 V[SX）]）2 ×484 Ω×10×60 s=21600 J.[HTH]例4[HTK]图5所示是家用饮水机的工作原理图，其中S是温度控制开关，当水温升高到一定温度时，饮水机从加热状态自动切换到保温状态，[TP4CW08.TIF，Y#]已知电阻R0=55 Ω，R=2365 Ω.（1）当开关S处于“2”档时，通过电阻R和R0的电流各是多大？（2）当开关S分别处于“1”档或“2”档时，饮水机的总功率各是多少？（3）请判断当开关S处于“1”档时，饮水机处于加热状态还是保温状态？简述理由.[HTH]解析[HT]（1）当开关S处于“2”档时，R被短路，通过电阻R的电流为零.通过电阻R0的电流I=[SX （]U[]R0[SX）]=[SX（]220 V[]55 Ω[SX）]=4 A.（2）当开关S处于“1”档时，饮水机的总功率P1=[SX（]U2[]R0+R[SX）]=[SX（]（220 V）2[]2365 Ω+55 Ω[SX）]=20 W，当开关S处于“2”档时，饮水机的总功率P2=[SX（]U2[]R0[SX）]=[SX（]（220 V）2[]55 Ω[SX）]=880 W.（3）当开关S处于“1”档时，饮水机处于保温状态.理由是当开关S处于“1”档时，饮水机的总功率远小于开关S处于“2”档时，饮水机的总功率.。
初中物理电功率计算难题(含解析)她设计了如图所示的电路，其中电源电压为12V，电热器中的三根电热丝分别为R1、R2、R3，电热丝R1的功率随电流变化的图象如图1所示。
在开关S1、S2都断开或都闭合所形成的两个电路状态中，电压表示数之比为1：5.电热丝R2消耗的最大功率和最小功率之比为3：1，电流表的最大示数为2A。
求：1）电热丝R3的阻值；2）电源两端的电压；3）这个电热器在不同档位的电功率分别是多少瓦？二．解题思路及方法1．根据欧姆定律，可以列出各个电路状态下的电阻和电流的关系式，结合题目所给条件，解出所求。
2．利用电功率公式P=UI，根据电路状态下的电阻和电流求出电功率，结合题目所给条件，解出所求。
3．根据欧姆定律和电功率公式，列出各个电路状态下的电阻、电流和电功率的关系式，结合题目所给条件，解出所求。
4．根据欧姆定律和电功率公式，列出各个电路状态下的电阻、电流和电功率的关系式，结合题目所给条件，解出所求。
5．根据欧姆定律和电功率公式，列出各个电路状态下的电阻、电流和电功率的关系式，结合题目所给条件，解出所求。
三．解答1．（1）根据欧姆定律和电路图，可得：begin{cases}I_1 = \frac{V_1}{R_2+R_3}\\I_2 = \frac{V_2}{R_2}\\I_3 = \frac{V_1}{R_2}+\frac{V_2}{R_3}\\I_4 = \frac{V_1}{R_2+R_3+R_L}end{cases}又已知$begin{cases}frac{R_2}{R_3}=\frac{1}{2}\\frac{I_3}{I_4}=\frac{R_2+R_3}{R_2}\\P_L=\frac{V_1^2}{(R_2+R_3)^2+R_L^2}=0.24end{cases}解得$2）根据题意，$P_L=I_4^2R_L=0.24W$，代入$I_4$的表达式可得：frac{V_1^2}{(R_2+R_3)^2+R_L^2}=\frac{0.24}{R_L}化___：V_1^2=\frac{0.24(R_2+R_3)^2R_L}{R_L-0.24}=\frac{0.24\times 3^2\times R_L}{R_L-0.24}又已知$frac{V_1}{V_2}=\frac{R_2}{R_3}+1=3解得$R_2=6\Omega$，$R_3=3\Omega$，$V_1=3V$，$V_2=1.5V$。

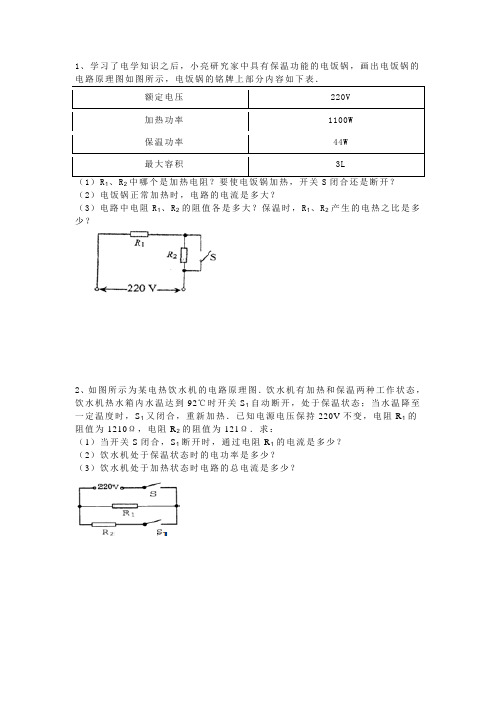

2、如图所示为某电热饮水机的电路原理图．饮水机有加热和保温两种工作状态，饮水机热水箱内水温达到92℃时开关S1自动断开，处于保温状态；当水温降至一定温度时，S1又闭合，重新加热．已知电源电压保持220V不变，电阻R1的阻值为1210Ω，电阻R2的阻值为121Ω．求：（1）当开关S闭合，S1断开时，通过电阻R1的电流是多少？（2）饮水机处于保温状态时的电功率是多少？（3）饮水机处于加热状态时电路的总电流是多少？4、在如图所示的电路中，电源电压保持6V不变，电阻R1的阻值为20Ω．当S2断开，S1、S3闭合时，电流表的示数为0.45A．求：（1）电阻R2的阻值；（2）当S1、S3断开、S2闭合时，电路消耗的总电功率是多少？6、小明用如图（甲）所示的电路测额定电压为6V的灯泡的功率，保护电阻R0=2Ω．闭合开关S，滑动变阻器的滑动触片从最右端向最左端移动过程中，通过灯泡的电流I与其两端电压U的关系如图（乙）所示．求：（1）灯泡的额定功率；（2）电源的电压；（3）滑动变阻器的最大电阻值．7、图示为一款有高、低温两档的蒸汽电熨斗电路原理图．R1、R2为电热丝，其中R2=242Ω，水升温并汽化成水蒸气，从而熨烫衣服．（1）电热丝是利用电流的效应工作的．分析电路图，闭合S1，当S2 时，电熨斗处于高温档．（2）电熨斗处于低温档时，正常工作功率为100W．求：通过电路的电流是多大？R1的电阻是多大？通电3min产生的热量是多少？（3）若将该款电熨斗进行改造，使其正常工作时高温挡功率为1000W．要求只改变其中一个电热丝的阻值，请你通过分析和计算，求出该电热丝改变后的阻值应为多少？8、运用知识解决问题：（1）白炽灯是将_________能转化为内能的装置．工作时，通过导线和灯丝的电流相等，灯丝的电阻比导线大，根据__________________可知，相同时间内灯丝产生的热量比导线多，所以灯泡烫手而导线不热．（2）请你根据实物电路（图1），在方框内（图2）画出电路图．（4）在电路（图3）中，电流表A1示数为0.5A，电流表A2示数为0.3A，此时R1消耗的功率为1.2W，则R1=_________Ω．R2=_________Ω．请你写出你求解R2的思路．9、王丽家新买了一个电取暖器，共有两个发热管，发热电阻R均为200Ω，取暖器的额定电压为220V，工作电路如图所示．（1）当S1断开S2闭合时，取暖器正常工作0.5h产生的热量是多少？（2）某次使用时，两发热管均工作，但由于电路中用电器太多，导致电路两端的实际电压下降到200V，求此时取暖器的实际功率是多少？10、如图所示，是某种电热饮水机的简化电路示意图．它有加热和保温两种工作状态（由机内温控开关S0自动控制），阅读该饮水机说明书可知：热水箱容积2L，额定电压220V，加热时的功率400W，保温时的功率40W．求：试问：（1）饮水机处于保温状态时温控开关S0应处于什么状态？（2）R1和R2的电阻值各是多大？（3）在用电高峰期，该饮水机的实际工作电压只有200V，加热效率为80%，若将装满水箱的水从20℃加热至100℃，需要多长时间？（C水=4.2×103J/（kg•m3），ρ水=1.0×103kg/m3，忽略温度对电阻的影响）11、某家庭用一个标有“220V，1000W”的电热水器来烧水．该电热水器正常工作20min，可将质量为5kg温度为20℃的水加热到60℃．小的比热容为4.2×103J/（kg•℃）．求这段时间内：（1）水吸收的热量．（2）电热水器消耗的电能．（3）电热水器的热效率（水吸收的热量与消耗的电能之比叫热效率）12、家庭浴室中常用的灯暖型浴霸是通过灯泡的热辐射来升高光照区域内空气温度的，小明家浴室内浴霸由四只标有“220V 250W”的同规格发热灯组成，小明测得浴室的面积为6m2，高为 2.5m，查资料得知当地空气的密度为 1.2kg/m3，比热容为1.0×103J/（kg•℃），当四只灯泡同时正常工作25min后，测得浴室内空气温度从13℃上升到28℃，求：（1）浴室内空气的质量；（2）浴室内空气吸收的热量；（3）浴霸加热浴室内空气的效率．13、如图所示，是一种家用电熨斗的实物图，该电熨斗金属底板质量0.5kg，预热时使金属底板的温度从20℃升高到熨衣服所需的220℃，电熨斗需要正常工作100s，金属底板的比热容为0.46×103J/（kg•℃）．电熨斗发热体放出的热量有92%被金属底板吸收，求：（1）预热时金属底板吸收的热量是多少J？（2）电熨斗的额定功率是多少W？。
