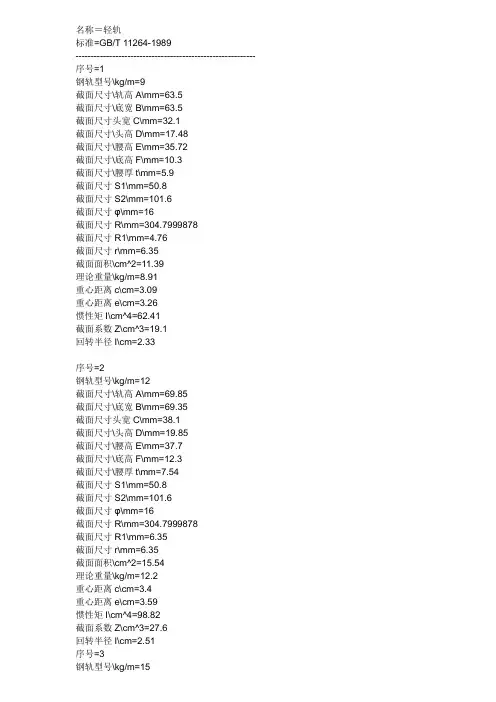

名称＝轻轨标准=GB/T 11264-1989----------------------------------------------------------- 序号=1钢轨型号\kg/m=9截面尺寸\轨高A\mm=63.5截面尺寸\底宽B\mm=63.5截面尺寸头宽C\mm=32.1截面尺寸\头高D\mm=17.48截面尺寸\腰高E\mm=35.72截面尺寸\底高F\mm=10.3截面尺寸\腰厚t\mm=5.9截面尺寸S1\mm=50.8截面尺寸S2\mm=101.6截面尺寸φ\mm=16截面尺寸R\mm=304.7999878截面尺寸R1\mm=4.76截面尺寸r\mm=6.35截面面积\cm^2=11.39理论重量\kg/m=8.91重心距离c\cm=3.09重心距离e\cm=3.26惯性矩I\cm^4=62.41截面系数Z\cm^3=19.1回转半径I\cm=2.33序号=2钢轨型号\kg/m=12截面尺寸\轨高A\mm=69.85截面尺寸\底宽B\mm=69.35截面尺寸头宽C\mm=38.1截面尺寸\头高D\mm=19.85截面尺寸\腰高E\mm=37.7截面尺寸\底高F\mm=12.3截面尺寸\腰厚t\mm=7.54截面尺寸S1\mm=50.8截面尺寸S2\mm=101.6截面尺寸φ\mm=16截面尺寸R\mm=304.7999878截面尺寸R1\mm=6.35截面尺寸r\mm=6.35截面面积\cm^2=15.54理论重量\kg/m=12.2重心距离c\cm=3.4重心距离e\cm=3.59惯性矩I\cm^4=98.82截面系数Z\cm^3=27.6截面尺寸\底宽B\mm=79.37截面尺寸头宽C\mm=42.86截面尺寸\头高D\mm=22.22 截面尺寸\腰高E\mm=43.65截面尺寸\底高F\mm=13.5截面尺寸\腰厚t\mm=8.33截面尺寸S1\mm=50.8截面尺寸S2\mm=101.6截面尺寸φ\mm=20截面尺寸R\mm=304.7999878 截面尺寸R1\mm=6.35截面尺寸r\mm=7.94截面面积\cm^2=19.33理论重量\kg/m=15.2重心距离c\cm=3.89重心距离e\cm=4.05惯性矩I\cm^4=156.1截面系数Z\cm^3=38.6回转半径I\cm=2.83序号=4钢轨型号\kg/m=22截面尺寸\轨高A\mm=93.66截面尺寸\底宽B\mm=93.66截面尺寸头宽C\mm=50.8截面尺寸\头高D\mm=26.98 截面尺寸\腰高E\mm=50截面尺寸\底高F\mm=16.67截面尺寸\腰厚t\mm=10.72截面尺寸S1\mm=63.5截面尺寸S2\mm=127截面尺寸φ\mm=24截面尺寸R\mm=304.7999878 截面尺寸R1\mm=6.35截面尺寸r\mm=7.94截面面积\cm^2=28.39理论重量\kg/m=22.3重心距离c\cm=4.52重心距离e\cm=4.85惯性矩I\cm^4=339截面系数Z\cm^3=69.6回转半径I\cm=3.45序号=5钢轨型号\kg/m=30截面尺寸\轨高A\mm=107.95 截面尺寸\底宽B\mm=107.95 截面尺寸头宽C\mm=60.33截面尺寸S1\mm=60.5截面尺寸S2\mm=127截面尺寸φ\mm=24截面尺寸R\mm=304.7999878截面尺寸R1\mm=6.35截面尺寸r\mm=7.94截面面积\cm^2=38.32理论重量\kg/m=30.1重心距离c\cm=5.21重心距离e\cm=5.59惯性矩I\cm^4=606截面系数Z\cm^3=108回转半径I\cm=3.98轻轨（GB/T11264-1989）2007年08月30日20.轻轨（GB/T11264-1989）(1)尺寸规格见表4-133。
二、60－50kg/m异型钢轨技术条件1、技术要求*1.1制造异型钢轨的原料应是铁路用钢轨，并符合TB/T2341.2~2341.3、TB/T2344的规定。
*1.2异型钢轨应按经规定程序批准的图样技术制造。
其外形尺寸应符合表4的规定。
表4 外形尺寸单位：mm1.3异型钢轨的长度一般分为6.25m和12.5m两种。
也可按需要要求制造。
但应不大于25m。
其长度L<12.5m时，L±3mm；长度≥12.5m时，L±6mm。
*1.4异型钢轨的异型部位外部结构尺寸见下图。
*1.5异型钢轨的成形段的断面尺寸、孔加工尺寸公差应符合TB/T2341.2-TB2341.3的规定。
1.6异型钢轨的锻造成形段及过渡段不得有裂纹、过烧、局部凹坑等锻造缺陷。
1.7异型钢轨的过渡段部位的各相交面应圆顺平滑过渡。
*1.8异型钢轨尖角须纵向打磨圆顺，达到图样要求。
1.9异型钢轨的轨顶面及轨头侧面平直度公差每米范围内小于等于0.5mm。
轨端轨头顶面不允许向下弯曲。
*1.10异型钢轨变形段及热影响区应正火处理，长度为800mm-1000mm，其金相组织为珠光和少量铁素体，不得有过烧组织。
其晶粒度不得低于母体。
1.11 异型钢轨的轨端淬火应符合TB/T2344中的4.4的规定。
1.12异型钢轨的异型部位及热影响区均应进行超声波探伤。
*1.13异型钢轨的落锤试验数据按表2规定进行，试件不得断裂。
*1.15异型钢轨的机械性能应符合TB/T2344中4.3.1的规定。
2、检验规则2.1型式试验在下列情况下进行：2.1.1异型钢轨试生产；2.1.2工艺改变时；2.1.3周期性生产检验不合格、复检结果仍不合格时；2.1.4正常生产满三年时；2.1.5停产一年以上恢复生产时；2.1.6上级质量部门要求检验时。
2.2异型钢轨出厂检验逐一进行，检验项目为轨端踏面硬度、超声波探伤及外观检查。
2.3异型钢轨型式试验内容为全部出厂检验项目，轨端淬火层形状硬度检验、落锤、疲劳、金相、拉伸试验。
钢轨1.概述铁道器材是铁路的重要器材，钢轨是铁路器材的主要标志。
其断面图形如图6-7-３所示。
Ａ—轨高Ｂ—底宽 C—头宽Ｄ—腰厚图６—７—３钢轨截面图（１）分类。
钢轨以每米大致重量的公斤数，可分为重轨与轻轨两种：①重轨。
按所用钢材钢种分为：普通含锰钢轨、含铜普碳钢钢轨、高硅含铜钢钢轨、铜轨、锰轨、硅轨等，详见本节“８”中所提供的标准（１）、（２）。
主要有３８、４３、５０kg 三种。
此外还有用于少数线路上的４５kg轨，已计划在运量大和车速高的线路上用的６０kg轨。
ＧＢ２５８５—８１规定了我国３８～５０ｋｇ／ｍ钢轨的技术条件，其尺寸和代号等如表6—7—10所示。
②轻轨。
品种在“８”的标准（５）中规定。
主要有９、１２、１５、２２、３０等不同轨型，其断面尺寸和轨型类别等如6-7-11所示。
技术条件详见“８”中标准（３）。
（２）制造及用途。
钢轨采用平炉、氧气转炉冶炼的碳素镇静钢轧制而成。
其用途是承受机车车辆的运行压力及冲击载荷。
（３）生产厂和进口国。
我国现用的钢轨，主要是国内一些钢厂生产，如鞍钢、武钢等。
此外，由于用量较大，尚需进口一些按我国技术标准要求的理化性能和按国外有关标准方法判定的钢轨及钢轨附件。
进口生产国有日本、德国、法国、英国、俄罗斯、澳大利亚等。
2.尺寸规格钢轨的长度和其他几何尺寸及公差等，由“８”中有关轻重轨相应标准规定。
3.外观质量（１）轧制后的钢轨应笔直，不得有显著弯曲与扭转。
对于轻重轨的局部弯曲和扭转及其矫正变形量，轨端面的倾斜等，不得超出标准规定。
（２）钢轨表面应洁净光滑，不得有裂纹、结疤、划痕等缺陷；其端面不得有缩孔痕迹和夹层等。
对于轻重轨整体表面所允许存在的缺陷及其几何量的程度，均不得超过标准的规定。
4.化学成分与物理性能（１）理化指标：国产钢轨的机械工艺性能和化学成分指标，国产重轨规格国产轻轨规格（２）检验方法：对于规定的钢轨化学成分及力学工艺性能的检验，按照一般钢铁分析实验方法有关标准规定进行。
钢轨断面尺寸表的规律是什么钢轨是公路、铁路等轨道交通工程中常用的钢轨之一。
它由两种不同牌号的高碳低碳钢条，两个以上不同规格的焊轨接头和焊接接头夹套组成，通过焊接连接。
目前广泛应用在各种不同交通工具上。
轨道断面尺寸主要是指钢轨断面部分尺寸，即钢轨侧面与轨顶面之间的距离。
一般情况下，钢轨侧与轨顶面之间距离为50 mm。
由于侧向与水平部分之间有一定缝隙。
这就要求钢轨侧面和轨道顶面之间有一定水平距离以减少因侧向和水平不同而产生的横向力和摩擦力（特别是当凸缘处）。
1.钢轨断面中的横截面积，简称纵截面积，是用于计算轨距间距和钢轨截面面积的物理量。
纵截面积等于轨距距离+横截角度+纵截面积。
在各种工程中，钢轨横截面积常用于确定轨距间距，是重要的控制工程参数之一。
其公式为：式中: d为横截面积, r为轨距距离, mm为横截角度, d为横截角度系数, s为横截角度系数和横截角度系数。
纵截宽度：即道岔轨距长度/轨距半径。
它与道岔半径有关：轨距半径越大，纵截宽度越大。
纵截长度为轨距距离宽度与道岔半径之和；纵截角度为轨距角度与道岔半径之和。
2.横截面积的大小与截面大小成正比。
不同的钢轨，其厚度也有一定差别。
轨道宽度小于150 mm时，则其横向尺寸一般为40 mm;大于200 mm时，则为50 mm。
它被称为最大断面尺寸。
当横截面积小于200 mm时，不能保证轨侧面不会产生摩擦力；当横截面积大于200 mm时，会使摩擦力增大。
例如，普通平轨长度为400 mm且轨距为300 mm,其侧向尺寸约为120 mm。
因此，当轨两侧横截面积相同时，其最大断面尺寸是相同的，但轨厚度会增大。
但是，不同长度铁路采用什么样的轨距都不一样。
3.横向截面积是由两种钢条的纵截宽度决定的。
纵截长度为50 mm。
为了降低列车运行时的纵向摩擦系数和减轻道砟作用，通常可以选择更宽的纵截。
在钢轨生产中，通常将纵截长度分为直尺和角尺两种型号。
直尺钢轨截面尺寸为正方形，角尺钢轨断面尺寸为圆形。
