电流与电阻关系的物理实验报告

电阻的测量实验报告
1、实验目的：用电压表，电流表间接的测电阻
2、实验方法：伏安法
3、实验原理：
4、实验器材：电源、电压表、电流表、滑动变阻器、开关、导线、待测电阻。

5、实验电路图及实物图
6、实验步骤
1）调节电流表、电压表的指针到零刻度；按电路图连接实物。

调节滑动变阻器到阻值最大端；
2）闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表的示数I、电压表的示数U，并记录在表格中；
3）根据公式计算出R 的值，并记录在表格中。

4）调节滑动变阻器的滑片改变待测电阻中的电流及两端的电压，再测几组数据，并计算R 的值。

实验记录表格：
7、注意事项：
1）连接电路时，开关应，滑动变阻器应。

2）滑动变阻器的作用：，。

3）本实验中多次测量的目的是：。

8、课本81页，阅读“想想做做”并回答问题
解答：。

电阻测量实验报告电阻测量实验报告引言：电阻是电学中的基本元件之一，它在电路中起到了控制电流流动的作用。

为了研究电阻的特性以及其在电路中的应用，我们进行了一系列电阻测量实验。

本报告将详细介绍实验的目的、原理、实验步骤、结果分析以及实验中遇到的问题和解决方法。

一、实验目的：本次实验的主要目的是通过测量不同电阻值的电阻器，掌握电阻的测量方法，熟悉电阻测量仪器的使用，并验证欧姆定律。

二、实验原理：欧姆定律表明，电流I通过电阻R时，电压V与电流I成正比，即V=IR。

根据这个关系，我们可以通过测量电流和电压来计算电阻值。

三、实验步骤：1. 将电阻器连接到电路中，确保电路连接正确无误。

2. 打开电源，调节电源电压为适当值。

3. 使用万用表测量电路中的电流和电压值。

4. 记录测量结果，并计算电阻值。

5. 更换不同电阻值的电阻器，重复上述步骤，进行多组实验。

四、实验结果分析：我们进行了多组实验，测量了不同电阻值的电阻器。

通过计算电流和电压的比值，我们得到了相应的电阻值。

实验结果表明，测量的电阻值与理论值相符合，验证了欧姆定律的正确性。

五、实验中遇到的问题和解决方法：在实验过程中，我们遇到了一些问题，如电路连接错误、测量误差等。

为了解决这些问题，我们仔细检查了电路连接，确保每个元件的连接正确无误。

同时，我们还注意了测量时的仪器精度和操作方法，尽量减小测量误差。

六、实验的启示和意义：通过这次实验，我们不仅熟悉了电阻的测量方法，还加深了对欧姆定律的理解。

实验结果的准确性也提醒我们在实际应用中要注意电路的连接和测量误差的控制。

此外，电阻测量实验也为我们今后学习和研究电路提供了基础。

结论：本次电阻测量实验通过测量不同电阻值的电阻器，验证了欧姆定律的正确性。

实验结果表明，测量的电阻值与理论值相符合，证明了实验的准确性和可靠性。

通过这次实验，我们不仅掌握了电阻测量的方法，还对电阻的特性有了更深入的了解。

这对我们今后的学习和研究具有重要意义。

电阻元件的特性实验报告电阻元件的特性实验报告引言：电阻是电路中常见的基本元件之一，其特性对于电路的正常运行至关重要。

本实验旨在通过测量不同电阻元件的电流-电压关系，研究电阻元件的特性及其对电路的影响。

实验目的：1. 理解电阻元件的基本原理和特性；2. 学习使用万用表测量电阻元件的电流和电压；3. 探究电阻元件的电流-电压关系。

实验器材：1. 电源供应器2. 电阻箱3. 万用表4. 连接线实验步骤：1. 将电源供应器连接到电路中，保证电源的正负极正确连接。

2. 将电阻箱连接到电路中，调节电阻箱的阻值。

3. 使用万用表测量电路中的电流和电压。

4. 记录测量数据，并分析得出结论。

实验结果：通过实验测量得到的数据，我们可以得出以下结论：1. 电阻元件的电流与电压成正比。

当电压增大时，电流也随之增大；当电压减小时，电流也相应减小。

2. 不同电阻元件的电流-电压关系曲线存在差异。

不同电阻元件的电流-电压特性曲线可能是线性的，也可能是非线性的。

3. 电阻元件的阻值越大，通过其的电流越小，电压降也会随之增加。

讨论与分析：通过实验结果的观察和数据的分析，我们可以进一步探讨电阻元件的特性及其对电路的影响。

1. 首先，电阻元件的电流-电压关系可以通过欧姆定律来描述，即电流与电压成正比，比例系数为电阻的阻值。

这说明电阻元件对电流的阻碍作用。

2. 其次，不同电阻元件的电流-电压特性曲线可能是线性的，也可能是非线性的。

线性的电阻元件符合欧姆定律，而非线性的电阻元件则存在其他因素的影响，如温度变化、材料性质等。

3. 最后，电阻元件的阻值越大，通过其的电流越小，电压降也会随之增加。

这表明电阻元件对电流的阻碍作用越强，能够有效限制电流的流动。

结论：通过本实验的研究，我们对电阻元件的特性有了更深入的了解。

电阻元件对电路的影响主要体现在阻碍电流的流动，并且其阻值越大，对电流的阻碍作用越强。

此外，不同电阻元件的电流-电压关系曲线可能存在差异，需要根据具体情况进行分析和处理。

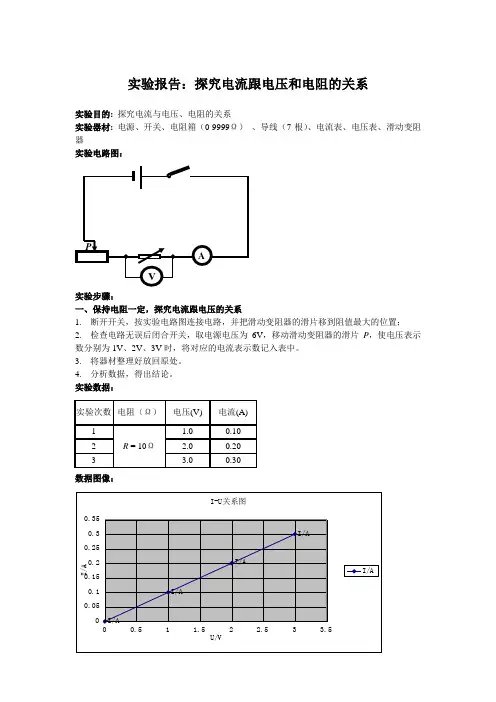

实验报告：探究电流跟电压和电阻的关系
实验目的: 探究电流与电压、电阻的关系
实验器材:电源、开关、电阻箱（0-9999Ω）、导线（7根）、电流表、电压表、滑动变阻器
实验电路图：
实验步骤：
一、保持电阻一定，探究电流跟电压的关系
1. 断开开关，按实验电路图连接电路，并把滑动变阻器的滑片移到阻值最大的位置；
2. 检查电路无误后闭合开关，取电源电压为6V，移动滑动变阻器的滑片P，使电压表示数分别为1V、2V、3V时，将对应的电流表示数记入表中。

3. 将器材整理好放回原处。

4. 分析数据，得出结论。

实验数据：
数据图像：
实验结论：当导体的电阻一定时，电路中的电流跟这段导体两端的电压成正比。

二、保持电压一定，探究电流跟电阻的关系
1. 断开开关，按电路图连接实验电路，并把滑动变阻器的滑片移到电阻值最大的位置；
2. 检查电路无误后闭合开关，移动滑动变阻器的滑片P，使电压表示数为2V时，将对应的电流表示数记入表中。

3. 断开开关，将定值电阻换成8 Ω、10 Ω，重复上述实验再做两次。

4. 分析数据，得出结论。

当导体两端的电压一定时，导体中的电流跟导体的电阻成反比。

实验误差分析与讨论：
1.导体发热带来的阻值变化，从而引起测量误差。

2.实验用的电流表和电压表本身精度不高引起的测量误差。

3.两表没有并排正放，导致读数时视线歪斜引起的读数误差。
