初中物理电路故障专项练习题汇编

可编辑修改精选全文完整版依萱电路故障课上练习一、单选题21]下列各电路中,闭合开关,两个灯泡不能都发光的电路是( )A. B.C. D.2. [2015·山西中考，18]电动自行车两刹车手柄中各有一只开关S1和S2。

在行驶中用任一只手柄刹车时,该手柄上的开关立即断开,电动机停止工作。

以下电路符合要求的是( )A. B. C. D.3. 我们平时不允许电路发生电源短路,这是因为在电源短路时( )A. 用电器中有很大电流通过,容易烧坏用电器B. 电源中有很大电流通过,容易烧坏电源C. 电源中没有电流通过D. 电源正常工作,但是用电器不能正常工作4. 如图所示,开关S 闭合时,可能发生的现象是( )A. L1被烧坏 B. L1、L2均被烧坏C. 电源被烧坏D. L2被短路,L1亮第1页共5页5. 为了安全,汽车行驶时驾驶员必须系好安全带。

当系好安全带时,相当于闭合开关,指示灯不亮;未系好安全带时,相当于断开开关,指示灯发光。

符合上述要求的正确电路图是 ( )A. B. C. D.6. 下图所示的各电路中,闭合开关后会使电源短路的是 ( )A. B. C. D.7. [2016·巴中市中考物理]在如图所示的电路中,正确的说法是 ( )A. 闭合S 1,断开S 2,L 1发光,L 2不发光B. 闭合S 1、S 2,L 1、L 2都发光C. S 1、S 2都断开,L 1、L 2都不发光D. 闭合S 2,断开S 1,L 1、L 2都发光8. 如图所示,当两个开关都闭合后,两盏灯都能发光的电路是( )A. B.C. D.9. [2016·桂林高考]小明在使用手电筒时发现小灯泡不亮,进行检修前,他对造成该现象的直接原因进行了以下几种判断,其中不可能的是 ( ) A. 开关处出现短路 B. 小灯泡灯丝断了C. 小灯泡接触不良D. 电池两端电压过低10. 为避免超高车辆闯入隧道造成事故,小明设计了警示电路,使用时闭合开关S.导线EF 横置于隧道口上沿前方,一旦被驶来的车辆撞断,红灯L 亮且电动机转动放下栏杆.灯和电动机中,即使其中之一断路,另一个也能正常工作.下列电路中符合要求的是 ( )A BC DA. AB. BC. CD. D二、填空题11. [2015·宁夏中考，31]在如图所示的电路中,不论开关如何切换,电铃和灯泡都能安全使用。

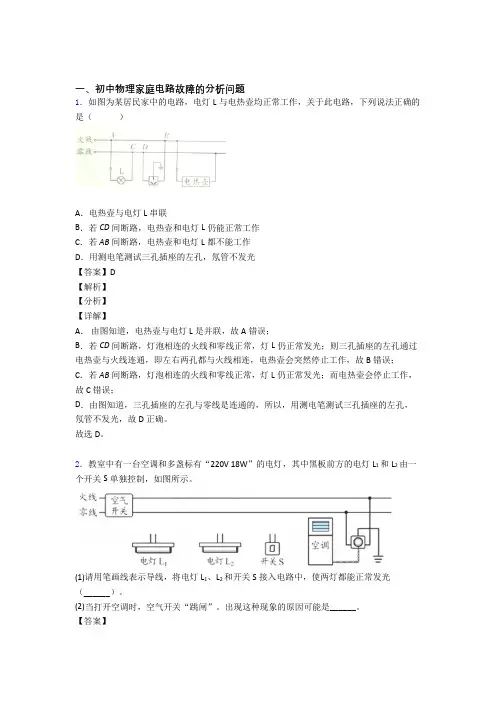

一、初中物理家庭电路故障的分析问题1．如图为某居民家中的电路，电灯L与电热壶均正常工作，关于此电路，下列说法正确的是（）A．电热壶与电灯L串联B．若CD间断路，电热壶和电灯L仍能正常工作C．若AB间断路，电热壶和电灯L都不能工作D．用测电笔测试三孔插座的左孔，氖管不发光【答案】D【解析】【分析】【详解】A．由图知道，电热壶与电灯L是并联，故A错误；B．若CD间断路，灯泡相连的火线和零线正常，灯L仍正常发光；则三孔插座的左孔通过电热壶与火线连通，即左右两孔都与火线相连，电热壶会突然停止工作，故B错误；C．若AB间断路，灯泡相连的火线和零线正常，灯L仍正常发光；而电热壶会停止工作，故C错误；D．由图知道，三孔插座的左孔与零线是连通的，所以，用测电笔测试三孔插座的左孔，氖管不发光，故D正确。

故选D。

2．教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。

(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（______）。

(2)当打开空调时，空气开关“跳闸”。

出现这种现象的原因可能是______。

【答案】用电器总功率过大【解析】【分析】【详解】(1)[1]教室的电灯之间互不影响是并联的，且电灯L1和L2由一个开关S单独控制，为了电路安全，控制电灯的开关接在火线一侧，如图所示(2)[2]当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。

3．晚上小明在家复习功课准备迎接期末考试，突然他房间的电灯不亮了，而其他房间的电灯正常亮。

由此他确定这盏电灯与其他房间的电灯是______联，经检查故障出现在灯丝，则这盏电灯的灯丝出现______（选填“短路”或“断路”），小明决定换一个新灯泡。

他先将控制该灯的开关断开，为了安全，又找来了测电笔检测灯头的两根接线，发现其中一根线使氖管发光，这一现象说明该电灯连成了如上图_______（选填“A”或“B”）的情况，这种情况_______（选填“容易”或“不容易”）触电。

初中物理电路故障习题集1 、L1，L2两灯串联，电压表测L1两端的电压，闭合开关后，L1，L2两灯都不发光，电流表指针几乎不动，电压表示数接近电源电压，电路出现故障可能是（ ） (A)电流表坏了 (B)L2的灯丝断了 (C )L1的可能断了2、L1和L2灯串联，电压表测L1灯两端的电压，电流表测电路中的电流。

当开关S 闭合，两表均有示数，过一会儿发现电压表示数突然变小，电流表示数突然变大，下列故障判断可能是（ ）A 、L1短路；B 、L2灯短路；C 、L1灯丝断开；D 、L2灯丝断开。

3、如图，当电键S 闭合时，灯L 1、L 2均不亮。

某同学用一根导线去检查故障。

他将导线先并接在灯L 1两端时，发现灯L 2亮，灯L 1两端时，，然后并接在灯L 2两端时，发现两灯均不亮。

由此判断（ ） A ． 灯L 1开路B ．灯L 1短路C ．灯L 2开路D ．灯L 2短路4、如图，电源电压不变。

闭合电建S ，电流表、电压表均有示数。

将滑动变阻器的滑片P 向左移动，一会儿发现电压表和电流表示数的比值变小，则下列判断中正确的是（ ）A ． 电阻R 1短路，电压表的示数变大B ． 电阻R 1开路，电流表的示数变大C ． 滑动变阻器短路，电压表示数变小D ． 滑动变阻器开路，电流表示数变小5、如图，电源电压不变。

闭合电建S ，电路正常工作。

一段时间后，发现其中一只电压表示数变大，则（ ） A ． 灯L 可能变亮 B ． B 灯L 亮度可能不变C.电阻可能开路D. 电阻R 可能短路7、如图，电源电压不变。

闭合电键S ，灯L 1、L 2而电流表、电压表的示数不变，则产生这一现象的原因是（ ）A ．灯L 1短路B ．灯L 2短路C ．灯L 1开路D ．灯L 2开路8完好。

任选一种素材连入电路，检测出损坏的灯泡，并按要求填表。

可选素材如下：导线电流表电压表灯泡如右图所示，两盏相同的灯泡在电路闭合后都能正常发光。

过一会儿，两盏灯都熄灭了，此时电路中的电流表没有示数，但电压表有示数，那么电路发生故障可能是（）A、灯泡L1灯丝断了B、灯泡L2灯丝断了C、灯泡L1短路D、灯泡L2短路9、原来室内的电灯都能正常发光。

初中物理-电路故障判断专题-1一．选择题（共12小题）1．如图所示的电路，闭合开关后，小灯泡不发光，电压表有示数，电流表的指针几乎不动．则电路中的故障可能是（）A．小灯泡短路B．电流表断路C．小灯泡断路D．电压表短路2．如图所示，闭合开关S后，发现电流表无示数，电压表有示数，则电路故障可能是（）A．L1断路B．L2断路C．开关S断路D．L1短路3．如图所示的电路中，闭合开关，灯泡L不发光，电流表电压表均无示数．若电路中只有一处故障，则可能是（）A．灯泡断路 B．电压表短路C．开关断路 D．电压表正负接线柱接反了4．在如图所示的实验电路中，闭合开关，移动滑动变阻器的滑片后，发现电流表、电压表均有示数，小灯泡不亮．则故障原因是（）A．L断路B．L短路C．R断路D．R短路5．如图所示的电路，当开关S闭合后，两表均有示数，过一会儿电压表的示数突然变小，电流表示数突然变大，下列故障判断可能的是（）A．L1灯短路 B．L2灯短路 C．L1灯灯丝断开 D．L2灯丝断开6．如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数．若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A．灯L短路 B．灯L断路 C．变阻器R短路 D．变阻器R断路7．如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭．若电路中只有一处故障，且只发生在灯L或电阻R 上．正确的判断是（）A．灯L一定断路B．电阻R一定断路C．电流表示数为0时，电阻R一定断路D．电压表示数为0时，灯L一定断路8．在如右图所示的电路中，电源两端电压恒定，由于某个电阻发生故障，电压表的读数减小而电流表的读数增大，如果两只电表都可看作理想电表，则可能是（）A．R1断路B．R1短路C．R2短路D．R3短路9．如图所示的电路中，A、B两灯原来正常发光，忽然B灯比原来亮了，这是因为电路中某一处发生断路故障造成的，那么发生这种故障可能是（）A．R1断路B．R2断路C．R3断路， D．灯A断路10．如图所示的电路中，闭合电键，灯L1、L2正常发光，由于电路出现故障，突然发现灯L1变亮，灯L2变暗，电流表的读数变小，根据分析，发生的故障可能是（）A．R1断路B．R2断路C．R3短路D．R4短路11．在图示电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，由于故障使其中一只电压表示数变小而另一只示数不变．则（）A．灯L可能变暗 B．灯L亮度可能不变C．电阻R可能开路D．电阻R可能短路12．如图所示电路，闭合开关，电流表无示数．将一根导线分别并接在bc、cd和de两点时，电流表均无示数；将导线并接在ab两点时，电流表有示数．由此可知电路故障可能是（）A．开关断路 B．R1电阻断路C．电流表短路D．R2电阻断路二．填空题（共14小题）13．如图所示电路，开关S闭合后，发现电流表指针不动，两盏灯都发光，可能的故障是______．14．如图电路中，当S闭合时，两灯均不亮，电流表没有示数，但电压表有示数，那么电路出现故障的可能是______．15．如图，闭合开关，两灯都不亮，电流表的指针几乎不动，而电压表指针有明显偏转，该电路的故障可能是______．16．如图所示的电路，闭合开关时，两盏灯都不亮，但电压表有示数，可能出现的故障是______．17．如图所示的电路，闭合开关S后只有一盏灯亮，两只电流表的示数相同，则引起电路故障的原因是______．18．如图所示的电路，闭合开关时，两盏灯都不亮，但电压表有示数，可能出现的故障是______．19．在如图所示的电路中，闭合开关S后，灯泡L1不亮，L2亮，电压表无示数，其故障原因可能是______．20．如图所示，开关S闭合后，电路正常工作，电压表有一定的示数．一段时间后，电压表的示数突然变为零，则故障可能是R1______或R2______．（填“短路”或“断路”）21．在如图所示的电路中，电源电压不变．闭合开关S，电路正常工作．一段时间后，电阻R处发生故障，当R 断路时，灯L______；当R短路时，V2示数为______．22．小明按如图所示连接实物电路，闭合开关发现小灯泡不亮，电流表无示数，电压表的示数为电源电压，则电路的故障可能是______．23．如图所示的电路，电源电压为9V，当开关闭合时，灯L2两端的电压也为9V，则产生故障的原因可能是______或______．24．如图是小明同学用电压表和电流表测量小灯泡电阻的电路，当闭合开关S时，发现电流表的示数不为零，而电压表的示数为零，则故障可能是______．25．如果按照如图所示电路中各图连接电路，那么，无论开关断开或闭合，总有灯亮的电路是______；开关闭合后，总有一部分灯不亮的电路是______；已经发生短路故障的电路是______；闭合开关后将发生短路故障的电路是______；无论开关断开或闭合，灯始终不亮的电路是______．26．如图所示，电路正常工作一段时间后，其中一盏灯突然熄灭，电流表A示数变小，且无论怎样移动滑动变阻器的滑片P，电流表A的示数都保持不变，则电路故障是______．三．解答题（共4小题）27．叶城同学在连接好一个如图电路后，合上开关时，发现电路出现故障，主要有下表所列的两种情况，请根据现象和检测结果指出故障的可能原因：28．如图所示的电路，电源电压为6V，当开关S闭合时，灯L1、L2都不亮，电压表示数约为6V，则产生故障的原因可能是______．29．在如图所示的电路中，灯L、电阻R可能出现了故障，电键S闭合后，只有一个电表指针发生偏转，则：①若灯L发光，可能是______．②若灯L不发光，可能是______．30．在如图所示的电路中，电源两端的电压为3V，闭合开关S后，移动滑片P，小灯泡始终不亮，此时电流表示数为零，电压表示数为3V，则电路的故障可能是______．A．灯泡断路 B．电流表断路 C．变阻器断路 D．开关接触不良．初中物理-电路故障判断专题-1参考答案一．选择题（共12小题）1．C；2．B；3．C；4．B；5．A；6．D；7．D；8．AC；9．C；10．A；11．D；12．B；二．填空题（共14小题）13．电流表短路；14．L2断路；15．L1断路；16．L2断路；17．L2断路；18．L2断路；19．L1短路；20．短路；断路；21．不亮；0；22．滑动变阻器断路；23．L1短路；L2断路；24．电压表断路或短路、小灯泡短路；25．B；D；A；C；AC；26．灯泡L1开路或滑动变阻器开路；三．解答题（共4小题）27．；28．灯L1灯丝断了，或接触不良；29．电阻R短路；电阻R断路或电阻R断路同时灯L短路；30．A；。

专业资料电路故障分析及考题汇编一、方法介绍1.电路简化这是电路分析中的一个非常重要的步骤，只有把比较复杂的电路简化才能进行电路的分析。

对于电路的简化概括为如下几种方法：⑴对于电路中存在的电流表，由于其电阻极小，因此可以用导线将其取代；⑵对于电路中存在的电压表，由于其电阻极大，因此可以看作断路而直接将电压表去掉；⑶对于电路中存在的短路、断路的这部分电路，由于实际没有电流通过，因此也可以直接将该部分电路去掉；⑷对于电路出现的导线端点可以不经电源、用电器、等任意移动；⑸对于电路中出现的滑动变阻器，可以看作是有两个定值电阻组成的电路。

经过以上几种电路简化后，电路就会变得比较简单，容易识别出是并联还是串联，明确各用电器的关系，接下去进行第二个步骤是电表的对应。

2.电表对应经过电路简化后，电路中基本只出现电源、用电器，电路显得比较简单，把刚才去掉的电表复原上去，。

3.电路判断根据题目要求对简化后、电表复原后的电路，结合串并联电路的知识、综合题意进行判断，比如电表的测量分析、电路连接的分析、电路故障的分析、动态电路各电表的示数变化情况等。

4.主要电路故障故障1：闭合开关后，灯泡忽明忽暗，两表指针来回摆动原因：电路某处接触不良排除方法：把松动的地方拧紧故障2：闭合开关前灯泡发光闭合开关后灯泡不亮了两表也无示数原因：开关与电源并联导致所有东西都被短路后果：极容易烧坏电源故障3（也就是做题最常见的故障）：闭合开关后灯泡不亮电流表几乎无示数电压表所呈示数几乎为电源电压原因1：灯泡断路故电压表串联到了电路中一般判断电路时都是把电压表当做断路是应为它的电阻很大所以呢如果电压表与一灯泡并联而这个灯泡断路了就相当于直接把这个电压表串联在电路中I=U/R 因为电压是恒定的电阻巨大所以电流表的示数就很小了而串联式靠电阻分压的由于电压表的电阻巨大在这么大的电阻前灯泡的电阻就显得微不足道所以电压表显示的几乎是电源电压原因2：电流表与电压表位置互换这样灯泡就被几乎没有电阻的电流表（它接到了电压表的位置上）短路故不亮电路中只串联了一个电流表和一个电压表因为电压表的电阻很大所以几乎分到了全部电压而由于电压表的电阻大所以电流表几乎无示数补充一下：有时做题会问你如果在测小灯泡电阻的实验中（或是电路图中只有一个灯泡两表）如果电流表与电压表位置互换会有什么后果就答：灯泡不亮电流表几乎无示数（其实就是没示数）电压表所示几乎为电源电压（其实就是电源电压）故障4：闭合开关后无论怎样移动滑动变阻器的滑片灯泡亮度与两表示数均无改变原因：变阻器没有按照一上一下的方法来接补充一下：变阻器全接上接线柱时：相当于导线（这是极不安全的容易造成电路电流过大）变阻器全接下接线柱是：相当于一个定值电阻故障5：闭合开关后，无论怎样移动滑片灯泡都不亮原因1：电路某一处断路原因2:灯泡被导线或电流表短路二．电路故障分析症状”1：用电器不工作。

初中物理电路故障与动态电路专项练习三一、填空题1．某科技创新小组设计的体重计电路原理图如图所示，其中R 为压敏电阻，其阻值随压力的增大而减小，0R 是定值电阻，电源电压保持3V 不变。

闭合开关S ，当平板受到的压力增大时，下列说法正确的是( )A ．电流表示数减小B ．电压表示数减小C ．电压表示数与电流表示数的比值增大D ．电路消耗的总功率增大 选择理由：二、单选题2．如图所示，电源电压恒定。

下列说法正确的是（ ）A ．只闭合1S ，电阻R 与灯泡L 并联B ．只闭合1S ，电压表测量电阻R 两端电压C ．先闭合1S ，再闭合2S ，灯泡L 亮度变大D ．先闭合1S ，再闭合2S ，电流表示数变大3．如图所示，闭合开关S，将滑动变阻器的滑片P向左移动时，电表示数的变化情况是（）A．电流表示数变大，电压表示数变大B．电流表示数不变，电压表示数不变C．电流表示数变大，电压表示数不变D．电流表示数变小，电压表示数变大4．如图所示的电路中，电源电压恒定。

闭合开关S后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A．电压表V读数与电流表1A读数的比值变大B．电流表2A读数与电流表1A读数的差值变大C．电流表2A读数变小，电压表V读数变大D．电压表V读数与电流表2A读数的比值变小5．小文设计并连接了如图的电路，电源两端电压和小灯泡的电阻都不变。

闭合开关S，保证电路安全的前提下，滑动变阻器的滑片从右向左滑动的过程中（）A．滑动变阻器接入电路的电阻变大，灯泡变暗B．电流表示数变大，电压表示数变小C ．电压表示数与电流表示数的比值变小D ．可以将滑动变阻器滑片滑到最左端 6．图中，小灯泡1L 、2L 的额定电压相同。

闭合开关后，发现1L 比2L 亮，下列分析正确的是（ ）A ．1L 的额定功率比2L 的额定功率大B ．1L 两端电压比2L 两端电压小C ．1L 的电阻比2L 的电阻大D ．通过1L 的电流比通过2L 的电流小7．小嘉同学设计了一款身高测量仪，其工作原理如图所示。

中考物理总复习《欧姆定律—电路故障》专项测试题及答案一、选择题1．如图所示，在“练习使用滑动变阻器”的实验中，下列说法正确的是（）A．闭合开关前，将滑片调到最左端，可起到保护电路的作用B．闭合开关后，发现小灯泡不亮，此电路一定有故障C．闭合开关后，将滑片向左调，可观察到灯泡逐渐变亮，电流表示数逐渐变大D．闭合开关后，将滑片向右调，可观察到灯泡逐渐变暗，电流表示数逐渐变大2．如图所示的电路中，电源电压不变，闭合开关0短路，下列分析正确的是（）A．电压表示数接近电源电压B．移动滑动变阻器的滑片，灯泡亮度不变C．排除故障后，要使电流表示数变大，应向左移动滑动变阻器的滑片D．排除故障后，向右移动滑动变阻器的滑片，电压表与电流表的示数之比变大3．如图所示的电路中，电源电压保持不变。

闭合开关，两电表均有示数，一会儿后，两电表仍有示数，且其中一个电表示数变小，另一个电表示数不变，下列说法正确的是（）A．电路故障为定值电阻断路B．电路故障为滑动变阻器短路C．排除故障后，滑片向左移动，两表示数均变小D．排除故障后，滑片向左移动，整个电路的总电阻变大4．如图，电源电压不变。

闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且等于电源电压。

排除故障后，滑动变阻器的滑片P向左移动，下列分析正确的是（）A．灯泡不亮是因为滑动变阻器阻值过大B．灯泡不亮是因为灯泡短路C．排除故障后，滑片P向左移动，灯泡变亮D．排除故障后，滑片P向左移动，电流表和电压表示数均变小5．在如图所示电路中，电源电压保持不变闭合开关S电路正常工作。

过了一会，两电表示数一个变大，一个变小，则对电路故障的分析正确的是（）A．灯L可能短路B．灯L可能开路C．电阻R一定开路D．电阻R可能短路6．如图所示，电源电压6V，当开关闭合时，甲、乙两小灯泡都不发光，电路只有一处故障。

用电压表测得U ab=0，U ac=6V，U bd=6V，U cd=0，则（）A．甲灯灯丝断了B．乙灯灯丝断了C．滑动变阻器R被短接了D．滑动变阻器R断开了7．在如图所示的伏安法测电阻实验中，闭合开关S，小明发现电流表有示数，但示数较小，小灯泡不亮。

故障电路【1】1．在图所示的电路中，电源电压等于6伏，合上开关后电压表示数为6伏。

经分析得出，电路中可能发生的情况是：_______。

2．在图所示的电路中，电源电压不变。

闭合开关S后，灯L1、L2都发光。

一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是( )。

A．灯L1短路B．灯L2短路 C．灯L1断路 D．灯L2断路3．在图所示的电路中，电源电压不变。

闭合开关S后，灯L1、L2都发光，一段时间后，其中的一盏灯突然变亮，而电压表V1的示数变小，电压表V2的示数变大，则产生这一现象的原因是( )。

A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路4．如图所示，当开关S闭合后，两只灯泡均发光，两表均有示数。

过一段时间后，发现电压表示数变为0，电流表示数增大。

经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是( )。

A．灯L1断路B．灯L2短路C．灯L1短路D．灯L1、L2均断路5．如图是测定小灯泡两端的电压和通过小灯泡的电流的电路图。

如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后( )。

A．电流表、电压表均损坏 B．电流表损坏，电压表示数为零C．电流表有示数，电压表示数为零D．电流表示数为零，电压表有示数6．如图所示，下列说法正确的是( )A．电流表的连接是正确的 B．电压表的连接是正确的C．两表的连接都是错误的 D．电流表将会被烧坏7．在图所示的电路中，电源电压保持不变。

闭合电键S后，电路正常工作。

过了一会，电压表的示数变大，灯L熄灭，则下列判断中正确的是( )。

A．可能是灯L短路，电流表示数变小B．可能是灯L断路，电流表示数变小C．可能是电阻R短路，电流表示数变大D．可能是电阻R断路，电流表示数变小8．如图所示电路，电源电压为3伏。

当开关S闭合时，却只有一只灯泡发光，且电压表示数为3伏。

由这一现象可以判断电路的故障是( )。

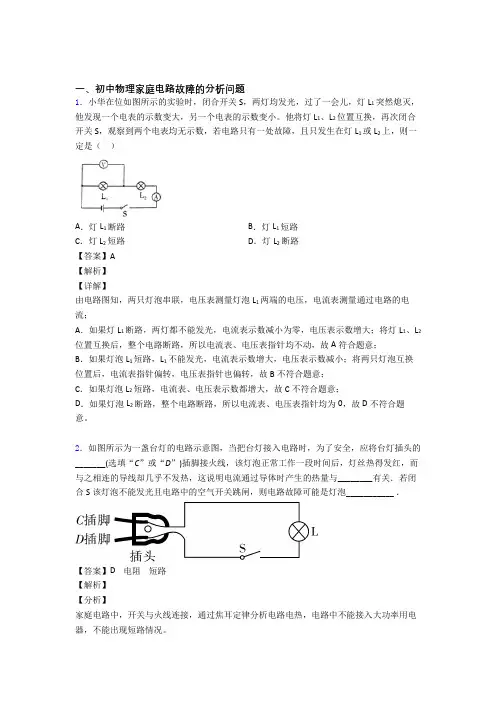

一、初中物理家庭电路故障的分析问题1．小华在位如图所示的实验时，闭合开关S，两灯均发光，过了一会儿，灯L1突然熄灭，他发现一个电表的示数变大，另一个电表的示数变小。

他将灯L1、L2位置互换，再次闭合开关S，观察到两个电表均无示数，若电路只有一处故障，且只发生在灯L1或L2上，则一定是（）A．灯L1断路B．灯L1短路C．灯L2短路D．灯L2断路【答案】A【解析】【详解】由电路图知，两只灯泡串联，电压表测量灯泡L1两端的电压，电流表测量通过电路的电流；A．如果灯L1断路，两灯都不能发光，电流表示数减小为零，电压表示数增大；将灯L1、L2位置互换后，整个电路断路，所以电流表、电压表指针均不动，故A符合题意；B．如果灯泡L1短路，L1不能发光，电流表示数增大，电压表示数减小；将两只灯泡互换位置后，电流表指针偏转，电压表指针也偏转，故B不符合题意；C．如果灯泡L2短路，电流表、电压表示数都增大，故C不符合题意；D．如果灯泡L2断路，整个电路断路，所以电流表、电压表指针均为0，故D不符合题意。

2．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。

【详解】(1)在家庭电路中，开关应连接在火线的一侧，因此，当把台灯接入电路时，为了安全，应将台灯插头的D插脚接火线；(2)导线与灯丝串联，根据焦耳定律，电流与通电时间相同时，灯丝的电阻大，所以产生的热量多，因此出现灯丝热的发红，而与之相连的导线却几乎不发热的原因；(3)当闭合S时，该灯泡不能发光且电路中的空气开关跳闸，出现的情况可能是接入用电器功率过大，也可能是用电器短路。

初三物理中考电路故障专题练习初三第七讲：电路故障1.XXX在做功课时发现台灯不亮，经过检查发现书桌边的插座有问题。

他用测电笔检查后发现其中一个孔能使测电笔的氖管发光。

这可能是因为书桌边的插座与零线或火线断开了。

2.XXX家新装了一台3kW的空调机，试用了一会儿后家里突然停电，检查后发现熔丝断了。

这可能是因为电路中用电器的总功率过大，导致熔丝烧断。

3.XXX在开着空调的书房里复功课，当妈妈把电饭煲的插头插入插座时，家里的空气开关跳闸了。

这可能是因为电饭煲插头内部发生了短路，导致电路中电流过大，引起了跳闸。

4.在炎热的夏天，居民家里的空调、电扇都在使用，导致电路火灾时有发生。

调查发现，起火原因是电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮。

根据物理知识，超负荷是指电路中的电流过大，而导线发热引燃外面的绝缘皮的理论依据是电阻发热。

预防这种火灾发生的措施是要注意用电器的总功率，不要超过电路的承载能力。

5.在电学实验中，遇到断路时，常用电压表来检测。

某同学遇到了电路故障，用电压表进行测量，发现灯不亮，可能是开关接触不良、灯泡灯丝断了或电阻出现断路。

6.在图所示的电路中，当开关K闭合时，灯L1、L2均不亮。

某同学用一根导线去查找电路的故障。

他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮，然后并接在灯L2两端时发现两灯均不亮。

由此可以判断灯L1断路。

3、根据图示电路，同学发现闭合开关后灯泡不亮，电流表无示数，电压表有示数。

可能的故障是断路或短路，具体是A、a、b间断路、C、e、f间断路或D、e、f短路。

4、在图示电路中，电源电压不变。

闭合开关K后，灯L1、L2都亮。

过了一段时间后，其中一盏灯突然变亮，电压表V1的示数变小，电压表V2的示数变大。

这一现象的原因可能是灯L1断路、灯L2短路。

5、根据图示电路，当开关K闭合时，整个电路不会发生短路，电流表示数不变化。

题组二：在并联电路中1、根据图示电路，电源电压为6V，闭合开关S后只有一只灯泡发光，电压表V的示数为6V。

中考物理总复习《电路故障分析》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1.如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果只有R1和R2一处发生了故障，则下列判断正确的是()第1题图A. R1短路B. R2短路C. R1断路D. R2断路2.在图示电路中，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数为零，电压表有示数且不变．图中除标有序号的四根导线外其他元件正常，则出现断路的导线一定是()第2题图A. ①B. ②C. ③D. ④3.如图所示是“测量小灯泡电功率”的实验电路，正确连接电路后闭合开关，发现灯泡不亮，电流表指针稍有偏转，电压表指针几乎不动，产生这一现象的原因可能是()第3题图A. 灯泡断路B. 滑动变阻器接入电路的阻值过大C. 灯丝电阻值过大D. 滑动变阻器短路4.小华在做如图所示的实验时，闭合开关S，两灯均发光，过了一会儿，灯L1突然熄灭，他发现一个电表的示数变大，另一个电表的示数变小；他将灯L1、L2位置互换，再次闭合开关S，观察到两个电表指针均不动，若电路中只有一处故障，则一定是()第4题图A. 灯L1短路B. 灯L1断路C. 灯L2短路D. 灯L2断路5.小明同学按图示连接好电路，闭合开关后发现，甲乙两灯泡均不亮．然后他拿来一根导线直接连在甲灯泡两端，此时甲乙灯泡仍不亮．于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来．根据以上现象可以推断出下列哪个结论是正确的()第5题图A. 甲灯泡断路B. 乙灯泡断路C. 甲乙灯泡都断路D. 电源坏了6.如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，检测结果如下表所示．则电路中的故障是()测试点a、b b、c c、d电压表示数有示数无示数有示数A.B. 小灯泡L断路C. 滑动变阻器R断路D. 滑动变阻器R短路7.在探究串联电路电压特点时，某同学设计的电路如图所示．对于下列实验过程中出现的现象及分析正确的是()第7题图A. 开关闭合后，如果灯泡L2不亮、L1亮，一定是L2灯丝断了B. 如果只有灯泡L1开路，则开关闭合后电压表示数一定为零C. 如果只有灯泡L2开路，则开关闭合后电压表示数一定为零D. 开关闭合后，如果电压表示数为零，灯泡L2一定不发光二、填空题8.如图所示电路，开关S闭合后，两灯均发光，电压表测的是灯________(选填“L1”或“L2”)两端电压．一段时间后，两灯均熄灭，但电压表有读数且示数较大，电流表无读数，则故障可能是________(选填“L1短路”“L1断路”或“L2断路”)．第8题图9.小芳用铅笔芯制作如图所示的“模拟调光灯”．闭合开关后，左右移动回形针，小灯泡始终不亮．为检查电路故障，小芳将电压表接到A、B两点，测得电压为3.0 V，则A、B间________(选填“短路”或“断路”)，这种故障可能的情况是____________、________________________．第9题图10. (2021上海)在如图所示的电路中，闭合开关S后，至少有一个电表发生偏转，已知电路中只有一处故障，且发生在电阻R1或R2上．请写出两电表的偏转情况及其对应的故障．________________________________________________________________________.第10题图参考答案1.【答案】A2.【答案】B3.【答案】B4.【答案】B5.【答案】B6.【答案】C7.【答案】C8. L1L1断路9.【答案】断路小灯泡灯丝断了A、B间接触不良10.【答案】若电压表示数不变，电流表示数变大，则R1短路；若电流表示数变大，电压表示数变小，则R2短路。

初中物理根据欧姆定律判断电路故障精选含答案解题技巧：①电路故障一般就断路、短路两种②做选择题时，同学们可以从选项出发，逐一分析，看谁满足题目要求 ③做填空题时，同学们应该根据题目信息，分类讨论短路和断路两种情形 例题剖析如图所示电源电压恒为U ，电阻R 1、R 2的阻值均为R 0，闭合开关S ，只有两个电表的指针发生偏转，若电路中仅有一处故障，且只发生在R 1、R 2上。

下列判断正确的是( ) A 若R 1断路，则A 的示数为0，V 1的示数为U B.若R 2断路，则A 的示数为0，V 1的示数为U C.若R 1短路，则A 的示数为0R U，V 1的示数为0 D.若R 2短路，则A 的示数为0R U，V 1的示数为0 思路解析AB 选项：根据电路图可知，闭合开关S ，两电阻串联，电流表A 测电路中的电流，电压表V 1测量电阻R 1两端的电压，电压表V 2测量电阻R 2两端的电压。

闭合开关S ，如果R 1断路，则电流表和V 2无示数,只有电压表偏转；如果R 2断路，则电流表和V 1无示数，只有电压表V 2偏转，故AB 错误；C 选项：若R 1短路，电压表V 1示数为为0，电压表V 2示数为电源电压，则电流表A 示数为I=2R U =0R U，故C 正确； D 选项：若R 2短路，则电压表V 2示数为0，电压表V 1示数为电源电压，指针偏转，电流表A 示数为I=1R U =0R U，故D 错误。

专题精炼1、如图所示的电路中，闭合开关S ，灯泡L不亮，电压表有示数，对于故障分析，下列判断正确的是（AD ）A、可能是灯泡L短路B、可能是定值电阻R短路C、可能是灯泡L断路D、可能是定值电阻R断路2、在如图所示的电路中，当开关S闭合时，电灯不亮，电流表无读数，电压表读数为电源电压，以下不可能的情况是（AD）A、电流表中断路，L1和L2都完好B、L1灯丝断路，电流表和L2都完好C、L2灯丝断路，电流表和L1都完好D、L1和L2灯丝都完好，而电流表短路3、甲、乙、丙三只灯泡，按如图所示连接时恰好都能正常发光。

专题：电路故障问题考点1：故障问题基础知识1.故障类型：短路和断路，区别------①断路：没有电流 ②短路：有电流且电流很大2.串并联电路故障特点：①串联电路：1断全断，1短1通②并联电路：1断1通，1短全短3.电压表串联在电源两极上---测电压电压（此时串联在电路中的用电器不工作）如下图：4.检测故障（断路或者短路）位置：①电压表②电流表或者导线考点2：串联电路故障分析---先根据有无电流判断故障类型，再根据电压表有无示数判断故障位置1. 断路故障，如右图判断步骤： （1）无电流（L 1和L 2灯都不亮或者电流表无示数） 断路（2）断路位置---------看电压表有无示数①电压表有示数且接近电源电压，则 L 1 断路（圈内断路----与电压表并联的用电器断路）②电压表无示数，则 L 2 断路（圈外断路----并联之外的用电器断路） 2.短路故障 （1）有电流且电流变大（其中一盏灯亮或者电流表有示数） 短路（2）短路位置---------看电压表有无示数①电压表有示数且接近电源电压，则 L 2短路（圈外断路----与电压表并联之外的用电器短路） ②电压表无示数，则L 1 短路（圈内短路----与电压表并联的用电器短路）2. 实验电路的故障分析--如图2根据电表判断故障问题 （1）电流表无示数 断路判断故障类型 判断故障类型图1①电压表有示数且接近电源电压 ：定值电阻R 1断路②电压表无示数： 滑动变阻器R 断路（2）电流表有示数且示数变大 短路考点3：并联电路故障分析----只考断路问题（1断1通）如图4：R 1、R 2并联，发现只有一盏灯发光电压表示数不变------谁不工作谁断路（1）电流表有示数，L 1工作，说明L 2断路（2）电流表无示数，L 2工作，说明L 1断路考点4：用导线检测故障例题1：如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S ，发现两灯均不发光，于是他用一根导线分别连接到ab 、bc 、cd 和ac 两点，灯L 1、L 2均不发光，再用导线连接到bd 两点时，灯L 1发光，L 2不发光，由此判定电路的故障可能是（ ）A ．开关S 断路B ．灯L 1与开关S 均断路C ．灯L 2断路D ．灯 L 2与开关 S 均断路方法：用电器短路是指用一根导线将某个用电器的两端连接起来，被短路的用电器中无电流通过。

1、如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之间时，电压表示数为0，将电压表并联在bc之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是（）A 、L2断路B 、L2短路C 、L1断路D 、L1短路2、在图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．一段时间后，发现电表的示数发生了变化，已知电路中只有一处故障，且只发生在电阻R1或R2上，则下列判断中正确的是（）A 、若电压表V示数变小，一定是电阻R1短路B 、若电流表A示数变小，一定是电阻R2断路C 、若电压表V与电流表A示数的比值不变，一定是电阻R2短路D 、若电压表V与电流表A示数的比值不变，一定是电阻R1断路3、如图所示，当闭合开关S时，电灯L1和L2都不亮，电流表示数为零，电压表示数为电源的电压，则下列分析中错误的是（）A 、电流表断路，电灯L1和L2完好B 、L1灯丝断路，电流表和L2完好C L2灯丝断路，电流表和L1完好D L1、L2灯丝都断路，而电流表完好4、如图所示，电源电压保持不变，滑动变阻器上均标有“2A 20Ω”字样，通过哪几个电路图可测出RX的阻值（）A 、甲、丙B 、乙、丙C 、甲、乙D 、甲、乙、丙5、如图所示，开关S闭合后，灯L1、L2发光．过一会儿，两灯突然熄灭，电压表有明显示数，由此判断电路的故障是）A 、开关S接触不良B 、灯L1断路C 、灯L2断路D 、灯L2短路6、如图是小丽同学研究串联电路中电流、电压特点的实物连线图，当开关闭合时，灯L1亮，灯L2不亮，电流表有示数，则故障原因可能是（）A 、L1断路B 、L1短路C 、L2断路D 、L2短路7、在如图所示的电路中，电源电压保持不变．闭合电键s，电路正常工作．过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是（）A 、灯L断路B 、灯L短路C 、电阻R断路D 、电阻R短路8、在如图所示的电路中，闭合电键S，电路正常工作．一段时间后灯L熄灭，电路中只有一处故障，且只发生在灯L或电阻R上，若将一个完好的电压表并联在电阻R两端，则（）A 、电压表有示数，一定为电阻R断路 B 、电压表有示数，一定为灯L短路C 、电压表无示数，一定为灯L断路D 、电压表无示数，一定为电阻R短路9、在如图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．过了一会儿，灯L突然熄灭，两个电表中只有一个电表的示数变小．若整个装置除了灯L和电阻R以外，其余都完好，那么下列判断中正确的是（）A 、一定是灯L断路B 、一定是电阻R断路C 、可能是灯L短路D 、可能是电阻R短路10、小明同学按照如图所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有示数．则故障原因可能是（）A 、L1断路B 、L1短路C 、L2断路D 、L2短路11、在图示电路中．闭合电键S，电路正常工作．过了一会儿，灯L熄灭，两个电表的示数，一个变大、另一个变小，合理的判断是（）A 、若电压表示数变大，可能是灯L短路B 、若电压表示数变大，可能是电阻R短路C 、若电流表示数变小，一定是灯L断路D 、若电流表示数变小，一定是电阻R断路12、小红在做测定灯泡电阻的实验中，将正常的电流表、电压表接入电路，当闭合开关后，发现电流表有读数，电压表读数为零，移动滑动变阻器滑片时电流表读数有变化，电压表读数始终为零，其原因可能是（）A 、滑动变阻器接触不良B 、开关接触不良C 、小灯泡两端短路D 、灯泡的钨丝断了13、现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是（电源电压末知）（）14、如图所示R0阻值已知，Rx未知，电源电压未知，下图不能测出Rx阻值的是（）15、若R0已知，利用下列各电路图，不能求出小灯泡电阻的是（）16、下列各图，不能测出电阻RX的阻值的是（电阻R0已知）（）17、在只有一只电表的情况下，小明设计了如图所示的四种电路，电阻R0已知，当通过闭合或断开电路中的不同开关时，你认为能够测算出未知电阻Rx阻值的电路是18、小明做电学实验，通过改变滑动变阻器R3电阻的大小，依次记录的电压表和电流表的读数如下表示，分析表格中实验数据．可推断小明实验时所用的电路可能是哪一个（）如图所示电路，闭合开关S，灯L不亮，电压表有示数。

一、初中物理家庭电路故障的分析问题1．如图所示，当开关S 闭合后，发现电灯L 不亮，用测电笔测试c 、d 两点时，氖管都发光， 测试a 、b 两点时，只有a 点氖管发光，则故障可能是A ．火线与零线短路B ．b 、c 之间某处断路C ．a 、d 之间某处断路D ．电灯的灯丝断了 【答案】B 【解析】 【详解】A ．若火线与零线短路，闭合开关时，电灯 L 不亮，用测电笔测试 a 、b 、c 、d 两点时，氖管都不发光，，故A 项不符合题意；B ．b 、c 之间某处断路，灯不亮，a 、d 、c 点都会使试电笔氖管发光，故B 项符合题意；C ．a 、d 之间某处断路，c 点不能使试电笔氖管发光，故C 项不符合题意；D ．若电灯的灯丝断了，灯不亮，c 点不能使试电笔氖管发光，故D 项不符合题意。

2．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。

将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。

【答案】台灯处短路 灯丝与导线串联，由2Q I Rt =知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多 【解析】 【分析】 【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。

[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为灯丝与导线串联，由2Q I Rt =知，流过它们的电流和经历的时间相同，灯丝电阻大于导线电阻，所以发热多。

3．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。

1、某同学做实验时，如下图连接电路，闭合开关后，灯泡正常发光，但安培表指针不动，伏特表有读数，那么有可能是（ ）A ．安培表已被烧坏，致使电路不通B ．安培表完好，但未与导线接牢C ．灯L 的灯座接线处短路D ．安培表被短路为电源电压，以下不可能的情况是：（）Ａ、电流表中断路，Ｌ１和Ｌ２都完好 Ｂ、Ｌ１灯丝断路，电流表和Ｌ２都完好Ｃ、Ｌ２灯丝断路，电流表和Ｌ１都完好 Ｄ、Ｌ１和Ｌ２灯丝都断路，而电流表完好3、如图所示，S 闭合后，两个灯泡均不发光，电流表的指针也几乎不动，但电压表的指针确有明显的偏转，该电路的故障可能是：（ ）A ．电流表坏了或未接好。

B ．L 2的灯丝烧断或灯座与灯泡没接触。

C ．L 1和L 2的灯丝都被烧断。

D ．L 1的灯丝被烧断或没接好。

4、某同学做实验时，如图连接电路，闭合开关后，灯泡不能发光，但电流表指针偏转幅度太大，电压表没有示数，那么有可能是（ ）A ．电压表已被烧坏，致使没有示数B ．电流表完好，但未与导线接牢C ．灯L 的灯座接线处短路D ．电压表被短路5. 按图示的电路进行实验，当闭合电键后发现电流表指针不动，电压表读数正常，则可能出现的情况是（ ）A.安培表坏了，电流无通路B.电源的正、负极接反了C.灯泡的灯丝断了，或连接电流表的两根接线碰线了D.电流表的量程选得不合适6．某同学连接了如下图所示的电路，闭合开关S 后，发现灯不亮，为检查电路故障，他用电压表进行测量，结果是Uae=3V ,Uab=0,Ubd=0,Ude=3V 。

则此电路的故障可能是（ ）A. 开关S 接触不良B. 小灯泡灯丝断了C. d 、e 间出现断路D. e 、f 间出现断路7．如下图所示的电路中，电源电压为6V ，当开关S 闭合后，只有一只灯泡发光，且电压表V 的示数为6V ，产生这一现象的原因可能是（ ）A. 灯L 1处短路B. 灯L 2处短路C. 灯L 1处断路D. 灯L 2处断路8．在图4所示的电路中，电源电压不变，闭合开关S 后，灯L 1、L 2都发光。
