PE-RT地暖管材的施工安装流程

PE-RT地暖管无毒、无味、无污染，属绿色环保管材各项卫生指标均符合国家标准。

耐酸、耐碱，抗蠕变，抗老化，优异的长期静液压和抗冲性能。

内外壁光滑，流体阻力小；安装简便、可靠，采用先进的热熔接法，绝无渗漏。

低温热水地板辐射采暖系统，敷设地面填充层内的加热管，应根据耐用年限要求，使用条件级别，热媒温度及工作压力，系统水质要求，材料供应情况，施工技术条件和投资费用等因素，综合评价选择确定。

PE-RT是耐热聚乙烯，即乙烯与辛烯的高分子共聚物。

PERT地暖管质量轻、易于运输、安装施工，具有良好的柔韧性、使其铺设时方便经济、管道在地暖施工时可以通过盘管和弯曲等方法减少管件的使用量、降低施工成本，管道弯曲半径可以小到管道外径的5倍，在弯曲部分的应力可以很快得到松弛、不会出现“回弹”现象、便于施工操作、从而避免在使用过程中由于应力集中而引起管道在弯曲处出现破坏的现象，管内摩擦损失小、脆裂温度低、管材具有优越的耐低温性能、因此在冬季的情况下也可以地暖施工、并且在弯曲管道时无需预热，耐化学腐蚀性好、不生锈、使用寿命长，在工作温度为70度、压力为0.6Mpa条件下、地暖管可安全使用50年以上。

一、PE-RT地暖管优势：1.耐高温性强（可达110°C）2.抗冲击强度3.低温情况下柔韧性良好（可达-40°C）4.低温下抗脆裂性强5.抗蠕变性好6.安全卫生二、PE-RT地暖管特点：1、质量轻，易于运输、安装、施工；2、地暖管具有良好的柔韧性，使其铺设时方便经济。

生产的管材在施工时可以通过盘卷和弯曲等方法减少管件的使用量，降低施工成本；3、管材弯曲时，在弯曲部分的应力可以很快得到松驰，不会出现“回弹”现象，便于施工操作，从而避免在使用过程中由于应力集中而引起管道的弯曲处出现损坏的现象；4、管内磨擦损失小，此种管的输送流体能力比同管径金属管大30%；5、脆裂温度低，具有良好的环境适应性。

管材具有优越的耐低温性能，因此在冬季低温的情况下也可以施工，并且在弯曲时管道无需预热。

PE-RT地热盘管施工工法一、前言PE-RT是以耐高温性聚乙烯为原料的一种采暖专用管道，高效节能，热稳定性好，可用于热水的非交联的聚乙烯管，也可叫做耐高温非交联聚乙烯管。

在物质极度发展和能源紧缺的今天，高效节能变得异常重要，PE-RT管材的有异性尤为突出。

在施工方面，PE-RT管材有许多注意的地方，我们将浅谈一下。

二、PE-RT管材简介：2.1管材特点：2.1.1不易造成室内污浊空气对流，地表温度高于室内上部温度，室温自下而上逐渐递减。

2.1.2管材的弯曲性良好，施工方便：弯曲半径最小为5倍直径，弯曲部分的应力可以很快得到松弛，可避免在应力集中部位弯曲处出现水压冲击。

PE-RT管可热熔连接，因而如果损坏，维修起来方便。

2.1.3稳定性和长期的耐压性能较好：管材匀质性好，性能稳定，具有良好的抗热性能。

2.1.4安全性高，抗冲击性能好，可在低温环境下运输、施工。

2.1.5耐老化、寿命长：在工作温度70℃，压力0.8MPa条件下，PE-RT管可安全使用50年以上。

2.1.6运行费用低，不占用使用面积，并可分户供热计量收费。

2.2原材：原料为PE-RT，应用特殊的分子和合成工艺生产的一种中密度聚乙烯，它采用乙烯和辛烯共聚的方法，具有独特的分子结构，以提高PE管的耐热性，并保留了PE管的良好的柔韧性，高热传导性和惰性，同时耐压性更好。

三、PE-RT管材生产及施工执行标准：3.1生产执行标准：PE-RT地暖管的执行标准是CJ/T175-20023.2施工执行标准：《地面辐射供暖技术规程》JGJ142-2004，J365-2004四、安装的依据：现行《民用建筑给水供热水地板辐射采暖用塑料管及铝塑管设计与施工验收再行规定》。

采暖专业有关技术标准，以及建设单位要求和设计提供的有关条件。

五、施工工艺：5.1工艺流程5.2施工准备阶段5.2.1施工应具备条件：A、必须具有施工能力和资质的施工队伍才能进行PE-RT管材的安装。

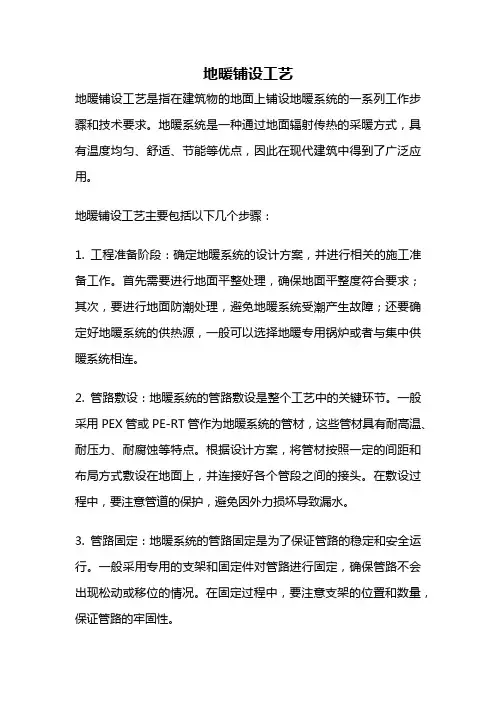

地暖铺设工艺地暖铺设工艺是指在建筑物的地面上铺设地暖系统的一系列工作步骤和技术要求。

地暖系统是一种通过地面辐射传热的采暖方式，具有温度均匀、舒适、节能等优点，因此在现代建筑中得到了广泛应用。

地暖铺设工艺主要包括以下几个步骤：1. 工程准备阶段：确定地暖系统的设计方案，并进行相关的施工准备工作。

首先需要进行地面平整处理，确保地面平整度符合要求；其次，要进行地面防潮处理，避免地暖系统受潮产生故障；还要确定好地暖系统的供热源，一般可以选择地暖专用锅炉或者与集中供暖系统相连。

2. 管路敷设：地暖系统的管路敷设是整个工艺中的关键环节。

一般采用PEX管或PE-RT管作为地暖系统的管材，这些管材具有耐高温、耐压力、耐腐蚀等特点。

根据设计方案，将管材按照一定的间距和布局方式敷设在地面上，并连接好各个管段之间的接头。

在敷设过程中，要注意管道的保护，避免因外力损坏导致漏水。

3. 管路固定：地暖系统的管路固定是为了保证管路的稳定和安全运行。

一般采用专用的支架和固定件对管路进行固定，确保管路不会出现松动或移位的情况。

在固定过程中，要注意支架的位置和数量，保证管路的牢固性。

4. 系统测试：地暖系统敷设完成后，需要进行系统测试，确保系统的正常运行。

测试包括两个方面：一是进行压力测试，检测管路的密封性能，确保没有漏水现象；二是进行温度测试，检测地暖系统供热的效果和温度均匀性。

测试合格后，方可进行后续工作。

5. 地面铺装：地暖系统敷设完成后，需要进行地面的铺装工作。

一般可以选择瓷砖、地板、地毯等材料进行铺装，根据需求和设计方案选择合适的铺装材料。

在铺装过程中，要注意与地暖系统管路的配合，确保铺装后地面的平整度和美观度。

6. 系统调试：地暖系统的调试是为了确保系统的正常运行和供热效果。

调试包括供水温度的调整、风机的调节、阀门的控制等。

通过调试，可以使地暖系统达到最佳的供热效果和舒适度。

通过以上几个步骤，地暖铺设工艺可以完成地暖系统的敷设和调试工作，使建筑物实现舒适的供热效果。

pert地暖管气压施工工艺pert地暖管气压施工工艺1. 引言•pert地暖管气压施工工艺是一种先进且高效的地暖施工方法。

•本文将介绍pert地暖管气压施工工艺的基本原理和步骤。

2. 基本原理•pert地暖管气压施工工艺采用气压作为推动力，使pert地暖管迅速铺设至需要加热的区域。

•利用气压可以快速将pert地暖管推进到墙壁、地板或其他需要加热的表面。

3. 施工步骤•准备工作1.清理施工区域，确保表面平整、清洁，并将墙角、管道等障碍物清除。

2.准备pert地暖管、压力泵、连接件、气压表等工具和材料。

•施工步骤1.将pert地暖管连接好，确保连接牢固。

2.在施工区域选择一个起点，将pert地暖管一端与气压泵连接。

3.启动气压泵，增加气压直到管道畅通为止。

4.将pert地暖管沿着要加热区域的路径推进，同时保持一定的顺序和距离。

5.所有pert地暖管铺设完毕后，检查连接是否牢固、气压是否正常。

6.接下来可以进行地暖系统的其他施工步骤，如加压测试、安装温控器等。

•注意事项–在施工过程中，要注意管道连接处的气密性，确保施工质量。

–使用气压时，保持稳定的压力，过高或过低都会对施工产生影响。

–若地暖管路经过弯曲处，要注意避免过度弯曲导致管道损坏。

4. 总结•pert地暖管气压施工工艺是一种快速、高效的地暖施工方法。

•这种工艺能够将pert地暖管快速推进到地板、墙壁等需要加热的表面。

•在施工过程中需严格按照步骤操作，注意施工质量和安全。

以上是pert地暖管气压施工工艺的基本介绍，希望能对相关人士有所帮助。

5. 应用范围•pert地暖管气压施工工艺适用于各种建筑类型，包括住宅、商业和工业建筑等。

•该工艺可以应用在地板、墙壁、天花板等不同表面的加热需求中。

6. 优势与不足•优势–施工速度快：相比传统施工方法，pert地暖管气压施工工艺可以显著缩短施工时间，提高效率。

–施工质量高：使用气压铺设地暖管，可以保证地暖管的牢固连接，减少漏水和故障的风险。

PE-RT地暖盘管施工工艺施工程序一、地暖设计步骤1、地暖方案设计：①根据建筑施工图及相关数据，计算建筑物热负茶。

②与建筑其他相关专业（水、电、装饰等）协调地暖系统设计有关间距。

③确定集配装置（分水器）的位置。

2、地暖施工设计：①计算建筑物的有效散热负荷。

②计算建筑物的有效散热面积。

③地暖系统布置及水力计算。

④其他附属设备选择。

⑤与相关专业会签，并经审核绘制出正式施工图。

注：(1)、豆石混凝土回填为必须，可由华夏地暖或装修公司按混凝土施工规范提供；(2)、自动温控系统为非必须，根据具体情况选择，华夏地暖建议使用自动温控；(3)、保温板厚度根据深化设计确定(4)、地暖管管径可选φ20或φ16；(5)、热源与分集水器联接推荐使用皮尔萨PPR家装热水管或菲时特PE-RT家装热水管，管径根据深化设计确定。

分水器各部位名称、功能二、工艺流程：安装准备-- 备料-- 铺防水膜-- 铺聚苯板-- 铺钢网-- 固定钢网-- 排管-- 打压试验-- 捣砼-- 安装分配器-- 调试。

①安装准备：熟悉图纸和现场环境。

②根据图纸准备材料，包括辅材。

③铺防水膜。

④保温板铺设要平整，切割整齐，相互联接缝要紧密。

⑤钢丝网排列要整齐，连接处要用铅丝绑扎，并用钢钉固定在地面上。

⑥排管时不得将管材扭曲和折叠，并用专用扎带固定在钢丝网上。

⑦进行水压试验，最小试验压力不得低于0.6Mpa，一般可升到0.8-1Mpa，然后稳压，稳压时间为30分钟。

压降不超过0.05Mpa，即为试压合格。

⑧带压充填砼。

⑨分水器安装要平整。

排气阀要高出地面。

⑩综合调试。

四、施工依据《地面辐射供暖技术规程》JGJ142-2004，J365-2004施工应具备条件1、设计图纸及其他技术文件齐全，并已会审。

2、经批准的施工方案或施工组织设计，已进行技术交流。

3、具有施工资质的施工力量和机关，能保证定量施工。

4、施工用水、电、材料储放场地临时设施。

5、施工现场：墙面已抹灰，地面找平层已做。

本项目为某住宅小区地暖管道工程施工，位于XX市XX区，总建筑面积约为XX万平方米。

工程采用地暖管道系统，供热方式为集中供热。

地暖管道施工范围为厨房、卫生间、卧室、客厅等区域。

二、施工依据1. 设计施工图纸和有关技术文件；2. 施工手册；3. 国家现行有关标准；4. 施工现场条件；5. 公司类似工程的经验。

三、施工准备1. 技术准备：组织施工人员学习设计施工图纸、施工手册等相关技术文件，确保施工人员掌握地暖管道施工的技术要求。

2. 材料准备：所有材料进场前必须有质量合格证明文件，规格、型号及性能技术指标应符合国家现行有关标准的规定。

主要包括：（1）加热管：采用PE-RT地暖管，管材规格为De20/2.3（S5）；（2）连接管：连接分水器与表箱之间的连接部分，采用PE-X管材；（3）保温层：30厚复合铝箔挤塑聚苯乙烯保温板；（4）填充层：采用C15豆石混凝土，厚度为60mm；（5）其他辅助材料。

3. 机具准备：细石混凝土搅拌机、泵送设备、专用扳手、电动试压泵、锯条、手锤、活扳手、手动试压泵、刮刀、水平仪等。

四、施工工艺1. 施工顺序：先进行保温层施工，然后进行填充层施工，最后进行地暖管道安装。

2. 保温层施工：按照设计要求，将保温板铺设在基层上，用胶粘剂粘贴牢固。

3. 填充层施工：采用C15豆石混凝土，厚度为60mm，混凝土浇筑前应清理基层，确保基层平整。

4. 地暖管道安装：（1）按照设计图纸，将加热管铺设在填充层上，管材间距应符合设计要求；（2）加热管连接处采用专用接头连接，确保连接牢固；（3）安装分水器、集水器等设备，并与加热管连接；（4）进行水压试验，确保管道系统无泄漏。

五、施工质量控制1. 材料质量：所有材料进场前必须进行验收，确保符合国家现行有关标准；2. 施工质量：严格按照施工工艺进行施工，确保施工质量；3. 水压试验：进行水压试验，确保管道系统无泄漏；4. 工程验收：按照设计要求和规范进行工程验收。

P E R T管道施工工法This model paper was revised by the Standardization Office on December 10, 2020目录一、适用范围二、操作要点三、使用机具四、施工方法1、工艺流程2、材料检验3、管道布置4、管道连接5、管道固定6、管道系统的试压与验收7、管槽回填及标识8、施工过程中注意事项五．结果评定地暖PERT塑料复合管安装施工工法一、适用范围本工法适用于采暖管道采用地暖PERT塑料管埋地的安装工程。

二、操作要点1、埋地或明覆的金属管道与地暖PERT 塑料管的连接，应采用PERT 内丝转换连接。

2、地暖PERT 塑料管热熔时电压、电流、环境、温度、湿度等要求较高，所以在施工过程中要特别注意，热熔前要认真做试件，严格按施工规范进行操作，并对热熔口做好记号，以防止出现热熔未熔合、有裂纹等现象。

3、热熔面应清洗干净、热熔面管口应平齐。

三、使用机具使用的机具主要包括：电热熔机、PERT 专用剪刀。

四、施工方法1、工艺流程2、材料检验管材、管件的验收2.1.1接受管材、管件必须进行验收。

验收内容包括：产品合格证、质量保证书、各项性能检验报告、规格数量、包装情况及管材、管件的质量等。

2.1.2 验收管材、管件时，应在同一批中抽样，并按现行质量《建筑给水排水及采暖质量验收规范》的规定内容进行检查，必要时进行全面检测。

存放2.2.1管材管件应存放在通风良好、温度不超过40℃的库房或简易场地。

不允许与火焰及高温物体接触。

若存放时间较长则应有遮盖物。

2.2.2管才应水平堆放在平整的支撑物或地面上，堆放高度不宜超过1.5m。

搬运2.3.1管材在搬运装卸过程中，应避免管材包装袋破裂。

不得抛掷，拖拽，不允许与硬物利器碰撞。

2.3.2寒冷天搬运管材、管件时，严禁剧烈撞击，小心轻放。

2.3.3内丝、外丝转换接头应单独存放，应注意防护丝扣损坏。

3、管道布置在沟槽内铺设管道时，应先清理管槽内杂物，管沟清理干净，对管槽标高进行复测，检查是否符合设计要求，然后在管槽底部敷设保温板（保温板一般选用聚苯板），保温板应铺满管槽地面，管道敷设在保温板中间。

地暖系统施工步骤及安装规范地暖系统是一种通过地板、地面或墙壁散发热能的采暖方式，其优点包括舒适、经济、高效等。

下面是地暖系统施工步骤及安装规范的详细介绍。

一、施工步骤：1.设计与准备：确定施工区域，进行初步设计，计算热负荷，并选择适合的地暖系统类型。

然后根据设计图纸及材料需要准备材料。

2.地面处理：清理施工区域，确保地面平整、干燥、无杂物。

若地面不平整，则需要进行打磨、填补等处理。

3.安装防潮膜与保温层：铺设防潮膜，以防止水汽从地面渗透进入地暖系统。

然后上铺保温层，以减少热量损失。

4.安装地暖管道：根据设计图纸确定地暖管道的布局和铺设方式。

地暖管道可以将地暖系统分为湿式与干式两种，分别采用不同的铺设方式。

湿式铺设：将地暖管道埋在水泥砂浆层中。

先安装定位器，确定地暖管道位置。

然后将管道安装在定位器上，固定在地面上。

最后铺水泥砂浆层，厚度一般为3-5cm。

干式铺设：将地暖管道置于铝板热导板上。

热导板通常是铝合金材质，具有良好的热导性。

将热导板铺在保温层上，然后安装地暖管道在热导板上。

5.测试与修复：完成地暖管道的铺设后，需要进行测试。

通过对地暖系统进行压力测试和温度测试，确保系统正常工作。

若有漏水或温度失控等问题，则需要进行修复。

6.安装控制设备：安装地暖控制设备，包括温控器、循环泵、电磁阀等。

温控器用于调节地暖系统的温度，循环泵用于循环传输热水，电磁阀用于控制水流的通断。

7.地面铺设：最后一步是进行地面铺设，可以选择地砖、地板等装饰材料。

地暖系统一般需要留出一定的空隙，以保证热量的散发。

二、安装规范：1.设计合理：地暖系统的设计需符合热负荷计算及当地的气候条件。

同时考虑到施工区域的大小、高度等因素，确保地暖系统能够满足采暖需求。

2.材料选择：选择符合国家标准的地暖管道，如PE-RT管、PEX管等。

保温层材料可以选择聚苯板、聚氨酯泡沫等。

其他附件材料也需要符合相关规范。

3.施工规范：施工过程中需要确保地暖管道的完整性和稳固性，避免弯曲、破损等。

PE-RT地暖管材的施工安装流程1.施工流程图2.安装地暖管之前首先要对地面进行找平,其次要在地面铺设一层隔热板或设有复合面层的隔热板，将隔热层铺设平整,并用钢钉固定.3.在配管时要依据室内面积大小以及温度需要来进行配管，室内配管主要有以下几种方式：直热式、旋风式复式、往复式、旋风式单式等。

4。

PE—RT管材弯曲时无需加热,用双手即可弯曲,双手握住管材，轻轻弯曲到所需角度后，地暖管的弯曲半径不小于管道外径的8倍，使用固定卡子固定即可,弯曲处每间隔300px用卡钉固定。

5.管线铺设时要按照设计要求进行铺设，铺设的管道要求横平竖直,且都在同一直线上，并在隔热层的标识处进行固定，直管处每间隔1250px用卡钉进行固定，防止管材变形。

6。

当一个房间的地暖管铺设完毕后，依次按照顺序铺设钢丝网，灌输水泥砂浆，在铺设地面，由原始地面铺至地面的高度为70—100mm,铺设钢丝网能够将地暖管散发的热量有效的、均匀的散发出来,保持地板的受热均匀，铺设的钢丝网宜采用直径2。

5mm，网格长、宽为50mm的钢丝网。

7.当所有的管材安装完毕后，将各个房间安装的管材统一汇集至分水器安装处,为防止局部地面温度过高，加热管始末端穿出地面距分水器1m长的管段，应设置套管等保温措施，也能够有效的防止在铺设地板的时候，地板边缘对管材造成划伤,避免以后使用过程中出现漏水等现象.PE-RT地暖管材8.安装分水器时要将分水器固定于墙壁或专用箱体内，当水平安装时,分水器在上，集水器在下，中心距为200mm，集水器中心距地面不小于300mm;当垂直安装时分水器下端距地面应不小于150mm，地暖管与分水器牢固连接后，应对每一环路逐一进行清洗,直至管道内流出清水为至。

9。

管材安装完毕后，应在管材隐蔽前必须对管材进行水压试验,试压前应通过分水器将水缓慢注水，同时将管道内空气排空，试验压力为管材工作压力的1.5倍，并且不能小于0.6MPa,当浇入混凝土填充层之前和混凝土填充层养护期过后，分别进行系统水压试验,试验压力应以系统顶点工作压力加0.2MPa，且系统顶点的试验压力不小于0.4MPa。

地暖管安装施工方案一、前期准备工作1.根据建筑结构和使用要求，确定地暖管的布置方案，并编制详细的管道布置图纸。

2.准备所需的材料和工具，包括地暖管、管道支撑、接头、阀门、保温材料、焊接设备等。

3.整理施工现场，清理杂物，确保施工区域干净整洁。

4.安排施工人员，确保施工队伍组成合理，具备相关的技术和经验。

二、地暖管的安装1.根据布置图纸，确定地暖管的位置和长度，从供热设备的出口开始进行安装。

2.首先，按照规定的距离和高度安装管道支撑，确保管道的稳固和均匀分布。

3.开始安装地暖管，先根据布置图纸的指示进行切割，然后使用接头连接管道。

4.在连接管道时，需注意接头的选择和安装方式，确保连接处密封可靠。

5.安装完毕后，使用焊接设备对接头进行焊接，确保焊缝牢固。

三、管道的压力测试1.完成地暖管的安装后，需要进行管道的压力测试，以确保管道的质量和安全性。

2.首先，关闭一切与地暖管有关的阀门，并排空管道中的空气。

3.使用专用的测试设备对管道加压至指定的压力，并保持一段时间。

4.在测试过程中，检查各个部位是否有泄漏现象，如有泄漏及时修补。

5.测试完毕后，记录测试结果，并保存测试报告。

四、保温层的安装1.在地暖管安装完毕后，需要进行保温层的安装，以减少能量损耗并提高供暖效果。

2.首先，在地暖管外围安装保温材料，如发泡塑料或玻璃棉，确保地暖管被完全包裹。

3.在保温材料外面再套上一层铝箔纸，增加保温效果。

4.确保保温材料的连接处紧密无缝，可使用胶带进行固定。

5.在保温层安装完毕后，对其进行检查，并记录施工质量。

五、系统的调试和验收1.安装完毕后，对地暖系统进行调试和验收，确保系统正常运行。

2.首先，打开地暖供热设备，调整供暖温度和水流量，观察供热效果。

3.检查各个管道和接头是否有渗漏现象，如有渗漏及时处理。

4.检查地暖系统的各项指标是否符合要求，如供暖温度、供水温度等。

5.完成调试和验收后，填写相关的验收报告，记录系统的相关情况和问题。

1. 国家相关地暖安装标准；2. 施工图纸及设计要求；3. 施工现场条件；4. 公司类似工程经验。

二、工程概况1. 工程名称：XX住宅小区地暖安装工程；2. 工程地点：XX市XX区XX小区；3. 施工范围：厨房、卫生间、卧室、客厅等区域；4. 施工内容：地暖管铺设、保温层施工、填充层施工等。

三、施工准备1. 技术准备：组织施工人员学习地暖安装技术规范，掌握施工工艺流程，确保施工质量。

2. 材料准备：（1）地暖管：选用符合国家标准的PE-RT地暖管，管材规格为De20（S5）；（2）保温层：选用30厚复合铝箔挤塑聚苯乙烯保温板；（3）填充层：采用C15豆石混凝土，厚度为60mm；（4）辅助材料：地暖专用卡钉、粘结剂、密封胶等。

3. 机具准备：细石混凝土搅拌机、泵送设备、专用扳手、电动试压泵、锯条、手锤、活扳手、手动试压泵、刮刀、水平仪等。

四、施工工艺流程1. 施工前准备：清理施工现场，确保无杂物、积水等，对楼地面进行找平处理。

2. 保温层施工：（1）将保温板铺设在楼地面，确保铺设平整；（2）用粘结剂将保温板粘贴牢固，搭接严密。

3. 地暖管铺设：（1）根据设计图纸，在地面上画出地暖管铺设路径；（2）将地暖管按照设计要求铺设在保温层上，注意管材间距和弯曲角度；（3）用专用卡钉将地暖管固定在保温层上，确保牢固。

4. 填充层施工：（1）将豆石混凝土搅拌均匀；（2）将混凝土浇筑在地暖管上，厚度为60mm；（3）用刮刀将混凝土表面刮平。

5. 试压与验收：（1）在地暖管铺设完成后，进行气压试验，确保无漏气现象；（2）气压试验合格后，进行水压试验，确保无漏水现象；（3）水压试验合格后，进行验收，确保施工质量。

五、施工注意事项1. 施工过程中，注意保护地暖管，避免损坏；2. 保温层施工时，确保粘贴牢固，无空鼓现象；3. 填充层施工时，注意混凝土浇筑均匀，表面刮平；4. 试压过程中，确保压力稳定，无异常现象。

六、施工进度安排1. 施工前准备：1天；2. 保温层施工：2天；3. 地暖管铺设：3天；4. 填充层施工：1天；5. 试压与验收：1天。

地暖管安装施工方案
地暖系统是一种舒适、高效的采暖方式，地暖管的安装施工方案对系统的使用效果至关重要。

下面将介绍地暖管安装的具体步骤和注意事项。

材料准备
在开始地暖管安装施工前，需要准备以下材料和工具： - 地暖管：使用质量符合标准的PEX管或PERT管； - 管道连接件：包括弯头、三通、直通等； - 地暖专用保温板：保证地暖系统的热效率； - 测距工具：用于测量管道敷设位置； - 热熔机：用于连接管道。

施工步骤
1.确定敷设方案：根据房间结构和功能确定地暖管的敷设方案，一般分
为螺旋式、并列式等；
2.布置管道：在地面上用测距工具标出管道敷设位置，根据设计方案进
行布置；
3.切割管道：根据实际需要，使用管道切割工具将地暖管切割成不同长
度；
4.连接管道：使用热熔机将地暖管和连接件热熔连接，确保连接牢固；
5.敷设保温板：在地暖管下铺设地暖专用保温板，提高地暖系统的热效
率；
6.系统调试：连接好地暖管后，对系统进行压力测试和泄漏检查，保证
系统运行正常。

注意事项
1.在施工过程中，要注意避免管道的弯曲和破损，确保连接部位牢固；
2.地暖管的敷设宜保持管道间距一致，避免管道交叉或错位；
3.确保地暖管与保温板之间无明显缝隙，保证热效率。

通过以上施工方案的实施，可以确保地暖管安装的质量和效果，为居民提供舒适的采暖体验。

地暖施工工艺流程材料进场→材料报验→检查作业面→固定分、集水器→铺设苯板、铺设膨胀条→铺设地暖反射膜（可预先敷设）→敷设地暖管并固定→连接分水器→设置伸缩套管→安装压力表→混凝土填充层浇筑前进行中间试压（第一次试压）→带压回填混凝土→试压（第二次试压）验收。

施工程序及技术要求（施工、安装质量控制措施）：（1）施工前，楼地面找平层应检验完毕。

（2）分、集水器的安装分、集水器用4个膨胀螺栓水平固定在墙面上，安装要牢固。

（3）在找平层上铺设保温层（如2cm厚聚苯保温板），保温层要铺设应平整、搭接严密，除固定加热管的塑料卡钉穿越外，不得有其它坏损。

（4）在保温层上铺设专用的地暖反射膜，（可预制或现场铺设）。

（5）加热管的配套和敷设按设计要求间距和走向敷设PEXa加热管，用塑料卡钉将管子固定在苯板上，直管段部分固定点的间距为0.7 -1.0米，弯曲管段部分的固定点的间距为0.2 -0.3米，大于90 °的弯曲管段的两端和中点均应固定。

加热管的弯曲半径不宜小于6倍管外径。

安装过程中要防止管道被污染，每回路加热管铺设完毕，要及时封堵管口。

埋设于填充层内的加热管禁止有接头。

（6）检查铺设的加热管有无损伤、管间距是否符合设计要求后，系统冲洗后逐回路进行水压试验，从注水排气阀注入清水进行水压试验，具体按《地面辐射采暖工程施工技术规程》要求。

（7）当边长超过6米或地面面积超过30平方米时，应按不大于6米间距设置伸缩缝，伸缩缝的尺寸为5～8mm，高度同细石混凝土垫层。

加热管穿越伸缩缝时，应设置长度不小于100mm的柔性套管。

在分水器及加热管道密集处，管外用柔性套管保护，以降低混凝土热膨胀。

（8）加热管验收合格后，回填细石混凝土，加热管保持不小于0.4Mpa的压力；垫层应用人工抹压密实，不得用机械振捣，不许踩压已铺设好的管道，垫层达到养护期后，管道系统方允许泄压。

（土建施工方承担）（9）分水器进水处装设过滤器，防止异物进入地板管道环路，水源要选用清洁水。

PE-RT管道施工要点及注意事项一、PE-RT管道施工要点1. 加热管应按照设计图纸标定的管间距和走向敷设，加热管应保持平直，管间距的安装误差不应大于10mm。

2. 加热和切割，应采用专用工具；切口应平整，断口面应垂直管轴线。

3. 加热管安装时应防止管道扭曲；弯曲管道时，圆弧的顶部应加以限制，并用管卡进行固定，不得出现“死折”；塑料管的弯曲半径不宜小于6倍管外径，4. 加热管应设固定装置。

可采用下列方法之一固定：①用固定卡将加热管直接固定在绝热板或设有复合面层的绝热板上；②用扎带将加热管固定在铺设于绝热层上的网格上；③直接卡在铺设于绝热层表面的专用管架或管卡上；④直接固定于绝热层表面凸起间形成的凹槽内。

5. 加热管弯头两端宜设固定卡；加热管固定点的间距，直管段固定点间距宜为0.5~0.7m，弯曲管段固定点间距宜为0.2~0.3m。

6. 在分水器、集水器附近以及其他局部加热管排列比较密集的部位，当管间距小于100mm时，加热管外部应采限设置柔性套管等措施。

7. 加热管出地面至分水器、集水器连接处，弯管部分不宜露出地面装饰层。

加热管出地面至分水器、集水器下部球阀接口之间的明装管段，外部应加装塑料管。

套管应高出装饰面150~200mm。

8. 加热管的环路布置不宜穿越填充层内的伸缩缝。

必须穿越时，伸缩缝处应设长度不小于200mm的柔性套管。

9. 分水器、集水器宜在开始铺设加热管之前进行安装。

水平安装时，宜将分水器安装在上，集水器安装在下，中心距宜为200mm，集水器中心距地面不应小于300mm。

二、PE-RT管道施工注意事项注意事项:①加热管在运输、装卸和搬运时，应小心轻放，不得抛、摔、滚、拖。

避免爆晒雨淋，宜储存在温度不超过40℃，通风良好和干净的库房内；与热源距离至少应保持在1m以上。

②施工过程中，应防止油漆、沥青或其它化学溶剂接触污染管线的表面。

③低温热水地面辐射供暖工程的施工，环境温度不宜低于5℃。

万年通PE-RT II预制直埋保温管安装施工工艺pe—rt II预制直埋保温管是2011年由万年通和通宝联合研发的新型复合塑料保温管材,被广泛应用在生活热水系统、供暖供暖管道系统、中央空调进回水管道系统等管道系统。

pe—rt II 工作管施工安装工艺极其严格，热熔连接工艺有三种：热熔承插热熔对接电热熔，下面来谈谈三种工艺热熔方法:一、热熔承插焊接工艺此工艺在热熔承插预制直埋保温管工作管pe—rt II管时，应注意3个要点：1。

热熔机温度控制在250-260°C 2.PE-RT II管材、管件承插时在模头里停留时间要短 3。

速度要快管材与管件再拔出时那一瞬间应迅速将管材管件进行承插。

正常操作流程是将机器调至255°C，同时准备好要热熔的pe-rt II管材管件,待热熔机器温度达到设定温度时，左手拿管右手拿管件均衡相对用力进行承插直至左右手同时感觉到管材管件已到达承插深度时迅速将管材管件拔出模头，瞬间快速将管材插入管件保持一定时间至温度冷却后，方可松手.二、热熔对接工艺此工艺在热熔承插预制直埋保温管工作管pe—rt II管分四个步骤:固定需对接的部分→铣平管材端面→熔融对接→熔接对接面1、固定需对接的部分将需焊接的PE—RT II管材、部件固定在熔焊机的夹具上，固定后的管材、部件的中心线应在同一水平面上，管壁间重合，避免高低、左右错开。

2、铣平PE —RT II管材端面铣平前应用干净的棉布将管端内外100mm以内擦拭干净，再将铣刀固定好，推动行走部铣平管端.这里需注意两个问题，一是止前应缓慢撤力，确保管端平滑（突然撤力铣刀会在管端留下槽壳),二是防止管端在加热前产生二次污染。

3、热熔对接加热板熔融对接面之前，要再次检查对口情况,如有可见缝隙、错口现象要通过调节紧固螺母等办法加以纠正。

先将热熔对接焊机加热板预热至210～220℃,然后熔融PE—RT II管端面,熔融时间一般为壁厚×10秒.这里需要注意的是，加热板的温度表示数只能做参考，其示数有时会因为环境温度及本身质量等原因与实际有一些出入。

工程名称施工单位交底部位室内 PE-RT 地暖盘管安装工序名称地暖盘管安装交底提要： PE-RT 地暖盘管安装的相关材料、机具准备、质量要求及施工工艺。

交底内容：一、施工准备( 一 ) 、作业条件1.设计图纸及其他技术文件齐全。

2.有经批准的施工组织设计或施工方案，并已进行技术交底。

3.安装各专业人员认真熟悉图纸及相关标准图集并详细绘制出各类管线位置、标高的交叉草图，在与业主、设计院和土建、装饰及其他专业图纸会审时着重对以下几点进行确定、落实以下内容。

(1)各种管道穿内墙、外墙及楼板孔洞的标高、几何尺寸。

(2)主要材料的选型、新型材料的施工工艺。

(3)精装修工程的吊顶标高、楼地面、墙面做法及其厚度是否与本系统安装设计有冲突。

(4) 地板辐射采暖系统施工前，应了解建筑物的结构，着重熟悉设计图纸、施工方案及其与土建工种间的配合要求。

二、质量要求1、材料质量的要求(1)管材与其他供暖系统共用同一集中热源水系统，且其他供暖系统采用钢制散热器等易腐蚀构件时，管材宜有阻氧层，以有效防止渗入氧而加速对系统的氧化腐蚀。

1)在国家标准未制定前，各厂家企业标准应等同采用国际标准或国外先进标准。

耐高温聚乙烯管 (PE— RT)，等同采用德国标准 DIN4721。

具体规格、理化性能参数见附录。

2)管材的外径、最小壁厚及允许偏差，应符合规范规定的相关要求。

3)管材以盘管方式供货，长度不得小于100m／盘。

(2)管件的质量要求。

1) 管件与螺纹连接部分配件的本体材料，应为锻造黄铜。

使用PP-R管作为加热管时，与PP— R 管直接接触的连接件表面应镀镍。

2)管件的外观应完整、无缺损、无变形、无开裂。

3)管件的物理力学性能，应符合规范规定的要求。

4) 管件的螺纹应符合国家标准《非螺纹密封的管螺纹》(GB／ T 7307 — 1987) 的规定。

螺纹应完整，如有断丝和缺丝，不得大于螺纹全丝扣数的10％。

(3)绝热板材的质量要求1)绝热板材宜采用聚苯乙烯泡沫塑料，其物理性能应符合下列要求：①密度不应小于 20kg／ m。

地暖铺设流程范文1.设计方案：首先，需要根据房屋的具体情况，制定一个地暖的设计方案。

这个方案包括了地暖的铺设面积、管道的走向、管道的直径等。

2.材料采购：采购地暖所需要的相关材料，包括地暖管道、夹具、电热膜（如果是电暖系统）、隔热材料、循环泵等。

3.准备工作：在施工时，需要对地面进行处理。

一般会先进行地面的清理和平整，然后根据设计图纸进行地暖管路的定位。

4.铺设管路：根据设计方案，将地暖管道进行铺设。

一般地暖管路采用的是PE-RT地暖管，这是一种高温耐压的管材，具有良好的弹性和耐腐蚀性。

管道可以通过多种方式进行固定，如夹具、墙壁固定等。

5.连接管件：地暖管道的连接一般采用快速接头，能够快速、方便地连接管道，同时确保连接处的密封性。

6.隔热处理：地暖管路安装完毕后，需要对其进行隔热处理。

隔热处理可以采用铺设隔热材料，如聚苯乙烯泡沫板等。

7.测试压力：在铺设地暖管道之后，需要进行压力测试，以确保管道的密封性。

一般会采用水压试验法，将地暖管道内注水至一定压力，然后观察一段时间，若无漏水现象，则证明管道密封良好。

8.保温层覆盖：在地暖管道铺设和测试压力完成后，需要将保温层覆盖在地暖管路上。

保温层可以有效减少热量损失，提高地暖系统的效率。

9.安装循环泵系统：循环泵系统是地暖系统的核心部件，它能够将热水通过地暖管道进行循环供暖。

需要根据设计方案安装循环泵及相关管道。

10.安装温控器：地暖系统通常配备温控器，可以通过设置温度和时间来控制地暖供暖的温度和时间。

温控器的安装可以通过墙壁安装或者置于地面。

11.系统调试：安装完毕后，需要对地暖系统进行调试，确保其正常运转。

调试时，需要验收系统的散热效果、管道通水情况和温度控制等。

12.保养和维修：地暖系统在使用中，需要定期进行保养和维修工作，以确保其良好的运行状态。

以上就是地暖铺设的流程，通过以上步骤，可以确保地暖系统的正常运行，提供舒适的取暖环境。
