水地暖的施工流程-回复水地暖是一种通过水的循环流动来实现供暖的系统。
它通过地面散热器将热能传递给室内空间，不仅提供了舒适的室内温度，还具有节能、环保的特点。
然而，水地暖的施工流程相对较为复杂，需要经过多个环节的设计、准备和安装。
下面将一步一步地介绍水地暖的施工流程。
第一步：设计与选材在施工之前，首先需要进行设计工作，包括制定供暖面积、计算散热量、确定供暖类型等。
设计师需要根据建筑物的结构和用途，以及客户的需求来确定合理的布局和散热器的数量。
同时，还需要选购高质量的管道、散热器和控制系统等材料，以确保系统的可靠性和持久性。
第二步：准备工作在准备阶段，施工人员需要先对地面进行准确测量，确定暖气管的走向和布置。
同时，还需要对地面进行清理，确保地面的平整和无尘。
第三步：安装主管道安装主管道是水地暖的关键一步。
施工人员会首先在地面上铺设预留的管道，然后将主管道与热源（如锅炉或热泵）相连，形成一个闭合的循环水路系统。
主管道的铺设需要考虑到整体供热的均匀性和流动的畅通性，同时也要注意管道的保温措施，以减少热量的损失。
第四步：安装散热器安装散热器是实现供暖效果的重要环节。
散热器的安装需要根据设计方案确定其位置，一般位于室内地面下方，可以与地面齐平或略高。
施工人员会根据设计要求将散热器与主管道连接，确保水的流动和传热效果。
第五步：绑扎管道在水地暖系统中，管道的绑扎非常重要。
施工人员会将细长的塑料管或金属管固定在伸缩槽中，并确保管道之间的连接紧密牢固。
这样可以避免管道的漏水和震动，确保整个系统的稳定性。
第六步：铺设地板完成管道的安装后，施工人员会开始铺设地板材料。
这通常包括铺地砖、木地板或地板地板，可以根据客户的喜好和实际需求进行选择。
铺设地板需要注意管道与地板之间的间隙和凹凸度，以确保热量的传导效果。
第七步：安装控制系统安装控制系统是水地暖施工流程的最后一步。
控制系统通常由温控器、传感器和阀门等组成，用于监测和控制供暖系统的运行。
水地暖施工流程和规范水地暖作为一种舒适、节能的供暖方式在建筑行业越来越受到青睐。
它通过在地板下铺设管道，利用热水进行供暖，使温暖的空气从地面散发出来，从而达到均匀、舒适的供暖效果。
下面我将详细介绍水地暖的施工流程和规范。
施工流程：1.设计方案：水地暖施工前，需要根据建筑的结构和需求制定相应的设计方案。
设计中需要考虑到供暖面积、房间类型和使用功能等因素。
2.工程准备：根据设计方案准备施工所需的材料和设备，包括地板材料、水管、控制箱、泵等。
3.地面处理：在施工前需要清理地面，确保地面平整、干燥。
如果地面存在不平整的情况，需进行修整和调整。
4.安装管道：按照设计方案将水管铺设在地面上，一般采用螺旋式或螺纹式铺设。
管道安装需要注意坡度和间距的控制，确保水流畅通和供暖效果。
5.连接管道：安装好管道后，需要将水管与控制箱、泵等设备进行连接。
连接时要确保连接紧固，防止水渗漏。
6.安装控制箱和泵：将控制箱和泵等设备安装在适当的位置，确保易操作和维护。
同时需要进行配线和电路连接。
7.试压和清洗：安装完成后，对管道进行试压和清洗。
试压时需要使用压力表检测管道是否漏水，以确保管道安全。
清洗时使用清洁剂清洗管道内部，清除污物和杂质。
8.瓷砖铺贴：在水地暖管道安装完成后，可以进行地面瓷砖的铺贴。
铺贴时需要注意瓷砖与管道之间的间隙，并使用防水胶进行封闭。
9.系统调试：完成地面瓷砖铺贴后，进行水地暖系统的调试。
调试包括温度设定、水流控制、管道是否漏水等。
10.验收和保养：经过调试后，对系统进行验收和保养。
验收要求系统运行稳定、供暖效果良好。
保养包括定期检查管道是否有漏水、清洁水垢和保养相关设备等。
施工规范：1.施工人员需具备相应的资质和经验，了解水地暖系统的工作原理和安装要求。
2.在施工前，需了解建筑结构和需求，制定符合规范和实际情况的设计方案。
3.管道安装需要根据设计方案进行，保证管道的坡度和间距符合要求。
4.管道连接要牢固紧固，防止水渗漏。
地暖安装规范专题一、地暖的室内管道施工流程组装分集水器、铺设主管→铺设温控线→铺设边角保温条、保温板→铺设反射膜→铺设地面盘管和钢丝网→水管保压→铺设混凝土→室内单元安装调试→电热阀、温度控制面板安装。
二、地暖安装使用的专用工具割管剪刀、热熔器、增压泵、管道钳以及一些常用工具（起子、扳手等）。
三、地暖热水系统安装材料选择1：地暖主管——PPR冷热水管用于板式热交换器、加热水箱、锅炉与集水器之间的水系统连接，需进行保温处理。
地暖主管的材料应为PP-R/PB/PE-RT/铝塑复合管等冷热水管。
2：地暖盘管用于室内地面管道铺设，应选择易弯曲、抗老化、耐腐蚀、抗氧化、耐高温、耐压的材料。
并采用能多种灵活的连接技术、导热系数小、表面凝露少、冷（热）损失少，可节约保温的厚度。
3：地暖专用保温板保温板作用：阻挡热量传递，减少无效热耗的构造层，厚度一般为15~20mm。
4：地暖反射膜铺设在保温板上，向地面反射热水管散出的热量。
5：铝箔胶带铺设反射膜后，在反射膜对接车须用铝箔专用胶带连接固定反射膜，同时阻挡热量向下传递。
6：地暖专用金属网铺设在地暖盘管上面，防止上方浇筑的混凝土发生开裂。
7：盘管塑料卡钉用于把地暖盘管固定在地面保温层上，固定盘管，防止地暖盘管移位和拱起，产品规格Φ16、Φ20、Φ25。
8：边角保温条（膨胀条）补偿混凝土填充层，上部构造层和面层等膨胀活收缩的构造缝，并减少热量校外传递。
9：波纹管（保温棉）铺设在地暖盘管到分集水器出地面部分，和铺设在地暖管间距小于100mm时，防止过热导致混凝土开裂（埋在地下建议使用波纹管）。
四、中央地暖热水安装工程1：地暖热水系统安装前所具备的条件①水管、电线管应在地暖施工前安装到位，一般情况下不能留在地面上。
②地面干净平整，如果不平整则需要用水泥砂浆找平后才能进行地暖铺设施工。
③地暖施工前必须完成卫生间等用水地面防水工事（闭水试验合格），且地暖铺设完成填充混凝土后需做第二次防水（闭水试验合格）。
水地暖工程施工流程1.设计与方案确定在开始施工之前，需要进行水地暖系统的设计和方案确定。
设计师会根据建筑面积、房间布局和使用需求等因素来确定最佳的水地暖系统设计方案。
2.确定材料和设备根据设计方案确定所需的材料和设备，包括地暖管道、水暖设备等。
这些材料和设备需要具有良好的质量和性能，以确保水地暖系统的稳定运行。
3.准备施工场地在开始施工之前，需要对施工场地进行准备。
首先清理地面，确保地面平整干净，然后进行必要的防水和保温处理。
同时，还需要确保施工现场能够提供足够的电源和水源。
4.安装地暖管道在地面上进行标线，确定地暖管道的布置位置。
然后，使用特定工具进行地面开槽，将地暖管道安装在开槽中。
地暖管道安装完成后，需要进行压力测试，确保地暖管道的密封性和稳定性。
5.安装水暖设备将水暖设备如水泵、水箱等安装在适当的位置，通过管道与地暖管道相连接。
确保水暖设备能够提供足够的水源和循环供暖的能力。
6.测试与调试在安装完成后，进行测试与调试。
首先，进行水暖设备的启动测试，确保水暖设备正常运行。
然后，进行整个水地暖系统的测试，检查地暖管道的水流和供暖效果。
如发现问题，需要进行相应的调试和修复。
7.进行保温处理在地暖管道安装完成后，需要进行保温处理，以减少能量损失和提高供暖效果。
常见的保温材料有保温棉、保温纸等，将其覆盖在地暖管道上，确保热量能够完全传递到室内。
8.进行地面铺装在进行地面铺装前，需要进行防漏测试，确保地暖系统的完好性。
然后，进行地面铺装，可以选择合适的地板材料或其他地面材料，如地砖、木地板等。
确保地面铺装平整美观，并且不影响地暖系统的供暖效果。
9.完成施工验收在所有工程完成后，进行施工验收。
验收包括检查水地暖系统的各项功能是否正常、施工是否符合设计要求等。
如发现问题，需要进行相应的调整和修复。
只有经过验收合格的水地暖工程才能交付使用。
总结：水地暖工程施工流程包括设计与方案确定、确定材料和设备、准备施工场地、安装地暖管道、安装水暖设备、测试与调试、进行保温处理、进行地面铺装和完成施工验收等步骤。
水地暖的施工工艺流程
水地暖施工工艺流程包括基础处理、铺设管道、安装辅助设备、
验收等步骤，下面将对此一一介绍。
第一步：基础处理。
在安装水地暖前，需要对地面进行基础处理，如清理地面杂物、粉刷防潮层、打砂浆等等，确保地面平整、干燥、
无明显凹凸不平。
这是水地暖的重要一步，保证后期铺设的管道稳固，同时减少管道磨损。
第二步：铺设管道。
在处理好地面基础之后，需要按照设计方案
布置管道。
通常管道铺设采用的是远离暖气源的外围向中心布置，布
置时需留意管道间距，间距一般在20-30cm之间，保证管道甚至散热
效果均匀。
铺设时应注意避开墙角、门窗等位置，同时在管道连接处
使用强度高、密封性好的管道连接器以确保管道的密封性强。
第三步：安装辅助设备。
安装辅助设备包括水泵、加热器、温控器、循环阀等。
其中，水泵负责将水流循环，加热器提供热能，温控
器负责控制室温，循环阀用于调节水流量。
安装时应根据各设备的使
用说明进行安装并调试，确保各设备稳定运行，同时还要特别注意设
备的通电安全问题。
第四步：验收。
安装完成后，需要进行一次验收，检查管道是否
漏水、设备是否正常工作、温度是否合适等等。
如有不符合要求的地
方需要及时修正，确保水地暖正常运行。
总之，水地暖施工工艺流程虽然复杂，但只要按照标准要求进行，操作规范、细致，就能保证水地暖的正常运行，并给使用者提供一种
温馨、舒适的居住环境。
水地暖安装规范水地暖安装注意事项水地暖是一种较为常见的采暖方式，具有安全、节能、舒适等优点。
在进行水地暖的安装过程中，需要遵守一定的规范和注意事项，以确保安装质量和使用效果。
以下是水地暖安装规范和注意事项的详细介绍。
一、水地暖安装规范1.施工前准备工作：(1)工程图纸绘制：需绘制详细的水地暖布置图纸，并标注水暖管道、控制器、阀门、泵等重要设备的位置。
(2)材料选用：应选用符合国家标准的水地暖材料，如地暖管道、保温层材料、控制器等。
(3)预先施工测量：测算房间的面积、散热量等参数，以确定合适的水地暖布置计划。
2.施工要求：(1)布置规划：根据房间的实际情况，选择合适的管道布置方式，如螺旋式、直线式、间隔式等。
(2)管道敷设：管道应沿房间边缘或墙角敷设，并注意管道的坡度，以保证水流畅通。
(3)管道连接：管道连接应采用专用连接件，并采用螺纹、承插焊接等方式进行固定。
(4)保温层施工：保温层应采用符合国家标准的材料，施工时要保证保温层的质量和均匀性。
(5)地板铺设：水地暖铺设完成后，应及时进行地面的铺设，如地板、地砖等。
(6)控制系统安装：安装控制器、泵、阀门等设备时，应按照厂家提供的安装说明进行操作。
3.检测与调试：(1)管道压力测试：在施工完成后，应进行管道系统的压力测试，以确保管道的安全性和密封性。
(2)故障排查：安装完成后，应进行系统的漏水、温度控制等功能测试，如发现故障要及时排查和修复。
(3)调试与调整：根据房间的需要和实际情况，调整水地暖系统的温度、水流量等参数，以达到最佳的采暖效果。
1.安全问题：(1)施工现场的安全：施工人员应佩戴合适的劳动保护用品，如安全帽、手套等，防止意外伤害。
(2)管道安全：管道敷设时要避免与其他设施、管线交叉，以防止损坏。
2.施工质量：(1)施工细节：在管道连接、管道固定、保温层施工等方面，要严格按照规范要求进行操作，确保施工质量。
(2)施工工艺：施工前要仔细查看施工工艺，根据规范进行操作，保证每个环节的质量。
地暖施工流程及注意事项一、施工流程：地暖施工一般分为以下几个步骤:1.施工准备：确定地暖施工的区域范围和热源选择。
首先要确定铺设地暖的区域，然后选择合适的热源，可以是电热地暖、水暖地暖或太阳能地暖等。
同时，还需确定适合的地暖材料。
2.施工布线：按照地暖设计图纸，根据实际情况进行布线。
一般来说，布线需要尽量避免弯曲或折叠，保证地暖管道的通畅和均匀散热。
3.安装管道：根据地暖设计图纸的要求，逐步安装地暖管道。
管道的连接要牢固，防止漏水或渗漏情况的出现。
在安装过程中，需要对管道进行螺纹处理和密封处理，确保连接紧密。
4.进行系统测试：在管道安装完成后，需要进行系统测试，确保地暖系统的正常运行。
测试过程中，要检查温度、水压和供水速度等参数，以确保地暖系统的安全和舒适。
5.最后收尾工作：施工完成后，需要对施工现场进行清理，尤其是清理施工过程中留下的废弃材料和建筑垃圾。
同时，还需要对地暖系统进行整体检查和维护，确保各个部件的正常运行。
二、注意事项：1.选择合适的热源：根据实际需求和经济条件，选择合适的热源。
不同类型的热源有不同的特点和适用范围，需要根据实际情况选择。
2.管道安装要精确：地暖的管道安装要求精确，不能有不符合要求的连接、偏差或倾斜。
管道连接处要牢固，确保不会出现漏水或渗漏等问题。
3.温度控制要合理：地暖系统的温度控制要合理，避免温度过低或过高。
过低的温度无法提供足够的供暖效果，而过高的温度可能导致不适或能源浪费。
4.设计合理的散热系统：地暖通常采用辐射方式进行供暖，需要设计合理的散热系统。
散热器的布置要均匀，能够覆盖整个使用区域。
5.施工质量要过硬：地暖施工的质量不能马虎，施工过程中要严格按照设计图纸和操作规范进行操作，确保施工质量过硬、安全可靠。
6.环境保护和安全意识要强：在地暖施工过程中，要注重环境保护和安全意识。
避免对周围环境造成污染，同时要做好施工现场的安全管理工作，预防施工事故的发生。
7.地暖维护要及时：地暖施工完成后，需要定期检查和维护。
最新国标地暖施工标准规范地暖系统作为一种高效、节能的供暖方式，在现代建筑中得到广泛应用。
随着技术的发展和用户需求的提高，国家对地暖施工的标准规范也进行了更新。
以下是最新国标地暖施工标准规范的主要内容：一、施工前准备1. 施工前应详细了解建筑结构、供暖需求和用户偏好。
2. 根据建筑特点和用户需求，选择合适的地暖系统类型，如电地暖或水地暖。
3. 施工图纸应明确地暖系统的布局、管道走向和控制方式。
4. 施工团队应具备相应的专业资质和施工经验。
二、材料选择1. 地暖管道应选择耐热、耐压、耐腐蚀的材料，符合国家标准。
2. 保温材料应具有良好的隔热性能和耐久性，同时要环保无害。
3. 控制系统应选择稳定可靠、易于操作的产品。
三、施工过程1. 施工前应对地面进行清理，确保无杂物、无水分。
2. 铺设保温层，确保保温层平整、密实，无空隙。
3. 安装地暖管道，管道铺设应均匀、平直，避免交叉和重叠。
4. 管道固定应牢固，不得有松动现象。
5. 施工过程中应定期检查管道连接处，确保无泄漏。
四、系统测试1. 施工完成后，应对地暖系统进行压力测试，确保管道无泄漏。
2. 进行热效率测试，确保系统达到设计要求的供暖效果。
3. 检查控制系统的响应速度和准确性。
五、施工验收1. 施工完成后，应由专业团队进行验收，确保施工质量符合标准。
2. 验收内容包括材料、施工工艺、系统性能等。
3. 验收合格后，应出具验收报告，并由施工方和业主双方签字确认。
六、后期维护1. 定期对地暖系统进行检查和维护，确保系统长期稳定运行。
2. 教育用户正确使用地暖系统，避免不当操作导致系统损坏。
3. 提供专业的售后服务，解决用户在使用过程中遇到的问题。
七、安全与环保1. 施工过程中应严格遵守安全操作规程，防止事故发生。
2. 施工材料应符合环保标准，减少对环境的影响。
3. 施工结束后，应及时清理施工现场，避免污染。
通过遵循以上规范，可以确保地暖施工的质量和安全，为用户提供舒适、节能的供暖环境。

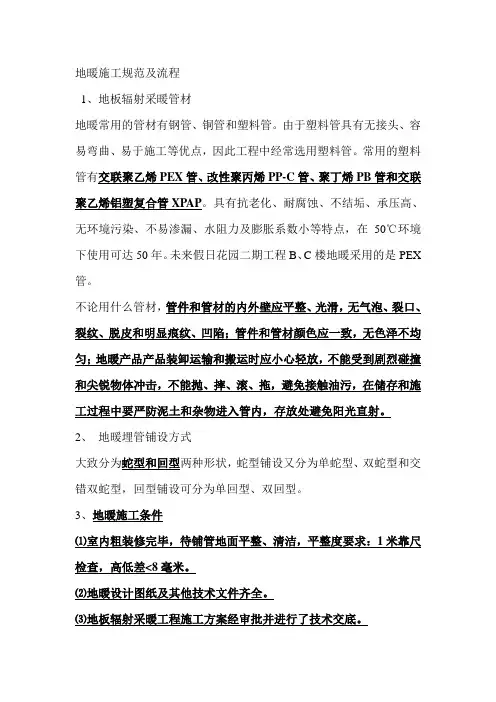

地暖施工规范及流程1、地板辐射采暖管材地暖常用的管材有钢管、铜管和塑料管。
由于塑料管具有无接头、容易弯曲、易于施工等优点，因此工程中经常选用塑料管。
常用的塑料管有交联聚乙烯PEX管、改性聚丙烯PP-C管、聚丁烯PB管和交联聚乙烯铝塑复合管XPAP。
具有抗老化、耐腐蚀、不结垢、承压高、无环境污染、不易渗漏、水阻力及膨胀系数小等特点，在50℃环境下使用可达50年。
未来假日花园二期工程B、C楼地暖采用的是PEX 管。
不论用什么管材，管件和管材的内外壁应平整、光滑，无气泡、裂口、裂纹、脱皮和明显痕纹、凹陷；管件和管材颜色应一致，无色泽不均匀；地暖产品产品装卸运输和搬运时应小心轻放，不能受到剧烈碰撞和尖锐物体冲击，不能抛、摔、滚、拖，避免接触油污，在储存和施工过程中要严防泥土和杂物进入管内，存放处避免阳光直射。
2、地暖埋管铺设方式大致分为蛇型和回型两种形状，蛇型铺设又分为单蛇型、双蛇型和交错双蛇型，回型铺设可分为单回型、双回型。
3、地暖施工条件⑴室内粗装修完毕，待铺管地面平整、清洁，平整度要求：1米靠尺检查，高低差<8毫米。
⑵地暖设计图纸及其他技术文件齐全。
⑶地板辐射采暖工程施工方案经审批并进行了技术交底。
⑷材料、机具和施工力量等已准备就绪，且能保证正常施工。
⑸施工现场、施工用水、用电、材料储放场地等临时设施能够满足施工要求，施工环境温度不宜低于5℃。
⑹安装过程中防止油漆、沥青或其他化学溶剂污染塑料管道。
⑺地热塑料管材铺设前，检查管道内外是否粘有污垢和杂物。
⑻地暖工程中使用的主要材料、设备及成品或半成品，应有符合国家或部颁现行标准的技术质量鉴定文件或产品合格证。
⑼安装人员应熟悉管材的一般性能，掌握基本操作要点。
⑽所有地板内的孔洞应在供暖管道铺设之前打好，以免任何此后的钻孔操作。
4、地暖主要工艺流程土建结构具备地暖施工作业面→固定分集水器→粘贴边角保温→铺设聚苯板→铺设钢丝网→铺设盘管并固定→设置伸缩缝、伸缩套管→中间试压→回填混凝土→试压验收。
