H41N型止回阀厂家-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

一、H41N升降式止回阀(卧式止回阀)介绍H41N升降式止回阀(卧式止回阀)具有结构简单，动作可靠，维修方便等优点，广泛应用于净化设备、石油、化工、冶金、电力、轻纺等生产过程中当介质由阀体箭头所示流向进入阀体，介质的压力作用在阀瓣上产生向上的推力，当介质推力大于阀瓣重力时，阀门打开。

当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时，阀门关闭，阻止介质倒流。

H724X-浮球阀可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用。

二、H41N 升降式止回阀(卧式止回阀)主要设计参数 设计、制造 法兰连接结构长度 公称通径公称压力GB/T12237-89 JB/T79-94、GB9113-2000 GB12221-89 DN15~DN200mm PN1.6、2.5、4.0MP三、H41N 升降式止回阀(卧式止回阀)主要性能参数 公称压力 壳体试验 密封试验 适用介质 适宜温度2.53.75 2.75液化气、天然气等 -40~+80℃4.06.04.4四、H41N 升降式止回阀(卧式止回阀)主要零件材料阀体、盖板 阀瓣 密封面 WCB碳钢不锈钢和尼龙五、H41N 升降式止回阀(卧式止回阀)主要外形尺寸 公称通径 DN(mm) H41N-25型主要尺寸（mm ） 重量 L D D1 D2 b f Z-фd H D3 (kg) 15 130 95 65 45 16 2 4-14 100 - 5 20 150 105 75 55 16 2 4-14 105 - 7 25 160 115 85 65 16 2 4-14 115 100 9 32 190 135 100 78 18 2 4-18 120 120 10 40 200 145 110 85 18 3 4-18 140 135 15 50 230 160 125 100 20 3 4-18 150 150 20 65 290 180 145 120 22 3 8-18 160 175 25 80 310 195 160 135 22 3 8-18 175 200 32 100 350 230 190 160 24 3 8-23 200 230 57 125 400 270 220 188 28 3 8-25 230 273 - 150 480 300 250 218 30 3 8-25 265 330 - 20060036031027834312-25300365-。

产品介绍

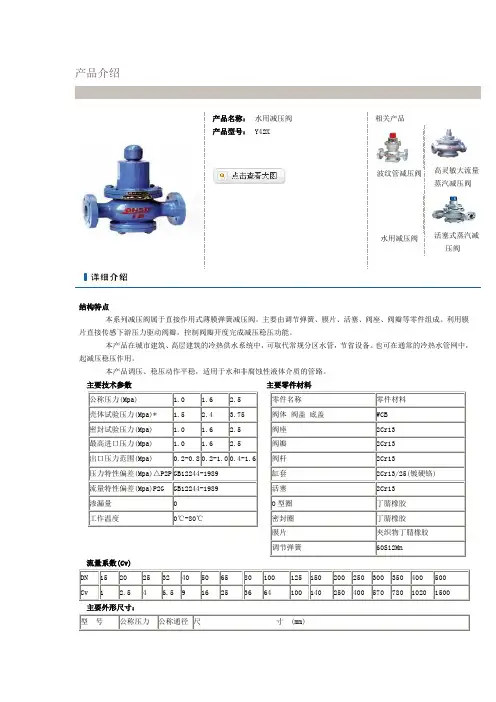

产品名称：水用减压阀
产品型号：Y42X
相关产品
波纹管减压阀
高灵敏大流量蒸
汽减压阀
水用减压阀
活塞式蒸汽减压
阀
结构特点
本系列减压阀属于直接作用式薄膜弹簧减压阀。

主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。

利用膜片
直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。

本产品在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。

也可在通常的冷热水管网中，
起减压稳压作用。

本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。

主要技术参数主要零件材料
流量系数(Cv)
主要外形尺寸：。
