基坑边坡水平位移及周边道路竖向位移监测周期及次数

基坑工程监控方案一、监控量测内容结合本工程特点确定如下监测内容：根据明挖基坑工程的实际情况，现场监控量测项目有：基坑内外观察、桩体位移及变形、基坑周围地表沉降、地下水位监测、土体测向变形、临近重要建筑物沉降及倾斜、地下管线沉降及位移等。

围护结构施工前做好场地现状的仔细调查和记录、拍照等，设置变形观测点并测得初始数据。

二、监控量测注意事项1、在基坑围护结构施工前，要先对既有建筑物布设监控量测点，为施工中的监测、抢险及可能产生的纠纷提供必要的依据。

2、在基坑影响范围内的管线上方设置管线沉降测点时，测点沿管线走向布置。

3、各项监测工作的频率应根据施工进度确定。

结构变形过大或现场情况有变化时应加密量测，有事故征兆时则需连续监测。

4、各项目在基坑开挖前应测得初始值，且不小于3次。

5、钻孔测点遇既有管线及构筑物避开设置。

6、井体间明挖基坑施工过程中对地层和支护结构进行动态监测，为施工提供可靠的信，以达到科学指导施工，合理修改设计或及时采取施工技术措施的目的。

7、在支护结构施工及基坑开挖过程中，必须对邻近建筑物基础沉降、变形、倾斜、裂缝等进行全方位监测。

8、在支护结构施工及基坑开挖过程中，应对周围邻近道路的沉降进行监测，如发现有地面开裂、沉陷等异常情况，应立即停止施工，并采取相应措施同时通知有关人员进行研究处理。

9、在支护结构施工及基坑开挖过程中，应对周围管线进行监测，并满足各管线权属单位要求的允许值，如发现超过允许值，应立即停止施工，并通知有关单位，采用有效处理措施。

10、应加强监控量测工作的管理，确保信息反馈的准确及时。

11、基坑监测项目的监控报警值应根据检测对象的有关规范及支护结构设计要求确定。

12、对地下管线的监测点布置及监测控制值应严格按管线管理部门的要求执行。

13、基坑监测图如下，仅供参考，可根据具体需要进行调整布点间距及数量。

14、在进场施工前做好以下三个方面的准备工作：⑴.对周围原有的建筑进行仔细调查、检测和技术鉴定，并做好记录、拍照、录像等工作，为施工过程中监测抢险及可能产生的纠纷提供必要的依据。

基坑监测方法多数情况下，工程变形监测由建设单位委托第三方有资质的单位进行，但在工程施工过程中总承包也需要对工程实施必要的监测，以便于对工程的安全性做出提前预判，防止事故发生。

在施工准备阶段及过程中，即需要提前设置好监测点位，为监测工作做好统筹准备。

开挖深度大于等于5m 或开挖深度小于5m 但现场地质情况和周围环境较复杂的基坑工程以及其他需要监测的基坑工程应实施基坑工程监测。

一、基坑监测原则变形监测是一项系统工程，是施工管理的重要组成部分，须按照计划进行。

一般情况下，监测工作应遵循以下4 条原则：1、可靠性原则：可靠性原则是监测系统设计中所考虑的最重要的原则。

为了确保其可靠性，必须做到：（1）由具有丰富经验的作业人员，使用满足精度要求的监测仪器，采用先进的监测方法来保证外业采集数据的真实可靠性；（2）基准点、监测点设置应合理，并在监测期间保护好点位标志，使监测工作具有连续性。

2、操作方便性原则：为使监测工作正常进行并满足监测精度的要求，变形监测点在布设时应考虑到水准线路的联测方便，能够节省外业时间、提高点位精度的原则。

3、数据及时性原则：监测数据必须是及时的。

监测数据需在现场及时计算处理，计算有问题应及时复测。

因为施工是一个动态的过程，只有保证及时监测，才能有利于及时发现隐患，及时采取措施。

监测应整理完整的监测记录表、数据报表、形象的图表和曲线，监测结束后及时整理出监测报告。

4、经济合理性原则：监测方案编制时应考虑选用适合于本工程监测作业，并满足监测精度要求的仪器设备。

二、监测方案一般情况下，监测方案应包括下列内容：1、工程概况2、建设场地岩土工程条件及基坑周边环境状况3、监测目的和依据4、监测内容和项目5、基准点、监测点的布设和保护6、监测方法及精度7、监测周期和监测频率8、监测报警及异常情况下的监测措施9、监测数据处理与信息反馈10、监测人员的配备11、监测仪器设备及检定要求12、作业安全及其他管理制度三、监测项目1、基坑工程现场监测点对象应包括：（1）支护结构；（2）地下水状况；（3）基坑底部及周边土体；（4）周边建筑；（5）周边管线及设施；（6）周边重要的道路；（7）其他应监测的对象。

基坑监测监控方案土方开挖施工期间,应对基坑支护结构受力和变形、周边建筑物、重要道路及地下管线等保护对象进行系统的监测。

通过监测，可以及时掌握基坑开挖过程中支护结构的实际状态及周边环境的变化情况,做到及时预报，为基坑边坡和周边环境的安全与稳定提供监控数据,防患于未然；通过监测数据与设计参数的对比，可以分析设计的正确性与合理性，科学合理地安排下一步工序，必要时及时修改设计，使设计更加合理，施工更加安全。

一、监测频率1坡顶水平位移监测：基坑开挖前3步深度在5m以内，可每2d观测一次，基坑开挖至5m以下及基坑开挖完成后一周内，每天观测一次。

基坑开挖至基底后一周后无明显位移时,可适当延长观测周期，每5~IOd 观测一次。

2、坡顶垂直位移及建筑物沉降观测：在基坑降水时和在基坑土开挖过程中应每天观测一次。

混凝土底板浇完IOd以后，可每2~3d观测一次，直至地下室顶板完工和水位恢复。

此后可每周观测一次至回填土完工。

3、当出现下列情况之一时，应进一步加强监测，缩短监测时间间隔,加密观测次数,并及时向施工、监理和设计人员报告监测结果：(1)监测项目的监测值达到报警标准；(2)基坑及周围环境中大量积水、长时间连续降雨、市政管线出现泄漏；(3)基坑附近地面荷载突然加大；(4)临近的建筑物或地面突然出现大量沉降、不均匀沉降或严重开裂。

4、当有危险事故征兆时，应连续监测。

二.监控报警1基坑及支护结构监控报警值以累计变化量和变化速率两个值控制，累计变化量的报警指标不应超过设计限制。

2、本基坑坡顶水平位移报警值设为25mm,水平位移速率报警值设为连续三日大于2mm∕d o3、周围建筑物报警值以累计变形量、变形速率、差异变形量并结合裂缝观测确定。

4、本基坑周围建筑物沉降报警值设为15mm,倾斜报警值设为IOmm,倾斜速率报警值设为连续三日大于Imm/55、当出现下列情况时，应立即报警：6、周围建筑物砌体部分出现宽度大于1.5mm的变形裂缝;7、附近地面出现宽度大于IOmm的裂缝；三、紧急预案1、基坑开挖和喷锚支护施工过程中，由于破坏了土层中的原有的应力平衡，坡面肯定会发生变形，直到达到新的平衡。

4 监测项目4.1 一般规定4.1.1 基坑工程的现场监测应采用仪器监测与巡视检查相结合的方法。

4.1.2 基坑工程现场监测的对象应包括：1 支护结构。

2 地下水状况。

3 基坑底部及周边土体。

4 周边建筑。

5 周边管线及设备。

6 周边重要的道路。

7 其他应监测的对象。

4.1.3 基坑工程的监测项目应与基坑工程设计、施工方案相匹配。

应针对监测对象的关键部位，做到重点观测、项目配套并形成有效的、完整的监测系统。

4.2 仪器监测4.2.1 基坑工程仪器监测项目应根据表4.2.1进行选择。

表4.2.1 建筑基坑工程仪器监测项目表续表4.2.1注：基坑类别的划分按照现行国家标准《建筑地基基础工程施工质量验收规》GB 50202－2002执行。

4.2.2 当基坑周边有地铁、隧道或其他对位移有特殊要求的建筑及设施时，监测项目应与有关管理部门或单位协商确定。

4.3 巡视检查4.3.1 基坑工程施工和使用期，每天均应由专人进行巡视检查。

4.3.2 基坑工程巡视检查宜包括以下容：1 支护结构：1）支护结构成型质量；2）冠梁、围檩、支撑有无裂缝出现；3）支撑、立柱有无较大变形；4）止水帷幕有无开裂、渗漏；5）墙后土体有无裂缝、沉陷及滑移；6）基坑有无涌土、流沙、管涌。

2 施工工况：1）开挖后暴露的土质情况与岩土勘察报告有无差异；2）基坑开挖分段长度、分层厚度及支锚设置是否与设计要求一致；3）场地地表水、地下水放状况是否正常，基坑降水、回灌设施是否运转正常；4）基坑周边地面有无超载。

3 周边环境：1）周边管道有无破损、泄漏情况；2）周边建筑有无新增裂缝出现；3）周边道路（地面）有无裂缝、沉陷；4）邻近基坑及建筑的施工变化情况。

4 监测设施：1）基准点、监测点完好状况；2）监测元件的完好及保护情况；3）有无影响观测工作的障碍物。

5 根据设计要求或当地经验确定的其他巡视检查容。

4.3.3 巡视检查宜以目测为主，可辅以锥、钎、量尺、放大镜等工器具以及摄像、摄影等设备进行。

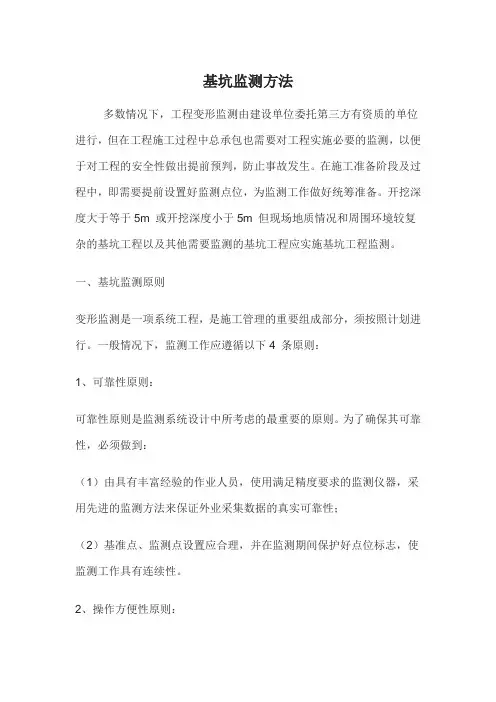

基坑监测方法 Prepared on 22 November 2020基坑监测方法多数情况下，工程变形监测由建设单位委托第三方有资质的单位进行，但在工程施工过程中总承包也需要对工程实施必要的监测，以便于对工程的安全性做出提前预判，防止事故发生。

在施工准备阶段及过程中，即需要提前设置好监测点位，为监测工作做好统筹准备。

开挖深度大于等于5m 或开挖深度小于5m 但现场地质情况和周围环境较复杂的基坑工程以及其他需要监测的基坑工程应实施基坑工程监测。

一、基坑监测原则变形监测是一项系统工程，是施工管理的重要组成部分，须按照计划进行。

一般情况下，监测工作应遵循以下4 条原则：1、可靠性原则：可靠性原则是监测系统设计中所考虑的最重要的原则。

为了确保其可靠性，必须做到：（1）由具有丰富经验的作业人员，使用满足精度要求的监测仪器，采用先进的监测方法来保证外业采集数据的真实可靠性；（2）基准点、监测点设置应合理，并在监测期间保护好点位标志，使监测工作具有连续性。

2、操作方便性原则：为使监测工作正常进行并满足监测精度的要求，变形监测点在布设时应考虑到水准线路的联测方便，能够节省外业时间、提高点位精度的原则。

3、数据及时性原则：监测数据必须是及时的。

监测数据需在现场及时计算处理，计算有问题应及时复测。

因为施工是一个动态的过程，只有保证及时监测，才能有利于及时发现隐患，及时采取措施。

监测应整理完整的监测记录表、数据报表、形象的图表和曲线，监测结束后及时整理出监测报告。

4、经济合理性原则：监测方案编制时应考虑选用适合于本工程监测作业，并满足监测精度要求的仪器设备。

二、监测方案一般情况下，监测方案应包括下列内容：1、工程概况2、建设场地岩土工程条件及基坑周边环境状况3、监测目的和依据4、监测内容和项目5、基准点、监测点的布设和保护6、监测方法及精度7、监测周期和监测频率8、监测报警及异常情况下的监测措施9、监测数据处理与信息反馈10、监测人员的配备11、监测仪器设备及检定要求12、作业安全及其他管理制度三、监测项目1、基坑工程现场监测点对象应包括：（1）支护结构；（2）地下水状况；（3）基坑底部及周边土体；（4）周边建筑；（5）周边管线及设施；（6）周边重要的道路；（7）其他应监测的对象。

GB50497-2009建筑基坑工程监测技术规范[1]中华人民共和国国家标准P GB50497-2009建筑基坑工程监测技术规范Technical Code for Monitoring of Building ExcavationEngineering2009—04—29发布 2009—09—01实施中华人民共和国建设部联合发布国家质量监督检验检疫总局中华人民共和国国家标准建筑基坑工程监测技术规范Technical Code for Monitoring of BuildingExcavation EngineeringGB 50497—2009主编部门：山东省建设厅批准部门：中华人民共和国住房和城乡建设部施行日期：2009年09月01日中国建筑工业出版社2009 北京前言本规范是根据建设部《关于印发“2006年工程建设标准规范制定、修订计划（第一批）”的通知》（建标[2006]77号文）的要求，由济南大学会同9个单位共同编制完成。

本规范共有9章及7个附录，内容包括总则、术语、基本规定、监测项目、监测点布置、监测方法及精度要求、监测频率、监测报警、数据处理与信息反馈等。

本规范是我国首次编制的建筑基坑工程监测技术规范。

在编制过程中编制组调查总结了近年来我国建筑基坑工程监测的实践经验，吸收了国内外相关科技成果，开展了多项专题研究并形成了专题研究报告，通过各种方式在全国范围内广泛征求了意见。

本规范的初稿、征求意见稿经多次编制工作会议的讨论、反复修改后，形成送审稿并通过了审查。

本规范以黑体字标志的条文为强制性条文，必须严格执行。

本规范由住房和城乡建设部负责管理和对强制性条文进行解释，由主编单位负责具体技术内容的解释。

为了提高本规范的质量，敬请各单位在执行本标准的过程中，注意总结经验，积累资料，随时将有关意见和建议反馈给济南大学国家标准《建筑基坑工程监测技术规范》管理组（济南市济微路106号，邮编250022），以供今后修订时参考。

基坑监测方案1基坑监测的目的观测目的：在基础施工及维护阶段，由于工程的基础深，开挖面积大，基坑边坡服务时间长，需要在开挖前根据支护形式准确放线定位、在开挖过程中不断监测，掌握基坑变形发展趋势，防止基坑过大变形，确保边坡的安全稳定和工程顺利进行，及时掌握基坑边坡变形动态，为基坑施工提供信息反馈。

2监测频率3监测报警值（1）坡顶/桩顶水平位移、沉降监测本工程基坑桩锚按二级基坑控制值：开挖过程中按4%°h控制，报警值为控制值的80%（h为监测点处基坑开挖深度）。

（2）支护桩深层水平位移监测监测报警值为4%°h（h为监测点处基坑开挖深度），变化速率为4~6mm∕d°（3）锚杆内力监测预应力锚杆内力报警值:低于0.3倍设计值，高于0.8倍设计值。

(4)地下水位监测基坑土方开挖、支护施工过程中，地下水位累计变化不超过IoOomm,变化速率不超过50OmmA1(5)坑外地表沉降监测基坑周边地表沉降控制值为25mm,报警值为20mm,变化速率为2~3mm∕d.(6)巡视监测支护体系应进行巡视监测，发现异常现象立即进行危险报警，对基坑支护结构和周边环境中的保护对象采取应急措施，必要时应拍照或录相，变形强烈地段要设立连续观测点。

4监测方法4.1基坑边坡水平位移监测基坑边坡水平位移采用《建筑施工测量技术规程》(DB11/T446-2007)中的二等水平位移的要求执行。

监测的等级划分及精度要求见表10-2o1、基准点的埋设和观测在认真考察现场监测环境的基础上，选择合适的地方布设基准点。

基准点的埋设应遵循下列原则：a)基准点必须稳定，便于保存；b)通视良好，便于观测及定期检验。

为提高水平位移监测的精度，控制点应采用观测墩形式，顾及基坑周边实际状况，在基坑四边以及其延长线上，地面相对稳定的位置埋设3个观测墩做为柱顶水平位移观测的控制点，在基坑附近的建筑物上埋设4个点作为检查方向（场外基准点为基础）。

基坑监测频次集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]建筑深基坑支护工程监测项目和监测频率表2.本表中巡视频率为施工巡视频率，第三方监测巡视频率同第三方监测频率。

总包单位在基坑工程施工和使用期内，每天应进行巡视检查并做好记录。

3.当基坑支护工程出现《建筑基坑工程监测技术规范》（GB50497-2009）第7.0.4条情况时，应提高监测频率，并及时向委托方报告监测结果。

4.当基坑支护工程出现《建筑基坑工程监测技术规范》（GB50497-2009）第8.0.7条情况时，应立即进行危险报警，并应对基坑支护结构和周边环境中的保护对象采取应急措施时。

各区、县住房城乡建设委、规划分局，东城、西城区住房城市建设委，经济技术开发区建设局、规划分局，各有关单位：为进一步规范北京市房屋建筑深基坑支护工程（以下简称“深基坑工程”）设计、监测工作，确保深基坑工程及周边环境安全，依据《住房城乡建设部关于印发<工程勘察资质标准>的通知》（建市〔2013〕9号）、《建筑基坑工程监测技术规范》（GB50497）等规定，现将有关要求通知如下：一、建设单位应依法选择具备岩土工程设计资质的单位进行深基坑工程设计，设计单位项目负责人应具有注册土木工程师（岩土）执业资格，并在设计文件上加盖注册章。

二、建设单位在编制工程概算时，应当制定包括深基坑工程设计、施工监测和第三方监测所需费用。

三、建设单位应依法选择具备工程勘察综合资质或同时具备岩土工程物探测试检测监测和工程测量两方面资质的单位，对深基坑工程开展第三方监测工作。

第三方监测项目和监测频率应符合《北京市住房和城乡建设委员会关于对地方标准<建筑基坑支护技术规程>（DB11/489—2007）中建筑深基坑支护工程监测项目和监测频率有关问题解释的通知》（京建发〔2013〕435号）的要求。

四、深基坑工程设计单位对设计质量负责。

深基坑工程设计文件应明确施工监测的监测项目、监测频率、监测点数量及位置、监测控制值和报警值等技术要求。
