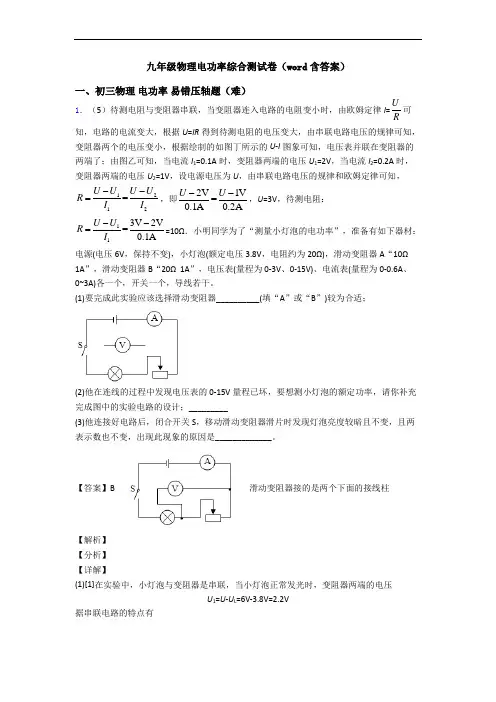

九年级电功率综合测试卷（word 含答案）一、初三物理 电功率 易错压轴题（难）1．P 2=U 额×I 额=(U -I 额×R )×I 额在“测定小灯泡正常发光时的电阻”的实验中，琪琪和航航设计的电路如图甲所示，电源电压恒为4.5 V ，小灯泡的额定电压为2.5 V 。

琪琪的实验过程如下：(1)她调节滑动变阻器，发现当电压表的示数为2.5 V 时，小灯泡不能正常发光，而航航发现了问题，于是继续向______（选填“左”或“右”）端调节滑动变阻器，使电压表的示数为______V 时，小灯泡才正常发光。

若此时通过小灯泡的电流如图乙所示，电流为______A ，小灯泡正常发光的电阻为______Ω；(2)琪琪将导线cd 的d 端改接到小灯泡a 端，重新测量小灯泡正常发光的电阻，闭合开关她发现电压表的指针________，原因是____________________；(3)她俩重新选择实验器材，不用电压表就测出了I 额＝0.3 A 的小灯泡的额定功率，设计的电路图如图丙所示，请你将下列实验步骤补充完整，并计算出小灯泡的额定功率（电源电压恒定且未知，滑动变阻器的最大阻值为30 Ω）：①将滑动变阻器的电阻调到最大，开关S 闭合，S 1________（选填“闭合”或“断开”），读出电流表的示数为0.2 A ，则电源电压为________V ；②开关S 闭合，S 1________（选填“闭合”或“断开”），调节滑动变阻器的滑片使电流表的示数为________A 时，小灯泡正常发光；③开关S 、S 1均闭合，滑动变阻器的滑片________，读出电流表的示数为0.4 A ； ④小灯泡额定功率P 额＝________ W 。

【答案】左 2 0.4 6.25 反向偏转 电压表正负接线柱接反 闭合 6 断开 0.3 保持不动 0.45【解析】【分析】【详解】(1)[1][2]由图可知，电压表接在了滑动变阻器两端，所以当电压表的示数为2.5V 时，小灯泡两端实际电压为L =4.5V 2.5V=2V U U U =--滑所以不能正常发光，故继续向左移动滑动变阻，使小灯正常发光，则滑动变阻两端电压为=4.5V 2.5V=2V U U U '=--滑额 即：使电压表的示数为2V 时，小灯泡正常发光。

[3]由图乙可知此时电流表的量程为0 ~0.6A ，分度值为0.2A ，所以电流表的示数为0.4A 。

[4]此时小灯泡正常发光的电阻为2.5V ==6.25Ω0.4AU R I = (2)[5][6]琪琪将导线cd 的d 端改接到小灯泡a 端，则电压表正负接线柱接反，电压表的指针反向偏转。

(3)①[7][8]滑动变阻器的电阻调到最大处，该步骤的实验目的为测电源电压，故S 1应当闭合，使灯泡短路，滑动变阻器单独接入电路，此时滑动变阻器的电阻最大，所以电源电压为max 0.2A 30Ω=6V U IR ==⨯滑②[9][10]该步骤使小灯泡正常发光，所以故S 1应当断开，使小灯泡接入电路，为了让小灯泡正常发光，应调节滑动变阻器使电路中的电流为0.3A 。

③[11]开关S 、S 1均闭合，再次让滑动变阻器再次接入电路，目的是测量步骤②中滑动变阻器接入电路的阻值，所以滑动变阻器的滑片保持不动。

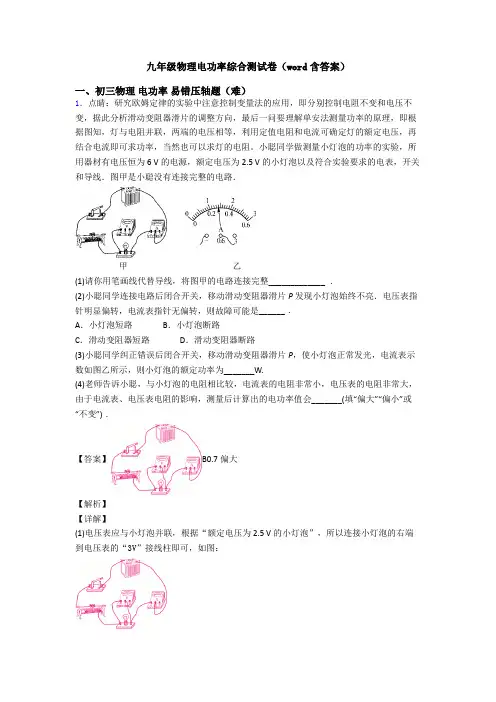

可知此时滑动变阻器的电阻为6V ==150.4AU R I '=Ω'滑 ④[12]步骤②③中滑动变阻器阻值不变，则步骤②中，滑动变阻器的电压为0.3A 15=4.5V U I R '''''==⨯Ω滑滑 步骤②中小灯泡电压为L =6V 4.5V=1.5V U U U ''=--滑即小灯泡的额定电压为1.5V ，小灯泡的额定功率为2．由电路图知,电流表测量的是通过灯泡和电压表的电流之和,即所测电流偏大,根据知，测量后计算出的电功率值会偏大.小爽做“探究电流与电阻的关系”的实验，连接的电路如图甲所示，电源电压恒为3V ，可用的定值电阻有5Ω、10Ω、15Ω、20Ω、和30Ω。

(1)请你用笔画线代替导线，把图甲所示的实验电路补充完整，并且使滑动变阻器连入电路的阻值最大；______(2)他将5Ω的定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是电阻______（选填“短路”或“断路”）；排除故障后闭合开关，调节滑动变阻器的滑片，达到实验要求时，电流表示数如图乙所示，电流为______A；(3)将5Ω的定值电阻换成10Ω的定值电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“左”或“右”）端移动，直到电压表的示数为______V为止，记录电流表的示数；(4)为了获得普遍规律，他想利用上述五个电阻分别单独接入电路，进行五次实验，则他选择的滑动变阻器的最大阻值不能小于______Ω；(5)完成上述实验后，小爽又设计了如图丙所示的电路，来测量一个小灯泡的额定功率。

已知小灯泡的额定电压为U额，电源电压为U，滑动变阻器A的最大阻值为R0，请完成实验步骤并写出表达式：①闭合开关S、S1，断开S2，移动滑动变阻器A的滑片，使电压表的示数为______，此时小灯泡正常发光；②闭合开关S、S2，断开S1，保持滑动变阻器A的滑片位置不变，______，使电压表的示数为U额，此时灯泡正常发光时的电阻就等于滑动变阻器______（选填“A”或“B”）接入电路的电阻；再保持滑动变阻器B的滑片位置不变，将滑动变阻器A的滑片移动到______（选填“左”或“右”）端，读出电压表的示数为U'；③小灯泡的额定功率表达式为P额＝______。

【答案】断路 0.4 左 2 15 U额移动滑动变阻器B的滑片 B 右() 2U U UU R''-额【解析】【分析】【详解】(1)[1]定值电阻应该串联到电路中，所以导线连接左侧接线柱；滑动变阻器滑片已经滑到最左端，要是滑动变阻器接入电路的阻值最大，导线连接滑动变阻器下端的右侧接线柱，如图所示：。

(2)[2]将5Ω的定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，说明电路出现了断路，因为电压表有示数，所以是并联在电压表两接线柱内的电路器件发生断路，电压表测量的是定值电阻两端的电压，所以电路故障可能是电阻断路。

[3]如图乙所示，电流表的量程是0~0.6A ，分度值为0.02A ，电流表的时数为0.4A 。

(3)[4]将5Ω的定值电阻换成10Ω的定值电阻后，电压表示数变大，要控制电压不变，就需要增大滑动变阻器接入电路的阻值，所以滑动变阻器滑片需要向左移动。

[5]已知刚接入的电阻为5Ω，电流表示数为0.4A ，则定值电阻两端的电压为U=IR =0.4A×5Ω=2V探究电流与电阻的关系，要控制电阻两端的电压不变，保持为2V 。

(4)[6]根据串联分压的原理可知12LU U R R = 电阻R 的电压为2V ，滑动变阻器两端的电压为1V ，当R 为最大值，选择滑动变阻器的最小阻值R L 为2L 11V 30Ω15Ω2VU R R U ⨯=== 则他选择的滑动变阻器的最大阻值不能小于15Ω。

(5)①[7]已知小灯泡的额定电压为U 额， 闭合开关S 、S 1，断开S 2，移动滑动变阻器A 的滑片，使电压表的示数为U 额，此时小灯泡正常发光。

②[8]闭合开关S 、S 2，断开S 1，保持滑动变阻器A 的滑片位置不变，移动滑动变阻器B 的滑片，使电压表的示数为U 额。

[9]此实验利用的是等效电阻的方法，通过控制开关的闭合，让滑动变阻器B 的电阻等效等于灯泡电阻，则此时灯泡正常发光时的电阻就等于滑动变阻器B 接入电路的电阻。

[10]滑动变阻器A 的最大阻值为R 0，借助滑动变阻器的最大阻值求出电流的大小，故需要将滑动变阻器的滑片滑到最大阻值处，故将滑动变阻器A 的滑片移动到右端，读出电压表的示数为U '。

③[11]电路中的电流为'U U I R -= 滑动变阻器B 接入电路的阻值为''0B '=U R U R I U U=- 小灯泡的额定功率为3．P 额=U 额I 1=22()U U U U U U R R --⋅=额额额额利用如图所示的电路探究电流跟电压的关系，电源电压为6V 不变．（1）按图甲，在图乙中把接错的一根导线打上“×”，再画线把它改到正确的位置上．（_____）（2）正确连接电路后，再闭合开关，移动滑片，发现电压表和电流表的示数均为0；继续移动滑片，当两电表指针刚好偏转且稳定时，其示数见序号3，继续实验，数据见序号4和序号5．数据序号12345电压/V00123电流/A000.10.20.3①根据第5组数据，在图丙中用“↑”标出电流表指针所在的位置．（_____）②由序号1、2两组数据可判断，该电流故障为________（选填“R1接触不良”、“R2断路”或“R2短路”）．③序号3、4、5三组数据表明：在导体的________一定时，导体中的电流跟导体两端的电压成正比．④根据表中数据计算，滑动变阻器接入电路的最大阻值为________Ω，滑动变阻器消耗的功率变化了________W．【答案】R1接触不良电阻500.4【解析】【分析】（1）测电阻的实验中电压表应测定值电阻两端电压，即与定值电阻并联，电流表测定值电阻电流与其串联。

（2）①图丙中电流表接的是0.6A量程，分度值为0.02A，第5组数据中电流为0.3A，电流表指针应指在0.2A与0.4A正中间的位置；②由序号1、2两组数据中电流表示数为0，电压表也为0，可判断电路为断路；③序号3、4、5三次实验都是在一个定值电阻下进行的，所以导体电阻没有变化，通过三组数据表明导体中的电流跟导体两端的电压成正比；④依据串联分压原理，定值电阻R2电压最小时，滑阻分的电压最大，此时滑阻R1阻值最大，也就是说第三组数据时滑阻R1阻值最大。

从电源电压6V里减去定值电阻R2的电压，得到滑阻R1电压，由于R2与R1串联，电流相等为0.1A，根据欧姆定律可计算滑阻阻值，利用公式P=I2R可计算滑阻电流在0.1A和0.3A时的功率，然后大功率减去小功率就是功率变化值。
