九年级物理上册电学综合试题带答案

电学综合测试卷一、选择题（共36分）1、当某导体两端的电压为3V时，通过导体的电流为0.3A，如果导体两端的压再增加6V,那么导体中的电流为（）A.0.6AB.0.3AC.0.9AD.0. 1A2、关于电流、电压和电阻的关系，下列说法中正确的是（）A.导体的电阻与电压成正比，与电流成反比B.导体的电阻越大，这段导体两端的电压就越高C.导体两端的电压越高，通过这段导体的电流就越大D.通过导体的电流越大这段导体的电阻就越小3、如图所示的电路，闭合开关，小灯泡正常发光。

若将小灯泡和电流表的位置互换，则闭合开关后的现象是( )A.小灯泡不发光，电压表没有示数B.小灯泡不发光，电流表没有示数C.小灯泡正常发光．电压表没有示数D.小灯泡正常发光，电流表没有示数4、如图所示,电源电压不变,小灯泡标有“6V3W”的字样,滑动变阻器的滑片在中点时,灯正常发光.当滑片向b端移动时,下列说法正确的是( )A. 电流表的示数变大B. 电压表的示数变小C. 灯的实际功率大于3WD. 电路中的总功率变小5、在下图所示的电路中，当开关闭合后，滑动变阻器滑片P向左移动时，对电表读数的变化，分析正确的是（）A. 电流表A的示数变小,两电压表示数不变B. 电流表A、电压表V1示数都变大,电压表V2示数变小C. 电流表A、电压表V1示数都减小,电压表V2示数增大的示数和电流表A的示数的比值不变D. 电压表V26、如图所示，电路中电源电压不变，当S闭合，且滑片P向左滑动时，各电表示数的变化情况是（）A.A1表读数不变、A2表读数变小、V表读数变小B. A1表读数变大、A2表读数变大、V表读数不变C. A1表读数变小、A2表读数变大、V表读数变大D. A1表读数不变、A2表读数变大、V表读数不变7、如图所示电路中，R1的阻值为4 Ω，当开关S1和S2都闭合时，电流表示数为3 A；当只闭合S2时，电流表示数为2 A。

下列说法正确的是( )A．电源电压为6 VB．R2的阻值为1 ΩC．S1和S2都闭合时，R2消耗的功率为18 WD．只闭合S2时，电路消耗的总功率为24 W8、如图所示是检测酒精浓度的测试仪原理图,图中电源电压恒定为8V,R1为定值电阻,酒精气体传感器R2的阻值随酒精气体浓度的增大而减小.当酒精浓度为0时,R2=60,此时电压表示数为2V.以下说法错误的是（）A.若酒精气体浓度越大,电压表和电流表示数都越大B.定值电阻R1的阻值为20ΩC.酒精浓度为0时,电路消耗的总功率为0.6WD.若电流表示数达到0.2A时,表示酒驾,此时R2消耗的电功率为0.8W9、某型号电饭锅具有保温与加热两种功能,其简化电路如图所示,R1、R2均为电热丝,下列说法正确的是（）A.S、S2闭合时,电饭锅处于加热状态B.S1、S2闭合时,电饭锅处于保温状态C.S闭合、S2断开时,电饭锅处于加热状态D.S1断开、S2闭合时,电饭锅处于保温状态10、汽车转向灯电路要求：左转弯时左前左后转向灯同时亮，右转弯时右前右后转向灯同时亮，不能出现操作转向开关时左、右转向灯同时亮的情况，且其中一盏灯损坏了不影响其它转向灯的工作。

电学试题（1）一、选择题（每题5分，共60分） 1．关于电路的说法错误．．的是（ ） A ．电源是提供电能的装置B ．电路导通时只要有电压，电路中就一定会有电流C ．电路接通后，电流从电源的正极通过用电器流向电源的负极D ．给电瓶车充电，就是将电能转化为化学能的过程2．下列四个电路图中与右边实物图相对应正确的是（ C ）3．在如图所示的电路中，电源电压为3V ，当开关S 1、S 2都闭合时，则（ ） A ．电压表的示数为3V B ．电流表将被烧坏C ．灯L 1不亮，灯L 2亮D ．两只灯泡都将被烧坏4．三个电阻R 1、R 2、R 3并联于同一电路中，其阻值分别为30Ω、20Ω、10Ω，通过 它们的电流分别I 1、I 2、I 3，那么I 1∶I 2∶I 3为 ( )A ．6∶3∶2B ．2∶3∶6C ．3∶2∶1D ．1∶2∶3 5．决定小灯亮暗程度的物理量是 （ ）A ．电流B ．电压C ．电功D ．电功率6．在图所示的电路中，电源电压保持不变。

当电键S 由断开到闭合时，正确的判断是A ．电流表的示数变小B ．电流表的示数不变C ．电压表的示数变小D ．电压表的示数不变7．在所示的电路中，电源电压保持不变。

由于电阻R 、灯L 可能出现了故障，电键S 闭合后，电压表指针所在的位置不变，下列判断中正确的是 （ ）A ．若灯L 发光，则可能电阻R 断路B ．若灯L 发光，则可能电阻R 短路C ．若灯L 不发光，则可能电阻R 短路D ．若灯L 不发光，则可能电阻R 断路RAVLSRSVL8、如图1是一种自动测定油箱内油面高度的装置．弯月形的电阻R与金属滑片P构成一个滑动变阻器．金属滑片P是杠杆的一端．下列说法正确的是（）A．该电路中的油量表可用电流表改装B．电路中的电流越小，油量值越大C．R0和R在电路中是并联的D．油面高度升高，滑动变阻器接入电路中的电阻减小9．下列情况中，属于串联的是（）A．教室里的各盏电灯B．马路上的各盏电灯C．手电筒中的干电池组D．家里的电脑和电冰箱10.下列说法中正确的是：（）A.当燃料没有完全燃烧时，其热值将会变小。

初三物理电学综合题(较难)及答案一、电磁学综合题1．（4）无人机水平向右做匀速直线运动的过程中，间隔相同时间从飞机上依次自由释放编号为①②③的三个相同物体。

三个物体再水平方向由于惯性与飞机具有相同的速度，在相同时间内与飞机通过相同的路程；在竖直方向上通过相同的时间落会到地面，因此在水平方向通过相同的路程。

由于是间隔相同时间从飞机上依次自由释放编号为①②③的三个相同物体，因此在地面上间隔相同时间，通过相同路程以此是①②③顺序排列。

选A正确、（2019·陕西中考模拟）如图，图1是一款多挡位电炒锅，图2是其内部简化工作电路图．R1、R2、R3是加热电阻，其中R3的电阻值为60.5Ω．接通电源，只闭合开关S1时电炒锅的功率为600W，再闭合S2，电炒锅的功率为1000W．求：（1）电炒锅是一种具有金属外壳的大功率用电器，应使用_______（选填“两脚插头”或“三脚插头”）将其接入家庭电路．（2）电炒锅消耗的最大电功率和加热电阻R2的阻值；______（3）若使用该电炒锅最大功率，将4kg、20℃的水加热至80℃，至少需要多少秒? ______ [c水=4.2×103J/（kg·℃）]【答案】三脚插头1800W；121Ω 560s【解析】【详解】（1）电炒锅是具有金属外壳的大功率用电器，为了防止因漏电而发生触电事故，它的外壳要接地，因此应使用三脚插头；（2）R3的电功率：P3=()223220V60.5ΩUR==800W，电炒锅的最大电功率：P最大=1000W+800W=1800W，R2的功率：P2=1000W-600W=400W，加热电阻R2的阻值：R2=()222220V400WUP==121Ω；2．(3)吹冷风5min消耗的电能是0.01kW⋅h；电吹风吹冷风时的功率是120W。

（2019·广东执信中学中考模拟）将缝衣针磁化后，与其它器材组成下图1的小指南针，当它静止下来后，针尖指北，如图2，则针尖是____极，请在图2中标出地磁两极和磁感线方向.（______）【答案】N【解析】【详解】缝衣针磁化后可以看作为小磁针，静止时，N极应指向地磁南极(即地理北极)，所以针尖是小磁针的N极；磁感线从地磁北极出发，指向地磁南极，且小磁针静止时N极的指向与经过该点的磁感线方向一致，故作图如下：3．（2019·河北中考模拟）在如图所示的电路中，电源电压保持不变,滑动变阻器R2上标有“100Ω 1A”字样。

九年级物理上册电流和电路综合测试卷（word 含答案）一、初三物理电流和电路易错压轴题（难）1．有一阻值恒定的电阻元件，额定功率P额=6W，额定电压在10V～19V之间．若要正确使用该元件，应先知道其额定电压．实验室里有如下器材：一个蓄电池（电压约为6V）、一个电流表（量程：0～0.6A和0～3A）、一个定值电阻R0=10Ω，两个单刀开关、导线若干．请你用上述器材测出该元件的额定电压．（1）猜想与假设：根据欧姆定律I=U/R，电功率P=UI，只要我们测出元件电阻的阻值，进而就可计算出其额定电压．（2）设计实验：a．该元件的额定电流不超过___A．为提高测量的精确度，电流表应选量程_____A．b．根据实验器材请把你设计的电路图画在方框中．___________（3）进行实验：请按照你设计的电路图补全以下实验步骤，并写出测量的物理量及其对应的符号．a．连接电路；b．_______________________；c．_______________________________；d．断开开关，整理器材．（4）用测量的物理量和已知物理量的符号表示出额定电压：U额=_________________．【答案】0.6 0～0.6A 闭合S1，断开S2，记下电流表示数I1闭合S1和S2，记下电流表示数I21021P I RI I额【解析】试题分析：（2）①由题意知电阻元件的额定功率为P额=6W，假设额定电压最小为U min=10V，则额定电流最大为I=P额/U min=6W/10V=0.6A，所以电流表的量程选0～0.6A；②将电阻元件与R0并联，两个开关一个连在干路上、一个连在其中的一条支路上，电流表测量干路电流，如图所示．（3）实验步骤：b、闭合S1，断开S2，记下电流表示数I1；则电源电压为U=I1R0．c、闭合S1和S2，记下电流表示数I2；即为干路电流．（4）只闭合S1时，仅R0接入电路，通过R0的电流为I1，则电源电压为U=I1R0①；当开关都闭合时，R0与R1并联接在同一电源上，通过R0的电流不变为I1，则通过R1的电流I R1=I2﹣I1，U= I R1R1=（I2﹣I1）R1②；由①②得，则．考点：额定电压测量实验探究过程2．小明有一个电路盒，面板上有L1、L2灯各一只，两个开关S1、S2，一个电流表。

电学综合计算大题1.如图所示电路中，电源电压恒为4.5V，小灯泡标有“3V1.5W”字样，不考虑温度对小灯泡电阻的影响，滑动变阻器的规格为“15Ω1A”，电压表的量程是0~3V，电流表的量程是0~0.6A，闭合开关S。

求：（1）小灯泡的电阻；（2）小灯泡正常发光时，滑动变阻器的功率；（3）在保证所有电路元件安全的前提下，滑动变阻器的取值范围。

2.如图甲所示，电源电压可调，R1､R2为定值电阻，灯泡的额定电压为2.5V，图乙是该灯泡的I-U图像｡闭合开关S，把电源电压调到4V，R2的功率为0.8W｡求∶（1）通过R2的电流｡（2）若小灯泡正常发光，则1min内电流在R1上做的功是多少？（3）现把电源电压调到某一值时，通过R2的电流为0.1A，灯泡与R2两端的电压之比为1∶2，则灯泡的实际功率是多少？3.某款电热饮水机具有加热和保温两挡，额定电压为220V。

如图甲是其电路原理图，S0为温控开关，R1、R2为电热丝（阻值不变）。

某次饮水机在额定电压下工作的电功率P与时间t的关系图象如图乙所示，求：（1）饮水机处于加热挡阶段消耗的电能：（2）饮水机处于保温挡时，通过R1的电流；（3）R2的阻值。

4.某一家用两档可控的恒温餐盘，其高温档电功率为880W，简化电路如图甲所示，R1、R2均是发热电阻，R2的阻值是R1的3 倍。

求：（1）餐盘处于低温档时，电路中电流是多少？（2）1kg 米饭温度升高40∶，吸收的热量是多少？[米饭的比热容取 2.5×10 3J /（kg•∶）] （3）若电路中只使用该恒温餐盘，同样加热1kg的米饭，电能表的脉冲指示灯闪烁了125 次，如图乙所示，这个恒温餐盘的效率是多少？5.某品牌家用电热水器的简化电路如图所示，热水器有快加热、慢加热和保温三个工作状态。

热水器内装有40kg的水，慢加热额定功率为1210W，保温额定功率为605W，R1、R2均为加热电阻（温度对电阻的影响忽略不计）。

九年级物理(电学)综合测试卷(时间90分钟，满分100分)一、选择题(每小题只有一个选项准确，每小题2分，共24分)1．【题文】家庭中使用的电水壶，正常工作时通过的电流约为( ) A．40 A B．4 A C．400 mA D．40 mA【答案】B2．【题文】小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15 min内，消耗电能0．3 kW·h，这个用电器可能是( )A．空调器B．电冰箱C．电视机D．收音机【答案】A3．【题文】随着生活水平的提升，家用电器日益增多．某户实行电路旧线改造后，将保险丝的规格由10 A换成了15 A，则该线路允许同时接入用电器的功率比原来增加了( )A．2200 W B．3300 W C．1100 W D．5500 W【答案】C4．【题文】下面所示电器中，利用电流的热效应来工作的是( )A．电磁起重机B．电炉C．电风扇D．电脑【答案】B5．【题文】为了避免触电事故，下列电器安装不符合国家规定的技术要求的是( )【答案】B6．【题文】随着人们生活水平的逐步提升，家用电器的持续增多．下列关于家庭电路的说法中，准确的是( )A．灯与控制它的开关是并联的，与插座是串联的B．使用测电笔时，不能用手接触到笔尾的金属体C．电路中电流过大的原因之一是使用的电器总功率过大D．增增大功率用电器时，只需换上充足粗的保险丝即可【答案】C7．【题文】有一串小彩灯，每盏小彩灯的规格为“4V 0．2A”．下列表述中不准确的是( )A．若要使小彩灯在家庭电路中正常工作，应把55盏小彩灯串联起来使用B．每盏小彩灯正常工作时的电阻是20C．每盏小彩灯的额定功率是0．8 WD．小彩灯不工作时，电阻为零【答案】D8．【题文】将分别标有“16V 8W”、“8V 4W”字样的灯L1、L2串联使用．当灯L1正常发光时，灯L2会( )A．正常发光B．比正常发光暗C．比正常发光亮D．以上三种情况均有可能【答案】A9．【题文】夏天在家里打开空调时，发现室内的灯光变暗．关于这个现象，下列说法中不准确的是(不考虑温度对电阻的影响) ( )A．进户线中的电流变大了B．线路中的热损耗变大了C．线路中的总电阻变大了D．灯两端的电压变小了【答案】C10. 【题文】如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了。

九年级上册物理电流和电路综合测试卷（word含答案）一、初三物理电流和电路易错压轴题（难）1．如图所示是课本上的几个小实验，请根据要求填空.（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水，此时会观察到________的现象，这是由一于在瓶底浇冷水后，液面上方________，导致液体的沸点降低所致.（2）图乙是小明制作的“浮沉子”.为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该________(旋紧/拧开);为使漂浮于水面上的小瓶子下沉，小明应________ (松开/捏紧)手指.（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端，再靠近其右端时会观察到铝箔条________(均被吸引/均被排斥/一次被吸引，另一次被排斥).此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是________(控制变量法/转换法/理想实验法).【答案】水又开始沸腾气压减小旋紧捏紧均被吸引转换法【解析】【分析】【详解】（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水时，液面上方的气体温度降低、体积减小，气压减小；由于气压降低，水的沸点降低，所以此时会观察到水又开始沸腾的现象．（2）图乙是小明制作的“浮沉子”，实验中要通过改变瓶内气体压力的方法，改变小瓶的浮沉，所以为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该旋紧；为使漂浮于水面上的小瓶子下沉，小明应挰紧手指，则瓶内气压增大，气体对小瓶的压力增大，同时压力增大时，进入小瓶中的水增加，小瓶自重增加，所以小瓶下沉．（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端时，由于带电体能够吸引轻小物体，所以橡胶棒与铝箔条吸引；再靠近其右端时，同样由于带电体能够吸引轻小物体，也会观察到铝箔条被吸引，即两次都被吸引（但要注意橡胶棒与铝箔条不能接触，接触后，带同种电荷，第二次会排斥）；此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是转换法．2．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．3．酸甜多汁的水果不仅可以为我们的身体提供营养，还可以发电呢！小梦将接有导线的铜片和铝片插入橙子中，一个水果电池就做成了，如图所示。

初三物理电学综合专题试题答案及解析1.(1)回顾实验和探究（请将下列实验报告中的空缺部分填写完整）如图是小雨通过改变通电螺丝管中电流方向或线圈的缠绕方向观察到的现象，请根据图甲、乙、丙中小磁针的指向，判定并标出图丁中小磁针的N、S极．请标出图中电源的正、负极请在方框中画出实验电路图：表1 R=10ΩU/V 1.0 1.6 2.2I/A0.10.160.22表2 U=2VR/Ω51020I/A0.40.2如图所示的图象中，能正确表示电阻一定时电流与电压关系的图线是___．将上述实验电路中的定值电阻换成标有“2.5V 0.3A”的小灯泡，在测量小灯泡的电功率时，两电表示数如图所示，此时小灯泡的实际功率为____W ．若要使小灯泡正常发光，应将滑动变阻器的滑片向____移动．【答案】（1）如下图；转换；安培；如下图；（2）如下图；0.1A；a；0.48；左．【解析】（1）从甲图可以看出甲小磁针左端为N极，所以螺线管右端为S极；比较甲和乙图可以看出，改变通电螺线管中电流方向，通电螺线管磁场方向改变。

比较甲和丙图可以看出，改变通电螺线管线圈的缠绕方向，通电螺线管磁场方向改变。

比较乙和丙图可以看出，同时改变通电螺线管中电流方向和线圈的缠绕方向，通电螺线管磁场方向不变。

丁与甲同时改变通电螺线管中电流方向和线圈的缠绕方向，故磁场方向相同。

实验中通电螺丝管的极性可以通过小磁针的指向来确定，这里运用了转换法．我们可以用安培定则来判定通电螺丝管的极性与导线中电流方向的关系．根据安培定则，用手握住螺线管，大拇指指向螺线管的N极，弯曲的四指所指的方向即螺线管中的电流方向，见答案。

（2）实验室里面常用伏安法测电阻，原理为R=用电压表测导体两端的电压，用电流表测通过导体的电流，滑动变阻器起到保护电路和改变电路中的电流作用，其他仪器有电源、开关、导体和导线实验电路图见答案。

由欧姆定律I===0.1A电阻一定时，导体中的电流跟导体两端的电压成正比，故图象a能表示其关系；由图可知，电压表的示数为2.0V，电流表的示数为0.24A，灯泡的实际功率为：P=UI=2.0V×0.24A=0.48W；若“2.5V 0.3A”灯泡正常发光，要变为原来的灯泡两端的电压，变为原来的电路中的电流，所以应减小滑动变阻器的电阻，滑片向左移。

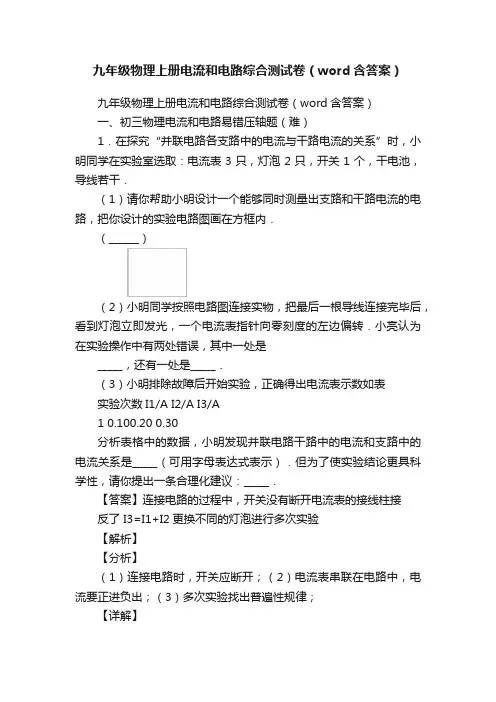

九年级物理上册电流和电路综合测试卷（word含答案）九年级物理上册电流和电路综合测试卷（word含答案）一、初三物理电流和电路易错压轴题（难）1．在探究“并联电路各支路中的电流与干路电流的关系”时，小明同学在实验室选取：电流表3只，灯泡2只，开关1个，干电池，导线若干．（1）请你帮助小明设计一个能够同时测量出支路和干路电流的电路，把你设计的实验电路图画在方框内．（______）（2）小明同学按照电路图连接实物，把最后一根导线连接完毕后，看到灯泡立即发光，一个电流表指针向零刻度的左边偏转．小亮认为在实验操作中有两处错误，其中一处是_____，还有一处是_____．（3）小明排除故障后开始实验，正确得出电流表示数如表实验次数I1/A I2/A I3/A1 0.100.20 0.30分析表格中的数据，小明发现并联电路干路中的电流和支路中的电流关系是_____（可用字母表达式表示）．但为了使实验结论更具科学性，请你提出一条合理化建议：_____．【答案】连接电路的过程中，开关没有断开电流表的接线柱接反了 I3=I1+I2更换不同的灯泡进行多次实验【解析】【分析】（1）连接电路时，开关应断开；（2）电流表串联在电路中，电流要正进负出；（3）多次实验找出普遍性规律；【详解】(1)从电源正极依次串联开关、灯泡L1、电流表A1、电流表A回到电源负极，然后将灯泡L2和电流表A2串联后并联在灯泡L1和电流表A1两端，如下图所示：(2)把最后一根导线连接完毕后，看到灯泡立即发光，说明连接电路的过程中，开关没有断开；一个电流表指针向零刻度的左边偏转，说明电流表的接线柱接反了．（3）由表中数据分析可以知道，并联电路中干路电流等于各支路电流之和，即I3=I1+I2一组实验数据具有偶然性，要得到普遍规律，需多次实验得到多组实验数据，因此需更换不同的灯泡进行多次实验．2．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．①请用笔画线代替导线将实物电路图连接完整_____．②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。

人教版物理九年级上册电流和电路单元综合测试（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．归纳式探究——研究电子在电场中的偏转：如图1，给两块等大、正对、靠近的平行金属加上电压，两板之间就有了电场。

若将电子沿着平行于两板的中线方向入射到电场中，电子就会发生偏转。

若两板间距为d，板长为L，所加的电压为U，电子入射初速度为v0，离开电场时偏移的距离为y，则经研究得到如下数据：次数d/m L/m U/V v0/（m·s-1）y/m14×10-20.2401×107 3.6×10-228×10-20.2401×107 1.8×10-234×10-20.1401×1070.9×10-248×10-20.21601×1077.2×10-258×10-20.22402×107 2.7×10-2(1)y＝k__________，其中k＝_________（填上数值和单位）。

本实验在探究影响电子离开电场时偏移的距离时，运用了_________法；(2)相同情况下，电子的入射速度越大，偏移距离越________。

它们间的关系可以用图像2中的图线________表示；(3)现有两块平行相对的长度为5cm，间距为1cm的金属板，为了让初始速度为3×107m/s 的电子从一端沿两板间中线方向入射后，刚好能从另一端的金属板边缘处射出，需要加_____V的电压。

【答案】220UL dv ()1022910m /V s ⨯⋅ 控制变量 小 b 200【解析】 【分析】 【详解】(1)[1]分析表中数据可知，1与2相比L 、U 、0v 均相同，而d 增大一倍，y 减小为原来的12，可知y 与d 成反比；同理，1与3相比，y 与2L 成正比；2与4相比，y 与U 成正比；将第2次实验电压U 增大至6倍，则y 增大至6倍，此时240V U =210.810m y -=⨯将此时的数据与第5次实验相比，y 与20v 成反比，综上所述可得220UL y k dv =[2]将表格中第3次数据（其他组数据也可）代入220UL y k dv =计算可得 ()1022910m /V s k =⨯⋅[3]本实验在探究影响电子离开电场时偏移的距离时，运用了控制变量法。

初三物理电学试题及答案人教版一、选择题（每题2分，共20分）1. 电流的单位是：A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）答案：B2. 以下哪个不是导体？A. 铁丝B. 铜线C. 盐水D. 玻璃答案：D3. 欧姆定律表达式为：A. V = I * RB. I = V / RC. R = V / ID. V = R / I答案：B4. 串联电路中，总电阻与各分电阻的关系是：A. 等于最大电阻B. 等于各分电阻之和C. 等于各分电阻之积D. 等于最小电阻答案：B5. 并联电路中，总电阻与各分电阻的关系是：A. 等于最大电阻B. 等于各分电阻之和C. 等于各分电阻之积D. 等于各分电阻的倒数之和的倒数答案：D6. 电源的电动势表示电源将其他形式的能量转化为电能的能力，其单位是：A. 焦耳（J）B. 瓦特（W）C. 伏特（V）D. 安培（A）答案：C7. 电功率的单位是：A. 焦耳（J）B. 瓦特（W）C. 伏特（V）D. 安培（A）答案：B8. 电能的单位是：A. 焦耳（J）B. 瓦特（W）C. 伏特（V）D. 安培（A）答案：A9. 以下哪个不是电路的基本组成元件？A. 电源B. 开关C. 导线D. 电阻答案：D10. 电容器的单位是：A. 法拉（F）B. 欧姆（Ω）C. 伏特（V）D. 安培（A）答案：A二、填空题（每空1分，共10分）11. 电流通过导体时，导体对电流的阻碍作用称为________。

答案：电阻12. 电压是使电路中形成电流的________。

答案：原因13. 串联电路中，电流处处________。

答案：相等14. 并联电路中，电压处处________。

答案：相等15. 电功的计算公式是________。

答案：W = UIt三、简答题（每题5分，共10分）16. 请简述欧姆定律的内容。

答案：欧姆定律指出，通过导体的电流与导体两端的电压成正比，与导体的电阻成反比。

人教版物理九年级上册电流和电路综合测试卷（word含答案）一、初三物理电流和电路易错压轴题（难）1．小红同学对串联电路的电压规律进行了探究。

（猜想与假设）串联电路总电压等于各用电器两端的电压之和。

（设计与进行实验）（1）按如图所示的电路图连接电路。

（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压。

（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。

（4）测出AC间的电压，得出结论。

（交流与评估）（1）在拆接电路时，开关必须________。

（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1________（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？为什么？________。

【答案】断开短路不能，电压表的正负接线柱接反了【解析】【详解】（1）为了保护电路，在拆接电路时，开关必须断开。

（2）闭合开关，发现电压表示数为零，若为L1的故障，只能是短路，此时电压表也被短路，故示数为零，若断路时，电压表串联在电路中，电压表会有示数，且接近电源电压；所以小灯泡的故障可能是L1短路。

（3）电压表所接的B接点不动，只断开A接点，并改接到C接点上，此时电流由负接线柱注入，正接线柱流出，即电流方向是反的，指针会反偏，所以不能测出L2两端的电压。

【点睛】重点是研究串联电路电压的实验，注意电压表的使用，在连接电压表时，电流方向不能接错，选择量程可用试触的方法。

2．小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图甲所示．（1）甲图中有一处明显错误是；改正后，闭合开关，改变鳄鱼夹M、N之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体的有关．（2）小明用一个LED灯替换铅笔芯，与小灯泡串联后接入电路（如图乙）．闭合开关S1，发现LED灯亮而小灯泡L不亮．针对这种现象，同学们提出了以下猜想：猜想一：小灯泡L处发生短路猜想二：LED灯电阻很大导致电路电流很小为了验证猜想，小组同学进行如下实验：实验一：将一根导线并联在图乙电路中LED灯的两端，此时LED灯，小灯泡L （填“亮”或“不亮”）．根据观察到的现象说明猜想一是错误的．实验二：利用电流表和电压表，按图丙所示的电路对LED灯的电阻进行测量．闭合开关依次移动滑动变阻器的滑片，获得多组数据如下表．实验次数电压（伏）电流（毫安）电阻（欧）11．412116．7 21．614114．3 31．816112．5…………实验二中，某次测量时电压表示数如图丁所示，此时电压表读数为 V，实验时滑动变阻器的滑片逐渐向端移动（填“a”或“b”）．经分析，结果支持猜想二，从而导致小灯泡的实际功率太（填“大”或“小”），不足以支持发光．【答案】（1）电流表正负接线柱接反了、长度（2）不亮、亮（3）2．3 b 、小【解析】试题分析：（1）电流表要示正进负出，可以看出电流表正负接线柱接反了；导体的电阻与导体的长度有关，长度越长，电阻越大，长度越短，电阻越小；（2）LED灯亮，说明电路是通路，将导线并在LED两端时，LED被短路，则灯LED不发光，此时灯泡会发光，说明小灯泡没有被短路，猜想1是错误的；（3）由图丁可知，电压表的示数为2．3V，由表格的电流越来越大可知，电路中的总电阻是越来越小的，所以滑动变阻器的滑片是向b端移动的，由于LED灯电阻很大导致电路电流很小，从而导致小灯泡的实际功率太小，不足以支持发光。

物理九年级上册电流和电路单元综合测试（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。

通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。

两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。

(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。

充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。

改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。

电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。

多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。

现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。

【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。

(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U =(3)[3]根据上题所得公式Q U C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯ (4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为S C d ε=则 111S C d ε= 222S C d ε=因为多电容器串联时 121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为 121221US S S d C S d Q U ε+==2．如图所示在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源(电压恒为4.5V)，电流表、电压表、开关各一个，四个定值电阻(5Ω、10Ω、15Ω、20Ω)，两只滑动变阻器(规格分别为“10Ω 2A”、“20Ω 1A”)，导线若干．（1）请根据甲电路图用笔画线代替导线将图乙实物图连接完整_________ ；（2）为了完成该实验探究，滑动变阻器应选择_________的规格．按图乙连接好电路，闭合开关前，变阻器的滑片P应调至最_________(选填“左”或“右”)端．（3）连好电路闭合开关，发现电压表无示数，电流表有示数，则故障可能是____________________．（4）排除故障后，小明在a、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表示数为2.5 V，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向________(选填“E”或“F”)端移动，小明移动变阻器滑片P的目的是_______________________________________．（5）小明又将乙图中的定值电阻R换成标有“2.5V”的小灯泡，图丙是使该灯泡正常发光时的电流表的示数，则该灯泡的额定功率为___________W．（6）若将电阻R换成电动机，则当滑片P向左滑动时，它的转速将变______(选填“快”或“慢”)．【答案】图略（电流表接0—0.6A的量程）“20Ω 1A”右R短路（或电压表断路）F控制定值电阻两端的电压为2.5V不变0.5快【解析】（1）根据电路图，连接实物电路，如图右所示：（2）当20Ω的电阻接入电路时，电路电流I=U R/R=2.5V/20Ω=0.125A，此时滑动变阻器两端电压U滑 =U-U R =4.5V-2.5V=2V，滑动变阻器接入电路的阻值R=U滑/I=2V/0.125A=16Ω，则应选规格为“20Ω1A”的滑动变阻器，连接滑动变阻器时，在闭合开关前，使滑动变阻器处于阻值最大处，根据乙图可知滑片应该移动到右端；（3）连好电路闭合开关，发现电压表无示数，电流表有示数，则故障可能是电阻发生短路或电压表断路；（4）改接10Ω的电阻后，电压表的示数变大，则应增大滑动变阻器的阻值，将滑片向右端即F端滑动，使电压表的示数保持2.5V不变；（5）电流表的读数为：I=0.2A，则P=UI=2.5V×0.2A=0.5W；（6）由电路图分析可知当滑片向左移动时，电路电阻减小，电流变大，当将R换为电动机，则当滑片P向左滑动时，它的转速将变快3．小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。

测试题三一、单项选择题（把每小题正确的答案选在括号内，每小题4分，共28分）题号 1 2 3 4 5 6 7答案１．有关电能的应用，下列说法错误的是：A．电灯泡把电能转变为热能 B．电动机把电能转变为动能C．电热器把电能转变为热 D．节日彩灯把电能转变为光能2．下列说法中正确的是：A．电流做多少功，就有多少电能转变成其它形式的能B．用电器的电功率越大，电流所做的功就越多C．家庭里有两个不同的用电器，用电时间长的电流所做的功一定较多D．电能表是测量电功率的仪器3．一个灯泡标有“220V40W”字样，当把它接到110V的电路上时，它的实际电功率是：A．40W B．19.8W C．10W D．无法确定4．如图1所示电路，电源电压不变，变阻器最大阻值R2与电灯阻值R1之比为3：2，当滑片P由a端移到b端时，R1消耗功率之比为：A．25：4 B．5：2 C．4：25 D．2：55．有两根电阻丝先串联后并联分别接到同一电源上，则在相同的时间内所产生的热量：A．一样多 B．并联时多 C．串联时多 D．无法确定6．以下不是利用电流的热效应来工作的是：A．电饭锅 B．电烙铁 C．电热杯 D．电动机7．关于保险丝，下列说法正确的是：A．保险丝应选用电阻比较小，熔点比较低的材料B．当保险丝熔断时，可用铁丝代替C．选用额定电流越小的保险丝就越安全D．选择适当规格的保险丝，才能够既不妨碍供电，又能起保险作用二．填空题（每小题4分，共20分）8.小明同学在晚上学习时，使用220V、40W的灯泡3小时，则电路中消耗了的电能，若电路中接有“600revs/kW·h”的电能表，则在这段时间内电能表的表盘转了转。

9.电阻R1：R2=3：1，若将它们串联在电源两端，相同时间内电流做功之比W1：W2= ；电功率之比P1：P2= 。

10．有一个标有“8V 4W”的小灯泡，如果接在12V的电源上，必须联一个阻值为Ω的电阻才能使小灯泡正常发光，此时在这个电阻上消耗的电功率是 W。

物理九上电路试题及答案一、选择题（每题2分，共20分）1. 电路中电流的单位是（）。

A. 焦耳B. 瓦特C. 安培D. 伏特答案：C2. 家庭电路中，用电器之间的连接方式是（）。

A. 串联B. 并联C. 混联D. 独立答案：B3. 电阻的大小与导体的材料、长度、横截面积和温度有关，下列说法正确的是（）。

A. 材料不变，长度越长，电阻越大B. 材料不变，横截面积越大，电阻越小C. 温度越高，电阻越小D. 材料和长度不变，横截面积越小，电阻越大答案：A4. 串联电路中，电阻的总阻值与各电阻的关系是（）。

A. 等于各电阻之和B. 等于各电阻之积C. 等于各电阻之和的倒数D. 等于各电阻之和的平方答案：A5. 并联电路中，总电流与各支路电流的关系是（）。

A. 等于各支路电流之和B. 等于各支路电流之差C. 等于各支路电流之积D. 等于各支路电流之和的倒数答案：A6. 欧姆定律描述了电流、电压和电阻之间的关系，其公式为（）。

A. I = V/RB. I = V * RC. V = I * RD. V = I / R答案：A7. 电功的单位是（）。

A. 焦耳B. 瓦特C. 安培D. 伏特答案：A8. 电功率的单位是（）。

A. 焦耳B. 瓦特C. 安培D. 伏特答案：B9. 电能表是用来测量（）的仪器。

A. 电流B. 电压C. 电能D. 电阻答案：C10. 家庭电路中，保险丝的作用是（）。

A. 照明B. 连接电路C. 保护电路D. 调节电压答案：C二、填空题（每题2分，共20分）1. 电路由电源、________、开关和导线组成。

答案：用电器2. 电流的符号是________，电压的符号是________。

答案：I；V3. 串联电路中，各电阻两端的电压之和等于________两端的电压。

答案：电源4. 并联电路中，各支路的电压________。

答案：相等5. 电阻的单位是________，符号是Ω。

答案：欧姆6. 电功率的计算公式为P=________。

最新初三物理电学综合题(较难)及详细答案解析一、电磁学综合题1．R2= R总-R1=484Ω-48.4Ω=435.6Ω.（2019·天津中考模拟）（一）小泽发现：漆黑夜间上洗手间，很难摸到墻上开关，于是动手自制夜间照明电路。

器材：6V新蓄电池，规格为“2.5V0.5A”的新灯泡L、定值电阻R0、开关S、导线若干。

（1）请在图甲中以笔画线代替导线完成电路连接。

要求：夜间闭合开关S，电压表显示电源电压，灯泡正常发光；白天断开开关S，电压表指针指零，灯泡熄灭。

（______）（二）数月后，小泽发现：闭合开关S，灯泡发光，亮度有所下降。

（2）小泽猜想1：可能是长期使用，蓄电池用旧了导致电源的输出电压有所降低。

闭合开关，如图乙所示，电压表显示旧蓄电池的输出电压为________伏。

小泽猜想2：可能是长期使用，灯泡自身发生了变化。

因为他发现灯泡玻璃壳内壁发黑。

灯泡玻璃壳内壁发黑是由于钨丝发生________（填所选项的字母）。

A．先升华后凝华B．先汽化后液化 C．先熔化后凝固 D．先升华后凝固（三）小泽用该旧蓄电池探究、绘制旧灯泡的I—U图像。

（3）请在图内中以笔画线代替导线完成电路，要求：闭合开关前，滑动变阻器的滑片P应置于A端。

（______）（4）请根据图丁将实验⑥的电流表的示数填入表格，并根据实验表格在图戊中画出旧灯泡的I—U的图像。

实验序号①②③④⑤⑥U/V00.51 1.52 2.5I/A00.180.280.340.38__（______）【答案】详见解析 4.5 A 详见解析 0.4 详见解析【解析】【分析】根据题中“于是动手自制夜间照明电路”可知，本题考查电路的连接、电表读数、物态变化、以及I-U图象。

根据电压表的使用规则和滑动变阻器的连接方式连接电路，根据量程和分度值读出电压表和电流表的示数，根据描点法画出图象。

完成解答。

【详解】（一）（1）闭合开关S，灯泡正常发光，电压表显示电源电压，说明电压表可并联在电源两端或并联在灯泡和定值电阻的两端；断开开关S，灯泡熄灭，电压表指针指零，说明电压表并联在灯泡和定值电阻的两端，电源电压为6V，所以电压表选用0~15V量程，实物连接如下：（二）（2）由图乙可知，电压表使用0~15V量程，分度值为0.5V，示数为4.5V；灯泡的钨丝在温度较高时会直接变成气体，发生了升华现象；当钨蒸气遇到冷的玻璃泡内壁时，又会直接变成固体附着在灯泡上，发生了凝华现象。

九年级电学综合一、填空题（每空1分，共30分）1.干电池和蓄电池，从能量转化角度看，它们工作时把_____________能转化为____________能，电动机工作时把_______________能转化为_______________能。

2. 小明家的电能表上标出的额定电流是10Ａ，那么允许接在这个电能表上的各种用电器额定功率的总和是。

3．如图一所示的电路中，①、②、③是三个电表。

闭合开关S。

灯L1与L2串联，电路中是电流表。

4. 如图2所示，电阻R l、R2和R3接到电压为12V的电路中，电压表V l的示数是6V，电压表V2的示数是8V，电路消耗的总功率是2.4W。

则电阻R2__________Ω；经过10s，电阻R3消耗的电功是__________J。

5. 马路的路灯总是一齐亮，一齐灭。

如果它们其中一盏灯的灯丝断了，其他灯仍能正常发光。

根据这些现象判断路灯是______________。

6．在图4所示的电路中，电源电压不变．闭合开关S，电路正常工作．一段时间后，电阻R处发生故障，使得电路中一个电压表的示数变大，此时电阻R可能出现________。

（填“短路”或“断路”）7.在“陶瓷杯、铜线、盐水、橡胶棒”这些物品中，属于导体的是 ;属于绝缘体的是__________.。

图2 图48．电视机的荧光屏上经常粘有灰尘，这是因为电视机工作时，屏幕上带有________而具有了____________的性质。

9．10s内通过某导体横截面的电流为0.5A，电流做功180J，导体两端的电压为_____V。

当该导体两端的电压为零时，导体的电阻为____Ω。

10. 已知电阻R1＝3Ω，R2＝6Ω。

当它们并联在电路中时，等效电阻R＝ ________Ω。

一个10Ω的电阻，通电10s钟产生的热量是400J。

在这段时间内通过电阻横截面的电量是_____C。

灯L1标有“6V 6W”，灯L2标有“6V 3W"。

物理九上电学试题及答案一、选择题（每题3分，共30分）1. 电流的单位是：A. 牛顿B. 瓦特C. 库仑D. 安培答案：D2. 以下哪种物质不导电？A. 铜B. 橡胶C. 铁D. 银答案：B3. 一个电阻为10Ω的导体，通过它的电流为0.5A，则该导体两端的电压为：A. 2VB. 5VC. 10VD. 20V答案：C4. 以下哪种现象不是电现象？A. 静电B. 雷电C. 磁铁吸引铁D. 电流通过导体产生的热量答案：C5. 欧姆定律的公式是：A. V=IRB. I=V/RC. R=V/ID. V=I*R答案：A6. 电能表是用来测量：A. 电流B. 电压C. 电能D. 电阻答案：C7. 以下哪种材料是半导体？A. 铜B. 橡胶C. 玻璃D. 硅答案：D8. 一个电路中的电流为2A，电阻为4Ω，根据欧姆定律，该电路两端的电压为：A. 4VB. 8VC. 16VD. 32V答案：B9. 以下哪种情况会导致电路短路？A. 电路中的电阻过大B. 电路中的电阻过小C. 电路中的电阻突然消失D. 电路中的电阻突然增大答案：C10. 电容器的单位是：A. 法拉B. 欧姆C. 安培D. 伏特答案：A二、填空题（每题2分，共20分）1. 电流的国际单位是________。

答案：安培2. 电阻的单位是________。

答案：欧姆3. 电压的单位是________。

答案：伏特4. 电荷的单位是________。

答案：库仑5. 电功率的单位是________。

答案：瓦特6. 电能的单位是________。

答案：焦耳7. 电容器的单位是________。

答案：法拉8. 半导体材料通常具有介于导体和绝缘体之间的________。

答案：导电性9. 欧姆定律描述了电压、电流和电阻之间的关系，其公式为________。

答案：V=IR10. 电能表是用来测量电路中消耗的________。

答案：电能三、简答题（每题10分，共20分）1. 请简述欧姆定律的内容及其应用。
