双级螺杆压缩机排气压力控制的优化

捷朴空压机得精致得技术细节,更完美表现产品优势一、两级压缩技术优势:1)采用两级压缩来提高压缩机得能效,其能效得提高基于下列得两个主要原因:一就是每一级压比得降低,提高了容积效率,降低了每一级得内外泄露;二就是在油气混合物在一级排气进入二级吸气之前,可充分混合,起到级间冷却得作用,这一较为充分混合得油气混合物进入压缩机得第二级进行压缩,也使得第二级得压缩过程更为接近等温过程,提高了压缩机得能效。

将一级压缩转子与二级压缩转子组合在一个机壳内,并分别通过斜齿轮直接传动,使每级转子都能获得最佳线速度,压缩传递效率最高。

2)每级压缩得压缩比经精确设计降低了轴承与齿轮负荷。

每级压缩比小,泄漏更小,容积效率高。

3)两级压缩降低了每级压缩比,减少内漏泄,提高容积效率,降低了轴承负载,提高了主机寿命。

2两级压缩过程自然空气通过空气过滤器进入第一级压缩,在压缩腔与少量润滑油混合,同时将混合气体压缩到级间压力。

压缩后得气体进入冷却通道,与大量油雾接触,从而大大降低了温度。

降温后得压缩气体进入第二级转子,进行二次压缩,被压缩到最终排气压力。

最后通过排气法兰排出压缩机,完成整个压缩过程。

3低压缩比与额定输出压力8bar得单级压缩螺杆式空气压缩机相比较,两级螺杆式空气压缩机得“压缩比”降低,低于前者得40%。

压缩比降低会带来下述优势:压缩比低,回流泄露量大大降低,螺杆主机得输出流量得到提高。

压缩比低,则压缩过程中产生得压缩热减少,压缩腔内温升低,这样可提升压缩空气得体积效率。

压缩比低,则转子所产生得轴向力及径向力大大降低,这样大大降低转子轴承所承受得轴向力及径向力,极大地提高了转子轴承及转子得使用寿命及可靠性。

4超大面积得后部冷却系统:超大面积得高质量油冷却器与后部冷却器,采用优质风扇其设计符合空气流动原理,散热效果佳。

大面积得高质量油冷却器使系统温度较低,可延长润滑油、过滤器及密封件得使用寿命。

采用独特得低温差设计,配合高温及高湿得环境为设计前提,更适合国内环境使用。

螺杆压缩机排气量及压力不足故障分析在现代化的国民经济生产运行过程中，采矿业、冶金业、机械制造业、土木工程、石油化学工业、制冷与气体分离工程以及国防工业中等等都离不开压缩空气的身影，此外，医疗、纺织、食品、农业、交通等部门的需求也与日俱增。

喷油双螺杆式空气压缩机因其可靠性高，零部件少，没有易损件，固运转可靠，寿命长，大修间隔期可达4-8万h；操作维护方便，操作人员不必长时间专业培训，可实现无人值守运转；动力平衡性好，没有不平衡惯性力，机器可平稳地高速工作；体积小、重量轻、占地面积少；适应性强，具有强制输气的特点，排气量几乎不受排气压力的影响等优点，而广受各大行业用户的欢迎。

但是，螺杆压缩机作为一种精密机械，在运行的时候依然有很多操作细节去把握，比如，排气量较理论排气量偏小，压力偏低。

要知道，压缩机的排气量和排气压力是衡量机组是否满足生产需要的重要性能指标。

当压缩机组出现排气量、压力低于设计值时，会严重影响整个生产装置的正常运行。

因此，对致使压缩机排气量与排气压力不足的故障能够快速准确判断，并提出行之有效的解决方案是非常有必要的。

1、螺杆式压缩机工作原理吸气过程：当转子转动时，主副转子所形成的齿间容积逐渐扩大，该容积仅仅与吸气口连通，外界空气被吸入齿间容积内。

当齿间容积增到大时，齿间容积与吸气口断开，吸气结束。

此为“进气过程”。

螺杆压缩机排气量及压力不足故障分析封闭及输送过程：在吸气终了时，主副转子齿峰会与机壳闭封，在齿间容积内的空气即被封闭在由主、副转子及壳体组成的封闭腔内，此即“封闭过程”。

两转子继续转动，主副转子齿相互啮合，啮合面逐渐向排气端移动，齿间容积内的空气也跟着向排气端输送，即“输送过程”。

压缩及喷油过程：在输送过程中，随着转子的旋转，齿间容积由于转子齿的啮合而不断减小，齿间容积内之气体体积也随之减小，气体被压缩，压力升高，此即“压缩过程”。

压缩的同时，润滑油因压力差而喷入齿沟内与空气混合。

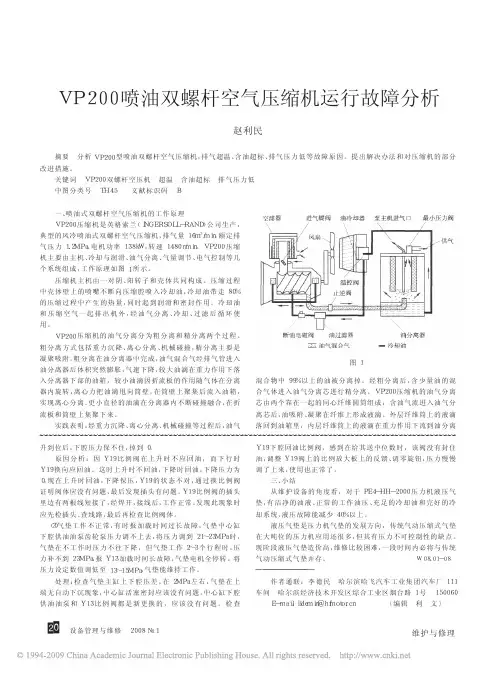

设备管理与维修２００８№１一、喷油式双螺杆空气压缩机的工作原理ＶＰ２００压缩机是英格索兰（ＩＮＧＥＲＳＯＬＬ－ＲＡＮＤ）公司生产，典型的风冷喷油式双螺杆空气压缩机，排气量１６ｍ３／ｍｉｎ，额定排气压力１．２ＭＰａ，电机功率１３８ｋＷ，转速１４８０ｒ／ｍｉｎ。

ＶＰ２００压缩机主要由主机、冷却与润滑、油气分离、气量调节、电气控制等几个系统组成，工作原理如图１所示。

压缩机主机由一对阴、阳转子和壳体共同构成。

压缩过程中壳体壁上的喷嘴不断向压缩腔喷入冷却油，冷却油带走８０％的压缩过程中产生的热量，同时起到润滑和密封作用。

冷却油和压缩空气一起排出机外，经油气分离、冷却、过滤后循环使用。

ＶＰ２００压缩机的油气分离分为粗分离和精分离两个过程。

粗分离方式包括重力沉降、离心分离、机械碰撞，精分离主要是凝聚吸附。

粗分离在油分离器中完成，油气混合气经排气管进入油分离器后体积突然膨胀，气速下降，较大油滴在重力作用下落入分离器下部的油箱，较小油滴因折流板的作用随气体在分离器内旋转，离心力把油滴甩向筒壁，在筒壁上聚集后流入油箱，实现离心分离。

更小直径的油滴在分离器内不断碰撞融合，在折流板和筒壁上集聚下来。

实践表明，经重力沉降、离心分离、机械碰撞等过程后，油气混合物中９９％以上的油被分离掉。

经粗分离后，含少量油的混合气体进入油气分离芯进行精分离。

ＶＰ２００压缩机的油气分离芯由两个靠在一起的同心纤维圆筒组成，含油气流进入油气分离芯后，油吸附、凝聚在纤维上形成液滴。

外层纤维筒上的液滴落回到油箱里，内层纤维筒上的液滴在重力作用下流到油分离ＶＰ２００喷油双螺杆空气压缩机运行故障分析赵利民摘要分析ＶＰ２００型喷油双螺杆空气压缩机，排气超温、含油超标、排气压力低等故障原因。

提出解决办法和对压缩机的部分改进措施。

关键词ＶＰ２００双螺杆空压机超温含油超标排气压力低中图分类号ＴＨ４５文献标识码Ｂ图１升到位后，下腔压力保不住，掉到０。

原因分析：因Ｙ１９比例阀在上升时不应回油，而下行时Ｙ１９换向应回油。
