电力工程绘图-变电站布置图CAD快速绘制ppt课件

电力工程绘图-变电站布置图CAD快速绘制ppt课件


电力工程绘图-变电站布置图CAD快速绘制
16
避雷器
• 避雷器的工作原理
•
在额定电压下，流过氧化锌
避雷器阀片的电流仅为10-5A以下，
相当于绝缘体。因此，它可以不
用火花间隙来隔离工作电压与阀
片。当作用在金属氧化锌避雷器
上的电压超过定值（起动电压）
时，阀片“导通”将大电流通过阀片
泄入地中，此时其残压不会超过
变电站的电气主接线主要有单母线接线、单母线
分段接线、双母线接线、双母线分段接线、3/2
断路器接线等。
电力工程绘图-变电站布置图CAD快速绘制
22
单母线接线
单母线接线的特 点是整个配电装置 只有一组母线，所 有电源和出线都接 在同一组母线上。
• 优点：它是母线 制接线中最简单、 清晰，采用设备少 、造价低、操作方 便、扩建容易。
第 5章 变电站布置图CAD快 速绘制
• 5.1 变电站电气总平面图CAD快速绘制
• 5.2 变电站电气主接线图CAD快速绘制
电力工程绘图-变电站布置图CAD快速绘制
1
5.1 变电站电气总平面图CAD快速绘制
5.1.1 变电站主要一次设备
变电站的设备包括一次设备和二次设备。
➢一次设备：产生、传输、汇集、分配、使用电 能的设备。
负荷型跌开式熔断器，可带负荷操作，如RW—10（F）型跌开式熔断
器。
电力工程绘图-变电站布置图CAD快速绘制
10
• 高压熔断器的基本图例
跌
落
式
熔
一般图例
断 器
电力工程绘图-变电站布置图CAD快速绘制
11
RW 4—10（G）型跌开式熔断器
1— 上 接 线 端 子
变电站PPT课件

变电站PPT课件


0
IL UA
L
IL
IC
I I (1)
(1)
C.B
C.A
C UC
U (1) A
U0 U (1)
B
UB
IC
消弧线圈电阻很小，感抗很大。 一相接地时, 接地点的电流减小，不再发生电弧。
一般采取过补偿运行方式。现已采用微机自动跟踪补偿技术。 此系统需装设高灵敏的小电流接地选线装置以实现选择性保护。
续上页
三、电源中性点经小电阻接地的电力系统
运行要求：安全、可靠、优质、经济
三、现代电力系统的发展趋势
发展趋势
能源结构的多样性和互补性 控制和调度手段的先进性 输电方式的新颖性
第二节 电力系统的额定电压
一、电力系统中各元件额定电压的确定
额定电压——指保证设备正常运行且能获得最佳技术经济效果
的电压。
1. 三相交流电网（线路）额定电压（线值）
低压/kV 0.38、0.66、1 (1.14)
IC 3IC0
零序 电流
估算：
IC
UN (loh 35lcab ) 350
电缆线路对地电容电流比架 空线路大。
当IC超过规定值时，会产生断续电弧致使电网出现暂时过电压， 危及电气设备安全。
续上页
二、电源中性点经消弧线圈接地的电力系统
UA
UB O
UC
IL
U (1) A
U (1) B
U (1) C
对供电方式无特殊要求
第五节 供电工程设计的主要内容 和程序
一、用户供电工程设计的主要内容 用户供电工程的设计应严格按照现行的国家标准规范和 有关技术经济政策的要求，力争使设计方案技术先进、电能 质量稳定、安全性能可靠和经济指标合理。
东北农大变电工程设计课件第4章 电气主接线-3单母线带旁路母线接线

东北农大变电工程设计课件第4章 电气主接线-3单母线带旁路母线接线


1、单母线带旁路母线接线
旁路母线经过旁路隔离开关QSp与出线路相连，正常运行时旁路 隔离开关和旁路断路器QFp是断开的。当检修某出线路断路器时（例如 检修出线路L1的断路器QFL1），先闭合旁路断路器QFp两侧的隔离开 关（先闭合靠近电源侧的隔离开关，然后闭合负荷侧隔离开关），再闭 合QFp，使旁路母线带电，如果旁路母线有短路故障，则旁路断路器 QFp跳闸，如果没有故障，则继续操作。
2、单母线分段带旁路母线接线
母线出现故障或者检修时，将 会造成整个变电站停电。为了保证 对重要的用户供电，可以在此基础 上改进为单母线分段带旁路母线的 接线。
2、单母线分段带旁路母线接线
这种接线方式兼顾了旁路母线和母线分段两方面的优点。
带有专用旁路断路器的接线，多装了价高的断路器和隔离开 关，增加了投资。这种接线一般应用在供电可靠性有特殊需要或 接入旁路母线的线路过多、难于操作的场合。
2、单母线分段带旁路母线接线
3、闭合QS5 4、闭合QFf ，如果QFf跳闸说明旁路母线有故障，需要排除故障。 如果旁母无故障，QFf不跳闸，则继续进行操作。 5、闭合QSp 6、断开QF1及两侧的隔离开关。 这时，该出线路L1经QSp、旁母WP、QS5、QFf和QS2仍然连在 第一段母线上，可以从两个电源得电。
正常时旁路母线PW不带电，整个主接线以单母线分段方式 运行。此时，QFF 起分段断路器的作用。
2、单母线分段带旁路母线接线
目的：检修QF1，L1回路不停电。 首先检查旁母有无故障，此时分段断路器QFf及隔离开关QS2、 QS3在闭合状态，QS1、QS4、QS5均断开，以单母线分段方式运行。 1、闭合隔离开关QS1（此步骤主要是防止系统解列运行） 2、断开QFf和QS3（此操作环境不是闭合回路，故不会产生电弧）
变电站电气工程设计PPT课件

变电站电气工程设计PPT课件


概貌（2） 概貌（3）
3
变电站电气工程设计
概貌（6）
概貌（5）
概貌
进出线塔、母线塔架、
开关设备、变压器、避雷针
（线、带）、室内设备等。
4
变电站电气工程设计
室外高压塔架及设备（1）--超高压
5
变电站电气工程设计
室外高压塔架及设备（2）--水泥和钢架结合
6
变电站电气工程设计
室外高压塔架及设备（3）--水泥架
7
变电站电气工程设计
室外水泥高压塔架（4）--水泥架
8
变电站电气工程设计
室外高压塔架及设备（5）--钢架
9
变电站电气工程设计
室外高压塔架及设备（7）--钢管塔架
10
变电站电气工程设计
室外高压塔架及设备（8）--铁塔架
11
变电站电气工程设计
室外高压塔架及设备（9）--铁塔架
12
变电站电气工程设计
26
变电站电气工程设计
各行各业的发展都必须以电气工程为基础，正常运行 都要使用电能。同时在国家大力发展清洁能源、超高压和 特高压以及直流输电、智能化电网、区域和地区性电网不 断联网、各大公司就近建设电厂等举措下，新建、扩建和 改造的电网数量很大、投资巨大。电网中变电站是电能输 送环节中连接发电厂和用户最重要的环节，所以“电气工 程”专业学生对变电站（所）知识的掌握非常必要。
室外高压设备（3）--变压器
16
变电站电气工程设计
室外高压设备（4）--互感器
17
变电站电气工程设计
室外高压设备（5）--电流互感器
18
变电站电气工程设计
室外高压设备（5）--断路器
19
变电站电气工程设计
精品课件-电气工程CAD与绘图实例-第4章 变电站综合自动化工程图绘制实例

精品课件-电气工程CAD与绘图实例-第4章 变电站综合自动化工程图绘制实例


1D43
1D35 3 4 1D37 5 6 1D39
1D44 1D45
交流电流 输入
高
压
侧
保
护
零序电流 输入
交 流
回
路
交流电压 输入
图4-1 高压侧保护交流回路图
1.图纸布局
（1）设置绘图空间的图形界限。使用“A3样板”，新建文
件，并切换到模型空间。设置图形界限为：左上角点为（0，
0），右上角点为（420,297）。执行“视图”→“缩
2.定位线层的绘制 在定位线层绘制相应矩形作为定位线。 3.机箱层的绘制 （1）绘制机箱正视图 1）使用“炸开”命令，将矩形炸开成4条直线。 2）使用“偏移”命令，偏移相应的辅助线，如图4-21所示。 3）使用“圆形”、“矩形”命令，把图形绘制到相应的位置， 如图4-22所示。 4）使用“删除”命令，删除多余的辅助线，如图4-23所示。 （2）绘制机箱侧视图。使用“矩形”、“修剪”、“偏移”命 令绘制机箱侧视图，如图4-24所示。 （3）绘制机箱开口尺寸图。使用“矩形”、“圆”、“偏移” 命令绘制机箱开口尺寸图，如图4-25所示。
1.图纸布局 绘图空间图形界限的设置。使用“A3样板”新建文件，并切换 到模型空间。设置图形界限为：左下角点为（0，0），右上角点 为（420,297）。执行“视图”“缩放”“全部”命令。 图层的设置。该图包括定位线、电气符号、标注图层，各图层 具体设置如表4-3所示。
表4-3各图层具体设置表
名称 定位线 电气符号 标注
标注层四层，各图具体设置如表4-2所示。 表4-2各图层具体设置表
名称 定位线 电气符号 连接线 标注
颜色 白色 白色 白色 绿色
线型 CENTERX2 Continuous Continuous Continuous
变电站工程简介ppt课件

变电站工程简介ppt课件

要接于不同的接地点； • 主变交接试验项目较多，要根据规范要求检查是
否全部完成且合格。
21
3、35kV及站用电配电装置
• 35kV配电柜一般手车式金属铠装柜，由开关室、仪表室、 母线室、电缆室等部分组成；开关一般为真空或SF6断路 器，母线多为D型母线，保护装置多为微机综合保护器就 地保护，安全采用五防保护。
25
为光纤通信，智能化变电站站内也为光纤通 信。 直流装置主要有整流、充电、馈电及蓄 电池组成，实现直流电源供给，并配置逆 变设备作为应急电源。 蓄电池安装后要进行充放电试验，施工 单位提供充放电记录；蓄电池室的电气设 备需用防爆型的。所有二次设备的调试应 有记录，调试单位提供调试报告。
26
6、图像监控及环境监测
2）熟悉有关规范规程，特别是国网公司的规 定，变化较频繁，要及时掌握，以便执行。
3）仔细审查施工单位报审的施工组织设计及
29
施工方案，一方面要看出其中的问题，另一 方可能从中受益，得到你以前不知道的东 西。
4、多去施工现场看看，只要用心会发现一些 违章现象。
5、接地施工是最容易出问题工序。 6、熟悉标准工艺才能看出施工质量问题。
17
（1）主变压器的主要部件
• 主变主要由绕组铁芯、有载调压开关、散热器、 电流互感器（升高座）、出线套管等组成，另外 辅以温度、瓦斯、压力、呼吸器、油色谱等监测 保护装置。
18
(2)主变附属设备
• 主变附属设备主要有中性点隔 离开关、中性点放电间隙、中 性点避雷器（图片上左侧支架 上部分级下图），充氮灭火装 置（图片上右侧红色部分）等 组成。
27
7、电缆敷设要求
• 排列美观，避免交叉，固定可靠，标牌齐全正确。 • 电缆支架桥架接地可靠，桥架连接处要跨接地线。 • 电缆的钢铠、屏蔽层根据不同要求可靠接地。 • 电力电缆与控制电路宜分开敷设。 • 防火封堵符合设计要求。
110kV变电站设计课件

110kV变电站设计课件

一、110kV变电站电气一次部分设计的主要内容：1、所址选择、负荷分级2、选择变电所主变台数、容量和类型；3、补偿装置的选择及其容量的选择；4、设计电气主接线，选出数个主接线方案进行技术经济比较，确定一个较佳方案;5、进行短路电流计算；6、选择和校验所需的电气设备；设计和校验母线系统；7、变电所防雷保护设计；8、进行继电保护规划设计；9、绘制变电所电气主接线图，变电所电气总平面布置图，110kV高压配电装置断面图（进线或出线）。

二、110kV变电站设计二次部分一、系统继电保护1、110kV线路保护每回110kV线路的电源侧变电站一般宜配置一套线路保护装置,负荷侧变电站可以不配。

保护应包括完整的三段相间和接地距离及四段零序方向过流保护。

每回110kV环网线及电厂并网线、长度低于10km短线路、宜配置一套纵联保护。

三相一次重合闸随线路保护装置配置。

组屏：宜两回线路保护装置组一面屏（柜）。

如110kV采用测控、保护共同组屏（柜）方式， 1个电气单元组一面屏（柜）。

2、110kV母线保护双母线接线应配置一套母差保护；单母线分段接线可配置一套母差保护。

组屏：独立组一面屏。

3、110kV母联（分段）断路器保护母联（分段）按断路器配置一套完整、独立的，具备自投自退功能的母联（分段）充电保护装置和一个三相操作箱。

要求充电保护装置采用微机型，应具有两段相过流和一段零序过流。

4、备用电源自动投入装置配置原则根据主接线方式要求，母联（分段、桥）断路器、线路断路器可配置备用电源自动投入装置。

组屏： 110kV断路器保护、备用电源自动投切均为独立装置，两套装置组一面屏。

5、故障录波器配置原则对于重要的110kV变电站，其线路、母联（分段）及主变压器可配置一套故障录波器。

组屏：组一面屏。

6、保护及故障录波信息管理子站系统110kV变电站配置一套保护及故障录波信息管理子站系统，保护及故障信息管理子站系统与监控系统宜根据需要分别采集继电保护装置的信息。

35kV-110kV变电站设计规范ppt课件

35kV-110kV变电站设计规范ppt课件

2.0.8、变电站内的建筑物标高、基础埋深、 路基和管线埋深，应相互配合;建筑物内地 面标高，宜高出屋外地面0.3m，屋外电缆 沟壁宜高出地面0.1m 。
3电气部分
3.1主变压器
3.1.1、主变压器的台数和容量，应根据地区供电条件、负 荷性质、用电容量和运行方式等条件综合确定。
3.1.2、在有一、二级负荷的变电站中应装设两台主变压器， 当技术经济比较合理时，可装设两台以上主变压器。变电站 可由中、低压侧电网取得足够容量的工作电源时，可装设一 台主变压器。
3.6.1、在有两台及以上主变压器的Байду номын сангаас电站中，宜 装设两台容量相同可互为备用的站用变压器，每 台站用变压器的容量应按全站计算负荷选择。两 台站用变压器可分别取自主变压器最低电压级不 同段母线。
3.6.2、按规划需装设消弧线圈补偿装置的变电站， 采用接地变压器引出中性点时，按地变压器可作 为站用变压器使用，接地变压器容量应满足消弧 线圈和站用电的容量的要求。
经计算普通变压器不能满足电力系统和用户对电 压质量的要求时，应采用有载调压变压器。
3电气部分
3.2电气主接线
3.2.1、变电站的主接线，应根据变电站在电网中的地位、 出线回路数、设备特点及负荷性质等条件确定，并应满足 供电可靠、运行灵活、操作检修方便、节约投资和便于扩 建等要求。 变电站在满足供电规划的条件下，宜减少电压等级和简化 接线。
3.9 控制室电气二次布置
3.9.1、有人值班变电站的控制室，应位于运行管 理方便、电缆总长较短、朝向良好和便于观察屋 外主要设备的位置。
3.9.2、控制屏、柜的排列布置，宜与配电装置的 间隔排列次序相对应。
3.9.3、控制室的建筑，应按变电站的规划容量在 第一期工程中一次建成，屏位应按规划容量确定， 并应留有备用屏位的余地。
电气工程设计PPT课件

电气工程设计PPT课件

支撑绝缘子、限流电抗器、电流互感器、电所电气部分设计”说明书，绘制电气 主接线图（＃2图纸）
HUST_CEEE 6. 参加课程设计答辩：课设的收获、体会，回答质疑
《电气工程基础》课程设计
三、设计基础资料：
参见《××变电所电气部分设计》任务书课设任务书_变电站08.doc。
❖ 课程特点：
贴近电力系统——是从事电力有关工作（如：发电公司， 供电公司，电网公司，电力工程建设公司，电力设计咨询 公司，电力试验研究院，电力研究所，电力设备研发、生 产、销售公司，大型企业供电部门，有关机关，学校等） 所必须具备的知识，对大家的择业是非常有帮助的；同时 在日常生活中的应用也非常广泛。
的短路电流计算结果Sk、I”、I∞、Ish、Teq（其余点的 详细计算过程在附录中列出）； ❖ 画等值电路图。 5. 电气设备选择
HUST_CEEE 每类设备举例列出一种设备的详细选择过程，列表对比给出 选出的所有设备的参数及使用条件。
设计具体步骤课程设计参考资料2.doc
1. 确定变电站各电压等级的合计负荷及负荷类型
《电气工程基础》课程设计
一、设计目的 二、设计内容 三、设计基础资料 四、课程设计进度安排 五、要求 六、参考文献
七、设计具体步骤
HUST_CEEE
《电气工程基础》课程设计
一、设计目的
1) 复习和巩固《电气工程基础》课程所学知识 2) 培养分析问题和解决问题的能力 3) 学习和掌握变电所电气部分设计的基本原理和设计方法
HU6S. 其T他相_关C资料EEE
《电气工程基础》课程设计
七、设计具体步骤：
1. 确定变电站各电压等级的合计负荷及负荷类型； 2. 主变压器选择：
❖ 电压等级； ❖ 各侧总负荷； ❖ 选择台数、容量； ❖ 校验近、远期变压器的负荷率，若不满足规程规定，应
变电站工程电气设计

变电站工程电气设计

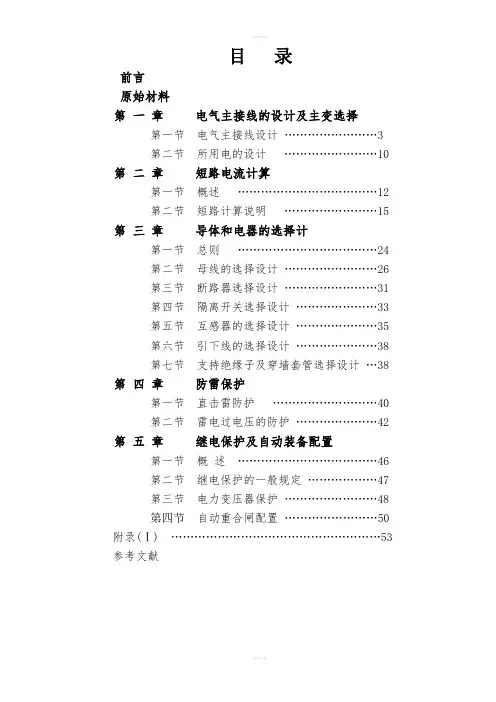

目录前言原始材料第一章电气主接线的设计及主变选择第一节电气主接线设计 (3)第二节所用电的设计 (10)第二章短路电流计算第一节概述 (12)第二节短路计算说明 (15)第三章导体和电器的选择计第一节总则 (24)第二节母线的选择设计 (26)第三节断路器选择设计 (31)第四节隔离开关选择设计 (33)第五节互感器的选择设计 (35)第六节引下线的选择设计 (38)第七节支持绝缘子及穿墙套管选择设计 (38)第四章防雷保护第一节直击雷防护 (40)第二节雷电过电压的防护 (42)第五章继电保护及自动装备配置第一节概述 (46)第二节继电保护的一般规定 (47)第三节电力变压器保护 (48)第四节自动重合闸配置 (50)附录(Ⅰ) (53)参考文献前言毕业设计是四川某学院电气工程系供用技术专业一门专业课程.为了提高毕业生专业知识的综合运用能力.本设计详细介绍了220KV枢纽变电站的设计过程.第一章电气主接线的设计及主变的选择,对主接线的设计提出了多种方案,并进行了论述,分析比较了各种主接线形式的优缺陷,选择最佳主案;第二章短路电流的计算,第三章导体及电器的选择,本章详细介绍了变电站中的设备选取,对设备的参数进行了校验论证.第四章防雷保护,对变电站的直击雷防护、雷电过电压防护进行了比较全面的介绍.第五章继电保护及自动装备的配置,结合相关规范对变电站的设备保护做了系统的分析论述.本设计中的文字符号和图形符号采用了新的国家标准.本设计在设计过程中参考了大量的参考资料,如:《发电厂变电所电气部分》、《电力系统继电保护》(增订版)、《供配电系统》、《220～500KV变电所设计技术规程》、《中国电力百科全书》、《毕业设计指导书》等.本设计在设计中大力得到了四川某学院电气工程系的大力支持,他们对本设计提出了宝贵的意见,在此对他们一并致谢.由于设计水平有限,书中谬误之处在所难免,恳请批评指正.2006.5原始材料1．变电站的建设规模（1）类型：220kV枢纽变电站（2）最终容量：根据工农业负荷的增长，需要安装两台220/110/10KV，120MVA的主变压器，容量比为100/100/50，一次设计，两期建成。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10
变电站电气工程设计
室外高压塔架及设备（7）--钢管塔架
11
变电站电气工程设计
室外高压塔架及设备（8）--铁塔架
12
变电站电气工程设计
室外高压塔架及设备（9）--铁塔架
13
变电站电气工程设计
室外高压塔架及设备（10） --铁塔架
塔架: 不同电压等级母线塔架—角钢拼装、水泥管、 钢管立柱或组合形式，门架（横担）角钢拼装，避 雷针线塔架角钢拼装。安装设备塔架（基础）砼架、 角钢架。
31
变电站电气工程设计
③电压阶级：一次变电站--承担由主网上第一次降压 任务的变电站就是一次变电站，由许多个一次变的许多出 线共同形成了次级局域电网；二次变电站--承担由这个次 级电网继续降压的任务的变电站。
④用途：电力系统变电站（输电变电站、配电变电站、 换流站）、工矿企业变电站、铁路变电站(25kV），均为 升压变电站或降压变电站。
概况二
点击此处输入相关文本内容 点击此处输入相关文本内容
概况三
点击此处输入相关文本内容 点击此处输入相关文本内容
2
变电站电气工程设计
变电站的认识
概貌（1）
3
变电站电气工程设计
概貌（4）
概貌（2） 概貌（3）
4
变电站电气工程设计
概貌（6）
概貌（5）
概貌
进出线塔、母线塔架、
开关设备、变压器、避雷针
变电站电气工程设计
变电站电气工程设计

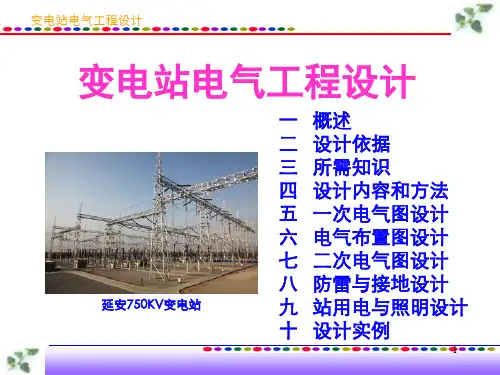

延安750KV变电站
一 概述 二 设计依据 三 所需知识 四 设计内容和方法 五 一次电气图设计 六 电气布置图设计 七 二次电气图设计 八 防雷与接地设计 九 站用电与照明设计 十 设计实例
1
变电站电气工程设计
整体概述
概况一
点击此处输入相关文本内容 点击此处输入相关文本内容
⑤形式：屋外变电站、屋内变电站、半屋外变电站、 地下变电站、移动变电站等。
⑥容量和馈线数：大、中、小型变电站。 ⑦有人值班否：有人值班和无人值班变电站。
室内控制柜（2）
室内设备 开关柜、 控制柜、继 电保护柜、 信号屏等。
26
变电站电气工程设计
一概述
1、概念 2、变电站分类 3、变电站组成
27
变电站电气工程设计
各行各业的发展都必须以电气工程为基础，正常运行 都要使用电能。同时在国家大力发展清洁能源、超高压和 特高压以及直流输电、智能化电网、区域和地区性电网不 断联网、各大公司就近建设电厂等举措下，新建、扩建和 改造的电网数量很大、投资巨大。电网中变电站是电能输 送环节中连接发电厂和用户最重要的环节，所以“电气工 程”专业学生对变电站（所）知识的掌握非常必要。
从“电气工程及其自动化”专业来说，变电站包含电 气工程（强电部分）和自动化（弱电部分）两部分内容， 本课程讲述的是电气工程方面的内容。而弱点的内容像变 电站通信、调度、自动化和智能化等不属于本设计的范围。
28
变电站电气工程设计
电话通信系统一般采用载波方式，内线与外线统一、 使用长号和短号的模式；调度系统采用光纤通信网络，整 个网络与一般外网屏蔽防止外网攻击调度系统和保密需要； 自动化、数字化和智能化是采用智能化一次设备（电子式 互感器、智能化开关等）和网络化二次设备分层（过程层、 间隔层、站控层）、在IEC61850通信规范基础上、实现变 电站内智能电气设备间信息共享和互操作功能以及运行管 理自动化、智能化的现代化变电站。Fra bibliotek电站电气工程设计
2、变电站分类
①电压等级：中压变电站（66 kV及以下），高压变电 站（110～220 kV），超高压变电站（330～765 kV）和特高 压变电站（1000 kV及以上）。
②电网中的地位：枢纽变电站—汇集多个电源和联络 线或连接不同电力系统的变电站，位于电力系统枢纽点。 电压330kV及以上、多个电源、出线回路多、变电容量大； 全站停电后将造成大面积停电或系统瓦解，对运行的可靠 性很重要。 中间变电站—位于系统主干环行线路或系统主 要干线的接口处，电压330～220kV，汇集2～3个电源，全站 停电将引起区域电网的解列。 终端变电站—是大、中型企 业的专用站，电压10～35kV，1～2回进线。
20
变电站电气工程设计
室外高压设备（6） --断路器
21
变电站电气工程设计
室外设备 变压器、互 感器、断路器、 隔离开关及操作 机构等。
室外高压设备（7） --隔离开关
22
变电站电气工程设计
室内开关柜（1）
23
变电站电气工程设计
室内开关柜（2）
24
变电站电气工程设计
室内控制柜（1）
25
变电站电气工程设计
讲述变电站电气工程设计，可以提高对所学单门、单 科知识的用途和之间的联系进一步加深理解，初步掌握电 气工程设计的方法和所包含的内容，并能培养学生运用知 识解决实际工程问题的综合能力，对进行类似的毕业设计 以及实际工作都会有很大的帮助。
29
变电站电气工程设计
1、概念
变电站（所）(Substation）—电力系统中实现变换 电压、接受和分配电能、控制电力的流向和调整电压的 电力设施，它通过变压器将各级电压的电网联系起来， 是输送电能和分配电能的集结点。变电站主要分：升压 变电站，主网变电站，二次变电站和配电站。
电网—在电力系统中，把由输电、变电、配电设备 及相应的辅助系统组成的联系发电与用电的统一整体称 为电网。主要由联结成网的送电线路、变电站、配电所 和配电线路组成。 我国电网的体制：国家电网(25) 〔华 北电网、华东电网、华中电网、西北电网、东北电网〕 和南方电网(5) ，省级电网、地方电网等。
30
14
变电站电气工程设计
室外高压设备（1）--变压器
15
变电站电气工程设计
室外高压设备（2）--变压器
16
变电站电气工程设计
室外高压设备（3）--变压器
17
变电站电气工程设计
室外高压设备（4）--互感器
18
变电站电气工程设计
室外高压设备（5）--电流互感器
19
变电站电气工程设计
室外高压设备（5）--断路器
（线、带）、室内设备等。
5
变电站电气工程设计
室外高压塔架及设备（1）--超高压
6
变电站电气工程设计
室外高压塔架及设备（2）--水泥和钢架结合
7
变电站电气工程设计
室外高压塔架及设备（3）--水泥架
8
变电站电气工程设计
室外水泥高压塔架（4）--水泥架
9
变电站电气工程设计
室外高压塔架及设备（5）--钢架
