电路分析基础试题及答案一、选择题1. 电路中最基本的两个物理量是：A. 电压和电流B. 电阻和电流C. 电压和电阻D. 电流和功率答案：A2. 欧姆定律描述的是：A. 电压与电流的关系B. 电流与电阻的关系C. 电压与电阻的关系D. 功率与电流的关系答案：A3. 在串联电路中，各电阻上的电压之和等于：A. 电源电压B. 电阻值之和C. 电流值之和D. 功率之和答案：A二、填空题1. 当电路中的电阻增加时，根据欧姆定律，电路中的_________将减小。
答案：电流2. 在并联电路中，各支路的电压_________。
答案：相等3. 功率的基本单位是_________。
答案：瓦特三、简答题1. 请简述基尔霍夫电流定律（KCL）的内容。
答案：基尔霍夫电流定律指出，在任何电路节点上，流入节点的电流之和等于流出节点的电流之和。
2. 什么是超前相位和滞后相位？答案：在交流电路中，当一个信号的波形相对于另一个信号的波形领先时，我们说它具有超前相位。
相反，如果一个信号的波形落后于另一个信号的波形，我们说它具有滞后相位。
四、计算题1. 已知一个串联电路，其中包含两个电阻R1=100Ω和R2=200Ω，电源电压为24V。
求电路中的总电流。
答案：首先计算总电阻R_total = R1 + R2 = 100Ω + 200Ω = 300Ω。
根据欧姆定律，总电流I = V/R_total = 24V / 300Ω =0.08A。
2. 一个并联电路由两个电阻组成，R1=50Ω，R2=150Ω，电源电压为12V。
求通过每个电阻的电流。
答案：首先计算总电阻R_total = (R1 * R2) / (R1 + R2) =(50Ω * 150Ω) / (50Ω + 150Ω) = 56.25Ω。
总电流I_total = V / R_total = 12V / 56.25Ω = 0.214A。
通过R1的电流I1 = V / R1 = 12V / 50Ω = 0.24A。
电路分析理论试题及答案一、选择题（每题2分，共20分）1. 电路中的基本元件不包括以下哪一项？A. 电阻B. 电容C. 电感D. 变压器2. 欧姆定律描述的是电压、电流和电阻之间的关系，其表达式为：A. V = IRB. V = R/IC. I = V/RD. I = R * V3. 在交流电路中，电感元件的阻抗与频率的关系是：A. 成正比B. 成反比C. 无关D. 成正弦函数关系4. 电路中节点电压法的基本原理是：A. 基尔霍夫电流定律B. 基尔霍夫电压定律C. 欧姆定律D. 叠加定理5. 以下哪个不是电路分析中的定理或定律？A. 戴维南定理B. 诺顿定理C. 叠加定理D. 欧拉定律6. 一个电路中，如果电流I为2A，电阻R为3Ω，根据欧姆定律，该电路的电压V为：A. 6VB. 4VC. 2VD. 1V7. 电路中的功率P可以表示为：A. P = V * IB. P = V / IC. P = I^2 * RD. P = V^2 / R8. 一个RLC串联电路的谐振频率f0可以通过以下公式计算：A. f0 = 1 / (2π√(LC))B. f0 = 1 / (2π√(L/C))C. f0 = 1 / (2π√(R/L))D. f0 = 1 / (2π√(R/C))9. 在电路分析中，如果一个电路元件的阻抗Z为纯实数，那么该元件可能是：A. 电阻B. 电容C. 电感D. 变压器10. 一个电路的总电阻Rt可以通过以下公式计算：A. Rt = R1 + R2 + R3B. Rt = 1 / (1/R1 + 1/R2 + 1/R3)C. Rt = R1 * R2 / (R1 + R2)D. Rt = √(R1 * R2)二、简答题（每题10分，共20分）1. 简述基尔霍夫电流定律和基尔霍夫电压定律，并说明它们在电路分析中的应用。
2. 解释什么是戴维南定理，它在电路设计中有何用途？三、计算题（每题15分，共30分）1. 给定一个由两个电阻R1 = 100Ω和R2 = 200Ω串联组成的电路，求它们两端的总电压Ut，如果通过它们的电流I为0.5A。
电路基本分析期末考试卷一、选择题（每题2分，共20分）1. 电路中基本元件的伏安特性是描述元件电压与电流关系的曲线，以下哪种元件的伏安特性是线性的？A. 电阻B. 电容C. 电感D. 二极管2. 在串联电路中，各元件的电流关系是什么？A. 电流相等B. 电流不等C. 电压相等D. 电阻相等3. 欧姆定律描述了电阻、电流和电压之间的关系，其数学表达式是：A. V = IRB. V = I + RC. I = V + RD. I = V - R4. 基尔霍夫电流定律（KCL）适用于：A. 所有电路B. 仅直流电路C. 仅交流电路D. 仅线性电路5. 一个电路中，总功率等于：A. 所有电阻的功率之和B. 所有电压的功率之和C. 所有电流的功率之和D. 所有电源的功率之和二、填空题（每空1分，共10分）6. 电路中最基本的元件有________、________和________。
7. 当电路中的电阻为纯电阻时，电路的功率因数为________。
8. 电容元件的储能公式为________，电感元件的储能公式为________。
9. 根据基尔霍夫电压定律（KVL），在任何闭合回路中，沿着回路的________等于________。
10. 一个电路的频率响应是指电路对不同频率信号的________。
三、简答题（每题5分，共20分）11. 解释什么是叠加定理，并给出一个应用叠加定理的例子。
12. 什么是戴维南定理，它在电路分析中有什么作用？13. 说明什么是谐振电路，并描述其在电路中的作用。
14. 什么是功率因数，它对电路的效率有什么影响？四、计算题（每题15分，共30分）15. 给定一个由三个电阻R1=100Ω，R2=200Ω，R3=300Ω串联组成的电路，求电路的总电阻和总电流，假设电源电压为24V。
16. 考虑一个RLC串联电路，其中R=10Ω，L=0.5H，C=1/(1600π)F，电源频率为50Hz。
电路分析基础试题及答案一、选择题（每题2分，共20分）1. 电路中电流的参考方向与实际方向相反，电流的计算结果为：A. 正值B. 负值C. 零D. 无法确定答案：B2. 在电路分析中，理想电压源的内阻为：A. 0欧姆B. 无穷大欧姆C. 1欧姆D. 任意值答案：A3. 欧姆定律的公式是：A. V = IRB. I = VRC. R = VID. V = RI答案：A4. 电路中并联电阻的总电阻值与各并联电阻的关系是：A. 总电阻等于最小电阻B. 总电阻大于任一并联电阻C. 总电阻小于任一并联电阻D. 总电阻等于所有并联电阻之和答案：C5. 基尔霍夫电流定律（KCL）表明：A. 进入节点的电流之和等于离开节点的电流之和B. 离开节点的电流之和等于进入节点的电流之和C. 进入节点的电流之和不等于离开节点的电流之和D. 离开节点的电流之和不等于进入节点的电流之和答案：A6. 基尔霍夫电压定律（KVL）表明：A. 沿着任意闭合回路的电压之和等于零B. 沿着任意闭合回路的电压之和大于零C. 沿着任意闭合回路的电压之和小于零D. 沿着任意闭合回路的电压之和可以是任意值答案：A7. 在RLC串联电路中，当电阻R、电感L和电容C的阻抗相等时，电路处于：A. 谐振状态B. 并联谐振状态C. 串联谐振状态D. 非谐振状态答案：C8. 电感元件的电压与电流的关系是：A. V = L(di/dt)B. V = L(di/dt)^2C. V = L(di/dt)^-1D. V = L(di/dt)^1/2答案：A9. 电容元件的电压与电流的关系是：A. V = 1/C ∫i dtB. V = C ∫i dtC. V = 1/C iD. V = C di/dt答案：A10. 理想变压器的变比为：A. 原副线圈匝数之比B. 原副线圈匝数之和C. 原副线圈匝数之差D. 原副线圈匝数的倒数答案：A二、填空题（每题2分，共20分）1. 当电路中的电阻R为10欧姆，电流I为0.2A时，电压V等于________V。
电路分析 试题（Ⅰ）一．单项选择题(将正确答案的号码填入括号内.每小题2分,共30分) 1. 一个元件的电压电流为关联参考方向，若电流I ＝－3A ，元件产生的功率是12w ，则电压U ＝（ ）V 。
A. -4 B. –1/4 C. 4 D.36 2. 图示含源支路中, U ab = 4V ,则I = ( )A 。
A.– 3B.–1C. 1D. 33. 图示电路中, 电流I ＝（ ）。
A.–3 A B. 2 AC. 3 AD. 5 A4. 图示电路中, 电压U ＝（ ）。
A. 2 V B. 4 VC. 6 VD. 8 V5. 图示电路中, a 点电位Ua 的变化 范围是（ ）。
A. ±3 V B. ±5 VC. ±8 VD. ±10 V6. 图示无源单口网络电路中, ab 间 等效电阻R ab =（ ）。
A. 4Ω B. 3ΩC. 2ΩD. 1Ω*7. 图示电路中, 电流I ＝（ ）。
A. 1 A B. 2 AC. 3 AD. 1/2 A。
。
8. 图示单口网络的等效电路是（）。
A. B.C. D.9.若C = 1F ,某时刻电容两端电压u为2V，则此时流过电容的电流i＝（）。
A. 2 AB. 0.5 AC. –2 AD. 不能确定10. 图示一阶电路中,开关在t＝0时打开，求i L(∞)＝（）。
A. 3 AB. 0 AC. 4 AD. 2 A i L11. 一个复数的极坐标是10∠－60°,则它的代数式是（）。
A. 5 – j53B. 5 + j53C. 53– j5D. 53 + j512. 图示正弦稳态电路中, i s(t) =2cos(10t+30°)A ,电压u ab的相量U ab为 ( )。
+A. 10 V i s(t) u abB. 10∠30°V -C. 0 VD. 20∠30°V13. 图示正弦稳态电路中,电感电压u L(t)超前电压u S(t)角度为（）。

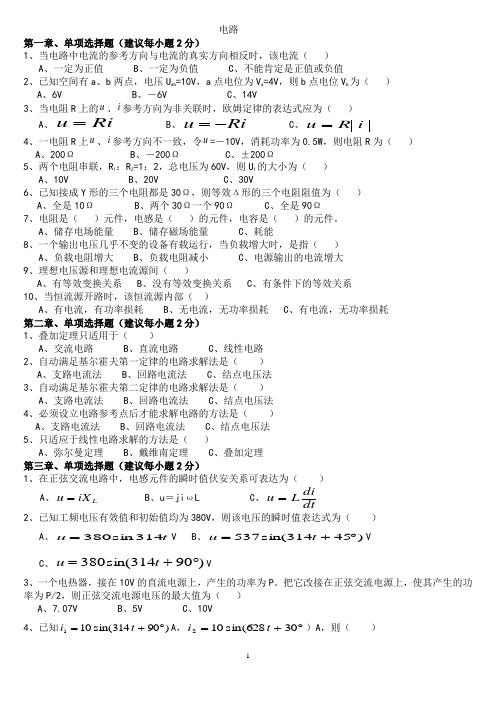

电路第一章、单项选择题（建议每小题2分）1、当电路中电流的参考方向与电流的真实方向相反时，该电流（ ）A 、一定为正值B 、一定为负值C 、不能肯定是正值或负值2、已知空间有a 、b 两点，电压U ab =10V ，a 点电位为V a =4V ，则b 点电位V b 为（ ）A 、6VB 、－6VC 、14V3、当电阻R 上的u 、i 参考方向为非关联时，欧姆定律的表达式应为（ ）A 、Ri u =B 、Ri u -=C 、 i R u =4、一电阻R 上u 、i 参考方向不一致，令u =－10V ，消耗功率为0.5W ，则电阻R 为（ ）A 、200ΩB 、－200ΩC 、±200Ω5、两个电阻串联，R 1：R 2=1：2，总电压为60V ，则U 1的大小为（ ）A 、10VB 、20VC 、30V6、已知接成Y 形的三个电阻都是30Ω，则等效Δ形的三个电阻阻值为（ ）A 、全是10ΩB 、两个30Ω一个90ΩC 、全是90Ω7、电阻是（ ）元件，电感是（ ）的元件，电容是（ ）的元件。
A 、储存电场能量B 、储存磁场能量C 、耗能8、一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ ）A 、负载电阻增大B 、负载电阻减小C 、电源输出的电流增大9、理想电压源和理想电流源间（ ）A 、有等效变换关系B 、没有等效变换关系C 、有条件下的等效关系10、当恒流源开路时，该恒流源内部（ ）A 、有电流，有功率损耗B 、无电流，无功率损耗C 、有电流，无功率损耗第二章、单项选择题（建议每小题2分）1、叠加定理只适用于（ ）A 、交流电路B 、直流电路C 、线性电路2、自动满足基尔霍夫第一定律的电路求解法是（ ）A 、支路电流法B 、回路电流法C 、结点电压法3、自动满足基尔霍夫第二定律的电路求解法是（ ）A 、支路电流法B 、回路电流法C 、结点电压法4、必须设立电路参考点后才能求解电路的方法是（ ）A 、支路电流法B 、回路电流法C 、结点电压法5、只适应于线性电路求解的方法是（ ）A 、弥尔曼定理B 、戴维南定理C 、叠加定理第三章、单项选择题（建议每小题2分）1、在正弦交流电路中，电感元件的瞬时值伏安关系可表达为（ ）A 、L iX u =B 、u ＝ji ωLC 、dtdi L u = 2、已知工频电压有效值和初始值均为380V ，则该电压的瞬时值表达式为（ ）A 、t u 314si n 380=VB 、)45314sin(537︒+=t u VC 、)90314sin(380︒+=t u V3、一个电热器，接在10V 的直流电源上，产生的功率为P 。
模拟题1一、 选择题:（每小题5分，共35分）1.图1-1中的电流=I （ ）。
A ）4A B)6A C ）8A D)10A2.图1—2中的电压=x U ( ）。
A ）—1V B)0V C ）1V D ）2V3.图1-3所示单口网络的输入电阻=ab R ( ）.A ）L RB ）o R R L //C ）L R )1(β+D ）o R β5ΩΩO4. 图1—4所示为一含源单口网络，其戴维南等效电路的等效参数为( ).A)5V ，2k Ω B ）10V,1。
5k Ω C)10V ，2k Ω D ）20V ，1。
5k Ω5. 图1-5所示电路已处于稳态。
在0=t 时，开关k 闭合,则=+)0(i ( ）。
A)5A B ）-2A C ）3A D ）7A6. 图1—6所示为一正弦稳态电路的一部分，各并联支路中的电流表的读数分别为:A A 14:1，A A 6:2，A A 15:3，A A 25:4，则电流表A 的读数为( )。
A ）50AB ）10A C)A 210 D ）A 2157. 已知某单口网络的端口电压和电流分别为：V o)201000cos(10)(-=t t u ，V o )501000cos(5)(-=t t i ，则该单口网络的有功功率和无功功率分别为（ )。
A ）W,25Var325 B）W,-25Var325C ）W,12.5Var35.12 D)W,-12.5Var 35.12C图1-5二、 二、 填空题：（每小题5分,共35分)1. 图2-1所示电路中3Ω电阻吸收的功率=P 。
2. 图2-2所示RL 电路的时间常数为 .3. 图2-3所示互感电路中，A te i i 3212,0==,则=)(1t u 。
4. 图2-4所示GLC 并联电路,电源频率kHz 650=f ,为使电路发生谐振，电容=C。
5. 图2—5所示为含有理想变压器的单口网络，其输入阻抗=ab Z .图2-46. 图2-6所示电路中，获得最大功率时的=L Z 。
电路分析期末考试试卷及参考答案装考试科目：电路分析试卷类别：A 卷考试时间：120分钟________________系级班姓名学号毛订题号一二三总分分数线一．选择题：本大题共10个小题，每小题2分，共得分评卷人20分，在每小题给出的四个选项中，只有一项是符合题意要求的，把所选项前的字母填在题后的括号内。
内1、图 1 所示电路中，已知电流I 3A ，则a、b 两端的电压U =___________。
A）－10V B）10V C）50V D）－20V请2、图 2 所示电路中，已知元件 A 放出功率10W，则电流I =___________。
A）1A B）2A C）－1A D）5Aa10Ω＋－IIA勿U20V－ b ＋＋－10V图1 图2答3、电路如图 3 所示，10Ω电阻吸收的功率为___________。
A）1W B）0. 9W C）10W D）3W4、图 4 所示电路原来处于稳态，i s 2 cos 2t A 。
t 0 时开关闭合，则换路瞬间的电感题电流i L (0 ) 为__________。
A）1A B）0.5A C）cos 2t A D）2 cos 2t A- 1 -2Ω ＋1A12V 10Ωi s S2H＋2Ωt=0 －9V－i L图4图35、一个2A 的电流源对初始储能为0 的0.1F 电容充电 5 秒钟后，则该电容获得的能量为__________。
A）50J B）500J C）100J D）0J6、某电路的阻抗为Z 10 j5 ，则该电路的导纳Y 的实部为__________。
A）0.2S B）0.08S C）0.04S D）0.1S7、若RLC 串联电路的谐振频率为f0 1000Hz ，则当频率为900Hz 的正弦电压源激励时，该电路呈__________。
A）阻性B）感性C）容性D）不能确定8、图8 所示二端网络的功率因数为__________。
A）0 B ） 1 C）－0.707 D）0.7079、图9 所示电路已处于稳态，t 0 时开关打开，则电感电压的初始值u L (0 ) 为_________。
电路分析期末试题及答案一、选择题（每题3分，共30分）1. 在直流电路中，电压与电流的关系遵循什么定律？A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 焦耳定律答案：A2. 一个电阻为10Ω的电阻器与一个电容为5μF的电容器并联，接在频率为50Hz的交流电源上，电路的总阻抗是多少？A. 8.04ΩB. 8.16ΩC. 8.22ΩD. 8.34Ω答案：A3. 在理想变压器中，一次侧和二次侧的电压比与什么成正比？A. 频率B. 电阻C. 匝数D. 电流答案：C4. 一个电路中包含一个5V的直流电源和一个10Ω的电阻，通过电阻的电流是多少？A. 0.5AB. 0.25AC. 0.75AD. 1A答案：B5. 二极管的主要特性是什么？A. 单向导电性B. 高电阻C. 高电容D. 可逆性答案：A6. 在电路中，一个电感为0.5H的电感器与一个电阻为20Ω的电阻器串联，电路的总阻抗是多少？A. 20.1ΩB. 20.2ΩC. 20.5ΩD. 21Ω答案：C7. 什么是电路的最大功率传输条件？A. 负载阻抗等于源阻抗B. 负载阻抗等于源阻抗的一半C. 负载阻抗等于源阻抗的两倍D. 负载阻抗无穷大答案：A8. 三相交流电路中，线电压与相电压的关系是什么？A. 相电压是线电压的√3倍B. 线电压是相电压的√3倍C. 相电压与线电压相等D. 线电压是相电压的2倍答案：B9. 一个电路中包含一个电容器和一个电感器，当交流电源频率增加时，电路的总阻抗将如何变化？A. 增加B. 减少C. 不变D. 先增加后减少答案：B10. 在电路分析中，戴维宁定理用于简化什么类型的电路？A. 仅包含电阻的电路B. 线性双端网络C. 仅包含电容的电路D. 仅包含电感的电路答案：B二、简答题（每题10分，共40分）11. 解释什么是叠加定理，并给出一个应用叠加定理的例子。
答案：叠加定理是电路分析中的一个重要定理，它指出在一个含有多个电源的线性双端网络中，任意一支路的电流或电压可以看作是由各个独立电源单独作用时在该支路产生的电流或电压的代数和。
一、单项选择题1．如图1所示电路，电压u cd 等于( b )。
A. 8V B. 0V C. 12VD. 10 画等效图算电流时，10伏不要。
用ab+bd2．如图2所示单口网络，短路电流i SC 等于( )。
A. 1A B. 1.5A C. 3A D. -1A3．如图3所示单口网络，输入电阻R i 等于( )。
A. 8/(6+r)ΩB. 8/(6-r)ΩC. 6/(8+r)ΩD. 6/(8-r)Ω4．如图4所示单口网络，开路电压u OC 等于( )。
A. 3V B. 4V C. 5V D. 9V5．如图5所示电路，电流i 等于( )。
A. 4mA B. 3/4mA C. 4/3mAD. 2mA6．如图6所示电路，电阻R L 吸收的最大功率P Lmax 等于( )。
A. 0W B. 6W C. 3W图1图5 图3R ii sc图24Ω2Ω6V2Ω 4Ω-+3V+--+ 图41Ω 6V2Ω-+u OC图63Ω6V-+R LD. 12W7．如图7所示电路，电容无储能，开关闭合后电容电压u C (t)等于( )。
A. 6(1-e -10t/3)V t ≥0 B. 6(1-e -t/3)V t ≥0 C. 3(1-e -10t/3)V t ≥0 D. 3(1-e -t/3)V t ≥08．如图8所示电路，开关断开时的电容电压u C (0+)等于( )。
A. 2V B. 3V C. 4V D. 0V9．如图9所示电路，i L (0-)=1A ，开关由a 投向b L A. e -t A t ≥0 B. 2e -10t A t ≥0 C. 2e -t A t ≥0 D. e -10t A t ≥010．如图10所示电路，开关断开后电路的时间常数τ等于( )。
A. 2SB. 1SC. 4SD. 3S11．已知RLC 串联电路中L=2H ，C=1/8F ，u C (0-)=10V ，要在t>0时获得衰减振荡，则R 的取值范围等于( )。
1-1.电路分类按电路参数分有BD，按电路性质分有AC。
（A.线性电路 B.集总参数电路C.非线性电路 C.分布参数电路）1-2.实现信息的传送和处理的电路称为_B_电路。
（A．电工B．电子C．强电）1-3.实现电能的输送和变换的电路称为__C__电路。
（A．电子B．弱电C．电工D．数字）1-4.实际电路的几何尺寸远小于其工作信号波长，这种电路称为B电路。
（A．分布参数B．集总参数）1-5.若描述电路特性的所有方程都是线性代数方程或线性微积分方程，则这类电路是A电路。
（A．线性B．非线性）2-1.电压的单位是B，电流的单位是A，有功功率的单位是D，能量的单位是E。
（A.安培B.伏特C.伏安D.瓦E.焦耳F.库仑）2-2.某元件功率为正（0P>），说明该元件__B__功率，则该元件是__D__。
（A．产生B．吸收C．电源D．负载）2-3.电容是BC元件，电容上的电压F，流过电容的电流E。
（A.耗能B.储能C.记忆D.无记忆E.能跃变F.不能跃变）2-4.图示电路中a、b端的等效电阻R ab在开关K打开与闭合时分别为A。
A. 10Ω，10ΩB. 10Ω ，8ΩC. 10Ω ， 16ΩD. 8Ω ，10Ω4Ω4Ω16Ω 16ΩKab2-5..电位的单位是 A ，无功功率的单位是 E ，视在功率的单位是 C ，电荷的单位是 F ，电流的单位是 B 。
（A.伏特(V) B.安培(A) C.伏安(VA) D.瓦(W) E.泛尔(Var) F.库仑(C)） 2-6. 电容电压u c 具有连续性，所以电容上的电压 B ，电容具有记忆 C 。
（A.能跃变 B.不能跃变 C.电流作用 D.电压作用）2-7.独立电源有 A 和 B 两种。
（A.电压源 B.电流源 C.受控源）2-8.电感在直流稳态电路中相当于 A ，在高频交流电路中相当于 B 。
（a.短路 b.开路） 2-9.电压和电流的关联方向是指电压、电流 B 一致。
（a.实际方向 b.参考方向 c.电位降方向）2-10.两个电容C 1=3μF,C 2=6μF 串联时，其等效电容值为__D __μFA ．9B ．3C ． 6D ．22-11.某元件功率为负（0P <），说明该元件__A __功率，则该元件是__C ___。
（A ．产生 B ．吸收 C ．电源 D ．负载 ）2-12. 图示（a ）电路中端电压U 为 A ；（b ）图中U 为 B 。
A. 8 V B. -2 V C. 2 V D.－4 V＋U －+ 5V -1Ω3A4A 1Ω3 VU（a）（b）2-13. 已知图b中的U S1 = 4 V，I S1 = 2 A 。
用图b所示的等效理想电流源代替图a所示的电路，该等效电流源的参数为C 。
(A. 6 A B. 2 A C. －2 A)图a 图b2-14. .电容器C的端电压从0 升至U 时，电容器吸收的电能为A。
(A.1 2CU2 B.2CU2 C.UC2)2-15. 下图所示电路中A、B 两点间的等效电阻与电路中的R L相等，则R L为C。
(A. 40 Ω B. 30 Ω C. 20 Ω )ABR LΩ10 Ω60 Ω30 Ω....2-16. 在下图所 示 电 路 中，电 源 电 压 U = 6 V 。
若 使 电 阻 R 上 的 电 压 U 1 = 4 V ，则 电 阻 R 为 B 。
(A. 2 ΩB. 4 ΩC. 6 Ω)U R2ΩU 1+－+－2-17.电感L 是 BC 元件，流过电感的电流 F ，电感上的电压 E 。
（A.耗能 B.储能 C.记忆 D.无记忆 E.能跃变 F.不能跃变）2-18.流过电感的电流具有连续性，因此 B ，电感具有记忆 D 。
（A.能跃变 B.不能跃变 C.电流作用 D.电压作用）2-19.电容器在直流稳态电路中相当于 A ，容量足够大时在交流电路中相当于 B 。
（A.开路 B.短路）2-20.求下图U ＝ C ，（A.16V B.4V C.－10V ），A 元件是 A （A.负载 B.电源），该元件是 A （A.消耗 B.产生）功率。
2-21. 图示电路中电流I 等于 D 。
(A.1A B.2A C.3A D.4A )2-22.图示电路中，流过元件A 的电流I ＝ C ，该元件在电路中 A 功率（A.吸收 B.发出 C.2A D.-2A ）。
2-23. 图示电路中a 、b 端的等效电阻为 A 。
A. 2Ω B. 6Ω C. 8Ω D.10 Ωab12Ω3Ω 2Ω2Ω2Ω3-1. 图示电路中节点a 的节点电压方程为 B 。
A. 8U a －2U b =2 B. 1.7U a －0.5U b =2 C. 1.7U a ＋0.5U b =2 D. 1.7U a －0.5U b =－23-2. 图示电路中网孔1的网孔电流方程为 A 。
A. 11I m1－3I m2＝5 B. 11I m1＋3I m2＝5 C. 11I m1＋3I m2＝－5 D. 11I m1－3I m2＝－5＋ 15V －5Ω1Ab4Ω1Ω2Ω a5V6V+ _+_8Ω6Ω3Ω I m1 I m23-3.列网孔方程时，要把元件和电源变为 B 才列方程式。
A. 电导元件和电压源 B.电阻元件和电压源 C.电导元件和电流源 D.电阻元件和电流源3-4.列节点方程时，要把元件和电源变为 C 才列方程式。
A.电导元件和电压源 B.电阻元件和电压源 C.电导元件和电流源 D.电阻元件和电流源3-5.列网孔方程时，互电阻符号取 A ，而节点分析时，互电导符号 C 。
A.流过互电阻的网孔电流方向相同取＋，反之取－ B.恒取＋ C.恒取－3-6.理想运放在线性运用时，同相端电压+u 与反相端电压-u ，可认为是 C ；而同相端电流+i 与反相端电流-i ，可认为是 A 。
A.等于0 B.等于无穷大 C.相等3-7. 在有 n 个结点、b 条支路的连通电路中，可以列出独立KCL 方程和独立KVL 方程的个数分别为 D 。
(A. n ；b B. b-n+1；n+1 C. n-1 ；b-1 D. n-1； b-n+1) 3-8. 某电路的图如图所示，下面论述正确的是 C 。
A. 该电路独立的KCL 方程为4个 B. 该电路独立的KVL 方程为2个C. 该电路的图是连通图，它的一个树具有3个树枝，3个余枝D.利用回路电流法求解该电路，需要列出4个独立回路电流方程4-1. 下图电路中，Is = 0 时，I = 2 A ，则当Is= 8 A 时，I 为C。
(A. 4 A B. 6 A C. 8 A D. 8.4 A)(提示：I s = 0 时，该支路断开，由叠加原理考虑)4-2. 图示电路中2Ω电阻的吸收功率P等于B。
(A.4W B.8W C.0W D.2W )4-3.应用叠加定理求某支路电压、电流是，当某独立电源作用时，其他独立电源，如电压源应B，电流源应A。
（A.开路 B.短路 C.保留）4-4.戴维宁定理说明一个线性有源二端网络可等效为B和内阻C连接来表示。
（A. 短路电流I sc B. 开路电压U oc C.串联 D.并联）4-5. 诺顿定理说明一个线性有源二端网络可等效为B和内阻D连接来表示。
（A.开路电压U oc B.短路电流I sc C.串联 D.并联）4-6. 求线性有源二端网络内阻时： （1）无源网络的等效电阻法，应将电压源 B 处理，将电流源 A 处理；（2）外加电源法， 应将电压源 B 处理，电流源 A 处理；（3）开路电压和短路电流法，应将电压源 C 处理，电流源 C 处理。
（A.开路 B.短路 C.保留）5-1. 正弦波的最大值是有效值的 B 倍。
（A.21B.2C.22） 5-2. 一个交流RC 并联电路，已知I R =6mA, I C =8mA,总电流I 等于___B ____A 。
（A ．14 B ．10 C ．2 ）5-3. 一个交流RC 串联电路，已知U R =3V ，U C =4V ，则总电压等于 C V 。
（A. 7 B. 1 C. 5） 5-4. 一个理想变压器，已知初级电压为220V ，初级匝数N 1=660，为得到10V 的次级电压，则次级匝数N 2为 C 匝。
（A.50 B.40 C.30 D.20）5-5. 如下图，将 正 弦 电 压 u =10 sin ( 314t + 30︒ ) V 施 加 于 电 阻 为 5 Ω 的 电 阻 元 件 上，则 通 过 该 元 件 的 电 流 B 。
(A.2 sin314t A B.2 sin( 314t +30︒ ) A C.2 sin( 314t －30︒ ) A)u+5-6. 表示交流正弦波特征的三要素是 ACE ，求瞬变过程的电压、电流表达式的三要素是 BDF 。
（A.快慢(ω，f ，T) B.初始值y(0+) C.大小(瞬时值、有效值、最大值) D.稳态值y(∞) E.相位 F.时间常数(0τ)）5-7. 在三相交流电路中，当负载Y 形连接时，线电压是相电压的___B ____倍。
(A ． 1 B ．3 C ．2 D ．32 )5-8. 已 知 某 正 弦 电 压 的 频 率 f = 50 Hz ，初 相 角ϕ=30︒，有效值为100 V ，则 其 瞬 时 表 达 式 可 为 D 。
(A. u = 100 sin( 50t+30︒ ) V B. u = 141.4 sin( 50πt+30︒ ) VC. u = 200 sin( 100πt+30︒ ) V)D. u = 141.4 sin( 100πt+30︒ ) V5-9. 图示电路中u S (t) = 2 sin t V，则单口网络相量模型的等效阻抗等于A。
(A.（1－j1）Ω B.（1＋j1）Ω C.（1－j2）Ω D.（1＋j2）Ω)5-10.有功功率的单位是B，无功功率单位是C，视在功率单位是 A 。
（A.伏安（VA） B.瓦（W） C.乏（Var） D.焦耳5-11.一个交流RL串联电路，已知总电压U＝10V，U R=6V，电感上电压U L= C。
（A.4V B.16V C.8V）5-12. 一个交流RL并联电路，已知流过电阻的电流I R＝3A，流过电感的电流I L=4A，则总电流I= C A。
（A.7 B.1 C.5）5-13. 一个交流LC并联电路，已知流过电感的电流I L＝5A，流过电容的电流I C=3A，则总电流I= B A。
（A.8 B.2 C.4）5-14.在三相交流电路中，若电源是Y形连接，负载∆形连接，则负载线电压是相电压的A倍，线电流是相电流的B倍。
（A.1 B.3 C.2 D.23）R，变比为n,这初级输入电阻等效为___A___。
