电路分析基础试题库

电路分析基础试题库汇编及答案一．填空题（每空1分）1-1.所谓电路，是由电的器件相互连接而构成的电流的通路。

1-2.实现电能输送和变换的电路称为电工电路；实现信息的传输和处理的电路称为电子电路。

1-3. 信号是消息或信息的表现形式，通常是时间的函数。

2-1.通常，把单位时间内通过导体横截面的电荷量定义为电流。

2-2.习惯上把正电荷运动方向规定为电流的方向。

2-3.单位正电荷从a点移动到b点能量的得失量定义为这两点间的电压。

2-4.电压和电流的参考方向一致，称为关联参考方向。

2-5.电压和电流的参考方向相反，称为非关联参考方向。

2-6.电压和电流的负值，表明参考方向与实际方向一致。

2-7.若P>0（正值），说明该元件消耗（或吸收）功率，该元件为负载。

2-8.若P<0（负值），说明该元件产生（或发出）功率，该元件为电源。

2-9.任一电路中，产生的功率和消耗的功率应该相等，称为功率平衡定律。

2-10.基尔霍夫电流定律（KCL）说明在集总参数电路中，在任一时刻，流出（或流出）任一节点或封闭面的各支路电流的代数和为零。

2-11.基尔霍夫电压定律（KVL）说明在集总参数电路中，在任一时刻，沿任一回路巡行一周，各元件的电压代数和为零。

2-12.用u—i平面的曲线表示其特性的二端元件称为电阻元件。

2-13.用u—q平面的曲线表示其特性的二端元件称为电容元件。

2-14.用i— 平面的曲线表示其特性的二端元件称为电感元件。

u(t)，与流过它的电流i无关的二端元件称为电压源。

2-15.端电压恒为Si(t)，与其端电压u无关的二端元件称为电流源。

2-16.输出电流恒为S2-17.几个电压源串联的等效电压等于所有电压源的电压代数和。

2-18.几个同极性的电压源并联，其等效电压等于其中之一。

2-19.几个电流源并联的等效电流等于 所有电流源的电流 代数和。

2-20.几个同极性电流源串联，其等效电流等于 其中之一 。

电路分析试题库及答案导语："电路分析"是与电力及电信等专业有关的一门基础学科。

它的任务是在给定电路模型的情况下计算电路中各部分的电流i和（或）电压v。

下面是小编收集的电路分析试题库及答案，提供给大家参考，希望你们喜欢！试题库（1）直流电路一、填空题1、电流所经过的路径叫做电路，通常由电源、负载和传输环节三部分组成。

2、无源二端理想电路元件包括电阻元件、电感元件和电容元件。

3、通常我们把负载上的电压、电流方向（一致）称作关联方向；而把电源上的电压和电流方向（不一致）称为非关联方向。

4、欧姆定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；基尔霍夫定律则是反映了电路的整体规律，其中KCL 定律体现了电路中任意结点上汇集的所有支路电流的约束关系， KVL 定律体现了电路中任意回路上所有元件上电压的约束关系，具有普遍性。

5、理想电压源输出的电压值恒定，输出的电流值由它本身和外电路共同决定；理想电流源输出的电流值恒定，输出的电压由它本身和外电路共同决定。

6、电阻均为9Ω的Δ形电阻网络，若等效为Y形网络，各电阻的阻值应为3 Ω。

7、实际电压源模型“20V、1Ω”等效为电流源模型时，其电流源S I 20 A，内阻iR 1 Ω。

8、负载上获得最大功率的条件是电源内阻等于负载电阻，获得的最大功率min P US2 /4R0 。

9、在含有受控源的电路分析中，特别要注意：不能随意把控制量的支路消除掉。

三、单项选择题1、当电路中电流的参考方向与电流的真实方向相反时，该电流（ B ）A、一定为正值B、一定为负值C、不能肯定是正值或负值2、已知空间有a、b两点，电压Uab=10V，a点电位为Va=4V，则b点电位Vb为（ B ）A、6VB、－6VC、14V3、当电阻R上的u、i参考方向为非关联时，欧姆定律的表达式应为（ B ）A、RiuB、RiuC、 iRu4、一电阻R上u、i参考方向不一致，令u=－10V，消耗功率为0.5W，则电阻R为（ A ）A、200ΩB、－200ΩC、±200Ω5、两个电阻串联，R1：R2=1：2，总电压为60V，则U1的大小为（ B ）A、10VB、20VC、30V 6、已知接成Y形的三个电阻都是30Ω，则等效Δ形的三个电阻阻值为（ C ）A、全是10ΩB、两个30Ω一个90ΩC、全是90Ω7、电阻是（ C ）元件，电感是（ B ）的元件，电容是（ A ）的元件。

电路分析基础试题及答案一、选择题1. 电路中最基本的两个物理量是：A. 电压和电流B. 电阻和电流C. 电压和电阻D. 电流和功率答案：A2. 欧姆定律描述的是：A. 电压与电流的关系B. 电流与电阻的关系C. 电压与电阻的关系D. 功率与电流的关系答案：A3. 在串联电路中，各电阻上的电压之和等于：A. 电源电压B. 电阻值之和C. 电流值之和D. 功率之和答案：A二、填空题1. 当电路中的电阻增加时，根据欧姆定律，电路中的_________将减小。

答案：电流2. 在并联电路中，各支路的电压_________。

答案：相等3. 功率的基本单位是_________。

答案：瓦特三、简答题1. 请简述基尔霍夫电流定律（KCL）的内容。

答案：基尔霍夫电流定律指出，在任何电路节点上，流入节点的电流之和等于流出节点的电流之和。

2. 什么是超前相位和滞后相位？答案：在交流电路中，当一个信号的波形相对于另一个信号的波形领先时，我们说它具有超前相位。

相反，如果一个信号的波形落后于另一个信号的波形，我们说它具有滞后相位。

四、计算题1. 已知一个串联电路，其中包含两个电阻R1=100Ω和R2=200Ω，电源电压为24V。

求电路中的总电流。

答案：首先计算总电阻R_total = R1 + R2 = 100Ω + 200Ω = 300Ω。

根据欧姆定律，总电流I = V/R_total = 24V / 300Ω =0.08A。

2. 一个并联电路由两个电阻组成，R1=50Ω，R2=150Ω，电源电压为12V。

求通过每个电阻的电流。

答案：首先计算总电阻R_total = (R1 * R2) / (R1 + R2) =(50Ω * 150Ω) / (50Ω + 150Ω) = 56.25Ω。

总电流I_total = V / R_total = 12V / 56.25Ω = 0.214A。

通过R1的电流I1 = V / R1 = 12V / 50Ω = 0.24A。

电路分析基础试题及答案一、选择题（每题2分，共20分）1. 电路中电流的参考方向与实际方向相反，电流的计算结果为：A. 正值B. 负值C. 零D. 无法确定答案：B2. 在电路分析中，理想电压源的内阻为：A. 0欧姆B. 无穷大欧姆C. 1欧姆D. 任意值答案：A3. 欧姆定律的公式是：A. V = IRB. I = VRC. R = VID. V = RI答案：A4. 电路中并联电阻的总电阻值与各并联电阻的关系是：A. 总电阻等于最小电阻B. 总电阻大于任一并联电阻C. 总电阻小于任一并联电阻D. 总电阻等于所有并联电阻之和答案：C5. 基尔霍夫电流定律（KCL）表明：A. 进入节点的电流之和等于离开节点的电流之和B. 离开节点的电流之和等于进入节点的电流之和C. 进入节点的电流之和不等于离开节点的电流之和D. 离开节点的电流之和不等于进入节点的电流之和答案：A6. 基尔霍夫电压定律（KVL）表明：A. 沿着任意闭合回路的电压之和等于零B. 沿着任意闭合回路的电压之和大于零C. 沿着任意闭合回路的电压之和小于零D. 沿着任意闭合回路的电压之和可以是任意值答案：A7. 在RLC串联电路中，当电阻R、电感L和电容C的阻抗相等时，电路处于：A. 谐振状态B. 并联谐振状态C. 串联谐振状态D. 非谐振状态答案：C8. 电感元件的电压与电流的关系是：A. V = L(di/dt)B. V = L(di/dt)^2C. V = L(di/dt)^-1D. V = L(di/dt)^1/2答案：A9. 电容元件的电压与电流的关系是：A. V = 1/C ∫i dtB. V = C ∫i dtC. V = 1/C iD. V = C di/dt答案：A10. 理想变压器的变比为：A. 原副线圈匝数之比B. 原副线圈匝数之和C. 原副线圈匝数之差D. 原副线圈匝数的倒数答案：A二、填空题（每题2分，共20分）1. 当电路中的电阻R为10欧姆，电流I为0.2A时，电压V等于________V。

“电路分析基础”试题(120分钟)一、 单项选择题（在每个小题的四个备选答案中，选出一个正确答案，并将正确答案的号码填入提干的括号内。

每小题2分，共40分） 1、图示电路中电流i 等于（ ）1）1A2）3）3A 4）4A2、图示单口网络的短路电流sc i 等于（ ）1）1A2）3）3A4）-1A3、图示电路中电压 u 等于（ ）1）4V 2）-4V3）6V 4）-6V4、图示单口网络的开路电压oc u 等于（ ）1）3V2）4V 3）5V 4）9V5、图示电路中电阻R 吸收的功率P 等于（1）3W2）3）9W 4）12W6、图示电路中负载电阻 L R 1）0W 2）6W 3）3W 4）12W7、图示单口网络的等效电阻等于（ ） 1）2Ω2）4Ω7A Ω16VΩu-+Ω6V 3VLR3）6Ω 4）-2Ω8、图示电路中开关断开时的电容电压)0(+c u1）2V 2）3V 3）4V 4）0V9、图示电路开关闭合后的电压)(∞c u 等于（1）2V 2）4V 3）6V4）8V 101）2S 2）3S 3）4S4）7S 11、图示电路的开关闭合后，电感电流)(t i 1）te 25- A2）te5.05- A3）)1(52te -- A4）)1(55.0te-- A12、图示正弦电流电路中电压)(t u 的振幅等于（） 1）1V 2）4V 3）10V 4）20V13、图示正弦电流电路中电压)(t u 的初相等于（） 1）︒9.362）︒-9.362V6VF1u1Hsu Vt t u s )2cos()(=Ω3usu3）︒-1.53 4）︒1.5314、图示单口网络相量模型的等效阻抗等于（）1）(3+j4) Ω2）(0.33-j0.25) Ω3）(1.92+j1.44) Ω4）(0.12+j0.16) Ω15、图示单口网络相量模型的等效导纳等于（）1）(0.5+j0.5) S2）(1+j1) S3）(1-j1) S4）(0.5-j0.5) S16、图示单口网络的功率因素为（）1）0.82）0.7073）-0.64）0.617、图示电路中电阻R吸收的平均功率P等于（）1）12.5W2）16W3）32W4）25W18、图示电路中负载获得的最大平均功率等于（）1）2.5W2）5W3）10W4）20W19、图示单口网络的等效电感为（）1）1H2）2H3）3.5H4）4H20、图示谐振电路的品质因数为（）1）0.012）13）104）100_Ω4jΩ2jabΩ-1jΩ3bF25.0u3HsuVttu s))(ab1H二、 选择填空题（在每小题的三个备选答案，并将正确答案的号码填入题干的空格内。

《电路分析基础》试题库第一部分填空题1.对于理想电压源而言，不允许路，但允许路。

2.当取关联参考方向时，理想电容元件的电压与电流的一般关系式为。

3.当取非关联参考方向时，理想电感元件的电压与电流的相量关系式为。

4.一般情况下，电感的不能跃变，电容的不能跃变。

5.两种实际电源模型等效变换是指对外部等效，对内部并无等效可言。

当端子开路时，两电路对外部均不发出功率，但此时电压源发出的功率为，电流源发出的功率为；当端子短路时，电压源发出的功率为，电流源发出的功率为。

6.对于具有n个结点b个支路的电路，可列出个独立的KCL方程，可列出个独立的KVL方程。

7.KCL定律是对电路中各支路之间施加的线性约束关系。

8.理想电流源在某一时刻可以给电路提供恒定不变的电流，电流的大小与端电压无关，端电压由来决定。

9.两个电路的等效是指对外部而言，即保证端口的关系相同。

10.RLC串联谐振电路的谐振频率 = 。

11.理想电压源和理想电流源串联，其等效电路为。

理想电流源和电阻串联，其等效电路为。

12.在一阶RC电路中，若C不变，R越大，则换路后过渡过程越。

13.RLC串联谐振电路的谐振条件是 =0。

14.在使用叠加定理适应注意：叠加定理仅适用于电路；在各分电路中，要把不作用的电源置零。

不作用的电压源用 代替，不作用的电流源用 代替。

不能单独作用；原电路中的 不能使用叠加定理来计算。

15. 诺顿定理指出：一个含有独立源、受控源和电阻的一端口，对外电路来说，可以用一个电流源和一个电导的并联组合进行等效变换，电流源的电流等于一端口的 电流，电导等于该一端口全部 置零后的输入电导。

16. 对于二阶电路的零输入相应，当R=2C L /时，电路为欠阻尼电路，放电过程为 放电。

17. 二阶RLC 串联电路，当R 2CL时，电路为振荡放电；当R = 时，电路发生等幅振荡。

18. 电感的电压相量 于电流相量π/2，电容的电压相量 于电流相量π/2。

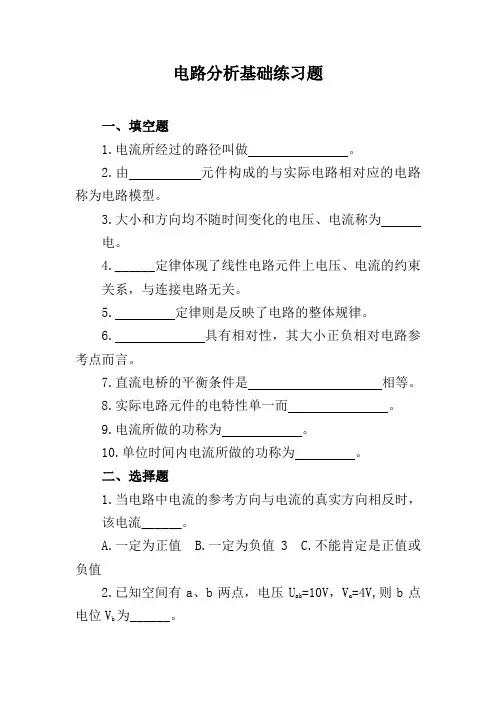

电路分析基础练习题一、填空题1.电流所经过的路径叫做。

2.由元件构成的与实际电路相对应的电路称为电路模型。

3.大小和方向均不随时间变化的电压、电流称为电。

4.______定律体现了线性电路元件上电压、电流的约束关系，与连接电路无关。

5. 定律则是反映了电路的整体规律。

6. 具有相对性，其大小正负相对电路参考点而言。

7.直流电桥的平衡条件是相等。

8.实际电路元件的电特性单一而。

9.电流所做的功称为。

10.单位时间内电流所做的功称为。

二、选择题1.当电路中电流的参考方向与电流的真实方向相反时，该电流______。

A.一定为正值B.一定为负值3C.不能肯定是正值或负值2.已知空间有a、b两点，电压U ab=10V，V a=4V,则b点电位V b为______。

A.6VB.-6VC.14V3.当电阻R上的u、i参考方向为非关联时，欧姆定律的表达式为______。

A.u=RiB.u=-RiC.u=R｜i｜4.一电阻R上的u、i参考方向不一致，令u=-10V，消耗功率为0.5W，则电阻R为______。

A.200ΩB.-200ΩC.±200Ω5.两个电阻串联，R1：R2=1:2，总电压为60V，则U1的大小为______。

A.10VB.20VC.30V6.已知接成YΩ，则等效歼。

形的三个电阻值为。

A.全是10ΩB.两个30Ω一个90ΩC.全是90Ω7.电阻是______元件。

A.储存电场能量B.储存磁场能量C.耗能8.一个输出电压几乎不变的设备有载运行，当负载增大时，是指______。

A.负载电阻增大B.负载电阻减小C.电源输出的电流增大9.理想电压源和理想电流源间______。

A.有等效变换关系B.没有等效变换关系C.有条件下的等效关系10.当恒流源开路时，该恒流源内部______。

A.有电流，有功率损耗B.无电流，无功率损耗C.有电流，无功率损耗三、判断题1.集总参数元件的电磁过程都分别集中在各元件内部进行。

“电路分析基础”试题(120分钟)一、 单项选择题(在每个小题的四个备选答案中,选出一个正确答案,并将正确答案的号码填入提干的括号内。

每小题2分,共40分) 1、图示电路中电流i 等于( )1)1A3)3A 4)4A2、图示单口网络的短路电流sc i 等于( )1)1A3)3A4)-1A3、图示电路中电压 u 等于( )1)4V 2)-4V3)6V 4)-6V4、图示单口网络的开路电压oc u 等于( ) 1)3V 2)4V 3)5V4)9V5、图示电路中电阻R 吸收的功率P 等于( )7A Ω16VΩ- 10V +u-+Ω2Ω16V 3V1)3W2)4W 3)9W 4)12W6、图示电路中负载电阻 L R 吸收的最大功率等于( ) 1)0W 2)6W 3)3W 4)12W7、图示单口网络的等效电阻等于( ) 1)2Ω2)4Ω 3)6Ω 4)-2Ω8、图示电路中开关断开时的电容电压)0(+c u 等于1)2V 2)3V 3)4V 4)0V9、图示电路开关闭合后的电压)(∞c u 等于1)2V 2)4V 3)6V 4)8V5:1LR Ω4ab2V6V-cu10、图示电路在开关断开后电路的时间常数等于( ) 1)2S 2)3S 3)4S 4)7S11、图示电路的开关闭合后,电感电流)(t i 等于() 1)te 25- A2)te5.05- A3))1(52te -- A4))1(55.0te -- A12、图示正弦电流电路中电压)(t u 的振幅等于() 1)1V 2)4V 3)10V 4)20V13、图示正弦电流电路中电压)(t u 的初相等于() 1)︒9.362)︒-9.36 3)︒-1.53 4)︒1.5314、图示单口网络相量模型的等效阻抗等于() 1)(3+j4) Ω2)(0、33-j0、25) Ω 3)(1、92+j1、44) ΩΩ2F15A1Hu1Hsu Vt tu s )2cos()(=Ω3usu Vt t u s )2cos(5)(=_Ω4j4)(0、12+j0、16) Ω15、图示单口网络相量模型的等效导纳等于() 1)(0、5+j0、5) S 2)(1+j1) S 3)(1-j1) S4)(0、5-j0、5) S16、图示单口网络的功率因素为() 1)0、8 2)0、707 3)-0、6 4)0、617、图示电路中电阻R 吸收的平均功率P 等于() 1)12、5W 2)16W 3)32W 4)25W18、图示电路中负载获得的最大平均功率等于() 1)2、5W 2)5W 3)10W 4)20W19、图示单口网络的等效电感为() 1)1H2)2H3)3、5H 4)4HΩ1Ω2j abΩ-1j Ω3bF25.0u Vt t u s )2cos(210)(=3Hsu Vt t u s )3cos(10)(=ab1H20、图示谐振电路的品质因数为() 1)0、01 2)13)104)100二、 选择填空题(在每小题的三个备选答案,并将正确答案的号码填入题干的空格内。

试题库薛永培作“电路分析基础”试题(120分钟)—III单项选择题（在每个小题的四个备选答案中，选出一个正确答案，并将正确答案的号码填入提干的括号内。

每小题2分，共40分） 图示电路中电流i 等于（2） 1）1A 2）2A 3）3A 4）4A2、图示单口网络的短路电流sci 等于（1）1）1A 2）1.5A 3）3A 4）-1A3、图示电路中电压u 等于（2） 1）4V 2）-4V 3）6V 4）-6V4、图示单口网络的开路电压ocu 等于（1）1）3V2）4V3）5V4）9V5、图示电路中电阻R 吸收的功率P 等于（3） 1）3W 2）4W 3）9W 4）12W6、图示电路中负载电阻L R 吸收的最大功率等于（3） 1）0W2）6W 3）3W 4）12W7、图示单口网络的等效电阻等于（1） 1）2Ω 2）4Ω7AΩ2Ω1Ω4i6VΩ2Ω4sci Ω2Ω4+_3VΩ2+_R Ω1A3Ω1Ω26V +_3V+_+-ocu Ω3+_6V5:1LR Ω4-a3）6Ω 4）-2Ω8、图示电路中开关断开时的电容电压)0(+c u 等于（2） 1）2V 2）3V 3）4V 4）0V9、图示电路开关闭合后的电压)(∞c u 等于（4） 1）2V 2）4V 3）6V4）8V 10、图示电路在开关断开后电路的时间常数等于（2） 1）2S 2）3S 3）4S4）7S11、图示电路的开关闭合后，电感电流)(t i 等于（3）1）te 25- A2）te5.05- A3）)1(52te -- A 4）)1(55.0te -- A 12、图示正弦电流电路中电压)(t u 的振幅等于（4）1）1V 2）4V 3）10V 4）20V13、图示正弦电流电路中电压)(t u 的初相等于（1）1）︒9.362）︒-9.36 3）︒-1.534）︒1.5314、图示单口网络相量模型的等效阻抗等于（3） 1）(3+j4)ΩΩ46VΩ2+_Ω2+-cu 0=t F1- +1u 12u + -Ω2+_Ω2+-=t F1F 25AΩ20=t i1Hs10+_+_u1Hsu F25.0Vt t u s )2cos()(=Ω3+_+_u2Hsu Vt t u s )2cos(5)(=a2）(0.33-j0.25)Ω 3）(1.92+j1.44)Ω 4）(0.12+j0.16)Ω15、图示单口网络相量模型的等效导纳等于（4）1）(0.5+j0.5)S 2）(1+j1)S3）(1-j1)S4）(0.5-j0.5)S16、图示单口网络的功率因素为（4）1）0.8 2）0.707 3）-0.6 4）0.617、图示电路中电阻R 吸收的平均功率P 等于（2） 1）12.5W 2）16W 3）32W 4）25W18、图示电路中负载获得的最大平均功率等于（1） 1）2.5W 2）5W 3）10W 4）20W19、图示单口网络的等效电感为（3） 1）1H2）2H 3）3.5H 4）4H 20、图示谐振电路的品质因数为（4） 1）0.01 2）1 3）104）100二、选择填空题（在每小题的三个备选答案，并将正确答案的号码填入题干的空格内。

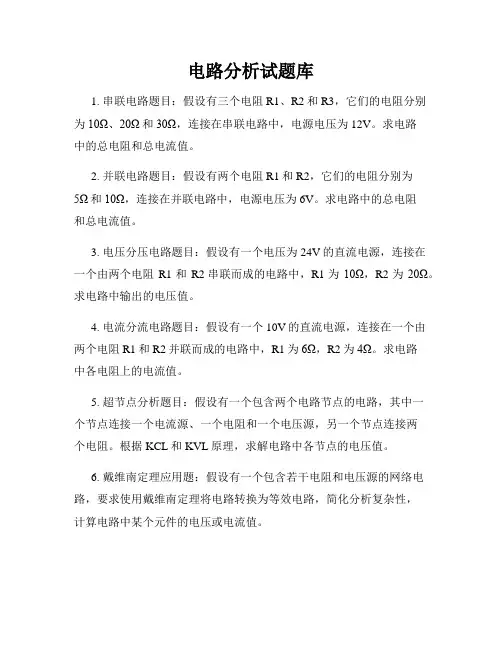

电路分析试题库
1. 串联电路题目：假设有三个电阻R1、R2和R3，它们的电阻分别
为10Ω、20Ω和30Ω，连接在串联电路中，电源电压为12V。

求电路
中的总电阻和总电流值。

2. 并联电路题目：假设有两个电阻R1和R2，它们的电阻分别为
5Ω和10Ω，连接在并联电路中，电源电压为6V。

求电路中的总电阻
和总电流值。

3. 电压分压电路题目：假设有一个电压为24V的直流电源，连接在
一个由两个电阻R1和R2串联而成的电路中，R1为10Ω，R2为20Ω。

求电路中输出的电压值。

4. 电流分流电路题目：假设有一个10V的直流电源，连接在一个由
两个电阻R1和R2并联而成的电路中，R1为6Ω，R2为4Ω。

求电路
中各电阻上的电流值。

5. 超节点分析题目：假设有一个包含两个电路节点的电路，其中一
个节点连接一个电流源、一个电阻和一个电压源，另一个节点连接两
个电阻。

根据KCL和KVL原理，求解电路中各节点的电压值。

6. 戴维南定理应用题：假设有一个包含若干电阻和电压源的网络电路，要求使用戴维南定理将电路转换为等效电路，简化分析复杂性，
计算电路中某个元件的电压或电流值。

以上是一些电路分析试题库中常见的类型题目，通过解答这些题目可以提高对电路分析原理的理解和运用能力。

希望能够帮助大家更好地掌握电路分析知识，顺利完成相关考试。

第一章试题库一、填空题（建议较易填空每空0.5分，较难填空每空1分）1、电流所经过的路径叫做 电路 ，通常由 电源 、 负载 和 中间环节 三部分组成。

2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是、对发电厂发出的电能进行 传输 、 分配 和 转换 ；电子技术的电路主要功能则是对电信号进行 传递 、 变换 、 存储 和 处理 。

3、实际电路元件的电特性 单一 而 确切 ，理想电路元件的电特性则 多元 和 复杂 。

无源二端理想电路元件包括 电阻 元件、 电感 元件和 电容 元件。

4、由 理想电路 元件构成的、与实际电路相对应的电路称为 电路模型 ，这类电路只适用 集总 参数元件构成的低、中频电路的分析。

5、大小和方向均不随时间变化的电压和电流称为 稳恒直流 电，大小和方向均随时间变化的电压和电流称为 交流 电，大小和方向均随时间按照正弦规律变化的电压和电流被称为 正弦交流 电。

6、 电压 是电路中产生电流的根本原因，数值上等于电路中 两点电位 的差值。

7、 电位 具有相对性，其大小正负相对于电路参考点而言。

8、衡量电源力作功本领的物理量称为 电动势 ，它只存在于 电源 内部，其参考方向规定由 电源正极高 电位指向 电源负极低 电位，与 电源端电压 的参考方向相反。

9、电流所做的功称为 电功 ，其单位有 焦耳 和 度 ；单位时间内电流所做的功称为 电功率 ，其单位有 瓦特 和 千瓦 。

10、通常我们把负载上的电压、电流方向称作 关联 方向；而把电源上的电压和电流方向称为 非关联 方向。

11、 欧姆 定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关； 基尔霍夫 定律则是反映了电路的整体规律，其中 KCL 定律体现了电路中任意结点上汇集的所有 支路电流 的约束关系， KVL 定律体现了电路中任意回路上所有 元件上电压 的约束关系，具有普遍性。

精心整理试题库薛永培作“电路分析基础”试题(120分钟)—III单项选择题（在每个小题的四个备选答案中，选出一个正确答案，并将正确答案的号码填入提干的括号内。

每小题2分，共40分） 图示电路中电流i 等于（2） 1）1A 2）2A 3）3A 4）4A2、图示单口网络的短路电流sci 等于（1）1）1A 2）1.5A 3）3A 4）-1A3、图示电路中电压u 等于（2） 1）4V 2）-4V 3）6V 4）-6V4、图示单口网络的开路电压ocu 等于（1）1）3V 2）4V3）5V4）9V5、图示电路中电阻R 吸收的功率P 等于（3） 1）3W 2）4W 3）9W 4）12W6、图示电路中负载电阻L R 吸收的最大功率等于（3） 1）0W2）6W 3）3W 4）12W7、图示单口网络的等效电阻等于（1） 1）2Ω 2）4Ω7AΩ2Ω1Ω4i6VΩ2Ω4sci Ω2Ω4+_3VΩ2+_R Ω1A3Ω1Ω26V +_3V+_+-ocu Ω3+_6V5:1LR Ω4-+i2ab3）6Ω 4）-2Ω8、图示电路中开关断开时的电容电压)0(+c u 等于（2） 1）2V 2）3V 3）4V 4）0V9、图示电路开关闭合后的电压)(∞c u 等于（4） 1）2V 2）4V 3）6V4）8V 10、图示电路在开关断开后电路的时间常数等于（2） 1）2S 2）3S 3）4S4）7S11、图示电路的开关闭合后，电感电流)(t i 等于（3）1）te 25- A2）te5.05- A3）)1(52te -- A 4）)1(55.0te -- A 12、图示正弦电流电路中电压)(t u 的振幅等于（4）1）1V 2）4V 3）10V 4）20V13、图示正弦电流电路中电压)(t u 的初相等于（1）1）︒9.362）︒-9.36 3）︒-1.534）︒1.5314、图示单口网络相量模型的等效阻抗等于（3） 1）(3+j4)Ω2）(0.33-j0.25)ΩΩ46VΩ2+_Ω2+-cu 0=t F1- +1u 12u + -Ω2+_Ω2+-=t F1F 25AΩ20=t i1Hs10+_+_u1Hsu F25.0Vt t u s )2cos()(=Ω3+_+_u2Hsu Vt t u s )2cos(5)(=Ω3+_Ω4j ab3）(1.92+j1.44)Ω 4）(0.12+j0.16)Ω15、图示单口网络相量模型的等效导纳等于（4）1）(0.5+j0.5)S 2）(1+j1)S3）(1-j1)S4）(0.5-j0.5)S16、图示单口网络的功率因素为（4）1）0.8 2）0.707 3）-0.6 4）0.617、图示电路中电阻R 吸收的平均功率P 等于（2） 1）12.5W 2）16W 3）32W 4）25W18、图示电路中负载获得的最大平均功率等于（1） 1）2.5W 2）5W 3）10W 4）20W19、图示单口网络的等效电感为（3） 1）1H2）2H 3）3.5H 4）4H 20、图示谐振电路的品质因数为（4） 1）0.01 2）1 3）104）100二、选择填空题（在每小题的三个备选答案，并将正确答案的号码填入题干的空格内。

电工电子技术形成性考核作业（一）电路分析基础部分(1)一、单项选择题1、图1所示电路中的电流I为（A）。

A. -1AB. 1AC. 2A2、图2所示电路中电流I为（B）。

A. 5AB. -15AC. -5A3、图3所示电路中，电流表正负接线端用“+”、“-”号标出。

今电流表指针正向偏转，示数10A，有关电流、电压方向也表示在图中，则（C）正确。

A. I1=10A，U=-6VB. I1=-10A，U=6VC. I1=10A，U=12V4、图4所示电路中，电流I为（B）A. -3VB. 5AC. 2A5、图5所示电路中U为（A）。

A. 30VB. -10VC. -40V6、图6所示电路中，判断电阻R中流通的电流及消耗的功率为（A）。

A. 1A，2WB. 2A，4WC. 2A，2W7、图7所示电路中，判断电阻R中流通的电流及消耗的功率为（B）。

A. 0A，2WB. 1A，2WC. 1A，4W8、图8所示电路中，电位器RP1的滑动端向下移动及RP2的滑动端向右移动时，电流I1、I2的变化趋势是（B）。

A. I1减小，I2增大B. I1增大，I2减小C. I1不变，I2减小9、图9所示电路中，电压U ab的数值是（C）。

A. 0VB. 2VC. 10V10、图10所示电路的I、U表达式为（B）。

A. I 1=I-I S ，U=B. I 1=-I-I S ，U=C. I 1=I-I S ，U=二、简答题1、恒压源的性质是什么？恒压源的性质为（1）它的输出电压始终是恒定的，不受输出电流的影响；（2）通过它的电流不由它本身决定，由与之相连的负载电阻决定。

2、恒流源的性质是什么？恒流源的性质为（1）它的输出电流始终是恒定的，不受输出电压的影响；（2）恒流源的端电压不由它自身决定，由与之相连的负载电阻决定。

3、负载增加的涵义是什么？在近似恒压源供电或近似恒流源供电系统中，负载增加相当于负载电阻增大还是减小？负载增加意指电路的输出功率增加。

第一章试题库一、填空题（建议较易填空每空0.5分，较难填空每空1分）1、电流所经过的路径叫做电路，通常由电源、负载和中间环节三部分组成。

2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是、对发电厂发出的电能进行传输、分配和转换；电子技术的电路主要功能则是对电信号进行传递、变换、存储和处理。

3、实际电路元件的电特性单一而确切，理想电路元件的电特性则多元和复杂。

无源二端理想电路元件包括电阻元件、电感元件和电容元件。

4、由理想电路元件构成的、与实际电路相对应的电路称为电路模型，这类电路只适用集总参数元件构成的低、中频电路的分析。

5、大小和方向均不随时间变化的电压和电流称为稳恒直流电，大小和方向均随时间变化的电压和电流称为交流电，大小和方向均随时间按照正弦规律变化的电压和电流被称为正弦交流电。

6、电压是电路中产生电流的根本原因，数值上等于电路中两点电位的差值。

7、电位具有相对性，其大小正负相对于电路参考点而言。

8、衡量电源力作功本领的物理量称为电动势，它只存在于电源内部，其参考方向规定由电源正极高电位指向电源负极低电位，与电源端电压的参考方向相反。

9、电流所做的功称为电功，其单位有焦耳和度；单位时间内电流所做的功称为电功率，其单位有瓦特和千瓦。

10、通常我们把负载上的电压、电流方向称作关联方向；而把电源上的电压和电流方向称为非关联方向。

11、欧姆定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；基尔霍夫定律则是反映了电路的整体规律，其中KCL 定律体现了电路中任意结点上汇集的所有支路电流的约束关系，KVL 定律体现了电路中任意回路上所有元件上电压的约束关系，具有普遍性。

12、理想电压源输出的电压值恒定，输出的电流值由它本身和外电路共同决定；理想电流源输出的电流值恒定，输出的电压由它本身和外电路共同决定。

13、电阻均为9Ω的Δ形电阻网络，若等效为Y 形网络，各电阻的阻值应为3Ω。

电路分析基础试题库汇编及答案一．填空题（每空1分）1-1.所谓电路，是由电的器件相互连接而构成的电流的通路。

1-2.实现电能输送和变换的电路称为电工电路；实现信息的传输和处理的电路称为电子电路。

1-3. 信号是消息或信息的表现形式，通常是时间的函数。

2-1.通常，把单位时间内通过导体横截面的电荷量定义为电流。

2-2.习惯上把正电荷运动方向规定为电流的方向。

2-3.单位正电荷从a点移动到b点能量的得失量定义为这两点间的电压。

2-4.电压和电流的参考方向一致，称为关联参考方向。

2-5.电压和电流的参考方向相反，称为非关联参考方向。

2-6.电压和电流的负值，表明参考方向与实际方向一致。

2-7.若P>0（正值），说明该元件消耗（或吸收）功率，该元件为负载。

2-8.若P<0（负值），说明该元件产生（或发出）功率，该元件为电源。

2-9.任一电路中，产生的功率和消耗的功率应该相等，称为功率平衡定律。

2-10.基尔霍夫电流定律（KCL）说明在集总参数电路中，在任一时刻，流出（或流出）任一节点或封闭面的各支路电流的代数和为零。

2-11.基尔霍夫电压定律（KVL）说明在集总参数电路中，在任一时刻，沿任一回路巡行一周，各元件的电压代数和为零。

2-12.用u—i平面的曲线表示其特性的二端元件称为电阻元件。

2-13.用u—q平面的曲线表示其特性的二端元件称为电容元件。

2-14.用i— 平面的曲线表示其特性的二端元件称为电感元件。

u(t)，与流过它的电流i无关的二端元件称为电压源。

2-15.端电压恒为Si(t)，与其端电压u无关的二端元件称为电流源。

2-16.输出电流恒为S2-17.几个电压源串联的等效电压等于所有电压源的电压代数和。

2-18.几个同极性的电压源并联，其等效电压等于其中之一。

2-19.几个电流源并联的等效电流等于所有电流源的电流代数和。

2-20.几个同极性电流源串联，其等效电流等于 其中之一 。

《电路分析基础》试题库 第一部分 填空题1. 对于理想电压源而言，不允许 路，但允许 路。

2. 当取关联参考方向时，理想电容元件的电压与电流的一般关系式为 。

3. 当取非关联参考方向时，理想电感元件的电压与电流的相量关系式为 。

4. 一般情况下，电感的 不能跃变，电容的 不能跃变。

5.两种实际电源模型等效变换是指对外部等效，对内部并无等效可言。

当端子开路时，两电路对外部均不发出功率，但此时电压源发出的功率为 ，电流源发出的功率为 ；当端子短路时，电压源发出的功率为 ，电流源发出的功率为 。

6. 对于具有n 个结点b 个支路的电路，可列出 个独立的KCL 方程，可列出 个独立的KVL 方程。

7. KCL 定律是对电路中各支路 之间施加的线性约束关系。

8. 理想电流源在某一时刻可以给电路提供恒定不变的电流，电流的大小与端电压无关，端电压由 来决定。

9. 两个电路的等效是指对外部而言，即保证端口的 关系相同。

10. RLC 串联谐振电路的谐振频率 = 。

11. 理想电压源和理想电流源串联，其等效电路为 。

理想电流源和电阻串联，其等效电路为 。

12. 在一阶RC 电路中，若C 不变，R 越大，则换路后过渡过程越 。

13. RLC 串联谐振电路的谐振条件是 =0。

14.在使用叠加定理适应注意：叠加定理仅适用于 电路；在各分电路中，要把不作用的电源置零。

不作用的电压源用 代替，不作用的电流源用 代替。

不能单独作用；原电路中的 不能使用叠加定理来计算。

15. 诺顿定理指出：一个含有独立源、受控源和电阻的一端口，对外电路来说，可以用一个电流源和一个电导的并联组合进行等效变换，电流源的电流等于一端口的 电流，电导等于该一端口全部 置零后的输入电导。

16. 对于二阶电路的零输入相应，当R=2C L /时，电路为欠阻尼电路，放电过程为 放电。

17. 二阶RLC 串联电路，当R 2CL时，电路为振荡放电；当R = 时，电路发生等幅振荡。

试题库（1）直流电路一、填空题1、电流所经过的路径叫做电路，通常由电源、负载和中间环节三部分组成。

2、无源二端理想电路元件包括电阻元件、电感元件和电容元件。

3、通常我们把负载上的电压、电流方向（一致）称作关联方向；而把电源上的电压和电流方向（不一致）称为非关联方向。

4、欧姆定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；基尔霍夫定5电流值恒定，输出的67891234567891A 2、已知空间有a 、b 两点，电压U ab =10V ，a 点电位为V a =4V ，则b 点电位V b 为（B ） A 、6VB 、－6VC 、14V3、当电阻R 上的u 、i 参考方向为非关联时，欧姆定律的表达式应为（B ） A 、Ri u =B 、Ri u -=C 、 i R u =4、一电阻R 上u 、i 参考方向不一致，令u =－10V ，消耗功率为0.5W ，则电阻R 为（A ） A 、200ΩB 、－200ΩC 、±200Ω5、两个电阻串联，R 1：R 2=1：2，总电压为60V ，则U 1的大小为（B ） A 、10VB 、20VC 、30V6、已知接成Y 形的三个电阻都是30Ω，则等效Δ形的三个电阻阻值为（C ）A 、全是10ΩB 、两个30Ω一个90ΩC 、全是90Ω7、电阻是（C ）元件，电感是（B ）的元件，电容是（A ）的元件。

A 、储存电场能量B 、储存磁场能量C 、耗能8、一个输出电压几乎不变的设备有载运行，当负载增大时，是指（C ） A 、负载电阻增大B 、负载电阻减小C 、电源输出的电流增大 9、理想电压源和理想电流源间（B ）A 、有等效变换关系B 、没有等效变换关系C 、有条件下的等效关系 四、简答题12345U ”求出AB R L 可以任意改变，问R L 等于多大时其上可获得最大功率，并求出最大功率P Lmax 。

（1Ω;4w ） （3、提示思路：先将R L 支路去掉，求出U OC =4V 及Req=1Ω”,再补上R 支路,求批判条件及最大功率）4、图1.5.4所示电路中，求2A 电流源之发出功率。
