通信对抗原理(冯小平)全书第7章

《通信原理》习题参考答案第七章7-7. 设输入抽样器的信号为门函数)(t G τ，宽度ms 20=τ，若忽略其频谱第10个零点以外的频率分量，试求最小抽样速率。

解：ff f Sa f G t G πτπτπτττsin )()()(==⇔ 在第十个零点处有：10=τf 即最高频率为：Hz f m 500102010103=⨯==-τ 根据抽样定理可知：最小抽样频率要大于m f 2，即最小抽样频率为1000KHz7-8. 设信号t A t m ωcos 9)(+=，其中A ≤10V 。

若m(t)被均匀量化为40个电平，试确定所需的二进制码组的位数N 和量化间隔υ∆。

解： 402≥N ，所以N ＝6时满足条件信号m(t)的最大电压为V max ＝19V ，最小电压为V min ＝-1V即信号m(t)的电压差ΔV ＝20V ∴V V 5.0402040==∆=∆υ7-10. 采用13折线A 律编码电路，设最小量化间隔为1个单位，已知抽样脉冲值为+653单位：（1） 试求此时编码器输出码组，并计算量化误差；（2） 写出对应于该7位码（不包括极性码）的均匀量化11位码。

（采用自然二进制码。

）解：（1）极性码为正，即C 7＝1即段落码C 6C 5C 4＝110抽样脉冲值在段内的位置为：653－512＝123个量化单位 由于段内采用均匀量化，第7段内量化间隔为：32251210244=- 而32×3≤123≤32×4，所以可以确定抽样脉冲值在段内的位置在第3段，即C 3C 2C 1C 0＝0011所以编码器输出码组为：C 7C 6C 5C 4C 3C 2C 1C 0＝11100011 量化误差：11)232332512(635=+⨯+- （2）635对应的量化值为：624232332512=+⨯+ 对应的11位自然二进制码元为：010********7-11. 采用13折线A 律编码电路，设接收端收到的码组为“01010011”、最小量化间隔为1个量化单位，并已知段内码改用折叠二进制码：（1）试问译码器输出为多少量化单位；（2）写出对应于该7位码（不包括极性码）的均匀量化11位自然二进码。

通信对抗原理通信对抗是一种军事战争中常见的作战手段，通过干扰、破坏敌方通信系统，达到削弱敌方作战能力、提高我方作战效果的目的。

通信对抗原理涉及到通信系统的结构、传输方式、信号特点等多个方面，下面将从几个方面对通信对抗原理进行分析。

首先，通信对抗原理涉及到通信系统的结构。

通信系统一般包括发射机、接收机、信道和传输介质等组成部分。

在通信对抗中，可以通过干扰发射机和接收机的工作，破坏信道和传输介质，从而影响通信系统的正常运行。

例如，可以利用电子干扰手段干扰发射机和接收机的工作，或者利用电磁干扰手段破坏信道和传输介质，使得通信系统无法正常工作，从而达到对抗的目的。

其次，通信对抗原理涉及到通信系统的传输方式。

通信系统的传输方式一般包括有线传输和无线传输两种。

在通信对抗中，可以通过干扰有线传输线路或者无线传输信号，破坏通信系统的传输方式，使得通信无法正常进行。

例如，可以利用电磁干扰手段干扰无线传输信号，或者利用物理破坏手段破坏有线传输线路，从而影响通信系统的传输方式，达到对抗的目的。

另外，通信对抗原理还涉及到通信系统的信号特点。

通信系统的信号特点包括信号的频率、波特率、调制方式等多个方面。

在通信对抗中，可以通过干扰通信系统的信号特点，破坏通信系统的信号传输，使得通信系统无法正常工作。

例如，可以利用频率干扰手段干扰通信系统的信号频率，或者利用调制干扰手段破坏通信系统的信号波特率，从而影响通信系统的信号特点，达到对抗的目的。

综上所述，通信对抗原理涉及到通信系统的结构、传输方式、信号特点等多个方面。

在实际作战中，可以通过干扰、破坏敌方通信系统，达到削弱敌方作战能力、提高我方作战效果的目的。

因此，对通信对抗原理的深入研究和理解，对于提高作战能力具有重要意义。

现代通信对抗原理与应用目录:第1章绪论1.1 现代通信对抗概述1.2 现代通信对抗系统组成和特点1.3 通信对抗技术及发展趋势1.4 现代通信对抗系统的主要技术指标参考文献第2章通信对抗中信号的侦察接收2.1 通信侦察信号环境2.2 侦察接收机2.3 侦察信号的数字化和频域信息呈现2.4 侦察信号的采集存储2.5 侦察系统的灵敏度和作用距离参考文献第3章通信对抗中的信号参数分析测量3.1 工作频率的测量方法3.2 数字通信信号的符号速率测量3.3 信号带宽和电平的测量3.4 常规通信信号调制参数分析3.5 跳频信号侦察参数分析3.6 扩频通信信号参数分析参考文献第4章通信对抗中的信号分类识别4.1 信号特征参数分析4.2 信号细微特征分析4.3 信号识别的准备4.4 常规信号分类识别4.5 基于深度学习的信号分类识别参考文献第5章特定通信信号分析方法5.1 Link4A数据链信号的分析方法5.2 Linkll数据链信号的分析方法5.3 Linkl6数据链信号的分析方法参考文献第6章通信信号测向方法6.1 概述6.2 传统测向方法6.3 空间谱估计测向方法参考文献第7章无源定位原理与应用方法7.1 单站无源定位技术7.2 多站无源定位技术7.3 小结参考文献第8章通信干扰基础8.1 对抗目标的抗干扰手段8.2 通信干扰能力描述8.3 通信干扰功率概算参考文献第9章通信干扰技术与方法9.1 瞄准式干扰9.2 拦阻式干扰9.3 对扩谱信号的干扰9.4 灵巧干扰9.5 精确干扰9.6 分布式干扰。

第一章Simulink基础一、实验目的学习Simulink的使用，基于Simulink分析在加性高斯白噪声信道情况下，4PSK调制解调系统中信道信噪比与误码率之间的关系曲线，并为以后的Simulink仿真实验奠定基础。

二、基本知识（1）Simulink基础Simulink是一种用来实现计算机仿真的软件工具，是Matlab的一个扩展模块，它在Matlab的支持下向用户提供一种可视化的模型仿真分析环境，可用于实现各种动态系统（包括连续系统、离散系统和混合系统）。

在Simulink中，借助于丰富的模块库，能够通过简单的拖放操作构筑层次化的复杂系统，且在Simulink仿真分析过程中，可以在Matlab和Simulink之间任意切换，充分利用两种环境的优点。

下面以FFT对信号进行谱分析为例，对使用Simulink的基本步骤作简单描述。

1．启动Simulink在Matlab命令窗中，键入>>Simulink，按回车启动Simulink；或点击simulink快捷键。

Simulink快捷键此时出现一个Simulink库浏览窗，单击各个工具箱前面符号“+”可以看到工具箱的具体内容。

2．构造系统首先单击新文档图标，如下图所示，启动一个新的模型仿真窗口。

此时一个新窗口将出现在屏幕上，在该窗口中可以进行模型的创建和模拟。

一个典型的模型仿真窗口的快照如下图：为了熟悉Simulink的环境和组成，对Simulink各种菜单和选项的浏览是非常必要的。

我们在Simulink库浏览窗中可以找到Communications Blockset和Signal Processing Blockset工具箱，在这两个工具中提供了许多通信和信号处理中经常用到的功能模块。

应该牢记学习Simulink最好的方法是不断地实践和探索，犯错误和纠正错误也是一种学习的方法。

现在开始创建一个使用FFT对信号进行谱分析的模型。

首先在Simulink库浏览窗中找到Signal Processing Blockset工具箱，展开Signal Processing Blockset工具箱可以看到Signal Processing Sources条目，点击Signal ProcessingSources条目后在相邻的分割窗中能够找到Sine Wave模块。

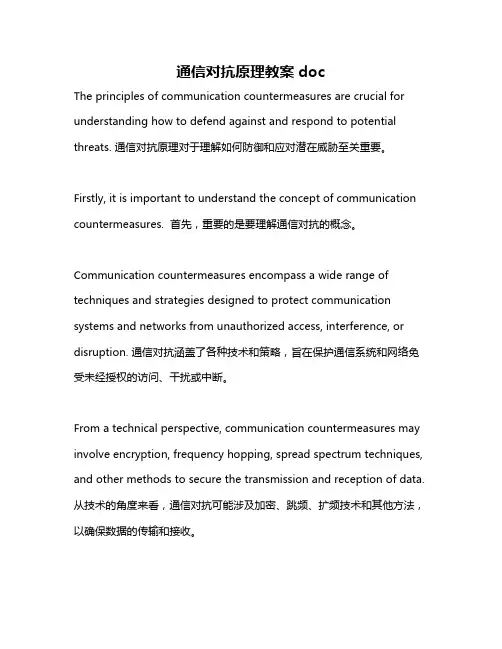

通信对抗原理教案docThe principles of communication countermeasures are crucial for understanding how to defend against and respond to potential threats. 通信对抗原理对于理解如何防御和应对潜在威胁至关重要。

Firstly, it is important to understand the concept of communication countermeasures. 首先，重要的是要理解通信对抗的概念。

Communication countermeasures encompass a wide range of techniques and strategies designed to protect communication systems and networks from unauthorized access, interference, or disruption. 通信对抗涵盖了各种技术和策略，旨在保护通信系统和网络免受未经授权的访问、干扰或中断。

From a technical perspective, communication countermeasures may involve encryption, frequency hopping, spread spectrum techniques, and other methods to secure the transmission and reception of data. 从技术的角度来看，通信对抗可能涉及加密、跳频、扩频技术和其他方法，以确保数据的传输和接收。

Furthermore, from a strategic standpoint, communication countermeasures may involve the implementation of secure protocols, authentication mechanisms, and strict access controls to prevent unauthorized access and tampering. 此外，从战略的角度来看，通信对抗可能涉及实施安全协议、身份验证机制和严格的访问控制，以防止未经授权的访问和篡改。

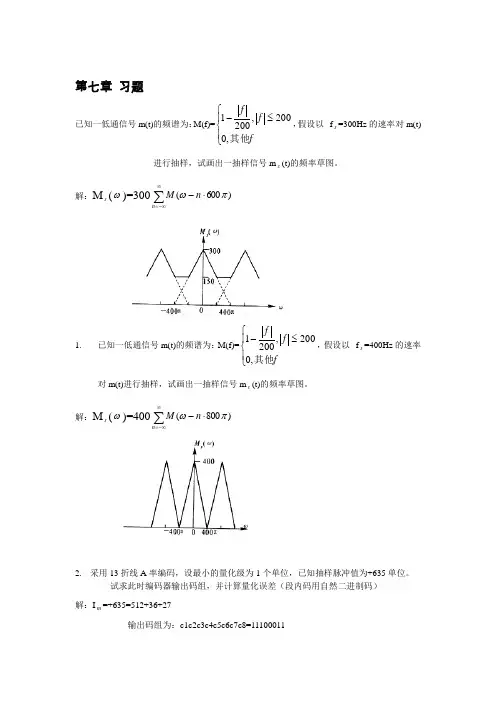

第七章 习题已知一低通信号m(t)的频谱为：M(f)=⎪⎩⎪⎨⎧≤-f f f其他,0200,2001，假设以f s =300Hz 的速率对m(t)进行抽样，试画出一抽样信号m s (t)的频率草图。

解：M s (ω)=300∑∞-∞=⋅-n n M )600(πω1.已知一低通信号m(t)的频谱为：M(f)=⎪⎩⎪⎨⎧≤-f f f其他,0200,2001，假设以f s =400Hz 的速率对m(t)进行抽样，试画出一抽样信号m s (t)的频率草图。

解：M s (ω)=400∑∞-∞=⋅-n n M )800(πω2. 采用13折线A 率编码，设最小的量化级为1个单位，已知抽样脉冲值为+635单位。

试求此时编码器输出码组，并计算量化误差（段内码用自然二进制码） 解：I m =+635=512+36+27输出码组为：c1c2c3c4c5c6c7c8=11100011量化误差为273. 采用13折线A 率编码，设最小的量化级为1个单位，已知抽样脉冲值为-95单位。

试求此时编码器输出码组，并计算量化误差（段内码用折叠二进制码） 解：-95= -（64+74⨯+3） c5c6c7c8=0000输出码组为：c1c2c3c4c5c6c7c8=00110000 量化误差为74. 采用13折线A 率编码器电路，设接收端收到的码组为“01010011”，最小量化单位为1个单位，并已知段内码为折叠二进码。

试问译码器输出为多少单位。

解：I 0= -(256+4.5⨯16)=-3285. 采用13折线A 率编码器电路，设接收端收到的码组为“01010011”，最小量化单位为1个单位，并已知段内码为自然二进码。

试问译码器输出为多少单位 解：I 0= -(256+3.5⨯16)=-3126. 单路话音信号的最高频率为4KHz ，抽样速率为8kHz ，将所得的脉冲由PAM 方式或PCM方式传输。

设传输信号的波形为矩形脉冲，其宽度为τ，且占空比为1。

通信对抗原理教案doc一、教学目标知识目标：掌握通信对抗的基本概念、原理及其分类，理解通信对抗系统的组成及其功能，掌握相关的通信对抗技术和方法。

能力目标：培养学生分析和解决通信对抗实际问题的能力，提高对通信对抗系统的设计和评估能力。

情感目标：增强学生对通信对抗重要性的认识，激发对通信对抗技术研究的兴趣，培养团队合作精神和实际操作能力。

二、教学内容通信对抗的基本概念定义及重要性：通信对抗是指在通信系统中，利用各种技术手段和方法对敌方通信系统进行干扰、欺骗或破坏，以达到削弱或阻止敌方通信能力的目的。

通信对抗的有效性直接影响到现代战争和军事行动的成败。

通信对抗的分类：包括主动对抗和被动对抗，分别从攻击和防御两个方面进行介绍。

通信对抗的基本原理主动对抗原理：通过技术手段主动干扰或破坏敌方通信系统的工作，如干扰、欺骗、伪装等。

介绍常见的干扰技术、欺骗技术及其原理。

被动对抗原理：通过采取保护措施，增强系统自身的抗干扰能力，如加密通信、抗干扰设计等。

讲解加密技术、抗干扰设计的基本原理及其应用。

通信对抗系统的组成对抗设备：包括干扰机、伪装设备、解密设备等，介绍其工作原理和功能。

对抗策略：包括电子干扰策略、频谱管理策略、加密和解密策略等。

讲解如何制定和执行对抗策略，以实现最佳对抗效果。

通信对抗技术干扰技术：包括噪声干扰、伪码干扰、频率跳变干扰等。

详细讲解每种干扰技术的工作原理、实施方法及其优缺点。

欺骗技术：包括假目标、虚假信号发送等。

介绍欺骗技术的实施方法及其应用场景。

加密与解密技术：包括对称加密、非对称加密、哈希函数等。

讲解加密和解密的基本原理、技术要求及其应用效果。

三、教学方法讲授法：通过理论讲解，详细介绍通信对抗的基本概念、原理及技术，使学生对通信对抗有一个全面的认识。

案例分析法：结合实际案例，分析通信对抗在具体应用中的表现，帮助学生理解理论知识在实际中的应用。

讨论法：组织学生讨论通信对抗的相关问题，鼓励学生提出自己的见解和解决方案，培养其分析和解决问题的能力。

通信与导航对抗原理的应用导引当今社会，通信和导航技术对人类生活的影响越来越深远。

然而，随着技术的进步和应用的普及，也出现了越来越多的对抗行为。

为了保护通信和导航系统的安全与稳定，人们积极研究并应用通信与导航对抗原理。

本文将介绍通信与导航对抗原理的应用。

通信对抗原理的应用通信对抗原理旨在干扰或破坏敌方通信系统，阻止其完成通信任务。

以下是通信对抗原理的应用：•频谱干扰：通过占用敌方通信频谱，干扰其正常通信。

这种干扰方式可以通过发射强干扰信号来实现，也可以通过改变频率和波形等技术手段来进行。

•指向性干扰：针对敌方通信设备的定向发射干扰信号，使其接收机无法正确解调信号，从而干扰其通信链路。

•隐蔽通信：利用隐蔽通信技术，使通信内容不易被敌方察觉。

这种技术可以通过使用低概率截获（LPI）技术、使用抗干扰编码等手段来实现。

•网络攻击：通过黑客攻击、拒绝服务攻击等手段，破坏敌方通信网络的正常运行，使其无法进行通信。

导航对抗原理的应用导航对抗原理旨在干扰或破坏敌方导航系统，阻止其正确导航。

以下是导航对抗原理的应用：•GPS干扰：通过发射干扰信号，使敌方GPS设备无法接收到卫星信号，从而无法进行定位和导航。

这种干扰方式可以通过发射强干扰信号来实现。

•虚假导航信息：通过发送虚假的导航信号，使敌方导航系统产生误导，导致其错误地进行定位和导航。

•导航信号破坏：通过干扰敌方导航信号的传输和接收，使其无法正常工作。

这可以通过发射无线电频率干扰信号来实现。

•多路径效应利用：利用导航信号多径效应，使敌方导航设备接收到误导性的导航信号，从而误导其定位和导航。

通信与导航对抗的前沿研究为了应对不断演变的对抗手段，研究人员开展了众多前沿研究，以保证通信和导航系统的安全性。

以下是一些前沿研究领域：•抗干扰技术：针对各种频谱干扰和指向性干扰手段，研究人员致力于开发更强大的抗干扰技术，以保证通信链路的稳定性和可靠性。

•主动防御技术：研究人员开发了一系列主动防御技术，可以快速侦测到对抗行为，并采取相应的应对策略，以最大限度地降低对抗的影响。
