液压回路练习题

《液压与气压传动》复习资料及答案9、先导式溢流阀原理如图所示，回答下列问题：（1）先导式溢流阀原理由哪两部分组成（2）何处为调压部分（3）阻尼孔的作用是什么（4）主阀弹簧为什么可较软解：（1）先导阀、主阀。

（2）先导阀。

（3）制造压力差。

（4）只需克服主阀上下压力差作用在主阀上的力，不需太硬。

10、容积式液压泵的共同工作原理是什么答：容积式液压泵的共同工作原理是：⑴形成密闭工作容腔：⑵密封容积交替变化；⑶吸、压油腔隔开。

11、溢流阀的主要作用有哪些答：调压溢流，安全保护，使泵卸荷，远程调压，形成背压，多级调压液压系统中，当执行元件停止运动后，使泵卸荷有什么好处答：在液压泵驱动电机不频繁启停的情况下，使液压泵在功率损失接近零的情况下运转，以减少功率损耗，降低系统发热，延长泵和电机的使用寿命。

12、液压传动系统主要有那几部分组成并叙述各部分的作用。

答：动力元件、执行元件、控制调节元件、辅助元件、传动介质——液压油。

13、容积式液压泵完成吸油和压油必须具备哪三个条件答：形成密闭容腔，密闭容积变化，吸、压油腔隔开。

14、试述进油路节流调速回路与回油路节流调速回路的不同之处。

17、什么叫做差动液压缸差动液压缸在实际应用中有什么优点答：差动液压缸是由单活塞杆液压缸将压力油同时供给单活塞杆液压缸左右两腔，使活塞运动速度提高。

差动液压缸在实际应用中可以实现差动快速运动，提高速度和效率。

18、什么是泵的排量、流量什么是泵的容积效率、机械效率答：（1）泵的排量：液压泵每转一周，由其密封几何尺寸变化计算而得的排出液体的体积。

（2）泵的流量：单位时间内所排出的液体体积。

（3）泵的容积效率：泵的实际输出流量与理论流量的比值。

（4）机械效率：泵的理论转矩与实际转矩的比值。

19、什么是三位滑阀的中位机能研究它有何用处答：（1）对于三位阀，阀芯在中间位置时各油口的连通情况称为三位滑阀的中位机能。

（2）研究它可以考虑：系统的保压、卸荷，液压缸的浮动，启动平稳性，换向精度与平稳性。

项目六液压控制阀及液压回路一、填空题1．在定量泵供油的系统中，用流量控制阀实现对执行元件的速度调节。

这种回路称为_______。

2．调速阀是由________阀和 _______阀________联组成的。

_______阀的进出口的压力差是由________阀保证而基本不变化一的，使其流量不受负载变化的影响。

一般情况下，对于调速阀其________必须大于一定值（5×105Pa或10×105Pa），才能正常工作。

3．溢流阀的进口压力随流量变化而波动的性能称为________，性能的好坏用________或________、________评价。

4．溢流阀为________压力控制，阀口常________，先导阀弹簧腔的泄漏油与阀的出口相通。

定值减压阀为________压力控制，阀口常________，先导阀弹簧腔的泄漏油必须________。

5．当油液压力达到预定值时便发出电信号的液－电信号转换元件是_______。

6．三位四通手动中位机能为P型换向阀的职能符号是________。

7．溢流阀在液压系统中起调压溢流作用，当溢流阀进口压力低于调整压力时，阀口是_______的，溢流量为_______，当溢流阀进口压力等于调整压力时，溢流阀阀口是_______，溢流阀开始_______。

8．换向阀的驱动方式主要有________、________、________、________等。

9．先导式溢流阀中先导阀起________作用、主阀起________作用。

10．减压阀简化图形符号________，调速阀简化图形符号_____，液控单向阀简化图形符号________。

11．顺序动作回路的功用在于使几个执行元件严格按预定顺序动作，按控制方式不同，分为________控制和________控制。

同步回路的功用是使相同尺寸的执行元件在运动上同步，同步运动分为________同步和________同步两大类。

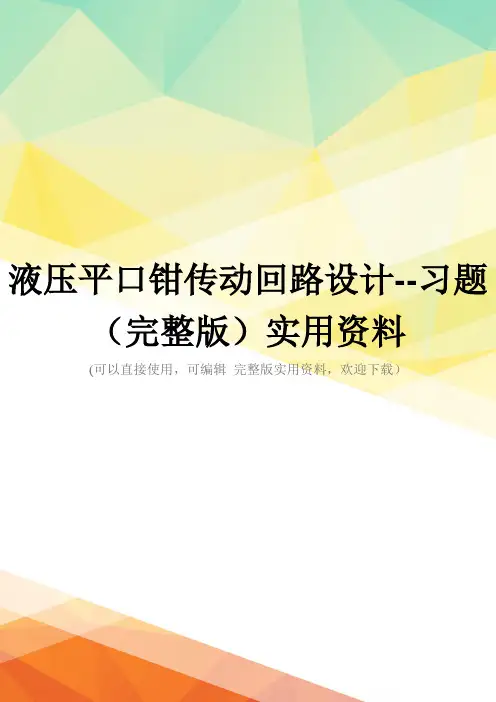

液压平口钳传动回路设计--习题（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）一、填空● 液压缸的类型和特点1.液压缸是将（）能转变为（）能，实现直线往复运动的液压元件。

2.液压执行元件包括液压缸和液压马达，其中（）输出旋转运动，（）输出直线运动。

3.液压传动中最重要的参数是（）和（），它们的乘积是（）。

4.液压缸运动速度的大小决定于（）。

5.差动回路中，活塞直径为D ，活塞杆直径为d ，为使活塞快进和快退速度相等，D和d满足关系（）。

6.柱塞缸由于柱塞与缸筒无配合要求，所以它特别适用于行程（）的场合。

7.液压缸的（）效率是液压缸的实际运动速度和理想运动速度之比。

8.摆动式液压缸可分为（）式和（）式两种。

9.工作行程很长的情况下，使用（）缸最合适。

10.液压缸在低速运动时常发生周期性的停顿或跳跃运动，称为（）。

11.活塞式液压缸分为（）和（）两种结构。

12.柱塞缸的运动速度v与缸筒内径D的关系（）。

二、选择● 液压缸的类型和特点1.液压缸是将液体的压力能转换为（）的能量转换装置。

A．动能B．机械能C．位能D．热能2.液压缸有效面积一定时，其活塞运动的速度由（）来决定。

A．压力B．流量C．排量D．负载3.液压缸的运动速度取决于（）。

A．压力和流量B．流量C．压力D．负载4.高速液压马达的转速大于（）。

A．300r/min B．400r/min C．500r/min D．600r/min5.双出杆液压缸，采用缸筒固定安装方式时，工作台的移动范围为缸筒有效行程的（）。

A．4倍B．3倍C．2倍D．1倍6.可实现差动连接的液压缸是（）。

A．等直径双杆活塞式液压缸B．单杆活塞式液压缸C．柱塞式液压缸D．摆动式液压缸7.差动连接的液压缸可使活塞实现（）。

A．减速B．加速C．慢速D．快速8.已知单杆活塞液压缸两腔有效面积A1=2A2，泵供油流量为q，若将液压缸差动连接，活塞快进，则进入液压缸无杆腔的流量是（）；如果不差动连接，则小腔的排油流量是（）。

第六章液压辅助元件一、填空题1．液压系统中使用的油管有＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿等，须按＿＿＿＿＿＿及其＿＿＿＿＿＿正确选用。

答案：钢管，紫铜管，橡胶软管，尼龙管，塑料管；工作压力，安装位置2．在液压系统中，焊接管用于压力小于＿＿＿＿＿＿时，无缝钢管用于压力大于＿＿＿＿＿＿时；合金钢管用于＿＿＿＿＿＿系统；紫铜管用于＿＿＿＿＿＿；高压橡胶软管最高承受压力可达＿＿＿＿＿＿；低压橡胶软管所承受的压力一般在＿＿＿＿＿＿以下。

答案：2.5MPa, 2.5MPa；超高压；中低压液压设备；42MPa，1.5 MPa3．硬管安装应＿＿＿＿＿＿，转弯处半径应大于油管外径的＿＿＿＿＿＿倍，平行管间的距离应大于＿＿＿＿＿＿。

软管直线安装时要有＿＿＿＿＿＿的余量，弯曲半径要大于其外径的＿＿＿＿＿＿倍。

答案：横平竖直，3～5倍，100mm，30%，9倍4．紫铜管、薄壁钢管、尼龙管、塑料管的连接应采用＿＿＿＿＿＿管接头；冷拔无缝钢管应采用＿＿＿＿＿＿管接头；厚壁钢管可采用＿＿＿＿＿＿管接头，管径尺寸大的油管应采用＿＿＿＿＿＿连接。

答案：管端扩口式；卡套式；焊接管接头，法兰5．油箱的主要功用是储存油液，此外还起①＿＿＿＿＿＿＿＿、②＿＿＿＿＿＿＿＿＿＿、③＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿的作用。

答案：散发油液中的热量逸出混在油液中的气体沉淀油中污物6．＿＿＿＿＿＿＿是指过滤器滤去杂质的颗粒大小，以其直径d的公称尺寸（μm）表示。

答案：过滤精度7、按过滤精度不同过滤器分为四个等级：＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿及＿＿＿＿＿＿按滤芯材料和结构不同，过滤器有＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿及＿＿＿＿＿＿过滤器。

答案：粗，普通，精，特精；网式，线隙式，纸芯式，烧结式，磁性，8．间隙密封主要用于＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿场合。

答案：直径较小的圆柱面之间，如液压泵、液压缸等9、当“O”型密封圈两侧受高压时，两侧都要加挡圈，以防止＿＿＿＿＿＿＿＿＿＿＿＿。

一、填空题1、速度换接回路的功用是使( )在一个( )中，从一种运动速度变换到另一种运动速度。

2、锁紧回路的功用是在执行元件不工作时，切断其( )( )油路，准确地使它停留在( )原定位置上。

3、浮动回路是把执行元件的进、回油路连通或同时接通油箱，借助于自重或负载的惯性力，使其处于无约束的( )4、时间控制顺序动作回路是( )使多个缸按时间完成先后动作的回路。

5、节流调速回路它用定量泵供油，用节流阀(或调速阀)改变进入执行元件的流量使之变速。

根据流量阀在回路中的位置不同，分为( )、( )、( )三种回路。

6、速度控制回路包括( )、( )、( )三种回路。

7、所谓基本回路，就是由有关的( )组成，用来完成特定功能的典型油路。

8、增压回路用提高系统中( )中的压力。

它能使局部压力远远高于油源的压力。

9、卸荷回路的功用是，在液压泵的驱动电机不频繁起闭，且使液压泵在接近零压的情况下运转，以减少( )和( )，延长泵和电机的使用寿命。

二、单项选择题1. 在图示回路中，液压泵输出流量QP＝10L/min，溢流阀调定压力PP＝20×105Pa，两个薄壁小孔型节流阀的流量系数都是Cd =0．67，开口面积分别为a1 =0．02cm2 、a2=0.01cm2，而油液密度ρ=900kg/m3，如不考虑溢流阀的调压偏差，试问在液压缸克服阻力向右运动时. 液压缸大腔的最高压力能达到多少?(A) 20×105pa(B) 10×105pa(C) 2×105pa(D) 40×105pa2. 图示采用进油路与回油路同时节流的调速回路。

设两节流阀的开口面积相等，a1=a2 =0.1cm2，两阀的流量系数均为Cd＝0.67，液压缸两腔有效面积分别为A1=100cm2 A2＝50cm2，负载F=5000N，方向始终向左，滥流阀调定压力PP＝20×105Pa，泵的流量QP ＝25L/min. 活塞往返运动的速度是多少?(A) 0.365m/s(B) 0.065m/s(C) 0．0365m/s(D) 0．073m/s3. 在如图所示的摹度控制回路中，已知泵的排量q＝160cm3/r，转速np＝1000r /min，容积效率ηvp=0．95，溢流阀调定压力py =70X105Pa，液压马达的排量qm＝160cm3/r，容积效率ηvm=0．95，机械效率ηmm=0．80，负载转矩Tm＝140N·m，节流阀的最大开度Amax＝200mm2. 通过节流阀的流量是多少?(A) 270L/min(B) 105L/min(C) 153L/min(D) 135L/min4．由变量泵和定量液压马达组成调速回路，变量泵排量可在0～50cms八范围内改变。

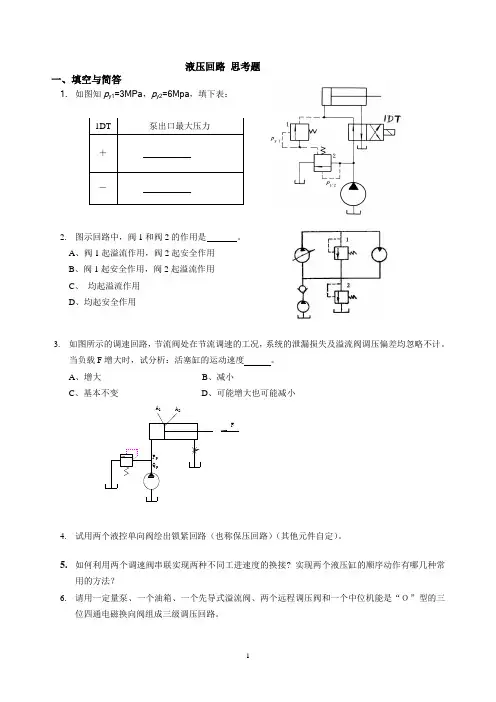

AF液压回路 思考题一、填空与简答1. 如图知p y1=3MPa ，p y2=6Mpa ，填下表：2. 图示回路中，阀1和阀2的作用是 _ __。

A 、阀1起溢流作用，阀2起安全作用B 、阀1起安全作用，阀2起溢流作用C 、 均起溢流作用D 、均起安全作用3. 如图所示的调速回路，节流阀处在节流调速的工况，系统的泄漏损失及溢流阀调压偏差均忽略不计。

当负载F 增大时，试分析：活塞缸的运动速度 。

A 、增大B 、减小C 、基本不变D 、可能增大也可能减小4. 试用两个液控单向阀绘出锁紧回路（也称保压回路）（其他元件自定）。

5. 如何利用两个调速阀串联实现两种不同工进速度的换接? 实现两个液压缸的顺序动作有哪几种常用的方法？6. 请用一定量泵、一个油箱、一个先导式溢流阀、两个远程调压阀和一个中位机能是“Ｏ”型的三位四通电磁换向阀组成三级调压回路。

二、计算与分析1. 已知轴向柱塞泵的额定压力为p=16MPa ，额定流量Q=330L/min ，设液压泵的总效率为η=0.9，机械效率为ηm =0.93。

求：(1)驱动泵所需的额定功率； (2)计算泵的泄漏流量。

2. 一夹紧回路如图所示，若溢流阀调定压力为5MPa ，减压阀调定压力为 2.5 MPa 。

试分析（1）活塞空载运动时A 、B 两点压力各为多少？（2）工件夹紧活塞停止后，A 、B 两点压力又各为多少？3. 如图（a ）所示，一单活塞杆液压缸，无杆腔的有效工作面积为1A ，有杆腔的有效工作面积为2A ，且212A A 。

当供油流量q=100L/min 时，回油流量是多少？若液压缸差动连接,如图（b ），其它条件不变，则进入液压缸无杆腔的流量为多少？q ba q4. 如图，A 1＝100cm 2,A 2=50cm 2,F 1=28×103N,F 2=8.4×103N ,背压阀的背压为0.2MPa ，节流阀的压差为0.2MPa，不计其它损失，试求出A 、B 、C 三点的压力。

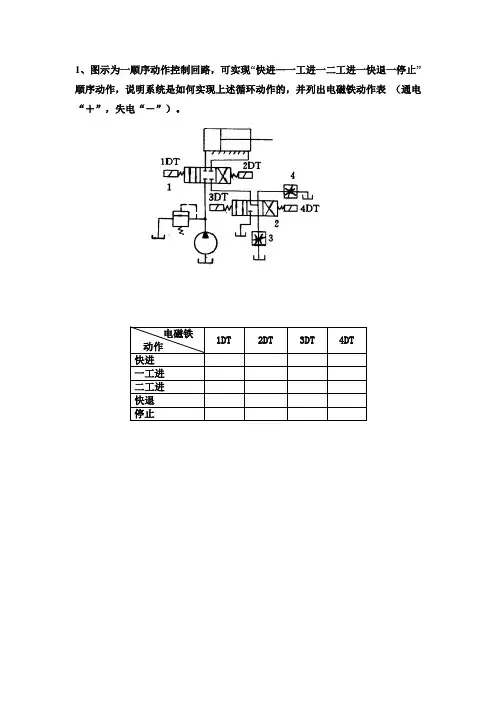

1、图示为一顺序动作控制回路，可实现“快进—一工进一二工进一快退一停止”顺序动作，说明系统是如何实现上述循环动作的，并列出电磁铁动作表（通电“＋”，失电“－”）。

电磁铁1DT 2DT 3DT 4DT动作快进一工进二工进快退停止2、下图为专用铣床液压系统的原理图，其中液压系统中的夹紧缸和工作缸能实现原理图中所示的工作循环，请解答以下三点：（1）请说出液压系统原理图中标号液压元件的名称：（7分）1： 2： 3：4： 6： 7： 8：（2）填写电磁铁动作顺序表：并说明系统是如何实现上述循环动作的（5分）（3）回答问题：（5分） 夹紧缸为什么采用失电夹紧？动作循环 电磁铁动态1YA2YA3YA4YA夹紧缸夹紧 工作缸快进 工作缸工进 工作缸快退 夹紧缸松开3、下图所示的液压系统，该图能实现快进→Ⅰ工进→Ⅱ工进→快退→停止并卸荷的工作循环,Ⅰ工进比Ⅱ工进速度快，仔细阅读并回答以下问题：（1）写出序号为2、3、5、6、的液压元件名称（2）写出:①1YA﹣，2YA﹢，3YA－，4YA- 时进油路线和回油路线，并指出为哪一种工况；②1YA﹣，2YA -，3YA﹢, 4YA- 时进油路线和回油路线，并指出为哪一种工况。

（3）回答该系统包含哪些基本回路,基本回路中有哪些阀组成。

(至少写出3个)电磁1YA 2YA 3YA 4YA铁动作顺序- + - -- - + -4、如图示该液压系统能实现快进→工进→快退→停止→泵卸荷的工作要求，完成以下要求：1）完成电磁铁动作顺序表（通电用“+”，断电用“-”）2）标出每个液压元件的名称电磁1YA 2YA 3YA 4YA 5YA铁动作顺序快进Ⅰ工进Ⅱ工进快退停止泵卸荷。

一、填空1、以（）为基准所表示的压力称为相对压力。

2、液体粘性用粘度表示,常用的粘度有（）、（）和条件粘度。

3、液体能量的表现有（）、（）和（）三种。

4、流体在管道中存在两种流动状态，（）时粘性力起主导作用，（）时惯性力起主导作用，液体的流动状态可用（）来判断，其计算公式为（）。

5、根据度量基准的不同，压力有两种表示方法：绝对压力和（）。

6、静力学基本方程的表达形式为（）。

7、在液压传动中，能量损失主要表现为（）。

8、为了防止产生（）现象，液压泵吸油口距离油箱液面高度不宜太高。

9、液压系统的工作压力取决于（）。

10、某液压系统的压力大于大气压力，则其绝对压力为（）。

11、恒定流动是指液体流动时液体中任一点处的（）、（）和速度不随时间而变化的流动。

12、由于液体具有（），液体在管道中流动要损耗一部分能量。

13、液压油的物理性质主要包括密度、（）和（）等。

14、液体在等直径管道中流动时，产生（）损失；在变直径管、弯管中流动时，产生（）损失。

15、不可压缩液体做定常流动时，其续性方程数学式为（）。

它表示液体在流动过程中，其（）守恒。

16、静压传递原理说：在密闭容器中，施加于液体上的压力将以（）同时传递到各点。

17、我国油液牌号是以（）°C 时油液（）粘度的平均数来表示的。

18、理想液体伯努利方程的表达式：（）。

19、在液流中，压力降低到有气泡形成的现象称为（）现象。

20、油液粘度因温度升高而（），因压力增大而（）。

21、连续性方程表明在定常流动下，流过各个截面上的（）是相等的。

22、液压系统的故障大多数是由（）引起的。

23、工作介质在传动及控制中起传递（）和（）的作用。

24、由于流体具有（），液体在管道中流动要损耗一部分能量。

25、油液中混入的空气气泡愈多，则油液的体积压缩系数 k愈（）。

26、将既无（）又（）的假想液体称为理想液体。

27、（）是表征液体流动时相邻液层间的内摩擦力的内摩擦系数。

1．请用一定量泵、一个油箱、一个先导式溢流阀、两个调速阀、一个二位二通阀和一个中位机能是“Ｏ”型的三位四通电磁换向阀组成调速回路，实现工进1→工进2 →快退→停止的工作要求。

2、试用两个液控单向阀绘出锁紧回路（其他元件自定）。

3．如图示该液压系统能实现快进→工进→快退→停止→泵卸荷的工作要求，完成以下要求：1）完成电磁铁动作顺序表（通电用“+”，断电用“-”）2）标出每个液压元件的名称五、回路分析1、下图所示液压系统是采用蓄能器实现快速运动的回路，试回答下列问题：（1）液控顺序阀3何时开启，何时关闭？（2）单向阀2的作用是什么？（3）分析活塞向右运动时的进油路线和回油路线。

答：（1）当蓄能器内的油压达到液控顺序阀3的调定压力时，阀3被打开，使液压泵卸荷。

当蓄能器内的油压低于液控顺序阀3的调定压力时，阀3关闭。

（2）单向阀2的作用是防止液压泵卸荷时蓄能器内的油液向液压泵倒流。

（3）活塞向右运动时：进油路线为：液压泵1 →单向阀2 →换向阀5左位→油缸无杆腔。

蓄能器→换向阀5左位→油缸无杆腔。

回油路线为：油缸有杆腔→换向阀5左位→油箱。

2、如图所示系统可实现“快进→工进→快退→停止（卸荷）”的工作循环。

（1）指出标出数字序号的液压元件的名称。

（2）试列出电磁铁动作表（通电“＋”，失电“－”）。

3、如图所示的液压系统，可以实现快进－工进－快退－停止的工作循环要求（1）说出图中标有序号的液压元件的名称。

（2）写出电磁铁动作顺序表。

4、图示回路，若阀PY的调定压力为4Mpa，阀PJ的调定压力为2Mpa，回答下列问题：（1）阀PY 是（）阀，阀P J是（）阀；（2）当液压缸运动时（无负载），A点的压力值为（）、B点的压力值为（）；（3）当液压缸运动至终点碰到档块时，A点的压力值为（）、B点的压力值为（）。

解：（1）溢流阀、减压阀；（2）活塞运动期时P A=0，P B=0；（3）工件夹紧后，负载趋近于无穷大：P A=4MPa，P B=2MPa。

液压系统的基本回路同步练习（答案）一、判断1.所有换向阀均可用于换向回路。

（×）2.闭锁回路属于方向控制回路，可采用滑阀机能为中间封闭或PO连接的换向阀来实现。

（×）3.凡液压系统中有减压阀，则必定有减压回路。

（√）4.凡液压系统中有顺序阀，则必定有顺序动作回路。

（×）5.凡液压系统中有节流阀或调速阀,则必定有节流调速回路。

（×）6.采用增压缸可以提高系统的局部压力和功率。

（X ）7.提高进油节流调速回路的运动平稳性，可在回油路上串联一个换装硬弹簧的单向阀。

（√）8.压力调定回路主要是由溢流阀等组成。

（√）9.增压回路的增压比取决于大、小液压缸直径之比。

( √)10.任何复杂的液压系统都是由液压基本回路组成的。

( √)11.卸荷回路中的二位二通阀的流量规格应为流过液压泵的最小流量。

（×）12.用顺序阀的顺序动作回路适用于缸很多的液压系统。

( ×)13.容积调速回路中,其主油路上的溢流阀起安全保护作用。

( √)14.在调速阀串联的二次进给回路中，后一调速阀控制的速度比前一个快。

（×）15.压力控制顺序动作回路的可靠性比行程控制顺序动作回路的可靠性好。

（×）二、选择题1．卸载回路属于____B_____回路。

A．方向控制 B. 压力控制 C. 速度控制 D. 顺序动作2．卸荷回路_____A____。

A. 可节省动力消耗，减少系统发热，延长液压泵寿命B. 可使液压系统获得较低的工作压力C. 不能用换向阀实现卸荷D. 只能用滑阀机能为中间开启型的换向阀3. 液控单向阀的闭锁回路比用滑阀机能为中间封闭或PO连接的换向阀闭锁回路的锁紧效果好,其原因是___B_____。

A. 液控单向阀结构简单B. 液控单向阀具有良好的密封性C. 换向阀闭锁回路结构复杂D. 液控单向阀闭锁回路锁紧时，液压泵可以卸荷4. 增压回路的增压比等于__D_______。

项目7液压系统基本回路思考与练习7-1在液压系统中，当工作部件停止运动以后，对泵卸荷有什么好处?举例说明几种常用的卸荷方法。

答：对泵卸荷的好处是：液压系统中，当工作部件停止运动后，使泵卸荷可减少系统的功率损失，降低系统油液的发热，改善系统性能。

常用的卸荷方法有：流量卸荷和压力卸荷_两种。

7-2有些液压系统为什么要有保压回路?它应满足哪些基本要求?答：液压系统不能用截止阀保压，液压系统保压的方法有以下几点：1、负载要稳定，不能一会大一会小。

2、滑阀式换向阀本身不保压，因为有阀芯与阀体有相对滑动,必定有间隙。

3、液控单向阀(或者其他单向阀式的保压阀)因为污染，阀芯与阀体有硬的杂质.密封不严。

4、因为温度影响，油液体积变化，带来密封部分压力变化，密封的油量越少,变化越明显。

5、任何阀都是理论上的绝对保压，长时间后还是有微小的泄漏。

7-3在液压系统中为什么设置背压回路?背压回路与平衡回路有何区别?答：在液压系统中设置背压回路，是为了提高执行元件的运动平稳性或减少爬行现象。

这就要在回油路上设置背压阀，以形成一定的回油阻力，一般背压为0.3～0.8M P a，背压阀可以是装有硬弹簧的单向阀、顺序阀，也可以是溢流阀、节流阀等。

无论是平衡回路，还是背压回路，在回油管路上都存在背压，故都需要提高供油压力。

但这两种基本回路的区别在于功用和背压的大小不同。

背压回路主要用于提高进给系统的稳定性，提高加工精度，所具有的背压不大。

平衡回路通常是用于立式液压缸或起重液压马达平衡运动部件的自重，以防运动部件自行下滑发生事故，其背压应根据运动部件的重量而定。

7-4不同操纵方式的换向阀组合的换向回路各有什么特点?答：答:手动换向阀:实现换向，换向和运行的速度可调;机动换向阀:实现换向，换向位置准确;电磁换向阀:实现换向，便于自动化控制;液动换向阀:实现换向，换向平稳，适应大流量;电液动换向阀:实现换向，便于自动化控制，换向平稳，适应大流量。

练习题1、如图，溢流阀的调定压力分别为：P Y1=6MPa，P Y2=4.5MPa，泵出口处的负载阻力无限大，如不计管道损失和调压偏差，问：（1）、换向阀下位接入回路时，泵的工作压力是多少？如溢流阀阻尼小孔所产生的压差忽略不计，A、B、C三点处的压力是否相等？（2）、换向阀上位接入回路时，泵的工作压力是多少？A、B、C三点处的压力又是多少？2、如图，已知两液压缸的活塞面积相同，且为A=20cm2，但负载分别为F1=8000N，F2=4000N，如溢流阀的调整压力为P Y=4.5Mpa。

试分析减压阀压力调整值分别为1MPa、2MPa、4MPa时，两液压缸的动作情况。

3、如图所示，如果液压缸两腔的面积A1=100cm2，A2=40cm2，泵的供油量q=40L/min，液压缸输出推力为12000N，所有损失均忽略不计，试求：1）液压缸的供油压力p（MPa）；2）差动快进管内允许流速为4m/s管径d应选多大（mm）？4、如图所示系统，若不计管路压力损失时，液压泵的出口压力为多少？5、图中溢流闸的调定压力为5Mpa，减压阀的调定压力为2.5Mpa，设缸的无杆腔面积A=50cm2,液流通过单向阀和非工作状态减压阀的压力损失分别为0.2Mpa和0.3Mpa。

试问：当负载为0、7.5KN、和30kN时：1）缸能否移动？2）A、B、C各点的压力数值各为多少？6、如图所示的回路，知液压缸无杆腔面积A1=100cm2，有杆腔的有效面积均为A2=50cm2，当最大负载为F1=14x103N，F2=4250N，背压P=1.5x105Pa，节流阀2的压差△p=2x105Pa时，试问：A、B、C个点的压力（忽略管路损失）？7、如图所示的液压系统，两液压缸无杆的有效面积为A1=A2=100x10-4m2，缸Ⅰ运动时的负载F=3.5x104N，缸Ⅱ运动时的负载为零，不计摩擦阻力、惯性力和管路损失。

溢流阀、顺序阀和减压阀的调整压力分别为4.0Mpa，3.0Mpa和2.0Mpa。

液压传动习题及解答1、典型的气压传动系统由: 气压发生装置、执行元件、控制元件、辅助元件四个部分组成。

2、一部完整的机器一般主要由三部分组成，即原动机传动机工作机3、传动机构通常分为机械传动、电气传动、流体传动。

1、蓄能器的作用是将液压系统中的压力油存起来，在需要的时候又重新放出。

13、液体的粘性是由分子间的相互运动而产生的一种（）引起的，其大小可用粘度来度量。

温度越高，液体的粘度越（）；液体所受的压力越大，其粘度越（）。

（内摩擦力，小，大）6、液压泵将（）转换成（），为系统提供（）；液压马达将（）转换成（），输出（）和（）。

（机械能，液压能，压力油；液压能，机械能，转矩，转速）19、双作用叶片泵通常作（）量泵使用，单作用叶片泵通常作（）量泵使用。

（定，变）20、轴向柱塞泵改变（）的倾角可改变（）和（）。

（斜盘，排量，流量）34、溢流阀在液压系统中起调压溢流作用，当溢流阀进口压力低于调整压力时，阀口是的，溢流量为（），当溢流阀进口压力等于调整压力时，溢流阀阀口是（），溢流阀开始（）。

（关闭、0、开启、溢流）38、在液压流动中，因某处的压力低于空气分离压而产生大量气泡的现象，称为（）。

（气穴现象）41、液压控制阀按其用途可分为（）、（）和（）三大类，分别调节、控制液压系统中液流的（）、（）和（）。

（压力控制阀、流量控制阀、方向控制阀、压力、流量、方向）42、节流调速回路按节流阀的位置不同可分为（）节流调速、（）节流调速和（）节流调速回路三种。

（进油路、回油路、旁油路）46、外啮合齿轮泵的（）、（）、（）是影响齿轮泵性能和寿命的三大问题。

（困油现象、径向不平衡力、泄漏）11、当油液压力达到预定值时便发出电信号的液－电信号转换元件是（）。

（压力继电器55、理想液体的伯努利方程的物理意义为：在管内作稳定流动的理想液体具有（）、（）和（）三种形式的能量，在任意截面上这三种能量都可以（），但总和为一定值。

（比压能、比位能、比动能、相互转化）59、液压控制阀是液压系统中控制油液（）、（）及流动方向的元件。

液压控制阀和液压控制回路习题(共6页)-本页仅作为预览文档封面，使用时请删除本页-单元练习四液压控制阀和液压控制回路一.填空1．当其控制油口无控制压力油作用时，只能导通，当有控制压力油作用时，正、反向均可导通。

2．调速阀可使速度稳定，是因为其节流阀前后的压力差。

3．在进油路节流调速回路中，当节流阀的通流面积调定后，速度随负载的增大而。

4．在容积调速回路中，随着负载的增加，液压泵和液压马达的泄漏，于是速度发生变化。

5．液压泵的卸荷有卸荷和卸荷两种方式。

6．液压控制阀按用途不同，可分为、和三大类，分别调节、控制液压系统中液流的、和。

7．液压基本回路是指由某种液压元件组成的，用来完成的回路，按其功用不同，可分为、和回路。

8．单向阀的作用是，正向通过时应，反向时应。

9.按阀芯运动的控制方式不同，换向阀可分为、、、、换向阀。

10．机动换向阀利用运动部件上的压下阀芯使油路换向，换向时其阀口，故换向平稳，位置精度高，它必须安装在位置。

11．电磁换向阀的电磁铁按所接电源不同，可分为和两种；按衔铁工作腔是否有油液，可分为和两种12．电液换向阀是由和组成。

前者的作用是；后者的作用是。

13．液压系统中常用的溢流阀有和两种。

前者一般用于；后者一般用于。

14．溢流阀是利用油压力和弹簧力相平衡的原理来控制的油液压力。

一般外泄口。

15．溢流阀在液压系统中，主要起、、、和的作用。

16．压力继电器是一种能将转变为的转换装置。

压力继电器能发出电信号的最低压力和最高压力的范围，称为。

17．调速阀是由和串联而成的，前者起作用，后者起作用。

18．在定量泵供油的系统中，用实现对定量执行元件的速度进行调节，这种回路称为。

19、根据节流阀在油路中的位置，节流调速回路可分为________节流调速回路，_______节流调速回路，_______ 节流调速回路。

二判断题1．背压阀的作用是使液压缸回油腔中具有一定的压力，保证运动部件工作平稳。

( ) 2．高压大流量液压系统常采用电磁换向阀实现主油路换向。

液 压 与 气 压 传 动（分析题、绘制回路）一、分析题1．如图所示定量泵输出流量为恒定值q p ，如在泵的出口接一节流阀，并将阀的开口调节的小一些，试分析回路中活塞运动的速度v 和流过截面P ，A ，B 三点流量应满足什么样的关系（活塞两腔的面积为A 1和A 2，所有管道的直径d 相同）。

解：图示系统为定量泵，表示输出流量q P 不变。

根据连续性方程，当阀的开口开小一些，通过阀口的流速增加，但通过节流阀的流量并不发生改变，q A = q p ，因此该系统不能调节活塞运动速度v ，如果要实现调速就须在节流阀的进口并联一溢流阀，实现泵的流量分流。

连续性方程只适合于同一管道，活塞将液压缸分成两腔，因此求q B 不能直接使用连续性方程。

根据连续性方程，活塞运动速度v = q A /A 1，q B = q A /A 1=（A 2 / A 1）q P2．如图所示节流阀调速系统中，节流阀为薄壁小孔，流量系数C=0.67，油的密度ρ=900kg/ cm 3，先导式溢流阀调定压力p y =12×105Pa ，泵流量q =20l/min ，活塞面积A 1=30cm 2，载荷Ｆ=2400N 。

试分析节流阀开口（面积为A T ）在从全开到逐渐调小过程中，活塞运动速度如何变化及溢流阀的工作状态。

解：节流阀开口面积有一临界值A To 。

当A T >A To 时，虽然节流开口调小，但活塞运动速度保持不变，溢流阀阀口关闭起安全阀作用；当A T <A To 时，活塞运动速度随开口变小而下降，溢流阀阀口打开起定压阀作用。

液压缸工作压力Pa A F p 5411108)1030(2400⨯=⨯==-液压泵工作压力p p p p ∆+=1式中 △p 为节流阀前后压力差，其大小与通过的流量有关。

3．已知一个节流阀的最小稳定流量为q min ，液压缸两腔面积不等，即Ａ1>Ａ2，缸的负载为F 。

如果分别组成进油节流调速和回油节流调速回路，试分析： 1） 进油、回油节流调速哪个回路能使液压缸获得更低的最低运动速度。
