液压与气压传动 液压回路习题

1-1 填空题1.液压传动是以（液体）为传动介质，利用液体的（压力能）来实现运动和动力传递的一种传动方式。

2.液压传动必须在（密闭的容器内）进行，依靠液体的（压力）来传递动力，依靠（流量）来传递运动。

3.液压传动系统由（动力元件）、（执行元件）、（控制元件）、（辅助元件）和（工作介质）五部分组成。

4.在液压传动中，液压泵是（动力）元件， 它将输入的（机械）能转换成（压力）能，向系统提供动力。

5.在液压传动中，液压缸是（执行）元件， 它将输入的（压力）能转换成（机械）能。

6.各种控制阀用以控制液压系统所需要的（油液压力）、（油液流量）和（油液流动方向），以保证执行元件实现各种不同的工作要求。

7.液压元件的图形符号只表示元件的（功能），不表示元件（结构）和（参数），以及连接口的实际位置和元件的（空间安装位置和传动过程）。

8.液压元件的图形符号在系统中均以元件的（常态位）表示。

1-2 判断题1.液压传动不易获得很大的力和转矩。

（ × ）2.液压传动装置工作平稳，能方便地实现无级调速，但不能快速起动、制动和频繁换向。

（ × ）3.液压传动与机械、电气传动相配合时， 易实现较复杂的自动工作循环。

（ √ ）4.液压传动系统适宜在传动比要求严格的场合采用。

（ × ） 2-1 填空题1．液体受压力作用发生体积变化的性质称为液体的（可压缩性），可用（体积压缩系数）或（体积弹性模量）表示，体积压缩系数越大，液体的可压缩性越（大）；体积弹性模量越大,液体的可压缩性越（小）。

在液压传动中一般可认为液体是（不可压缩的）。

2．油液粘性用（粘度）表示；有（动力粘度）、（运动粘度）、（相对粘度）三种表示方法；计量单位m 2/s 是表示（运动）粘度的单位；1m 2/s ＝（106）厘斯。

3．某一种牌号为L-HL22的普通液压油在40o C 时（运动）粘度的中心值为22厘斯cSt(mm 2/s )。

11-2. 某液压油在大气压下的体积是L 50，当压力升高后，其体积减少到L 9.49，设液压油的体积弹性模数MPa K 700=求压力升高值。

求压力升高值。

解：压缩率压缩率MPaV V Kp k p v V K 4.150)509.49(7001)(1=--=D -=D =¶¶-=1-4. 用恩氏粘度计测得ρ=850kg/m 3的某液压油200mL 流过的时间为t 1=153s 。

20℃时200mL 蒸馏水流过的时间t 2=51s 。

问该液压油的E为多少？动力粘度)(s Pa ×m 为多少?运动粘度s m /2=u 为多少?解：解：1-5．如图所示，一具有一定真空度的容器用一根管子倒置于一液面与大气相通的水槽中，液体在管中上升的高度h = 1m ，设液体的密度为ρ= 1000㎏/m 33，试求容器内的真空度。

解：以液面为等压面，由液体静压力基本方程得由液体静压力基本方程得 p +ρgh = p a 所以真空度为所以真空度为p a －p =ρgh =1000×9.89.8××1 =9800（Pa Pa）） 1-6．如图所示，密闭容器中充满了密度为ρ的液体，柱塞直径为d ，重量为F G ，在力F 作用下处于平衡状态，柱塞浸入液体深度为h 。

试确定液体在测压管内上升的高度x 。

解：深度为h 的平面为等压面，的平面为等压面，列出柱塞和测压管在等压面列出柱塞和测压管在等压面上的压力平衡方程为上的压力平衡方程为则 h gd F F x G -×+=r p 2)(4 1-10.如图示一抽吸设备水平放置，其出口和大气相通，细管处断面积212.3cm A =，出口处管道面积124A A =，m h 1=，求开始能够抽吸时，水平管中所必需通过的流量Q 。

按理想液体计算。

按理想液体计算。

解：对截面ⅠⅡ列伯努利方程，设通过中心线的水平面为基准解：对截面ⅠⅡ列伯努利方程，设通过中心线的水平面为基准1-11.如图示弯管，试利用动量方程求流动液体对弯管的作用力。

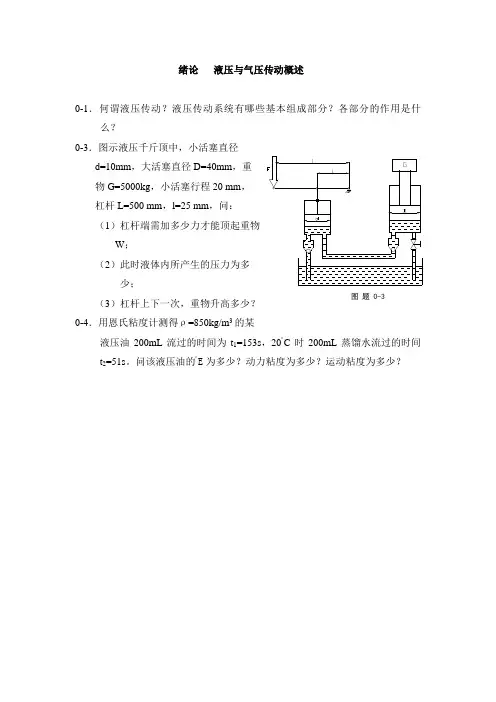

绪论液压与气压传动概述0-1．何谓液压传动？液压传动系统有哪些基本组成部分？各部分的作用是什么？0-3d=10mm，大活塞直径物G=5000kg杠杆L=500 mm，（1W；（2少；（30-4．用恩氏粘度计测得ρ=850kg/m3的某液压油200mL流过的时间为t1=153s，20ºC时200mL蒸馏水流过的时间t2=51s。

问该液压油的ºE为多少？动力粘度为多少？运动粘度为多少？止状态下，h1=0.5m，h2=2m。

试求在A、B两处的真空度。

1-10．有一水平放置的圆柱形油箱，油箱上端装有图示的油管，油管直径为20 m m。

油管一端与大气相通。

已知圆柱直径D=300m m，油管中的液柱高度如图示为h=600m m。

油液密度ρ=900kg/m3。

试求作用在圆柱油箱端部圆形侧面的总液压力。

1-11．图示安全阀，按设计当压力为p=3Mpa时阀应开启，弹簧刚度k=8N/mm。

活塞直径分别为D=22 mm，D0=20 mm。

试确定该阀的弹簧预压缩量为多少？好处于平衡状态时，钢球中心与容器液面的距离H是多少？已知钢密度为8000kg/m3，液体密度为820kg/m3。

1-13．如图所示一直径D=30m的储油罐，其近底部的出油管直径d=20 mm，出油管中心与储油罐液面相距H=20m。

设油液密度ρ=900kg/m3。

假设在出油过程中油罐液面高度不变，出油管处压力表读数为0.045Mpa，忽略一切压力损失且动能修正系数均为1的条件下，试求装满体积为10000升的油车需要多少时间。

1-14．如图所示的水平放置的抽吸装置，其出口和大气相通，细管处的截面积A1=3.2cm2,出口处管道截面积A2=4A1，如果装置中心轴线与液箱液面相距1-16．水平放置的光滑圆管由两段组成，如图所示。

其直径d1=10 mm，d0=6 mm，每段长度均为l=3m。

假设液体密度为ρ=900kg/m3。

运动粘度ν=0.2×10-4m2/s，管中流量q=18L/min，管道突然收缩处局部阻力系数ζ=0.35。

液压与气压传动考试题(一)一.单项选择题（每小题2分，共50分）1. 二位五通阀在任意位置时，阀芯上的油口数目为---------A .2 B.3 C.5 D.42. 应用较广.性能较好，可以获得小流量的节流口形式为------------A .针阀式或轴向三角槽式 B.偏心式或周向缝隙式 C.轴向三角槽式或周向缝隙式D.针阀式或偏心式3. 调压和减压回路所采用的主要液压元件是---------A.换向阀和液控单向阀B.溢流阀和减压阀C.顺序阀和压力继电器D.单向阀和压力继电器4. -------管多用于两个相对运动部件之间的连接，还能吸收部分液压冲击。

A. 铜管B.钢管C.橡胶软管D.塑料管5. ------是液压系统的储能元件，它能储存液体压力能，并在需要时释放出来供给液压系统。

A.油箱B.过滤器C.蓄能器D.压力计6. 能输出恒功率的容积调速回路是-------------A.变量泵---变量马达回路B.定量泵---变量马达C.变量泵---定量马达D.目前还没有7. 溢流阀的作用是配合油泵等溢出系统中多余的油液，使系统保持一定的-------A.压力B.流量C.流向D.清洁度8. 当环境温度较高时，宜选用粘度等级-----的液压油A.较低B.较高C.都行D.都不行9. 能将液压能转换为机械能的液压元件是---------A.液压泵B.液压缸C.单向阀D.溢流阀10. 下列压力控制阀中，哪一种阀的出油口直接通向油箱---------A.顺序阀B.减压阀C.溢流阀D.压力继电器11. 液压系统的动力元件是-----------A.电动机B.液压泵C.液压缸D.液压阀12. 活塞有效作用面积一定时,活塞的运动速度取决于-----A.液压缸中油液的压力B.负载阻力的大小C.进入液压缸的流量D.液压泵的输出流量13. 不能作为双向变量泵的是-----------A.双作用叶片泵B.单作用叶片泵C.轴向柱塞泵D.径向柱塞泵14. 在液压系统中用于调节进入执行元件液体流量的阀是------------A.溢流阀B.单向阀C.调速阀D.换向阀15. 压力控制回路包括-----------A.换向和闭锁回路B.调压.减压和卸荷回路C.调压与换向回路D.节流和容积调速回路16. 液压系统中减压阀处的压力损失是属于--------A.沿程压力损失B.局部压力损失C.两种都是D.两种都不是17. 柱塞泵是用于---------系统中A.高压B.中压C.低压D.都不可以18. 下列液压缸中可以进行差动连接的是-------------A.柱塞式液压缸B.摆动式液压缸C.单活塞杆式液压缸D.双活塞杆式液压缸19. Y型.V形密封圈在安装时，唇口应对应着压力--------的一侧A.高B.低C.都行D.无法确定20. 下列换向阀的中位机能中，能对液压缸进行闭锁的是------------A.O型B.H型C.Y型D.P型21. 外啮合齿轮泵的特点有-------------A.结构紧凑.流量调节方便B.通常采用减小进油口的方法来降低径向不平衡力C.噪音较小.输油量均匀,体积小,重量轻D.价格低廉,工作可靠,自吸能力弱,多用于低压系统22. 单作用叶片泵--------------A.定子内表面近似腰圆形B.转子与定子中心的偏心剧可以改变，在重合时，可以获得稳定大流量C.可改变输油量，还可改变输油方向D.转子径向压力不平衡23. 液压机床开动时,运动部件产生突然冲击的现象通常是-------------A.正常现象，随后会自行消除B.油液中混入了空气C.液压缸的缓冲装置出故障D.系统其他部分有故障24. 缸筒较长时常采用的液压缸形式是----------A.活塞式B.柱塞式C.摆动式D.无杆液压缸25.在一条很长的管中流动的液体，其压力值是------------A.前大后小B.各处相等C.前小后大D.不确定二．多项选择题（每小题2分，共10分）1、液压传动系统中，常用的方向控制阀是-------------A. 节流阀B.调速阀C.溢流阀D.减压阀E.顺序阀F.单向阀G.换向阀2．方向控制回路是----------B.换向回路 B.闭锁回路C.调压回路D.卸荷回路E.节流调速回路F.速度换接回路3．液压传动系统中，常用的的压力控制阀是----------A.节流阀B.调速阀C.溢流阀D.减压阀E.顺序阀F.单向阀G.换向阀4．-------是速度控制回路A.换向回路B.闭锁回路C.调压回路D.卸荷回路E.节流调速回路F.速度换接回路5. 液压系统中，常用的执行元件有---------A.液压缸B.液压泵C.液压马达D.压力继电器E.蓄能器F.电磁换向阀三．简答题（每小题5分，共10分）1．容积泵基本的工作条件是？2．简述溢流阀在系统中的应用？四．计算题（12分）1．如有图所示，一个液压泵驱动两个油缸串联工作。

概述、液压泵和马达练习题一、填空题1、液压泵是一种能量转换装置，它将机械能转换为（液压能）是液压传动系统中的动力元件。

2、液压传动中所用的液压泵都是靠密封的工作容积发生变化而进行工作的，所以都属于（容积式泵）。

3、泵每转一弧度，由其几何尺寸计算而得到的排出液体的体积，称为（泵的排量）。

4、在不考虑泄漏的情况下，泵在单位时间内排出的液体体积称为泵的（理论流量）。

5、泵在额定压力和额定转速下输出的实际称为泵的（额定流量）。

6、液压系统中的压力取决于（负载），执行元件的运动速度取决于（流量）。

7、外啮合齿轮泵高压腔的压力油主要通过（轴向间隙）、（径向间隙）、（齿轮啮合线处的间隙）三条途径泄漏到低压腔。

8、液体在管道中存在两种流动状态，即（层流）和（紊流）。

液体的流动状态可用（雷诺数）来判断。

9、常用的粘度表示方法有三种，即（动力粘度或绝对粘度）、（运动粘度）、（相对粘度或条件粘度）。

10、连续性方程是（质量守恒）定律在流体力学中的一种具体表现形式；伯努利方程是（能量守恒）定律在流体力学中的一种具体表现形式。

二、单项选择题1.油液的密度是随哪些因素而变化的。

（C）A温度 B压力 C压力和温度2.某一系统的绝对压力大于大气压力，则其绝对压力为（C ）。

A大气压力减真空度 B大气压力加真空度 C表压力加大气压力。

3.当绝对压力小于大气压时，大气压力减绝对压力是（B ）。

A.相对压力B.真空度C.表压力4.液体的压力增加时液体的粘度（B ）。

A.不变B.增加C.降低5.对密闭容器内的液体施加压力后，压力的传递与（ C ）。

A.方向有关B.力和方向有关C.方向无关6.液压油（d）常常是液压系统发生故障的主要原因。

a、温升过高b、粘度太小c、粘度太大d、受到污染。

7. 我国生产的机械油和液压油采用40O C时的（ C ）其标号。

A.动力粘，PasB.思氏度O EC.运动粘度mm²sD.赛氏秒8. 运动速度（高）时宜采用粘度较低的液压油减少摩擦损失：工作压为（高）时宜采用粘度较高的液压油以减少泄漏。

五、计算题 1、某泵输出油压为10MPa ，转速为1450r/min ，排量为200mL/r ，泵的容积效率为ηVp =0.95，总效率为ηp =0.9。

求泵的输出液压功率及驱动该泵的电机所需功率（不计泵的入口油压）。

解：泵的输出功率为：KWn V p q p q p P Vpp P p Vptp p p p OP 9.456095.0145010200106060603=⨯⨯⨯⨯====-ηη电机所需功率为：KW P P pOpip 519.09.45===η2、已知某液压泵的转速为950r/min ，排量为V P =168mL/r ，在额定压力29.5MPa 和同样转速下，测得的实际流量为150L/min ，额定工况下的总效率为0.87，求： （1）液压泵的理论流量q t ； （2）液压泵的容积效率ηv ； （3）液压泵的机械效率ηm ；（4）在额定工况下，驱动液压泵的电动机功率P i ； （5）驱动泵的转矩T 。

解：（1）q t =V n =950×168÷1000=159.6L/min （2）ηv =q/q t =150/159.6=0.94； （3）ηm =0.87/0.94=0.925（4） P i =pq/(60×0.87)=84.77kW ；（5） T i =9550P/n=9550×84.77/950=852Nm 3、已知某液压泵的输出压力为5MPa ，排量为10mL/r ，机械效率为0.95，容积效率为0.9，转速为1200r/min ，求：（1）液压泵的总效率； （2）液压泵输出功率； （3）电动机驱动功率。

解：（1）η=ηV ηm =0.95×0.9=0.855（2）P=pq ηv /60=5×10×1200×0.9/(60×1000)= 0.9kW （3）P i =P/η=0.9/(0.95×0.9)=1.05kW4、如图，已知液压泵的输出压力p p =10MPa ，泵的排量V P ＝10mL ／r ，泵的转速n P ＝1450r ／min ，容积效率ηPV =0.9，机械效率ηPm =0.9；液压马达的排量V M ＝10mL ／r ，容积效率ηMV =0.92，机械效率ηMm ＝0.9，泵出口和马达进油管路间的压力损失为0.5MPa ，其它损失不计，试求： （1）泵的输出功率； （2）驱动泵的电机功率； （3）马达的输出转矩； （4）马达的输出转速；解：（1）P po=p p q p=p p V p n pηPV=10×10×10−3×1450×0.9/60=2.175KW（2）P Pi=P Po/ηp= P Po/(ηPVηMm)=2.69KWP M=P P−ΔP=10−0.5=9.5MPa（3）T M=p M V MηVM/2π=9.5×10×0.9/2π=13.6Nm（4）n M=-n p V pηPVηMV/V M=1450×10×0.9×0.92/10=1200.6r/min5、如图所示，由一直径为d，重量为G的活塞浸在液体中，并在力F的作用下处于静止状态。

1-1下图中两个水平放置的液压缸，其他情况和图1-1相似。

活塞5用以推动一个工作台，工作台上运动力为F R。

活塞１上施加作用力Ｆ。

液压缸２的缸径为２０ｍｍ，而液压缸４的缸径为５０ｍｍ。

F R为１９６０Ｎ。

在以下几种情况下，计算密封容积种液体压力并分析两活塞的运动。

（a）当活塞１上作用力Ｆ为３１４Ｎ；（b）当Ｆ为１５７Ｎ；（c）当Ｆ为６２８Ｎ。

（不考虑活塞与液压缸之间的摩擦力以及液体通过间隙的泄漏）。

图１－２两个水平放置的液压缸１-2自我检测题１-1中，其他条件不变，只是使活塞1上的作用力F反向（即拉活塞1），问活塞5能否产生运动？为什么？如果工作台上运动阻力F R为零，则又将怎样？1-3图1-9中有两个同心圆筒，内筒外经φ100mm，内筒外壁与外筒内孔在半径方向上的间隙为0.05mm。

筒场200mm，间隙内充满某种粘度的液体。

当外筒不转，内筒以每分钟120转的速度等速旋转时，测得需扭矩1.44N·m（不计轴承上的摩擦扭矩）。

已知液体密度为900Kg/m³，求液体的动力粘度、运动粘度和恩氏粘度。

提示：利用式（1-15），由于间隙很小，式（1-15）可改写成T=μAU/h2-1如图2-4（a）所示U形管侧压计内装有水银，U形管左端与装有液体的容器相连，右端开口与大气相通。

已知：h=20cm，h1=30cm，容器内液体为水，水银的密度为13.6×10³Kg/m³。

试利用静压力基本方程是中等压面的概念，计算A点的相对压力和绝对压力。

又如图2-4（b）所示，容器内同样装有水，h1=15cm，h2=30cm，试求A点的真空度和绝对压力。

，钢3-1某泵排量q=50cm³/r，总泄漏流量△Q=cp，c=29×105cm³/P a·min。

泵以每分钟1450转运转，分别计算p=0.25×105、50×105和100×105Pa时泵的实际流量和容积效率，并画出其容积效率曲线。

六、回路分析1、下图所示液压系统是采用蓄能器实现快速运动的回路，试回答下列问题：（1）液控顺序阀3何时开启，何时关闭？（2）单向阀2的作用是什么？（3）分析活塞向右运动时的进油路线和回油路线。

答：（1）当蓄能器内的油压达到液控顺序阀3的调定压力时，阀3被打开，使液压泵卸荷。

当蓄能器内的油压低于液控顺序阀3的调定压力时，阀3关闭。

（2）单向阀2的作用是防止液压泵卸荷时蓄能器内的油液向液压泵倒流。

（3）活塞向右运动时：进油路线为：液压泵1 →单向阀2 →换向阀5左位→油缸无杆腔。

蓄能器→换向阀5左位→油缸无杆腔。

回油路线为：油缸有杆腔→换向阀5左位→油箱。

2、在图示回路中，如pY1=2MPa，pY2=4MPa，卸荷时的各种压力损失均可忽略不计，试列表表示A、B两点处在不同工况下的压力值。

（单位：MPa）解：3、如图所示的液压回路，试列出电磁铁动作顺序表（通电“+”，失电“-”）。

解：4、如图所示的液压系统，两液压缸有效面积为A1=A2=100×10?4m2，缸Ⅰ的负载F1=×104N，缸Ⅱ的的负载F2=1×104N，溢流阀、顺序阀和减压阀的调整压力分别为，和。

试分析下列三种情况下A、B、C点的压力值。

（1）液压泵启动后，两换向阀处于中位。

（2）1YA通电，液压缸Ⅰ活塞移动时及活塞运动到终点时。

（3）1YA断电，2YA通电，液压缸Ⅱ活塞移动时及活塞杆碰到死挡铁时。

解：p1=F1/A=×104/(100×10－4)=p2=F2/A=1×104/(100×10?4)=1MPa（1）、、（2）活塞运动时：、、；终点时：、、（3）活塞运动时：1Mpa、0MPa、1MPa；碰到挡铁时：、、5、如图所示的液压系统，可以实现快进－工进－快退－停止的工作循环要求。

（1）说出图中标有序号的液压元件的名称。

（2）填出电磁铁动作顺序表。

答：（1）1－变量泵，2－调速阀，3－二位二通电磁换向阀，4－二位三通电磁换向阀，5－单杆液压缸。

一、填空题1．液压系统由 动力 元件、 执行 元件、 控制 元件、 辅助 元件和 传动介质 元件五部分组成。

2．节流阀通常采用 薄壁 小孔；其原因是通过它的流量与 粘度 无关，使流量受油温的变化较小。

3．液体在管道中流动时有两种流动状态，一种是 层流 ，另一种是 紊流 。

区分这两种流动状态的参数是 雷诺数 。

4．在液压系统中，当压力油流过节流口、喷嘴或管道中狭窄缝隙时，由于 流速 会急剧增加，该处 压力 将急剧降低，这时有可能产生气穴。

5．液压马达把 液压能 能转换成 机械能 能，输出的主要参数是 转速 和 转矩 。

6．液压泵的容积效率是该泵 实际 流量与 理论 流量的比值。

7．液压缸的泄漏主要是由 压力差 和 间隙 造成的。

8．外啮合齿轮泵中，最为严重的泄漏途径是 轴向间隙 。

9．和齿轮泵相比，柱塞泵的容积效率较 高 ，输出功率 大 ，抗污染能力 差 。

10．在旁油路节流调速回路中，确定溢流阀的 调定压力 时应考虑克服最大负载所需要的压力，正常工作时溢流阀口处于 打开 状态。

11．常用方向阀的操作方式有 手动 、 机动 、 电磁 等三种。

1. 液压系统中的压力取决于（负载），执行元件的运动速度取决于（流量）。

2. 液压传动装置由（动力元件）、（执行元件）、（控制元件）和（辅助元件）四部分组成，其中（动力元件）和（执行元件）为能量转换装置。

3. 液体在管道中存在两种流动状态，（层流）时粘性力起主导作用，（紊流）时惯性力起主导作用，液体的流动状态可用（雷诺数）来判断。

4. 在研究流动液体时，把假设既（无粘性）又（不可压缩）的液体称为理想流体。

5. 由于流体具有（粘性），液流在管道中流动需要损耗一部分能量，它由（沿程压力） 损失和（局部压力） 损失两部分组成。

6. 液流流经薄壁小孔的流量与（小孔通流面积） 的一次方成正比，与（压力差） 的1/2次方成正比。

通过小孔的流量对（温度）不敏感，因此薄壁小孔常用作可调节流阀。

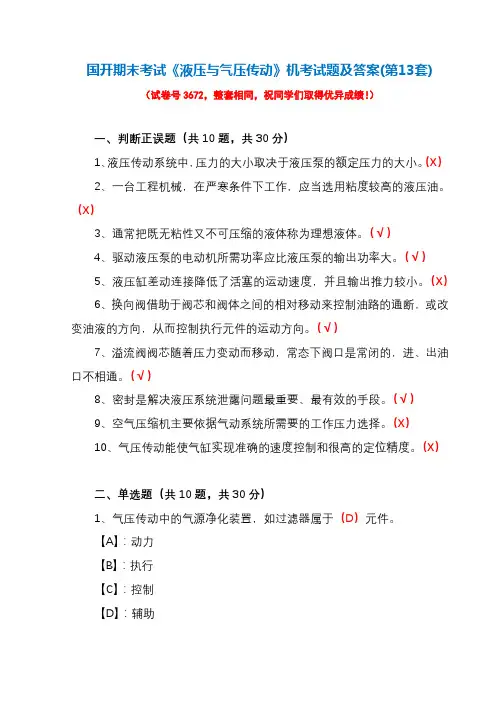

国开期末考试《液压与气压传动》机考试题及答案(第13套) （试卷号3672，整套相同，祝同学们取得优异成绩！）一、判断正误题（共10题，共30分）1、液压传动系统中，压力的大小取决于液压泵的额定压力的大小。

（X）2、一台工程机械，在严寒条件下工作，应当选用粘度较高的液压油。

（X）3、通常把既无粘性又不可压缩的液体称为理想液体。

（√）4、驱动液压泵的电动机所需功率应比液压泵的输出功率大。

（√）5、液压缸差动连接降低了活塞的运动速度，并且输出推力较小。

（X）6、换向阀借助于阀芯和阀体之间的相对移动来控制油路的通断，或改变油液的方向，从而控制执行元件的运动方向。

（√）7、溢流阀阀芯随着压力变动而移动，常态下阀口是常闭的，进、出油口不相通。

（√）8、密封是解决液压系统泄露问题最重要、最有效的手段。

（√）9、空气压缩机主要依据气动系统所需要的工作压力选择。

（X）10、气压传动能使气缸实现准确的速度控制和很高的定位精度。

（X）二、单选题（共10题，共30分）1、气压传动中的气源净化装置，如过滤器属于（D）元件。

【A】：动力【B】：执行【C】：控制【D】：辅助2、伯-努-力-方程是（A）在流体力学中的表达形式。

【A】：能量守恒定律【B】：动量定理【C】：质量守恒定律【D】：万有引力定律3、液压泵是靠密封容积的变化来吸压油的，故称（C）。

【A】：离心泵【B】：转子泵【C】：容积式泵【D】：真空泵4、高压系统宜采用（C）。

【A】：齿轮泵【B】：叶片泵【C】：柱塞泵【D】：高压叶片泵5、可输出回转运动的液压缸是（A）。

【A】：摆动缸【B】：柱塞缸【C】：单杆活塞缸【D】：伸缩缸6、若某三位换向阀中位机能中，各油口全封闭，系统不卸荷，则此阀的滑阀机能为（C）。

【A】：H型【B】：P型【C】：O型【D】：Y型7、调速阀是由（D）组合而成的。

【A】：稳压溢流阀与节流阀串联【B】：节流阀与定压差式减压阀并联【C】：稳压溢流阀与节流阀并联【D】：节流阀与定压差式减压阀串联8、在压力较高的液压系统中，优先采用（A）。

液压与⽓压传动习题及参考答案《液压与⽓压传动》复习题⼀、填空题1、液压传动中，动⼒的传递是靠来实现的，速度的传递按进⾏。

2、液体在管道中存在两种流动状态，时粘性⼒起主导作⽤，时惯性⼒起主导作⽤，液体的流动状态可⽤来判断。

3、液压传动装置除⼯作液体外，由、、和辅助元件四部分组成。

4、液压泵的实际流量⽐理论流量；⽽液压马达实际流量⽐理论流量。

5、液压泵吸油⼝的真空度是由、和三部分组成。

6、已知单活塞杆液压缸两腔有效⾯积21A 2A ，液压泵供油流量为q ，如果将液压缸差动连接，活塞实现差动快进，那么进⼊⽆杆腔的流量是，如果不差动连接，则活塞杆腔的排油流量是。

7、溢流阀的进⼝压⼒随流量变化⽽波动的性能称为，性能的好坏⽤或、和评价。

8、调速阀是由和节流阀⽽成。

9、选⽤过滤器应考虑、、⼯作压⼒、油液粘度和⼯作温度等因素，它在系统中可安装在、、和系统的分⽀油路上。

10、顺序动作回路的功⽤在于使⼏个执⾏元件严格按预定顺序动作，按控制⽅式不同，分为控制和控制。

同步回路的功⽤是使相同尺⼨的执⾏元件在运动上同步，同步运动分为同步和同步两⼤类。

11、典型的液压系统主要由、、、和五部分组成。

12、常⽤的三种粘度表⽰形式为、和。

13、齿轮泵存在、和三种形式的泄漏。

14、三位四通滑阀的中位机能可实现卸载功能的有、和三种形式；可实现液压缸差动连接的形式为。

15、⽓动三⼤件指、和。

16、某泵进⼝处真空度为30kPa,出⼝处表压为0.2MPa,若当地⼤⽓压为750mmHg，则泵进⼝处绝对压⼒为 ,出⼝处绝对压⼒为。

17、在变量泵—变量马达调速回路中，为了在低速时有较⼤的输出转矩、在⾼速时能提供较⼤功率，往往在低速段，先将调⾄最⼤，⽤调速；在⾼速段，为最⼤，⽤调速。

18、旁通型调速阀是由和节流阀⽽成。

19、溢流阀为压⼒控制，阀⼝常，先导阀弹簧腔的泄漏油与阀的出⼝相通。

20、定值减压阀为压⼒控制，阀⼝常，先导阀弹簧腔的泄漏油必须单独引回油箱。

一、单选题1. 伯努力方程是（ ）在流体力学中的表达形式（A ）能量守恒定律 （B ）动量定理 （C ）质量守恒定律 （D ）其他 2. 流量连续性方程是（ ）在流体力学中的表达形式（A ）能量守恒定律 （B ）动量定理 （C ）质量守恒定律 （D ）其他3. 将发动机输入的机械能转换为液体的压力能的液压元件是： ( )A.液压泵B.液压马达C.液压缸D.控制阀4. 将液体的压力能转换为旋转运动机械能的液压执行元件是： ( )A 、液压泵B 、液压马达C 、液压缸D 、控制阀5. 流经固定平行平板缝隙的流量与缝隙值的（ ）成正比。

（A ）一次方 （B ）1/2次方 （C ）二次方 （D ）三次方6. 液体流经薄壁小孔的流量与孔口面积的（ ）成正比。

（A ）一次方 （B ）1/2次方 （C ）二次方 （D ）三次方7. 在液体流动中，因某点处的压力低于空气分离压而产生大量气泡的现象，称为:( )A.层流B.液压冲击C.空穴现象D.紊流8. 液压泵的最大工作压力应（ ）其公称压力。

A 、大于B 、小于C 、等于D 、大于或等于9. 在如图中所示的回路中，如溢流阀和两个串联的减压阀的调定压力分别为MPa p y 5.4=，MPa p j 5.31=，MPa p j 22=，负载为N F 1200=，活塞面积为2115cm A =，减压阀全开口时的局部损失及管路损失可略去不计。

活塞在到达终端位置时a 点处的压力是 ( )A. 4.5MPaB. 3.5MPaC. 2MPaD. Pa =0.8MPa10. 液压传动中最重要的参数是（ ）和（ ）。

A 、压力和流量B 、压力和负载C 、压力和速度D 、流量和速度11. 有两个调整压力分别为5MPa 和10MPa 内控外泄式顺序阀串联在液泵的出口，泵的出口力为（ ）。

（A）5MPa （B）10 MPa （C）15 MPa （D）20 MPa 12.有两个调整压力分别为5MPa和10MPa的溢流阀并联在液压泵的出口，泵的出口压力为（）（A）5MPa （B）10 MPa （C）15 MPa （D）20 MPa 13.在实验或工业生产中，常把零压差下的流量即负载为零时泵的流量视为（）（A）实际流量（B）理论流量（C）额定流量（D）泵的流量14.液压系统中液压泵的输出压力取决于（）A.额定压力B.负载C.密封工作腔容积大小变化D.电机功率15.当限压式变量泵工作压力p < p拐点压力时，随着负载压力上升，泵的输出流量（）。

汽车液压与气压传动习题库及参考答案一、填空题1、液压传动的工作原理是（帕斯卡）定律。

即密封容积中的液体既可以传递（力），又可以传递（运动）。

（帕斯卡、力、运动）2、液压管路中的压力损失可分为两种，一种是（沿程压力损失），一种是（局部压力损失）。

（沿程压力损失、局部压力损失）3、液体的流态分为（层流）和（紊流），判别流态的准则是（雷诺数）。

（层流、紊流、雷诺数）4、我国采用的相对粘度是（恩氏粘度），它是用（恩氏粘度计）测量的。

（恩氏粘度、恩氏粘度计）5、在液压系统中，由于某些原因使液体压力突然急剧上升，形成很高的压力峰值，这种现象称为（液压冲击）。

（液压冲击）6、齿轮泵存在径向力不平衡，减小它的措施为（缩小压力油出口）。

（缩小压力油出口）7、单作用叶片泵的特点是改变（偏心距e ）就可以改变输油量，改变（偏心方向）就可以改变输油方向。

（偏心距e、偏心方向）8、径向柱塞泵的配流方式为（径向配流），其装置名称为（配流轴）；叶片泵的配流方式为（端面配流），其装置名称为（配流盘）。

（径向配流、配流轴、端面配流、配流盘）9、V型密封圈由形状不同的（支撑环）环（密封环）环和（压环）环组成。

（支承环、密封环、压环）10、滑阀式换向阀的外圆柱面常开若干个环形槽，其作用是（均压）和（密封）。

（均压、密封）11、当油液压力达到预定值时便发出电信号的液－电信号转换元件是（压力继电器）。

12、根据液压泵与执行元件的组合方式不同，容积调速回路有四种形式，即（变量泵-液压缸）容积调速回路（变量泵-定量马达）容积调速回路、（定量泵-变量马达）容积调速回路、（变量泵-变量马达）容积调速回路。

（变量泵－液压缸、变量泵－定量马达、定量泵－变量马达、变量泵－变量马达）13、液体的粘性是由分子间的相互运动而产生的一种（内摩擦力）引起的，其大小可用粘度来度量。

温度越高，液体的粘度越（小）；液体所受的压力越大，其粘度越（大）。

（内摩擦力，小，大）14、绝对压力等于大气压力（+相对压力），真空度等于大气压力（-绝对压力）。

液压传动试题1一、填空题1．液压系统由 动力 元件、 执行 元件、 控制 元件、 辅助 元件和 传动介质 元件五部分组成。

2．节流阀通常采用 薄壁 小孔；其原因是通过它的流量与 粘度 无关，使流量受油温的变化较小。

3．液体在管道中流动时有两种流动状态，一种是 层流，另一种是 紊流 。

区分这两种流动状态的参数是 雷诺数 。

4．在液压系统中，当压力油流过节流口、喷嘴或管道中狭窄缝隙时，由于 流速 会急剧增加，该处 压力 将急剧降低，这时有可能产生气穴。

5．液压马达把 液压能 能转换成 机械能 能，输出的主要参数是 转速 和 转矩 。

6．液压泵的容积效率是该泵 实际 流量与 理论 流量的比值。

7．液压缸的泄漏主要是由 压力差 和 间隙 造成的。

8．外啮合齿轮泵中，最为严重的泄漏途径是 轴向间隙 。

9．和齿轮泵相比，柱塞泵的容积效率较 高 ，输出功率 大 ，抗污染能力 差 。

10．在旁油路节流调速回路中，确定溢流阀的 调定压力 时应考虑克服最大负载所需要的压力，正常工作时溢流阀口处于 打开 状态。

11．常用方向阀的操作方式有 手动 、 机动 、 电磁 等三种。

二、选择题1．液压缸差动连接工作时，缸的（A ）。

A ．运动速度增加了B ．压力增加了C ．运动速度减小了D ．压力减小了2．液压缸差动连接工作时活塞杆的速度是（A ）。

A ．24d Q v π=B ．)(222d D Q v -=πC ．24DQv π= D ．)(422d D Q -π3．液压缸差动连接工作时作用力是（D ）。

A ．)(222d D pF -=π B ．22d p F π= C ．)(422d D p F -=πD ．42d p F π= 4．在液压系统中，液压马达的机械效率是（C ）。

A ．T M M∆=η B ．M M M T T ∆+=ηC ．T M M∆-=1η D ．M M M T ∆+∆=η5．在液压系统中，液压马达的容积效率是（D ）。
