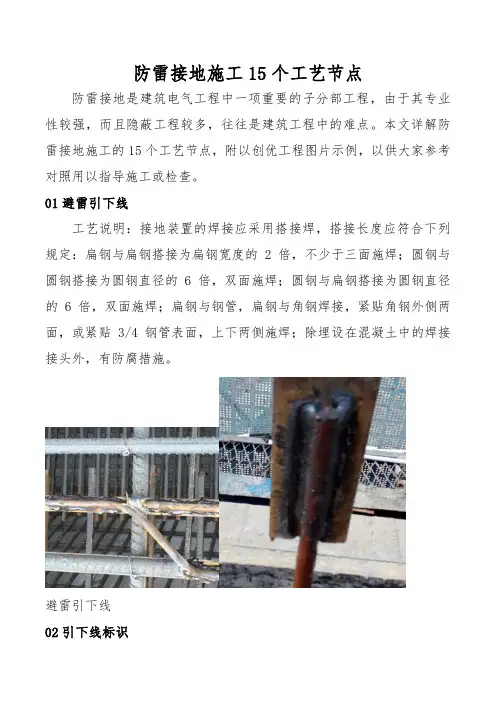

防雷接地施工15个工艺节点防雷接地是建筑电气工程中一项重要的子分部工程,由于其专业性较强,而且隐蔽工程较多,往往是建筑工程中的难点。
本文详解防雷接地施工的15个工艺节点,附以创优工程图片示例,以供大家参考对照用以指导施工或检查。
01避雷引下线工艺说明:接地装置的焊接应采用搭接焊,搭接长度应符合下列规定:扁钢与扁钢搭接为扁钢宽度的2倍,不少于三面施焊;圆钢与圆钢搭接为圆钢直径的6倍,双面施焊;圆钢与扁钢搭接为圆钢直径的6倍,双面施焊;扁钢与钢管,扁钢与角钢焊接,紧贴角钢外侧两面,或紧贴3/4钢管表面,上下两侧施焊;除埋设在混凝土中的焊接接头外,有防腐措施。
避雷引下线02引下线标识工艺说明:利用建筑物柱主筋作为接地引下线的每层用黄色油漆在引下线钢筋离地面0.3m处涂刷一圈,涂刷长度10cm。
引下线标识03屋面避雷带工艺说明:避雷线应按水平或垂直敷设,亦可与建筑物倾斜结构平行敷设;避雷线应平直、牢固,不应有高低起伏和弯曲现象,距离建筑物表面100mm。
支持件间的距离,在水平直线部分宜为0.5~1.5m;垂直部分宜为1.5~3m;;转弯部分宜为0.3~0.5m。
热镀锌钢材焊接时将破坏热镀锌防腐,应在焊痕内100mm内做防腐处理。
避雷引下线处应采用金属铭牌制作永久标识。
避雷带过伸缩缝避雷带与引下线连接避雷带上引下线标识04接地电阻测试点工艺说明:人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。
测试点应形成断接卡,平时采用镀锌螺栓紧固连接,便于检查测试。
测试点处一般采用接线盒,如取消接线盒,应在洞壁上预埋洞盖的固定件,内壁用水泥砂浆抹光。
测试点的制作应与建筑物的外装饰相结合,做到实用、美观。
接地电阻测试点05屋面金属管道接地工艺说明:屋面金属管道必须接地可靠,不得直接焊接,必须采用接地卡环并采用铜芯软线与接地扁钢连接,且防松零件齐全。
屋面金属管道接地06屋面金属构件接地工艺说明:屋面外露的其他金属构件必须与避雷带连成一个整体的电气通路。

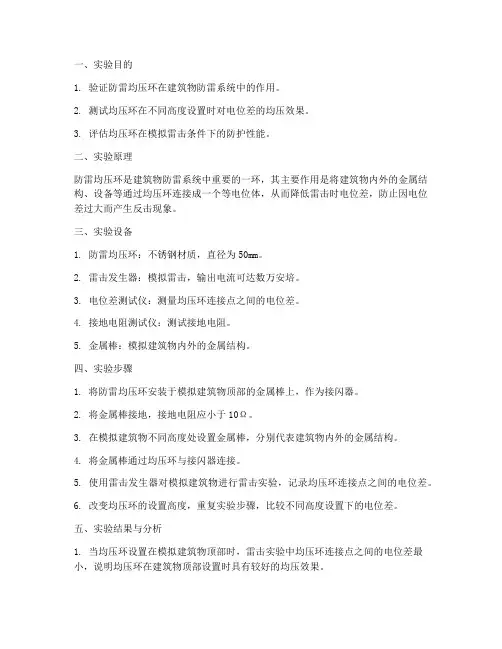

一、实验目的1. 验证防雷均压环在建筑物防雷系统中的作用。
2. 测试均压环在不同高度设置时对电位差的均压效果。
3. 评估均压环在模拟雷击条件下的防护性能。
二、实验原理防雷均压环是建筑物防雷系统中重要的一环,其主要作用是将建筑物内外的金属结构、设备等通过均压环连接成一个等电位体,从而降低雷击时电位差,防止因电位差过大而产生反击现象。
三、实验设备1. 防雷均压环:不锈钢材质,直径为50mm。
2. 雷击发生器:模拟雷击,输出电流可达数万安培。
3. 电位差测试仪:测量均压环连接点之间的电位差。
4. 接地电阻测试仪:测试接地电阻。
5. 金属棒:模拟建筑物内外的金属结构。
四、实验步骤1. 将防雷均压环安装于模拟建筑物顶部的金属棒上,作为接闪器。
2. 将金属棒接地,接地电阻应小于10Ω。
3. 在模拟建筑物不同高度处设置金属棒,分别代表建筑物内外的金属结构。
4. 将金属棒通过均压环与接闪器连接。
5. 使用雷击发生器对模拟建筑物进行雷击实验,记录均压环连接点之间的电位差。
6. 改变均压环的设置高度,重复实验步骤,比较不同高度设置下的电位差。
五、实验结果与分析1. 当均压环设置在模拟建筑物顶部时,雷击实验中均压环连接点之间的电位差最小,说明均压环在建筑物顶部设置时具有较好的均压效果。
2. 随着均压环设置高度的降低,均压环连接点之间的电位差逐渐增大。
当均压环设置高度低于模拟建筑物顶部时,电位差较大,说明均压环在较低高度设置时均压效果较差。
3. 在模拟雷击条件下,均压环连接点之间的电位差在均压环设置高度较低时较大,但均压环仍能起到一定的防护作用,防止反击现象发生。
六、实验结论1. 防雷均压环在建筑物防雷系统中具有重要作用,能够降低雷击时电位差,防止反击现象发生。
2. 均压环设置高度对均压效果有较大影响,建议在建筑物顶部设置均压环,以保证均压效果。
3. 在实际工程中,应根据建筑物高度、结构特点等因素,合理设置均压环,以确保防雷系统的可靠性。

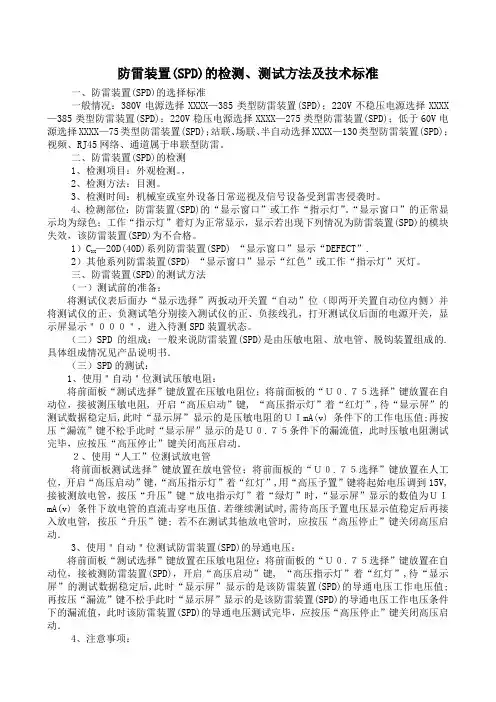

防雷装置(SPD)的检测、测试方法及技术标准一、防雷装置(SPD)的选择标准一般情况:380V电源选择XXXX—385类型防雷装置(SPD);220V不稳压电源选择XXXX —385类型防雷装置(SPD);220V稳压电源选择XXXX—275类型防雷装置(SPD);低于60V电源选择XXXX—75类型防雷装置(SPD);站联、场联、半自动选择XXXX—130类型防雷装置(SPD);视频、RJ45网络、通道属于串联型防雷。
二、防雷装置(SPD)的检测1、检测项目:外观检测。
,2、检测方法:目测。
3、检测时间:机械室或室外设备日常巡视及信号设备受到雷害侵袭时。
4、检测部位:防雷装置(SPD)的“显示窗口”或工作“指示灯”。
“显示窗口”的正常显示均为绿色;工作“指示灯”着灯为正常显示,显示若出现下列情况为防雷装置(SPD)的模块失效,该防雷装置(SPD)为不合格。
—20D(40D)系列防雷装置(SPD) “显示窗口”显示“DEFECT”.1)CXX2)其他系列防雷装置(SPD) “显示窗口”显示“红色”或工作“指示灯”灭灯。
三、防雷装置(SPD)的测试方法(一)测试前的准备:将测试仪表后面办“显示选择”两扳动开关置“自动”位(即两开关置自动位内侧)并将测试仪的正、负测试笔分别接入测试仪的正、负接线孔,打开测试仪后面的电源开关,显示屏显示"000",进入待测SPD装置状态。
(二)SPD的组成:一般来说防雷装置(SPD)是由压敏电阻、放电管、脱钩装置组成的.具体组成情况见产品说明书.(三)SPD的测试:1、使用"自动"位测试压敏电阻:将前面板“测试选择”键放置在压敏电阻位;将前面板的“U0.75选择”键放置在自动位,接被测压敏电阻, 开启“高压启动”键, “高压指示灯”着“红灯”,待“显示屏”的测试数据稳定后,此时“显示屏”显示的是压敏电阻的UImA(v) 条件下的工作电压值;再按压“漏流”键不松手此时“显示屏”显示的是U0.75条件下的漏流值,此时压敏电阻测试完毕,应按压“高压停止”键关闭高压启动.2、使用“人工”位测试放电管将前面板测试选择”键放置在放电管位;将前面板的“U0.75选择”键放置在人工位,开启“高压启动”键,“高压指示灯”着“红灯”,用“高压予置”键将起始电压调到15V, 接被测放电管,按压“升压”键“放电指示灯”着“绿灯”时,“显示屏”显示的数值为UImA(v) 条件下放电管的直流击穿电压值.若继续测试时,需待高压予置电压显示值稳定后再接入放电管, 按压“升压”键; 若不在测试其他放电管时, 应按压“高压停止”键关闭高压启动.3、使用"自动"位测试防雷装置(SPD)的导通电压:将前面板“测试选择”键放置在压敏电阻位;将前面板的“U0.75选择”键放置在自动位,接被测防雷装置(SPD),开启“高压启动”键, “高压指示灯”着“红灯”,待“显示屏”的测试数据稳定后,此时“显示屏”显示的是该防雷装置(SPD)的导通电压工作电压值;再按压“漏流”键不松手此时“显示屏”显示的是该防雷装置(SPD)的导通电压工作电压条件下的漏流值,此时该防雷装置(SPD)的导通电压测试完毕,应按压“高压停止”键关闭高压启动.4、注意事项:1)测试时,不要触及测试孔、测试线夹等高压处,以免高压电击伤人。

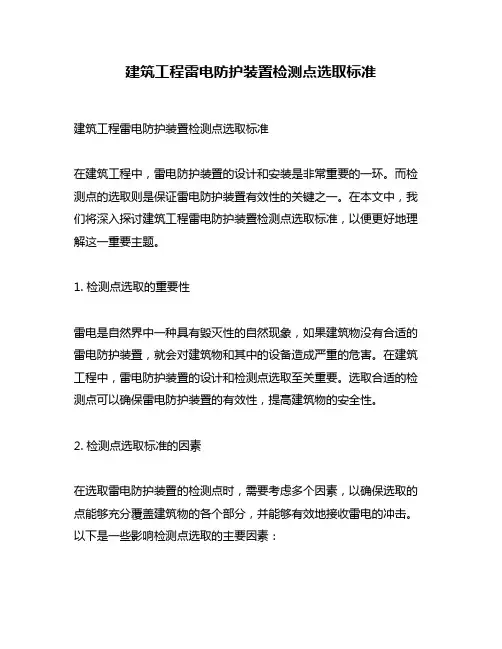

建筑工程雷电防护装置检测点选取标准建筑工程雷电防护装置检测点选取标准在建筑工程中,雷电防护装置的设计和安装是非常重要的一环。
而检测点的选取则是保证雷电防护装置有效性的关键之一。
在本文中,我们将深入探讨建筑工程雷电防护装置检测点选取标准,以便更好地理解这一重要主题。
1. 检测点选取的重要性雷电是自然界中一种具有毁灭性的自然现象,如果建筑物没有合适的雷电防护装置,就会对建筑物和其中的设备造成严重的危害。
在建筑工程中,雷电防护装置的设计和检测点选取至关重要。
选取合适的检测点可以确保雷电防护装置的有效性,提高建筑物的安全性。
2. 检测点选取标准的因素在选取雷电防护装置的检测点时,需要考虑多个因素,以确保选取的点能够充分覆盖建筑物的各个部分,并能够有效地接收雷电的冲击。
以下是一些影响检测点选取的主要因素:- 建筑物的结构和形状- 建筑物所处地区的气候和雷电活动情况- 建筑物内部的设备和线路布置- 建筑物的用途和重要性只有综合考虑这些因素,并根据实际情况进行合理选取,才能确保雷电防护装置的有效性。
3. 检测点选取标准的实施方法在实际进行雷电防护装置的检测点选取时,需要遵循一定的实施方法,以确保选取的点符合标准。
一般来说,实施方法包括以下几个步骤:- 进行建筑物的雷电风险评估,了解建筑物所处地区的雷电活动情况,确定所需的雷电防护措施- 根据建筑物的结构和形状,确定合适的检测点位置,保证全面、均匀地覆盖建筑物的各个部分- 进行现场勘测,根据建筑物内部的设备和线路布置,调整检测点的位置和数量,以符合实际需要在实施方法的指导下,可以更科学、合理地进行雷电防护装置的检测点选取。
4. 个人观点和理解在我看来,建筑工程雷电防护装置的检测点选取标准是非常重要的。
只有合理选取检测点,并且按照标准的实施方法进行操作,才能确保建筑物在雷电天气下的安全。
我强烈建议在建筑工程中重视雷电防护装置的设计和检测点选取,以确保建筑物和其中的设备不受雷电影响。

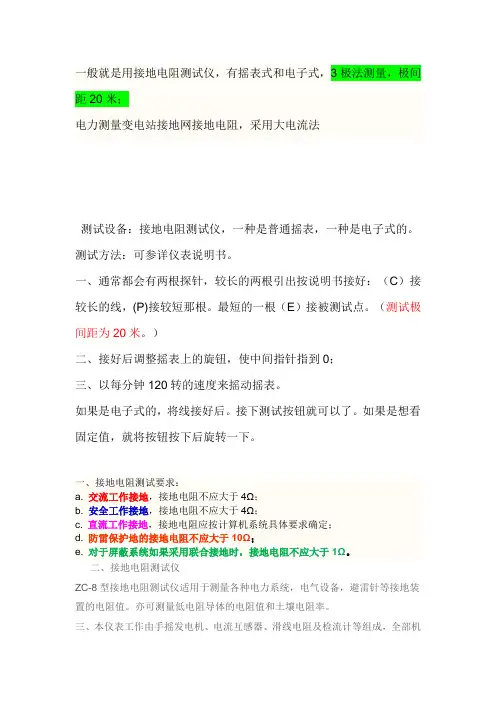

一般就是用接地电阻测试仪,有摇表式和电子式,3极法测量,极间距20米;电力测量变电站接地网接地电阻,采用大电流法测试设备:接地电阻测试仪,一种是普通摇表,一种是电子式的。
测试方法:可参详仪表说明书。
一、通常都会有两根探针,较长的两根引出按说明书接好:(C)接较长的线,(P)接较短那根。
最短的一根(E)接被测试点。
(测试极间距为20米。
)二、接好后调整摇表上的旋钮,使中间指针指到0;三、以每分钟120转的速度来摇动摇表。
如果是电子式的,将线接好后。
接下测试按钮就可以了。
如果是想看固定值,就将按钮按下后旋转一下。
一、接地电阻测试要求:a.交流工作接地,接地电阻不应大于4Ω;b. 安全工作接地,接地电阻不应大于4Ω;c. 直流工作接地,接地电阻应按计算机系统具体要求确定;d.防雷保护地的接地电阻不应大于10Ω;e.对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统,电气设备,避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。
附件有辅助探棒导线等,装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整,测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线,P端钮接20m线,C端钮接40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且Eˊ、Pˊ、C ˊ应保持直线,其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
此主题相关图片如下:测量小于1Ω接地电阻时接线图1.2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上,以消除测量时连接导线电阻对测量结果引入的附加误差。

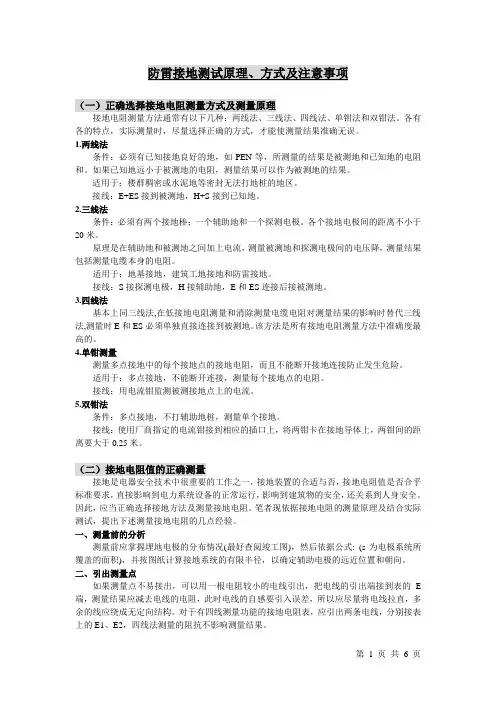

(一)正确选择接地电阻测量方式及测量原理接地电阻测量方法通常有以下几种:两线法、三线法、四线法、单钳法和双钳法。
各有各的特点,实际测量时,尽量选择正确的方式,才能使测量结果准确无误。
1.两线法条件:必须有已知接地良好的地,如PEN等,所测量的结果是被测地和已知地的电阻和。
如果已知地远小于被测地的电阻,测量结果可以作为被测地的结果。
适用于:楼群稠密或水泥地等密封无法打地桩的地区。
接线:E+ES接到被测地,H+S接到已知地。
2.三线法条件:必须有两个接地棒:一个辅助地和一个探测电极。
各个接地电极间的距离不小于20米。
原理是在辅助地和被测地之间加上电流,测量被测地和探测电极间的电压降,测量结果包括测量电缆本身的电阻。
适用于:地基接地,建筑工地接地和防雷接地。
接线:S接探测电极,H接辅助地,E和ES连接后接被测地。
3.四线法基本上同三线法,在低接地电阻测量和消除测量电缆电阻对测量结果的影响时替代三线法,测量时E和ES必须单独直接连接到被测地。
该方法是所有接地电阻测量方法中准确度最高的。
4.单钳测量测量多点接地中的每个接地点的接地电阻,而且不能断开接地连接防止发生危险。
适用于:多点接地,不能断开连接,测量每个接地点的电阻。
接线:用电流钳监测被测接地点上的电流。
5.双钳法条件:多点接地,不打辅助地桩,测量单个接地。
接线:使用厂商指定的电流钳接到相应的插口上,将两钳卡在接地导体上,两钳间的距离要大于0.25米。
(二)接地电阻值的正确测量接地是电器安全技术中很重要的工作之一,接地装置的合适与否,接地电阻值是否合乎标准要求,直接影响到电力系统设备的正常运行,影响到建筑物的安全,还关系到人身安全。
因此,应当正确选择接地方法及测量接地电阻。
笔者现依据接地电阻的测量原理及结合实际测试,提出下述测量接地电阻的几点经验。
一、测量前的分析测量前应掌握埋地电极的分布情况(最好查阅竣工图),然后依据公式: (s为电极系统所覆盖的面积),并按图纸计算接地系统的有限半径,以确定辅助电极的远近位置和朝向。
防雷测试点效果图片对比
不符合规范、接地
测试点设置----
接地测试点设置
齐全,但接地端子
锈蚀,应采用镀锌
螺栓,镀锌扁钢不
允许气割。
屋面不锈钢水箱防雷接地,工艺差,焊口为刷油漆
金属扶手屋面防雷
接地,不足的是应该
提前将防雷测试点
预留之洞口,影响观感。
利用就近的金属
钢导管和接地干
线与设备金属外
壳及设备基础接
地,
采用接地导线专用接头跨接(如图)并应做接地标记。
变压器基础
槽钢与接地
干线连接(焊
接点未做防
腐处理)
重型设备
严禁安装
在吊顶的
龙骨上
嵌入吊顶棚上格栅荧光灯等严禁安装在吊顶的龙骨上
落地式的配电柜槽钢基础,高出地面50mm以上,底座周围封闭严密,柜面平整,符合要求
并排控制箱
排列整齐、美
观,固定可
靠,平整度符
合要求
线槽与箱、柜连接
出线护口处理。
箱内排线整齐,导线分色处理,回路编号齐全,PE、PN 排完整,电缆制作干包头,活动箱门和本体可靠连接;合格
箱内排线杂乱,导线未分色处理,无专用接地、接零端子排,无回
路编号,活动箱门和本体未连接。
极差不符合要求,
箱内配线不整齐,
线头裸露,配线不
留余量,不符合要
求,
接线端子与导线截
面不匹配。
电线凌
乱、箱底部有大量
积水,严重隐患。
端子接线数量
多于2根。
不
符合要求,需
增加端子排。
电管排列整齐,固定点间距均匀,固定牢固,连接可靠,转线盒布置合理;
跨接线齐全,接地可靠。
符合要求
配电柜、配箱接地线规范要求接法,合格。
