塑胶件阻燃测试方法和标准Revised as of 23 November 2020等级代表HB 水平燃烧 (Horizontal Burn) ，仅有一个等级可能。

V 垂直燃烧 (Vertical Burn) ，有 3 个等级： V-0 是最高， V-1 较低，然后是 V-2 。

5V 垂直燃烧 (Vertical Burn) ，使用大型 125mm 火焰，有 1 个或 2 个等级 5V-A 或5V-B 。

VTM 垂直薄材料 (Vertical Thin Material) ，和 V 等级之可能性类型相同，但在 V 后面加 TM 。

测试有 3 个主要的层级：1. 20mm 火焰，判定结果 HB 、 V-0 、 V-1 或 V-2 的等级2. 125mm 火焰，判定结果 5V-A 或 5V-B 的等级3. 20mm 火焰针对薄材料，判定结果 VTM-0 、 VTM-1 或 VTM-2 的等级任何材料针对 V-0 、 V-1 或 V-2 等级的可能性之起始点都是开始于 20mm 火焰的测试。

所有的三个等级基于该单一个测试。

等级是视测试结果而定；针对这些等级的各别并没有独立的测试。

V 等级需要 5 个样品， HB 只需要 3 个。

当开始以 V 测试但若材料在前 2 个样品显示出不良特性时可以使用所剩下的第 3 个样品转换测试到 HB 。

当材料测试成为 V-0 时，该材料可以接着用 125mm 火焰测试看看 5V-A 或 5V-B等级之可能性。

但是仅有在该材料通过 V-0 等级时才可以施行该 VTM 测试。

若材料很薄，则不能依任何 V 等级测试之，因为材料在火焰的热度中会 " 飘动 " 该材料应该被当成一个薄材料以 VTM 测试程序来测试。

同样地，仅有在该材料没通过或无法依据 V 测试程序适当地测试时才可以施行该 VTM 测试。

耐燃等级— UL 颁布针对单一材料，UL 应该仅颁布一个等级。

本文由starz_li贡献doc文档可能在WAP端浏览体验不佳。

建议您优先选择TXT，或下载源文件到本机查看。

塑料阻燃等级 V-0，V-1，V-2 及 HB 的定义塑料阻燃等级由 V-0，V-1，V-2 向 HB 逐级递减： V-0：对样品进行两次 10 秒的燃烧测试后，火焰在 30 秒内熄灭。

不能有燃烧物掉下。

V-1：对样品进行两次 10 秒的燃烧测试后，火焰在 60 秒内熄灭。

不能有燃烧物掉下。

V-2：对样品进行两次 10 秒的燃烧测试后，火焰在 60 秒内熄灭。

可以有燃烧物掉下。

HB：UL94 和 CSA C22.2 No 0.17 标准中最底的阻燃等级。

要求对于 3 到 13 毫米厚的样品，燃烧速度小于 40 毫米每分钟；小于 3 毫米厚的样品，燃烧速度小于 70 毫米每分钟；或者在 100 毫米的标志前熄灭。

美国阻燃材料标准及测试方法美国阻燃材料标准为 ANSI/UL-94-1985 标准 UL94 试验共有五种： 1. B 级的水平燃烧试验 2. 94V-0、94V-1、94V-2 级的垂直燃烧试验 3. 94 5-V 级的垂直燃烧试验 4. 用辐射板的火焰蔓延指数试验（按ASTM E 162 的标准测定这里不作介绍） 5. 94VTM-0,94VTM-1,94VTM-2 级的垂直燃烧试验（VTM 指极薄的材料这里不作介绍） 1． 94HB 级的水平燃烧试验方法：．级的水平燃烧试验方法：试验样品：采用长 127mm，宽 12.7mm，最大厚度 12.7mm，最小厚度 3.05mm 的小条状试样。

试验条件：在无通风的试验箱中进行。

评定方法：评为 94HB 级的材料，试样厚度为 12.7mm 时，在 76.2mm 标距上的燃烧速度不大于 38.1mm/min，或试样厚度小于 3.05mm 时，燃烧速度不大于 38.1mm/min 或在达到102mm 标线之前，必须停止燃烧。

2． 94V-0、94V-1、94V-2 级的垂直燃烧试验方法：级的垂直燃烧试验方法：．、、试验样品：此试验用小条试样长 127mm，宽 12.7mm，最大厚度 12.7mm。

塑胶阻燃测试标准一、阻燃剂规格本标准所涉及的塑胶阻燃剂应符合以下规格要求：1.符合国家相关法规及标准，无对人体和环境有害的物质。

2.阻燃剂应与塑胶材料相容，不会对塑胶材料的物理和化学性能产生不良影响。

3.阻燃剂应具有高效的阻燃效果，能显著提高塑胶材料的阻燃性能。

二、阻燃测试方法本标准所涉及的塑胶材料阻燃性能测试应按照以下方法进行：1.参照相关国际标准或国家标准，采用垂直燃烧试验方法进行阻燃测试。

2.将待测塑胶材料加工成规定尺寸的试样，放置在垂直燃烧试验装置中，按照规定的条件进行燃烧试验。

3.观察试样的燃烧行为，测量试样的燃烧时间、燃烧距离和炭化高度等指标，评估其阻燃性能。

三、塑胶材料阻燃性能要求根据不同用途和安全要求，本标准将塑胶材料的阻燃性能分为以下三个等级：1.一级阻燃：在垂直燃烧试验中，试样的燃烧时间不超过30秒，燃烧距离不超过150mm，炭化高度不超过70mm。

2.二级阻燃：在垂直燃烧试验中，试样的燃烧时间不超过60秒，燃烧距离不超过300mm，炭化高度不超过150mm。

3.三级阻燃：在垂直燃烧试验中，试样的燃烧时间不超过90秒，燃烧距离不超过300mm，炭化高度不超过200mm。

四、燃烧测试设备本标准所涉及的燃烧测试设备应符合以下要求：1.设备的精度和稳定性应符合相关国际标准或国家标准的要求。

2.设备的操作应简单、方便，能自动记录和显示试验数据。

3.设备的维护和保养应简便易行，保证长期使用的精度和稳定性。

五、测试记录与报告在进行塑胶材料阻燃性能测试时，应详细记录以下信息：1.试样的名称、型号、生产厂家等信息。

2.阻燃剂的名称、型号、添加量等信息。

3.试验条件，包括试验温度、湿度、气氛等。

4.试验结果，包括燃烧时间、燃烧距离、炭化高度等指标。

5.试验人员、日期等信息。

根据以上记录，编写详细的测试报告，对试样的阻燃性能进行评估，并提出相关建议和改进措施。

测试报告应清晰明了，具有可读性和可追溯性。

1.UL94测试方法这个实验测定用于制造设备和器具的塑料的可燃性。

它常被用于检测对于可燃性有特殊要求的产品，其结果会作为最基本的指示。

这个重要特性的评估用在以下用途，但并不仅仅局限于这些用途，包括易点燃性、燃烧速度、火焰传播、燃料的贡献、燃烧强度以及燃烧产物等。

UL-94测试方法（按照美国国家所制定的UL-94方法）被广泛应用于相关的可燃性测定以及评价用在电力和电子设备的塑料的滴出物。

图1:对于V0,V1,V2级别的UL94燃烧性测试图2:对于HB级别的水平燃烧测试图3:对于5VA,5VB级别的垂直燃烧测试下表列出了每个级别所需要的条件。

如果一个材料不能按照下表所描述的任一级别的标准执行，那它属于无类别的。

表1:UL94标准摘要2.氧指数（LOI）测试极限氧指数测试方法广泛用于聚合物材料相对可燃性的测试当中。

图1:ISO4589-2LOI测试方法极限氧指数法是在规定的实验条件下（图III-4）测量维持样品燃烧所需要的最低氧浓度的一种方法，燃烧的实验环境气体为氮气/氧气混合物，测试样品垂直放置（顶端接触点火器）。

因为空气中氧气的体积浓度为21％，所以如果LOI值高于21％（体积比）说明材料具有阻燃性能。

LOI 值越大，说明材料的阻燃性能越好。

3.灼热丝测试热塑性塑料的燃烧行为不仅仅是一种材料的特性，它还依赖于材料的形状和壁厚。

组件在非正常的条件下或者过载的条件下，它的温度会升高，然后在附近区域被点燃。

灼热丝测试模仿了这种由热或点燃所产生的作用（例如过载电阻器的生热），来评价火灾的危害。

灼热丝测试的温度为550,650,750850or960°C，具体的温度由相关规范来决定：•如果满足了下列条件之一就认为材料样品能够经受灼热丝测试：材料无火焰和材料无火星。

•样品的火焰或者火星在移开灼热丝30秒后熄灭，而且铺在下面的棉花或者纸张没有被点燃或者烧焦。

图1:灼热丝测试方法4.成束电线上的垂直火焰蔓延性能测定欧洲的IEC60332-3草案在一个有很好通风条件用垂直的缆盘/杆里模拟了一个燃烧开始的过程。

欢迎共阅
等 级 代 表
HB 水平燃烧 (Horizontal Burn) ，仅有一个等级可能。

V 垂直燃烧 (Vertical Burn) ，有 3 个等级： V-0 是最高， V-1 较低，然后是 V-2 。

5V 垂直燃烧 (Vertical Burn) ，使用大型 125mm 火焰，有 1 个或 2 个等级 5V-A 或 5V-B 。

VTM 垂直薄材料 (Vertical Thin Material) ，和 V 等级之可能性类型相同，但在 V 后面加 TM 。

" 耐燃测试之交*参照
UL94 参考 其它同等的测试方法
HB ASTM D635，ASTM D4804，IEC60707，ISO1210 V ，20mm 火焰 ASTM D3801，IEC60707，ISO1210 V ，20mm 火焰 (VTM 测试 ) ASTM D5048，ISO10351 V ，125mm 火焰 ASTM D 4804，ISO9773
UL94可然性试验包括下述四个测试方法： 1,材料分类为UL94HB 的水平燃烧测定方法
2,材料分类为UL94V-0 ULV-1 ULV-2的垂直燃烧测试方法
如果一组５个试样中有一个不符合表中要求应再取一组试样进行试验，第二组５个试样应全部符合要求。

如果第二组仍有一个试样不符合表中相应要求，则以两组中数值最大的级别作为该材料的级别。

如果试验结果超出ＦＶ－２项应要求，则该材料不能采用垂直燃烧法评定。

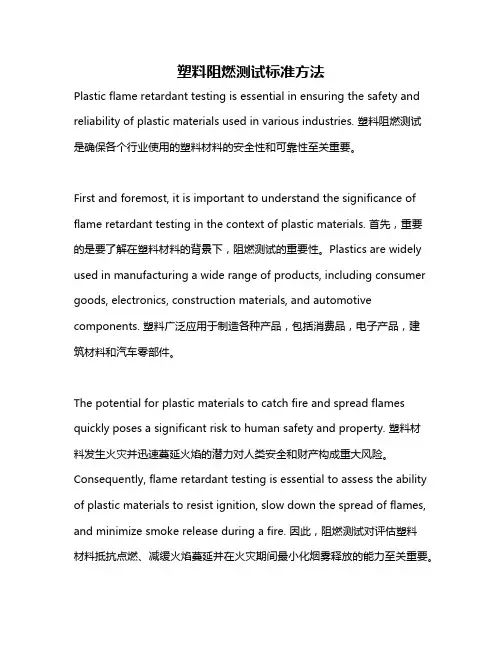

塑料阻燃测试标准方法Plastic flame retardant testing is essential in ensuring the safety and reliability of plastic materials used in various industries. 塑料阻燃测试是确保各个行业使用的塑料材料的安全性和可靠性至关重要。

First and foremost, it is important to understand the significance of flame retardant testing in the context of plastic materials. 首先，重要的是要了解在塑料材料的背景下，阻燃测试的重要性。

Plastics are widely used in manufacturing a wide range of products, including consumer goods, electronics, construction materials, and automotive components. 塑料广泛应用于制造各种产品，包括消费品，电子产品，建筑材料和汽车零部件。

The potential for plastic materials to catch fire and spread flames quickly poses a significant risk to human safety and property. 塑料材料发生火灾并迅速蔓延火焰的潜力对人类安全和财产构成重大风险。

Consequently, flame retardant testing is essential to assess the ability of plastic materials to resist ignition, slow down the spread of flames, and minimize smoke release during a fire. 因此，阻燃测试对评估塑料材料抵抗点燃、减缓火焰蔓延并在火灾期间最小化烟雾释放的能力至关重要。

等级代表HB 水平燃烧 (Horizontal Burn) ，仅有一个等级可能。

V 垂直燃烧 (Vertical Burn) ，有 3 个等级： V-0 是最高，V-1 较低，然后是 V-2 。

5V 垂直燃烧 (Vertical Burn) ，使用大型 125mm 火焰，有1 个或 2 个等级 5V-A 或 5V-B 。

VTM 垂直薄材料(Vertical Thin Material) ，和 V 等级之可能性类型相同，但在 V 后面加 TM 。

测试有 3 个主要的层级：1. 20mm 火焰，判定结果 HB 、 V-0 、 V-1 或 V-2 的等级2. 125mm 火焰，判定结果 5V-A 或 5V-B 的等级3. 20mm 火焰针对薄材料，判定结果VTM-0 、VTM-1 或 VTM-2 的等级任何材料针对 V-0 、 V-1 或 V-2 等级的可能性之起始点都是开始于20mm 火焰的测试。

所有的三个等级基于该单一个测试。

等级是视测试结果而定；针对这些等级的各别并没有独立的测试。

V 等级需要 5 个样品， HB 只需要 3 个。

当开始以 V 测试但若材料在前2 个样品显示出不良特性时可以使用所剩下的第 3 个样品转换测试到 HB 。

当材料测试成为 V-0 时，该材料可以接着用 125mm 火焰测试看看 5V-A 或 5V-B等级之可能性。

但是仅有在该材料通过 V-0 等级时才可以施行该 VTM 测试。

若材料很薄，则不能依任何V 等级测试之，因为材料在火焰的热度中会" 飘动" 该材料应该被当成一个薄材料以VTM 测试程序来测试。

同样地，仅有在该材料没通过或无法依据V 测试程序适当地测试时才可以施行该VTM 测试。

耐燃等级— UL 颁布针对单一材料，UL 应该仅颁布一个等级。

所颁布的该等级应该为此特定材料所达到之"最佳"单一等级。

若一个材料通过了V-0 等级并且接着测试并通过了5V-A等级，则只有5V-A 等级应被颁布，因为它是比V-0 等级更高的一个等级。
