电梯主要功能配置表

附件11.有机房载货电梯主要部件清单电梯主要功能电梯功能说明1．检修运行：这是在检修或调试电梯时使用的操作功能。

当符合运行条件时，按上/下行按钮可使电梯以检修速度点动向上/向下运行。

持续按下按钮，电梯保持运行，松开按钮即停止运行。

2. 直接停靠：采用距离控制原则，根据停车请求自动生成N条运行曲线，以最优减速度停靠目的层。

3．自救运行：当电梯处于非检修状态下，且未停在平层区。

此时只要符合起动的安全要求，电梯将自动以慢速运行至平层区，开门放客。

4. 电机参数自学习：控制系统可以自动辨识电机的电阻、电感、空载电流等控制参数，以便精确控制电机。

5. 井道参数自学习：在电梯投入运行之前，学习楼层高度等参数，作为电梯运行、减速、停车的依据。

6．锁梯服务：自动运行状态下，锁梯开关被置位后，消除所有召唤登记。

电梯仍正常运行，只响应轿内指令直至没有指令登记,而后返回基站开门放客，到设定时间后自动关门，关掉内部灯和风扇，电梯停止运行。

7．自动返基站：无司机运行时，如果设定自动返基站功能有效，当无指令和召唤时，电梯在一定时间延迟后自动返回基站。

8. 关灯节电功能：待梯时轿内照明、风扇自动断电。

9．前后门服务楼层设置：前后门服务楼层可通过参数设定。

10．服务楼层设置：通过手持操作器可以任意设置电梯能停靠哪些层站，哪些层站不停靠。

11．轿厢位置的自动修正：因非正常原因导致电梯平层不准，控制系统以低速控制电梯通过微调使轿厢准确平层。

12. 跳跃楼层显示：可以显示设定的虚拟楼层。

13．错误指令取消:乘客按下指令按钮被响应后，发现与实际要求不符，可在通过指令按钮取消该登记的信号。

14．反向消号：当电梯到达最远层站将要反向时，原来所有后方登记的指令全部消除15. 自动开关门：电梯到达目的站后，经设定时间自动开门放客，再过一设定时间，若无外部召唤，电梯自动关门，开始运行。

16．保持开门时间分类设定：无司机运行时，电梯到站自动开门后，延时若干时间自动关门。

一、电梯技术规格表一、主要参数产品系列：TWJ/100系列梯种传菜电梯机房位置井道顶部载重100KG速度0.4m/s顶层高度3米以上开门方式手动上下中分门停站数2层2站2 门二、技术参数驱动方式曳引交流单速曳引比41:1控制系统微机控制三、轿厢描述轿厢尺寸600宽600 深600 高（mm）可根据客户需求进行改装！四、轿厢材质轿厢与厅门的材料：201发纹不锈钢1.2mm（实际厚度1.13mm）五、土建井道井道尺寸1000宽X 1000 深（mm）六、土建厅门厅门尺寸800 宽X 600 高（mm）七、主电源供应主电源单股三向五线制电源差±7%照明单设机房照明温度范围40°八、厅门尺寸800 宽X 600 高（mm）九、主电源供应主电源单股三向五线制电源差±7%照明单设机房照明温度范围40°十、工程总价,贰万捌仟伍佰元整.小写,28500.00元。

（含土建）二、配置表三、主要控制功能表详细功能介绍：杂物电梯特点：微机控制、模块化系统及先进的自检程序为一体的全电脑控制的电梯；控制技术先进、设计新颖独特、结构紧凑、做工精良；操作简便、安全可靠、噪音低、易于维修保养；占用空间小、无需很强的土建承载力、电梯无需土建井道、机房，只要将杂物电梯相对位置的楼板留好预留洞口即可，给建筑整体设计和布局带来方便；每年不断推出新款、新配置、新功能。

电梯标注功能：电锁功能基站呼梯盒配备电锁用于启动和关闭电梯的控制电路。

自动平层功能：当因某种原因，诸如停电或操作不当造成轿厢未停靠在任何一层站的平层位置时，用电锁重新开启电梯，本电梯能自动下行至临层站平层，并显示停靠的楼层，以便电梯正常运行。

电气门联锁功能：各层门均有电气门联锁开关，当任何一层厅门打开时，电梯停止运行，保证人员使用安全。

层门机械锁功能：每层厅门均装有机械门锁，当轿厢不在本层站停靠时，层门不能开启，如遇到特殊情况，可用本公司随梯配带的专用钥匙开启层门，此钥匙专供电梯管理人员使用。

电梯标准配置与功能解释 (一)随着城市高层建筑日益增多，电梯成为了一个非常重要的交通工具。

电梯的标准配置及其功能对于我们选择合适的电梯有着非常重要的指导作用。

本文将会对电梯标准配置及其功能进行详细解释。

一、电梯标准配置1. 操作面板：电梯操作面板一般安装在电梯内侧，包括上下行按钮、开关门按钮以及照明开关等，方便乘客进行操作。

2. 电梯显示屏：显示屏通常安装在电梯门口或者在电梯内部，显示电梯所在楼层号码，剩余载重以及电梯的当前状态等信息。

3. 管理面板：管理面板一般安装在电梯机房内，包含控制器、变频器以及断路器等，对于电梯的稳定运行有着至关重要的作用。

4. 门套件：包括电梯门和门框等部件，门套件要求具有防护能力、防火性能以及稳定性。

5. 轿厢壁板：主要用于围合电梯轿厢，要求具有坚固、美观、耐久等特点，同时也需要具备隔热、隔音等功能。

二、电梯功能解释1. 载重：指电梯安全运输所允许的最大重量，载重主要取决于电梯的尺寸和机器驱动力，一般的电梯载重范围在400公斤到1600公斤之间。

2. 速度：指电梯的行驶速度，一般高层建筑使用的电梯速度比较快，一般在1米/秒以上。

3. 停靠楼层：指电梯可以停靠的楼层数，一般高层建筑使用的电梯能够停靠的楼层较多，一般超过20层。

4. 开门方式：包括手动开门、自动开门和自动开门等方式，根据实际情况选择合适的开门方式。

5. 安全装置：包括紧急制动装置、机房门锁装置、门锁安全导板等，可保障电梯的安全运行。

6. 变频器控制：通过变频控制实现电梯的平稳运行，提高了电梯的运行效率和舒适性。

总结起来，电梯是我们生活中非常重要的运输工具之一，它的标准配置及功能非常的多，选择合适的电梯需要根据实际情况进行选择。

在安装电梯之前，一定要对电梯的制造商进行严格的排查，确保电梯的质量能够得到保障，从而保证了我们的出行安全。

附件别墅电梯主要技术参数以及主要功能一，技术参数：1，运行速度：0.4/S2、客乘人数：5人2，荷载：400Kg，3，轿厢为贯通型二，层门及门套装潢：1，层门材料：发纹不锈钢；2，轿顶：标准配置；3，轿门材料：发纹不锈钢；4，前壁材料：发纹不锈钢；5，轿壁材料：发纹不锈钢；6，开门方式：侧分伸缩式；三，电气：1，驱动方式：VVVF；2，曳引机电动机：永磁同步（PM），3，额定电压：220V4，额定频率：50MZ四，主要功能：1、断电自救功能、2、应急电池供电3、检修运行，4、连续服务，5、自动运行，6、电梯受阻S速保护，7、轿内反向指令消除，8、轿内运行方向指示，9、层站运行方向指示，10、关门按钮响应指示，11、换向重开门，12、门负载检测，13、开门按钮响应指示，14、开门受阻控制，15、开门保持时间自动调整，16、轿厢应急照明，17、即时关门，18、警铃，19、检修操作，20、层站运行控制开关，21、主层站待机，22、对讲装置，23、强制关门，24、称重启动，25、超载报警，26、轿内超载指示，27、停电应急平层，28、重复关门，29、本层再开门，30、电梯到站指示，31、语音报站、32、消防返回及信号反馈，33、光幕安全触板，34、照明及通风装置自动关闭，35、ITV电缆；34、电梯故障及诊断，35、防捣乱保护，35、可设置号码通信。

注：轿箱内部装修（含电梯轿箱门及门套）选配标准提供彩页供选配（另考虑业主自行装修需提供荷载参数标准）电梯主要技术参数以及主要功能一技术参数：1、运行速度：1.0 /S（5、6、8、9、12、13#楼）1.75 /S（14、15、16楼）2、荷载∕客乘人数：1050Kg∕14人（5、6、8、9、12、13楼）。

荷载∕客乘人数：800Kg∕11人（14、15、16楼），3、控制方式：双台为并联双控，单台为单联单控，二层门及门套装潢：2、层门及门套材料：发纹不锈钢；3、轿顶：标准配置；4、轿门材料：发纹不锈钢；4、前壁材料：发纹不锈钢；5、轿壁材料：发纹不锈钢；6、开门方式：中分式三电气：1，驱动方式：VVVF；2，曳引机电动机：永磁同步（PM），3，额定电压：380V4，额定频率：50MZ5，门机系统：变频门机系统四主要功能：1、分散待机，2、检修运行，3、连续服务，4、自动运行，5、电梯受阻S 速保护，6、轿内反向指令消除，7、轿内运行方向指示，8、层站运行方向指示，9、关门按钮响应指示，10、换向重开门，11、门负载检测，12、开门按钮响应指示，13、开门受阻控制，14、开门保持时间自动调整，15、轿厢应急照明，16、即时关门，17、警铃，18、检修操作，19、层站运行控制开关，20、主层站待机，21、五方对讲装置，22、强制关门，23、称重启动，24、次层停靠，25、超载报警，26、轿内超载指示，27、上电再平层，28、重复关门，29、本层再开门，30、安全停靠，31、停层开门，32、消防返回及信号反馈，33、光幕安全触板，34、照明及通风装置自动关闭，35、ITV电缆；34、电梯故障及诊断，35、防捣乱保护36、停层提示铃。

一、功能列表一、标准功能说明1．全集选控制：在自动状态或司机状态，电梯在运行过程中，在响应轿内指令信号的同时，自动响应上下召唤按钮信号，任何层楼的乘客，都可通过登记上下召唤信号召唤电梯。

2．检修运行：这是在检修或调试电梯时使用的操作功能。

当符合运行条件时，按上/下行按钮可使电梯以检修速度点动向上/向下运行。

持续按下按钮，电梯保持运行，松开按钮即停止运行。

3．直接停靠运行：电梯按照距离原则减速，平层时无任何爬行。

4．自救平层运行：当电梯处于非检修状态下，且未停在平层区。

此时只要符合起动的安全要求，电梯将自动以慢速运行至平层区，开门放客。

5．司机操作：通过操纵箱拨动开关可以选择司机操作。

司机操作时，电梯没有自动关门功能，电梯的关门是在司机持续按关门按钮的条件下进行的。

同时还具有司机选择定向和按钮直驶功能。

6．火灾紧急返回运行：当遇到火灾时，将火灾返回开关置位后，电梯立即消除所有指令和召唤，以最快的方式运行到消防基站后，开门停梯。

7．测试运行这是为测试或考核新梯而设计的功能。

将一体机某个参数设置为测试运行时，电梯就会自动运行。

自动运行的总次数和每次运行的间隔时间都可通过参数设置。

8．独立运行：独立运行即专用运行，此时电梯不接受外召唤登记，也没有自动关门，其操作方式同司机操作相似。

9. 紧急电动运行对于人力操作提升装有额定载重量的轿厢所需力大于400N的电梯驱动主机，设置紧急电动运行开关及操作，以替代手动盘车装置。

10．自动返基站：全自动运行时，如果设定自动返基站功能有效，当梯群中无指令和召唤时，电梯在一定时间（时间可通过参数设置）延迟后自动返回基站。

11．锁梯功能：全自动运行或司机状态下，锁梯开关被置位后，消除所有召唤登记，只响应轿内指令直至没有指令登记。

而后返回基站，自动开门后关闭轿内照明和风扇，点亮开门按钮灯，在延时10 秒后自动关门，而后停止电梯运行。

当锁梯开关被复位后电梯重新开始正常运12．照明、风扇节电功能：在全自动状态，如电梯无指令和外召登记超过 3 分钟（3 分钟是缺省值，此时间可通过参数调整），轿厢内照明、风扇自动断电。

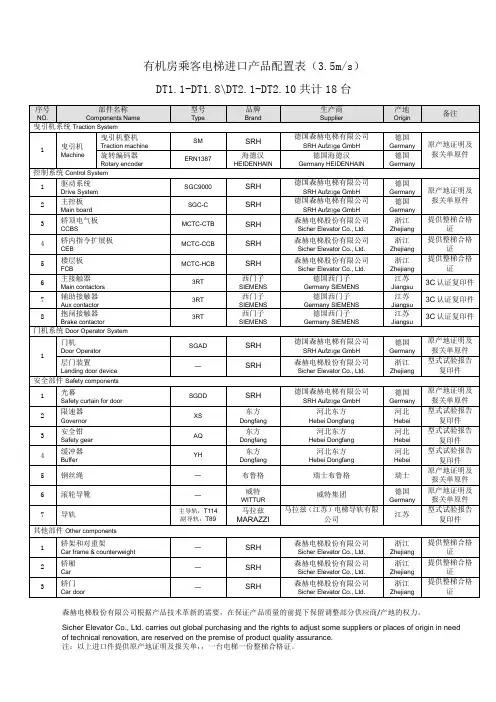

有机房乘客电梯进口产品配置表（3.5m/s）DT1.1-DT1.8\DT2.1-DT2.10共计18台序号NO.部件名称Components Name型号Type品牌Brand生产商Supplier产地Origin备注曳引机系统Traction System1 曳引机Machine 曳引机整机Traction machineSM SRH德国森赫电梯有限公司SRH Aufzüge GmbH德国Germany 原产地证明及报关单原件旋转编码器Rotary encoderERN1387海德汉HEIDENHAIN德国海德汉Germany HEIDENHAIN德国Germany控制系统Control System1驱动系统Drive System SGC9000 SRH德国森赫电梯有限公司SRH Aufzüge GmbH德国Germany 原产地证明及报关单原件2 主控板Main board SGC-C SRH德国森赫电梯有限公司SRH Aufzüge GmbH德国Germany3 轿顶电气板CCBS MCTC-CTB SRH森赫电梯股份有限公司Sicher Elevator Co., Ltd.浙江Zhejiang提供整梯合格证4 轿内指令扩展板CEB MCTC-CCB SRH森赫电梯股份有限公司Sicher Elevator Co., Ltd.浙江Zhejiang提供整梯合格证5 楼层板FCB MCTC-HCB SRH森赫电梯股份有限公司Sicher Elevator Co., Ltd.浙江Zhejiang提供整梯合格证6 主接触器Main contactors 3RT西门子SIEMENS德国西门子Germany SIEMENS江苏Jiangsu3C认证复印件7 辅助接触器Aux contactor 3RT西门子SIEMENS德国西门子Germany SIEMENS江苏Jiangsu3C认证复印件8 抱闸接触器Brake contactor 3RT西门子SIEMENS德国西门子Germany SIEMENS江苏Jiangsu3C认证复印件门机系统Door Operator System1 门机Door OperatorSGAD SRH德国森赫电梯有限公司SRH Aufzüge GmbH德国Germany原产地证明及报关单原件层门装置Landing door device—SRH森赫电梯股份有限公司Sicher Elevator Co., Ltd.浙江Zhejiang型式试验报告复印件安全部件Safety components1 光幕Safety curtain for door SGDD SRH德国森赫电梯有限公司SRH Aufzüge GmbH德国Germany原产地证明及报关单原件2 限速器Governor XS东方Dongfang河北东方Hebei Dongfang河北Hebei型式试验报告复印件3 安全钳Safety gear AQ东方Dongfang河北东方Hebei Dongfang河北Hebei型式试验报告复印件4 缓冲器Buffer YH东方Dongfang河北东方Hebei Dongfang河北Hebei型式试验报告复印件5 钢丝绳—布鲁格瑞士布鲁格瑞士原产地证明及报关单原件6 滚轮导靴—威特WITTUR 威特集团德国Germany原产地证明及报关单原件7 导轨主导轨：T114副导轨：T89马拉兹MARAZZI马拉兹（江苏）电梯导轨有限公司江苏型式试验报告复印件其他部件Other components1 轿架和对重架Car frame & counterweight —SRH森赫电梯股份有限公司Sicher Elevator Co., Ltd.浙江Zhejiang提供整梯合格证2 轿厢Car —SRH森赫电梯股份有限公司Sicher Elevator Co., Ltd.浙江Zhejiang提供整梯合格证3 轿门Car door —SRH森赫电梯股份有限公司Sicher Elevator Co., Ltd.浙江Zhejiang提供整梯合格证森赫电梯股份有限公司根据产品技术革新的需要，在保证产品质量的前提下保留调整部分供应商/产地的权力。

电梯技术规格、功能配置一办公楼有机房乘客电梯一台（一）技术规格1.1技术规格产品型号额定载重1050kg额定速度 1.5m/s层/站/门8层7站7门（二层不开门）驱动方式微机控制交流变频调压调速(要求报价时约定品牌及厂家) 操纵系统交流集选控制（JXW）(要求报价时约定品牌及厂家)运行方式单控制作标准GB7588-2003《电梯制造与安装安全规范》动力电源三相 380V 50HZ(提供动力设备的品牌及厂家)照明电源单相 220V 50HZ(约定品牌及厂家，并使用LED灯)开门尺寸宽1000×高2100（mm）轿厢尺寸宽1600 ×深1500 ×高2350（mm）井道尺寸宽2400 ×深2200（mm）地坑深度≥1650 mm 以实际测量为准请提供井道及机房设计图纸顶层高度≥ mm 以实际测量为准请提供井道及机房设计图纸门机系统变频门机开门方式自动中分双开门机房位置井道正上方1.2轿厢装饰及厅门装饰轿厢前壁发纹不锈钢,材料:厚度不低于1.5mm ,304不锈钢(含镍量不小于8)轿厢侧壁发纹不锈钢, 材料:厚度不低于1.5mm ,304不锈钢(含镍量不小于8)轿厢后壁发纹不锈钢,材料：厚度不低于1.5mm ,304不锈钢(含镍量不小于8)轿厢门发纹不锈钢,材料：厚度不低于1.5mm ,304不锈钢(含镍量不小于8)门灯横梁发纹不锈钢,材料：厚度不低于1.5mm ,304不锈钢(含镍量不小于8)吊顶标准型轿门保护红外线光幕感应(带儿童防夹\儿童锁)轿厢地板天然黑金砂花岗岩地板操纵箱数码形式轿厢位置显示及运行方向箭头（↑↓）显示，发纹不锈钢厅门各层均为304发纹不锈钢,厚度不低于1.5毫米,含镍量不低于8.门套各层均为304发纹不锈钢，厚度不低于1.5毫米,并要求下1米内衬厚度不低于1毫米的镀锌板,门套外包饰不小于门洞(左上右三侧)300毫米宽.并折扣边收口(要求使用镀锌角铁或铝合金作龙骨安装,不得使用木夹板打底).层站召唤发纹不锈钢面板，微动控钮，登记带辉光显示地坎硬质铝合金,包含安装门坎长约1100毫米,宽约250毫米,厚度不低于8毫米的铝(304不锈钢)花纹板(含做氧化处理).注：各相关尺寸以双方确认的建筑图为准。

电梯技术规格参数表
2、其中不锈钢采用优质SUS304材料，严禁采用拼接和夹层材料。

备注：1、以上主要部件要求不能偏离。

零件进口提供原产地工厂开具的装箱单，质量保证书，原产国机关开具的原产地证书及中华人民共和国商检证明。

进口部件原产国必须为欧洲(德国，英国，法国等发达国家)，美国，日本或韩国。

2、以上主要部件要求不能偏离；2、如属于批量进口，则出具相同型号的批量进口文件即可。

3、招标人有权根据装饰方案的调整相应地调整各装饰面层的材质及颜色等。

3.工程质量
3.1.1标准:适用的工程规范、标准和质量标准详见合同条件以及工程规范、技术说明和图纸中的相关
约定。

3.1.2工程质量等级：合格。

4.工期要求
设备要求出厂工期为：105日历天；安装工期为：30日历天。

电梯技术规格配置功能及要求1. 承载能力和速度：电梯的承载能力通常根据使用场所和预计人流量确定。

标准电梯一般能承载13人或1000kg；速度一般控制在每秒1米-2米。

2.安全保护装置：电梯必须配置各种安全装置，以确保运行过程中乘客的安全。

例如，紧急停止装置、过载保护装置、限速器、电动安全钳等。

3.紧急报警系统：电梯上应配置紧急报警装置，供乘客在遇到紧急情况时使用。

装置通常包括紧急报警按钮和对讲系统，可以与维修人员进行沟通或发送求救信号。

4.楼层显示和报警系统：电梯内和外部都应配置楼层显示器，以指示当前所在楼层。

外部楼层指示器通常包括数字显示和方向指示箭头。

此外，电梯还应配置警报装置，如门未关闭警报、运行故障警报等。

5.楼层选择功能：大多数现代电梯都配置有楼层选择功能，乘客可以在进入电梯前选择所需的楼层，电梯会根据乘客所选楼层进行分配。

6.防火设施：电梯内外应配置防火设施，如防火门、防火墙、防火灯等，以保证在火灾情况下乘客的安全。

7.节能功能：现代电梯通常会配置节能装置，如变频器，在电梯不高负荷运行时，可以自动减少能源消耗。

8.门操作系统：电梯门的打开和关闭应该稳定可靠，并配备防夹手装置和光电栅栏等安全设施。

9.自动故障诊断功能：现代电梯通常配备自动故障诊断功能，可以监测电梯各项指标，并在出现故障时自动报警，并提供故障代码以便维修人员判断和处理。

10.操作界面：电梯内部应配置易于操作和理解的按钮和显示屏，以方便乘客使用。

总之，电梯技术规格配置功能及要求是为了确保电梯的安全、高效、舒适运行，并提供便捷的乘坐体验而制定的一系列标准。

以上只是一些常见的功能及要求，实际上电梯的配置和规格可能因使用场所、楼层数、单位需求等因素而有所变化。
