电梯主要功能配置表基本功能

附件别墅电梯主要技术参数以及主要功能一，技术参数：1，运行速度：0.4/S2、客乘人数：5人2，荷载：400Kg，3，轿厢为贯通型二，层门及门套装潢：1，层门材料：发纹不锈钢；2，轿顶：标准配置；3，轿门材料：发纹不锈钢；4，前壁材料：发纹不锈钢；5，轿壁材料：发纹不锈钢；6，开门方式：侧分伸缩式；三，电气：1，驱动方式：VVVF；2，曳引机电动机：永磁同步（PM），3，额定电压：220V4，额定频率：50MZ四，主要功能：1、断电自救功能、2、应急电池供电3、检修运行，4、连续服务，5、自动运行，6、电梯受阻S速保护，7、轿内反向指令消除，8、轿内运行方向指示，9、层站运行方向指示，10、关门按钮响应指示，11、换向重开门，12、门负载检测，13、开门按钮响应指示，14、开门受阻控制，15、开门保持时间自动调整，16、轿厢应急照明，17、即时关门，18、警铃，19、检修操作，20、层站运行控制开关，21、主层站待机，22、对讲装置，23、强制关门，24、称重启动，25、超载报警，26、轿内超载指示，27、停电应急平层，28、重复关门，29、本层再开门，30、电梯到站指示，31、语音报站、32、消防返回及信号反馈，33、光幕安全触板，34、照明及通风装置自动关闭，35、ITV电缆；34、电梯故障及诊断，35、防捣乱保护，35、可设置号码通信。

注：轿箱内部装修（含电梯轿箱门及门套）选配标准提供彩页供选配（另考虑业主自行装修需提供荷载参数标准）电梯主要技术参数以及主要功能一技术参数：1、运行速度：1.0 /S（5、6、8、9、12、13#楼）1.75 /S（14、15、16楼）2、荷载∕客乘人数：1050Kg∕14人（5、6、8、9、12、13楼）。

荷载∕客乘人数：800Kg∕11人（14、15、16楼），3、控制方式：双台为并联双控，单台为单联单控，二层门及门套装潢：2、层门及门套材料：发纹不锈钢；3、轿顶：标准配置；4、轿门材料：发纹不锈钢；4、前壁材料：发纹不锈钢；5、轿壁材料：发纹不锈钢；6、开门方式：中分式三电气：1，驱动方式：VVVF；2，曳引机电动机：永磁同步（PM），3，额定电压：380V4，额定频率：50MZ5，门机系统：变频门机系统四主要功能：1、分散待机，2、检修运行，3、连续服务，4、自动运行，5、电梯受阻S 速保护，6、轿内反向指令消除，7、轿内运行方向指示，8、层站运行方向指示，9、关门按钮响应指示，10、换向重开门，11、门负载检测，12、开门按钮响应指示，13、开门受阻控制，14、开门保持时间自动调整，15、轿厢应急照明，16、即时关门，17、警铃，18、检修操作，19、层站运行控制开关，20、主层站待机，21、五方对讲装置，22、强制关门，23、称重启动，24、次层停靠，25、超载报警，26、轿内超载指示，27、上电再平层，28、重复关门，29、本层再开门，30、安全停靠，31、停层开门，32、消防返回及信号反馈，33、光幕安全触板，34、照明及通风装置自动关闭，35、ITV电缆；34、电梯故障及诊断，35、防捣乱保护36、停层提示铃。

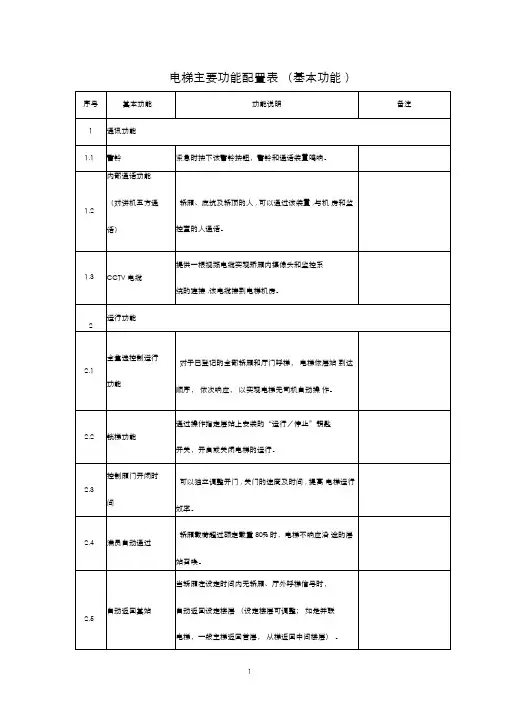

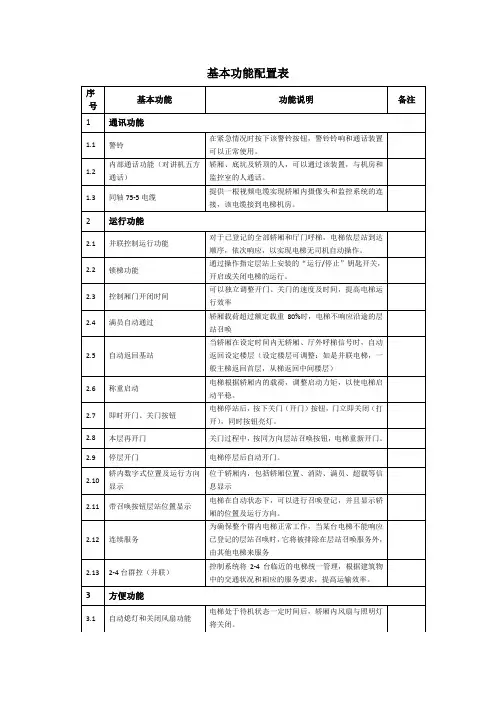

电梯主要功能配置表(基本功能)序号基本功能功能说明备注1 通讯功能1.1 警铃紧急时按下该警铃按钮，警铃和通话装置鸣响。

1.2 内部通话功能（对讲机五方通话）轿厢、底坑及轿顶的人, 可以通过该装置,与机房和监控室的人通话。

1.3 CCTV电缆提供一根视频电缆实现矫厢内摄像头和监控系统的连接,该电缆接到电梯机房。

同轴电缆必须制作在电梯随行电缆中。

2 运行功能2.1全集选控制运行功能对于已登记的全部轿厢和厅门呼梯，电梯依层站到达顺序，依次响应，以实现电梯无司机自动操作。

2.2 锁梯功能通过操作指定层站上安装的“运行／停止”钥匙开关，开启或关闭电梯的运行。

2.3控制厢门开闭时间可以独立调整开门, 关门的速度及时间, 提高电梯运行效率。

2.4 满员自动通过轿厢载荷超过额定载重80%时，电梯不响应沿途的层站召唤。

2.5 自动返回基站当轿厢在设定时间内无轿厢、厅外呼梯信号时，自动返回设定楼层（设定楼层可调整；如是并联电梯，一般主梯返回首层，从梯返回中间楼层）。

2.6 称重启动电梯根据轿厢内的负载，调整启动力矩，以使电梯启动平稳。

2.7即时开门, 关门按钮电梯停站后，按下关门(开门)按钮，门立即关闭(打开)，同时按钮亮灯。

2.8 本层再开门关门过程中，按同方向层站召唤按钮，电梯重新开门。

2.9 停层开门电梯停层后自动开门。

2.10轿内数字式位置及运行方向显示位于轿厢内，包括轿厢位置、消防、满员、超载等信息显示2.11带召唤按钮层站位置显示电梯在自动状态下，可以进行召唤登记，并且显示轿厢的位置与运行方向。

2.12 连续服务为确保整个群内电梯正常工作，当某台电梯不能响应已登记的层站召唤时，它将被排除在层站召唤服务外，由其他电梯来服务。

2.132-4台群控（并联）控制系统将2-4台邻近的电梯统一管理, 根据建筑物中的交通状况和相应的服务要求, 提高运输效率。

3 方便功能3.1 自动熄灯和关闭电梯处于待机状态一定时间后，轿厢内风扇与照风扇功能明灯将关闭。

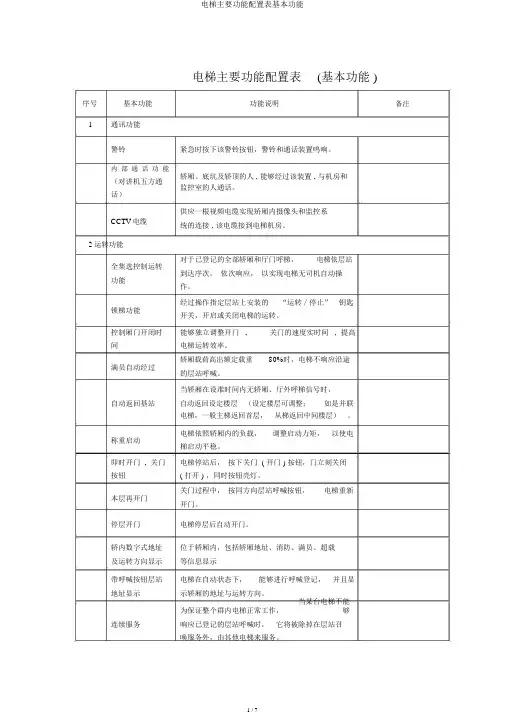

电梯主要功能配置表(基本功能 )序号基本功能功能说明备注1通讯功能警铃内部通话功能（对讲机五方通话）紧急时按下该警铃按钮，警铃和通话装置鸣响。

轿厢、底坑及轿顶的人 , 能够经过该装置 , 与机房和监控室的人通话。

供应一根视频电缆实现矫厢内摄像头和监控系CCTV电缆统的连接 , 该电缆接到电梯机房。

2运转功能全集选控制运转对于已登记的全部轿厢和厅门呼梯，电梯依层站到达序次，依次响应，以实现电梯无司机自动操功能作。

锁梯功能经过操作指定层站上安装的“运转／停止” 钥匙开关，开启或关闭电梯的运转。

控制厢门开闭时能够独立调整开门 ,关门的速度实时间 , 提高间电梯运转效率。

满员自动经过轿厢载荷高出额定载重80%时，电梯不响应沿途的层站呼喊。

当轿厢在设准时间内无轿厢、厅外呼梯信号时，自动返回基站自动返回设定楼层（设定楼层可调整；如是并联电梯，一般主梯返回首层，从梯返回中间楼层）。

称重启动电梯依照轿厢内的负载，调整启动力矩，以使电梯启动平稳。

即时开门 , 关门电梯停站后，按下关门 ( 开门 ) 按钮，门立刻关闭按钮( 打开 ) ，同时按钮亮灯。

本层再开门关门过程中，按同方向层站呼喊按钮，电梯重新开门。

停层开门电梯停层后自动开门。

轿内数字式地址位于轿厢内，包括轿厢地址、消防、满员、超载及运转方向显示等信息显示带呼喊按钮层站电梯在自动状态下，能够进行呼喊登记，并且显地址显示示轿厢的地址与运转方向。

为保证整个群内电梯正常工作，当某台电梯不能够连续服务响应已登记的层站呼喊时，它将被除掉在层站召唤服务外，由其他电梯来服务。

序号基本功能2-4台群控（并联）3方便功能自动熄灯和关闭风扇功能灯和风扇手动控制开关无阻截功能4防错功能轿内错误指令人工除掉防捣乱功能5应急功能轿厢应急照明就近楼层停靠次层停靠火灾应急返回火灾应急返回结束消防员运转轿内消防运转指示6安全功能功能说明备注控制系统将2-4台周边的电梯一致管理,依照建筑物中的交通情况和相应的服务要求,提高运输效率。

电梯技术规格配置功能及要求1. 承载能力和速度：电梯的承载能力通常根据使用场所和预计人流量确定。

标准电梯一般能承载13人或1000kg；速度一般控制在每秒1米-2米。

2.安全保护装置：电梯必须配置各种安全装置，以确保运行过程中乘客的安全。

例如，紧急停止装置、过载保护装置、限速器、电动安全钳等。

3.紧急报警系统：电梯上应配置紧急报警装置，供乘客在遇到紧急情况时使用。

装置通常包括紧急报警按钮和对讲系统，可以与维修人员进行沟通或发送求救信号。

4.楼层显示和报警系统：电梯内和外部都应配置楼层显示器，以指示当前所在楼层。

外部楼层指示器通常包括数字显示和方向指示箭头。

此外，电梯还应配置警报装置，如门未关闭警报、运行故障警报等。

5.楼层选择功能：大多数现代电梯都配置有楼层选择功能，乘客可以在进入电梯前选择所需的楼层，电梯会根据乘客所选楼层进行分配。

6.防火设施：电梯内外应配置防火设施，如防火门、防火墙、防火灯等，以保证在火灾情况下乘客的安全。

7.节能功能：现代电梯通常会配置节能装置，如变频器，在电梯不高负荷运行时，可以自动减少能源消耗。

8.门操作系统：电梯门的打开和关闭应该稳定可靠，并配备防夹手装置和光电栅栏等安全设施。

9.自动故障诊断功能：现代电梯通常配备自动故障诊断功能，可以监测电梯各项指标，并在出现故障时自动报警，并提供故障代码以便维修人员判断和处理。

10.操作界面：电梯内部应配置易于操作和理解的按钮和显示屏，以方便乘客使用。

总之，电梯技术规格配置功能及要求是为了确保电梯的安全、高效、舒适运行，并提供便捷的乘坐体验而制定的一系列标准。

以上只是一些常见的功能及要求，实际上电梯的配置和规格可能因使用场所、楼层数、单位需求等因素而有所变化。
