苏科版 2020-2021年 江苏兴化顾庄中学 九年级物理(下)第十五章 电功和电热 强化练习

第十五章电功和电热单元测试卷2020.12.20学校:___________姓名：___________班级：___________考号：___________注意：本试卷包含Ⅰ、Ⅱ两卷。

第Ⅰ卷为选择题，所有答案必须用2B铅笔涂在答题卡中相应的位置。

第Ⅱ卷为非选择题，所有答案必须填在答题卷的相应位置。

答案写在试卷上均无效，不予记分。

第I卷（选择题）一、单选题（本大题共12小题，共24.0分）1.物理学中，同种单位可以有不同的表示形式，下列能表示电功单位的是A. B. C. D.2.小明用两个不同的白炽灯做“探究串联电路的电流特点”实验时，发现一个灯泡较亮而另一个灯泡较暗，则较亮的灯泡：A. 电阻小B. 灯丝粗C. 电流大D. 功率大3.如图所示分别是小阳家8月1和9月1日电能表的示数。

结合表盘上的信息可知，下列判断正确的是A. 电能表是测量电功率的仪表B. 小阳家8月份消耗的电能为C. 电能表工作时的电流不应超过标定电流40AD. 电能表上指示灯闪烁320次，表示家庭电路消耗电能4.如图所示是电阻甲和乙的图象，下列说法正确的是A. 电阻乙为定值电阻B. 当电阻甲两端电压为2V时，C. 只将电阻甲和乙串联，若电路电流为时，则电路总电阻为D. 只将电阻甲和乙并联，若电源电压为2V时，则电路总功率为5.下列情况中不属于防止电热危害的是A. 电视机的后盖有很多孔B. 电脑机箱内有小风扇C. 电动机有许多散热片D. 家电长时间停用，隔一段时间应通电一段时间6.一盏“”的日光灯，一只“”的电烙铁，一把“”的电扇，它们同时工作3小时，产生的热量A. 日光灯多B. 电烙铁多C. 电扇多D. 一样多7.某同学用同种材料制成a、b两种电热丝，a的横截面积是b的两倍，b的长度是a的2倍，把两个电热丝接在家庭电路中，烧开同一壶水，两次所用的时间A. B. C. D.8.在全家搬进新家之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220V的灯泡，如图所示，闭合总开关，发现灯泡正常发光。

SK版九年级下第十五章电功和电热第一节ꢀ电能表与电功第1课时ꢀ电能表与电功答案呈现提示：点击进入习题1 2 36C789D 3.6×106；140415 5 546.7；0.0210B答案呈现提示：点击进入习题11D 1216640 17A13C14D18215；3.25 150.04；1.44×105ꢀ1．电能表是用来测量__电__路__消__耗__电__能____多少的仪表．电能表的计量单位是千瓦时，符号为__k__W__·h__，俗称___度_____．2．1 kW·h＝___3_._6_×_1_0_6___J，在数值上等于功率为1 kW 的用电器工作________h所消耗的电能．13．电流规格：10(40)A，表明电能表能满足测量准确要求，且能长期正常运行的最大电流值为____4_0___A.4．【中考·无锡节选】小明让家中某用电器单独工作0.5 h，观察到家中电能表的示数由变为，则该用电器消耗的电能是____1____kW·h.【点拨】电能表示数的最后一位为小数，则消耗的电能为(28.5－27.5)kW·h＝1 kW·h.5．【中考·武威节选】如图所示是某家用电子式电能表的表盘，该表盘上显示已用电________kW·h.若将某用电器单独接在该电能表上正常工作3 min，电能表指示灯闪烁了32次．该用电器在上述时间内消耗的电能为________kW·h.【答案】5 546.7；0.02ꢀ6．电能表能直接测量的物理量是(ꢀꢀ)CA．电压C．电功B．电流D．电阻7．同一个家用电器分别单独与下列不同规格的电能表连接，用电器正常工作时，电能表表盘转得最快的是(ꢀꢀ)D8．电功是指__电__流____所做的功，做功的过程总伴随着________转化，电流做了多少功，电路中就消能量耗了多少________．电能9．电功的大小与加在用电器两端的_______、通过的电压_______和通电时间有关．若用电器两端的电压为U，电流通过用电器的电流为I，通电时间为t，则电流做的功W ＝_____U_I_t_．10．下列关于“电流做功的过程”的几种说法，其中正确的是(ꢀꢀ)A．机械能转化为电能B．电能转化为其他形式的能C．电能转化为机械能D．电能转化为内能【点拨】电流通过电风扇时，消耗电能的同时获得机械能，属于电能转化为机械能．电流通过电炉、电饭煲时，消耗电能的同时，物体的温度升高，属于电能转化为内能．电流通过LED灯时，消耗的电能大部分转化为光能．显然，电流做功的过程，是电能转化为其他形式能的过程．【答案】B11．下列关于电功大小的说法正确的是(ꢀꢀ) A．电压越大电流做功越多B．电流越大电流做功越多C．时间越长电流做功越多D．消耗的电能越多电流做功越多【点拨】影响电功的因素有电压、电流和时间，即选项A、B、C中的说法都是错误的．电流做功的过程伴随着能量的转化，电流做多少功，电路中就消耗多少电能，显然，选项D中的说法是正确的．【答案】D12．关于电流做功过程中能量的转化，下列说法中正确的是(ꢀꢀ)A．电风扇工作时，电能转化为机械能B．电饭煲工作时，电能转化为机械能C．蓄电池充电时，化学能转化为电能D．电动机工作时，机械能转化为电能【点拨】蓄电池放电时，是化学能转化为电能．给蓄电池充电时，是电能转化为化学能储存在蓄电池中．很多学生因忽视这一点而导致错误，视选项C为正确答案．【答案】A13．关于家用电能表，下列说法正确的是(ꢀꢀ)CA．电能表的作用是测量用电器中电流的大小B．电能表的转盘转速越大，用电器消耗的电能越多C．电能表的两次示数之差，即为这段时间内电路消耗的电能D．电能表测量值是以“J”为单位的14．如图为一个电能表的正面照片，下列说法不正确的是(ꢀꢀ)A．该电能表的基本电流为5 AB．该电能表应在220 V的电压下使用C．该电能表应在50 Hz的交流电路中使用D．接在该电能表上的用电器，每消耗2 kW·h 的电能，电能表上的转盘转600圈【点拨】接在该电能表上的用电器，每消耗1 kW·h 的电能，电能表上的转盘转600圈．【答案】D15．小明想利用电能表测量家中微波炉消耗的电能．他观察到电能表上标有1600 imp/(kW·h)(imp的含义是闪烁次数)，当电路中只有微波炉工作时，测出2 min 内指示灯闪烁64次，则2 min内微波炉耗电__________ kW·h，合____________ J.【答案】0.04；1.44×105ꢀ16．如图所示的是某种电能表表盘的部分数据．当电路耗电0.2 kW·h时，指示灯闪烁________次．【答案】64017．我国实行阶梯电价，就是在以往电价的基础上进行阶梯式提价，按月用电量分3个档次，不同档次的月用电量缴费标准不同，某地区的方案如表所示．缴费标准(元/度)档次月用电量0～130度1230.50131～220度超出130度部分：0.55 220度以上超出220度部分：0.80莉莉家的电能表本月初示数为.为了控制本月她家耗电量不超过方案中的第一档，则本月底电能表的最大示数不应超过________度．电能表上标有“220 V 10(40) A”，则该电能表的基本电流为________A．请指出生活中一种浪费电能的现象：________________.【点拨】第一档用电量不超过130度，月初电能表示数为370度，则月底时电能表的最大示数为130度＋370度＝500度．【答案】500；10；家用电器不用时处于待机状态、出门不随手关灯等18．【中考·南昌】江西省居民生活用电试行阶梯电价听证方案：每月耗电第一档电量为150度及以内，维持现行价格不变，即每度电0.6元；第二档电量为151至280度，每度电0.65元；第三档电量为281度及以上，每度电0.9元．小袁家上月初和上月底电能表的示数如图所示，则她家上月用电为________kW·h；据此方案计算，她家上个月电费要比原来多支付________元．【点拨】消耗的电能为两次示数之差，即(6 327.1－6 112.1)kW·h＝215 kW·h.按听证方案应交电费[150×0.6＋(215－150)×0.65]元＝132.25元．原来应交的电费215×0.6元＝129元．多付132.25元－129元＝3.25元．【答案】215；3.25。

2020-2021学年苏科版物理九年级（下）第15章《电功和电热》2020年中考真题汇编（1）一、选择题1、（2020.泰州）关于家庭电路和用电安全，下列说法正确的是（）A. 可用铜丝代替家庭电路中的熔丝B. 电冰箱外壳应接地C. 控制电灯的开关应接在零线上D. 熔丝熔断一定是电路短路造成的2、（2020.德州）关于生活中的物理，下列说法正确的是（）A.图甲中装满水的塑料管，倒置后纸片不会掉落，证明大气压强的存在B.图乙中向两只纸片中间吹气，两纸片靠拢说明流速越大，压强越大C.图丙中人提着滑板车在水平地面上前行，人的竖直拉力对滑板做功D.图丁中人站在绝缘的木凳上，通电后不会触电3、（2020.北京）关于家庭电路和安全用电，下列说法正确是（）A. 电能表是测量消耗电能的仪表B. 家庭电路中的电冰箱和空调是串联的C. 用电器电线的绝缘皮破损了仍能继续使用D. 导致家庭电路中电流过大的原因一定是短路4、（2020.淮安）如图所示分别是小英家上月初和上月末电能表的示数。

结合表盘上的信息可知，下列选项中正确的是（）A．小英家家庭电路中的干路电流不得超过10AB．小英家上个月消耗的电能为1011kW•hC．电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2JD．电能表上指示灯闪烁的次数越多，说明电路中消耗的电能越多5、（2020.北京）如图所示电路中，将开关S闭合，完全相同的灯L1和灯L2均发光。

下列说法正确的是（）A. 灯L1比灯L2亮B. 通过A点的电流大于通过B点的电流C. 灯L1的实际电功率比灯L2的实际电功率小D. 电路中AB两点间的电压等于BC两点间的电压5、（2020.连云港）.如图甲所示电路中，R 为定值电阻，R1为滑动变阻器。

图乙是该滑动变阻器滑片从一端移至另一端过程中变阻器的电功率与其电阻的关系图像。

下列说法正确的是（）A. 电源电压为3VB. 电压表的最大示数为2VC. 整个电路功率变化了0.1WD. 电流表的示数变化了0.4A6、（2020.南京）如图所示电路，电源电压不变，R1为定值电阻，R2为滑动变阻器。

给我一个支点，可以撬起整个地球。

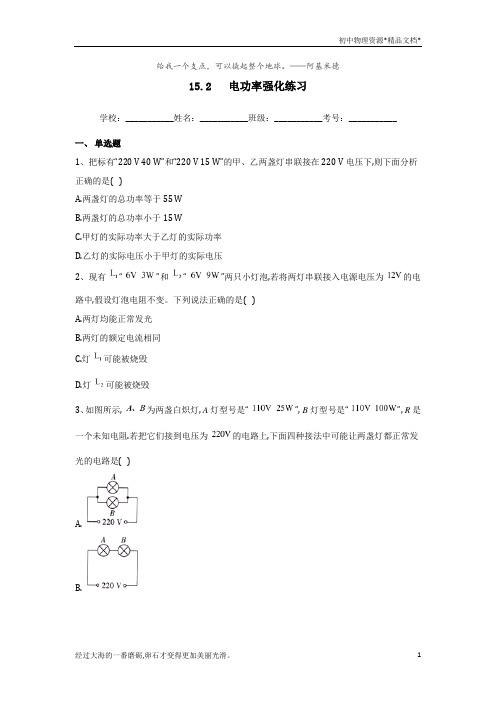

——阿基米德15.2 电功率强化练习学校：___________姓名：___________班级：___________考号：___________一、单选题1、把标有“220 V 40 W”和“220 V 15 W”的甲、乙两盏灯串联接在220 V电压下,则下面分析正确的是( )A.两盏灯的总功率等于55 WB.两盏灯的总功率小于15 WC.甲灯的实际功率大于乙灯的实际功率D.乙灯的实际电压小于甲灯的实际电压2、现有“”和“”两只小灯泡,若将两灯串联接入电源电压为的电路中,假设灯泡电阻不变。

下列说法正确的是( )A.两灯均能正常发光B.两灯的额定电流相同C.灯可能被烧毁D.灯可能被烧毁3、如图所示, 为两盏白炽灯, A灯型号是“”,B灯型号是“”,R是一个未知电阻.若把它们接到电压为的电路上,下面四种接法中可能让两盏灯都正常发光的电路是( )A.B.C.D.4、有两个电路元件A和B,流过元件的电流与其两端电压的关系如图所示,下列说法正确的是( )A. A的电阻值为6.25 ΩB. A和B串联,电路中电流为0.4 A时, A、B的电功率之比为5:4C. A和B并联在电压为2.5 V的电源两端, A、B的电功率之比为5:4D.当A和B串联,两者电阻相同时,电源电压为3 V5、灯并联在电路中,闭合开关后,观察到灯比亮,下列判断正确的是( )A. 的电压大B. 的电流大C. 的电阻小D. 的电功率大6、如图所示,将一只标有”12V6W”的灯泡与一电阻串联后接到电压为12V的电源上,电阻消耗的功率为1W(假定灯丝电阻不变),则此时( )A.灯泡与电阻消耗的总功率为7WB.灯泡与电阻消耗的总功率为6WC.灯泡消耗的功率大于5WD.灯泡消耗的功率小于5W二、实验题7、（1）.图乙中(填" dc"或" ec")表示电压表随电流表示数变化的图像。

初中物理学习材料唐玲出品第十五章电功和电热课题：一、电能表和电功（1）班级姓名学号一、要点导学：1．电流通过电炉时，能转化为能；电流通过电灯时，灯丝灼热发光，能转化为能和能；电流通过电动机使其转动过程中，由能转化为能和能；对蓄电池充电时能转化为能．若充电时电流做功100J，则消耗的电能是 J，转化为其他形式能量是 J．2．我们把称为电流做功的过程，简称电功，用字母表示，国际单位是．如果电流做了100J电功，就意味着消耗，将100J电能转化为．3．要了解灯泡一段时间内的电功，只要观察灯泡的．由欧姆定律可知：U、I、R 中只要确定两个量，另一个量就可以确定，所以我们实验时只要探究U、I、R中任意两个量对电功的影响就可以了，我们实验时采用了方法，探究了电功W与、和时间的关系．二、自主训练：1．一盏电灯接在电压为220伏的电路上，通过它的电流为0．5安，通电1小时，电流做了多少焦的功?2．R1＝6Ω、R2＝12Ω串联后接到12V的电源上，求：（1）R2两端的电压．（2）5min内电流通过R1所做的功．3．如图所示的电路，电源电压为12V，R1的阻值为40Ω，开关S闭合后，电流表的示数为0．8A，求：lmin内R2消耗的电能．（第3题图）4．电风扇接通电源正常工作后，电流做功的结果是（）A．电能只转化为动能 B．电能只转化为内能C．电能只转化为机械能 D．电能转化为内能和机械能5．以下用电器中，工作时能量转化的主要形式与其他三件不同的是（）A．电风扇 B．电炉 C．电熨斗 D．电水壶6．关于电功，下列说法中正确的是（）A．通电的时间越长，电流所做的功越多B．通过用电器的电流越大，电流所做的功越多C．用电器两端的电压越大，电流所做的功越多D．电流做了多少功，就有多少电能转化为其他形式的能7．如图两盏电灯串联在同一电源上，已知R甲>R乙，在相同的时间内（）A．甲灯消耗电能多B．乙灯消耗电能多C．甲、乙两灯消耗电能一样多D．无法判断8．如图两盏电灯并联在同一电源上，已知R甲>R乙，在相同的时间内（）A．甲灯消耗电能多B．乙灯消耗电能多C．甲、乙两灯消耗电能一样多D．无法判断9．如图电路，当滑动变阻器的滑片向a端滑动时，在相同时间内灯L消耗的电能将（） A．变大B．不变C．变小D．无法确定10．根据课堂实验，完成下表，并归纳实验结论：（第6题图）（第5题图）（第7题图）（第8题图）（1）较亮的灯泡两端的电压较 （填“大”或“小”），说明在 和通电时间相同的情况下，电压大的电灯电流做的功 （填“多”或“少”）． （2）通过较亮的灯泡的电流较 （填“大”或“小”），说明在 和通电时间相同的情况下，电流大的电灯电流做的功 （填“多”或“少”）．第十五章 电功和电热课题： 一、电能表和电功（2） 班级 姓名 学号一、要点导学：1．电能表是用来直接测量电流 多少，即记录 消耗 多少的仪表，它的计量单位是 ，即日常生活中所说的 ．它和国际单位的换算关系是： ．2．如右图所示是家用电能表的表盘，其中kW ·h 读作 ，220V 表示 ，10A 表示 ，20A 表示 ，3000R ／(kW ·h)表示 ，3．根据以下例子写出对应复合单位的物理量例子：伏·安·秒 U Ｉt=W ， 电功（1）焦/牛 ，（2）安·欧 ，（3）J/s ，二、自主训练：1．0．8KW ·h= J ；5．4×107 J= KW ·h2．小林家4月底和5月底电能表表盘上计数器显示的数字分别如右图．小林家5月份用电 度，合 焦耳．若每度电费是0．55元，则应付电费 ．3．一电能表标有“N imp/(KW ·h)”，则当它的指示灯闪烁n 次时表示电路中消耗的电能是 KW ·h ．4．关于家庭电路中的电能表，下列说法中正确的是 （ ）A ．电能表的作用是测量用电器中通过电流大小的B ．电能表转盘转速越快，用电器消耗的电能越多C ．电能表的作用是测量用电器消耗电能多少的D ．电能表的测量值是以“KW ”为单位的☆5．下列各项不属于功的单位的是 ( )A ．焦耳B ．牛顿·米C ．伏特·安·秒D ．伏特·安培/秒6．某电能表上标有“220V l0A ”和“3000r ／kW ·h ”的字样．若该电能表的转盘转过30r ，求该电能表所在电路上消耗了几度电?电流做了多少J 的功?（第2题图） (第2题图)7．电能表上标有“3000R/KW·h”的字样，如果在该表所在的电路中只有一个用电器工作，用秒表记录6分钟电能表的转盘转过30转，那么，该用电器消耗电能为多少焦？通过它的电流为多大？☆8．一只家用电能表铭牌上标着“Nr/kW·h”，它表示的是电路中每消耗1kW·h的电能，电能表的转盘转N转。

第十五章《电功和电热》易错疑难易错点1 电能表的使用1. 如图是单相电子电能表，关于它的技术参数和作用，下列叙述正确的是( )A.电能表是测量电功率的仪表B.图中“50 Hz”表示电能表适用的交流电频率C.图中“5A”表示允许在短时间内通过电能表的最大电流D.图中“3 200 imp/(kW•h)”表示每消耗1kW·h电能，电能表的转盘转3 200转2. 小明家电能表上个月底表盘数字是，这个月底表盘数字如图所示，可知他家本月用电度.他只让一电水壶工作，发现10分钟内该电能表转盘转过了600转，这10分钟内电水壶消耗的电能是J.易错点2 对电功和电功率的理解3. 下列关于电功的认识中，正确的是( )A.电流通过导体所做功的多少取决于导体两端的电压、通过导体的电流和导体电阻的大小B.电流做功的过程，实际上是把电能转化为机械能的过程C.电功与做功时间长短无关D.有多少电能发生了转化就说电流做了多少功4. 下列关于电功、电功率的一些说法中，正确的是( )A通过用电器的电流做功越多，用电器的电功率就越大B.用电器消耗的电功率越小，电流做的功就越少C.千瓦和千瓦时都是电功率的单位D.用电器消耗的电功率越大，则电流做功越快易错点3 对额定功率和实际功率的理解5. 甲、乙两灯分别标有“10V 5W”“6V 1.8W”字样，将它们串联在12 V的电路中都能发光，甲灯的实际电压是V，乙灯的实际功率是W.(设灯丝电阻不随温度变化)6. 如图所示是一种车载电热水杯，使用时把它接在汽车的电源输出接口上，打开电源开关即可使用，已知汽车所提供的12 V电压为它的额定电压，它正常工作时电流为5 A.(1)求该电热水杯的额定功率;(2)某次使用时,由于汽车蓄电池的电压偏低，电热水杯的实际功率仅为38. 4 W，求此时通过它的电流.易错点4 有关电功率的图像问题7. 甲、乙两只灯泡，其I-U关系图像如图所示现将甲、乙两灯串联在电路中，当甲灯两端的电压为2V时，乙灯消耗的功率是( )A. 1.2WB. 0. 8WC. 2WD. 3W8. 如图甲所示是某同学探究定值电阻R0的发热功率P0、滑动变阻器R消耗的电功率P R和电源总功率P U随电流I变化的关系的实验电路图，通过实验得到的数据用描点法在同一坐标系中作出了a、b、c三条图线，如图乙所示根据图乙可知，反映电源的总功率P U随电流I变化的关系图线是(填“a”“b”或“c”)，滑动变阻器R消耗的最大电功率为W.易错点5 有关电功率的比值问题9. 如图所示，闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2所消耗的电功率P1和P2的比值为( )A.5: 1B. 1:5C. 4: 4D. 1:410. 标有“220 V 40”和“220 V 20 W”的两个用电器，串联起来接在220V的电路上，则它们在相同的时间内产生的热量之比为( )A.l:2B.4:1C.2:1D.1:411. 如图所示的电路中，电源电压保持不变.闭合开关S，移动滑片，使电压表V1示数与电压表V2示数之比为2: l，此时R2的功率为P1;再次移动滑片，使电压表V1示数与电压表V2示数之比为1:2，此时R2的功率为P2，则P1: P2为( )A. 1:4B.1:2C.1:1D. 4:1易错点6 家庭电路的组成及各元件的连接12. 如图是某同学设计的家庭电路，电灯开关已断开下列说法正确的是( )A.电灯和两孔插座是串联的B.测电笔接触M点，氖管不发光C.开关和三孔插座的连接都是错误的D.测电笔插入两孔插座的左孔，氖管发光13. 请在图中连接家庭电路的电路图.要求:L1、L2并联，开关s控制两盏灯.14. 如图所示的家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定插座.请把电路连接完整.疑难点1 家庭电路的故障分析1. 如图所示的家庭电路中，闭合开关后灯泡不亮.用测电笔检测插座的两孔，发现只有插入右孔时氖管才发光.用测电笔检测A点时氖管发光，检测B点时氖管不发光.发生这一现象的原因可能是( )A.灯泡短路B灯丝断了C.开关接触不良D.插座短路2. 某同学在家中更换台灯的灯泡时，先将一只灯泡插入灯座，灯泡正常发光，当将另一只灯泡插入该灯座的瞬间，灯泡接口冒出火花，同时家中停电、保险丝烧断其原因是( )A.灯座短路B.灯座断路C.灯丝断了D.灯泡的接头短路疑难点2 动态电路的分析与计算3. 如图所示的电路中，电源电压保持不变，闭合开关后，移动滑动变阻器R1的滑片P，当电流表的示数变化范围为1~1.3 A时，电压表的示数变化了3 V，则此过程中定值电阻R2所消耗功率的变化范围是( )A. 3~3. 9WB. 3~5.07WC. 3. 9~10WD.10~16. 9W4. 如图甲所示电路，电源电压不变，R1是定值电阻，R2是滑动变阻器.闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表不数和电压表示数的关系如图乙所示，则滑动变阻器滑片由一端移到另一端的过程中( )A.电路总功率的最小值为1.8 WB.电路总功率的最大值为5.4 WC.定值电阻电功率的最小值为1.35 WD.定值电阻电功率的变化量为4. 05 W5. 如图所示，电源电压不变，灯泡L标有“4 V 2 W”字样，R0的阻值为16Ω.当S1、S2断开，S3闭合，滑片P从b端滑到某一位置时，滑动变阻器R接入电路的电阻减小了8Ω，此过程中电压表的示数由3. 2 V变为4V.则:(1)灯泡的电阻为Ω; 灯泡正常工作时的电流为 A.(2)电源电压和滑动变阻器的最大阻值各为多少?(不考虑温度对灯丝电阻的影响)(3)当S 1、S 2闭合，S 3断开时，电路的最小功率是多少?(符合电路操作规范要求)疑难点3 多挡位电热器计算6. 下表为一台电烤箱的铭牌，其内部简化电路如图所示，R 1和R 2均为电热丝，则下列说法错误的是( )A.电烤箱在高温挡正常工作10 min 所消耗的电能是6. 6×105 JB.电路中R 1的阻值为44 ΩC.电路中R 2的阻值为60ΩD.电烤箱在低温挡正常工作时，R 1消耗的电功率是176 W7. 如图1所示是某型号电热加湿器的原理图，如下表为其部分技术参数.R 1、R 2为发热电阻，且R 2=3 R 1, S 为旋转型开关，1、2、3、4为触点，通过旋转开关S 可实现“关”、“低挡”、).(1)加湿器需在高挡加热，开关S 应旋转至触点什么位置?(2)求电阻R 1的阻值;(3)求加湿器处于低挡位置时的发热功率;(4)如图2所示是某次使用加湿器工作30 min 的图像，请计算加湿器消耗的总电能. 疑难点4 电、热综合计算8. 小芳给爷爷网购了一台电热足浴器，其铭牌的部分参数如图甲所示.足浴器某次正常工作时，加热功率为控制面板上发光指示灯所对应的功率，控制面板显示如图乙所示.求:(1)此时足浴器的工作电流.(计算结果保留一位小数)(2)在足浴器中装入最大容量初温为25℃的水，将其加热到控制面板上显示的温度时，水所吸收的热量.[c 水=4. 2×103 J/ ( kg ·℃)](3)上述加热过程用时15 min,该足浴器的热效率.(4)整个加热过程中，水温降至40℃时，足浴器自动加热至45℃，水温随时间变化的图像如图丙所示.当水温第一次达到45℃时，小芳开始给爷爷足浴1小时.求这次足浴给水加热消耗的电能.参考答案易错1. B2. 100 7.2×1053. D4. D5. 6 1.86. (1)该电热水杯的额定功率为P =U I 12V 5A=60W =⨯额额额(2) 该电热水杯的电阻为U 12V R===2.4I 5AΩ额额 当电热水杯的实际功率为38. 4 W 时，由2P=I R 得通过它的实际电流为 7. A8. a 2.259. C 10. A 11. C 12.C13. 如图所示14. 如图所示疑难1. B2. D3. D4. A5. (1)8 0.5(2)当S 1、S 2断开，S 3闭合，等效电路如图所示由题意得：1L L 0LU U R +R +R R = 即U 3.2V 8+16+R 8=ΩΩΩ① 联合①②，解得U=16V ，R=16Ω (3)当S 1、S 2闭合，S 3断开时，等效电路如图所示滑动变阻器接入电路的电阻最大时，电路的总功率最小，则6. C7. (1)由题图1知，开关S 接“1、2”时电路为断路、接“2、3”时两电阻串联，接“3、4”时只有R l 接入电路，电源电压一定，由2U P=R可知，接“2、3”时电阻最大，为低挡，接“3、4”时电阻最小，为高挡(2)由题图2知，高挡功率P =400W 高，由2U P=R可得R 1的阻值 (3)由题知，R 2= 3R 1，低挡发热功率(4)由题图2知，工作30 min 时，其中高挡加热10 min ，低挡加热20 min ，所以加湿器消耗的总电能8. (1)足浴器的工作电流(2)水温由25℃升到45℃时，，水所吸收的热量(3)上述加热过程用时15 min ，消耗电能 足浴器的热效率55Q 4.210J ==93.3%W 4.510Jη⨯≈⨯吸（或93%） (4)方法一:第一次加热时间t 1= 15 min ，第二次加热时间 足浴1小时的加热次数60min n= 4.410min+3.75min≈ (或4次余5 min) 取4次足浴过程总加热时间给水加热消耗的电能方法二:足浴1小时的加热次数60min n'= 4.410min+3.75min≈(或4次余5 min) 不加热的时间足浴过程总加热时间给水加热消耗的电能。

给我一个支点，可以撬起整个地球。

——阿基米德2020-2021学年江苏省九年级物理（苏科版）下册期末复习：第15章《电功和电热》习题精选（3）一．选择题（共20小题）1．（2019秋•丹阳市期末）下列家用电器中，正常工作一小时耗电接近1.2千瓦时的是（）A．空调B．台式计算机C．电视机D．台灯2．（2019秋•泗阳县期末）关于电功率，下列说法中正确的是（）A．电功率大，电流一定做功快B．电功率大，电流一定做功多C．电功率是反映电流做功多少的物理量D．电功率是反映电流通过电阻时消耗电能多少的物理量3．（2019秋•徐州期末）下列说法中正确的是（）A．通电的时间越长，电流所做的功越多B．通过用电器的电流越大，电流所做的功越多C．用电器两端的电压越大，电流所做的功越多D．电流做功越多，消耗的电能就越多4．（2019秋•淮阴区期末）分别标有“PZ220﹣100”、“PZ36﹣100”的甲、乙两盏白炽灯，当它们正常发光时，相同时间内消耗的电能（）A．甲灯较多B．乙灯较多C．一样多D．无法确定5．（2018秋•滨海县期末）下列家用电器中，利用电流热效应工作的是（）A．抽油烟机B．电风扇C．电饭煲D．电视机6．（2018秋•常州期末）小明探究“影响电流热效应的因素”，实验装置如图甲所示，两锥形瓶内装有初温相等的等量煤油。

闭合开关S一段时间后，实验现象如图乙所示。

流经R1的电流为I1，流经R2的电流为I2，则（）A．R1＞R2，I1＝I2B．R1＞R2，I1＞I2C．R1＜R2，I1＝I2D．R1＜R2，I1＜I27．（2018秋•海安市期末）小明家记录10月初电能表示数为1432.7度，电能表的部分示数及11月初的示数如图所示，下列说法正确的是（）A．用电1kW•h，该电能表转盘转过2500转B．小明家10月份总共用电105JC．此电能表能长期正常运行的最大电流为10AD．11月初小明家已经消耗的电能是15377kW•h8．（2018秋•崇川区期末）如图所示是一只灯泡的U﹣I图象，灯泡正常发光时的功率为P额，当通过灯泡的电流为额定电流的一半时，灯泡的实际功率（）A．小于0.25P额B．大于0.25P额C．等于0.25P额D．等于0.5 P额9．（2018秋•崇川区期末）将两根电阻丝R1、R2分别插入甲、乙两瓶等量煤油中，串联接入电路，R1：R2＝2：3，通电一段时间后，R1、R2产生的热量之比为（）A．4：9B．9：4C．2：3D．3：210．（2018秋•铜山区期末）如图所示模拟调光灯电路。
