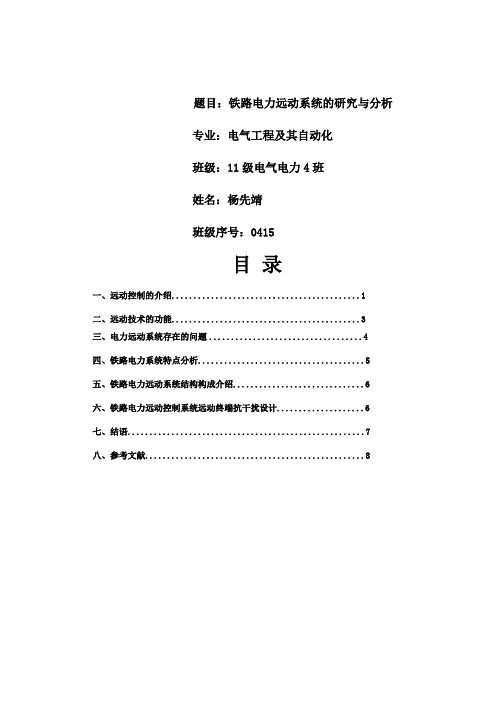

题目：铁路电力远动系统的研究与分析专业：电气工程及其自动化班级：11级电气电力4班姓名：杨先靖班级序号：0415目录一、远动控制的介绍 (1)二、远动技术的功能 (3)三、电力远动系统存在的问题 (4)四、铁路电力系统特点分析 (5)五、铁路电力远动系统结构构成介绍 (6)六、铁路电力远动控制系统远动终端抗干扰设计 (6)七、结语 (7)八、参考文献 (8)摘要：本文主要对远动技术进行介绍以及远动技术在铁路上和电力上的运用关键词：远动；电力；铁路一、远动控制的介绍1.1远动控制主站远动控制主站主要是指在电网调度控制中心的计算机控制系统，它是整个电网调度管理控制系统的心脏部分，一般采用计算机局域网结构，分布式控制系统，以计算机设备为核心，以网络节点为单元进行配置。
它主要负责相关信息的收集与处理及综合管理等，对沿线配电所及各站信号电源实施遥测、遥信和遥控，对个站贯通线和自闭线上的高压分段开关实现遥控与遥信。
系统的硬件配置主要有前置机、后台处理机、维护工作站、模拟屏、操作员节点机等网络节点设备及相应的人机接口设备，设置了实时数据打印，文档管理报表打印机、实时监视及卫星时钟同步等外围设备。
应用软件是整个系统的灵魂，应用软件协调完成同各个远动终端的数据通讯任务；应用软件把硬件系统采集的各种数据如电压、电流、电量等经过计算后以合理的方式显示出来供操作人员参考；操作人员的操作也要通过应用软件才能执行；应用软件还有很多其它功能。
应用软件的好坏将直接影响整个远动系统的应用水平。
1.2运动终端运动终端设备分为配电所监控终端（RTU）、杆上开关监控终端（FTU）及信号电源监控终端（STU）。
运动终端采集的数据有利于分析正常时的负荷变化和故障时的变化情况，为科学分析判断故障和合理调配资源提供了依据。
配电所综合自动化安装集中式RTU，根据整个系统的配电功能要求，RTU实现对配电所的遥测、遥信和遥控，将配电所基础单元的所有保护信息通过远动系统上送主站，以满足远方遥测、遥信、遥控、遥视等在线监测和远方诊断及维护的要求。
一、填空题（每空1分，共26分）1．远动技术是调度端（控制中心、调度所）与执行端（被控端）之间实现遥控、遥信、遥测、遥调和遥视技术的总称。
2．微机监控系统的主要性能指标有可靠性、容量及功能、实时性、抗干扰能力。
3．电网调度自动化系统包含 SCADA功能、电网控制和管理和电网仿真功能。
4. “四电合一”指牵引、__电力____、___通信___和___信号____四大专业测控系统合为一体。
5．EMS能量管理系统的软件主要分为___电网控制、电网管理、电网仿真 3类。
6．远动系统一般由控制主站/调度端、通信系统/通信信道和远方终端装置RTU/执行端三大部分组成。
7．远动系统调度端软件由__系统软件 __、应用软件、数据库软件构成。
8．操作系统的基本特征是多任务并行和资源共享。
9．远动系统分布式RTU的主要子模块有智能遥信模块、智能遥测模块、智能电度模块/电源模块、智能遥控模块、智能遥调模块/通信模块、 CPU 模块/主模块。
10. 遥控执行过程分为选择和执行/撤销两步操作。
一般将 SCADA（远动系统）、 PAS（电力系统应用软件）和硬件的结合称为电力系统能量管理系统EMS。
11．变电所的遥信信号有位置信号、告警信号、事故（继电保护动作信号）等。
答出隔离开关信号、断路器信号、保护动作信号等具体内容也算对12． RTU一般分为__集中__式RTU和分布式RTU，而分布式RTU又分为结构分布式RTU和功能分布式RTU。
13．滤波器的类型有低通滤波器、高通滤波器、带通滤波器、带阻滤波器，它的作用是选频。
14. 调制就是用基带信号去控制高频正弦波或周期性脉冲信号的某个参数，使其按基带信号变化。
15．信号数字调制的方式主要有幅移键控/ASK 、频移键控/FSK 和相移键控/PSK 。
16．远动监控系统信道拓扑结构主要有点对点、星型、环型、总线（树型）等。
17. 远动信息的传输模式有循环传输模式、查询（问答式）传输模式、自发传输模式（混合传输模式）等等。
一、实验目的1. 理解远动监控系统的基本原理和组成。
2. 掌握远动监控系统的主要功能及操作方法。
3. 熟悉远动监控系统在实际应用中的数据采集、处理和分析方法。
4. 培养实验操作能力和分析问题、解决问题的能力。
二、实验原理远动监控系统是一种远程监控和管理的系统，主要用于电力、通信、交通等领域的设备运行状态监控。
其基本原理是利用通信网络，将分散的监控点连接起来，实现对远程设备的实时监控、故障诊断、数据处理等功能。
三、实验仪器与设备1. 远动监控系统实验平台2. 通信设备（如光缆、光纤收发器等）3. 计算机终端4. 相关软件（如监控软件、数据采集软件等）四、实验步骤1. 系统搭建（1）搭建远动监控系统实验平台，包括通信网络、监控设备、服务器等。
（2）配置通信网络，确保监控点与服务器之间的通信正常。
（3）安装并配置监控软件，实现对监控点的实时监控。
2. 数据采集（1）通过监控软件，对监控点进行数据采集，包括设备状态、运行参数、环境参数等。
（2）对采集到的数据进行初步处理，如滤波、去噪等。
3. 数据处理与分析（1）利用数据分析软件，对采集到的数据进行处理和分析。
（2）分析设备运行状态、故障原因等，为设备维护和故障处理提供依据。
4. 故障诊断与处理（1）根据数据分析结果，对设备故障进行诊断。
（2）根据故障原因，制定故障处理方案。
5. 实验总结（1）总结实验过程中遇到的问题及解决方法。
（2）对实验结果进行分析和评价。
五、实验结果与分析1. 数据采集实验过程中，成功采集到监控点的设备状态、运行参数、环境参数等数据。
数据采集过程稳定，通信网络运行正常。
2. 数据处理与分析通过对采集到的数据进行处理和分析，发现设备运行状态良好，未发现明显故障。
3. 故障诊断与处理实验过程中，未出现设备故障，因此未进行故障诊断与处理。
六、实验结论1. 远动监控系统在实际应用中具有较好的实时性和可靠性。
2. 通过数据采集、处理和分析，可以有效实现对设备的远程监控和故障诊断。

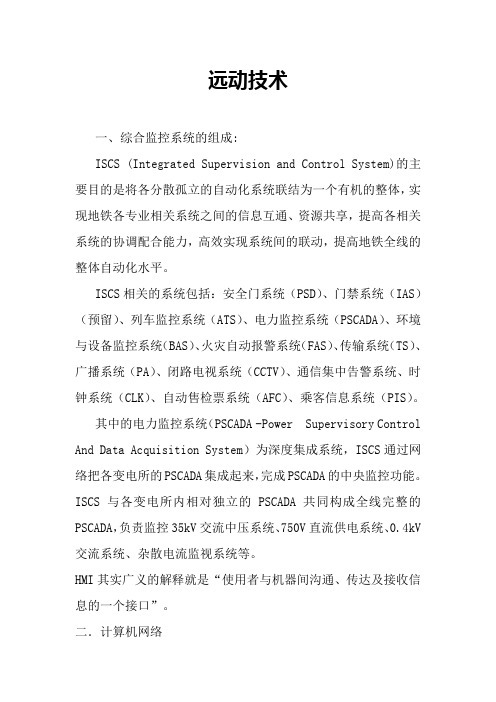

远动技术一、综合监控系统的组成:ISCS (Integrated Supervision and Control System)的主要目的是将各分散孤立的自动化系统联结为一个有机的整体，实现地铁各专业相关系统之间的信息互通、资源共享，提高各相关系统的协调配合能力，高效实现系统间的联动，提高地铁全线的整体自动化水平。
ISCS相关的系统包括：安全门系统（PSD）、门禁系统（IAS）（预留）、列车监控系统（ATS）、电力监控系统（PSCADA）、环境与设备监控系统（BAS）、火灾自动报警系统（FAS）、传输系统（TS）、广播系统（PA）、闭路电视系统（CCTV）、通信集中告警系统、时钟系统（CLK）、自动售检票系统（AFC）、乘客信息系统（PIS）。
其中的电力监控系统（PSCADA -Power Supervisory Control And Data Acquisition System）为深度集成系统，ISCS通过网络把各变电所的PSCADA集成起来，完成PSCADA的中央监控功能。
ISCS与各变电所内相对独立的PSCADA共同构成全线完整的PSCADA，负责监控35kV交流中压系统、750V直流供电系统、0.4kV 交流系统、杂散电流监视系统等。
HMI其实广义的解释就是“使用者与机器间沟通、传达及接收信息的一个接口”。
二．计算机网络利用各种通信手段，把地理上分散的计算机系统，以共享资源为目标有机的结合起来，而它们各自又是具有独立功能的网络系统。
1．计算机网络的特点（1）地理分散：如果中央处理机在1m之内，就不能称为计算机网络，而是多机处理系统。
（2）独立处理：构成计算机网络的各台计算机具有独立功能。
（3）通信协议：网络中的各台计算机要能相互的通信，必须遵守的规则和约定或者语言。
（4）资源共享：包括软件和硬件的资源共享。
2．计算机网络的分类（1）按地理位置分：局域网和广域网（2）按功能分：通信子网（负责整个网络的数据通信）和资源子网（各种网络资源的集合），主机通过通信子网连接，通信子网的功能把消息从一台主机传到另外一台主机。
远动技术的发展及变电站自动化系统的工作原理随着科技的不断进步和应用的广泛推广，远动技术的发展在电力系统中越来越重要。
远动技术通过传感器、控制器和通信网络等技术手段，实现了变电站的自动化运行和监控。
本文将探讨远动技术的发展历程以及变电站自动化系统的工作原理。
一、远动技术的发展历程远动技术起源于20世纪50年代，那时主要应用于远程测量。
随着电力系统规模的不断扩大和对安全可靠性要求的提高，远动技术逐渐发展壮大，并应用于控制、保护、运行管理等领域。
最初的远动技术主要通过有线电缆实现数据传输，但是受到布线困难、容量限制和可靠性低等问题的制约。
随着通信技术的快速发展，远动技术进入了新的发展阶段。
无线通信技术的出现解决了有线传输的问题，使远动技术的应用范围得到了进一步拓展。
同时，数字化技术、互联网技术以及物联网的普及，也为远动技术的发展提供了更加广阔的空间。
二、变电站自动化系统的工作原理变电站自动化系统是远动技术在电力系统中的一个重要应用。
它通过各种控制设备和监控装置，实现对变电站设备的远程监控、检修、控制和自动调度等功能。
在变电站自动化系统中，传感器是关键设备之一。
它能够感知、采集变电站各个设备的运行状态和相关参数，并将数据传输给控制器。
控制器根据接收到的数据进行分析和判断，并根据预设的控制策略发出相应的指令。
指令传输到各个设备执行后，变电站的运行状态便得到了调整和控制。
变电站自动化系统中的通信网络起到了承载数据传输的重要作用。
传统上，有线通信网络主要采用光纤或者电缆进行数据传输。
而近年来，随着无线通信技术的发展和应用，无线通信网络也逐渐成为自动化系统中的一种选择。
无线通信网络具有布线简便、容量大、覆盖范围广等优点，能够满足变电站自动化系统对数据传输的要求。
在自动化系统中，监控装置是对变电站运行状态进行实时监测和分析的重要设备。
通过监控装置，操作人员可以直观地了解变电站的运行情况，并根据情况做出相应的调控和管理。
