第3章 MCS-51单片机指令系统

8、指令字节数和机器周期数
第三章 单片机的指令系统
是必须掌握的内容。 Ø 一台计算机所有指令的集合， 称为该计算机的指令系统。 Ø 各种计算机都有专用的指令系统。
Ø 本章主要介绍单片机的寻址方式及指令系统，
学时分配：2学时 1—53+97+98+99 2学时 54—96 100

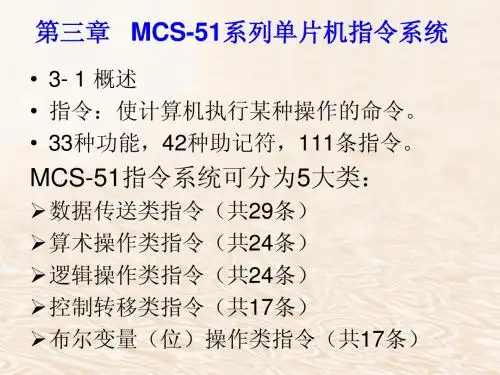

第三章 单片机的指令系统 • 3.1 MCS-51 指令系统概述
类
按指令字长分类
按指令执行时间分类
3.2 寻址方式
• 寻址方式：7种
– – – – – – – – – 寄存器寻址 直接寻址 寄存器间接寻址 立即寻址 变址间接寻址 相对寻址 位寻址 寻址方式与寻址空间 MCS-51单片机的两个突出特点
寄存器寻址——操作数存放在寄存器中
寄存器为 MOV A,R0 MOV R0,#01001111B R0~R7，A，DPTR，C SETB RS0 MOV R3,#56H
目的寻址为直接寻址
2) 20H ～2FH 可位寻址区的寻址方式
字节寻址方式： 直接寻址 direct
寄存器间接寻址@R0,@R1
位寻址: bit 直接寻址
例： MOV 26H,C ; 位寻址 （26H）1位
MOV 26H,A ；字节寻址（26H）8位
3) 30H ～7FH 数据缓冲区的寻址方式
字节寻址方式： 直接寻址 direct
MOV A,#23H
PUSH ACC
;
A寄存器寻址
POP
0E0H
；直接寻址
4、可做片内RAM的指针有：
R0，R1， 四个组共有8个 预先设置RS1、RS0，以选定组。 SETB RS0 CLR RS1; 1组

加1指令（5条）
INC INC INC INC INC A direct @Ri Rn DPTR
减1指令（4条）
DEC DEC DEC DEC A direct @Ri Rn
十进制调整指令（1条）
DA A ； DA指令只能放在加法指令后应用，把A中按二进制 相加后的结果调整成按BCD数相加的结果 。
堆栈操作类指令（2条）
PUSH direct POP direct 例：SP＝07H，（35H）＝55H，指令PUSH 35H执行后，55H送入 08H地址单元，SP＝08H。
交换指令（5条）
XCH A，Rn XCH A，@Ri XCH A，direct XCHD A，@Ri SWAP A 例：A＝80H，R0＝32H，（32H）＝FFH，指令XCHD A，@R0执行 后，A＝8FH，（32H）＝F0H。
• 作业： • 计算 2B46H * 8AH ,将计算结果放在片内 • RAM 4FH、4EH、4DH单元，4DH放最低 位。
3. 逻辑操作类指令（共24条）
“与”操作指令（6条）
ANL ANL ANL ANL ANL ANL A，direct A，#data A，Rn A，@Ri direct，A direct，#data
逻辑操作类指令共有24条，主要包括“与”、“或”、“异或”、求反、 清0、左右移位等逻辑操作。
“或”操作指令（6条）
ORL A，direct ORL A，#data ORL A，Rn ORL A，@Ri ORL direct，A ORL direct，#data 例：（21H）＝3AH，A＝14H，指令ORL 21H，A执行后，（21H）＝3EH。
CHENG： MOV A , R2 • MOV B , R3 • MUL AB • MOV R5 , A • MOV R6 , B • MOV A , R2 • MOV B , R4 • MUL AB • ADD A , R6 • MOV R6 , A • MOV A , B • ADDC A , #00H • MOV R7 , A • RET

MOV MOV MOV MOV MOV MOV MOV R0, #30H ；R0←30H ,立即寻址 A, @R0 ；A←(R0) ,寄存器间接寻址 R1, A ；R1←A ,寄存器寻址 B, @R1 ；B←R1 ,寄存器间接寻址 @R1, P1 ；(R1)←P1 ,直接寻址 P2, P1 ；P2←P1 ,直接寻址 10H， #20H ；(10H)←20H ,立即寻址
3．1．3 堆栈操作指令
（1）入栈指令：
PUSH direct； SP ← SP+1， （SP） ← （direct）
入栈操作：栈指针SP+1指向栈顶的上 一个空单元，将直接地址direct寻址的单元 内容压入当前SP所指示的堆栈单元中。 （本操作不影响标志位）
例3-3 在中断响应时，SP=09H，数据 指针DPTR的内容为0123H。执行下列指令 后：
MOV @Ri , A ; (Ri)←A MOV @Ri , direct ; (Ri)←(direct) MOV @Ri , data ; (Ri)←#data 上述指令将累加器A，直接地址单元内 容或立即数送到Ri间接寻址单元中。由于内 容较多，下面需要说明：
累加器A是个使用最多的寄存器，MCS-51单 片机以A为中心体系结构。绝大部分指令均需通 过A送到ALU进行运算，结果存于A中，有些指令 仅在A中进行。 直接地址direct ,8位直接地址可寻址0~255个 单元。对于8051则直接寻址内部RAM0~127地址 空间的单元及128~255地址空间的特殊功能寄存 器。这里需注意128~255地址空间很多单元开始 时无定义，对无定义单元进行读/写，则读数不定， 欲写入的数将丢失。 间接寻址@Ri，@间接寻址的符号，是以Ri 的内容作为地址进行寻址，亦即Ri的内容不是操 作数，而是地址。此地址所对应的单元内容才是 所要找的操作数。间接寻址的寻址范围与直接寻 址相同（0~255）。直接寻址单元在编程时就已 明确，而间接寻址单元是在程序运行中明确。

3. 汇编语言的语句格式是什么？使用标号有什么限制？注释段起什么作用？ 答案： MCS-51汇编语言的语句格式应符合下列结构： 【标号：】 操作码 【操作数】【；注释】 标号位于语句的开始，由以字母开头的字母和数字组成，它代表该语句的地址。 标号与操作码之间要用“：”隔开，标号与“：”之间不能有空格，“：”与操 作码之间可以有空格。 注释在语句的最后，以“；”开始，是说明性的文字，与语句的具体功能无关。 4. MCS-51汇编语言有哪几条常用伪指令？各起什么作用？ 答案： ORG：汇编程序起始地址，用来说明其后程序段在存储器中存放的起始地址； EQU：赋值指令，用来给变量标号赋予一个确定的数值； DB：定义数据字节，指令按字节数的形式把数据存放在存储单元中； DW：定义数据字，按字（双字节）的形式把数据存放在存储单元中； DS：定义存储区，从指定的地址单元开始，保留一定数量的存储单元； BIT：位定义，其功能是把位地址赋给字符名称； END：汇编结束，表明汇编语言程序结束。
2.顺序程序
顺序程序是指程序中没有使用转移类指令的程序段，机器执行这 类程序时也只需按照先后顺序依次执行，中间不会有任何分支、循环， 也不需要调用子程序。 例：将一个单字节十六进制数转换成BCD码。 解：算法分析。单字节十六进制数在0～255之间，将其除以100后， 商为百位数；余数除以10，商为十位数，余数为个位数。 设单字节数存放在40H，转换后，百位数存放在R0中，十位数存 放在R1中，个位数存放在R2中，具体程序如下： ORG 0030H MOV A, 40H ；将单字节十六进制数送入A中 MOV B，#64H ；将100送入B中, #64H可直接写成#100 DIV AB MOV R0，A ；百位数送R0，余数在B中 XCH A，B ；余数送入A中 MOV B，#0AH ；将10送入B中, #0AH可直接写成#10 DIV AB ；商为十位数，余数为个位数 MOV R1，A MOV R2，B SJMP $
