当前位置：文档之家 › 给水排水工程结构 张飘 主编 第11章 中小型地面泵房结构设计新精品PPT课件

给水排水工程结构 张飘 主编 第11章 中小型地面泵房结构设计新精品PPT课件

  • 格式：ppt
  • 大小：5.87 MB
  • 文档页数：50

下载文档原格式

  / 50

合集下载

给水排水工程-资料.ppt

给水排水工程-资料.ppt

给水排水轴测图（续9）
给水排绘水制轴给测水图排续水10轴）测图的一般步骤
⑺ 检查底稿 加深图线 书写文字 完成全图
55..建筑给排水平面图、平面放大图和轴测 图、系统图的阅读
1）
5.5建. 筑给排水平面图、平面放大图和轴 测图、系统图的阅读（续1）
5.5建. 筑给排水平面图、平面放大图和轴 测图、系统图的阅读（续2）
安装示意
2.给水排水安装详图
1）标准详图 目前常用的99S304卫生设备 安装 2）自绘详图
西南04J517
92S220-16圆形钟罩地漏安装图(丙型、丁型) DN50~DN100
92S220-10清扫口安装图DN50~DN100
99S304-74自闭式冲洗阀坐便器安装图(二)
99S304-18盥洗槽安装图(一)
（2）画卫生器具 平面图（续）
细部尺寸仅用于画 图不标注
3）绘制 给水排水 平面图的 一般步骤 （续5）
（3）画给水排 水管道及其附 件等平面图
3）绘制给水排 水平面图的一般 步骤（续6）
（4）布 置应标注 的尺寸、 标高、编 号及必要 的文字 （5）检 查底稿 加深图线 书写文字 完成全图
4. 建筑给排水系统原理图和轴测图 1）给水排水系统原理图
3）给水排水工程图绘制的一般要求
符合给水排水工制图标准GB/T 50106— 2019 及房屋建筑制图统一标准GB/T 50001— 2019及国家现行的有关强制性标准的规定。
22.给水排水专业图中的管道
1）
22.给. 水排水专业图中的管道（续1）
2）
22..给水排水专业图中的管道（续2）
3）
2）
5.5建. 筑给排水平面图、平面放大图和轴 测图、系统图的阅读（续3）

《给排水工程》PPT课件 (2)

《给排水工程》PPT课件 (2)

编辑ppt
8
9/81
§7.1 给水系统
给水网线图
泵 站
树状管网
泵 站
编辑ppt
环状管网 9
§7.2 主要给水建筑物
7.2.1 水塔
材料：钢筋砼、砖石、钢材等； 进、出水管：分别设置； 设置溢水管和排水管； 水箱要保温，水箱顶盖设通气孔； 水箱常为圆形。
10/81
编辑ppt
10
§7.2 主要给水建筑物
§7.3 给水处理
当原水碱度不足而使混凝剂水解困难时，可投加 以碱类助凝剂（通常用石灰）；当使用铝盐或铁盐混 凝剂产生的絮凝体细小而松散时，可投加以高分子助 凝剂（如聚丙烯酞胺、活化硅酸等），以使絮凝体变 得粗大而密实。
编辑ppt
30
31/81
§7.3 给水处理
大中型水厂通常建造混凝土的溶解池并配备以搅拌装置， 加速药剂的溶解。一般用耐腐泵或射流泵将溶解池中的浓 药液送人溶液池中，同时用自来水将其稀释到一定浓度以 备投加。整个投药系统包括溶解池、溶液池、计量设备和 投加设备。
编辑ppt
19
20/81
§7.3 给水处理
● 水中的溶解质还包括有溶解氮、硫化氢等气体和一些矿 物质的溶解所形成的 Ca 2+、 Na ＋、 Cl 一、 SO4 2- 等离子。
● 当天然水源受到污染时，其杂质就复杂了，甚至于接近 于各种各样的污水。
编辑ppt
20
21/81
富营养化
编辑ppt
21
22/81
原水经反应池后进人沉淀池，水中的悬浮絮状体在此 依靠重力的作用从水中分离出来，沉于池底。常见的为平 流式沉淀池，其状如矩形水池：上部为沉淀区，下部为污 泥区，池前部为进水区，池后部为出水区。

《给水泵站》PPT课件

《给水泵站》PPT课件

精选课件ppt
13
底阀：水下式
水上式 使用条件：吸水管路水平段有足够的长度
水上式底阀 1吸水管；2底阀；3滤罩；4工作台
精选课件ppt
14
例：设水泵安装高度为4m，底阀距离吸水池中 最低水位为3.5m。试计算该水上式底阀正常工 作所需的吸水管水平段l1的长度(米) 。
精选课件ppt
15
吸水管中的设计流速建议数值：
2、泵站中的噪声源： 电机噪声、泵和液力噪声(由流出叶轮时的不稳定流动产
生)、风机噪声、阀件噪声和变压器噪声等。 其中以电机转于高速转动时，引起与定于问的空气振动 而发出的高频声响为最大。
精选课件ppt
37
4.7.3 噪声的危害
(1)可以造成职业性听力损失 (2)噪声引起多种疾病 (3)噪声影响正常生活 (4)噪声降低劳动生产率
讯号在液晶显示仪上显示或记录。
精选课件ppt
39
电磁流量计
WL-1A型超声波明渠流量计
精选课件ppt
40
电磁流量计
(1)工作原理 利用电磁感应定律
当被测的导电液体，在导管内以平均速度v切割磁力 线时，便产生感应电势。感应电势的大小与磁力线
密度和导体运动速度成正比，即：
EBvD 1 08Q Βιβλιοθήκη D2v4.7.4 噪声的危害
(1)吸音 (2)消音 (3)隔音 (4)隔震
精选课件ppt
38
§4.8 泵站中的辅助设施
4.8.1 计量
水厂泵站中常用的计量设施有电磁流量计、超声波流 量计、插入式涡轮流量计、插入式涡街流量计，以及 均速流量计等。 流量计的工作原理：基本上都是由变送器(传感元件)和 转换器(放大器)两部分组成。传感元件在管流中所产 生的微电讯号或非电讯号，通过变送、转换放大为电

《给排水工程》PPT课件

《给排水工程》PPT课件

编辑ppt
11
一、水质标准
❖ 1、生活用水。生活用水应该符合生活饮用水 的卫生标推， 我国1976年公布的水质标准如 下表所示。
❖ 由表可以看出，水质项目中包括：感官性标 准1-4项；化学标准5—12项；毒 理学标准为 13—20项和生物学标准21—23项。如水质达 到表列标准。即满足生活饮用水 的卫生标难。
❖ 5、输配：原水经沉淀澄清、过滤、消毒 后，水质可满足用水要求。最后将清水 贮存于清水池中， 再由二级泵站抽送到 输配水管中，供用户使用。
编辑ppt
20
三、配水工程
❖ 任务：将净化后符合水质要求的清水，输引 配送到用水区，供用户使 用。
❖ 结构：由二级泵站、输水管道、配水管网、 水塔等几部分组成。
给排水工程
编辑ppt
1
第一章 城市供水系统
❖ 第一节 取水工程
❖ 组成结构：水源、取水构筑物及一级泵 站等部分
编辑ppt
2
一、水源
❖ 两类：
❖ 1、地面水。如江、河、湖、泊、水库及海洋等。
特点：易受污染 染，一般水量较 大，但一般水质
较差，不能直接使用，必须进行适当净化来改善水 质。
❖ 2、地下水。如并、泉等。特点：地下水埋藏于地
编辑ppt
12
编辑ppt
13
编辑ppt
14
❖ 2、工业用水。应按生产工艺要求确定， 即使同一类用水，其水质要求亦有差别， 具体要求由生产工艺提供。
编辑ppt
15
二、净水方法
❖ —般地面水净水厂的净水工艺流程如所
示。
4
5
1
3
2
编辑ppt
16
❖ 1、由一级泵站送来原水，水中含有悬游 物、胶体物等杂质，需加入明矾或硫酸 亚铁等混 凝剂，经过充分混合，产生凝 聚作用，并与水中杂物形成绒毛状絮体， 然后流人沉淀池。 水流速降低，絮休沉 淀，除去水中杂质，使水澄清。沉淀池 有水平流行的平流式沉淀池， 也有斜管、 斜板式沉淀池，后者由于增大沉淀面积， 因而沉淀效率提高很多。

小型农田水利工程泵站设计.ppt

小型农田水利工程泵站设计.ppt

主目录
2、设计工作内容
2.3、特征扬程的确定
泵站特征扬程包括设计扬程、平均扬程、最高扬程和最低扬程。特征扬程按以下 步骤计算确定：（1）根据《泵站设计规范》第3.3条的规定推算泵站进水池最高（防 洪）水位、设计水位、最高运行水位、最低运行水位、平均水位；（2）根据《泵站设 计规范》第3.条的规定计算泵站设计、平均、最高和最低净扬程，并按净扬程的 15~25%估算管路扬程损失后，即可得到初选水泵时的选泵特征扬程 (对于有输出管道 的泵站工程应通过水头损失计算确定) 。
D 式中：D—钢管内径（mm）
130
总结与建议
※因进水管道设计流速低于出水管道设计流速，故进水管道管径一般要大于或等于出水 管道管径。若进水管管径过小，会造成进水管流速过大，水头损失大，进水效果不佳。
主目录
2.5.3、提水管设计及设计扬程计算
章节目录
3、提水管水头损失计算：
管道的水头损失由沿程水头损失和局部水头损失两部分组成，当采用估算法计算局部水头损失时
（2）水泵类型选择。水泵类型主要根据扬程选择，常用有离心泵、轴流泵、混流泵 等。 一般情况下，泵站设计扬程H
小于l0m，宜选用轴流泵； 5—20m，宜选用混流泵； 20—l00m，宜选用单级离心泵； 大于100m时可选用多级离心泵。
总结与建议
※贵州山区小农水工程泵站的设计扬程一般较高，多选择单级、多级离心泵，具体选单级还是多级主 要由水泵的性能决定，原则是尽可能保证泵在性能曲线内高效区运行，《泵站设计规、抗渗性能良好的天然地基上，以保证泵站建筑的稳定和安全，同时
节省土建投资。不应设在大的和活动性的断裂构造带以及其它不良地质地段。
※站址选在淤泥、流沙、湿陷性黄土、膨胀土等软基地段时，应慎重研究确定基础类型和

给水排水工程PPT课件

给水排水工程PPT课件

并联供水 串联供水 减压水箱供水 减压阀供水 无水箱供水
h
44
h
45
h
46
h
47
给水管道的布置和敷设
• 引入管和水表结点
配水平衡和供水可靠考虑：
从建筑物用水量最大处引入
在建筑物中部引入
引入管一般设置一条，当建筑物不允许间断供水或室
内消火栓总数在10个以上时，需要设置两条，并应由
城市环形管网的不同侧引入
给水排水工程
柯华
第一部分：室外给水排水工程
h
2
室外给水排水工程的主要任
务
• 根据城市规划、自然条件及用水要求等主要因素，进行综合考虑，确定出安全可靠、 经济合理的给排水系统，完成从城市的供水到排水及对污水处理的全过程。
h
3
室外给水排水工程的基本内容和流程
基本内容，图1：给水排水工程系统图
h
4
1—取水构筑物；2—一级泵站；3—净水厂；4—清水贮水池；5—水厂平面图：来自h13h
14
输配水工程：
输水管
输送用水到城市配水管网的输水总管，不负担配水任务，要求 简短、安全，一般铺设为两条，最好沿道路敷设，少占或不占 农田并尽量避开工程艰巨地段，以减小工程投资，增加安全性， 也便于维护管理工作。
h
15
输配水工程：
配水管网
直接供水给用户的管道，在管线布置规划时，应根据用水区的 建筑规划、地形及用户的分布情况，将管线布满用水区，以利 使用。配水管网管线很长，又是压力管，它是全系统中投资最 大的部分。布线时应使供水干管通向用水量较大区域，力求简 短，可减少管材、节省能量和便于施工与维护管理。
h
11
净水工程：
净水方法

给排水工程结构ppt课件

给排水工程结构ppt课件

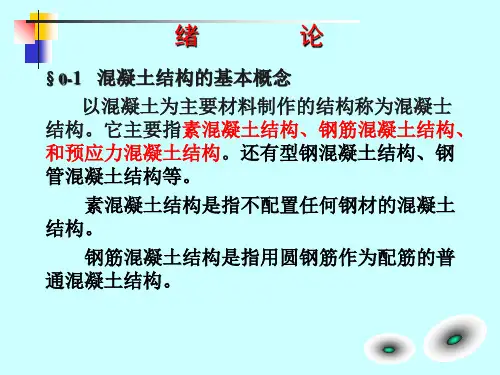

预应力混凝土结构（Prestressed Concrete)
预应力混凝土结构是指在结构构件制作时，在其受 拉部位人为地预先对混凝土施加压应力的混凝土结构。
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
一、钢筋混凝土结构的受力特点
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
3、要了解和掌握国家标准关于混凝土结构 设计的技术原则和经济政策
工程实际情况是非常复杂的，建筑结构上 的实际荷载和实际材料指标与规范规定的大小 会有一定的出入。不同结构的重要性也不一样， 它们对结构的安全、适用和耐久的要求不相同。 《混 凝 土结 构 设计 规 范 》 （GB50010-2002) 、 《给水排水构筑物结构设计规范》（GB500692002）的掌握、应用与不断探索创新的重要性。
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
钢筋混凝土结构的优点： 钢筋混凝土结构除了比素混凝土结构具有 较高的承载力和较好的受力性能以外。与其他 结构相比还具有下列优点： ①就地取材。钢筋混凝土结构中，砂和石 料所占比例很大，水泥和钢筋所占比例较小。 砂和石料一般可以由建筑工地附近供应。 ②节约钢材。钢筋混凝土结构的承载力较 高。大多数情况下可用来代替钢结构，因而节 约钢材。
针对其缺点人们研究出许多的有效措施：① 为了克服自重大的缺点，已经研究出许多高强轻 质的混凝土和强度很高的钢筋；②为了克服普通 钢筋混凝土容易开裂的缺点，可以对它施加预应 力等等。③但还有许多工程实际问题等待我们的 同学们去探索和研究。

小型农田水利工程泵站设计.ppt共28页29页PPT

小型农田水利工程泵站设计.ppt共28页29页PPT
（2）水泵类型选择。水泵类型主要根据扬程选择，常用有离心泵、轴流泵、混流泵 等。 一般情况下，泵站设计扬程H
小于l0m，宜选用轴流泵； 5—20m，宜选用混流泵； 20—l00m，宜选用单级离心泵； 大于100m时可选用多级离心泵。
总结与建议
※贵州山区小农水工程泵站的设计扬程一般较高，多选择单级、多级离心泵，具体选单级还是多级主
总结与建议
※提水管采用PE管等塑料管时，应尽量避免管线沿途出现 “驼峰”和“膝部”的起伏现 象，驼峰处事故停泵时往往会产生伴有水柱分离的水锤现象（断流空腔再弥合水锤），所谓 弥合水锤是指有压管流中出现大空腔呈现很高程度的真空，从而很管内产生负压的水锤危害， 损坏塑料管，出现“压扁”现象。当起伏不可避免时，可以驼峰处安装进排气阀进气破坏真 空。
第10页
主目录
2.5.1、站址选择
章节目录
站址选择的原则是权衡多方面利弊，选择最优方案。根据泵站规模、运行特点，考虑地形、地 质、水源或承泄区、电源、枢纽布置、对外交通、占地、拆迁、施工、管理等因素以及扩建的可
能性，经技术经济比较选定。
总结与建议
※小农水工程泵站多建在岸边或半坡，站址应尽可能选择在地形相对开阔、岸坡适宜、
有利于工程布置的地点。
※宜选择在岩土坚实、抗渗性能良好的天然地基上，以保证泵站建筑的稳定和安全，同
时节省土建投资。不应设在大的和活动性的断裂构造带以及其它不良地质地段。
※站址选在淤泥、流沙、湿陷性黄土、膨胀土等软基地段时，应慎重研究确定基础类型和
地基处理措施，一般不建议选择软基地带作为站址。
第11页
第13页
主目录
2.5.3、提水管设计及设计扬程计算
章节目录
2、提水管径初估及承压计算： 管径可根据经验公式进行初估，计算公式：

《给水排水工程图》课件

《给水排水工程图》课件

排水系统
组成部分
排水系统包括污水收集设施、污水处理设施和排水 管道。
污水收集和处理的流程
污水从居民区收集，经过预处理后进入污水处理设 施进行处理。
排水管道的选材和设计
选用耐腐蚀、承压能力强的管材，并合理设计管道 布局。
雨水排放系统
设计合理的雨水排放系统，防止城市内涝发生。
给水排水工程图的制作
1
基本要求
《给水排水工程图》PPT课件
介绍给水和排水工程图PPT课件的主要内容和结构。
给水和排水工程的概述
给水和排水工程是城市基础设施中的重要组成部分。它们负责向居民提供清洁的饮用水，并处理废水和污水以 保持环境卫生。
给水和排水的区别和联系
1 区别
给水是将水运送到消费者，而排水是将废水从消费者处收集和处理。
2 联系
给水和排水工程紧密相连，它们共同构成了城市水循环系统。
给水系统
组成部分
给水系统包括水源、 输水管道、水处理设 施和供水设备。
水源及水质要 求
选择可靠的水源，并 根据卫生标准对水质 进行处理。
输水管道的选 材和设计
选择耐腐蚀、承压能 力强的管材，并合理 设计管道布局。
泵站的选址和 设计
选址应考虑输水距离、 地形和泵站运行的经 济性。
给水排水图应准确、清晰、美观，阐述给水排水工程的主要特点。
2
常用符号和缩略语
掌握给水排水图中常用的符号和缩略语，确保图示的易读性和有效性。
3
注意事项ቤተ መጻሕፍቲ ባይዱ
绘制给水排水图时，应注意比例尺、图例和绘图技巧的正确使用。
案例分析和练习
案例分析
通过分析一些实际案例，深入了解给水排水工程 的具体应用和难点。

给排水工程ppt

给排水工程ppt

服务特 权
共享文档下载特权
VIP用户有效期内可使用共享文档下载特权下载任意下载券标价的文档（不含付费文档和VIP专享文档），每下载一篇共享文
档消耗一个共享文档下载特权。
年VIP
月VIP
连续包月VIP
享受100次共享文档下载特权，一次 发放，全年内有效
赠每的送次VI的发P类共放型的享决特文定权档。有下效载期特为权1自个V月IP，生发效放起数每量月由发您放购一买次，赠 V不 我I送 清 的P生每 零 设效月 。 置起1自 随5每动 时次月续 取共发费 消享放， 。文一前档次往下，我载持的特续账权有号，效-自
一、水质标准
• 1、生活用水。生活用水应该符合生活饮 用水的卫生标推， 我国1976年公布的水 质标准如下表所示。
• 由表可以看出，水质项目中包括：感官 性标准1-4项；化学标准5—12项；毒 理 学标准为13—20项和生物学标准21—23 项。如水质达到表列标准。即满足生活 饮用水 的卫生标难。
于地下，流动于地层之中，水质常较地面 水为 佳，有时不经净化或经简单净化即可供使用， 因此具有经济安全的特点；但一般水量 较小。
路漫漫其修远兮，吾将上下而求索！
豫章故郡，洪都新府。星分翼轸，地 接衡庐 。襟三 江而带 五湖， 控蛮荆 而引瓯 越。物 华天宝 ，龙光 射牛斗 之墟； 人杰地 灵，徐 孺下陈 蕃之榻 。雄州 雾列， 俊采星 驰。台 隍枕夷 夏之交 ，宾主 尽东南 之美。 都督阎 公之雅 望，棨 戟遥 临；宇文新州之懿范，襜帷暂驻。十 旬休假 ，胜友 如云； 千里逢 迎，高 朋满座 。腾蛟 起凤， 孟学士 之词宗 ；紫电 青霜， 王将军 之武库 。家君 作宰， 路出名 区；童 子何知 ，躬逢 胜饯。 时维九月，序属三秋。潦水尽而寒潭 清，烟 光凝而 暮山紫 。俨骖 騑于上 路，访 风景于 崇阿； 临帝子 之长洲 ，得天 人之旧 馆。层 峦耸翠 ，上出 重霄； 飞阁流 丹，下 临无地 。鹤汀 凫渚， 穷岛屿 之萦回 ；桂殿 兰宫， 即冈峦 之体势 。 披绣闼，俯雕甍，山原旷其盈视，川 泽纡其 骇瞩。 闾阎扑 地，钟 鸣鼎食 之家； 舸舰迷 津，青 雀黄龙 之舳。 云销雨 霁，彩 彻区明 。落霞 与孤鹜 齐飞， 秋水共 长天一 色。渔 舟唱晚 ，响穷 彭蠡之 滨；雁 阵惊寒 ，声断 衡阳之 浦。 遥襟甫畅，逸兴遄飞。爽籁发而清风 生，纤 歌凝而 白云遏 。睢园 绿竹， 气凌彭 泽之樽 ；邺水 朱华， 光照临 川之笔 。四美 具，二 难并。 穷睇眄 于中天 ，极娱 游于暇 日。天 高地迥 ，觉宇 宙之无 穷；兴 尽悲来 ，识盈 虚之有 数。望 长安 于日下，目吴会于云间。地势极而南 溟深， 天柱高 而北辰 远。关 山难越 ，谁悲 失路之 人？萍 水相逢 ，尽是 他乡之 客。怀 帝阍而 不见， 奉宣室 以何年 ？ 嗟乎！时运不齐，命途多舛。冯唐易 老，李 广难封 。屈贾 谊于长 沙，非 无圣主 ；窜梁 鸿于海 曲，岂 乏明时 ？所赖 君子见 机，达 人知命 。老当 益壮， 宁移白 首之心 ？穷且 益坚， 不坠青 云之志 。酌贪 泉而觉 爽，处 涸辙以 犹欢。 北海 虽赊，扶摇可接；东隅已逝，桑榆非 晚。孟 尝高洁 ，空余 报国之 情；阮 籍猖狂 ，岂效 穷途之 哭！ 勃，三尺微命，一介书生。无路请缨 ，等终 军之弱 冠；有 怀投笔 ，慕宗 悫之长 风。舍 簪笏于 百龄， 奉晨昏 于万里 。非谢 家之宝 树，接 孟氏之 芳邻。 他日趋 庭，叨 陪鲤对 ；今兹 捧袂， 喜托龙 门。杨 意不逢 ，抚凌 云而自 惜；钟 期既 遇，奏流水以何惭？ 呜乎！胜地不常，盛筵难再；兰亭已 矣，梓 泽丘墟 。临别 赠言， 幸承恩 于伟饯 ；登高 作赋， 是所望 于群公 。敢竭 鄙怀， 恭疏短 引；一 言均赋 ，四韵 俱成。 请洒潘 江，各 倾陆海 云尔： 滕王高阁临江渚，佩玉鸣鸾罢歌舞。 画栋朝飞南浦云，珠帘暮卷西山雨。 闲云潭影日悠悠，物换星移几度秋。 阁中帝子今何在？槛外长江空自流。

给排水讲解PPT课件

给排水讲解PPT课件
ABS管是丙烯氰、丁二烯、苯乙烯的三元共聚物，具有良好 的耐蚀性、韧性和强度，综合性能较高，可用于冷、热水系 统中，多采用粘接，但粘接固化时间较长。
第四十四页，共86页。
4．其它管材
给水管还可采用铜管、复合管等管材。
铜管强度大，比塑料管坚硬，韧性好，不易裂缝，具 有良好的抗冲击性能，延展性高；重量比钢管轻，且 表面光滑，流动阻力小；耐热、耐腐蚀、耐火、经久 耐用。复合管是金属与塑料混合型管材，有铝塑复合 管和钢塑复合管两类，它结合金属管材和塑料管材的 优势。
第十四页，共86页。
第十五页，共86页。
㈢．设置水箱和水泵的供水方式：城市管网水压经常 性不足，且建筑用水不均匀。
1.水泵用以提高供水压力，同时向建筑给水系统和水 箱供水。水箱满，水泵停。水箱水少到一定量时， 水泵重新启动。
2.减小了水箱的容积，提高了水泵的运行效率。供水 安全经济。
第十六页，共86页。
建筑用水定额和用水量计算
第二十二页，共86页。
第二十三页，共86页。

第二十四页，共86页。
第二十五页，共86页。
第二十六页，共86页。
二．管道布置和敷设
㈠．管道布置原则：
１． 保证供水安全，（用水量，用水压力）
２．力求管线最短，即可能走直线，沿墙梁柱平行敷 设，美观
３．使用方便，（布置的位置，便于人们的使用） ４．避免与减小与建筑方面，结构框架，暖通，电
第二十八页，共86页。
２． 管道可沿墙壁，梁，柱，地板或在天花板下 等敷设，并用钩钉（沿墙立，水平管），吊环 （天花板下），管卡（沿墙立，水平管）及托架 （沿墙水平管）固定。
第二十九页，共86页。
３．穿越墙基础，地板等时，应预留孔洞，并避 免穿越梁柱。

泵房结构设计流程-PPT课件

泵房结构设计流程-PPT课件

泵房结构设计流程
• 工艺布置图
泵房结构设计流程
• 工艺布置图
泵房结构设计流程
常用的施工方式有： • 开挖施工 • 沉井施工 在泵房平面布置规则、埋深较深时一般采用 沉井施工，优点是不需要基坑支护，造价 低。缺点是工期较长，施工技术要求高。
泵房结构设计流程
• 根据结构受力情况调整梁、板、柱、池壁 的布置 • 估算各梁、板、柱、池壁的截面 以上主要就是根据经验进行调整和暂估。
泵房结构设计流程
结构配筋计算 根据结构计算结果，得出不同工况下的构件 内力（弯矩、剪力、扭矩），按规范的公式 根据内力计算配筋和选筋。 雨污水泵房配筋除了要考虑强度外，还必须 验算裂缝宽度，根据规范，裂缝宽度≤0.2mm。 从实际工程看，一般配筋均由裂缝控制。
泵房结构设计流程
结构配筋计算
强度和变形计算一般选用《混凝土结构设计 规范》GB50010-2019第6章承载能力极限状态 计算，第34～87页。第7章正常使用极限状态 验算，第88～100页。
泵房结构设计流程
结构受力计算－荷载计算
• 顶板主要荷载有：自重、活载、设备荷载 （包括安装和运行阶段）。
• 池壁主要荷载有：内水压力、外水土压力、 顶板传至池壁的弯矩、轴力等。 • 底板主要荷载有：地基净反力，池壁传至 底板的弯矩等。 注意以上荷载要考虑不同的工况
泵房结构设计流程
结构计算
对于泵房，现在还没有一个比较好的软件让 设计人员进行整体建模计算，一般都是设计 人员根据一定的假定把泵房认为拆成各个构 件进行，若拆成单块板、单根梁、框架等， 然后选择相应的软件进行计算，一般算构件 的软件有mortgain、理正、robot和自编的软 件。
泵房结构设计流程
泵房结构设计流程

建筑给排水水泵与泵站给水泵站PPT页-V1

建筑给排水水泵与泵站给水泵站PPT页-V1

建筑给排水水泵与泵站给水泵站PPT页-V1
建筑给排水水泵与泵站给水泵站PPT页
一、建筑给排水水泵
1. 概述
建筑给排水水泵作为建筑给排水系统的核心设备，主要用于输送水和
排水。

根据需要，可分为供水泵和排水泵。

2. 供水泵
供水泵主要用于提供建筑物内部的供水。

其特点是水流量大、扬程高、使用范围广泛，因此市场需求也非常大。

3. 排水泵
排水泵用于排水和污水处理，在城市污水处理中起到了至关重要的作用。

排水泵主要分为污水泵和混合泵。

二、泵站给水泵站
1. 概述
泵站给水泵站是指泵站和给水泵站。

泵站是为了解决供水问题而建的
大型设施，其主要功能是汲取水源并将其输送到城市各个角落。

给水
泵站则是一个供水系统的关键节点，用于提供建筑物内部的给水。

2. 泵站
泵站的工作原理是利用水泵将水源提升到一定高度，并将之输送到城市水池中。

泵站的形式多样，可以是地下、地面或者水中的建筑物。

3. 给水泵站
给水泵站是指一个供水系统的关键节点，主要作用是将水源送入建筑物内部，并保持一定的水压和水流。

给水泵站的设计应考虑到消防水源、自来水、生活用水和非生活用水等需求。

结语：
建筑给排水水泵和泵站给水泵站是供水系统的重要组成部分。

它们的功能和运行状态直接影响到供水系统的正常运行，因此在建筑设计和设备选型时要非常重视。

给水排水工程设计第十一章

给水排水工程设计第十一章

降雨所笼罩的面积称为降雨面积，降雨面积上各 点的降雨强度是不相等的。但在城市和工业区的排水 工程设计中，设计管渠的汇水面积一般大大小于降雨 面积，可以假定在整个汇水面积上降雨是均匀的。
这种较小的汇水面积，在工程上称为小汇水面积。 设计水汇水面积的雨水管渠，要选择降雨强度最大的 雨作为设计的根据。这种降雨的特点是降雨强度大， 降雨历时短、降雨面积小。
集水时间t由两部分组成:(1)地面集水时间t1；(2)
表示为： i= h/t 式中 ：i--降雨强度(毫米 / 分钟)； t--降雨历时，即连续降雨的时段，以分 钟计； h--相应于降雨历时t 的降雨量(毫米)。 降雨强度也可用单位时间内单位面积上的降雨体
积 q (升 / 秒·公顷)来表示。 q和i之间的关系如下： q= 1×1000 ×10000 i =166.7 i 1000 ×60
11.1.3结合街区及道路规划布置雨水管渠 街区内部的地形、道路布置和建筑物的布置是 确定街区内部雨水地面径流分配的主要因素。街区
内的地面径流可沿街、巷两侧的边沟排除。 道路通常是街区内地面径流的集中地，应尽量利
用道路两侧边沟排除地面径流，在每一集水流域的起 端100～200米可以不设置雨水管渠。雨水管渠常常是 沿街道铺设，但是干管(渠)不宜设在交通量大的干道下， 以免积水时影响交通。雨水干管(渠)应设在排水区的低 处道路下。干管(渠)在道路横断面上的位置最好位于人 行道下或慢车道下，以便检修。
11.1.1 充分利用地形，就近排入水体 雨水径流的水质虽然和它流过的地面情况有关， 一般说来，除初期雨水外，是比较清洁的，直接排入 水体时，不致破坏环境卫生，也不致降低水体的经济 价值。因此，规划雨水管线时，首先按地形划分排水 区域，再进行管线布置。 根据分散和直捷的原则，雨水管渠布置一般都采用正 交式布置，保证雨水管渠以最短路线，较小的管径把 雨水就近排入水体。

泵站设计给水泵站工艺设计PPT课件

泵站设计给水泵站工艺设计PPT课件
5
第5页/共91页
３、给水泵站的分类
取水泵站平面布置
6
第6页/共91页
３、给水泵站的分类
取水泵站平面布置
7
第7页/共91页
３、给水泵站的分类
取水泵站效果图
缆车式取水泵站取水泵车
8
第8页/共91页
３、给水泵站的分类
• 设计注意点
A、泵房形式：山区一般圆形钢筋混凝土结构。“贵在 平面”
B、在土建结构方面应考虑到河岸的稳定性、泵房筒体 的抗浮、抗裂、防倾覆、防滑坡等方面。
• 水泵机组的布置
1、 纵向排列(即各机组轴线平行单排并列) 适用于如IS型单级单吸悬管式离心泵。
机组布置基本要求 工作可靠、运行安全、维修方便、管道简单、考虑扩建发展。
36
第36页/共91页
6.4 水泵机组的布置和基础设计
机组之间各部尺寸要求：
C
D
3 B2
F1
A
水泵机组纵向排列
(1)水管外壁和墙壁的净距A：A=最大设备的宽度加1m， 但A≮ 2m。 (2)水管与水管之间的净距B：B＞0. 7m (3)水管外壁与配电设备的安全操作距离C：当为低压配 电设备时C≮ 1. 5m，高压配电设备C≮ 2m。
(2)直H接供 H水ST ' h Hsev (1～2)
HST’——水源井中枯水位(或最低动水位)与给水管网中 控制点的地面标高差(mH2O)； Σh——管路中的总水头损失(mH20)； Hsev——给水管网中控制点所要求的最小自由水压(也 叫服务水头)。
15
第15页/共91页
二级泵站的设计流量
第21页/共91页
例题
根据给水管网设计资料，己知最高日最高时用水量

中小型水泵站设计与施工

中小型水泵站设计与施工

2019/9/28
39
• 泵房设计原则：
（1）设备布置、安装、运行及检修的要求； （2）满足结构布置及整体稳定要求，各构件具有足够的强 度和刚度，安全可靠； （3）满足通风、采暖和采光要求，符合防潮、防火、防噪 声等技术规定； （4）泵房内外交通便利，便于管理； （5）注意建筑造型合理紧凑、实用美观与环境协调。
据作物的灌溉制度、灌水模数、灌溉面积、渠系水利用系
数及灌区内调蓄容积等综合分析计算确定。
2019/9/28
27
• 排涝泵站的规划，主要是根据各地区的排水出路(承泄 区)和地形条件，正确处理自排与提排、内排与外排、排田 (抢排)与排湖(内河)的关系，以尽量减少排涝泵站的装机 容量，降低工程投资。同时应尽可能兼顾灌溉的要求，提 高泵站设备的利用率。
41
• 传统的泵房分类方法
移动式泵房：泵船、泵车； 固定式泵房：分基型泵房、干室型泵房、湿室 型泵房和块基型泵房四类。
• 新增加的泵房分类方法
(a)地面式泵房、地下式泵房、半地下式泵房
(b)半移动斗固定式－－塔吊旋转式
2019/9/28
42
• 影响泵房结构型式的主要因素：
（1）进、出水池水位的变化幅度； （2）水泵机组的类型和结构形式； （3）工程地质条件。
2019/9/28
13
1 2 3 4
5 6 7 8 9 10 11
图导1叶-27 式导叶混式混流流泵泵
1.填料函部件；2.上导轴承部件；3.弯管；4.接管；5.泵座；6.泵轴；
7.下导轴承部件；8.导叶体；9.叶轮；10.叶轮室；11.进水喇叭管
2019/9/28
14
（3）轴流泵 轴流泵的外壳为圆筒形，包括进水喇叭管，导
